BRUKSANVISNING GLH-E 2845 B Gardol

2. Produktbeskrivelse og

Kontroller maskine og tilbehør for transports- kader.

3. Formålsbestemt anvendelse

3. Helbredsskader, som følger af hånd-arm-

8. Rengøring, vedligeholdelse og

reservedelsbestilling Fare! Træk stikket ud af stikkontakten inden vedligehol- delsesarbejde.

8.1 Vedligeholdelse og opbevaring

9. Bortskaff else og genanvendelse

Fare! Når man bruker utstyr, må en del sikkerhetsregler overholdes for å forhindre personskader og ma- terielle skader. Les derfor nøye igjennom denne bruksanvisningen / disse sikkerhetsinstruksene. Ta godt vare på bruksanvisningen, slik at du til enhver tid har informasjonen til rådighet. Dersom du gir utstyret videre til en annen person, må du også sørge for å levere bruksanvisningen / sikkerhetsinstruksene sammen med utstyret. Vi påtar oss intet ansvar for ulykker eller skader som måtte oppstå fordi denne bruksanvisningen og sikkerhetsinstruksene ikke blir fulgt.

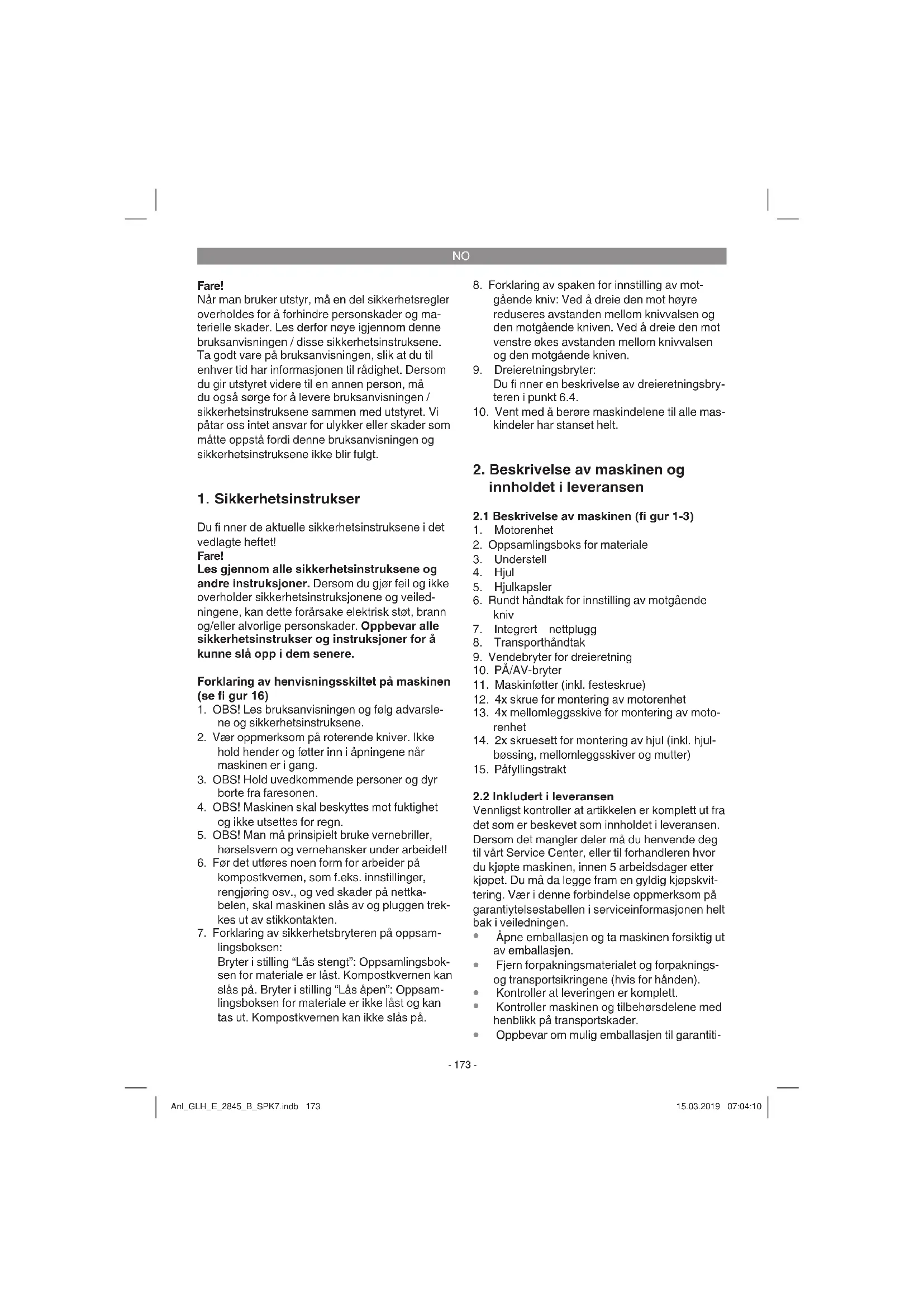

1. Sikkerhetsinstrukser

Du fi nner de aktuelle sikkerhetsinstruksene i det vedlagte heftet! Fare! Les gjennom alle sikkerhetsinstruksene og andre instruksjoner. Dersom du gjør feil og ikke overholder sikkerhetsinstruksjonene og veiled- ningene, kan dette forårsake elektrisk støt, brann og/eller alvorlige personskader. Oppbevar alle sikkerhetsinstrukser og instruksjoner for å kunne slå opp i dem senere. Forklaring av henvisningsskiltet på maskinen (se fi gur 16)

1. OBS! Les bruksanvisningen og følg advarsle-

ne og sikkerhetsinstruksene.

2. Vær oppmerksom på roterende kniver. Ikke

hold hender og føtter inn i åpningene når maskinen er i gang.

og ikke utsettes for regn.

5. OBS! Man må prinsipielt bruke vernebriller,

hørselsvern og vernehansker under arbeidet!

6. Før det utføres noen form for arbeider på

kompostkvernen, som f.eks. innstillinger, rengjøring osv., og ved skader på nettka- belen, skal maskinen slås av og pluggen trek- kes ut av stikkontakten.

7. Forklaring av sikkerhetsbryteren på oppsam-

lingsboksen: Bryter i stilling “Lås stengt”: Oppsamlingsbok- sen for materiale er låst. Kompostkvernen kan slås på. Bryter i stilling “Lås åpen”: Oppsam- lingsboksen for materiale er ikke låst og kan tas ut. Kompostkvernen kan ikke slås på.

8. Forklaring av spaken for innstilling av mot-

gående kniv: Ved å dreie den mot høyre reduseres avstanden mellom knivvalsen og den motgående kniven. Ved å dreie den mot venstre økes avstanden mellom knivvalsen og den motgående kniven.

10. Vent med å berøre maskindelene til alle mas-

kindeler har stanset helt.

2. Beskrivelse av maskinen og

innholdet i leveransen

2.1 Beskrivelse av maskinen (fi gur 1-3)

6. Rundt håndtak for innstilling av motgående

11. Maskinføtter (inkl. festeskrue)

12. 4x skrue for montering av motorenhet

13. 4x mellomleggsskive for montering av moto-

Vennligst kontroller at artikkelen er komplett ut fra det som er beskevet som innholdet i leveransen. Dersom det mangler deler må du henvende deg til vårt Service Center, eller til forhandleren hvor du kjøpte maskinen, innen 5 arbeidsdager etter kjøpet. Du må da legge fram en gyldig kjøpskvit- tering. Vær i denne forbindelse oppmerksom på garantiytelsestabellen i serviceinformasjonen helt bak i veiledningen.

Åpne emballasjen og ta maskinen forsiktig ut av emballasjen.

Kontroller maskinen og tilbehørsdelene med henblikk på transportskader.

den er utløpt. Fare! Maskinen og forpakningsmaterialet er ikke le- ketøy for barn! Barn må ikke leke med plast- posene, foliene og smådelene! Det er fare for at de svelger dem og fare for kvelning!

3. Formålstjenlig bruk

Den elektriske hagekompostkvernen er bare be- regnet på opphakking av organisk hageavfall. Fyll det biologisk nedbrytbare materialet, som f.eks. løv, grener osv., inn i påfyllingstrakten. Maskinen skal kun brukes til arbeider den er be- regnet på. All annen bruk som går ut over dette blir regnet for å være ikke-forskriftsmessig. Pro- dusenten påtar seg intet ansvar for noen form for materielle skader eller personskader som måtte resultere av slik bruk. For slike skader er ene og alene brukeren/den som betjener anlegget ans- varlig. Vær oppmerksom på at vårt utstyr ikke er kons- truert for bruk innen næringsliv, håndverk eller industriell bruk. Slik bruk er ikke forskriftsmessig. Vi gir ingen garanti dersom maskinen brukes i næringslivet, håndverks- eller industribedrifter, eller blir brukt til arbeider som kan likestilles med en slik bruk.

................... 92 dB (A) Vekt .......................................................... 30,5 kg Sikkerhetsklasse ................................................. I Driftsmodus P40: En belastningsprofi l på 40s be- lastningstid og 60s tid uten belastning. Begrens støyutviklingen og vibrasjonene til et minimum!

Bruk bare forskriftsmessige maskiner uten skader.

Vedlikehold og rengjør maskinen med jevne mellomrom.

Tilpass din arbeidsmåte maskinen.

Sørg ved behov for å få maskinen undersøkt.

Bruk hansker. Forsiktig! Resterende risikoer Selv om du bruker dette elektroverktøyet forskriftsmessig, vil det alltid fi nnes noen resterende risikoer. Følgende risikoer kan oppstå i forbindelse med konstruksjonen til og utførelsen av dette elektroverktøyet:

2. Hørselsskader dersom man ikke bruker egnet

3. Helseskader som kan resultere av vibrasjo-

nene som hånd/arm belastes med, dersom maskinen brukes over et lengre tidsrom, eller dersom den ikke brukes og vedlikeholdes forskriftsmessig.

4. Skyv oppsamlingsboksen for materiale med

sikkerhetsbryteren (fi g. 12/pos. A) foran inn i festet som vist på fi g. 11. Pass på at oppsam- lingsboksen for materiale forløper over styres- kinnene (fi g. 4/pos. A).

5. Lås oppsamlingsboksen for materiale ved å

skyve sikkerhetsbryteren (fi g. 12/pos. A) opp.

Overhold de lovfestede bestemmelser om støye- misjoner og tider for bruk. Du kan innhente infor- masjon om disse lokalt.

Trykk på den røde knappen for å slå maski- nen av. Merk: Maskinen er utstyrt med nullspenningsbry- ter. Dette hindrer at maskinen starter igjen utilsik- tet etter et strømbrudd.

6.3 Sikkerhetsbryter (fi g. 12/ pos. A)

Under drift må oppbevaringsboksen for materiale befi nne seg i korrekt posisjon, og sikkerhetsbry- teren må være låst i øverste stilling, som vist på fi g. 12.

6.4 Vendebryter for dreieretning

(fi g. 13/ pos. C) OBS! Det er bare tillatt å betjene vendebryte- ren for dreieretning når kompostkvernen er slått av. Stilling „⇓” Kniven trekker materialet automatisk inn og hak- ker det opp. Stilling „⇑” Kniven roterer i motsatt dreieretning, og fast- klemt materiale frigis. Når vendebryteren for dreieretning er satt i stillingt „⇑”, må du holde den grønne knappen på PÅ/AV-bryteren innetrykket. Kniven settes på motstatt dreieretning. Når PÅ/ AV-bryteren slippes løs, stanser kompostkvernen automatisk. OBS! Vent alltid til kompostkvernen har stan- set helt, før du slår den på igjen. Merk: Når vendebryteren for dreieretning står i midtre stilling, starter ikke motoren. Store gjenstander eller trestykker fjernes både i skjære- og frigivelsesretningen når bryte- ren betjenes gjentatte ganger.

6.6 Arbeidsinstruksjoner

Bruk arbeidshansker, vernebriller og hørsels- vern.

Fyll materialet som skal hakkes opp gjennom den største åpningen på påfyllingstrakten (fig. 1/pos. 15).

Innmatet materiale trekkes automatisk inn i maskinen. OBS! Langt materiale som rager ut av maskinen, kan slå ut som en kjepp når det trekkes inn i maskinen - hold tilstrekkelig sikkerhetsavstand.

Mat bare inn så mye materiale om gangen at påfyllingstrakten ikke blokkeres.

Visnet, fuktig hageavfall, eller hageavfall som har ligget i flere dager, skal hakkes opp skiftesvis med greiner. På den måten unngår man at materialet setter seg fast i påfyllings- trakten.

Mykt avfall (f.eks. kjøkkenavfall) skal ikke hak- kes opp, men komposteres direkte.

Materiale som er sterkt forgrenet og har løv, må hakkes fullstendig opp før det tilføres nytt materiale.

Utkaståpningen må ikke blokkeres av opph- akket materiale - fare for opphopning.

Ventilasjonsåpningene må ikke tildekkes.

Unngå å mate inn tungt materiale og tykke greiner uten avbrudd. Det kan føre til blokke- ring av knivene. Anl_GLH_E_2845_B_SPK7.indb 175Anl_GLH_E_2845_B_SPK7.indb 175 15.03.2019 07:04:1115.03.2019 07:04:11NO

Bruk en stuer (av tre) for å fjerne blokkerte gjenstander ut av påfyllingstraktens åpning, eller bruk en krok til å fjerne blokkerte gjen- stander fra utkaståpningen. Merk: Materialet klemmes gjennom knivvalsen, trevles opp og skjæres. Dette fremskynder ned- brytningsprosessen under komposteringen.

6.7 Tømme oppsamlingsboksen for materiale

Oppfyllingsnivået på oppsamlingsboksen for ma- teriale kan kontrolleres gjennom slissene i sidene av maskindekslet. Tøm oppsamlingsboksen for materiale i rett tid for å unngå at den overfylles. Gå fram på følgende måte for å tømme opp- samlingsboksen:

Løsne oppsamlingsboksen for materiale. Skyv i denne forbindelse sikkerhetsbryteren (fig. 12/pos. A) ned.

Ta oppsamlingsboksen for materiale fram og ut.

Løsne og ta av oppsamlingsboksen for mate- riale.

Gå fram i motsatt rekkefølge for å utføre monteringen. I denne forbindelse må du passe på at komposteringskniven er plassert korrekt (vær oppmerksom på krummingen på knivtaggene). Pass alltid på at skruene sitter forsvarlig fast.

Til sist må motgående kniv stilles inn på ny, i samsvar med beskrivelsen ovenfor.

8. Vedlikehold, oppbevaring og

bestilling av reservedeler Fare! Trekk alltid ut nettpluggen når det skal utføres ve- dlikeholdsarbeider.

8.1 Vedlikehold og lagring

Rengjør maskinen med jevne mellomrom. Dermed sikrer du funksjonsdyktighet og en lang levetid for maskinen.

Hold ventilasjonsåpningene rene under arbei- det.

Hovedenheten og andre deler av kunststoff rengjøres med et mildt vaskemiddel for hus- holdningen og en fuktig klut. Ikke bruk ag- gressive rengjøringsmidler eller løsemidler til rengjøringen.

Kontroller fra tid til annen at festeskruene for understellet sitter forsvarlig fast.

Oppbevar maskinen utilgjengelig for barn. Når sesongen er slutt, er det nødvendig å rengjøre og konservere maskinen. OBS: Bruk hansker! Løsne de 4 unbrakoskruene (fi g. 15a/pos. K) komplett. Unbrakoskruene kan bare løsnes, de kan ikke tas ut. Løsne låseskruen på undersiden av maskinen (fi g. 15b/pos. L) så langt det går. Låseskruen kan bare løsnes, den kan ikke tas ut. Nå kan dekslet (fig. 15a/pos. M) tas av. Rengjør rommet for skjæringen, motgående kniv og kniv- valsen og sett dem inn med et tynt lag vegetabilsk olje, før du så monterer alle delene igjen i motsatt rekkefølge. Når den nye sesongen starter, må motgående kniv stilles korrekt inn i samsvar med beskrivelsen i punkt 6.8.

8.2 Bestilling av reservedeler:

Når man bestiller reservedeler, bør følgende opp- lysninger angis:

9. Avfallsbehandling og gjenvinning

Utstyret er pakket inn i emballasje for å forhindre transportskader. Denne emballasjen er et råstoff og kan dermed brukes om igjen, eller den kan føres tilbake til råstoff kretsløpet. Maskinen og tilbehøret består av ulike materialer, f.eks. metall og kunststoff er. Defekte maskiner skal ikke kastes i husholdningsavfallet. Maskinen bør leveres inn til et egnet depot for forskriftsmessig avfallsbe- handling. Spør hos kommuneadministrasjonen, dersom du ikke vet hvor et slikt deponi fi nnes.

11. Feilsøkingsskjema

Kun for EU-land Ikke kast elektroverktøy i husholdningsavfallet! I henhold til EU-direktiv 2012/19/EF om utbrukt elektro- og elektronisk utstyr og gjennomføring i nasjonal lovgivning må utbrukt elektroverktøy samles inn separat og tilføres miljøvennlig gjenvinning. Recycling-alternativ til oppfordring om returnering: Eieren av elektroutstyret er alternativt forpliktet til å være med og sørge for at utstyret blir tilført en fors- kriftsmessig gjenvinning i stedet for returnering, når vedkommende vil kvitte seg med det. Det gamle utstyret kan i denne forbindelse også leveres til et returdeponi, som gjennomfører en destruksjon i samsvar med gjeldende nasjonale lover om resirkulering og avfall. De tilbehørsdeler og hjelpemidler uten elektobestanddeler som fulgte med utstyret, berøres ikke av dette. Gjentrykk eller annen mangfoldiggjøring av dokumentasjon og ledsagende papirer til produktene, også i utdrag, er bare tillatt når ISC GmbH har gitt sitt uttrykkelige samtykke til dette. Med forbehold om tekniske endringer Ved ugunstige nettforhold kan maskinen føre til forbigående spenningsreduksjon. Dersom nettimpedans Z i tilkoplingspunktet mot det off entlige nettet er større enn 0,324 Ω, kan det være nødvendig med ytterli- gere tiltak før maskinen kan brukes på forskriftsmessig måte tilkoplet denne tilkoplingen. Om nødvendig kan du innhente informasjon om impedansen hos din kraftleverandør. Anl_GLH_E_2845_B_SPK7.indb 179Anl_GLH_E_2845_B_SPK7.indb 179 15.03.2019 07:04:1115.03.2019 07:04:11NO

Serviceinformasjon Vi har kompetente servicepartnere i alle land som er angitt i garantidokumentet. Du fi nner kontaktopp- lysningene i garantidokumentet. Disse står til disposisjon for deg i alle servicesaker som for eksempel reparasjoner, levering av reservedeler og slitedeler eller bestilling av forbruksmateriell. Vær oppmerksom på at for dette produktet er følgende deler utsatt for slitasje under bruk eller naturlig slitasje, eller følgende deler er nødvendige som forbruksmateriell. Kategori Eksempel Slitedeler* Valse Forbruksmateriale/ forbruksdeler* Motgående egg (trykkplate) Manglende deler

Virket maskinen noen gang, eller var den defekt helt fra start av?

Ble du oppmerksom på noe spesielt før defekten oppstod (symptom før defekten)?

1. Disse garantivilkårene retter seg utelukkende mot forbrukere, det vil si naturlige personer, som ikke

vil bruke dette produktet verken i rammen av næringslivsvirksomhet eller annen selvstendig virk- somhet. Disse garantivilkårene gjelder for ekstra garantiytelser som ovenfor nevnte produsent lover dem som kjøper produsentens nye maskiner, i tillegg til den lovfestede garantien. Dine lovfestede krav på garantiytelser berøres ikke av denne garantien. Vår garantiytelse er gratis for deg.

2. Garantiytelsen dekker kun mangler på en maskinen som du har kjøpt ny fra ovenfor nevnte produ-

sent, og som påviselig skyldes material- eller produksjonsfeil. Det er opp til oss å velge om vi vil utbedre slike mangler på maskinen eller erstatte maskinen. Vær oppmerksom på at vårt utstyr ikke er konstruert for bruk innen næringsliv, håndverk eller yr- kesmessig bruk. Slik bruk er ikke forskriftsmessig. En garantiavtale er dermed ikke inngått, dersom maskinen i løpet av garantitiden brukes innen næringsliv, håndverk eller industri, eller dersom den utsettes for tilsvarende belastninger.

3. Vår garanti dekker ikke:

- Skader som skyldes at monteringsveiledningen ikke er blitt fulgt, eller som skyldes ikke-fors- kriftsmessig installasjon, som skyldes at bruksanvisningen ikke er blitt fulgt (f.eks. ved at maskinen koples til feil nettspenning eller strømtype), eller som skyldes at vedlikeholds- eller sikkerhetsfors- kriftene ikke er blitt fulgt, at maskinen er utsatt for unormale miljøbetingelser, eller som har oppstått på grunn av manglende stell og vedlikehold. - Skader på maskinen som skyldes feil eller ikke-forskriftsmessig bruk (for eksempel overbelast- ning av maskinen eller bruk av ikke tillatte redskaper og tilbehør), inntrenging av uvedkommende gjenstander i maskinen (for eksempel sand, steiner eller støv, transportskader), bruk av makt eller ekstern påvirkning (for eksempel skader som skyldes at maskinen har falt ned). - Skader på maskinen eller deler av maskinen som kan tilbakeføres på vanlig slitasje under bruk eller annen naturlig slitasje.

4. Garantitiden gjelder i 60 måneder og begynner å løpe fra og med kjøpsdatoen for maskinen. Ga-

rantikrav skal gjøres gjeldende før utløpet av garantitiden og innen to uker etter at du har oppdaget defekten. Det er ikke mulig å gjøre gjeldende garantikrav etter at garantitiden er utløpt. Reparasjon eller utskiftning av maskinen fører verken til en forlengelse av garantitiden eller til at en ny garantitid begynner å gjelde for maskinen eller eventuelle monterte reservedeler på grunn av denne garantiy- telsen. Dette gjelder også ved anvendelse av service på stedet.

5. Vennligst registrer den defekte maskinen som du vil gjøre gjeldende garantikrav for på internettad-

ressen: www.isc-gmbh.info. Hold tilgjengelig kvitteringen for kjøpet eller andre papirer som doku- menterer at du har kjøpt en ny maskin. Maskiner som sendes inn uten tilhørende dokumentasjon eller uten merkeplate, prekluderes fra garantiytelse på grunn av manglende mulighet for å tilordne dem. Dersom defekten på maskinen dekkes av vår garantiytelse, vil du omgående få i retur en re- parert eller en ny maskin. Når det gjelder slitedeler, forbruksdeler og manglende deler, henviser vi til de begrensningene som gjel- der for garantien i henhold til serviceinformasjonen i denne bruksanvisningen. Anl_GLH_E_2845_B_SPK7.indb 181Anl_GLH_E_2845_B_SPK7.indb 181 15.03.2019 07:04:1215.03.2019 07:04:12IS
