BRUGSANVISNING Inshore 335 lV CRIVIT

Klap siden med Illustrationsne og inden du leser dem og gør dig efterfolgerde forrølig med alle apparctets funktioner.

① ②

Tekniske data / Anvendte symboler 27

Forholdsregler / Sikkerhedsinstruktioner 27 - 28

Fare for personskader 28

Undgå materielle skader 28

Opbygning 28 - 29

Montering af dobbelt pagajen 29

Montering af skrueventilerne 29

Oppumpning 29-30

Kontrol af driftstrykket 30

Opfyldning af luftkamrene 30

Forreste sæde, hæksprøjtebeskyttelse med sæde, bovsprøjtebeskyttelse, trekantspude 30

Demontering af kajakken 30

Køjesæk 31

Opbevaringstaske 31

Transport 31

Pleje / Vedligeholdelse / Opbevaring 31

Reparationer 31

Henvisninger vedr. bortskaffelse 31

3 års garanti 32

Overholder kravene i ISO 6185-1, kategori III, type B

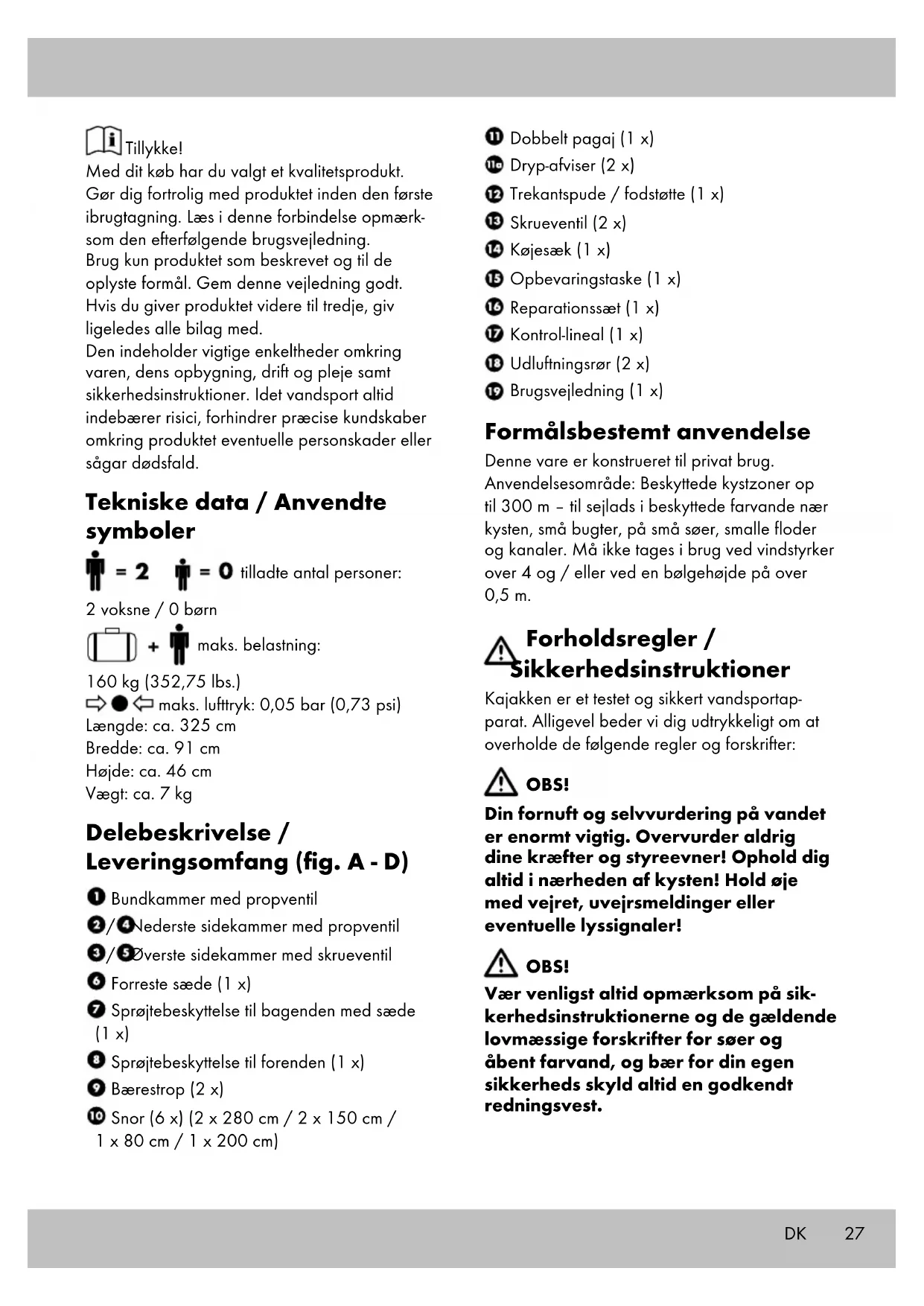

Tillykke!

Med dit køb har du valgt et kvalitetsprodukt. Gør dig fortrolig med produktet inden den første ibrugtagning. Læs i denne forbindelse opmærk- som den efterfølgende brugsvejledning. Brug kun produktet som beskrevet og til de oplyste formål. Gem denne vejledning godt. Hvis du giver produktet videre til tredje, giv ligeledes alle bilag med. Den indeholder vigtige enkeltheder omkring varen, dens opbygning, drift og pleje samt sikkerhedsinstruktioner. Idet vandsport altid indebærer risici, forhindrer præcise kundskaber omkring produktet eventuelle personskader eller sågar dødsfald.

Tekniske data / Anvendte symboler

■ = 2 ■ = 0 tilladte antal personer:

2 voksne / 0 børn

160 kg (352,75 lbs.)

⇒ ● ⇔ maks. lufttryk: 0,05 bar (0,73 psi)

Længde: ca. 325 cm

Bredde: ca. 91 cm

Højde: ca. 46 cm

Vægt: ca. 7 kg

1 Bundkammer med propventil
2/4 Nederste sidekammer med propventil
3/5 Overste sidekammer med skrueventil
6 Forreste sæde (1 x)
⑦ Sprøjtebeskyttelse til bagenden med sæde (1 x)
8 Sprøjtebeskyttelse til forenden (1 x)
9 Bærestrop (2 x)
10 Snor (6 x) (2 x 280 cm / 2 x 150 cm / 1 x 80 cm / 1 x 200 cm)

⑪ Dobbelt pagaj (1 x)
11a Dryp-afviser (2 x)
12 Trekantspude / fodstøtte (1 x)
13 Skrueventil (2 x)
14 Køjesæk (1 x)
15 Opbevaringstaske (1 x)
16 Reparationssæt (1 x)
17 Kontrol-lineal (1 x)
18 Udluftningsrør (2 x)
19 Brugsvejledning (1 x)

Denne vare er konstrueret til privat brug. Anvendelsesområde: Beskyttede kystzoner op til 300 m - til sejlads i beskyttede farvande nær kysten, små bugter, på små søer, smalle floder og kanaler. Må ikke tages i brug ved vindstyrker over 4 og / eller ved en bølgehøjde på over 0,5 m.

Forholdsregler / ikkerhedsinstruktioner

Kajakken er et testet og sikkert vandsportapparat. Alligevel beder vi dig udtrykkeligt om at overholde de følgende regler og forskrifter:

OBS!

Din fornuft og selvvurdering på vandet er enormt vigtig. Overvurder aldrig dine kræfter og styreevner! Ophold dig altid i nærheden af kysten! Hold øje med vejret, uvejrsmeldinger eller eventuelle lyssignaler!

OBS!

Vær venligst altid opmærksom på sikkerhedsinstruktionerne og de gældende lovmæssige forskrifter for søer og åbent farvand, og bær for din egen sikkerheds skyld altid en godkendt redningsvest.

ADVARSEL!

Kvælningsfare for børn! Lad aldrig dine børn lege med emballagen eller varen uden opsyn.

ADVARSEL!

Hvis en person går over bord skal genindstigningen finde sted over boven eller agterenden, idet der er stor fare for at båden kæntrer, hvis man forsøger at stige ind igen fra siden.

Fare for personskader!

Vær forsigtigt ved fralandsvind! Vær forsigtig ved fralandsstrøm!

• Vær venligst opmærksom på, at personer og læs altid skal fordeles jævnt i kajakken, da der ellers er fare for, at den kæntrer.
• Vær venligst opmærksom på angivelserne på typeskiltet, den tilladte maks. belastning og antallet af personer samt advarselshenvisningen.
  • Overhold altid de stedlige bestemmelser.
• Medfør aldrig skarpe eller spidse genstande.
• Kajakken bør beskyttes mod kontakt med betænkelige væsker eller syre. Herved kan der opstå irreparable skader.
• Beskyt kajakken mod varme og ild! Vær forsigtig med glødende cigarette!
• Sørg for, at du ikke kommer mod stenede undergrunde for at undgå beskadigelser på bådens korpus.
• Hvis der under drift på vandet opstår en ska de på en af de fem indre kamre, bør du under ingen omstændigheder forlade kajakken.

Opdriften fra de fire intakte indre kamre er tilstrækkelig til at holde kajakken sikkert oven vande.

• Kajakken må under ingen omstændigheder transporteres på køretøjer i oppustet tilstand.

• Lad aldrig din kajak være i vandet uden en person. Den driver hurtigere væk end man kan nå den svømmende.

• Før brug bør du altid være opmærksom på, at du har en pagaj med, da kajakken ellers ikke kan manøvreres.

• Foretag aldrig tekniske ændringer på din kajak. Ændringer af enhver form er til fare for sportsapparatets drift.
• Brug aldrig din kajak under indflydelse af alkohol, narkotiske stoffer eller medikamenter.
• Overvurder aldrig dine kræfter og inddel dine muskelkræfter under padlingen således, at du kan padle den tilbagelagte strækning tilbage igen. Hold dig i nærheden af beskyttelse kystzoner indtil 300 m og vær opmærksom på skiftende vind- og strømforhold, som kan vanskeliggøre fremdriften betydeligt.

Undgå materielle skader!

• Alle oppustelige artikler er følsomme overfor kulde. Varen må derfor aldrig foldes ud og pumpes op ved temperaturer under 15°C!
• Hvis lufttrykket øges i direkte sol, skal dette udlignes tilsvarende ved udslip af luft.
• Sørg for, at varen – særligt i oppustet tilstand – ikke kommer i kontakt med sten, grus eller spidse genstande og aldrig skurer eller slæbes, idet der ellers kan forekomme skader i folien.
• Anbring kun egnede pumpeadaptere i sikkerhedsventilerne. Ved tilsidesættelse kan ventilerne tage skade.
• Må ikke pumpes for hårdt op, idet der ellers er fare for svejsesømmene går op. Ventiler skal lukkes tæt efter oppumpning.
• Undgå kontakt med skarpe, varme, spidse eller farlige genstande.

Opbygning

Opbygningen bør på grund af varens størrelse foretages af to voksne personer. Følg venligst de enkelte skridt i opbygningen i den angivne rækkefølge. Dette gælder særligt for oppustningen af de fem kamre, idet det ellers kan føre til en ujævn trykfordeling og dermed til en ustabil kajak, der ikke kan styres.

1. Vælg en glat og ren overflade med tilstrækkelig plads til at pakke kajakken ud og folde den ud. Sørg for, at alle enkeltdele er til stede og i en upåklagelig tilstand.
2. Fra anden opbygning bør kajakken undersøges for eventuelle skader, huller og revner og disse bør, som beskrevet senere, tætnes. Når du først er i vandet, kan eventuelle skader ikke længere repareres.

Montering af dobbelt pagajen (bild E)

Henvisning:

Pagajen kan også bruges enkeltvis af to personer uden mellemstykket, som to pagajer.

- Skub først de to dryp-afvisere over begge ender af pagajrørene, så disse sidder under rørets tilspidsning ved trykknappen. Derefter forbindes de to pagajrør med mellemstykket, hvorved begge trykknapper skal falde synligt og hørbart i hak.

Montering af skrueventilerne (bild F)

Kajakkens 9 5verste sidekamre har hver en gevindåbning til de medfølgende skrueventiler.

Træk ventilens slynge Ⓐ således over gevin-dåbningen Ⓑ, at denne ligger fast i den dertil passende rille. Denne fremgangsmåde kræver lidt indfølingsevne og tålmodighed, den skal dog udføres omhyggeligt, så det senere er umuligt at ventilen løsner sig fra åbningen.

Drej nu basis cast i gevindets åbning ved at dreje med urets retning.

Oppumpning

! OBS!

• Overhold den rigtige rækkefølge ved oppustning af luftkamrene.
- Det anbefalede driftstryk ligger på 0,05 bar (= 50 mbar = 0,73 psi).
- Undgå at puste luftkamrene for meget op, idet der ellers er fare for at varen udvides for stærkt eller at svejsesømmene går op.
- Anvend til oppustning af varen gængse fodpumper eller dobbeltvirkende stempelslag med tilsvarende opsatsmuligheder og i givet fald manometer.
- Brug aldrig en kompressor eller en trykluftflas ke til oppumpning af varen.
Tilsidesættelse af dette kan føre til beskadigel ser på varen.
- Alle luftkamre skal altid pustes helt op.

Rækkefølge for oppumpning (bild G)

Pump luftkamrene op i følgende rækkefølge:

Kontrol af driftstrykket

VIGTIGT!

PVC-materialet udvider sig lidt efter først oppustning og går ikke tilbage til den oprindelige tilstand.

Vær opmærksom på, at angivelserne kan svinge let alt efter læs og udendørs temperaturer.

Pump luftkamrene 1/2 a meget op, at de føles faste og der ikke er flere synlige folder i materialet. Ved tryk med tommelfingeren på et luftkammer bør dette stadig kunne trykkes let ind.

Ved første oppumpning må den maksimale udvidelse på målestriben IKKE overskride position A på kontrollinealen.

Efter første anvendelse skal den altid pumpes op, så 10 på målestriben ligger mellem position A og position 10 på kontrollinealen.

Opfyldning af luftkamrene

Forreste sæde, hæksprøjtebeskyttelse med sæde, bovsprøjtebeskyttelse, trekantspude (bild K - N)

Henvisning:

Sikr snoren med et råbåndsknob og en ottetalsknude (bild K, L)

1. Forreste sæde (bild M, N)

Pump alle luftkamre op. Placer siddefladen under de to øverste sidekamre 3/så sædet sidder godt fast. Fastgør sædet med en snor 80 cm til bundkammerets 1øskner (fig. M) samt med en snor 150 cm i siksakform i sidekamrenes 3 øskner og 5 (fig. N).

2. Hæksprøjtebeskyttelse med sæde

Pump alle luftkamre op. Tryk siddefladen ned under de to øvre sidekamre 3/5 så sædet sidder godt fast. Fastgør hæksprøjtebeskyttelsen med sæde med en snor 280 cm i siksakform til sidekamrenes 3øskner og .5

3. Bovsprøjtebeskyttelse

Pump alle luftkamre op fastgør bovsprøjtebeskyttelsen med en snor 280 cm i siksakform til sidekamrenes ⚫ øskner og Ⓞ

4. Trekantspude

Anbring den oppumpede trekantpude fast i kajakkens stævn, da den tjener som fodstøtte for dem, der sidder forrest.

Demontering af kajakken

Fjern det forreste sæde, hæksprøjtebeskyttelsen med sæde, bovsprøjtebeskyttelsen og trekantspuden.

Afluftning

Afluft kajakken som beskrevet i det følgende:

1. Til afluftning af bundkammeret ①, nedre sidekammer /2, førreste sæde , ⑥ hæksprøjtebeskyttelse med sæde ⑦g bovsprøjtebeskyttelse ⑧ækkes propventilerne ud af fordybelserne og skaftet trykkes let sammen eller brug afluftningsrøret .⑪

2. Til afluftning af sidekamrene 5 skrues skrueventilerne helt ud af basis.

Køjesæk

Der medfølger en køjesæk i hvilken kajakken kan anbringes til transport eller opbevaring. Til lukning anvendes snoren 200 cm. Desuden kan køjesækken bruges om bord til sprøjtevandsbeskyttet opbevaring af proviant, tøj osv. Husk dog på, at varen ikke er vandtæt.

Opbevar derfor under ingen omstændigheder følsomme genstande heri, såsom f.eks. kameraer. Til brug om bord anbefaler vi, at snoren fjernes, øverste ende rulles fladt sammen og den lukkes ved hjælp af burrebåndslukningerne.

Opbevaringstaske

Der følger ligeledes en sprøjtevandsbeskytten-de opbevaringstaske 13med, der placeres på bagsiden af det forreste sæde ved hjælp af burrebåndslukninger. Heri kan mindre genstande opbevares tørt, dog er denne vare heller ikke komplet vandtæt. Derfor bedes du heller ikke opbevare følsomme genstande her.

Transport

Transporter altid kajakken med mindst to mand og anvend dertil bærestropperne ⚙ hæk og bovan.

Pleje / Vedligeholdelse / Opbevaring

OBS!

Brug kun plejemidler uden syre eller benzin og aldrig produkter med silikone.

1. Rengør din kajak grundigt efter enhver anvendelse ved at skylle den med frisk vand og mild sæbe, for at befri den for saltkrystaller, sandkorn og andre små forureninger. Lad den derefter tørre fuldstændigt.

2. Anbring de to øverste sideslanger inden i kajakken og fold den derefter omhyggeligt sammen.

3. Opbevar din kajak på et rent og tørt sted uden direkte sol og hvor den ikke udsættes for større temperatursvingninger. Sørg for, at den ikke deformeres, men opbevares på et jævnt underlag og uden for gnaveres rækkevidde.

Reparationer

OBS!

Ved større skader bør du under ingen omstændigheder selv prøve at reparere skaden.

Mindre beskadigelser kan repareres med det medfølgende reparationssæt 10.

1. Slip luften ud af kajakken og rengør det tilsvarende sted med en alkoholholdig opløsning. Opru området omkring revnen eller hullet ved hjælp af fint sandpapir.
2. Skær nu en lap til, der dækker det beskadige de område og rager 1,25 cm ud over hullet til alle sider.
3. Påfør limen til stedet på kajakken og på lappen. Lad limen tørre i ca. 3 minutter.
4. Tryk lappen fast ved hjælp af en blød genstand. Sørg for at arbejde på et jævnt underlag uden rynker og folder. Fjern mulige luftbobler blidt med en afrundet genstand indefra og ud.
5. Efter reparationen skal der gå mindst 12 timer inden varen pumpes op igen.

Henvisninger vedr. bortskaffelse

Emballagen og selve produktet bør bortskaffes miljørigtigt og sorteret! Produktet bortskaffes via et godkendt affaldsselskab eller via din kommuneforvaltning. Følg de aktuelt gældende forskrifter.

3 års garanti

Produktet er fremstillet med største omhu og under vedvarende kontrol. Der ydes en garanti på tre år fra købsdatoen på dette produkt.

Opbevar venligst kvitteringen fra købet.

Garantien gælder kun for materiale- og fabrikationsfejl og bortfalder ved misbrug eller uhensigtsmæssig anvendelse. Deres lovpligtige rettigheder, særligt garantikrav, begrænses ikke af denne garanti.

Ved eventuelle klager bedes du henvende dig til nedenstående service-hotline eller tage kontakt til os via e-mail. Medarbejderne i vores kundetjeneste vil så aftale den videre fremgangsmåde med dig. Vi vil under alle omstændigheder rådgive dig personlig.

Garantiperioden forlænges ikke ved eventuelle reparationer inden for garantien eller ved kulance. Dette gælder også for udskiftede og reparerede dele. Efter udløb af garantien er forefaldende reparationer forbundet med omkostninger.
