BRUGSANVISNING IAN 282780 CRIVIT

• Tekniske data / Anvendte symboler p. 13
• Delebeskrivelse / Leveringsomfang p. 13
• Formålsbestemt anvendelse p. 13
• Forholdsregler / Sikkerhedsinstruktioner p. 13
• - 14 Fare for personskader p. 14
• Undgå materielle skader p. 14
• Opbygning p. 14
• - 15 Montering af dobbelt pagajen p. 15
• Montering af skrueventilerne p. 15
• Oppumpning p. 15
• - 16 Rækkefølge for oppumpning p. 15
• Kontrol af driftstrykket p. 16
• Målestribe og kontrollineal p. 16
• Opfyldning af luftkamrene p. 16
• Forreste sæde, hæksprøjtebeskyttelse med sæde, bovsprøjtebeskyttelse, trekantspude p. 16
• Demontering af kajakken p. 16
• Køjesæk p. 17
• Opbevaringstaske p. 17
• Transport p. 17
• Pleje / Vedligeholdelse / Opbevaring p. 17
• Reparationer p. 17
• Henvisninger vedr. bortskaffelse p. 17

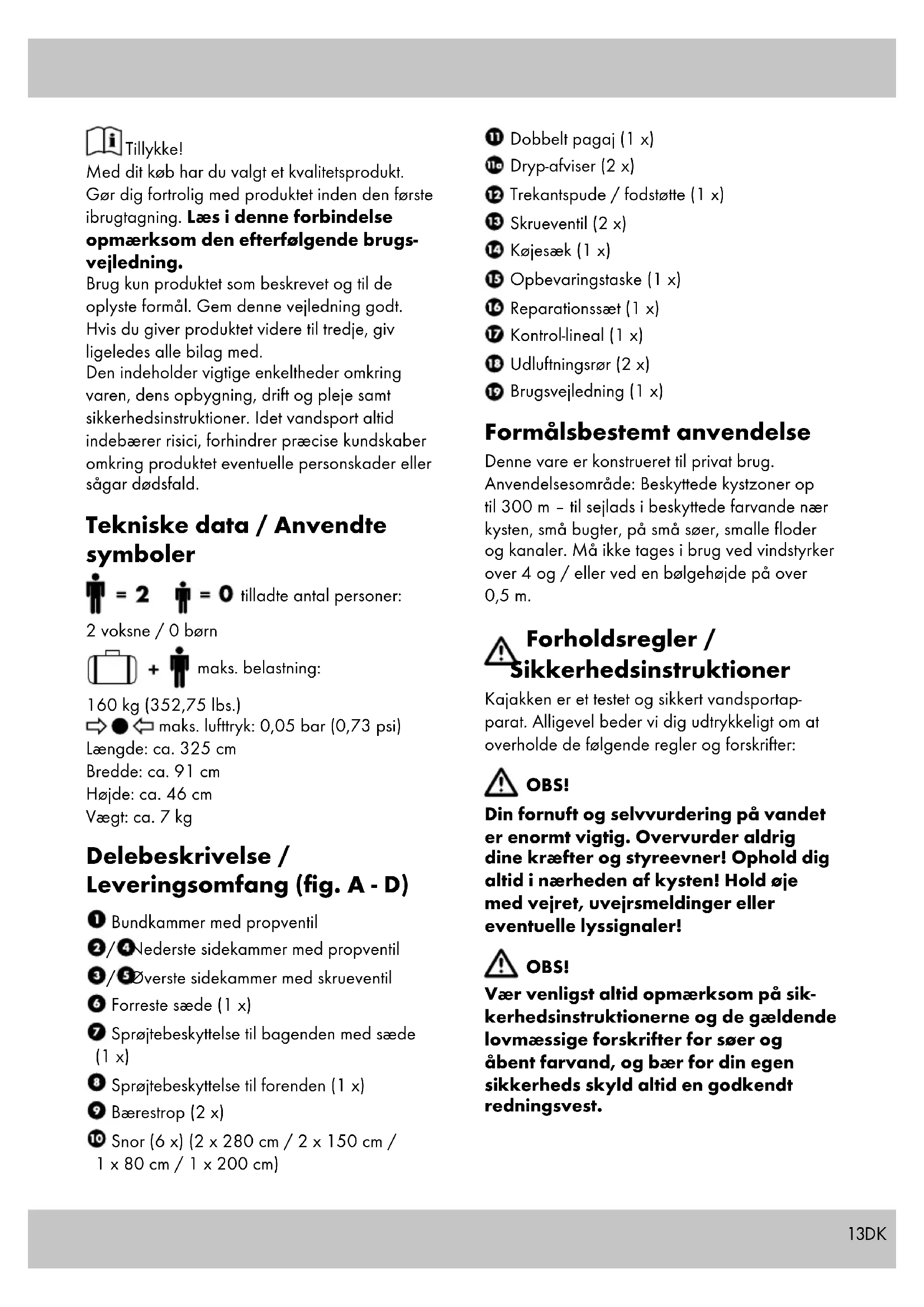

• 3 års garanti Overholder kravene i ISO 6185-1, kategori III, type B13DK Tillykke! Med dit køb har du valgt et kvalitetsprodukt. Gør dig fortrolig med produktet inden den første ibrugtagning. Læs i denne forbindelse opmærksom den efterfølgende brugs- vejledning. Brug kun produktet som beskrevet og til de oplyste formål. Gem denne vejledning godt. Hvis du giver produktet videre til tredje, giv ligeledes alle bilag med. Den indeholder vigtige enkeltheder omkring varen, dens opbygning, drift og pleje samt sikkerhedsinstruktioner. Idet vandsport altid indebærer risici, forhindrer præcise kundskaber omkring produktet eventuelle personskader eller sågar dødsfald. Tekniske data / Anvendte symboler tilladte antal personer: 2 voksne / 0 børn maks. belastning: 160 kg (352,75 lbs.) maks. lufttryk: 0,05 bar (0,73 psi) Længde: ca. 325 cm Bredde: ca. 91 cm Højde: ca. 46 cm Vægt: ca. 7 kg Delebeskrivelse / Leveringsomfang (fig. A - D) Bundkammer med propventil / Nederste sidekammer med propventil / Øverste sidekammer med skrueventil Forreste sæde (1 x) Sprøjtebeskyttelse til bagenden med sæde (1 x) Sprøjtebeskyttelse til forenden (1 x) Bærestrop (2 x) Snor (6 x) (2 x 280 cm / 2 x 150 cm / 1 x 80 cm / 1 x 200 cm) Dobbelt pagaj (1 x) Dryp-afviser (2 x) Trekantspude / fodstøtte (1 x) Skrueventil (2 x) Køjesæk (1 x) Opbevaringstaske (1 x) Reparationssæt (1 x) Kontrol-lineal (1 x) Udluftningsrør (2 x) Brugsvejledning (1 x) Formålsbestemt anvendelse Denne vare er konstrueret til privat brug. Anvendelsesområde: Beskyttede kystzoner op til 300 m – til sejlads i beskyttede farvande nær kysten, små bugter, på små søer, smalle floder og kanaler. Må ikke tages i brug ved vindstyrker over 4 og / eller ved en bølgehøjde på over 0,5 m. Forholdsregler / Sikkerhedsinstruktioner Kajakken er et testet og sikkert vandsportap- parat. Alligevel beder vi dig udtrykkeligt om at overholde de følgende regler og forskrifter: OBS! Din fornuft og selvvurdering på vandet er enormt vigtig. Overvurder aldrig dine kræfter og styreevner! Ophold dig altid i nærheden af kysten! Hold øje med vejret, uvejrsmeldinger eller eventuelle lyssignaler! OBS! Vær venligst altid opmærksom på sik- kerhedsinstruktionerne og de gældende lovmæssige forskrifter for søer og åbent farvand, og bær for din egen sikkerheds skyld altid en godkendt redningsvest.14 DK ADVARSEL! Kvælningsfare for børn! Lad aldrig dine børn lege med emballagen eller varen uden opsyn. ADVARSEL! Hvis en person går over bord skal genindstigningen finde sted over boven eller agterenden, idet der er stor fare for at båden kæntrer, hvis man forsøger at stige ind igen fra siden. Fare for personskader! Vær forsigtigt ved fralandsvind! Vær forsigtig ved fralandsstrøm! p. 18

• Vær venligst opmærksom på, at personer og læs altid skal fordeles jævnt i kajakken, da der ellers er fare for, at den kæntrer.

• Vær venligst opmærksom på angivelserne på typeskiltet, den tilladte maks. belastning og antallet af personer samt advarselshenvisnin- gen.

• Overhold altid de stedlige bestemmelser.

• Medfør aldrig skarpe eller spidse genstande.

• Kajakken bør beskyttes mod kontakt med betænkelige væsker eller syre. Herved kan der opstå irreparable skader.

• Beskyt kajakken mod varme og ild! Vær forsigtig med glødende cigaretter!

• Sørg for, at du ikke kommer mod stenede undergrunde for at undgå beskadigelser på bådens korpus.

• Hvis der under drift på vandet opstår en ska de på en af de fem indre kamre, bør du under ingen omstændigheder forlade kajakken. Opdriften fra de fire intakte indre kamre er tilstrækkelig til at holde kajakken sikkert oven vande.

• Kajakken må under ingen omstændigheder transporteres på køretøjer i oppustet tilstand.

• Lad aldrig din kajak være i vandet uden en person. Den driver hurtigere væk end man kan nå den svømmende.

• Før brug bør du altid være opmærksom på, at du har en pagaj med, da kajakken ellers ikke kan manøvreres.

• Foretag aldrig tekniske ændringer på din kajak. Ændringer af enhver form er til fare for sportsapparatets drift.

• Brug aldrig din kajak under indflydelse af alkohol, narkotiske stoffer eller medikamenter.

• Overvurder aldrig dine kræfter og inddel dine muskelkræfter under padlingen således, at du kan padle den tilbagelagte strækning tilbage igen. Hold dig i nærheden af beskyttelse kystzoner indtil 300 m og vær opmærksom på skiftende vind- og strømforhold, som kan vanskeliggøre fremdriften betydeligt. Undgå materielle skader!

• Alle oppustelige artikler er følsomme overfor kulde. Varen må derfor aldrig foldes ud og pumpes op ved temperaturer under 15°C!

• Hvis lufttrykket øges i direkte sol, skal dette udlignes tilsvarende ved udslip af luft.

• Sørg for, at varen – særligt i oppustet tilstand – ikke kommer i kontakt med sten, grus eller spidse genstande og aldrig skurer eller slæbes, idet der ellers kan forekomme skader i folien.

• Anbring kun egnede pumpeadaptere i sikkerhedsventilerne. Ved tilsidesættelse kan ventilerne tage skade.

• Må ikke pumpes for hårdt op, idet der ellers er fare for svejsesømmene går op. Ventiler skal lukkes tæt efter oppumpning.

• Undgå kontakt med skarpe, varme, spidse eller farlige genstande. Opbygning Opbygningen bør på grund af varens størrelse foretages af to voksne personer. Følg venligst de enkelte skridt i opbygningen i den angivne række- følge. Dette gælder særligt for oppust- ningen af de fem kamre, idet det ellers kan føre til en ujævn trykfordeling og dermed til en ustabil kajak, der ikke kan styres.15DK

1. Vælg en glat og ren overflade med

tilstrækkelig plads til at pakke kajakken ud og folde den ud. Sørg for, at alle enkeltdele er til stede og i en upåklagelig tilstand.

2. Fra anden opbygning bør kajakken

undersøges for eventuelle skader, huller og revner og disse bør, som beskrevet senere, tætnes. Når du først er i vandet, kan eventuelle skader ikke længere repareres. Montering af dobbelt pagajen (bild E) Henvisning: Pagajen kan også bruges enkeltvis af to perso- ner uden mellemstykket, som to pagajer.

• Skub først de to dryp-afvisere over begge ender af pagajrørene, så disse sidder under rørets tilspidsning ved trykknappen. Derefter forbindes de to pagajrør med mellemstykket, hvorved begge trykknapper skal falde synligt og hørbart i hak. Montering af skrueventilerne (bild F) Kajakkens / øverste sidekamre har hver en gevindåbning til de medfølgende skrueventiler. Træk ventilens slynge således over gevin- dåbningen , at denne ligger fast i den dertil passende rille. Denne fremgangsmåde kræver lidt indfølingsevne og tålmodighed, den skal dog udføres omhyggeligt, så det senere er umuligt at ventilen løsner sig fra åbningen. Drej nu basis fast i gevindets åbning ved at dreje med urets retning. Oppumpning OBS!

• Overhold den rigtige rækkefølge ved oppustning af luftkamrene.

• Det anbefalede driftstryk ligger på 0,05 bar ( = 50 mbar = 0,73 psi).

• Undgå at puste luftkamrene for meget op, idet der ellers er fare for at varen udvides for stærkt eller at svejsesømmene går op.

• Anvend til oppustning af varen gængse fodpumper eller dobbeltvirkende stempelslag med tilsvarende opsatsmuligheder og i givet fald manometer.

• Brug aldrig en kompressor eller en trykluftflas ke til oppumpning af varen. Tilsidesættelse af dette kan føre til beskadigel ser på varen.

• Alle luftkamre skal altid pustes helt op. Rækkefølge for oppumpning (bild G) Pump luftkamrene op i følgende rækkefølge:

skrueventil = markering på båden16 DK Kontrol af driftstrykket VIGTIGT! PVC-materialet udvider sig lidt efter først oppustning og går ikke tilbage til den oprindelige tilstand. Vær opmærksom på, at angivelserne kan svinge let alt efter læs og udendørs temperaturer. Pump luftkamrene / / så meget op, at de føles faste og der ikke er flere synlige folder i materialet. Ved tryk med tommelfingeren på et luftkammer bør dette stadig kunne trykkes let ind. Målestribe og kontrollineal (bild H, I) Anbring til kontrol af driftstrykket i luftkamrene / 0 på kontrollinealen (fig. I) over 0 på målestriben (fig. H) på varen. Ved første oppumpning må den maksimale ud- videlse på målestriben IKKE overskride position A på kontrollinealen. Efter første anvendelse skal den altid pumpes op, så 10 på målestriben ligger mellem position A og position 10 på kontrollinealen. Opfyldning af luftkamrene bundkammer med propventil / nedre sidekamre med propventil (bild J)

3. Luk ventillukningen og sænk ventilen under let

med hætten ved at dreje i retning med uret. Forreste sæde, hæksprøjte- beskyttelse med sæde, bovsprøjtebeskyttelse, trekantspude (bild K - N) Henvisning: Sikr snoren med et råbåndsknob og en ottetalsknude (bild K, L)

1. Forreste sæde (bild M, N)

Pump alle luftkamre op. Placer siddefladen under de to øverste sidekamre / , så sædet sidder godt fast. Fastgør sædet med en snor 80 cm til bundkammerets øskner (fig. M) samt med en snor 150 cm i siksakform i sidekamrenes øskner og (fig. N).

2. Hæksprøjtebeskyttelse med sæde

Pump alle luftkamre op. Tryk siddefladen ned un- der de to øvre sidekamre / , så sædet sidder godt fast. Fastgør hæksprøjtebeskyttelsen med sæde med en snor 280 cm i siksakform til side- kamrenes øskner og .

3. Bovsprøjtebeskyttelse

Pump alle luftkamre op fastgør bovsprøjte- beskyttelsen med en snor 280 cm i siksakform til sidekamrenes øskner og .

Anbring den oppumpede trekantpude fast i kajakkens stævn, da den tjener som fodstøtte for dem, der sidder forrest. Demontering af kajakken Fjern det forreste sæde, hæksprøjtebeskyttelsen med sæde, bovsprøjtebeskyttelsen og trekantspuden. Afluftning Afluft kajakken som beskrevet i det følgende:

1. Til afluftning af bundkammeret

, nedre sidekammer / , forreste sæde , hæksprøjtebeskyttelse med sæde og bovsprøjtebeskyttelse trækkes propventilerne ud af fordybelserne og skaftet trykkes let sammen eller brug afluftningsrøret .

2. Til afluftning af sidekamrene /

skrues skrueventilerne helt ud af basis.17DK Køjesæk Der medfølger en køjesæk , i hvilken kajakken kan anbringes til transport eller opbevaring. Til lukning anvendes snoren 200 cm. Desuden kan køjesækken bruges om bord til sprøjtevands- beskyttet opbevaring af proviant, tøj osv. Husk dog på, at varen ikke er vandtæt. Opbevar derfor under ingen omstændigheder følsomme genstande heri, såsom f.eks. kameraer. Til brug om bord anbefaler vi, at snoren fjernes, øverste ende rulles fladt sammen og den lukkes ved hjælp af burrebåndslukningerne. Opbevaringstaske Der følger ligeledes en sprøjtevandsbeskytten- de opbevaringstaske med, der placeres på bagsiden af det forreste sæde ved hjælp af burrebåndslukninger. Heri kan mindre genstan- de opbevares tørt, dog er denne vare heller ikke komplet vandtæt. Derfor bedes du heller ikke opbevare følsomme genstande her. Transport Transporter altid kajakken med mindst to mand og anvend dertil bærestropperne i hæk og bovan. Pleje / Vedligeholdelse / Opbevaring OBS! Brug kun plejemidler uden syre eller benzin og aldrig produkter med silikone.

1. Rengør din kajak grundigt efter enhver

anvendelse ved at skylle den med frisk vand og mild sæbe, for at befri den for saltkrystal- ler, sandkorn og andre små forureninger. Lad den derefter tørre fuldstændigt.

2. Anbring de to øverste sideslanger inden i

kajakken og fold den derefter omhyggeligt sammen.

3. Opbevar din kajak på et rent og tørt sted

uden direkte sol og hvor den ikke udsættes for større temperatursvingninger. Sørg for, at den ikke deformeres, men opbevares på et jævnt underlag og uden for gnaveres rækkevidde. Reparationer OBS! Ved større skader bør du under ingen omstændigheder selv prøve at reparere skaden. Mindre beskadigelser kan repareres med det medfølgende reparationssæt

1. Slip luften ud af kajakken og rengør det

tilsvarende sted med en alkoholholdig opløsning. Opru området omkring revnen eller hullet ved hjælp af fint sandpapir.

2. Skær nu en lap til, der dækker det beskadige

4. Tryk lappen fast ved hjælp af en blød

genstand. Sørg for at arbejde på et jævnt underlag uden rynker og folder. Fjern mulige luftbobler blidt med en afrundet genstand indefra og ud.

5. Efter reparationen skal der gå mindst 12 timer
