GEBRUIKSAANWIJZING Inshore 335 lV CRIVIT

Klap voor het lezen de pagina met de afbeeldingen open en mask u vervolgens verrouwd met alle functies van het apparact.

H M B

Technische gegevens / gebruikte symbolen 41

Beschrijving van de onderdelen / leveromvang 41

Gedragsregels / veiligheidsinstructies 41 - 42

Verwondingsgevaar 42

Voorkom materiële schades 42

Opbouw 42-43

Montage van de dubbele paddel 43

Montage van de schroefventielen 43

Oppompen 43-44

Volgorde van het oppompen 43

Controle van de werkdruk 44

Meetprofiel en controle-liniaal 44

Oppompen van de luchtkamers 44

Voorste zitje, achterste spatscherm met zitje, boeg spatscherm, driehoekig kussen . . . . . . . . . . . . 44

Afbouwen van de kajak 44 - 45

Plunjezak 45

Opbergtas 45

Transport 45

Verzorging / onderhoud / opbergen 45

Reparaties 45

Afvalverwerking 45

3 jaar garantie 46

Conform ISO 6185-1, categorie III, type B

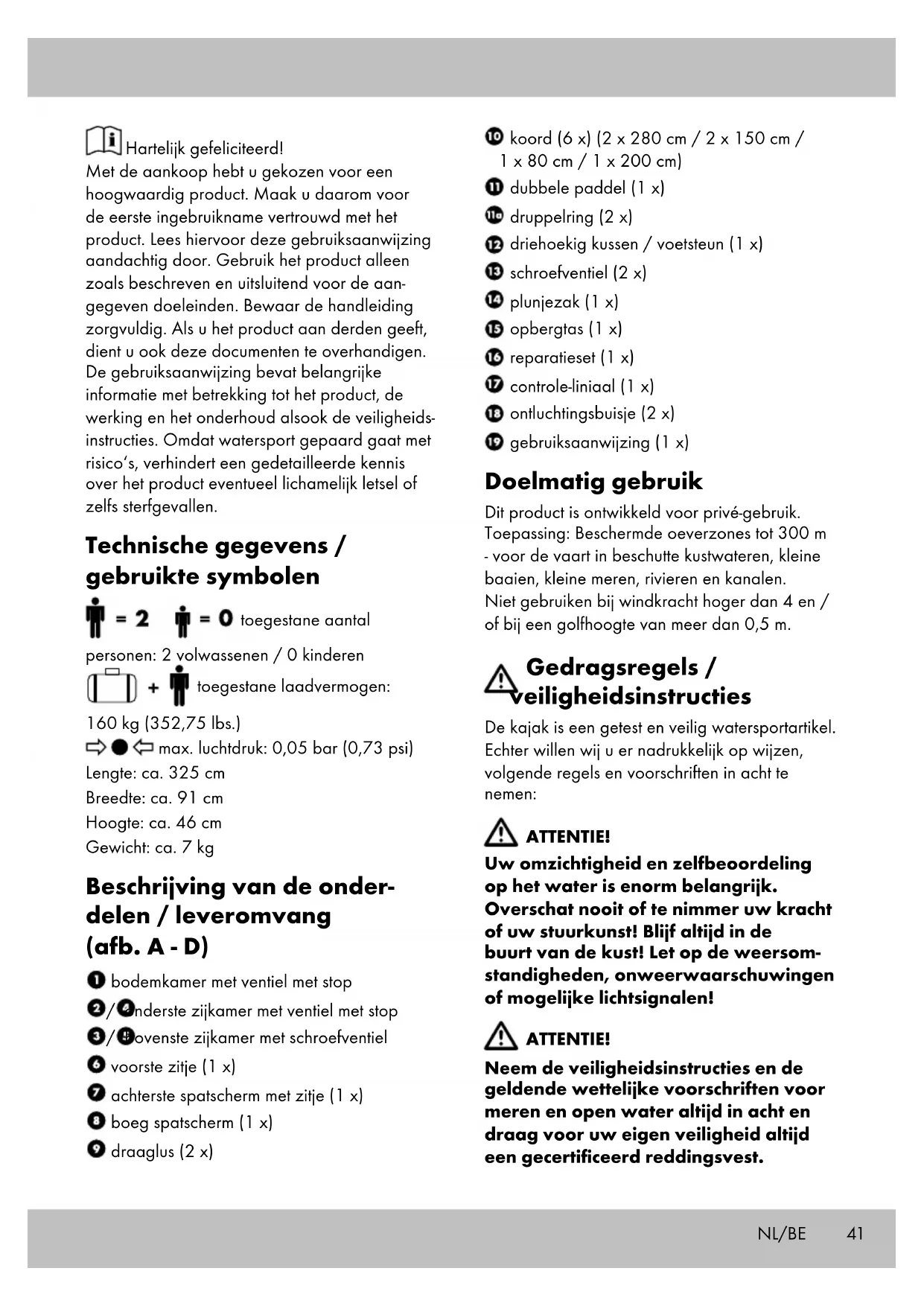

Hartelijk gefeliciteerd!

Met de aankoop hebt u gekozen voor een hoogwaardig product. Maak u daarom voor de eerste ingebruikname vertrouwd met het product. Lees hiervoor deze gebruiksaanwijzing aandachtig door. Gebruik het product alleen zoals beschreven en uitsluitend voor de aangegeven doeleinden. Bewaar de handleiding zorgvuldig. Als u het product aan derden geeft, dient u ook deze documenten te overhandigen. De gebruiksaanwijzing bevat belangrijke informatie met betrekking tot het product, de werking en het onderhoud alsook de veiligheids-instructies. Omdat watersport gepaard gaat met risico's, verhindert een gedetailleerde kennis over het product eventueel lichamelijk letsel of zelfs sterfgevallen.

Technische gegevens / gebruikte symbolen

$$ \text { ♀ } = 2 \quad \text { ♀ } = 0 \text { toegestane aantal } $$

personen: 2 volwassenen / 0 kinderen

$$ \boxed { \begin{array}{c} \text { } \ \text { } \end{array} } + \text { toegestane laadvermogen: } $$

160 kg (352,75 lbs.)

→ ● ⇔ max. luchtdruk: 0,05 bar (0,73 psi)

Lengte: ca. 325 cm

Breedte: ca. 91 cm

Hoogte: ca. 46 cm

Gewicht: ca. 7 kg

Beschrijving van de onder- delen / leveromvang (afb. A - D)

① bodemkamer met ventiel met stop
2/4 onderste zijkamer met ventiel met stop
3/#ovenste zijkamer met schroefventiel
6 voorste zitje (1 x)
7 achterste spatscherm met zitje (1 x)
8 boeg spatscherm (1 x)
9 draaglus (2 x)

10 koord (6 x) (2 x 280 cm / 2 x 150 cm / 1 x 80 cm / 1 x 200 cm)
⑪ dubbele paddel (1 x)
11a druppelring (2 x)
12 driehoekig kussen / voetsteun (1 x)
13 schroefventiel (2 x)
14 plunjezak (1 x)
15 opbergtas (1 x)
16 reparatieset (1 x)
17 controle-liniaal (1 x)
18 ontluchtingsbuisje (2 x)
19 gebruiksaanwijzing (1 x)

Doelmatig gebruik

Dit product is ontwikkeld voor privé-gebruik. Toepassing: Beschermde oeverzones tot 300 m - voor de vaart in beschutte kustwateren, kleine baaien, kleine meren, rivieren en kanalen. Niet gebruiken bij windkracht hoger dan 4 en / of bij een golfhoogte van meer dan 0,5 m.

Gedragsregels / veiligheidsinstructies

De kajak is een getest en veilig watersportartikel. Echter willen wij u er nadrukkelijk op wijzen, volgende regels en voorschriften in acht te nemen:

ATTENTIE!

Uw omzichtigheid en zelfbeoordeling op het water is enorm belangrijk. Overschat nooit of te nimmer uw kracht of uw stuurkunst! Blijf altijd in de buurt van de kust! Let op de weersomstandigheden, onweerwaarschuwingen of mogelijke lichtsignalen!

ATTENTIE!

Neem de veiligheidsinstructies en de geldende wettelijke voorschriften voor meren en open water altijd in acht en draag voor uw eigen veiligheid altijd een gecertificeerd reddingsvest.

WAARSCHUWING!

Verstikkingsgevaar voor kinderen! Laat kinderen niet zonder toezicht spelen met het verpakkingsmateriaal of het product.

WAARSCHUWING!

Indien een persoon overboord gaat, dient men altijd via de boeg of de achtersteven weer in de kajak te stappen, omdat aan de zijkant het risico op kapseizen erg groot is.

Verwondingsgevaar!

Pas op bij aflandige wind!

Pas op bij aflandige stroming!

• Let erop, dat personen en lading altijd gelijkmatig over de kajak worden verdeeld, omdat anders een risico op kapseizen bestaat.
• Neem de informatie op het typeplaatje in acht, het toegestane laadvermogen en aantal personen alsook de waarschuwingsinstructies.
• Neem altijd de lokale scheepvaart regelgeving in acht.
• Neem geen scherpe of puntige voorwerpen mee.
• De kajak dient tegen contact met gevaarlijke vloeistoffen of zuren te worden beschermd. Dit kan tot onherstelbare schade leiden.
• Bescherm de kajak tegen hitte en vuur! Wees voorzichtig met brandende sigaretten!
• Zorg ervoor dat u niet in de buurt komt van steenachtige ondergrond, om beschadigingen aan de romp te vermijden.
• Als er tijdens het gebruik op het water een beschadiging aan een van de vijf binnenkamers ontstaat, dient u in geen geval de kajak te verlaten. Het drijfvermogen van de vier intacte binnenkamers is voldoende, om de kajak te laten drijven.
• De kajak in geen geval opgeblazen in een voertuig transporteren.

• De kajak mag zich nooit onbemand op het water bevinden. Hij wordt sneller weggedreven, als men hem zwemmend weer kan inhalen.

• Let er voor gebruik altijd op, dat u de paddels meeneemt, omdat u de kajak anders niet voldoende kunt manoeuvreren.

• Voer geen technische wijzigingen uit aan de kajak. Veranderingen in welke vorm dan ook brengen de besturingsmogelijkheid van het sportartikel in gevaar.
• Gebruik uw kajak nooit onder invloed van alcohol, drugs of medicijnen.
• Overschat nooit uw kracht en deel uw spier kracht tijdens het peddelen zo in, dat u de afgelegde afstand met gemak weer terug kunt peddelen. Bijf in de buurt van beschermde oeverzones tot 300 m en let op veranderende wind- en stromingsverhoudingen, die de voortbeweging duidelijk kunnen bemoeilijken.

Voorkom materiële schades!

• Alle opblaasbare producten zijn gevoelig voor kou. Daarom mag u het product nooit beneden een temperatuur van 15°C uit elkaar vouwen en oppompen!
• Als de luchtdruk stijgt in de brandende zon, dient u dit door het laten ontsnappen van lucht te compenseren.
• Let erop, dat het product - in het bijzonder in opgepompte toestand - niet in aanraking komt met stenen, kiezelstenen of puntige voorwerpen, en nergens langs schuurt of sleept, omdat in dat geval beschadigingen aan de folie kunnen optreden.
• Alleen geschikte pomp-adapters in het veiligheidsventiel plaatsen. Anders kunnen de ventielen worden beschadigd.
• Niet te stevig oppompen, omdat anders het gevaar bestaat, dat de lasnaden openscheuren. Sluit de ventielen goed na het oppompen.
• Vermijd contact met scherpe, hete, puntige of gevaarlijke voorwerpen.

Opbouw

De opbouw dient vanwege de grootte van het product altijd door twee volwassenen te worden uitgevoerd. Volg de stappen van het gebouw in de aangegeven volgorde.

Dit geldt met name voor het oppompen van de vijf luchtkamers, omdat dit anders tot ongelijkmatige drukverdeling kan leiden, wat een instabiliteit van de kajak kan veroorzaken en een invloed op het vaarvermogen kan hebben.

1. Kies een glad en schoon oppervlak met voldoende ruimte om de kajak uit te pakken en te ontvouwen. Controleer dat alle onderdelen aanwezig en in een perfecte toestand zijn.
2. Vanaf de tweede opbouw dient u de kajak op eventuele beschadigingen, gaten en scheuren te controleren en deze, zoals later beschreven, afdichten. Wanneer u zich reeds op het water bevindt, kunnen eventuele beschadigingen niet meer worden verholpen.

Montage van de dubbele paddel (afb. E)

Opmerking:

De peddels kunnen bij gebruik door 2 personen ook zonder middelstuk als gewone steekpeddels worden gebruikt.

- Schuif eerst de beide drupringen over het uiteinde van de peddelbuizen, zodat deze onder de drukknoop op het verlengstuk van de buis zitten. Vervolgens verbindt u de beide peddelbuizen met het middelstuk, waarbij de beide drukknopen goed hoor- en zichtbaar vast moeten klikken.

Montage van de schroefventielen (afb. F)

De bovenste zijkamers van de kajak ♦ zijn elk voorzien van een opening met schroefdraad voor de meegeleverde schroefventielen.

Trek de lus A van het ventiel zo ver de opening met schroefdraad B zodat deze stevig in de daarvoor bestemde gleuf ligt. Deze procedure vergt enige handigheid en gedukd, dient echter zorgvuldig te worden uitgevoerd, zodat het ventiel later niet los kan raken uit de opening. Draai nu de basis C het de klok mee in de opening met schroefdraad.

Oppompen

ATTENTIE!

• Neem de juiste volgorde in acht tijdens het opblazen van de luchtkamers.
• De aanbevolen werkdruk bedraagt 0,05 bar (= 50 mbar = 0,73 psi).
• Vermijd het overmatig oppompen van de luchtkamers, omdat er anders gevaar bestaat dat er te veel druk ontstaat of zelfs de lasnaden kunnen openscheuren.
• Gebruik voor het oppompen van het product een normale voetpomp of een pistonpomp met dubbele zuiger met een passende opzet en eventueel een manometer.
• Gebruik geen compressor of persluchtfles voor het oppompen van het product. Dit kan leiden tot beschadiging aan het product.
• Alle luchtkamers volledig oppompen.

Volgorde van het oppompen (afb. G)

Pomp de luchtkamers in de volgende volgorde op:

1. ① bodemkamer met ventiel met stop
2. ⑦nderste zijkamers met ventiel met stop 2
3. ①ovenste zijkamers met schroefventiel
4. ⚫nderste zijkamers met ventiel met stop 4
5. Ⓧovenste zijkamers met schroefventiel
   □ =markering op de boot

Controle van de werkdruk BELANGRIJK!

Het PVC-materiaal expandeert na de eerste keer oppompen van het product nog een beetje, en keert niet meer terug in zijn oorspronkelijke staat.

Vergeet niet dat de aanduidingen afhankelijk van de toelading en de buitentemperatuur lichtjes kunnen variëren.

Pomp de luchtkamers 1/7 20 ver op, totdat ze zich stevig aanvoelen en geen plooien meer in het materiaal te zien zijn. Wanneer u met uw duim op de desbetreffende luchtkamer drukt moet u deze nog lichtjes in kunnen drukken.

Meetprofiel en controle-liniaal (afb. H, I)

Plaats ter controle van de werkdruk van de lucht-kamers ♦ die → 0 van de controle-liniaal (afb. I) op de ←→ 0 van het meetprofiel (afb. H) op het product.

Tijdens de eerste keer oppompen mag de maximale expansie van het meetprofiel NIET verder dan positie A op de controle-liniaal gaan.

Na de eerste ingebruikname altijd zo oppompen, dat de 10 van het meetprofiel tussen positie A en positie 10 van de controle-liniaal ligt.

Oppompen van de luchtkamers

① bodemkamer met ventiel met stop
2/4 onderste zijkamers met ventiel met stop (afb. J)

1. Open de ventielsluiting Ⓐ.
2. Pomp de desbetreffende luchtkamer op.
3. Sluit de ventielsluiting en druk het ventiel met lichte druk naar beneden.

3/5 bovenste zijkamers met schroefventiel (afb. F)

1. Vul de bovenste zijkamers met lucht en sluit de afsluitdop met de klok mee.

Voorste zitje, achterste spatscherm met zitje, boeg spatscherm, driehoekig kussen (afb. K - N)

Opmerking:

Zeker de koorden met een kruis- en een achtknoop (afb. K, L)

1. Voorste zitje (afb. M, N)

Pomp alle luchtkamers op. Plaats het zitje onder de beide bovenste zijkamers //zodat een stevige houvast van het zitje is gewaarborgd. Bevestig het zitje met het koord van 80 cm aan de ogen van de bodemkamer (afb. M) alsook met telkens en koord van 150 cm in zigzagvorm aan de ogen van de zijkamers (afb. N).

2. Achterste spatscherm met zitje

Pomp alle luchtkamers op. Plaats het zitje onder de beide bovenste zijkamers ①/②zodat een stevige houvast van het zitje is gewaarborgd. Bevestig het achterste spatscherm met zitje met een koord van 280 cm in zigzagvorm aan de ogen van de zijkamers ③en .④

3. Boeg spatscherm

Pomp alle luchtkamers op en bevestig het boeg spatscherm met een koord van 280 cm in zigzagvorm aan de ogen van de zijkamers en

4. Driehoekig kussen

Positioneer het opgepompte driehoekige kussen vast in de neus van de kajak, het dient voor de vooraan zittende persoon als voetsteun.

Afbouwen van de kajak

Verwijder het voorste zitje, achterste spatscherm met zitje, boeg spatscherm en driehoekig kussen.

Lucht laten ontsnappen

Ga voor het ontluchten van de kajak als volgt te werk:

1. Voor het ontluchten van de bodemkamer ^① , onderste zijkamers /2, voorste zitje, ⑥ achterste spatscherm met zitje, ⑦ boeg spatscherm fekt u alle ventielen met stop uit de verdieping en drukt u de schachten lichtjes bij elkaar of maakt u gebruik van het ontluchtingsbuisje .⑪

2. Voor het ontluchten van de zijkamers 3/6 schroeft u de schroefventielen uit de de basis helemaal eruit.

Plunjezak

Het product wordt geleverd met een plunjezak 10, waarin de kajak voor transport en om op te bergen kan worden verpakt. Om deze te sluiten kunt u het koord van 200 cm gebruiken.

Bovendien kan men de plunjezak aan boord gebruiken voor het spatwaterdicht bewaren van proviand, kleding etc. Let er echter wel op, dat het product niet waterdicht is.

Daarom dus in geen enkel geval gevoelige voorwerpen zoals bijv. een fotocamera erin opbergen. Voor gebruik aan boord is het raadzaam om het koord te verwijderen, het bovenste uiteinde plat op te rollen en met behulp van de klittenband te sluiten.

Opbergtas

Het product wordt bovendien met een spatwaterdichte opbergtas 1geleverd, die u met behulp van klittenband aan de achterkant van het voorste zitje kunt bevestigen. Hierin kunnen kleine voorwerpen droog opbergen, echter is ook dit product niet volledig waterdicht. Vandaar ook hierin geen gevoelige voorwerpen opbergen.

Transport

Transporteer de kajak altijd met twee personen en gebruik hiervoor de draaglussen Ⓧ aan de achtersteven en boeg.

Verzorging / onderhoud / opbergen

ATTENTIE!

Gebruik alleen reinigingsproducten zonder zuur of benzine, gebruik nooit producten op basis van siliconen.

1. Reinig uw kajak na elk gebruik grondig, door deze met schoon water en milde zeep af te spoelen en hem van zoutkristallen, zandkorrels en andere kleine vuildeeltjes te bevrijden. Laat hem vervolgens volledig drogen.

2. Plaats de beide bovenste zijkamers in het binnenste van de kajak en vouw deze vervolgens zorgvuldig op.

3. Bewaar uw kajak op een schone, droge plaats zonder direct zonlicht, waar hij niet wordt blootgesteld aan grotere temperatuurschommelingen. Let erop, dat hij niet vervormt, in plaats daarvan vlak en buiten het bereik van knaagdiren wordt opgeborgen.

Reparaties

ATTENTIE!

In geval van grotere beschadigingen dient u de reparatie niet zelf uit te voeren.

Kleine beschadigingen kunt u repareren met behulp van het meegeleverde reparatieset.

1. Laat de lucht volledig uit de kajak en reinig de desbetreffende plek met een oplossing op basis van alcohol. Ruw het gedeelte rondom de scheur of het gat met fijn schuurpapier lichtjes op.
2. Knip nu een stukje op vorm, dat het beschadigde gedeelte afdekt en aan alle kanten 1,25 cm overlapt.
3. Breng de lijm zowel op de plek op de kajak aan, alsook op het stukje. Laat de lijm gedurende ca. 3 minuten drogen.
4. Het stukje met een zachte voorwerp stevig vastdrukken. Let erop, dat u op een egale ondergrond zonder vouwen of kreukels werkt. Verwijder eventuele luchtbelletjes met een afgerond object zachtjes van binnen naar buiten.
5. Na de reparatie minstens 12 uur met het oppompen wachten.

Afvalverwerking

Gelieve u op een milieuvriendelijke manier van de verpakking te ontdoen! Doe daarvoor een beroep op een erkend afvalverwerkingsbedrijf of op uw gemeenteadministratie. Houd rekening met de voorschriften die op dat moment gelden.

3 jaar garantie

Het product is geproduceerd met grote zorg en onder voortdurende controle. U ontvangt een garantie van drie jaar op dit product, vanaf de datum van aankoop. Bewaar alstublieft uw aankoopbewijs.

De garantie geldt alleen voor materiaal- en fabricagefouten en vervalt bij foutief of oneigenlijk gebruik. Uw wettelijke rechten, met name het garantierecht, worden niet beïnvloed door deze garantie.

In geval van reclamaties dient u zich aan de beneden genoemde service-hotline te wenden of zich per e-mail met ons in verbinding te zetten.

Onze servicemedewerkers zullen de verdere handelswijze zo snel mogelijk met u afspreken.

Wij zullen u in ieder geval persoonlijk te woord staan.

De garantieperiode wordt na eventuele reparaties en op basis van de garantie, wettelijke garantie of coulance niet verlengd. Dit geldt ook voor vervangen en gerepareerde delen.

Na afloop van de garantieperiode dienen eventuele reparaties te worden betaald.
