Inshore 335 lV - Kajakki CRIVIT - Ilmainen käyttöohje ja opas

KÄYTTÖOHJE Inshore 335 lV CRIVIT

Ennen lukemista koanna kaynöchjeen kuvasivu esin ja tuhtu serjäkeen laiteen kaikkin toimintohin.

③

Tekniset tiedot / Käytetyt symbolit 13

Osat / Toimituksen sisältö 13

Käyttötarkoitus 13

Käyttöä koskevat säännöt / Turvallisuusohjeet 13 - 14

Loukkaantumisvaara 14

Ainevahinkojen vältäminen 14

Kokoaminen 14 - 15

Kaksilapaisen melan kokoaminen 15

Kierreventtiilien asentaminen 15

Pumppaaminen 15 - 16

Pumppaamisjärjestys 15

Käyttöpaineen tarkistaminen 16

Mittamerkki ja kontrollimitta 16

Ilmakammioiden täyttäminen 16

Etuistuin, perän roiskesuoja ja istuin, keulan roiskesuoja, kolmiotyyny 16

Kajakin purkaminen 16

Kajakin säilytyspussi 17

Säilytyspussi pikkutarvikkeille 17

Kantaminen 17

Hoito / Huolto / Säilytys 17

Korjaukset 17

Hävittämistä koskevat ohjeet 17

3 vuoden takuu 18

Täyttää ISO 6185-1 - standardin asettamat vaatimukset, luokka III, tyyppi B

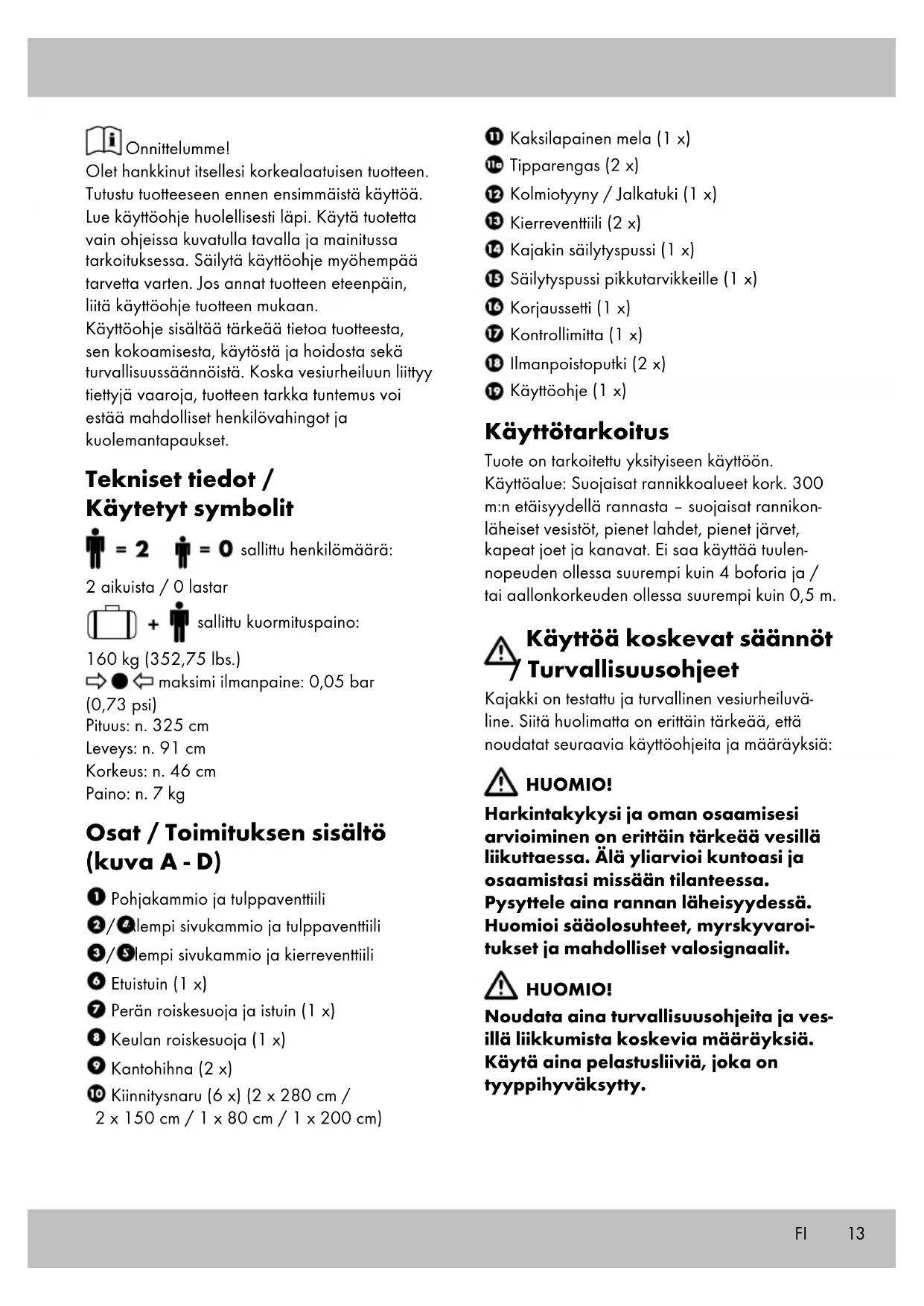

Onnittelumme!

Olet hankkinut itsellesi korkealaatuisen tuotteen. Tutustu tuotteeseen ennen ensimmäistä käyttöä. Lue käyttöohje huolellisesti läpi. Käytä tuotetta vain ohjeissa kuvatulla tavalla ja mainitussa tarkoituksessa. Säilytä käyttöohje myöhempää tarvetta varten. Jos annat tuotteen eteenpäin, liitä käyttöohje tuotteen mukaan.

Käyttöohje sisältää tärkeää tietoa tuotteesta, sen kokoamisesta, käytöstä ja hoidosta sekä turvallisuussäännöistä. Koska vesiurheiluun liittyy tiettyjä vaaroja, tuotteen tarkka tuntemus voi estää mahdolliset henkilövahingot ja kuolemantapaukset.

Tekniset tiedot / Käytetyt symbolit

♀ = 2 ♀ = 0 sallittu henkilömäärä:

2 aikuista / 0 lastar

sallittu kuormituspaino:

160 kg (352,75 lbs.)

→ ● ⇔ maksimi ilmanpaine: 0,05 bar (0,73 psi)

Pituus: n. 325 cm

Leveys: n. 91 cm

Korkeus: n. 46 cm

Paino: n. 7 kg

Osat / Toimituksen sisältö (kuva A - D)

① Pohjakammio ja tulppaventtiili
2/4Alempi sivukammio ja tulppaventtiili
3/5lempi sivukammio ja kierreventtiili
6 Etuistuin (1 x)
⑦ Perän roiskesuoja ja istuin (1 x)
8 Keulan roiskesuoja (1 x)
9 Kantohihna (2 x)
10 Kiinnitysnaru (6 x) (2 x 280 cm / 2 x 150 cm / 1 x 80 cm / 1 x 200 cm)

11 Kaksilapainen mela (1 x)
11a Tipparengas (2 x)
12 Kolmiotyyny / Jalkatuki (1 x)
13 Kierreventtiili (2 x)
14 Kajakin säilytyspussi (1 x)
15 Säilytyspussi pikkutarvikkeille (1 x)
16 Korjaussetti (1 x)
17 Kontrollimitta (1 x)
18 Ilmanpoistoputki (2 x)
19 Käyttöohje (1 x)

Käyttötarkoitus

Tuote on tarkoitettu yksityiseen käyttöön. Käyttöalue: Suojaisat rannikkoalueet kork. 300 m:n etäisyydellä rannasta – suojaisat rannikonläheiset vesistöt, pienet lahdet, pienet järvet, kapeat joet ja kanavat. Ei saa käyttää tuulennopeuden ollessa suurempi kuin 4 boforia ja / tai aallonkorkeuden ollessa suurempi kuin 0,5 m.

Käyttöä koskevat säännöt Turvallisuusohjeet

Kajakki on testattu ja turvallinen vesiurheiluväline. Siitä huolimatta on erittäin tärkeää, että noudatat seuraavia käyttöohjeita ja määräyksiä:

HUOMIO!

Harkintakykysi ja oman osaamisesi arvioiminen on erittäin tärkeää vesillä liikuttaessa. Älä yliarvioi kuntoasi ja osaamistasi missään tilanteessa. Pysyttele aina rannan läheisyydessä. Huomioi sääolosuhteet, myrskyvaroi-tukset ja mahdolliset valosignaalit.

HUOMIO!

Noudata aina turvallisuusohjeita ja vesillä liikkumista koskevia määräyksiä. Käytä aina pelastusliiviä, joka on tyyppihyväksytty.

VAROITUS!

Lasten tukehtumisvaara! Älä anna lasten leikkiä pakkausmateriaalilla tai tuotteella.

VAROITUS!

Jos kajakista on poistuttu, tulee siihen nousta takaisin keulasta tai perästä, sillä sivuilta nouseminen saattaa aiheuttaa kajakin kaatumisen.

Loukkaantumisvaara!

Varo maalta päin puhaltavaa tuulta! Varo maalta päin tulevaa virtausta!

• Tarkista, että henkilöiden ja tavaroi den paino kajakissa jakaantuu tasaisesti, muutoin kajakki saattaa kaatua.
• Noudata tyyppikilvessä olevia tietoja, sallittua kuormituspainoa ja henkilömäärää sekä varoitusta.
• Noudata aina paikallisia vesiliikennelain määräyksiä.
• Älä kuljeta kajakissa mitään teräviä esineitä.
• Kajakki ei saa joutua kosketuksiin vaarallisten nesteiden ja happojen kanssa. Ne saattavat aiheuttaa korjaamattomia vaurioita.
• Suojaa kajakkia kuumuudelta ja avotulelta. Varo palavia savukkeita!
• Huomioi, että et melo liian lähelle kivikkoista pohjaa, jotta vältetään kajakin vaurioituminen.
• Älä missään tapauksessa poistu kajakista, jos vesillä ollessasi yksi viidestä kammiosta vaurioituu. Neljän ehjän kammion noste riittää pitämään kajakin vedenpinnalla.
• Älä kuljeta kajakkia valmiiksi puhallettuna ajoneuvon katolla.
• Älä anna kajakin ajelehtia tyhjillään vesillä. Ajelehtivaa kajakkia on vaikea saada uimalla kiinni.
• Tarkista aina ennen käyttöä, että mela on mukana kajakissa, muutoin sitä on vaikea ohjata vesillä.

• Älä tee mitään teknisiä muutoksia kajakkiin. Kaikenlaiset muutokset vaarantavat itse kajakin käyttöä.

• Älä käytä kajakkia, kun olet alkoholin tai lääkkeiden vaikutuksen alaisena.

• Älä yliarvioi kuntoasi. Melo vain niin kauas, mistä pystyt vaivatta melomaan takaisin lähtöpaikkaan. Pysy suojaisella rannikkoalueella korkeintaan 300 m:n päässä rannasta. Huomioi muuttuvat tuuli- ja virtausolosuhteet, jotka saattavat vaikeuttaa huomattavasti melomista.

Ainevahinkojen välttäminen!

• Kaikki ilmalla täytettävät tuotteet ovat kylmälle arkoja. Älä koskaan kokoa ja täytä ilmalla tuotetta lämpötilan ollessa alle 15°C.
• Jos ilmanpaine tuotteessa kohoaa auringonpaisteen vuoksi, täytyy se tasata päästämällä ilmaa ulos kajakista.
• Huomioi, että tuote – varsinkin täyteen pumpattuna – ei joudu kosketuksiin kivien, soran tai terävien esineiden kanssa ja että se ei kannettaessa laahaa maata, muutoin kajakin pinta saattaa vaurioitua.
• Käytä turvaventtiileissä vain sopivia pumppusovittimia. Muutoin venttiilit saattavat vahingoittua.
• Älä pumppaa kajakkia liian täyteen, muutoin hitsatut saumat saattavat revetä. Sulje venttiilit tiiviisti pumppaamisen jälkeen.
• Vältä kosketusta terävien, kuumien ja vaarallisten esineiden kanssa.

Kokoaminen

Kokoamiseen tarvitaan kaksi aikuista henkilöä tuotteen koosta johtuen.

Noudata kokoamisen vaiheita ohjeessa esitetyssä järjestyksessä. Tämä koskee varsinkin viiden ilmakammion täyttämistä. Väärä järjestys saattaa aiheuttaa paineen epätasaisen jakautumisen, mikä saattaa johtaa kajakin epätasapainoon ja melonnan vaikeutumiseen.

1. Valitse tasainen ja puhdas alusta, joka on tarpeeksi tilava kajakin avaamiseen ja kokoamiseen. Varmista, että kaikki yksittäiset osat löytyvät pakkauksesta ja että ne ovat moitteettomassa kunnossa.
2. Toisesta kokoamiskerrasta lähtien kajakin kunto tulisi aina tarkistaa. Jos siinä ilmenee vaurioita, reikiä tai repeytymiä, tulisi ne korjata ohjeessa kuvatulla tavalla. Vesillä liikuttaessa mahdollisia vaurioita ei voi korjata paikan päällä.

Kaksilapaisen melan kokoaminen (kuva E)

Huomio:

Melaa voidaan käyttää ilman keskiosaa myös kahtena yksilapaisena melana.

- Työnnä ensin molemmat tipparenkaat molempien putkien päihin asettaen ne painonappien taakse. Yhdistä sitten molemmat melaputket keskiosaan niin, että painonapit lukittuvat kuuluvasti ja näkyvästi.

Kierreventtiilien asentaminen (kuva F)

Kajakin ylemmät sivukammiot ♦ Sn varustettu kierreaukoilla, johon pakkauksen mukana toimitetut kierreventtiilit asennetaan.

Aseta venttiilin silmukka A kierreaukkoon B niin, että se asettuu tukevasti aukossa sijaitsevaan uraan. Asettaminen vaatii hieman tarkkuutta ja kärsivällisyyttä, mutta se täytyy suorittaa kunnol- la, jotta venttiili ei pääse irtoamaan aukosta.

Kierrä venttiilin korkkia © myötäpäivään, jotta venttiili kiinnittyy tiukasti kierreaukkoon.

Pumppaaminen

HUOMIO!

• Täytä ilmakammiot oikeassa järjestyksessä.
• Suositeltava ilmanpaine on 0,05 bar (= 50 mbar = 0,73 psi).
• Vältä ilmakammioiden liiallista täyttämistä, muutoin tuote saattaa pingottua liikaa tai hitsatut saumat saattavat revetä.
• Käytä tuotteen pumppaamiseen tavallista jalkapumppua tai kaksoismäntäpumppua sopivine tarvikkeineen sekä tarvittaessa painemittaria.
• Älä käytä pumppaamiseen kompressoria tai paineilmapulloa. Ne saattavat vahingoittaa tuotetta.
• Pumppaa kaikkiin ilmakammioihin tarpeeksi ilmaa.

Pumppaamisjärjestys (kuva G)

Pumppaa ilmakammiot seuraavassa järjestyksessä:

1. ① Pohjakammio ja tulppaventtiili
2. ⑦Alempi sivukammio ja tulppaventtiili
3. Ⓤlempi sivukammio ja kierreventtiili
4. ⒹAlempi sivukammio ja tulppaventtiili
5. ⓣlempi sivukammio ja kierreventtiili

□ = Merkintä kajakissa

Käyttöpaineen tarkistaminen

TÄRKEÄÄ!

PVC-materiaali venyy ensimmäisen pumppauksen aikana hieman tavallista enemmän eikä se palaudu takaisin alkuperäiseen kokoonsa.

Ota huomioon, että tiedot saattavat hie- man vaihdella maihinnousupaikasta ja lämpötilasta riippuen.

Pumppaa ilmakammiot 1/7 3in täyteen, että niiden pinta tuntuu kiinteältä ja tasaiselta.

Kunkin ilmakammion pinta tulisi vielä hieman painua sisään, kun painat sitä peukalolla.

Mittamerkki ja kontrollimitta (kuva H, I)

Ilmakammioiden käyttöpainen tarkistamista varten aseta kontrollimitan ⚡ ⚠ 0 (kuva I) mittamerkin kohdan ◀0 (kuva H) ylle tuotteen päälle.

Ensimmäisellä pumppauskerralla mittamerkin lukema El saa ylittää kontrollimitan lukemaa A.

Seuraavilla pumppauskerroilla mittamerkin lukeman 10 tulee sijaita kontrollimitan lukemien A ja 10 välillä.

Ilmakammioiden täyttäminen

① Pohjakammio ja tulppaventtiili
2/4Alempi sivukammio ja tulppaventtiili (kuva J)

1. Avaa venttiilin korkki A.
2. Täytä kukin kammio ilmalla.
3. Sulje venttiilin korkki ja paina se kevyesti venttiilin sisään.
   3/5Ylempi sivukammio ja kierreventtiili (kuva F)
4. Täytä ylemmät sivukammiot 📋 malla ja sulje venttiilin korkki 📁yötäpäivään kiertämällä.

Etuistuin, perän roiskesuoja ja istuin, keulan roiskesuoja, kolmiotyyny (kuva K - N)

Huomio:

Kiinnitysnarut voidaan solmia merimiestai kahdeksikkosolmuun (kuva K, L)

1. Etuistuin (kuva M, N)

Täytä kaikki kammiot ilmalla. Aseta istuin ylempien sivukammioiden 📄/¶alapuolelle, jotta istuin kiinnittyy tukevasti paikoilleen. Kiinnitä istuin 80 cm:n pituisella narulla pohjakammion

① kiinnitysrenkaisiin (kuva M) sekä 150 cm:n pituisilla naruilla ristikkäin sivukammioiden Ⓐa ⑤ renkaisiin (kuva N).

2. Perän roiskesuoja ja istuin

Täytä kaikki kammiot ilmalla. Aseta istuin ylempi- en sivukammioiden 3/5alapuolelle, jotta istuin kiinnittyy tukevasti paikoilleen. Kiinnitä perän roiskesuoja ja istuin 280 cm:n pituisella narulla ristikkäin sivukammioiden 3a Kenkaisiin.

3. Keulan roiskesuoja

Täytä kaikki kammiot ilmalla ja kiinnitä keulan roiskesuoja 280 cm:n pituisella narulla ristikkäin sivukammioiden ⚙ ja ⚣renkaisiin.

4. Kolmiotyyny

Sijoita ilmalla täytetty kolmiomainen tyyny tiukasti kajakin kokkaan, se toimii edessä istuvan jalkatukena.

Kajakin purkaminen

Irrota etuistuin, perän roiskesuoja ja istuin, keulan roiskesuoja ja kolmiotyyny.

Ilman poistaminen

Poista ilma kajakista seuraavasti:

1. Poista ilma pohjakammiosta ①, alemmista sivukammioista /2, ehuistuimesta , peän roiskesuojasta ja istuimesta , teulan roiskesuojasta ②etämällä venttiilin korkit ulos venttiilien sisältä ja painamalla niitä kevyesti yhteen tai käyttämällä ilmanpoistoputkea .③
2. Ilma poistuu sivukammioista ④ertämällä kierreventtiilit ulos aukoista.

Kajakin säilytyspussi

Tuotteen mukana toimitetaan säilytyspussi jossa kajakkia voidaan kuljettaa ja säilyttää. Käytä säilytyspussin sulkemiseen 200 cm:n pituista narua. Sen lisäksi säilytyspussia voidaan käyttää kajakissa esim. eväiden ja vaatetuksen säilytykseen. Huomioi, että säilytyspussi ei ole vesitiivis. Älä säilytä kosteudelle arkoja tavaroita kuten esim. kameraa säilytyspussissa. Kun säilytyspussia käytetään kajakissa, kätevämpää on poistaa siitä naru, rullata pussinsuu kiinni ja sulkea se tarrasulkimien avulla.

Säilytyspussi pikkutarvikkeille

Tuotteeseen kuuluu lisäksi roiskevesisuojattu säilytyspuss Bjoka voidaan kiinnittää tarrasulkimilla etuistuimen takaosaan. Siinä voidaan säilyttää pikkutarvikkeita, mutta se ei myöskään ole täysin vesitiivis. Älä säilytä pussissa mitään kosteudelle arkoja tavaroita.

Kantaminen

Kajakki täytyy kantaa aina kahden henkilön voimin perässä ja keulassa sijaitsevien kantohihnojen avulla.

Hoito / Huolto / Säilytys

HUOMIO!

Käytä hoitoon vain aineita, jotka eivät sisällä happoa tai bensiiniä. Älä koskaan käytä silikonipohjaisia tuotteita.

1. Puhdista kajakki huolellisesti jokaisen käytön jälkeen. Käytä puhdistukseen puhdasta ja mietoa saippuavettä, jolla suolakristallit, hiekansirut ja muut epäpuhtaudet huuhtoutuvat pois. Anna kajakin kuivua kunnolla pesun jälkeen.

2. Aseta molemmat sivuosat kajakin sisään ja taita kajakki huolellisesti yhteen.

3. Säilytä kajakki puhtaassa ja kuivassa paikassa, jossa ei ole suoraa auringonsäteilyä ja jossa lämpötila pysyy tasaisena. Huolehdi siitä, että se on taitettu tasaisesti säilytyspaik kaan, jossa se on jyrsijöiden ulottumattomissa.

Korjaukset

HUOMIO!

Älä suorita itse suurempia korjauksia.

Pienet korjaukset voit tehdä toimitukseen kuulu- van korjaussetin avulla.

1. Poista ilma kajakista ja puhdista korjattava kohta alkoholipitoisella aineella. Karhenna repeytymän tai reiän alue kevyesti hienolla hiekkapaperilla.
2. Leikkaa sopivan kokoinen paikkapala, joka peittää sekä vaurioituneen kohdan että 1,25 cm kaikilta sivuilta.
3. Levitä liimaa sekä kajakin pintaan että myös paikkapalaan. Anna liiman kuivua n. 3 minuuttia.
4. Paina paikkaa kajakin pintaan pehmeällä esineellä. Huolehdi siitä, että suoritat korjaukset tasaisella pinnalla. Poista mahdolliset ilmakuplat pyöreällä esineellä painamalla sitä kevyesti keskeltä reunoihin päin.
5. Korjauksen jälkeen odota vähintään 12 tuntia ennen kuin pumppaat kajakkiin ilmaa.

Hävittämistä koskevat ohjeet

Hävitä pakkaus ja tuote ympäristöystävällisesti ja lajiteltuna! Hävitä tuote paikkakuntasi jätelaitoksen kautta. Noudata voimassa olevia määräyksiä.

3 vuoden takuu

Tämä tuote on valmistettu erityistä tarkkuutta noudattaen ja jatkuvan tarkastuksen alaisena. Tälle tuotteelle saat kolmen vuoden takuun ostopäivästä lähtien. Säilytä kassakuitti huolellisesti. Takuu koskee ainoastaan materiaali- ja valmistusvirheitä ja raukeaa, jos tuotetta käytetään vääränlaisesti tai ei määräysten mukaisesti. Tämä takuu ei rajoita laissa määrättyjä oikeuksiasi, erikoisesti koskien takuu- ja reklamointioikeuksia.

Mahdollisissa reklamaatiotapauksissa ota meihin yhteyttä soittamalla allaolevaan asiakaspalvelunumeroon tai lähettämällä viesti sähköpostitse. Asiakaspalvelijamme sopivat kanssasi tarvittavista toimenpiteistä mitä pikimmin. Palvelemme sinua joka tapauksessa henkilökohtaisesti.

Mahdolliset korjaukset, jotka on suoritettu tämän takuun, laillisen reklamointioikeuden tai harkintaoikeuden perusteella eivät pidennä takuuaikaa. Tämä koskee myös vaihdettuja ja korjattuja osia. Takuuajan päätyttyä suoritetut korjaukset ovat maksullisia.

IAN: 103565

FI Huolto Suomi

Tel.: [phone]

E-Mail: [e-mail]

Voit tilata kaikki tuotteet myös suoraan verkkokaupastamme osoitteesta: www.delta-sport.info

Kirjoita kohtaan „Lähettäjä/tilaaja“ nimesi, osoitteesi ja puhelinnumerosi (mahdollisia kysymyksiä varten) painokirjaimin.

Lähettäjä/tilaaja

(merkitse täydellisesti ja painokirjaimin)

Sukunimi, etunimi

Katuosoite

Postinumero, paikkakunta

Puhelin

Lisätarvikkeidemme toimitus tapahtuu pankkisiirtona tai PayPalin kautta tehtyä ennakkomaksua vastaan.

Ilmoita maksaessasi ehdottomasti tuotenumero sekä nimesi ja osoitteesi.

Maksutiedot:

Lähetä PayPal-maksusi osoitteeseen:

[e-mail]

Postiosoitteemme:

SERVICE.DELTA-SPORT.COM

HÜTTMANNSWEG 11

D-24641 HÜTTBLEK

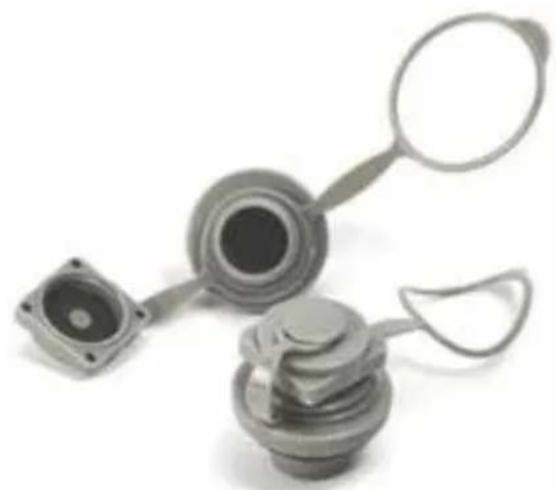

103565_Kajakin venttiilin tuplapakkaus

Tuotenro. 80380

MääräTuoteHirota / sarja

Kokonaissumma

x 5,50 €80380 €

Lähetyskulut

5,00 €

Kiinteä lähetysmaksu on voimassa vain Saksassa.

Tiedustele verkkokaupasta, mikä lähetysmaksuksi tulee Saksan ulkopuolella.

Yhteensä

€

AllekirjoitusPaikka/päivämäärä
