POWXG9442 - Pumpe PowerPlus - Gratis brugsanvisning og manual

Produkttype	Elektrisk havepumpe
Mærke	PowerPlus
Model	POWXG9442
Forsyningsspænding	230 V ~ 50 Hz
Nominel effekt	800 W
Nominelt tryk	0,4 MPa (4 bar)
Maks. trykhøjde	40 m
Maks. sugehøjde	8 m
Maks. flow	3200 L/h
Maks. vandtemperatur	35 °C
Beskyttelsesgrad	IPX4
Kabellængde	1,2 m
Vægt	9,03 kg
Husmateriale	Plast
Suge tilslutningsdiameter	25 mm (1")
Tryk tilslutningsdiameter	20 mm (3/4")
Anbefalet brug	Rent vand (vanding, havevanding)
Lydstyrke (LwA)	84 dB(A)
Garanti	36 måneder
Indhold i emballagen	Pumpe med kabel, brugsanvisning
Funktioner	Manuel start, indbygget filter, tænd/sluk kontakt

Ofte stillede spørgsmål - POWXG9442 PowerPlus

Hvordan starter man POWXG9442 pumpen?

Før første brug, fyld sugerøret og pumpen med vand gennem åbningen i det indbyggede filter. Sørg for at tilbageløbsventilen er monteret, og at slangen er tæt. Tilslut og tænd.

Hvad gør man, hvis pumpen ikke leverer vand?

Kontroller at pumpen er startet (fyldt med vand). Tjek tætheden af sugerøret og rengør filteret i tilbageløbsventilen. Sørg for at vandudløbet er åbent for at udlufte.

Kan pumpen køre tør?

Nej, pumpen må aldrig køre tør, da det kan beskadige den uopretteligt. Sørg altid for, at den er fyldt med vand før start.

Hvad er den maksimale temperatur for pumpet vand?

Vandtemperaturen skal være mellem 4 °C og 35 °C. Pump ikke varmt eller frosset vand.

Hvordan rengør man det indbyggede filter?

Tag stikket ud af pumpen. Skru filterdækslet af, fjern filterpatronen og rengør den under rindende vand. Sæt den på plads og skru dækslet på.

Kan jeg bruge pumpen i en swimmingpool?

Nej, pumpen er ikke egnet til brug i swimmingpool, sø eller andre steder, hvor personer kan komme i kontakt med vandet, da den ikke har beskyttelse mod elektrisk stød i vand.

Hvilke sikkerhedsforanstaltninger skal jeg tage?

Brug en fejlstrømsafbryder på 30 mA. Brug aldrig pumpen i regn. Tag altid stikket ud før vedligeholdelse. Brug ikke med brændbare væsker.

Har pumpen garanti?

Ja, pumpen har en garanti på 36 måneder mod produktionsfejl. Skader som følge af forkert brug eller normal slitage er ikke dækket.

Hvilke tilbehør følger med pumpen?

Emballagen indeholder pumpen med et strømkabel på 1,2 m og en brugsanvisning. Slanger og tilbageløbsventiler skal købes separat.

Hvad gør man ved motorstop?

Tag stikket ud. Prøv at dreje ventilatorbladet forsigtigt med en skruetrækker. Hvis akslen sidder fast, kontakt et autoriseret værksted.

BRUGSANVISNING POWXG9442 PowerPlus

Maskinen er kun beregnet til privat bruk.

1 x vannpumpe med 1,2 m ledning

Håndbok

Hvis du oppdager manglende eller skadede deler må du ta kontakt med forhandleren.

4 SYMBOLFORKLARING

Vannpumpen må være godt jordet. En kortslutning vil medføre at garantien ikke gjelder. Hvis det er nødvendig å forlenge den originale kabelen, må det benyttes en kabel med samme tverrsnitt.

7 BRUK

Bruk ikke løsemidler som bensin, alkohol, ammoniakk osv. Slike stoffer skader kunststoffdelene.

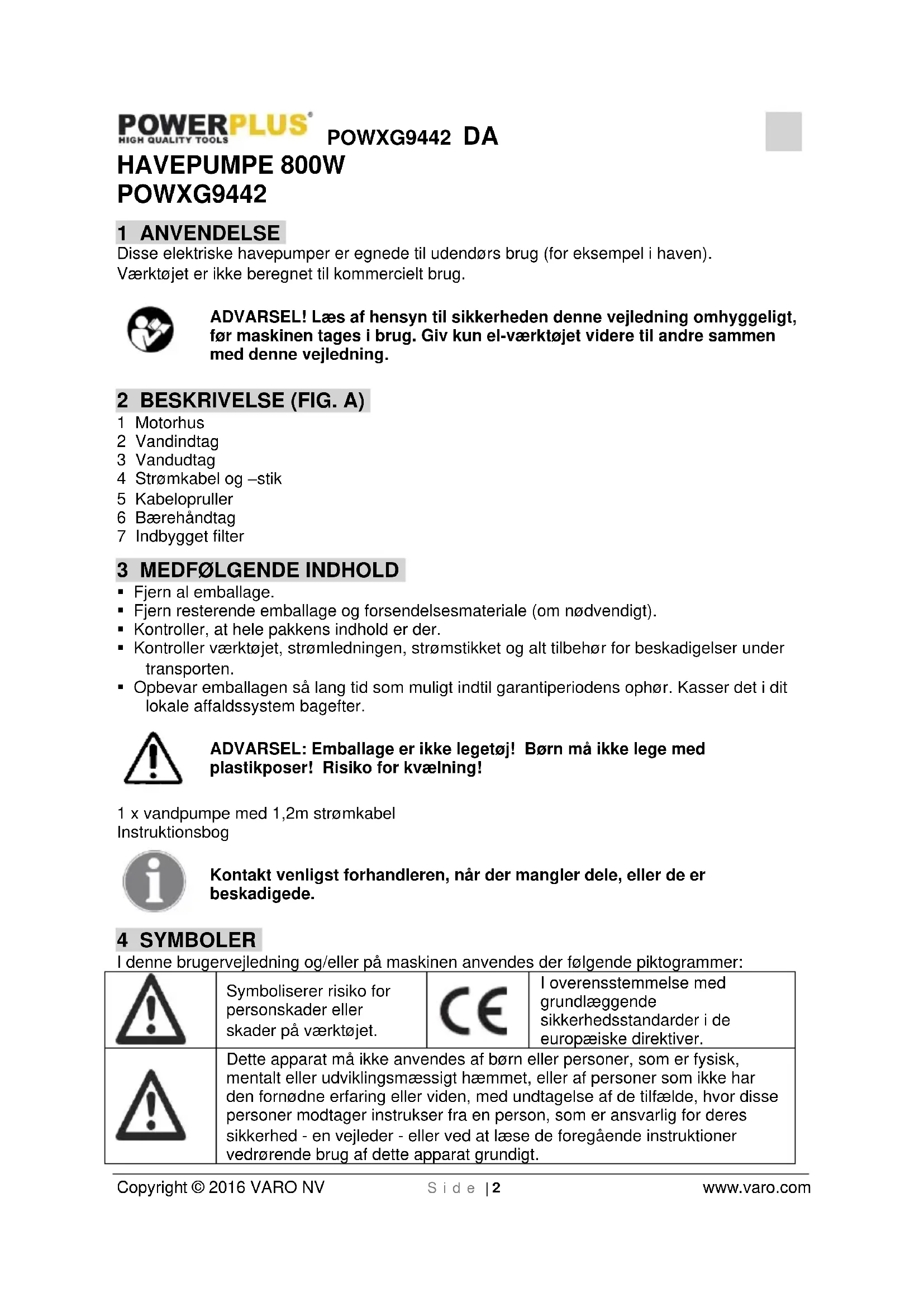

Disse elektriske havepumper er egnede til udendørs brug (for eksempel i haven). Værktøjet er ikke beregnet til kommercielt brug.

ADVARSEL! Læs af hensyn til sikkerheden denne vejledning omhyggeligt, før maskinen tages i brug. Giv kun el-værktøjet videre til andre sammen med denne vejledning.

2 BESKRIVELSE (FIG. A)

1 Motorhus
2 Vandindtag
3 Vandudtag
4 Strømkabel og -stik
5 Kabelopruller
6 Bærehåndtag
7 Indbygget filter

3 MEDF∅LGENDE INDHOLD

■ Fjern al emballage.
- Fjern resterende emballage og forsendelsesmateriale (om nødvendigt).
- Kontroller, at hele pakkens indhold er der.
- Kontroller værktøjet, strømledningen, strømstikket og alt tilbehør for beskadigelser under transporten.
- Opbevar emballagen så lang tid som muligt indtil garantiperiodens ophør. Kasser det i dit lokale affaldssystem bagefter.

ADVARSEL: Emballage er ikke legetøj! Børn må ikke lege med plastikposer! Risiko for kvælning!

1 x vandpumpe med 1,2m strømkabel Instruktionsbog

Kontakt venligst forhandleren, när der mangler dele, eller de er beskadigede.

4 SYMBOLER

I denne brugervejledning og/eller på maskinen anvendes der følgende piktogrammer:

	Symboliserer risiko for personskader eller skader på værktøjet.		I overensstemmelse med grundlæggende sikkerhedsstandarder i de europæiske direktiver.
	Dette apparat må ikke anvendes af børn eller personer, som er fysisk, mentalt eller udviklingsmæssigt hæmmet, eller af personer som ikke har den fornødne erfaring eller viden, med undtagelse af de tilfælde, hvor disse personer modtager instrukser fra en person, som er ansvarlig for deres sikkerhed - en vejleder - eller ved at læse de foregående instruktioner vedrørende brug af dette apparat grundigt.

5 SPECIFIKKE SIKKERHEDSFORSKRIFTER

• Denne vandpumpe er udstyret med beskyttelse mod vandsprøjt og skal placeres et tørt sted. Vandpumpen må ikke placeres eller bruges i regn eller på tugtige steder.
• Vandpumpen må ikke bruges til brandfarlige eller skadelige væsker.
• Man skal undgå at bruge vandpumpen ubelastet.
• Vandpumpen er beregnet til rent vand. Pumpen er beregnet til vanding i haven, vandforsyning i husholdningen, overrisling i have eller på landbrugsjord.
• Vandpumpen må ikke bruges i længere tid til vand eller anden væske indeholdende urenheder, sand, sten, klæbrige bestanddele e.l. Da den pumpede væske kan indeholde kemisk ætsende bestanddele, skal man sørge for især at undgå, at disse bestanddele påvirker materialet, pumpen er lavet af. Det er ikke tilladt at bruge denne vandpumpe til transport af drikkeyand.

Dette apparat må ikke anvendes af børn eller personer, som er fysisk, mentalt eller udviklingsmæssigt hæmmert, eller af personer som ikke har den fornødne erfaring eller viden, med undtagelse af de tilfælde, hvor disse personer modtager instrukser fra en person, som er ansvarlig for deres sikkerhed - en vejleder - eller ved at læse de foregående instruktioner vedrørende brug af dette apparat grundigt.

6 MONTERING

• Strømmen til vandpumpen skal afbrydes, mens den installeres.
• Installation af udstyret skal udføres et tørt og godt ventileret sted med en omgivende temperatur på under 40°C.
• Hvis det pumpede vand kan resultere i oversvømmelse af området, der skal vandes, kan der træffes forskellige forholdsregler (f.eks. installation af en anordning, der bortleder det ekstra vand, en alarm, en nødpumpe, vandbeholder e.l.). Vores firma bærer dog ikke ansvaret for sådanne tab.
• Før brug skal man kontrollere pumpen med henblik på sikkerhed, og man skal checke, at kablet og stikket ikke er beskadiget. Det er strengt forbudt at bruge en beskadiget pumpe

6.1 Elektrisk tilslutning

• Elektrikeren, der sørger for installationen, skal kontrollere, at den elektriske tilslutning en udført korrekt og tilsluttet jord.
• Man skal kontrollere mærkestrømmen for den elektriske kontakt med beskyttelsesafbryderen - den skal være 30 mA.

6.2 Jord

Vandpumpen skal jordes korrekt. I tilfælde af kortslutning dækker garantien ikke. Hvis kablet er for kort, skal det udskiftes med et længere med samme specifikationer.

7 BETJENING

Pumperne Er Ikke Såkaldte selvansugende pumper. Del Betyder, At sugeslangen først skal forsynes med:

1 Tilbageslagsventil med filter; den sikrer, at slangen og pumpen ikke kører tør, når pumpen er blevet stoppet. Denne del af slangen hænger i våndet, der skal pumpes væk.
2. Slangestuds med omløbermøtrik: denne ende af slangen kobles til pumpens forside.
3 Begge disse to tilbehørsdele skal fastgøres korrekt på slangen ved hjælp af slangeklemmen.
Det er bedst at fylde slangen med vand, før den fastgøres på pumpen. Derefter skrues trevejshanen eller en anden 25mm (1") -forbindelse på pumpens udløb; udløbet sidder oven på pumpen.

Derefter skal du fylde pumpen med vand igennem det indbyggede filter, hvorefter hætten skrues på igen.

Når nu både pumpehuset og slangen er fyldt med vand, kan pumpen startes på afbryderen. Nu begynder pumpen med det samme at pumpe vand (pa auto-versionen fyldes først trykbeholderen, så det varer nogle sekunder, før der kommer vand ud af den tilkoblede slange).

Når pumpen derefter stoppes igen, bliver der vand stående i pumpehuset og slangen, således at der med det samme pumpes vand, når pumpen senere startes igen. Hvis der ikke er monteret en tilbageslagsventil, eller hvis tætningen mellem ventil og slange ikke er tilstrækkelig tæt (slangeklemme!), kan våndet strømme ud igen, således at der igen skal fyldes vand i pumpehus og slange, så pumpen funktionerer korrekt.

7.1 Trykrør

Trykrøret transporterer våndet fra pumpen til det sted, hvor det skal bruges (f.eks. en hane). For at reducere friktionstabet, forårsaget af vandtrykket, anbefaler vi, at der bruges et trykrør med en diameter på mindst 20mm ( ^3/_4 ).

• Når vandpumpen er startet, skal vandudløbet (f.eks. en hane eller vandingsanlæg) være åben for at tømme røret for luft. Hvis vandudløbet er lukket, kan pumpen beskadiges på grund af overophedning, når den har kort i mere end 5 minutter.
• Pumpen må ikke udsættes for frost, og om vinteren skal den anbringes et sted, hvor det ikke kommer til at fryse.
• Sand og sten i det opsugede vand kan hurtigt slide pumpen og reducere dens kapacitet. Der skal derfor installeres et filter.
• Denne vandpumpe er ikke beregnet til langtidsdrift, f.eks. i industri eller minedrift eller i et vandrecirkuleringssystem.

7.2 Sikkerhedskrav

• Strømforsyningen skal være i overensstemmelse med specifikationerne på produktet. Spørg om nødvendigt hos det lokale elværk vedrørende krav til installationen. Hvis pumpen eller kablet ikke er i overensstemmelse med strømforsyningen, må pumpen ikke tilsluttes!
• Pumpen må aldrig bæres i kablet.
• Stikket må ikke afmonteres, og kablet må ikke afkortes. Hvis det gøres, dækker garantien ikke længere. Tilslutningen skal holdes tør (stik og stikkontakt).
• Pumpen er ikke beregnet til brug i svømmebassiner eller sør eller andre steder, hvor personer kan komme i kontakt med våndet. Den må derfor ikke bruges til sådanne formål.
• Strømmen til pumpen skal afbrydes, når den rengøres, og mens der udføres vedligeholdelse på bassinet. Pumpen er beregnet til pumpning af vand med en temperatur på mindst 4°C og højst 35°C.
• Pumpen må ikke løbe tør, da det forårsager uoprettelig skade.
• Pumpen skal altid frakobles fra strømforsyningen før rengøring og vedligeholdelse.
• Kamrene skal rengøres af og til. De skylles med rent vand, så de ikke tilstoppes af urenheder.

8 RENG∅RING OG VEDLIGEHOLDELSE

Bemærk! Tag strømstikket ud at stikkontakten før der udføres nogen form for arbejde på maskinen.

8.1 Rengøring

- Under normale forhold kræver pumpen ingen vedligeholdelse. Den bør dog ikke anbringes ude i regnen eller steder, hvor der er fugtigt, snavset eller forekommer frostgrader.

- Pumpen må ikke udsættes for frostgrader, og man skal undgå tørløb og pumpning af urent vand.

- Hvis elkablet er beskadiget, skal det udskiftes af autoriseret personale. Beskadigelser på grund af kortslutning dækkes ikke af garantien.

- Hvis der er problemer med pumpen, skal reparationer, der dækkes af garantien, udføres af et autoriseret reparationsværksted.

Brug aldrig opløsningsmidler som benzin, alkohol, ammoniakvand osv. Disse opløsningsmidler kan skade plasticdelene.

8.2 Rengøring af det indbyggede filter.

Pumpen er forsynet med et indbygget filter. Det snavs, der sætter sig fast på filterets trådnet, skal fjernes regelmæssigt.

Rengøring af filterenheden:

• Sluk for pumpen og træk stikket og af stikkontakten.
• Skru filterlåget af huset.
• Tag filterkassetten ud og rengør den under rindende vand.
• Sæt filterkassetten på plads og luk låget til igen. Sæt stikket i kontakten og tænd for pumpen.

9 TEKNISKE DATA

Type	POWXG9442
Nominal spænding	230 V
Nominel frekvens	50 Hz
Nominel effekt	800 W
Nominelt tryk	0,4 mPa – 4 bar
Maks. sugehøjde	7 m
Int. beskyttelsesgrad	IPX4
Max. vandtemperatur	35°C
Løft	40 m
Kabellængde	1,2 m
Max. pumpekapacitet	3200 l/time
Min. diameter sugerør	1" (25 mm)
Min. diameter trykrør	34 " (20 mm)
Trykbeholderens kapacitet	/
Pumpehus- / beholdermateriale	Plastik/ -
Vægt	9,03 kg
Egnet til	Rent vand

10 ST∅J

Støjemissionsværdier er målt i overensstemmelse med gældende standarder. (K=3)

Lydeffektniveau LwA 84 dB(A)

BEMÆRK: brug høreværn når lydtrykket er over 85 dB(A).

11 FEJLFINDING

PROBLEM	MULIG ÅRSAG	AFBJÆIPNING
Elmotoren kører, men pumpen suger ikke vand.	1. Efter pumpen er startet, fyldes pumpehuset ikke med vand.	1. Fyld pumpen med vand.
	2. Sugerøret ikke fastgjort rigtigt.	2. Check de anbefalede og brugte dele og komponenter til pumpen, f.eks. forbindelse til sugør, forbindelse til trykrør, klemring. sugerør, etc., herunder skrue-tætningsbånd af Teflon eller hampsnor. Pumpen fungerer kun korrekt, hvis forbindelserne er tætte.
	3. Filteret i enden i sugerøret er tilstoppet.	3. Rengør ventilen i enden af sugerøret samt filteret.
	4. Luften kan ikke presses ud al trykrøret, fordi vandudløbet et lukket.	4. Når pumpen begynder at suge, åbnes vandudløbet (f.eks. hanen, mundstykket på vandingsaggregatet etc.).
	5. Ventetiden svarer ikke til den angivne.	5. Fyld hele sugerøret med vand og check igen mindst 7 minutter efter pumpen er startet.
	6. For stor sugehøjde (>8m).	6. Reducer sugehøjden.
	7. Kontraventilen suger ikke vand op.	7. Check vandniveauet i brønden eller vandbassinet. Om mulig! øges sugerørets længde.
Elektromotoren starter Ikke.	1. Ingen strømforsyning.	1. Check strømforsyningen.
	2. Ventilatorkappen hindrer vingen i al rotere.	2. Tag stikket ud og afmonter ventilatorkappen med en skruetrækker, derefter monteres den «gen, idel man checker, om ventilatoren kan rotere frit.
	3. Ventilator blokeret.	3. Tag stikket ud og bevæg akslen med en skruetrækker gennem ventilatorkappen. Hvis akslen er blokeret, sendes den til et værksted så den kan blive efterset.
Der strømmer for lidt vand ud.	1. For stor sugehøjde (>8m).	1. Check sugehøjden.
	2. Filteret i enden af sugerøret tilstoppet.	2. Rens filteret.
	3. Vandniveauet er blevet for lavt.	3. Sæt kontraventilen i dybere vand.
	4. Urenheder har reduceret pumpens kapacitet.	4. Rengør pumpens kappe, sugerøret og udløbsrøret med en højtryksrenser.
Den termiske afbryder kan ikke afbryde pumpen.	1. Elmotoren er overbelastet på grund af friktion, der forårsages af urenheder i motoren.	1. Rengør motorkappen med højtryksrenser.
Afbryderen på pumpen er altid tændt eller slukket (OFF eller ON).	1. Der er ikke sat kontraventil i sugerøret.	1. Kontroller, om der er montere! en kontraventil i sugerøret.
Pumpen tænder og slukker otte (når den bruges i husholdningsvandfor syning).	1. Revne i gummimembran i trykbeholderen.	1. Udskift gummimembran eller beholder.
	2. Der er ikke trykluft i beholderen.	2. Brug en passende ventil og slut den til en trykluftforsyning på 1,8 bar og fyld beholderen med luft.

12 GARANTI

• Produktet dækkes af garanti i henhold til gældende retlige bestemmelser i en periode på 36 måneder fra den første købers købsdato.
• Garantien dækker alle materiale- eller produktionsfejl. Den omfatter ikke: batterier, opladere, dele, der udsættes for normal slitage, såsom lejer, børster, ledninger, stik eller tilbehør såsom bor, borebits, savklinger, osv., beskadigelse eller defekter som følge af misbrug, ulykke eller ændring eller transportomkostninger.
• Beskadigelse og/eller defekter som følge af misbrug er heller ikke omfattet af nærværende garanti.
• Vi fraskriver os også alt ansvar for enhver personskade som følge af forkert brug af værktøjet.
• Reparationer må kun udføres af et autoriseret kundeservicecenter til Powerplusværktøjer.
• Du kan altid få mere information på tlf. 00 32 3 292 92 90.
• Alle transportomkostninger skal altid afholdes af kunden, medmindre andet er aftalt skriftligt.
• Ligeledes kan der ikke forlanges erstatning under nærværende garanti, hvis skaden på apparatet er opstået som følge af uagtsom vedligeholdelse eller overbelastning.
• Garantien dækker ikke skader der opstår som følge af gennemtrængt væske, overdreven støveksponering, bevidst beskadigelse (forsætligt eller ved grov uagtsomhed), upassende anvendelse (brug til formål som apparatet ikke er egnet til), ukompetent brug (såsom ikke at respektere instrukserne i denne vejledning), inkompetent montering, lynnedslag, forkert netspænding. Denne liste er ikke fuldstændig.
• Accept af krav under garantien kan ikke føre til forlængelse af garantiperioden eller påbegyndelsen af en ny garantiperiode, hvis apparatet udskiftes.
• Apparater eller dele, som udskiftes under garantien, bliver Varo NV's ejendom.
• Vi forbeholder os retten til at afvise alle krav, hvis købet ikke kan bekræftes, eller hvis det er tydeligt, at produktet ikke har været behørigt vedligeholdt. (rene udluftningsåbninger, regelmæssig service af kulbørster,...)
• Købskvitteringen skal opbevares som bevis på købsdatoen.
• Det samlede værktøj skal returneres til forhandleren i rimelig ren stand, i den originale plæseformede æske (hvis relevant for enheden) sammen med købsdokumentation.

13 MILJ∅

Hvis maskinen skal skiftes ud efter lang tids brug, må den ikke bortskaffes som husholdningsaffald, men skal bortskaffes på en miljømæssigt forsvarlig måde. Affald produceret af de elektriske maskiner må ikke behandles som normalt husaffald. Sørg for at genbruge det, hvor der findes egnede anlæg til det. Kontakt den lokale instans eller forhandleren for at få rådgivning om indsamling og bortskaffelse.

14 KONFORMITETSERKLÆRING

VARO N.V. – Joseph Van Instraat 9 – BE2500 Lier – Belgien, erklærer hermed, at

Apparatbeskrivelse: Havepumpe

Varemærke: POWERplus

er i overensstemmelse med de væsentlige krav og andre relevante bestemmelser i gældende europæiske direktiver, der er baseret på anvendelse af europæiske harmoniserede standarder. Enhver uautoriseret modifikation af apparatet ugyldiggør denne erklæring.

EU-direktiver (herunder eventuelle tillæg frem til datoen for undertegnelsen):

2011/65/EU

2006/95/EF

2004/108/EF

2000/14/EC Annex V LwA 81dB(A) / 84dB(A)

Harmoniserede europæiske standarder (herunder eventuelle tillæg frem til datoen for undertegnelsen):

EN60335-1:2013

EN60335-2-41:2003

EN55014-1:2006

EN55014-2:1997

EN61000-3-2:2006

EN61000-3-3:2013

Indehaver af den tekniske dokumentation: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Undertegnede handler på vegne af selskabets administrerende direktør,

Hugo Cuypers

Regulatory Affairs (afdelingen for juridiske anliggender)

26/06/2015
