KÄYTTÖOHJE POWXG9442 PowerPlus

8.2 Sisäänrakennetun suodattimen puhdistaminen ................................................... 5

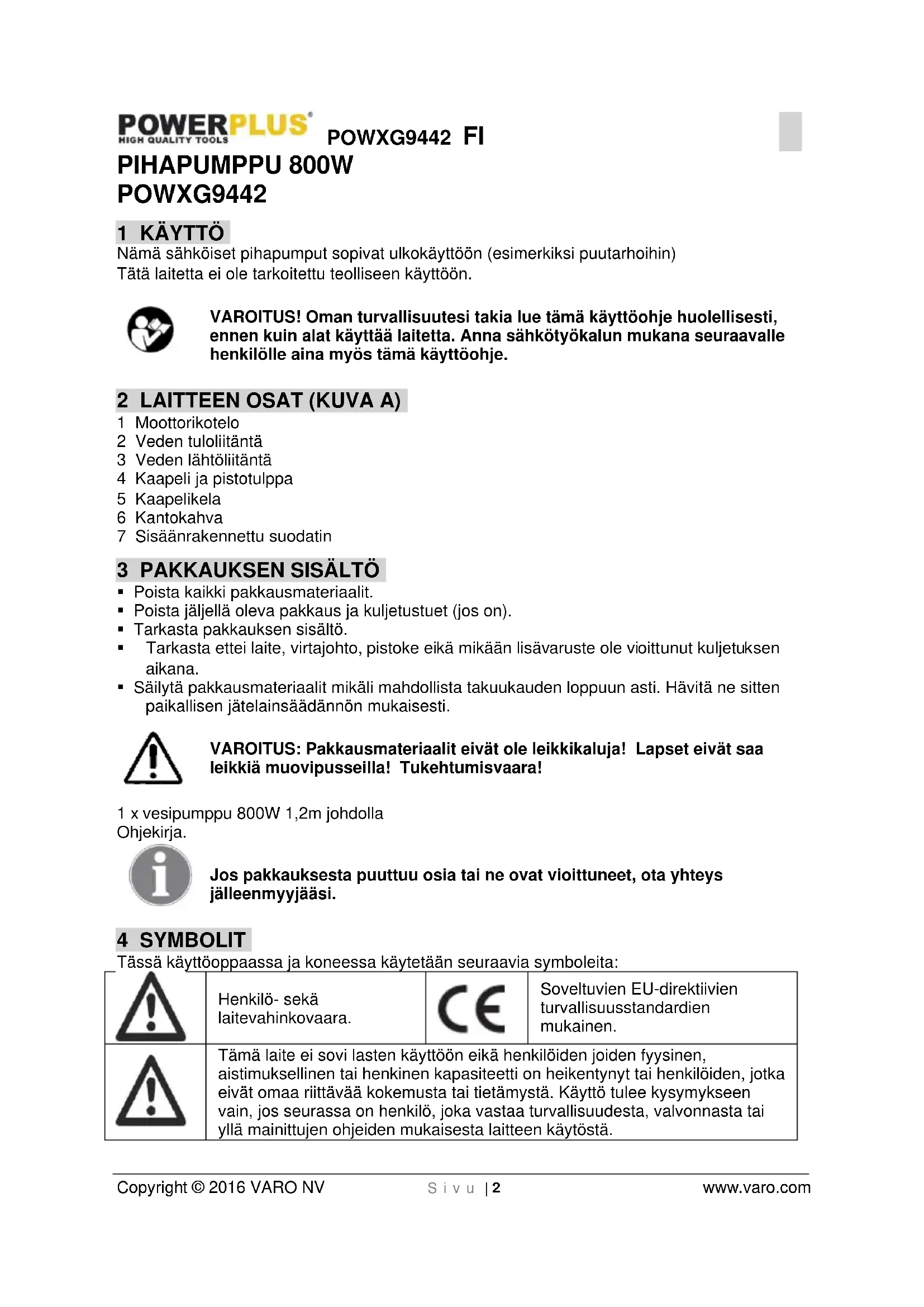

Copyright © 2016 VARO NV S i v u | 2 www.varo.com PIHAPUMPPU 800W POWXG9442 1 KÄYTTÖ Nämä sähköiset pihapumput sopivat ulkokäyttöön (esimerkiksi puutarhoihin) Tätä laitetta ei ole tarkoitettu teolliseen käyttöön. VAROITUS! Oman turvallisuutesi takia lue tämä käyttöohje huolellisesti, ennen kuin alat käyttää laitetta. Anna sähkötyökalun mukana seuraavalle henkilölle aina myös tämä käyttöohje. 2 LAITTEEN OSAT (KUVA A) 1 Moottorikotelo 2 Veden tuloliitäntä 3 Veden lähtöliitäntä 4 Kaapeli ja pistotulppa 5 Kaapelikela 6 Kantokahva 7 Sisäänrakennettu suodatin

3 PAKKAUKSEN SISÄLTÖ

Poista kaikki pakkausmateriaalit. Poista jäljellä oleva pakkaus ja kuljetustuet (jos on). Tarkasta pakkauksen sisältö. Tarkasta ettei laite, virtajohto, pistoke eikä mikään lisävaruste ole vioittunut kuljetuksen aikana. Säilytä pakkausmateriaalit mikäli mahdollista takuukauden loppuun asti. Hävitä ne sitten paikallisen jätelainsäädännön mukaisesti. VAROITUS: Pakkausmateriaalit eivät ole leikkikaluja! Lapset eivät saa leikkiä muovipusseilla! Tukehtumisvaara! 1 x vesipumppu 800W 1,2m johdolla Ohjekirja. Jos pakkauksesta puuttuu osia tai ne ovat vioittuneet, ota yhteys jälleenmyyjääsi. 4 SYMBOLIT Tässä käyttöoppaassa ja koneessa käytetään seuraavia symboleita:

Henkilö- sekä laitevahinkovaara.

Soveltuvien EU-direktiivien turvallisuusstandardien mukainen.

Tämä laite ei sovi lasten käyttöön eikä henkilöiden joiden fyysinen, aistimuksellinen tai henkinen kapasiteetti on heikentynyt tai henkilöiden, jotka eivät omaa riittävää kokemusta tai tietämystä. Käyttö tulee kysymykseen vain, jos seurassa on henkilö, joka vastaa turvallisuudesta, valvonnasta tai yllä mainittujen ohjeiden mukaisesta laitteen käytöstä.POWXG9442 FI Copyright © 2016 VARO NV S i v u | 3 www.varo.com 5 ERITYISIÄ TURVAVAROITUKSIA Tässä vesipumpussa on veden ruiskutuksen suojaustoiminto ja pumpun saa asentaa vain kuivaan paikkaan. Älä aseta vesipumppua koskaan kosteaan tilaan tai käytä sitä sateella. Tätä vesipumppua ei saa käyttää helposti syttyvien tai vahingollisten nesteiden kanssa. Vesipumpun tyhjäkäyttöä on vältettävä. Tämä vesipumppu on tarkoitettu puhtaalle vedelle. Sen sovellusalaan kuuluu kastelu pihalla, vedenpumppaus kotitalouteen, ruiskutus puutarhassa tai maatilalla. Tätä vesipumppua ei saa altistaa pitkiksi ajoiksi epäpuhtauksille, hiekalle, kiville, tahmeille aineille jne. jotka ovat sekoittuneet pumpattavaan aineeseen. Koska siirrettävä materiaali voi sisältää syövyttäviä kemiallisia aineita, on tärkeää kiinnittää erityistä huomiota siihen, että estetään näiden aineiden vaikutus pumpun runkomateriaaliin. Tätä vesipumppua ei saa käyttää juomaveden siirtämiseen. Tämä laite ei sovi lasten käyttöön eikä henkilöiden joiden fyysinen, aistimuksellinen tai henkinen kapasiteetti on heikentynyt tai henkilöiden, jotka eivät omaa riittävää kokemusta tai tietämystä. Käyttö tulee kysymykseen vain, jos seurassa on henkilö, joka vastaa turvallisuudesta, valvonnasta tai yllä mainittujen ohjeiden mukaisesta laitteen käytöstä... 6 LAITTEEN KOKOAMINEN Vesipumpun asennuksen aikana virran tulo vesipumppuun on kytkettävä pois. Laitteen asennuksen aikana se on pidettävä kuivassa ja hyvin tuuletetussa paikassa ympäristölämpötilan ollessa alle 40°C. Jos pumpattavan veden määrä on liian suuri, ja siitä on seurauksena kastelupaikan tulviminen, on mahdollista tehdä joitakin suojatoimenpiteitä (esim. laitteen asentaminen liian veden poistamiseen, hälytin, valmiustilapumppu, vesisäiliö jne.). Yhtiömme ei kuitenkaan vastaa mistään vahingoista, jotka siten ovat aiheutuneet. Ennen käyttöä vesipumpun turvallisuus on tarkastettava ja varmistettava, että virtajohto tai pistoke ei ole vioittunut.

Asennuksesta vastaavan sähköteknikon on tarkastettava, että sähköliitäntä on määräysten mukainen, samoin kuin maadoitusliitin. Suojakytkimellä varustetun sähköliittimen nimellisvirta on tarkastettava - sen on oltava = 30mA.

Vesipumppu on maadoitettava hyvin. Oikosulku johtaa takuun kyseisten pykälien mitätöintiin. Jos alkuperäisen kaapelin pituutta on lisättävä, silloin on käytettävä samanvahvuista kaapelia kuin alkuperäinen. 7 KÄYTTÖ Pumput eivät ole itse syöttäviä pumppuja. Tämä tarkoittaa, että imuputkeen on ensin asennettava: 1 Suodattimella varustettu takaiskuventtiili tämä varmistaa että pumpun irrottamisen jälkeen letku ja pumppu ei käy kuivana. Tämä letkun osa työnnetään pois pumpattavaan veteen. 2 Liitosmutterilla varustettu letku; tämä letkun pää kiinnitetään pumpun eteen. 3 Molemmat lisävarusteet on kierrettävä tiukasti kiinni letkuun käyttämällä letkun puristinta. Ennen letkun kiinnittämistä pumppuun se on paras täyttää ensin vedellä. Sen jälkeen voit ruuvata kolmitiehanan tai toisen 25mm (1") liittimen pumpun ulostuloon; tämä on pumpun päällä.POWXG9442 FI Copyright © 2016 VARO NV S i v u | 4 www.varo.com Sitten sinun on täytettävä pumppukotelo vedellä sisäänrakennetun suodattimen läpi ja tiivistettävä se taas uudelleen. Jos pumppukotelo ja letku on täytetty vedellä, voit kytkeä pumpun päälle on/off virtakatkaisimella. Pumppu alkaa nyt heti pumpata vettä (automaattisen mallin ollessa kysymyksessä, painesäiliö täyttyy ensin ja kestää muutaman sekunnin ennen kuin vesi tulee ulos liitetystä letkusta). Jos pumpun toiminto sitten taas katkaistaan, vesi pysyy pumppukotelossa ja letkussa mikä tarkoittaa, että kun pumppu kytketään seuraavan kerran toimintaan, se pumppaa heti vettä. Ellei takaiskuventtiiliä ole asennettu tai jos tiiviste venttiilin ja letkun välillä ei toimi oikein (letkun puristin), koko laite voi taas kuivua ja se on täytettävä uudelleen, jotta pumppu toimisi oikein.

Paineputkea käytetään siirtämään vettä pumpusta veden kulutuskohtaan (esim. hana jne.). Jotta vedenpaineen aiheuttama kitkahäviö voitaisiin minimoida, suosittelemme käytettäväksi paineletkua, jonka läpimitta on vähintään 20mm (3/4"). Kun puutarhapumppua käytetään, veden poistoaukon (esim. Hana tai veden ruiskutusaukko) on oltava auki niin, että ilma poistuu letkusta. Jos veden poistoaukko on suljettu, pumppu voi vioittua pumpun ylikuumenemisen vuoksi, jos sitä käytetään yli 5 minuuttia. Pumpun jäätymistä tai sen asettaminen jäätyvään paikkaan talvella on vältettävä. Veden mukana tuleva hiekka ja pienet kivet voivat nopeasti kuluttaa pumppua ja vähentää sen tehokkuutta. Siksi on välttämätöntä asentaa suodatin. Tämä vesipumppu ei sovi pitkäaikaiseen käyttöön, esim. teollisiin tai kaivosyrityksiin tai veden kierrätysjärjestelmiin.

7.2 Turvallisuusvaatimukset

Tulovirran on oltava tuotteeseen merkittyjen teknisten tietojen mukainen. Katso paikallisen energian toimittajan ohjeita tarvittaessa liittämisolosuhteista. Jos pumppu tai pumpun kaapeli eivät ole yhteensopivia, älä liitä pumppua! Älä kanna koskaan pumppua kaapelista. Älä irrota koskaan pistoketta äläkä lyhennä kaapelia. Jos teet sen, mitätöit takuun. Pidä liitäntä (pistoke ja pistorasia) kuivana. Pumppu ei sovi käytettäväksi uima-altaissa eikä järvissä tai muissa paikoissa, joissa ihmiset voivat joutua fyysisesti kosketuksiin veden kanssa, ja siksi sitä ei saa käyttää sellaiseen tarkoitukseen. Irrota pumppu aina virtalähteestä, kun puhdistat sitä tai kun suoritat kunnossapitoa vesialtaassa. Tämä pumppu sopii veden pumppaamiseen, jonka lämpötila on vähintään 4 °C ja korkeintaan 35°C. Pumppu ei saa käydä kuivana, koska se voi aiheuttaa vikoja, joita ei enää voi korjata. Irrota pumppu aina sähköverkosta ennen puhdistamista tai kunnossapitoa. Puhdista kammiot säännöllisin väliajoin puhtaalla vedellä voidaksesi varmistaa, että ne eivät ole lian tukkimat.

8 PUHDISTUS JA HUOLTO

Huomio! Ennen kuin suoritat mitään töitä laitteessa, irrota virtajohto.

Normaali olosuhteissa vesipumppua ei tarvitse huoltaa. Pumppua ei tulisi kuitenkaan pitää ulkona sateella, kosteassa paikassa tai likaisessa tai jäätyvässä tilassa. Jäätymistä, tyhjäkäyntiä tai lian aiheuttamaa tukkeutumista on vältettävä. Irrota aina virtajohto ennen kuin huollat pumppua.POWXG9442 FI Copyright © 2016 VARO NV S i v u | 5 www.varo.com Jos virtajohto on vioittunut, ammattitaitoisen henkilön on vaihdettava se. Oikosulun aiheuttama vahinko ei sisälly takuun piiriin. Jos pumpun käytössä ilmenee vika, valtuutetun korjaamon on suoritettava takuun piiriin kuuluvat korjaukset. Älä koskaan käytä bensiinin, alkoholin tai ammoniakkiveden tapaisia liuottimia. Nämä liuottimet voivat vahingoittaa muoviosia.

8.2 Sisäänrakennetun suodattimen puhdistaminen

Pumppusi on varustettu sisäänrakennetulla suodattimella. Irrota säännöllisesti lika, joka kiinnittyy suodattimen poimuihin. Suodatinyksikön puhdistaminen: Sammuta pumppu ja vedä pistoke irti pistorasiasta. Kierrä irti suodattimen kansi sen kotelosta. Ota pois suodatinpatruuna ja puhdista se juoksevan veden alla. Aseta suodatinpatruuna takaisin ja sulje taas kansi, liitä pistoke ja kytke pumppu takaisin päälle. 9 TEKNISET TIEDOT Tyyppi POWXG9442 Nimellisjännite 230 V Nimellistaajuus 50 Hz Nimellisteho 800 W Nimellispaine 0,4 mPa – 4 bar Maks. imukorkeus 7 m Kansainväl. suojausluokka IPX4 Maks. veden lämpötila 35°C Nosto 40 m Johdon pituus 1,2 m Maks. pumpun kapasiteetti 3200 l/tunti Imuletkun tuloaukon min. läpimitta 1” (25 mm) Paineputken poistoaukon min. läpimitta ¾” (20 mm) Painesäiliön tilavuus

Pumppukotelon /säiliön materiaali Muovi / - Paino 9,03 kg Sopiva neste Puhdas vesi 10 MELU Melupäästöjen arvot on mitattu asianmukaisen standardin mukaan. (K=3) Äänitehotaso LwA 84 dB(A) HUOMIO! Käytä kuulosuojaimia, kun äänenpaine on yli 85 dB(A).POWXG9442 FI Copyright © 2016 VARO NV S i v u | 6 www.varo.com 11 VIANETSINTÄ VIKA MAHDOLLINEN SYY RATKAISU Sähkömoottori käy. mutta pumppu ei ime vettä.

1. Pumpun käynnistämisen

jälkeen pumppu el täyty vedellä.

1. Täytä pumppu vedellä.

2. Imuletku ei ole riittävän kireällä.

2. Tarkasta pumpun suositellut ja käytetyt osat

ja komponentit esim. imuletkun liitos, paineletkun liitos, puristusrengas, imuletku, jne. mukaan lukien ruuvien tiivisteliuska, joka on tehty teflonista tai hamppunarusta.

3. Pohjaventtiilin suodatin

imuaukossa on tukkeutunut.

3. Puhdista imuaukon pohjaventtiili ja

4. Ilma ei pääse pois paine-

putkesta, koska vesiaukko on kiinni.

4. Kun pumppu alkaa imeä. avaa veden

5. Odotusaika ei ole määräysten

5. Täytä koko imuletku vedellä, tarkasta se

uudelleen vähintään 7 minuutin sisällä pumpun käynnistämisen jälkeen.

6. Liian suuri imupää (>8m).

6. Pienennä imupäätä.

7. Pohjaventtiili ei ime vettä.

7. Tarkasta kaivon tai vesialtaan veden taso.

Mikäli mahdollista lisää imuletkun pituutta. Sähkömoottori ei käy.

2. Tuulettimen suojus vaikeuttaa

2. Vedä virtajohto irti. poista tuulettimen

suojus ruuvi avaimella, asenna se sitten uudelleen kiertämällä siipeä kevyesti ja tarkasta pyöriikö se vapaasti.

3. Tuuletin tukkeutunut.

3. Irrota pistoke pistorasiasta, siirrä akseli

ruuviavaimella tuulettimen suojuksen läpi. Jos akseli on tukkeutunut, lähetä se huoltopalveluun tarkastettavaksi. Riittämätön veden ulos virtaus

1. Liian suuri imupää (>8m).

2. Pohjaventtiilin suodattimen sihti

3. Imettävän veden tasoa

alennettu liian paljon.

3. Upota pohjaventtiili syvälle veteen.

4. Epäpuhtaudet ovat

vähentäneet pumpun tehoa.

4. Pese pumpun kuori, imuletku ja

poistoaukon paineletku painevedellä. Lämpöherkkä katkaisin ei voi kytkeä pumppua pois.

1. Sähkömoottorin ylikuormitus

moottoriin kerääntyneiden epäpuhtauksien aiheuttaman.

1. Pese pumpun kuori painevedellä.

Pumpun katkaisin on aina OFF tai ON.

1. Takaiskuventtiiliä ei ole

asennettu imuletkuun.

1. Tarkasta ja katso, onko venttiili asennettu

imuputkeen. Usein toistuva pumpun kytkeytyminen ON/OFF (käytettäessä kotitalouden vedensaantijärjestelmässä).

1. Vaihda kumivaippa tai säiliö.

2. Ei paineilmaa säiliössä.

2. Käytä riittävän suurta venttiiliä ja liitä se 1,8

baarin paineilmaan, ja täytä säiliö ilmalla.POWXG9442 FI Copyright © 2016 VARO NV S i v u | 7 www.varo.com 12 TAKUU Tälle tuotteelle on annettu lakisääteinen 36 kuukauden takuu, joka alkaa hankintapäivämäärästä, jolloin ensimmäinen käyttäjä on ostanut tuotteen. Takuu kattaa kaikki materiaali- tai valmistusviat, mutta ei kata: akkuja, latureita normaalista osien kulumisesta johtuvia vikoja, kuten laakereita, harjoja, kaapeleita, tulppia tai lisävarusteita kuten poria, poran teriä, sahan teriä jne.; vahinkoja tai vikoja, jotka johtuvat väärinkäytöstä, onnettomuuksista tai tuotteeseen tehdyistä muutoksista; eikä myöskään kuljetuskustannuksia. Väärästä käytöstä johtuvat viat ja/tai vauriot eivät myöskään kuulu takuun piiriin. Pidätämme myös itsellämme oikeuden hylätä vaatimus, joka koskee työkalun väärästä käytöstä aiheutunutta ruumiillista vammaa. Korjaukset saa suorittaa vain Powerplus työkalujen valtuuttamassa huoltopisteessä. Lisätietoja saat tarvittaessa puhelinnumerosta 00 32 3 292 92 90. Asiakas vastaa myös mahdollisista kuljetuskustannuksista, ellei ole kirjallisesti toisin sovittu. Samanaikaisesti mitään vaatimuksia ei voida tehdä takuuseen, jos laitteessa ilmenevä vika on seurausta laiminlyödystä huollosta tai ylikuormituksesta. Takuun piiriin eivät kuulu viat, jotka johtuvat nesteen tunkeutumisesta laitteeseen, liiallisesta pölystä, tahallisesti aiheutetusta viasta (tahallisesta toiminnasta tai huolimattomuudesta johtuen), väärästä käytöstä (laitteelle sopimattomat käyttötarkoitukset), taitamattomasta käytöstä (esim. käsikirjan ohjeita ei noudateta), väärästä kokoamisesta, salaman iskusta, virheellisestä verkkojännitteestä. Tämä lista ei ole rajoittava. Vaatimusten hyväksyminen takuun piiriin kuuluvana ei voi koskaan johtaa takuukauden pidentämiseen eikä uuden takuukauden alkamiseen, jos laite joudutaan vaihtamaan uuteen. Laitteet tai osat jotka on vaihdettu takuun piiriin kuuluvana, ovat Varo NV:n omaisuutta. Pidätämme itsellämme oikeuden hylätä vaatimukset, jos hankintaa ei voida tarkistaa tai jos on ilmeistä, ettei tuotetta ei ole huollettu asianmukaisesti. (ilmanottoaukkojen puhdistus, hiiliharjojen säännöllinen huolto,…) Säilytä kassakuitti ostopäivämäärän tositteena. Työkalu on palautettava purkamattomana jälleenmyyjälle hyväksyttävän puhtaassa kunnossa, alkuperäisessä muotoillussa laatikossaan (mikäli käytettävissä tälle yksikölle) ostotositteen kera.

13 LAITTEEN KÄYTÖSTÄ POISTAMINEN

• Jos joudut poistamaan laitteen käytöstä pitkäaikaisen käytön jälkeen, älä hävitä sitä tavallisen kotitalousjätteen mukana, vaan huolehdi sen hävittämisestä ympäristöä suojaavalla tavalla. Sähkölaitteiden tuottamia jätteitä ei saa käsitellä tavallisten kotitalousjätteiden tapaan. Vie ne kierrätettäväksi asianmukaiseen paikkaan. Kysy neuvoa kierrätyksestä paikallisilta viranomaisilta tai jälleenmyyjältä.POWXG9442 FI Copyright © 2016 VARO NV S i v u | 8 www.varo.com 14 YHDENMUKAISUUSILMOITUS VARO N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIA ilmoittaa, että Tuote: Pihapumppu Tavaramerkki: POWERplus Malli: POWXG9442 on yhdenmukaistettuihin eurooppalaisiin standardien soveltamiseen perustuvien sovellettavien eurooppalaisten direktiivien olennaisten vaatimusten ja muiden asiaankuuluvien säännösten mukainen. Laitteen luvaton muokkaaminen johtaa tämän vakuutuksen mitätöitymiseen. Euroopan yhteisön direktiivit (sekä niiden mahdolliset muutokset allekirjoituspäivään saakka); 2011/65/EU 2006/95/EY 2004/108/EY 2000/14/EC Annex V LwA 81dB(A) / 84dB(A) Eurooppalaiset yhdenmukaistetut standardit (sekä niiden mahdolliset muutokset allekirjoituspäivään saakka); EN60335-1 : 2012 EN60335-2-41 : 2003 EN55014-1 : 2006 EN55014-2 : 1997 EN61000-3-2 : 2006 EN61000-3-3 : 2013 Teknisten asiakirjojen haltija: Philippe Vankerkhove, VARO – Vic Van Rompuy N.V. Allekirjoittanut toimii yrityksen toimitusjohtajan puolesta, Hugo Cuypers Sääntelyasiat – vaatimuksenmukaisuudesta vastaava johtaja 26/06/2015POWXG9442 EL Copyright © 2016 VARO NV Σ ε λ ί δ α | 1 www.varo.com 1 ΕΦΑΡΜΟΓΗ p. 2
