Produkttype	Automatisk portalvasker
Model	CW 5 Klean!Star Q
Mærke	Kärcher
Vaskehøjde	2100 til 2900 mm afhængig af konfiguration
Totalhøjde	2930 til 3730 mm
Total bredde (med sidebørster)	4040 mm
Dybde	2170 mm
Børstediameter (side- og tagbørster)	975 mm
Sidebørsternes rotationshastighed	107 omdr./min
Tagbørstens rotationshastighed	127 omdr./min
Portalhastighed	0 til 24 m/min
Strømforsyning	400 V / 50 Hz / 10-16 kW
Vandtilslutning	1 tomme, tryk 0,4-0,6 MPa, max 50 °C
Tryklufttilslutning	1/2 tomme, tryk 0,6-0,8 MPa
Støjniveau (vask + tørring)	87 dB(A)
Vandforbrug pr. vask (køretøj 4,5 m)	Ca. 50 liter (uden frostvæske)
Hovedfunktioner	Højtryksvask, børstning, skum, voks, tørring, affedtning, fælgrens
Sikkerhed	Nødstop, sikkerhedsafbrydere, anti-væltningsbeskyttelse, sikkerhedsventil
Vedligeholdelse	Daglig rengøring af dyser, filtre, barrierer; ugentlig, månedlig, halvårlig og årlig vedligeholdelse
Reservedele	Brug udelukkende originale Kärcher-dele

Ofte stillede spørgsmål - CW 5 Klean!Star Q Kärcher

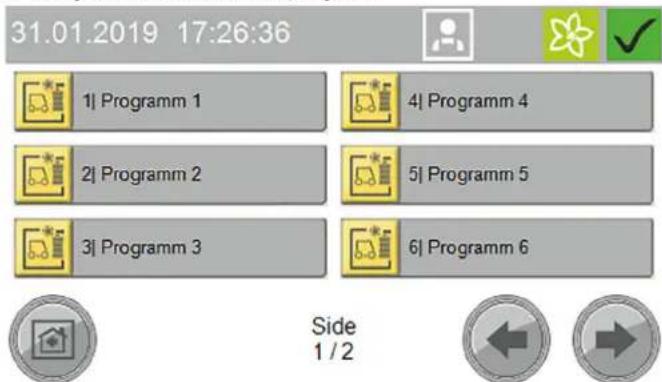

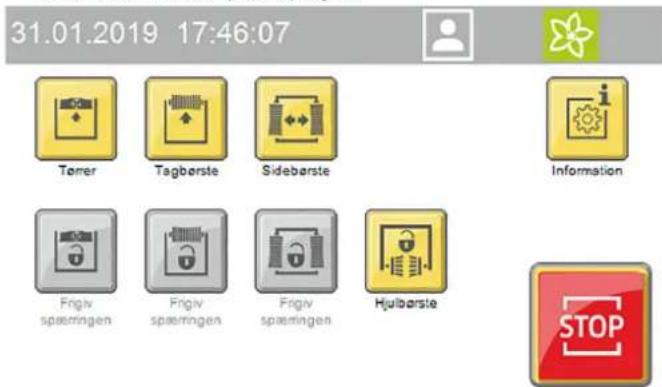

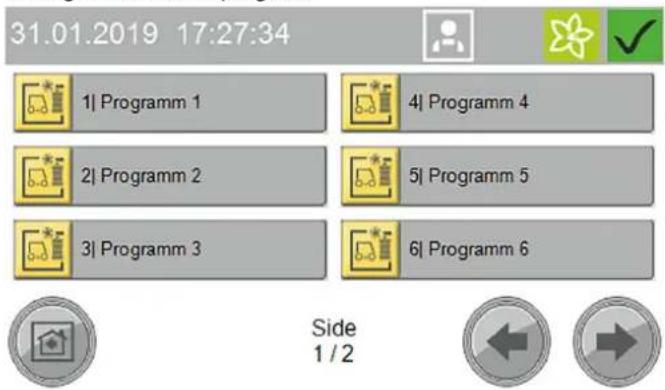

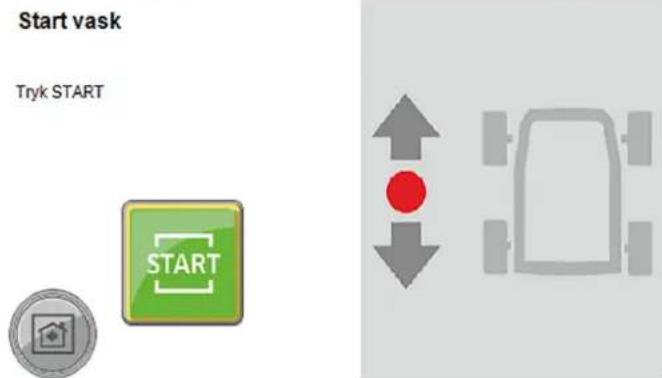

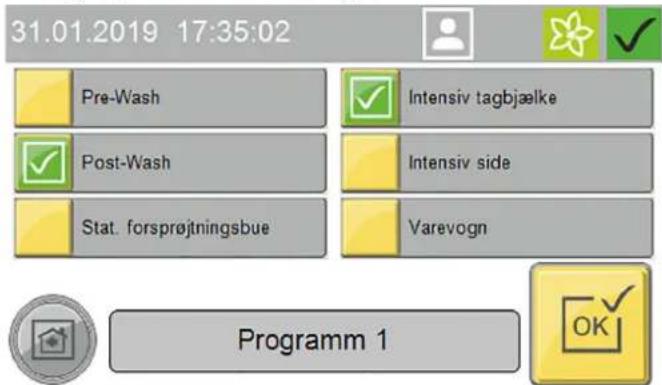

Hvordan starter man et vaskeprogram?

Placer køretøjet i midten, sluk motoren, træk håndbremsen og forlad køretøjet. Vælg det ønskede program på skærmen eller kortlæseren, og tryk på Start.

Hvilke typer køretøjer kan vaskes?

Denne station er designet til personbiler og lukkede leveringskøretøjer inden for grænsedimensionerne (se tekniske specifikationer). Egner sig ikke til specialkøretøjer, åbne cabriolet, trailere eller køretøjer med tvillingedæk.

Hvad gør man i nødstilfælde?

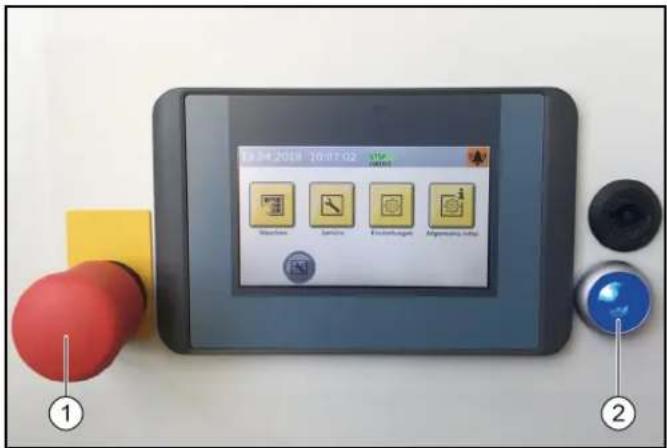

Tryk straks på Nødstop-knappen på betjeningspanelet eller kortlæseren. Anlægget stopper. For at genstarte skal du låse knappen op og trykke på den blå kontrolspændingstast.

Hvordan vedligeholder man børsterne?

Kontroller visuelt for fremmedlegemer dagligt. Kontroller slid: minimum børstehårlængde er 50 mm mindre end ny tilstand. Rens snavsede børster med højtryksrenser.

Hvad gør man, hvis rengøringen er utilstrækkelig?

Kontroller rengøringsmiddelniveauet, udluft doseringspumpen, kontroller lufttrykket (0,6 MPa) og dysernes tilstand. Hvis børsterne er slidte, skal de udskiftes.

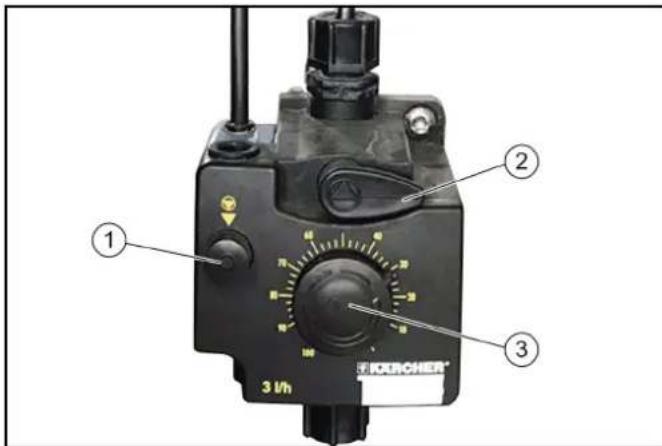

Hvordan udlufter man doseringspumpen?

Drej udluftningshåndtaget mod uret, indstil doseringen til 100%, tryk på udluftningsknappen, indtil væsken kommer ud uden bobler, drej derefter håndtaget til lukket position og justér doseringen.

Hvad er proceduren for længere tids nedlukning?

Afslut det aktuelle program, sæt hovedafbryderen på 0, luk vand- og tryklufttilførslerne, og fjern rengøringsmidlerne. I tilfælde af frost skal frostbeskyttelsen aktiveres.

Hvor finder man reservedele?

Brug udelukkende originale Kärcher-dele. Besøg www.karcher.com eller kontakt Kärcher kundeservice.

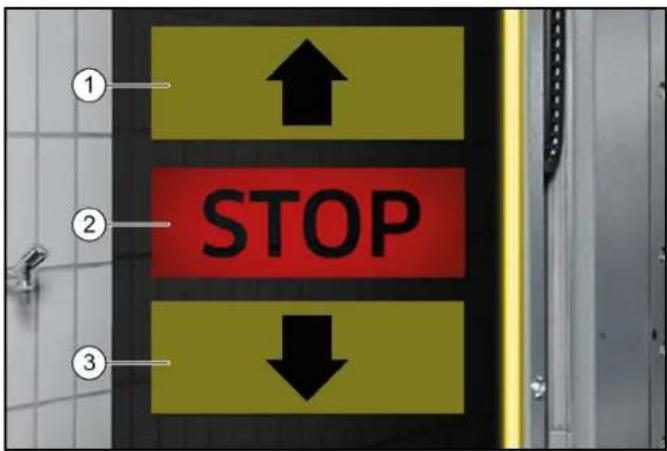

Hvordan tolker man indikatorlamperne på positionslyset?

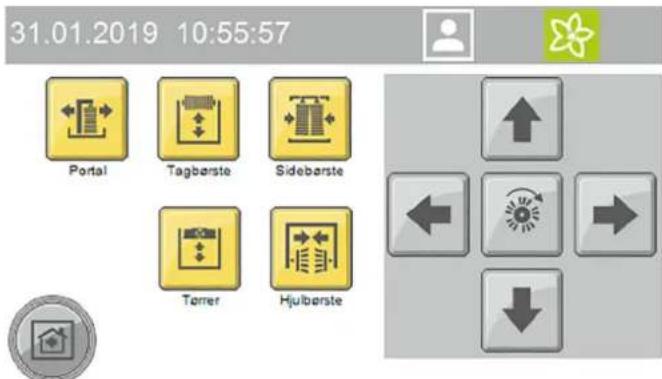

Skiftende blinkende grønt lys = manuel tilstand aktiv; fast lys = vask i gang; hurtigt skiftende blink = fejl; kort blink = nødstop aktiveret.

Hvilken vedligeholdelse skal jeg udføre dagligt?

Test nødstopknappen og sikkerhedsafbryderne, kontroller instruktionsskiltene, kontroller rengøringsmiddelniveauerne, inspicér højtryksslangerne, rens dyser hvis tilstoppede, og kontroller fotocellebarriererne.

BRUGSANVISNING CW 5 Klean!Star Q Kärcher

Generelle henvisninger.... 166

Miljøbeskyttelse 166

Sikkerhedshenvisninger.... 166

Korrekt anvendelse 168

Vandtilslutning.... 168

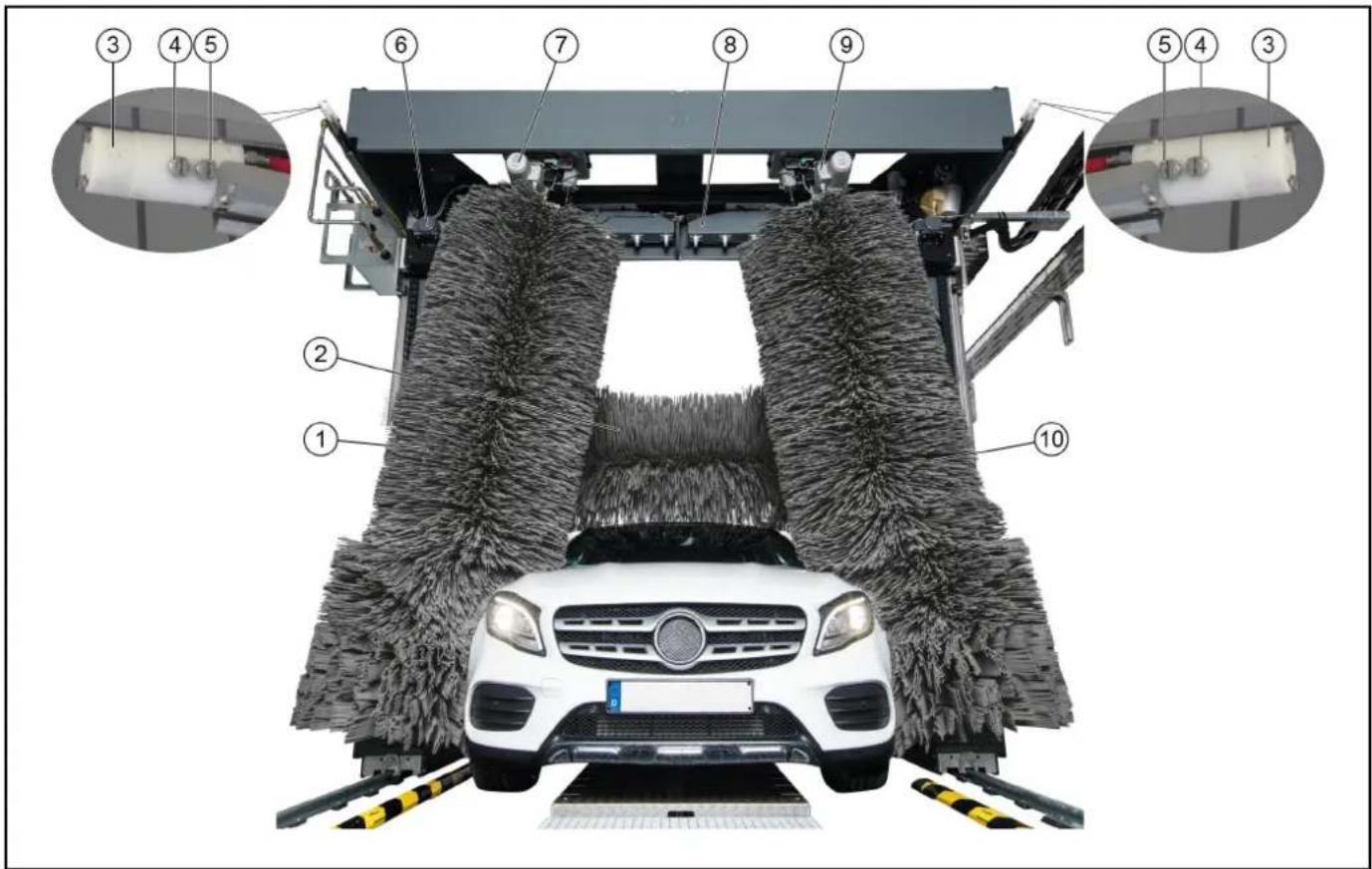

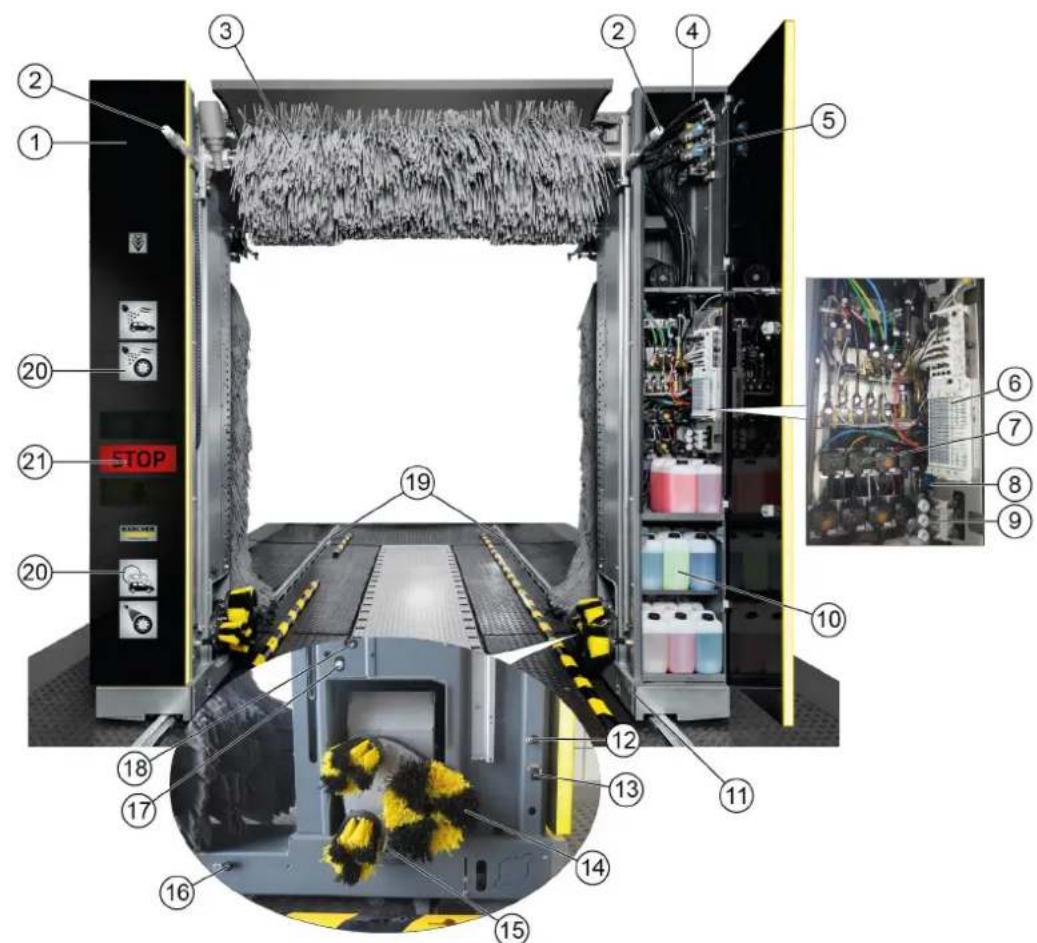

Anlægsbeskrivelse.... 169

Betjeningselementer 172

Beskrivelse af display 174

Ibrugtagning.... 176

Drift 176

Ud-af-brugtagning.... 179

Hjælp ved driftsfejl 184

Garanti 187

Generelle henvisninger

Læs den originale driftsvejledning og kapitlet Sikkerhedshenvisninger, inden apparatet tages i brug første en apparatet i henhold til disse.

Opbevar denne driftsvejledning til senere brug eller til kommende brugere.

Miljøbeskyttelse

Emballagematerialerne kan genbruges. Sørg for at bortskaffe emballage miljømæssigt korrekt.

Elektriske og elektroniske maskiner indeholder værdifulde materialer, der kan genbruges, og ofte dele, såsom batterier, genopladelige batterier eller olie, der ved forkert håndtering

eller forkert bortskaffelse kan udgøre en fare for menneskers sundhed og for miljøet. Disse dele er imidlertid nødvendige for at sikre en korrekt drift af maskinen. Maskiner, der er mærket med dette symbol, må ikke bortskaffes sammen med husholdningsaffaldet.

Henvisninger til indholdsstoffer (REACH)

Aktuelle oplysninger om indholdsstoffer findes på: www.kaercher.de/REACH

Sikkerhedshenvisninger

Ved fejlbetjening eller misbrug er der fare for operatøren og andre personer på grund af:

• højt vandtryk
• høj, elektrisk spænding
• trykluft
• rengøringsmidler

For at undgå farer for personer, dyr og ting skal du inden første brug af anlægget læse:

• driftsvejledningen inklusive alle sikkerhedshenvisninger
• lovgiverens pågældende nationale forskrifter
• sikkerhedshenvisningerne, der er vedlagt de anvendte rengøringsmidler

Vær sikker på:

• at du selv har forstået alle henvisninger
• at alle brugere af anlægget er informeret om henvisningerne og har forstået disse

Alle personer, der beskæftiger sig med opstilling, ibrugtagning og betjening skal:

• være kvalificeret til dette
- kende og overholde driftsvejledningen
- kende og overholde de relevante forskrifter

Sørg for, at alle brugere under selvbetjeningsdrift informeres om følgende med tydelige og synlige henvisningsskilte:

• mulige farer
• sikkerhedsudstyr
• betjeningen af anlægget

Driftsvejledningen skal udformes som en driftsinstruks af vaskeanlæggets ejer under hensyntagen til de lokale og personelle forhold. Driftsinstruksen skal på egnet vis fremlægges eller ophænges ved arbejdspladsen.

Faregrader

⚠️FARE

- Henviser til en umiddelbar fare, der medfører alvorlige kvæstelser eller død.

ADVARSEL

- Henviser til en mulig farlig situation, der kan medføre alvorlige kvæstelser eller død.

△FORSIGTIG

- Henviser til en mulig farlig situation, der kan medføre lettere kvæstelser.

BEMAERK

- Henviser til en mulig farlig situation, der kan medføre materielle skader.

For driften af dette anlæg gælder følgende forskrifter og retningslinjer i Forbundsrepublikken Tyskland (kan rekvireres hos Carl Heymanns Verlag KG, Luxemburger Straße 449, 50939 Köln):

Kun personer, der er fortrolige med dette arbejde og er bekendt med driftsvejledningen og er blevet instrueret i de farer, der er forbundet med anlægget, må betjene, overvåge, pleje, vedligeholde og kontrollere dette.

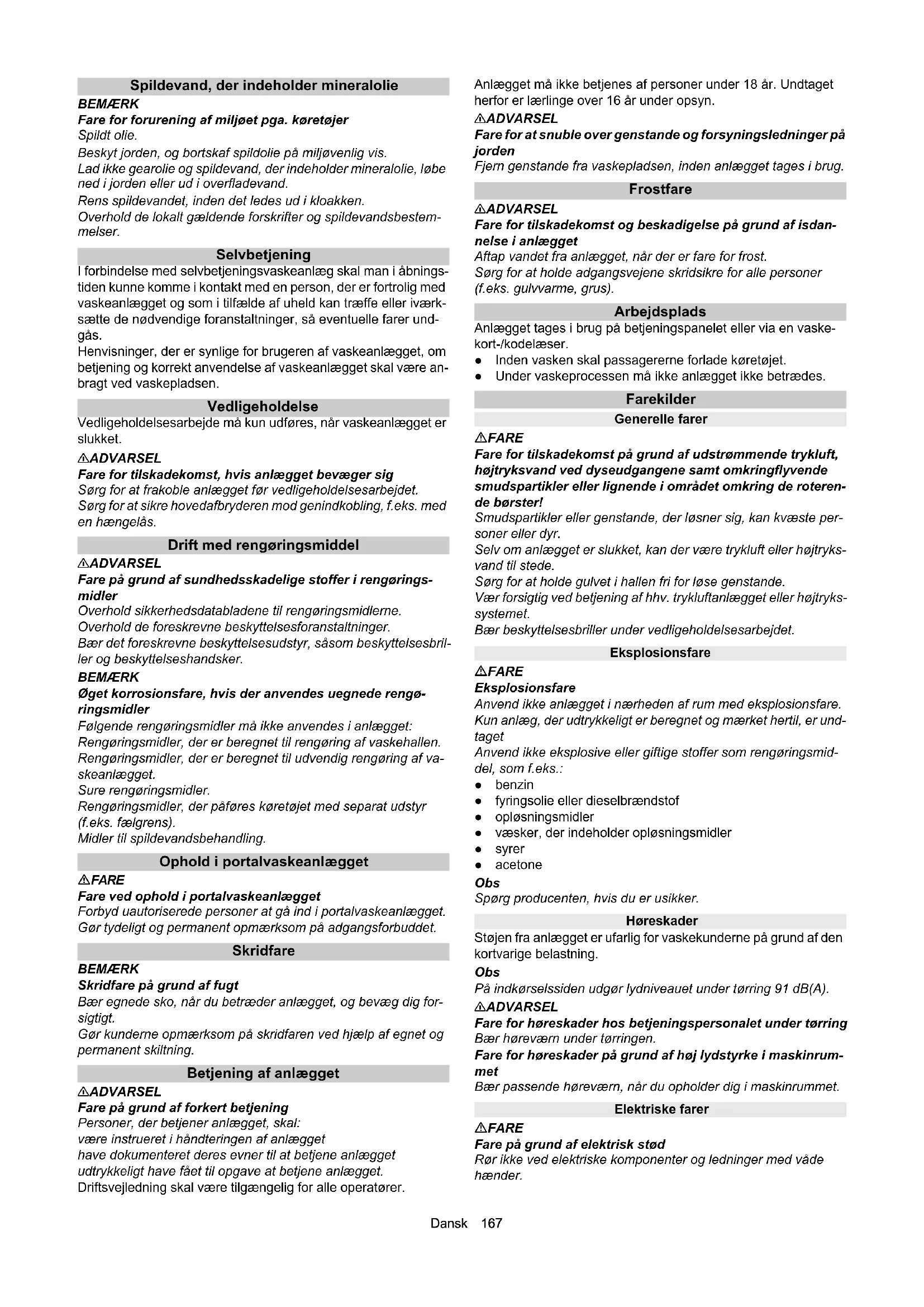

Spildevand, der indeholder mineralolie

BEMÆRK

Fare for forurening af miljøet pga. køretøjer

Spildt olie.

Beskyt jorden, og bortskaf spildolie på miljøvenlig vis.

Lad ikke gearolie og spildevand, der indeholder mineralolie, løbe ned i jorden eller ud i overfladevand.

Rens spildevandet, inden det ledes ud i kloakken.

Overhold de lokalt gældende forskrifter og spildevandsbestemmelser.

Selvbetjening

I forbindelse med selvbetjeningsvaskeanlæg skal man i åbnings- tiden kunne komme i kontakt med en person, der er fortrolig med vaskeanlægget og som i tilfælde af uheld kan træffe eller iværksætte de nødvendige foranstaltninger, så eventuelle farer und- gås.

Henvisninger, der er synlige for brugeren af vaskeanlægget, om betjening og korrekt anvendelse af vaskeanlægget skal være anbragt ved vaskepladsen.

Vedligeholdelse

Vedligeholdelsesarbejde må kun udføres, når vaskeanlægget er slukket.

ADVARSEL

Fare for tilskadekomst, hvis anlægget bevæger sig

Sørg for at frakoble anlægget før vedligeholdelsesarbejdet.

Sørg for at sikre hovedafbryderen mod genindkobling, f.eks. med en hængelås.

Drift med rengøringsmiddel

ADVARSEL

Fare på grund af sundhedsskadelige stoffer i rengørings- midler

Overhold sikkerhedsdatabladene til rengøringsmidlerne.

∅get korrosionsfare, hvis der anvendes uegnede rengøringsmidler

Følgende rengøringsmidler må ikke anvendes i anlægget:

Rengøringsmidler, der er beregnet til rengøring af vaskehallen.

Rengøringsmidler, der er beregnet til udvendig rengøring af vaskeanlægget.

Sure rengøringsmidler.

Rengøringsmidler, der påføres køretøjet med separat udstyr (f.eks. fælgrens).

Midler til spildevandsbehandling.

Ophold i portalvaskeanlægget

FARE

Fare ved ophold i portalvaskeanlægget

Forbyd uautoriserede personer at gå ind i portalvaskeanlægget.

Gør tydeligt og permanent opmærksom på adgangsforbuddet.

Skridfare

BEMAERK

Skridfare på grund af fugt

Bær egnede sko, når du betræder anlægget, og bevæg dig forsigtigt.

Gør kunderne opmærksom på skridfaren ved hjælp af egnet og permanent skiltning.

Betjening af anlægget

ADVARSEL

Fare på grund af forkert betjening

Personer, der betjener anlægget, skal:

være instrueret i håndteringen af anlægget

have dokumenteret deres evner til at betjene anlægget udtrykkeligt have fået til opgave at betjene anlægget.

Driftsvejledning skal være tilgængelig for alle operatører.

Anlægget må ikke betjenes af personer under 18 år. Undtaget herfor er lærlinge over 16 år under opsyn.

ADVARSEL

Fare for at snuble over genstande og forsyningsledninger på jorden

Fjern genstande fra vaskepladsen, inden anlægget tages i brug.

Frostfare

ADVARSEL

Fare for tilskadekomst og beskadigelse på grund af isdannelse i anlægget

Aftap vandet fra anlægget, när der er fare for frost.

Sørg for at holde adgangsvejene skridsikre for alle personer (f.eks. gulvvarme, grus).

Arbejdsplads

Anlægget tages i brug på betjeningspanelet eller via en vaske-kort-/kodelæser.

- Inden vasken skal passagererne forlade køretøjet.

- Under vaskeprocessen må ikke anlægget ikke betrædes.

Farekilder

Generelle farer

⚠️FARE

Fare for tilskadekomst på grund af udstrømmende trykluft, højtryksvand ved dyseudgangene samt omkringflyvende smudspartikler eller lignende i området omkring de roterende børster!

Smudspartikler eller genstande, der løsner sig, kan kvæste personer eller dyr.

Selv om anlægget er slukket, kan der være trykluft eller højtryksvand til stede.

Sørg for at holde gulvet i hallen fri for løse genstande.

Vær forsigtig ved betjening af hhv. trykluftanlægget eller højtryks-systemet.

Bær beskyttelsesbriller under vedligeholdelsesarbejdet.

Eksplosionsfare

⚠️FARE

Eksplosionsfare

Anvend ikke anlægget i nærheden af rum med eksplosionsfare.

Kun anlæg, der udtrykkeligt er beregnet og mærket hertil, er und- taget

Anvend ikke eksplosive eller giftige stoffer som rengøringsmiddel, som f.eks.:

- benzin

- fyringsolie eller dieselbrændstof

- opløsningsmidler

- væsker, der indeholder opløsningsmidler

- syrer

- acetone

Obs

Spørg producenten, hvis du er usikker.

Høreskader

Støjen fra anlægget er ufarlig for vaskekunderne på grund af den kortvarige belastning.

Obs

På indkørselssiden udgør lydniveauet under tørring 91 dB(A).

ADVARSEL

Fare for høreskader på grund af høj lydstyrke i maskinrummet

Bær passende høreværn, når du opholder dig i maskinrummet.

Elektriske farer

⚠️FARE

Fare på grund af elektrisk stød

Rør ikke ved elektriske komponenter og ledninger med våde hænder.

Sørg for, at elektriske tilslutningsledninger eller forlængerkabler ikke kan køres over, komme i klemme, trækkes i eller lignende, hvorved de kan beskadiges.

Beskyt kablerne mod varme, olie og skarpe kanter.

Ret aldrig en vandstråle mod elektriske maskinen eller anlæg.

Beskyt alle strømførende dele i arbejdsområdet mod vandstråler. Slut kun anlægget til strømkilder med korrekt jordforbindelse.

Få kun udført arbejde på elektriske anlægsdele af en autoriseret elektriker.

Sundhedsskadelige stoffer

⚠️FARE

Fare pga. sundhedsskadelige stoffer

Overhold altid de vedlagte og påtrykte henvisninger på rengøringsmidlerne.

Drik aldrig det aftømte vand fra anlægget! På grund af de tilsatte rengøringsmidler har vandet ikke drikkevandskvalitet.

Overhold behandlingsanlægsproducentens forskrifter vedrørende forhindring af bakteriedannelse, hvis du anvender brugsvand i anlægget.

Sørg for, at stoffer, som ikke optræder i forbindelse med en normal udvendig rengøring af køretøjer (som f.eks. tungmetaller, pesticider, radioaktive stoffer, fækaler eller smitsomme stoffer), ikke kommer i vaskeanlægget.

Fare på grund af strømsvigt

Anlægget er således konstrueret, at det ikke kan genstarte ukontrolleret efter et strømsvigt.

Fare for miljøet på grund af spildevand

Overhold de lokale bestemmelser vedrørende spildevandsbortskaffelse.

Af hensyn til sikker anvendelse af anlægget og forhindring af farer ved vedligeholdelse, overvågning og kontrol skal de relevante anvisninger overholdes.

Vedligeholdelse

Vedligeholdelsesarbejde skal udføres af en sagkyndig person med regelmæssige mellemrum iht. producentens angivelser.

Overhold i den forbindelse de eksisterende bestemmelser og sikkerhedskrav. Få kun udført arbejde på el-anlægget af en autoriseret elektriker.

ADVARSEL

Fare for tilskadekomst, hvis anlægget bevæger sig

Sørg for at frakoble anlægget før vedligeholdelsesarbejdet.

Sørg for at sikre hovedafbryderen mod genindkobling, f.eks. med en hængelås.

ADVARSEL

Fare for tilskadekomst på grund af trykluftbeholdere og -ledninger, der står under tryk, når anlægget er slukket

Sørg for at fjerne trykket før arbejdet på anlægget.

Kontroller på vedligeholdelsesenhedens manometer, at anlægget er uden tryk.

ADVARSEL

Fare for tilskadekomst på grund af højtrykssystem, der står under tryk, når anlægget er slukket

Sørg for at fjerne trykket i højtrykssystemet før arbejdet på anlægget.

Overvågning

Sikkerheden på dette vaskeanlæg skal kontrolleres af en sagkyn-dig person før første ibrugtagning og derefter mindst hvert halve år.

Denne kontrol skal især omfatte:

• en visuel kontrol hvad angår udvendige tegn på hhv. slid eller beskadigelse
  • en funktionskontrol
• en daglig kontrol før driftsstart af, om sikkerhedsudstyret er intakt og fungerer korrekt på selvbetjeningsanlæg, efter behov på overvågede anlæg, dog mindst én gang om måneden.

Anvendelse af originaldele

Anvend udelukkende originaldele fra producenten eller dele, der anbefales af denne, da garantien ellers bortfalder.

Sikkerhedsanordninger

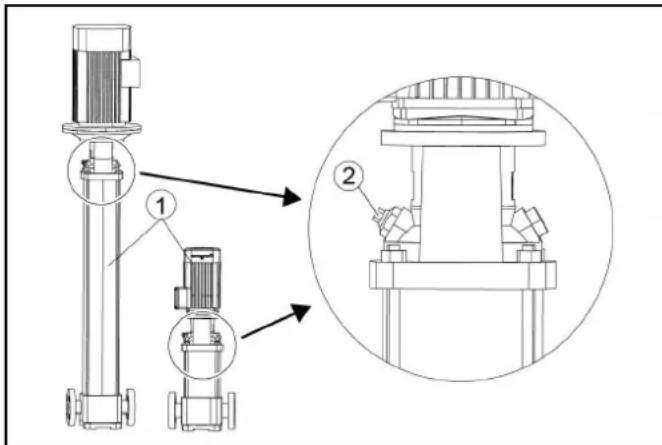

Højtrykspumperne, som forsyner undervognsvaskeanordning og højtryksvasken, har følgende sikkerhedsanordninger.

Sikkerhedsventil

Sikkerhedsventilen åbner ved overskridelse af det tilladte driftstryk, og vandet strømmer trykløs ud i det fri.

Korrekt anvendelse

Dette vaskeanlæg er udelukkende beregnet til udvendig rengøring af personbiler med seriemæssigt udstyr samt lukkede varevogne.

Korrekt anvendelse omfatter også:

• Overholdelse af alle henvisningerne i denne driftsvejledning.
- Overholdelse af inspektions- og vedligeholdelseshenvisningerne.

BEMÆRK

Risiko for beskadigelse af køretøjer ved anvendelse af CareTouch-børster

Udstyr anlægget med et højtryks-påbygningssæt eller forvask køretøjerne, hvis du anvender CareTouch-børster.

Vær opmærksom på dimensionerne

For at undgå beskadigelser på køretøjer og på vaskeanlæg må du kun rengøre personbiler og lukkede varevogne i overensstemmelse med de angivne grænsemål, se kapitel Tekniske data.

Vandtilslutning

For at beskytte drikkevandsnettet skal der i overensstemmelse med EN 1717 installeres en netadskillelse i henhold til kategori 5 mellem anlægget og drikkevandsnettet.

Opstilling

Anlægget skal opstilles af kvalificerede fagfolk. Under opstillingen skal de lokalt gældende sikkerhedsbestemmelser overholdes (f.eks. afstande mellem anlæg og bygning).

Forudseelig, fejlagtig anvendelse

Enhver form for ukorrekt anvendelse er ikke tilladt.

Betjeningspersonalet hæfter for farer, der opstår som følge af ukorrekt anvendelse. Anvendelse til andre formål end de, der er beskrevet i denne dokumentation, er forbudt.

BEMAERK

Skader på køretøjer og anlæg på grund af manglende overholdelse af køretøjers grænsemål

Overhold de angive grænsemål for køretøjerne, se kapitlet Tekniske data.

Portalvaskeanlægget er ikke egnet til rengøring af:

• specialkøretøjer, som f.eks. køretøjer med tag- eller alkovekonstruktioner, der rager ud over forruden eller bagruden
  • entreprenørmaskiner
• køretøjer med anhænger
  • to- eller trehjulede køretøjer
  • Køretøjer med dobbeltdæk/tvillingedæk
  • Pickupper (valgfri mulighed)
  • cabrioleter med åben kaleche
• cabrioleter med lukket kaleche uden dokumentation fra producenten vedrørende disses egnethed til vaskeanlæg

Overholdes disse anvisninger ikke, hæfter anlægsproducenten ikke for heraf resulterende

• personskade
• materielle skader
• skader på dyr.

Uegnede rengøringsmidler

BEMAERK

Øget korrosionsfare, hvis der anvendes uegnede rengø- ringsmidler

Følgende rengøringsmidler må ikke anvendes i anlægget:

• Rengøringsmidler, der er beregnet til rengøring af vaskehallen.
• Rengøringsmidler, der er beregnet til udvendig rengøring af vaskeanlægget.

• Sure rengøringsmidler.

• Rengøringsmidler, der påføres køretøjet med separat udstyr (f.eks. fælgrens).
  • Midler til spildevandsbehandling.

Anvend kun originaltilbehør og -reservedele. De er en garanti for en sikker og fejlfri drift af maskinen.

Anlægsoversigt indkørselsside

①Søjle 1
② Dyser til børstevand (kreds A1/A2/A3, som tilbehør i stedet for C3)
③Tagbørste
④Søjle 2
⑤Højtryksventiler
⑥Pneumatisk ventilø
⑦Doseringspumper
⑧Vedligeholdelsesenhed
⑨Trykreduktionsenhed
⑩Rengørings- og plejemidler
⑪Chassis
⑫ Dyser til rent vand, kemisk tørringshjælp, voks (kreds A1)
⑬Dyser til fælgskum/forsprøjtning af fælge
⑭Hjulvaskeanordning
⑮Højtryksdyse hjulvask/rengøring af inderskærm
⑯Dyser til skum, insekter, Intensiv Basic (kreds B2)
⑰Dyser til brugsvand, shampoo (kreds B1)
⑱Højtryksdyser
19Køreskinner
⑳Vaskefasevisning
21Kørelys

Anlægsoversigt udkørselsside

①Sidebørste 2
②Tagbørste
③Dyser polering (kreds C3)
④ Dyser til rent vand, kemisk tørringshjælp, voks (kreds C2)
⑤Dyser til brugsvand, shampoo (kreds C1)
⑥Motor til tagblæser
⑦ Rotationsmotor sidebørste 2
⑧Tagtørrer
⑨ Rotationsmotor sidebørste 1
⑩Sidebørste 1

Standardudstyr

Sidebørster

De roterende sidebørster rengør køretøjets sider, forende og bagende.

Tagbørste

Den roterende tagbørste rengør køretøjets overside for snavs.

Hjulvaskeanordning (tallerkenbørste)

Vaskeanlægget er udstyret med to hjulvaskeanordninger for en grundig rengøring af fælgene. Hjulenes position registreres af en fotocelle.

De roterende børster trykkes mod fælgene ved hjælp af en pneumatisk cylinder.

Vandingen af børsterne sker via en dyse, som er placeret i centrum.

Obs

En højdejusterbar hjulvaskeanordning fås som tilbehør.

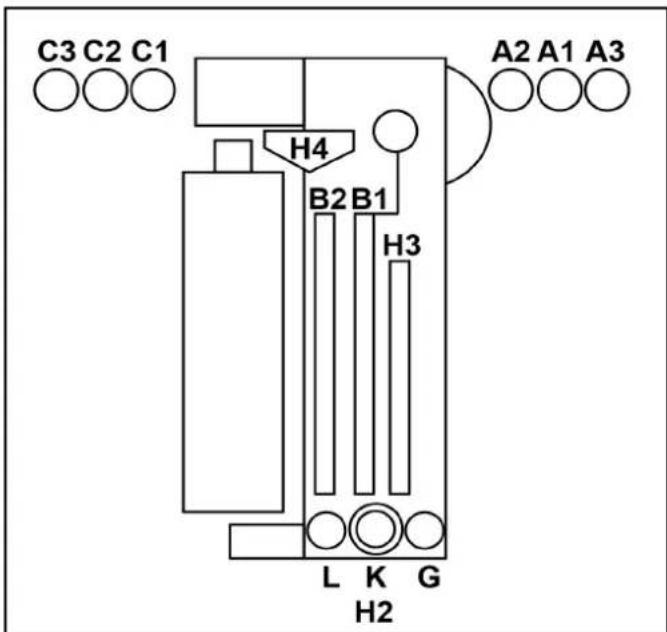

Dyser og sprøjterør

Brugsvandet og det rene vand påsprøjtes køretøjet via dyserne og sprøjterørene.

Afhængigt af vaskeprogram blandes vandet med rengørings- og plejemidler.

A1 = rent vand, kemisk tørringshjælp (CTH), voks
A2 = brugsvand, shampoo
A3 = polering (tilbehør, i stedet for C3)
B1 = brugsvand, shampoo
B2 = skum, insekter, Intensiv Basic
C1 = brugsvand, shampoo
C2 = rent vand, CTH, voks
C3 = polering
G = forsprøjtning af fælge
L = tjærefjemer
K = hjulglans
H 2 = højtryk hjulvask
H 3 = højtryksdyser i siden
H4 = højtryksdyser tag

Skumvask

Rengøringsmidlet til forrensning påføres som skum for at forlænge indvirkningstiden.

Smudsopsamlere

Smudsopsamlerne holder partikler tilbage, som kan tilstoppe dyserne.

Doseringspumper

Doseringspumperne tilfører rengørings- og plejemidler til vandet.

Sidedyser på tørreenhed

Den krævede luft til tørring af køretøjets sider strømmer ud af tørredyserne.

Tagtørrer

Bjælkerne på blæsetørreren føres langs med køretøjets konturer. Indbyggede ventilatorer skaber den nødvendige luftstrøm til tørring af køretøjet.

Kørelys

Kørelyset har følgende funktioner:

• Positionering af køretøjet før vask.
• Efter vask angives udkørselsretningen.
• Visning af fejl.

Fotoceller

Følgende registreres af fotocellerne:

- Køretøjets position og konturer.

- Hjulenes position.

Rengørings- og plejemidler

Rengørings- og plejemiddeldunkene samt doseringspumperne befinder sig i søjle 2.

Der kan maksimalt anbringes 8 dunke i søjle 2.

Hvis der er behov for flere dunke, kan tilførslen eventuelt ske fra teknikrummet.

Sugeslangerne, dunkene og de tilhørende doseringspumper er mærket med samme farve Mærkning af doseringspumperne.

Navn Betegnelse Forbrug Bestillings-			nr.
RM 896	Vehicle Pro Klear! RIM* 15-2	5ml 6.296-0	77.0
RM 890	Vehicle Pro Klear! Prewash*	10-14ml 6.2	96-003.0
RM 891	Vehicle Pro Klear! Brush* 7-1	10ml 6.295-9	95.0
RM 892	Vehicle Pro Klear! Foam* 8-1	10ml 6.295-9	98.0
RM 893	Vehicle Pro Klear! Dry* 8-12ml	6.296-001	.0
RM 894	Vehicle Pro Klear! Glow* 10-	15ml 6.295-9	93.0
RM 837	Vehicle Pro Klear! Plus**	15ml	6.295-779.0

Du finder de vigtigste anlægsdata på typeskiltet.

Styreskab

Anlæggets styreskab befinder sig på strømfordeleren.

Strømfordeler

Anlæggets hovedafbryder befinder sig på strømfordeleren.

Strømfordeleren befinder sig uden for vaskeanlægget i teknikrummet eller et andet egnet sted i nærheden af vaskeanlægget.

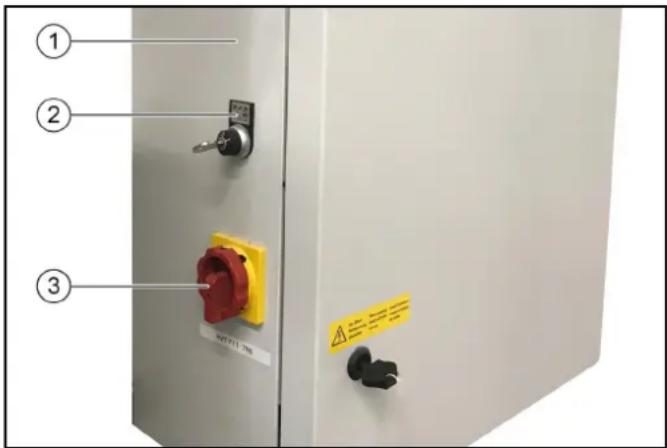

① ② ③ NOTE 78

①Strømfordeler
②Nøgleafbryder, se ABS-betalingssystemer

- 0 = anlæg Fra

- 1 = betjening via vaskekortlæser

- 2 = betjening via vaskekortlæser og betjeningspanel (display)

③Hovedafbryder, se Hovedafbryder

Nødstop

Hvis der er fare for personer, ting eller dyr, skal anlægget omgående standses med "N∅DSTOP"-knappen.

"N∅DSTOP"-knapperne befinder sig:

• på vaskekort-/kodelæseren
• på betjeningspanelet
- eventuelt ved indgangen til vaskehallen, hvis betjeningspanelet eller vaskekort-/kodelæseren ikke befinder sig der.

Betjeningssted

Vaskeanlægget leveres med:

• et betjeningspanel med display
• en vaskekort-/kodelæser (tilbehør)

Kipsikring

En mekanisk sikring holder anlægget på køreskinnerne, selv om kunden begår fejl.

Tilbehør

Vaskekort-/kodelæser

En vaskekortlæser eller en kodelæser anvendes til drift af anlægget med selvbetjening.

Obs

De vaskekort/koder, der skal anvendes, er programmeret til det pågældende anlæg.

Brugsvandstilslutningen gør det muligt at anvende regnvand eller genbrugsvand som delvis erstatning for rent vand.

Planet-hjulvaskeanordning

I stedet for en tallerkenbørste er planet-hjulvaskeanordningen udstyret med 3 børster.

Højdejusterbar hjulvaskeanordning

Hjulvaskeanordningerne kan endvidere udstyres med en højde-justering.

Rengøring af hjulkasse

Køretøjets hjulkasser og paneler rengøres af vandstråler fra 2 yderligere dyser pr. hjulvaskeanordning.

Køretøjets underside kan vaskes med undervognsvaskeanordningen. To drejelige dyserør sprøjter vand med højtryk på hele undersiden.

Forsprøjtning (løsning af insekter)

Der påføres skum på den forreste del af køretøjet med forsprøjtningsdyserne. Skummet dannes af vand, forsprøjtemiddel og trykluft.

Intensivbasic

Der påføres forrensningskemikalier på køretøjet via de stationære dyser.

Skummet dannes af vand, forsprøjtemiddel og trykluft.

Fælgskum

En skummende vand-rengøringsmiddelblanding påsprøjtes fælgene med trykluft via 2 stationære skumdyser.

Højtryksvask

Under højtryksvasken fjernes grovere snavs fra køretøjets overflade. Idet faren for ridser i lakken på grund af sandkorn eller lignende minimeres, er højtryksrengøringen i høj grad med til at skåne lakken.

Der findes forskellige versioner:

• arbejstryk 16 bar (1,6 MPa)
• arbejstryk 60 bar (6 MPa)
- arbejstryk 70 bar (7 MPa), højtrykspumpe onboard (i portalen)

Skumvoks

Der påføres skumvoks på køretøjet via dyserne til tørringshjælp inden tørringen.

Kold voks

Der påføres vand tilsat voks på køretøjet fra dyserne til kold voks. Der kan vælges mellem 2 forskellige typer kold voks (voks 1 og voks 2).

Varme til rengøringsmiddel

Varmen til rengøringsmiddel befinder sig i rengøringsmiddelforsyningen i søjle 2.

Frostbeskyttelsesanordning

Vaskeanlægget kan udstyres med en frostbeskyttelsesanordning:

Ved frostfare blæses vandet automatisk ud af ledningssystemet. Udblæsningen styres af en termostat.

Reverse-osmose-anlæg

Køretøjet påføres demineraliseret vand (fra et reverse-osmoseanlæg på opstillingsstedet eller monteret som tilbehør) eller rent vand med tilsat tørringshjælp via dyserne til tørringshjælp.

Skumpolering

En skummende blanding af vand og rengøringsmiddel påsprøjtes køretøjet med trykluft via 2 stationære skumdyser. Efterfølgende udføres poleringen med vaskebørsterne.

Sikkerhedsafbryder

Sikkerhedsafbrydere er påkrævet, hvis de krævede sikkerhedsafstande mellem vaskeanlægget og de fast monterede bygningsdele (f.eks. vægge, søjler, vaskekummer) ikke kan overholdes.

Sikkerhedsafbrydere forhindrer, at personer kan komme i klemme mellem anlægget og væggen.

Hvis en sikkerhedsafbryder berører en forhindring, stoppes vaskeanlægget omgående.

Obs

Find frem til årsagen, hvis anlægget er blevet stoppet af en sikkerhedsafbryder, og få den nulstillet af autoriserede fagfolk.

Stænkskærme

Områder, der grænser op til vaskepladsen, beskyttes mod smudssprøjt og stænkvand fra de roterende sidebørster af stænkskærmene.

Stænkskærmene er fastgjort på chassisets og søjlernes udvendi- ge flader.

Hjulafvisere

Hjulafviserne skal sikre, at køretøjet er placeret i midten. De forhindrer, at køretøjet placeres for langt fra midten.

Remote-reset

Reset-funktionen gør det muligt via fjernadgang at køre vaskeportalen til grundindstillingen hjælp af en kommando over en grænseflade. Funktionen kan aktiveres via en separat parameter i anlægsstyringen.

• Generelt må denne funktion kun frigives i lande eller på steder, hvor denne funktion er tilladt.
• Der skal installeres en videoovervågning på stedet, der dækker hele vaskehallens område og hele anlæggets kørebane, og desuden skal andre regler, for så vidt de er gældende i det land/den kommune, hvor systemet er installeret, ligeledes finde anvendelse.
• Den person, der udfører reset via fjernadgang, skal forinden sikre via videoovervågningen, at der ikke er befinder sig personer i anlæggets kørebane. Hvis kommandoen derefter anmodes af en person, skal denne ved at bekræfte en sikkerhedsmeddelelse (f.eks. et pop-up vindue) dokumentere, at anlægget og kørebanen er helt fri.
• Den person, der integrerer anlægget i sit system f.eks. via internettet, er ansvarlig for den nødvendige sikkerhed hhv. cybersikkerhed, og der skal foretages en risikovurdering af anlægget.

Portstyring

Portstyringen på opstillingsstedet styres med de rigtige signaler i forhold til vaskeprocessen fra bil-portstyringen.

Der skelnes mellem sommer-portstyring og vinter-portstyring.

Sommer-portstyring

• Før vaskestart står portene åbne.
  • Køretøjet kan køres ind.
  • Når vasken starter, lukkes portene.
• Når vasken er færdig, åbnes portene og forbliver åbne.

Vinter-portstyring

• Før vaskestart er indkørselsporten lukket og skal åbnes, inden køretøjet køres ind. Dette sker for eksempel, när der føres et vaskekort ind i vaskekortlæseren.
• Når vasken starter (f.eks. när der trykkes på tasten "Start" på vaskekortlæseren), lukkes indkørselsporten.
• Når vasken er færdig, åbnes udkørselsporten og den lukkes igen, när køretøjet er kørt ud.

Betjeningselementer

Nødstop

Hvis der er fare for personer, ting eller dyr, skal anlægget omgående standses med "N∅DSTOP"-knappen.

"N∅DSTOP"-knapperne befinder sig:

• på vaskekort-/kodelæseren
på betjeningspanelet
- eventuelt ved indgangen til vaskehallen, hvis betjeningspanelet eller vaskekort-/kodelæseren ikke befinder sig der.

Hovedafbryder

Hovedafbryderen befinder sig på strømfordeleren. Indstil hovedafbryderen på "1" for at tilkoble anlægget.

ABS-betalingssystemer

Med nøgleafbryderen på strømfordeleren, se Strømfordeler, kan det vælges, fra hvilke betjeningssteder vaskeprogrammerne kan startes.

• Position 0: Programstart ikke mulig
- Position 1: Programstart på vaskekort-/kodelæser
- Position 2: Programstart på vaskekort-/kodelæser og på betjeningspanel

Vaskekort-/kodelæser

Afhængigt af vaskekort-/kodelæserens udførelse kan vaskeprogrammet vælges på følgende måde:

• Indtastning på et tastatur.
  • Det angivne program på vaskekortet.
• Indtastning af en kode.

Obs

Yderligere oplysninger finder du i den separate driftsvejledning til vaskekort-/kodelæseren.

Betjeningspanel

①Nødstopknap
②Display
③Knap til styrespænding/grundindstilling

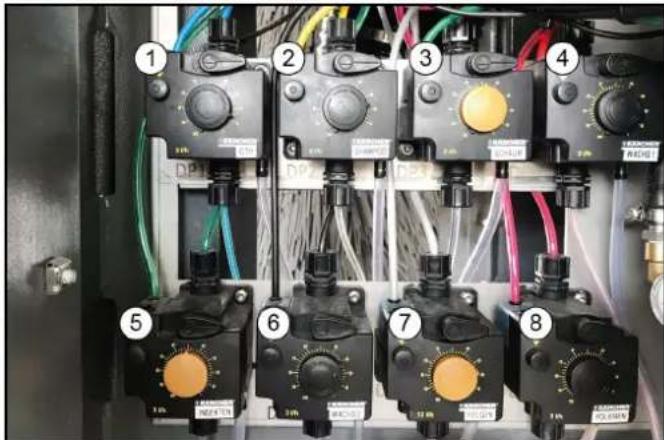

Doseringspumper

Rengørings- og plejemidler tilføres via doseringspumper, der befinder sig i søjle 2.

Tilordningen af doseringspumperne er kun et eksempel. Som standard er tilordningen af doseringspumperne 1-4 altid som vist på billedet.

Der kan vælges mellem 7 forskellige rengørings- og plejemidler til doseringspumperne 5-8.

Vaskevandet tilføres rengørings- og plejemiddel i overensstemmelse med vaskeprogrammet og anlæggets udstyr ved hjælp af doseringspumperne.

Obs

Doseringsmængderne indstilles optimalt af montøren ved den første ibrugtagning af anlægget. Som regel kræves ikke ændring af indstillingerne.

Mærkning af doseringspumperne

Obs

Doseringspumpernes placering afhænger af anlægget.

Doserings-pumpe	Rengørings- og plejemidler
	Tørringshjælp
	Shampoo
	Aktiv skum
	Voks 1
	Polering 1
	Fælgrens
	Voks 2
	Dækglans
	Insektforrens
	Polering 2
	Intensiv Basic

Indstilling af doseringsmængde

1 2 3 FLEXCHER 3 V/h

①Udluftningsknap
②Udluftningsarm
③Indstillingsknap doseringsmængde

BEMAERK

Beskadigelse af doseringspumpe på grund af tørløb

Indstil kun doseringsmængden, når doseringspumpen kører.

1. Træk indstillingsknappen til doseringsmængden ud.
2. Tryk på udluftningstasten, og slip den igen på skift, og drej samtidigt indstillingsknappen hen på den ønskede værdi.
3. Slip udluftningsknappen.
4. Tryk indstillingsknappen til doseringsmængde ind.

Udluftning af doseringspumpe

Trykluftforsyningen til anlægget skal være i drift.

1 2 3 3 kWh V. LONCHER

①Udluftningsknap
②Udluftningsarm
③Indstillingsknap doseringsmængde

1. Drej udluftningsarmen mod uret indtil anslag.
2. Indstil doseringsmængden på 100 %.
3. Tryk på udluftningstasten, indtil rengøringsmidlet løber ud af udluftningsledningen på undersiden af doseringspumpen uden bobler.
4. Indstil doseringsmængden på den ønskede værdi, se Indstilling af doseringsmængde.
5. Drej udluftningsarmen med uret indtil anslag.

Beskrivelse af display

Startdisplay

31.01.2019 10:23:00

Vask

Service

Indstillinger

Generelle oplys.

Obs

Sproget indstilles ved den første ibrugtagning, og kan ændres i menuen Indstillinger/Generelt.

Via displayet kan der f.eks. foretages indstillinger på anlægget, indstilles værdier på selve displayet samt vises informationer om anlægget.

Statusbjælke

① ② 07.06.2018 10:04:08

③ ④ ⑤ ⑥

①Dato
②Klokkeslæt
③Aktuelt tilmeldt operatør
④Vedligeholdelse skal udføres
⑤Aktuel sæson (hvis aktiveret)
⑥Aktuel anlægsstatus

Symbolbeskrivelse

Afhængigt af den valgte menu eller anlæggets status vises følgende symboler på displayet

Anlæg driftsklart

Fejl ved anlæg

Button Home

Med Button Home kan du komme et niveau tilbage fra en undermenu.

Tilmeldt autorisation rengøringsmiddelleverandør

Tilmeldt autorisation ejer

Tilmeldt autorisation service

Indstillede sæson-vaskeprogrammer forår

Indstillede sæson-vaskeprogrammer sommer

Indstillede sæson-vaskeprogrammer efterår

Indstillede sæson-vaskeprogrammer vinter

Vask

I menuen Vask kan der vælges og startes programmer og ekstra programmer.

Det aktiverede program kan afbrydes og procesforløbet i procent kan vises.

31.01.2019 17:26:36

1| Programm 1

4| Programm 4

2| Programm 2

5|Programm 5

3| Programm 3

6|Programm 6

Side 1/2

Start af vaskeprogram, se Start af program på displayet.

Service

I servicemenen kan der udføres manuelle funktioner og den manuelle frostbeskyttelse kan startes.

31.01.2019 12:25:03

Manuel drift

Diagnose

Service

• Manuel drift (manuelle portalfunktioner, manuel start af frostbeskyttelse, manuelle vandsystemfunktioner)
  • Diagnose (kun ejer og serviceteknikere)
  Anlæggets selvtestfunktioner kaldes frem

Indstillinger

Menuen Indstillinger indeholder brugeradministrationen og der kan foretages indstillinger på anlægget.

31.01.2019 12:02:01

Bruger- administrering

Vaskeprogram indstillinger

Anlæg

Generelt

Indstillinger

• Brugeradministration
- Vaskeprogramindstillinger (portalens hastighed ved forrens, børstning, pleje og tørring, sæsonindstilling)
- Anlæg (rengøringsmiddel, vandforsyning, betjening af porte, visning af kundetekst-prio)
- Generelt (indstilling af dato, klokkeslæt og åbningstider, valg af sprog, visning af systeminformationer)

Generelle oplys.

Oplysninger om anlæggets tilstand og de aktuelle rengøringsmiddelmængder kan vises via denne menu.

31.01.2019 17:19:42

Vasktaeller

Driftstimer

Vedlig. diagnose

Påfyldningsniv. rengøringsmidler

Generelle oplys.

• Vasketæller (kun ejer) - visning af gennemførte og afbrudte vaskeforløb
• Driftstimer
• Vedligeholdelse diagnose - interval for næste vedligeholdelse, systeminformationer, fejllager, hændelseslager
• Rengøringsmiddelmængder - procentual rengøringsmiddelmængde (tilbehør)

Under driften af anlægget kan følgende push-meldinger vises på displayet.

Kritisk fejl

Kritisk fejl

SB2 endestopkont. ikke logisk

Slutposition indv.-udv. samtidigt, kontroller endestopkontakt, informer service

F0212 31.01.2019 14:35:29

Meddelelse 2/2

FARE

Fare på grund af kritisk fejl

Sluk for anlægget, og kontakt serviceafdelingen.

Kritiske fejl må kun udbedres af personer, der er uddannet i anlæggets servicefunktioner.

Hvis der er flere fejl, vises disse kontinuerligt.

Der kan skiftes mellem visningerne med piletasterne.

Fejl

Fejl

TD fotocelle i midten

Driftsfejl er fejl, der opstår under vaskeprogrammet. Vaskeprogrammet afbrydes og kan fortsættes, när fejlen er udbedret.

Hvis der er flere driftsfejl, vises disse kontinuerligt.

Der kan skiftes mellem visningerne med piletasterne.

Du finder en udførlig beskrivelse vedrørende fejludbedring i kapitlet Hjælp ved driftsfejl.

Hændelse

Hændelse

Position hjulvask 2

Ingen grundstilling

kontroller lufttryk, mekanik grundstilling (blå knap)

E5017 31.01.2019 14:24:48

Meddelelse 2/2

En hændelse er en fejl, der opstår, när vaskeprogrammet ikke er aktivt.

Hvis der er flere hændelser, vises disse kontinuerligt.

Der kan skiftes mellem visningerne med piletasterne.

Du finder en udførlig beskrivelse vedrørende fejludbedring i kapitlet Hjælp ved driftsfejl.

Anlæg ikke i grundstilling

31.01.2019 17:11:05

Anlæg er ikke i grundstilling!

Tryk på knappen for at køre anlægget i grundstilling

Denne melding vises, hvis et af aggregaterne ikke befinder sig i grundindstilling.

Obs

Tryk på knappen (> 2 sekunder) eller tryk på den blå knap (> 2 sekunder) for at køre anlægget i grundstilling.

Vedligeholdelse skal udføres

31.01.2019 13:43:47

Vedlig. skal udføres, aftal tid til vedligeholdelse

Aftal en vedligeholdelsestid med serviceafdelingen.

Ibrugtagning

1. Åbn afspærringsventilerne til vand og trykluft.

2. Indstil hovedafbryderen på strømfordeleren på "1".

3. Tryk på den blå knap Styrespænding/grundindstilling på betjeningspanelet.

Anlægget er driftsklart. Køretøjet, der skal vaskes, kan køres ind.

Drift

⚠️FARE

Fare på grund af anlægsdele, der bevæger sig

Stands omgående anlægget ved at trykke på nødstopknappen, hvis der er fare for personer, genstande eller dyr.

BEMAERK

Risiko for beskadigelse af køretøjer på grund af rengøringsmiddel, der ikke fjernes

Hvis der opstår en fejl på vaskeanlægget efter at rengøringsmidlet er påført, skal du straks skylle køretøjet grundigt med vand for at fjerne rengøringsmidlet, så der ikke opstår lakskader på grund af for lang indvirkningstid.

Obs

I forbindelse med selvbetjeningsanlæg skal man altid kunne komme i kontakt med en sagkyndig person, der er fortrolig med anlægget, og som kan hhv. udføre eller iværksætte de nødvendi- ge foranstaltninger, så eventuelle farer undgås.

Tilkobling efter nødstop

Obs

Sørg for at eliminere årsagen til aktiveringen af nødstopknappen, inden anlægget genindkobles.

Personer eller dyr må ikke opholde sig i arbejdsområdet. Køretøjer skal køres ud af anlægget.

19:34.2018 - 10:07:02 ① ②

①Nødstopknap
②Knap til styrespænding/grundindstilling

1. Træk i nødstopknappen for at låse den op.
2. Tryk på den blå knap Styrespænding/grundindstilling på betjeningspanelet.

I grundindstilling tændes den øverste grønne signallampe "Frem" i kørelyset. Anlægget er igen driftsklart; køretøjet, der skal vaskes, kan køres ind.

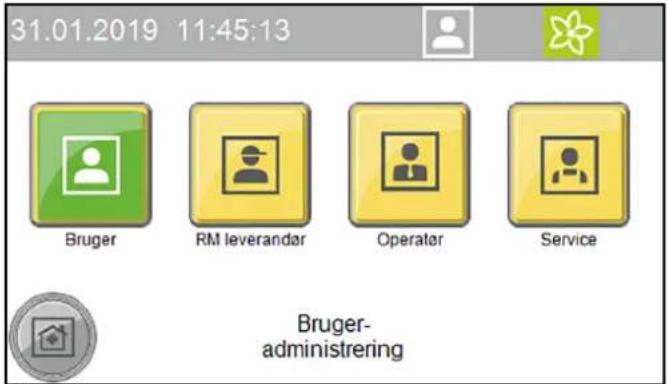

1. Vælg brugeradministration i hovedmenuen Indstillinger. De mulige operatører vises.

31.01.2019 11:45:13 Bruger RM leverandar Operator Service Bruger- administering

1. Vælg operatør.

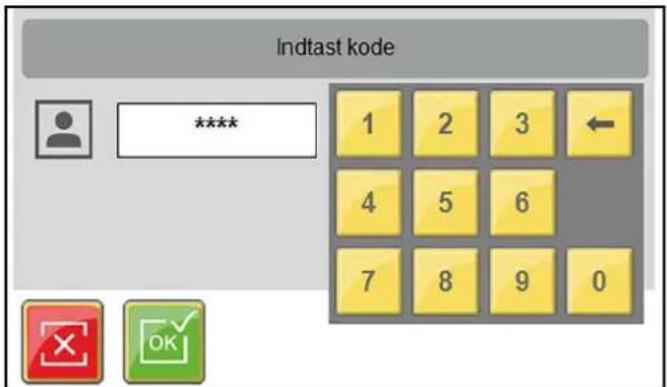

Vinduet til indtastning af koden åbnes.

Indtast kode **** 1 2 3 4 5 6 7 8 9 0

1. Indtast og bekræft koden.

Operatørniveau stilles automatisk tilbage til niveauet operatør, hvis du intet foretager dig i 30 minutter.

Forberedelse af køretøjet

BEMAERK

Beskadigelse af anlægget og køretøjet

Sørg for at træffe følgende foranstaltninger, før du starter anlægget, så beskadigelser på køretøjet undgås.

1. Luk vinduer, døre og taglemme.

2. Skub antennerne ind, drej dem bagud og læg dem ned eller tag dem af.

3. Klap store eller udstående spejle ind.

4. Kontrollér køretøjet for løse dele, og afmontér disse, f.eks.:

5. pyntelister

6. spoilere
7. kofangere
   • dørgreb
8. udstødningsrør
   • vindspoilere
   • snore til presenninger
9. gummilister
10. solskærme anbragt på ydersiden
11. bagagebærer

Indkøring af køretøjet

Kørelyset hjælper vaskekunden med at positionere køretøjet korrekt.

1 2 STOP 3

①Kør frem
②Stop, position i orden
③Kør tilbage

1. Placer køretøjet lige og i midten mellem køreskinnerne.

After positionering

1. Stands motoren.
2. Sæt i et gear.
3. Vælg position "P" ved automatgear.
4. Træk håndbremsen.
5. Kontrollér, om alle henvisninger fra Forberedelse af køretøjet er fulgt.
6. Forlad køretøjet (alle personer).
7. Start vaskeprogrammet afhængigt af starttypen.

Start af programmet

På vaskekort-/kodelæseren

Obs

Drift med en vaskekort-/kodelæser er beskrevet i den separate driftsvejledning til vaskekort-/kodelæseren.

Start af program på displayet

1. Vælg det ønskede vaskeprogram.

31.01.2019 17:26:36 1| Programm 1 2| Programm 2 3| Programm 3 4| Programm 4 5| Programm 5 6| Programm 6 Side 1 / 2

1. Vælg de ønskede funktioner og bekræft med OK.

31.01.2019 17:35:02 Pre-Wash Post-Wash Stat. forsprøjtningsbue Intensiv tagbjælke Intensiv side Varevogn Programm 1

1. Start vaskeprogrammet.

Start vask Tryk START START

1. Under afviklingen af vaskeprogrammet kan følgende manuelle funktioner udføres på displayet:

31.01.2019 17:46:07 Torrer Tagbarste Sidebarste Information Frigv spæringen Frigv spæringen Frigv spæringen Hjulbarste STOP

a Stands/kør tørreren op

b Stands/kør tagbørsten op

d Stop hjulbørsterne

Tryk på tasten "Information" for at få vist procesforløbet for programmet.

Afbrydelse af igangværende program

1. Tryk på tasten "Stop". Programmet afbrydes.

1. Tryk på tasten "Start" for at fortsætte programmet.

Programslut

Når programmet er afsluttet, viser kørelyset, om køretøjet skal køres fremad eller baglæns ud af anlægget.

1. Kør køretøjet ud af anlægget.

Manuel drift

Der kan udføres manuelle funktioner på følgende moduler:

- Portal - frem og tilbage

1. Vælg Service/Manuel drift/Manuel portal i hovedmenuen. Menuen med de manuelle funktioner, der kan udføres, åbnes.

31.01.2019 10:55:57 Portal Tagbarste Sidebarste Tøller Hjulbarste

1. Vælg modul.

Manuelle funktioner, der kan vælges, vises med gult.

Inden der kan vælges et andet modul, skal det valgte modul fravælges.

Påfyldning af rengørings- og plejemidler

ADVARSEL

Fare på grund af kemikalier

Overhold sikkerhedsdatabladene til rengørings- og plejemidlerne.

Obs

Tryk på knapperne "Generelle oplys." og "Påfyldningsniv. rengøringsmidler" på displayet for at få vist påfyldningsniveauet, se Generelle oplys..

Visningen af påfyldningsniveauet er tilbehør.

①10 liter påfyldningsdunk
②Udløbsrør

1. Skru udløbsrøret på påfyldningsdunken.
2. Åbn den pågældende rengørings- eller plejemiddelbeholder.
3. Fyld beholderen op og luk den igen.

Ud-af-brugtagning

Kortvarig ud-af-brugtagning

1. Afslut det igangværende vaskeprogram.
2. Lad hovedafbryderen blive stående på "1", så frostbeskyttelsesanordningen (ekstratilbehør) kan forblive tilsluttet.

Længerevarende standsning

1. Afslut det igangværende vaskeprogram.
2. Tøm alle vandførende ledninger, hvis der forventes frost i den periode, hvor anlægget er standset.
3. Indstil hovedafbryderen på "0".
4. Luk vandforsyningen.
5. Luk trykluftforsyningen.
6. Aftap rengørings- og plejemidlerne.

Ud-af-brugtagning via automatisk frostbeskyttelsesanordning (tilbehør)

BEMAERK

Beskadigelse af anlægget, hvis frostbeskyttelsesanordningen ikke er tilsluttet

Sørg for, at hovedafbryderen er slået til og ingen nødstopknap er aktiveret, hvis der er fare for frost.
Hvis minimumstemperaturen underskrides, udføres følgende trin automatisk:

1. Det igangværende vaskeprogram køres færdigt.
2. Når vaskeprogrammet er afsluttet, udblæses slangerne og dyserørene i portalen med trykluft.
3. Start af yderligere vaskeprogrammer blokeres.

Obs

Når der ikke længere er fare for frost, skifter anlægget automatisk til normal drift igen

Manuel start af automatisk frostbeskyttelsesfunktion BEMÆRK

Beskadigelse af anlægget på grund af temperaturer under frysepunktet

Foretag frostbeskyttelse af anlægget:

Obs

På anlæg med automatisk frostbeskyttelse starter frostbeskyttelsen, när den indstillede temperatur er nået.

31.01.2019 12:35:38

Manuel portal

Manuel frostbes.

Manuel vand

Manuel drift

1. Vælg Service/Manuel drift i hovedmenuen.
2. Tryk på tasten "Manuel frostbeskyttelse" for at starte frostbeskyttelsen.

Vedligeholdelseshenvisninger

Grundlaget for et driftssikkert anlæg er en regelmæssig vedligeholdelse iht. vedligeholdelsesskemaet.

ADVARSEL

Fare for tilskadekomst, hvis anlægget bevæger sig

Sørg for at frakoble anlægget før vedligeholdelsesarbejdet.

Sørg for at sikre hovedafbryderen mod genindkobling, f.eks. med en hængelås.

ADVARSEL

Fare for tilskadekomst på grund af trykluftbeholdere og -ledninger, der står under tryk, når anlægget er slukket

Sørg for at fjerne trykket før arbejdet på anlægget.

Kontroller på vedligeholdelsesenhedens manometer, at anlægget er uden tryk.

ADVARSEL

Fare for tilskadekomst på grund af højtrykssystem, der står under tryk, när anlægget er slukket

Sørg for at fjerne trykket i højtrykssystemet før arbejdet på anlægget.

⚠️FARE

Fare for tilskadekomst på grund af udstrømmende trykluft, højtryksvand ved dyseudgangene samt omkringflyvende smudspartikler eller lignende i området omkring de roterende børster!

Smudspartikler eller genstande, der løsner sig, kan kvæste personer eller dyr.

Selv om anlægget er slukket, kan der være trykluft eller højtryksvand til stede.

Sørg for at holde gulvet i hallen fri for løse genstande.

Vær forsigtig ved betjening af hhv. trykluftanlægget eller højtryks-systemet.

Bær beskyttelsesbriller under vedligeholdelsesarbejdet.

Målgrupper i forbindelse med pleje og vedligeholdelse Hvem må udføre inspektions- og vedligeholdelsesarbejde?

Operatør

Arbejde med henvisningen "Operatør" må kun udføres af underviste personer, der kan betjene og vedligeholde anlægget på en sikker måde.

Kundeservice

Arbejde med henvisningen "Kundeservice" må kun udføres af kundeservicemontører fra Kärcher eller montører, der er autoriseret af Kärcher.

Af hensyn til anlæggets driftssikkerhed anbefaler vi at indgå en vedligeholdelseskontrakt. Kontakt KÄRCHER-kundeservice.

Forberedelser

Af hensyn til din egen og andres sikkerhed skal anlægget frakobles, når der udføres vedligeholdelsesarbejde. Da der ikke er fri adgang til alle anlægsdele, der skal vedligeholdes, skal nogle an-

lægsdele bevæges under vedligeholdelsesarbejdet. Driftsformen "Manuel drift" er beregnet hertil.

Manuel drift udføres på displayet.

⚠️FARE

Rækkefølgen af følgende arbejdstrin skal altid overholdes.

BEMAERK

Risiko for beskadigelse ved manuel drift

Anvend ikke manuel drift til vask af køretøjer.

1. Kør køretøjet ud af anlægget.
2. Kontroller, at der ikke befinder sig personer eller dyr i anlægget.
3. Tænd anlægget.
4. Vælg manuel drift på displayet.
5. Bevæg anlægsdelene.
6. Sluk anlægget og sørg for at sikre det mod genindkobling.
7. Udfør vedligeholdelsesarbejdet.

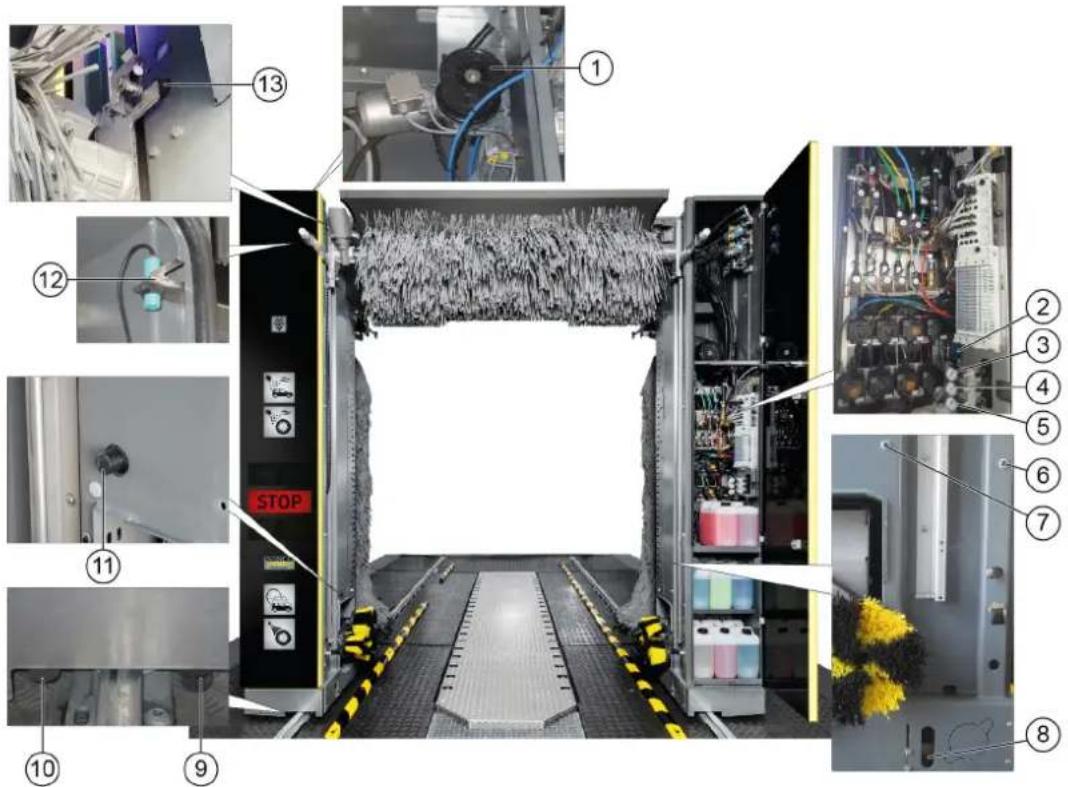

Vedligeholdelsesoversigt forreste portal

①Drivrem og remskive til tagbørste
②Vedligeholdelsesenhed
③Trykreduktionsventil til skråstilling af sidebørster
④Trykreduktionsventil til fiksering af sidebørster
⑤Trykreduktionsventil til hjulvask
⑥Fotocelle til køretøjsposition 1
⑦ Fotocelle til køretøjsposition 2
⑧Fotocelle til hjulregistrering
⑨Endestopkontakt til portalkørsel start
⑩Endestopkontakt til portalkørsel slut
⑪Endestopkontakt til tagbørste nede
⑫Endestopkontakt til dørkontakt søjle 1
⑬Endestopkontakt til tagbørste oppe

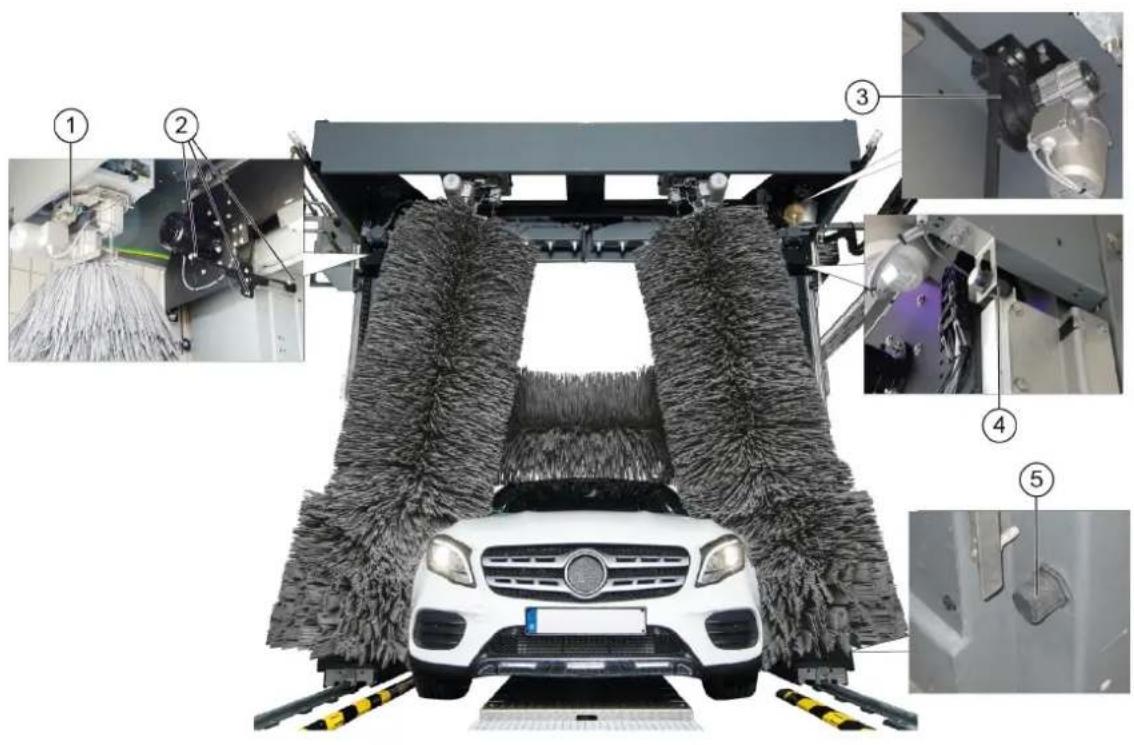

Vedligeholdelsesoversigt bageste portal

①Overbelastningskontakt til afbøjning af sidebørster
②Fotoceller til tagtørrer
③Drivrem og remskive til tagtørrer

④Endestopkontakt til tagtørrer oppe
⑤Endestopkontakt til tagtørrer nede

Vedligeholdelsesoversigt hal

①Mekanisk endeanslag slutposition portal udkørsel
②Mekanisk endeanslag slutposition portal indkørsel
③Smudsopsamler rent vand
④ Smudsopsamler brugsvand
⑤Fotoceller hal ind- og udkørsel

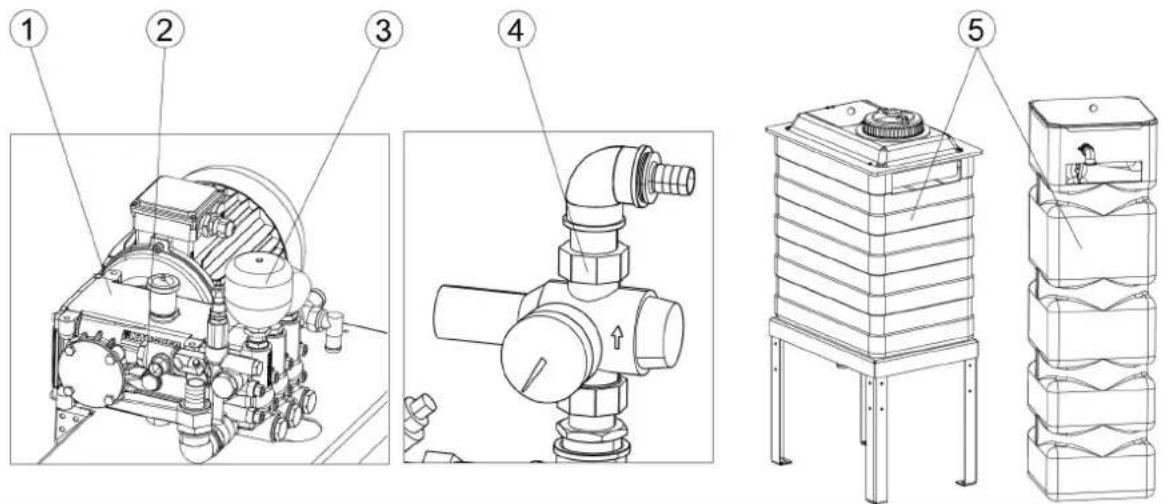

Vedligeholdelsesoversigt maskinrum

①Højtrykspumpe
②Oliestandsindikator
③Trykbeholder
④Trykreduktionsenhed
⑤Rentvandstank

Vedligeholdelsesskema dagligt

Modul Aktivitet Gennemførelse Målgruppe
NødstopknapSikkerhedsafbryder	Kontroller Start vaskeprogram	, tryk på nødstopknap eller sik-kerhedsafbryder, anlæg skal stoppe, slå derefter an-lægget til igen, se kapitlet Tilkobling efter nødstop.	Operatør
Skilte med betjeningshenvisninger og korrekt anvendelse	Kontrol af henvisninger til selvbetjeningskunder (kun SB-anlæg)	Kontroller, om alle skilte er til stede og kan læses.Udskift beskadigede skilte.	Operatør
Rengørings- og plejemiddelbehol-dere	Kontroller påfyldningsniveau-et	Fyld om nødvendigt på, eller udskift. Operatør
Højtryksslanger fra højtrykspum-pen til vaskeanlægget	Kontroller Undersøg slangerne for beskadigelse. Udskift straksdefekte slanger. Fare for ulykker.		Operatør
Sprøjtedyser/sier	Kontroller for tilstopning	Visuel kontrol (vurder sprøjtebilledet), rengør om nødvendigt.	Operatør
	Fjernelse af tilstopning Bemærk, dyserne må ikke ombyttes.Skru dyserne ud enkeltvis for at undgå at forveksle dem.Rengør med trykluft, eller læg dem i en rengørings-middelopløsning, og rengør dem derefter med en børste eller nål. Skru dyserne i igen.		Operatør
Fotoceller Kontrol for forurening og	ren-gøring om nødvendigt	Tør ved let tilsmudsning fotocellerne af med en fugtig klud uden rengøringsmiddel og med et let tryk. Sprøjt et skånsomt rengøringsmiddel på kluden ved kraftig tilsmudsning.	Operatør
Endestopkontakter Visuel kontrol K	kontroller for mekanisk beskadigelse, og om de sid-der fast.		Operatør
Sidebørster, tagbørste, hjulbørster	Kontroller for fremmedlege-mer	Visuel kontrol, fjern eventuelle fremmedlegemer, ren-gør snavsede børster med højtryksrenser.	Operatør
Skylle- og sprøjtekredse	Kontroller vandforsyningen	Kontroller under vask, om der er tilstrækkeligt vand til bilvasken.For lidt eller manglende vand kan medføre beskadigelse af køretøjet.	Operatør
Kørelys	Funktionskontrol	Afbryd fotocellerne "position 1" og "position 2", fotocellernes position, se kapitlet Vedligeholdelsesoversigt foran.Kørelyset skal vise de pågældende signaler.	Operatør

Vedligeholdelsesskema ugentligt eller efter 500 bilvaske

Modul Aktivitet Afhjælpning Målgruppe
TagbørstevalserSidebørstevalser	Visuel kontrol Kontroller, at børsteakslen roterer uden modstand.Kontroller, at børsterne sidder fast.Kontroller børsterne for slid.Minimal børstelængde = længde på nye minus 50 mmUdskift evt. børsterne.	Operatør
Forsyningsslanger og -rørledning Visuel kontrol Kontroller for utætheder. Operatør		Kundeservice
Højtrykspumpe(r)	Kontrol for utætheder	Kontroller pumpen og ledningssystemet for utætheder. Kontakt kundeservice i tilfælde af olietab eller utætheder med mere end 10 dråber vand pr. minut.	Operatør
	Kontrol af oliestand Den nominelle stand er midten af oliestandsindikato-ren. Fyld om nødvendigt olie på (bestillingsnr. 6.288-020.0), og informer kundeservice straks.	Operatør
	Kontrol af trykholder Hvis højtrykspumpen vibrerer ekstra meget, er tryk-beholderen defekt. Kontakt kundeservice.	OperatørKundeservice
Rentvandstank Kontrol af svømmeventil Kontroller, om svømmerventilen fungerer (se "Vedli- geholdelsesarbejde").		Operatør
Betjeningssted med display	Rengøring/vedligeholdelse	Tør overfladen af med en fugtig klud, og sprøjt ved stærk tilsmudsning et rengøringsmiddel på kluden, og rengør med denne.	Operatør
Beklædning/glasfront anlæg	Rengøring	Sprøjt et syreholdigt rengøringsmiddel på overfladen, og rengør med en blød pad. Skyl den derefter med rent vand, og skrab efter med en vinduesskraber.	Operatør

Vedligeholdelsesskema efter 1000 vaske

Modul	Aktivitet	Gennemførelse	Målgruppe
Løberuller på sidebørstevalser	Visuel kontrol	Kontroller for slør ved at bevæge sidebørsterne. Kontakt kundeservice, hvis der er for meget slør mellem rullevognen og styringen.	Operatør Kundeservice
Skruer på styreskinner til tagbørste og tagtørrer	Efterspænd	Kontroller, at skruerne sidder fast, og spænd om nødvendigt efter.Tilspændingsmoment 25 Nm	Operatør Kundeservice

Vedligeholdelsesskema månedligt eller efter 2000 vaske

Modul Aktivitet Afhjælpning Målgruppe
Vedligeholdelsesenhed	Rengør filteret	Sluk for trykluften og kør hjulvaskeanlægget ind og ud manuelt, indtil trykket er fjernet.Kontroller på manometeret, at anlægget er uden tryk. Skru filterhuset af, tag filterindsatsen ud, rengør filte-ret med trykluft, sæt filteret i, skru filterhuset på.	Operatør
Smudsopsamlere brugsvand og rent vand	Rengøring	Afbryd vandtilførslen, skru låget på smudsopsamler-ne af, tag filtrene ud, skyl filtrene med vand, sæt fil-trene i igen, skru låget på.	Operatør
Trykreduktionsenhed	Rengøring af si	Se "vedligeholdelsesarbejde".	Operatør
Tagbørste og tagtørrer	Visuel kontrol af drivremme	Kontroller drivremmenes tilstand og udskift dem om nødvendigt.	Kundeservice
Alle endestopkontakter	Kontroller fastgørelse og af-stand	Mål afstanden mellem endestopkontakten og aktive-ringsfanen med en skydelære.Indstil om nødvendigt endestopkontakten ved at ju-stere de to kunststofmøtrikker.Afstande på endestopkontakter:∅30 mm = 5,0 mm∅18 mm = 2,0 mmTæller kørsel af sidebørste∅12 mm = 3,0/ ±0,1 mmTæller løft af tagbørste/tagtørrer∅12 mm = 3,5/ ±0,1 mm	Kundeservice
Vaskehal	Rengøring	Sprøjt et syreholdigt rengøringsmiddel på overflader som gulv, vægge, fliser, og lad det virke, og tør ren-gøringsmidlet af med en blød pad (hvid).	Operatør

Vedligeholdelsesskema halvårligt eller efter 5000 vaske

Modul Aktivitet Afhjælpning Målgruppe
Kabler og slanger ved:• Energiholder eller• energikæde eller• kabeltræk	Visuel kontrol Slangernes og	kablernes tilstand. Utætheder ved slanger og forbindelseselementer.	Operatør
Sidebørster, tagbørste, hjulbørster	Grundrengøring	Sprøjt et rengøringsmiddel (forrengøringsmiddel eller halrengøringsmiddel) på børsterne, lad det virke, og skyl dem grundigt med en højtryksrenser og varmt vand ved maks. 40 °C	Operatør

Vedligeholdelsesskema årligt eller efter 10000 vaske

Modul Aktivitet Afhjælpning Målgruppe
SB-tværstiver Kontrollér tandstangen for slid			Operatør Kundeservice
Hjulvaskebørster Visuel kontrol Ud skift børsterne efter ca. 15000		vaske.Udskiftning af hjulvaskebørster: Løsn skruerne i bør-steringen, tag hjulvaskebørsten af, sæt den nye hjulvaskebørste på og skru den fast med skruerne.	OperatørKundeservice
Højtryksanlæg	Sikkerhedskontrol	Foretag en sikkerhedskontrol i henhold til retningslin-jerne for væskestrålere.	Ekspertise-kundeservice

Vedligeholdelsesarbejde

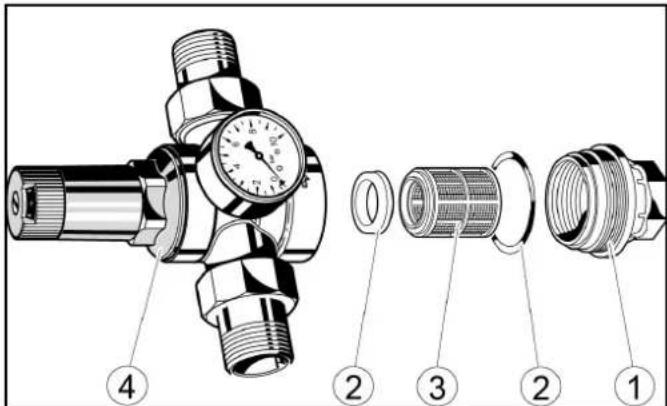

Rengøring af si i trykreduktionsenhed

1. Luk vandtilløbet.
2. Skru dækslet af.

①Dæksel
②Pakning
③Si
④Trykreduktionsenhed

1. Tag sien ud, og skyl den med vand.
2. Sæt sien ind i trykreduktionsenheden. Sørg for, at pakningerne sidder korrekt.
3. Skru dækslet på, og spænd den fast.

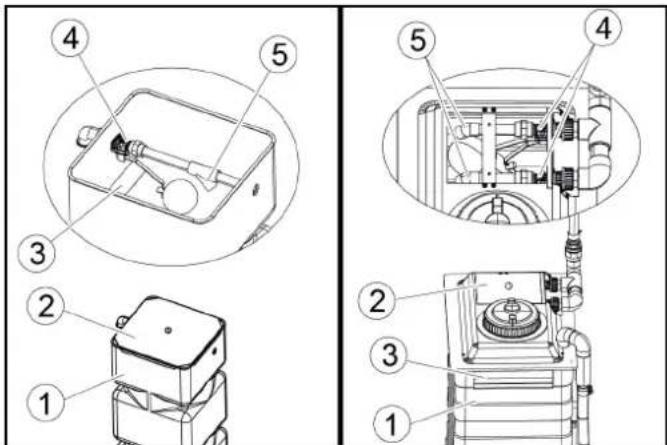

Kontrol af svømmerventil

1. Kontroller, om der lækker vand fra overløbsåbningen.

②Dæksel
③Overløbsåbning
④Svømmerventil
⑤Udløb

1. Tag rentvandstankens dæksel af.
2. Kontroller, om svømmerventilen lukker helt, när rentvandstanken er fyldt.

Obs

Når svømmerventilen er helt lukket, kommer der ikke vand ud af udløbet.
4. Sæt dækslet på igen.

Hjælp ved driftsfejl

ADVARSEL

Fare for tilskadekomst, hvis anlægget bevæger sig

Sørg for at frakoble anlægget før vedligeholdelsesarbejdet.

Sørg for at sikre hovedafbryderen mod genindkobling, f.eks. med en hængelås.

ADVARSEL

Fare for tilskadekomst på grund af trykluftbeholdere og -ledninger, der står under tryk, när anlægget er slukket

Sørg for at fjerne trykket før arbejdet på anlægget.

Kontroller på vedligeholdelsesenhedens manometer, at anlægget er uden tryk.

ADVARSEL

Fare for tilskadekomst på grund af højtrykssystem, der står under tryk, när anlægget er slukket

Sørg for at fjerne trykket i højtrykssystemet før arbejdet på anlægget.

Målgrupper ved udbedring af driftsfejl

Hvem må udbedre driftsfejl?

Operator

Arbejde med henvisningen "Operatør" må kun udføres af underviste personer, der kan betjene og vedligeholde anlægget på en sikker måde.

Elektrikere

Elektrikere er personer med en faglig uddannelse inden for det elektrotekniske område.

Kundeservice

Arbejde med henvisningen "Kundeservice" må kun udføres af kundeservicemontører fra Kärcher eller montører, der er autoriseret af Kärcher.

Visning af driftsfejl på displayet

Obs

Driftsfejl angives i klartekst på displayet med årsag og afhjælpning.

Kritisk fejl

SB2 endestopkont. ikke logisk

Slutposition indv.-udv.

samtidigt, kontroller

endestopkontakt, informer service

F0212 31.01.2019 14:35:29

Meddelelse

2/2

Afhjælp driftsfejlen i henhold til displayet og kvitter med OK-tasten.

Visninger i kørelyset

Visning Blink-		kode	Årsag Afhjælpning
		Blinker på skift	Manuel drift aktiv	Melding
		Lyser Vask i gang		Melding
		Lyser Vask standset		Melding
		Blinker på skift	Fejl aktiv	Afhjælp fejlen
		Blinker kortva-rigt	Nødstop aktiv	Find frem til årsa-gen og lås nødstopknappen op
		Lyser Position frem		Kør køretøjet frem
		Lyser Position-nering stop		Stands køretøjet

Visning Blink-		kode	Årsag Afhjælpning
		Lyser Positioning tilbage		Kør køretøjet tilbage
		Blinker	Vask afsluttet	Kør køretøjet ud fremad
		Blinker	Vask afsluttet	Kør køretøjet ud baglæns

Driftsfejl uden visning

Fejl Årsag Afhjælpning Ansvarlig
Rengøringseffekt utilstrækkelig	Intet eller for lidt rengøringsmiddelIngen eller utilstrækkelig trykluft iforsyningsledningSlidte børster	Kontroller rengøringsmiddelmængden,fyld om nødvendigt efter, udluft doseringspumpen.Kontroller lufttrykket, indstil det om nødvendigt (0,6 MPa (6 bar) på manomete-ret i vedligeholdelsesenheden).Rengør indsugningsfilteret til rengøringsmidlet, kontroller rengøringsmiddel-ledningerne for beskadigelse.Kontroller børsterne, udskift dem om nødvendigt.	Operatør
Trykket i højtrykspumpen op-bygges ikke	Rørledningssystemet i sugesiden er utætVandmangel	Kontroller skrueforbindelser og slanger.Afhjælp vandmangel.	Operatør, kundeservice
Højtrykspumpens manometerviser svinger kraftigt	Pumpe suger luftTrykbeholder defekt	Kontroller sugeledningen.Udskift trykbeholderen.	Kundeservice
Højtrykspumpens sikker-hedsventil åbnes	Vaskeanlæggets dyser tilstoppet	Kontroller, rengør, udskift dyser.	Operatør
	Slange eller højtryksventil tilstoppet	Fjern tilstopning.	Kundeservice
Der kommer for lidt eller intet vand ud af dyserne	Smudsopsamlere tilstoppedeVandtryk for lavtDyser tilstoppedeLuft i centrifugalpumpenMagnetventil eller forsyningsled-ning tilstoppet	Rengør smudsopsamlerneKontroller vandtrykket i fremløbet og pumperneRengør dyserne med trykluftLuft centrifugalpumpen ved at løsne ud-luftningsskruenKontroller og reparer om nødvendigt magnetventilerne og forsyningslednin-gerne (vand og strøm)	Operatør
Der løber stadig vand ud af dyserne efter vasken	Magnetventil snavset	Rengør magnetventilerne	Kundeservice
Tørring utilstrækkelig For lidt	eller for meget tørringshjæl-pemiddelForkert tørringshjælpemiddelIntet eller for lidt lufttryk	∅g eller reducér doseringenKontroller rengøringsmidlets niveauRengør indsugningsfilteretUdluftning af doseringspumpeAnvend originalt tørringshjælpemiddel fra KärcherKontroller tørringsventilatoren	Operatør
Hjulvaskebørste kører ikke rundt	Motorværnet i el-skabet er udløstModtryk for højt	Kontroller motorværnet i el-skabetReducer modtrykket på trykreduktions-ventilen til hjulvask	Operatør
Hjulvaskebørste kører lang-somt eller slet ikke	Intet eller for lidt lufttryk	Kontroller lufttrykket, og indstil det om nødvendigt∅g modtrykket på trykreduktionsventilen til hjulvask	Operatør, kundeservice
Hjulvaskebørste kører ud forkert sted	Fotoceller snavsede	Rengør fotocellerne, kontroller om nødvendigt indstillingen	Operatør
Børster bliver hurtigt snavs-de	For lav shampoodosering	Indstil shampoodoseringenKontroller vandmængden, og indstil den om nødvendigt	Operatør
Dyserørene til undervogn-svask drejer for langsomt/hurtigt eller slet ikke	Intet eller for lidt lufttrykDrejeenhed meget snavsetDroslerne forkert indstillet	Kontroller lufttrykket i forsyningsledningen, indstil evt.Rengør drejeenheden Juster droslerne	Operatør, kundeservice
Anlægget kan ikke startes	Fejl i spændingsforsyningen	Sørg for, at spændingsforsyningen er korrekt i henhold til tilslutningsværdierne	Operatør, elektriker

1. Løsn udluftningsskruen.

1. Hvis der kommer vand ud, skrues udluftningsskruen ind igen.

Garanti

I de enkelte lande gælder de af vore forhandlere fastlagte garantibetingelser. Eventuelle fejl på maskinen afhjælpes gratis inden for garantien, såfremt fejlen kan tilskrives en materiale- eller produktionsfejl. Hvis du ønsker at gøre garantien gældende, bedes du henvende dig til sin forhandler eller nærmeste kundeservice medbringende kvittering for købet.

(Se adressen på bagsiden)

Tekniske data

		CW 3 / CW 5(CWB 3/1)	CW 3 / CW 5(CWB 3/2)	CW 3 / CW 5(CWB 3/3)
Anlægsmål
Vaskehøjde mm 2100, 2200, 2300 2400, 2500, 2600 2700, 2800, 2900
Rammehøjde mm 2900 3200 3500
Samlet højde mm 2930, 3030, 3130 3230, 3330, 3430 3530, 3630, 3730
Rammebredde mm 3500 3500 3500
Samlet bredde sidebørster mm 4040 4040 4040
Samlet bredde stænkskærm mm 4060 4060 4060
Rammedybde/dybde med roterende børster	mm	1600 / 2170	1600 / 2170	1600 / 2170
Samlet længde kort hal	mm 2070 2070 2070
Anlægsbredde i spejlhøjde	mm 2450 2450 2450
Anlægsbredde i hjulvaskeområde	mm 2100 2100 2100
Sporbredde køreskinner	mm	2550, 2700, 2800	2550, 2700, 2800	2550, 2700, 2800
Hallens bredde med sikkerhedsafstand	mm 4500 4500 4500
Vaskebørster
Børstediameter side	mm 975	975	975
Børstehastighed side	1/min	107	107	107
Børstediameter tag	mm 975	975	975
Børstehastighed tag	1/min	127	127	127
Portalhastighed	m/min	0 - 24	0 - 24	0 - 24
Elektrisk tilslutning
Netspænding	V	400	400	400
Frekvens	Hz	50	50	50
Tilslutningseffekt	kW	10-16	10-16	10-16
Maks. sikring styring	A	35-50	35-50	35-50
Vandtilslutning
Nominel diameter	Tommer	1	1	1
Flydetryk iht. DIN 1988 (ved 100 l/min)	MPa	0,4 - 0,6	0,4 - 0,6	0,4 - 0,6
Maks. temperatur	°C	50	50	50
Tryklufttilslutning
Nominel diameter	Tommer	1/2	1/2	1/2
Tryk	MPa	0,6 - 0,8	0,6 - 0,8	0,6 - 0,8
Forbrug/vask (uden frostbeskyttelsesanordning, programaf-hængig ved køretøjslængde på 4,5 m)		50	50	50
Forbrug ved frostbeskyttelse, ca.	I	700	700	700
Beregnede værdier iht. EN 60335-2-79
Lydtryk vaskeproces med tørring	dB(A)	87	87	87
Lydtryk kun under tørring	dB(A)	91	91	91
Højtryksmodules lydniveau	dB(A)	86	86	86
Lydeffekt vask med tørring	dB(A)	101	101	101
Lydeffekt kun under tørring	dB(A)	105	105	105
Lydeffekt højtryksmodul	dB(A)	101	101	101
Usikkerhed	dB(A)	3	3	3

Der tages forbehold for tekniske ændringer.

Vand- og rengøringsmiddelforbrug

Vandforbruget afhænger af køretøjets længde, anlæggets udstyr og vaskeprogrammet.

De angivne værdier er eksempler på forbrug pr. bilvask.

Obs

Randbetingelser:

• Køretøjslængde 4,5 m

Hermed erklærer vi, at nedenstående maskine på grund af sin udformning og konstruktion i den udførelse, i hvilken den sælges af os, overholder EU-direktivernes relevante, grundlæggende sikkerheds- og sundhedsmæssige krav. Hvis maskinen ændres uden aftale med os, mister denne attest sin gyldighed.

Produkt: Vaskeanlæg

Type: 1.534-xxx

Anvendte harmoniserede standarder

EN ISO 12100

EN 17281

EN 60204-1

EN 61000-6-2: 2005 + AC: 2005

EN 61000-6-4: 2007 + A1: 2001

Underskriverne handler på bestyrelsens vegne og med dennes fuldmagt.

H. Jenner

Dokumentationsbefuldmægtiget:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

Sikkerhetshenvisninger 188

Forskriftsmessig bruk.... 190

Vanntilkobling....190

Bistand ved feil 206

Garanti 209

Sikkerhetshenvisninger

- bruksanvisningen inkl. alle sikkerhetshenvisninger

- at du selv har forstätt alle anvisninger

Ikke la girolje og mineraloljeholdig spillvann komme i jorden eller farvann.

Overhold de påbudte sikkerhetstiltakene.

Bruk påbudt verneutstyr, f. eks. vernebrille og vernehansker.

OBS

• bensin
- fyringsolje eller dieselbrennstoff
- løsemiddel
- løsemiddelholdige væsker
- syrer
- aceton

Merknad

Spør produsenten dersom du er usikker.

Hørselskader

Følg de lokale bestemmelsene om spillvannbehandling.

• et betjeningspanel med display
• en vaskekort-/ kodeleser (valgfritt)

Vippesikring

Frostbeskyttelsesanordning

Vaskeanlegget kan utstyres med en frostbeskyttelsesanordning: Ved frostfare blåses vannet automatisk ut av ledningssystemet. Utblåsingsprosessen styres gjennom et termostat.

Reverse-Osmose-anlegg

Flere henvisninger finner du i den separate bruksanvisningen til vaskekort-/kodeleseren.

Betjeningspanel

19.04.2018 - 10.07.02 Position Service Einstellungen Algebraics data ① ② ③

①Nød-av-tast
②Display
③Tast styrespenning / grunnstilling

Doseringspumper

⑤ aktuell årstid (hvis aktivert)

⑥ aktuell anleggstatus

Symbolbeskrivelse

1. Velg ønsket vaskeprogram.

31.01.2019 17:27:34 1| Programm 1 2| Programm 2 3| Programm 3 4| Programm 4 5| Programm 5 6| Programm 6 Side 1 / 2

Før det kan velges en annen komponentgruppe, må valgt komponentgruppe deaktiveres.

Säkerhetsanvisningar 210

Säkerhetsanvisningar

Meddelanden på displayen
