BRUGSANVISNING BD 3812 C Bp Kärcher

dB(A) 85 Declaração UE de conformidade Produto: Varredora-aspiradora Tipo: 1.783-xxx Respectivas Directrizes da UE 2006/42/CE (+2009/127/CE) 2014/30/UE 2011/65/EU 2014/53/EU (TCU) Normas harmonizadas aplicadas EN 60335–1 EN 60335–2–72 EN 60335-2-29 EN 55012: 2007 + A1: 2009 EN 55014-1:2006 + A1: 2009 + A2:2011 EN 55014–2: 1997 + A1: 2001 + A2: 2008 EN 61000–3–2: 2014 EN 61000–3–3: 2013 EN 61000–6–2: 2005 EN 62233: 2008 EN IEC 63000: 2018 Normas nacionais aplicadas TCU EN 301 511 V12.5.1 EN 300 440 V2.1.1 EN 300 328 V2.2.2 EN 300 330 V2.1.1 Chairman of the Board of Management Director Regulatory Affairs & Certification 83PT– 1 Læs original brugsanvisning in- den første brug, følg anvisnin- gerne og opbevar vejledningen til senere efterlæsning eller til den næste ejer. Før du benytter denne maskine første gang, skal du læse og følge denne betje- ningsvejledning og den medfølgende bro- chure, Sikkerhedsanvisninger for bør- sterengøringsmaskiner, 5.956-251.0 몇 ADVARSEL Maskinen må ikke bruges på arealer med en større hældning. Maskinen må kun sættes i drift, hvis hætten og alle dæksler er lukket. FARE Henviser til en umiddelbar fare, der fører til alvorlige kvæstelser eller til døden 몇 ADVARSEL Henviser til en mulig farlig situation, der kan føre til alvorlige kvæstelser eller til døden. 몇 FORSIGTIG Henviser til en mulig farlig situation, der kan føre til lette personskader. BEMÆRK Henviser til en mulig farlig situation, der kan føre til materiel skade. Der er monteret lithium-ion batterier i appa- ratet. De skal følge særlige kriterier. Afmon- tering, montering og kontrol af defekte bat- terier må kun gennemføres af Kärcher-kun- deservice eller en specialist. Der må kun anvendes batterier, der er god- kendt af Kärcher. Anbefalet batteri 6.654-

Anvisninger mht. opbevaring og transport får du af din Kärcher-kundeservice. FARE – Ombygninger og ændringer på appara- tet er ikke tilladt. – Batteriet må ikke åbnes, der er fare for en kortslutning, yderligere kan der ud- træde irriterende dampe eller ætsende væsker. Batteriet må ikke udsættes for stærk sollys, varme og ild, eksplosionsfare. – Brug opladeapparatet ikke i områder der er eksplosionstruet. – Brug opladeapparatet ikke i en tilsmud- set eller våd tilstand. – Sørg for tilstrækkelig udluftning under opladningen. – I nærheden af et batteri eller et batteri- laderum må der aldrig håndteres med åben flamme, produceres gnist eller ry- ges. Eksplosionsfare. 몇 ADVARSEL – Kontroller apparatet og netkablet før hver brug med hensyn til skader. Brug ingen apparater der har skader og lad parter med skader kun sætte i stand fra kvalificeret personale. Hold børn fjern fra batterier og oplade- ren. Oplad ikke defekte batterier. Defekte batterier må kun udskiftes af Kärcher- kundeservice. – Et defekt batteri må ikke smides i nor- malt affald, informer Kärcher-kundeser- vice. Indholdsfortegnelse Sikkerhedsanvisninger . . . . . . DA 1 Funktion . . . . . . . . . . . . . . . . . DA 2 Bestemmelsesmæssig anven- delse . . . . . . . . . . . . . . . . . . . . DA 2 Miljøbeskyttelse . . . . . . . . . . . DA 2 Garanti . . . . . . . . . . . . . . . . . . DA 2 Reservedele . . . . . . . . . . . . . . DA 2 Betjeningselementer . . . . . . . . DA 3 Inden ibrugtagning . . . . . . . . . DA 4 Drift . . . . . . . . . . . . . . . . . . . . . DA 4 Transport. . . . . . . . . . . . . . . . . DA 6 Ud-af-drifttagning . . . . . . . . . . DA 6 Opbevaring . . . . . . . . . . . . . . . DA 6 Pleje og vedligeholdelse . . . . . DA 6 Bortskaffelse . . . . . . . . . . . . . . DA 8 Fejl . . . . . . . . . . . . . . . . . . . . . DA 9 Tilbehør. . . . . . . . . . . . . . . . . . DA 9 Tekniskedata . . . . . . . . . . . . . . DA 10 EU-overensstemmelses-erklæ- ring . . . . . . . . . . . . . . . . . . . . . DA 11 Sikkerhedsanvisninger Faregrader Henvisninger til batterier (akku) og opladeapparatet 84 DA– 2 – Undgå kontakt med væsker som slipper ud af beskadigede akkuer. Skyld væ- sken af med med vand ved tilfældig kontakt. Ved kontakt med øjnene kon- takt yderligere en læge. 몇 FORSIGTIG – Driftsvejledningen skal overholdes. Tag hensyn til lovgivningen med hensyn til håndtering med batterier. – Strømspændingen skal svare til spæn- dingen på apparatets typeskilt. – Brug opladeapparatet kun til opladning af godkendte akkuer. – Batteriet må kun anvendes til dette ap- parat, det er både forbudt og farligt at anvende det til andre formål. Hvis der gives slip for sikkerhedsafbryde- ren, afbrydes børstedrevet. Maskinen anvendes til vådrensning af pla- ne gulve. Gennem indstilling af vandmængden kan maskinen nemt tilpasses til den enkelte rengøringsopgave. En arbejdsbredde på 380 mm og en kapa- citet for frisk- og snavsevandsbeholderne på 12 l hver muliggør en effektiv rengøring ved lang brugstid. Batteriet kan oplades på en 230-V-stikdåse ved hjælp af en oplader. Denne maskine er egnet til erhvervsmæs- sig brug, f.eks. på hoteller, skoler, sygehu- se, fabrikker, butikker, kontorer og udlej- ningsvirksomheder. Brug maskinen kun i overensstemmelse med angivelserne i denne driftsvejledning. – Maskinen må kun bruges til rengøring af plane gulvflader som ikke er følsom overfor fugtighed. – Enheden er beregnet til indendørsbrug. – Maskinen er ikke egnet til rengøring af frosne gulve (f.eks. i kølehuse). – Maskinen må kun udstyres med origi- nalt tilbehør og originale reservedele. Emballagen kan genbruges. Smid ikke emballagen ud sammen med det almindelige husholdningsaffald, men aflever den til genbrug. Udtjente apparater indeholder værdi- fulde materialer, der kan og bør afle- veres til genbrug. Aflever derfor ud- tjente apparater på en genbrugsstati- on eller lignende. Henvisninger til indholdsstoffer (REACH) Aktuelle oplysninger til indholdsstoffer fin- der du på: www.kaercher.com/REACH I de enkelte lande gælder de af vore for- handlere fastlagte garantibetingelser. Eventuelle fejl på dit tilbehør afhjælpes gra- tis inden for garantien, såfremt fejlen kan til- skrives en materiale- eller produktionsfejl. Hvis De ønsker at gøre garantien gælden- de, bedes De henvende Dem til Deres for- handler eller nærmeste kundeservice med- bringende kvittering for købet. – Der må kun anvendes tilbehør og reser- vedele, der er godkendt af producen- ten. Originaltilbehør og -reservedele er en garanti for, at maskinen kan fungere sikkert og uden fejl. – Informationer om tilbehør og reservede- le findes www.kaercher.com Sikkerhedsanordninger Funktion Bestemmelsesmæssig anvendelse Miljøbeskyttelse Garanti Reservedele 85DA– 3 1 Dæksel til friskvandsbeholder 2 Fnugfilter 3 Bøjle 4 Stjernegreb, højdejusterbar plejlstang 5 Stjernegreb, transportstilling plejlstang 6 Oplåsning, dæksel snavsevandsbehol- der 7 Dæksel til snavsevandsbeholder 8 Snavsevandsbeholder 9 Håndtag "Snavsevandstank" 10 Pedal "Løfte sugebjælke" 11 Stænkeskærm 12 Rensehoved 13 Sugebjælke 14 Indikator til ferskvandets påfyldnings- stand 15 Kobling dræn ferskvandet 16 Fodfordybning 17 Display-batteriopladning 18 Kabelholder, drejeligt 19 Sikkerhedsafbryder – Betjeningselementer til rengøringspro- cessen er bul. – Betjeningselementer til vedligeholdelse og service er lysegrå. Betjeningselementer Farvekodning 86 DA– 4 1 Dosering rengøringsopløsning 2 Kontakt "Rengøringsopløsning" 3 Kontrollampe "Påfør rensemiddel" 4 Kontrollampe "Sugning" Grøn: Sugeturbine i drift Orange, blinkende: Sugeturbine over- belastet 5 Konrollampe "Børstedrev" Grøn: Børsterne drejer Orange, blinkende: Børste overbelastet 6 Display-batteristatus Grøn: Batteriet er ladet Orange: Batteriet er næsten tomt Rød: Apparatet afbrydes - batteriet skal oplades 7 Kontrollampe "Eco Mode" 8 Kontakt "Eco Mode" 9 Afbryder Bemærk: Maskinen er beskyttet mod total afladning, dvs., hvis det mindste tilladte mål af kapaci- tet nås, afbrydes maskinen. Opladetiden er ca. 3 timer. Opladeren afbryder opladningen automa- tisk. Ved behov kan apparatet bruges igen, in- den batteriet er helt opladt. Sæt netstikket i en stikdåse. 1 Batteriet er opladet (grøn) 2 Batteriet oplades (gul, blinkende) 3 Fejl (rød) Løsn stjernegrebet for transportstilling. Juster plejlstangen til den ønskede højde. Stram stjernegrebet. Montere skivebørsten (se "Pleje og vedligeholdelse"). BEMÆRK Risiko for beskadigelse. Brug kun de anbe- falede rengøringsmidler. Til brug af andre rensemidler er brugeren/ejeren ansvarligt for risikoen med hensyn til driftssikkerhed og ulykkesfarer. Brug kun rensemidler som er fri for opløsningsmidler, salt- og flussyre. Tag højde for sikkerhedsanvisningerne på rensemidlerne. Bemærk: Brug ikke stærkt skummende rengørings- midler. Overhold doseringsanvisningerne. Vip håndtaget på snavsevandsbehol- deren op. Løft snavsevandsbeholderen ud og sæt den til siden. Fjern ferskvandstanken fra dækslet. Påfyld ferskvand (maksimalt 50 °C). Tilsæt rengøringsmiddel. Tag hensyn til doseringsanvisningerne. Inden ibrugtagning Opladning af batteriet Batteriopladningsindikator Drift Påfyldning af driftsstoffer 87DA– 5 Anbefalede rengøringsmidler: Rengøringsmiddel kan købes i specialfor- retninger. Luk dækslet til friskvandsbeholderen. Sæt snavsevandsbeholderen på apara- tet. Løsn stjernegrebet for at kunne højde- justere plejlstangen. Juster plejlstangen til den ønskede høj- de. Stram stjernegrebet. Indstil rengøringsløsningens dosering iht. snavs og gulvbelægning. Kontakt "Eco Mode" bringes i den øn- skede stilling. Normalfunktion: Apparatet arbejder med maks. børsteomdrejninger og hø- jeste sugeeffekt. ECO-variant: Apparatet arbejder med nedsat børsteomdrejninger og sugeef- fekt. Herved nedsættes også energifor- bruget. Den mulige brugstid med en batteriopladning stiger. BEMÆRK Risiko for at beskadige gulvbelægningen. Brug ikke maskinen på stedet. Risiko for beskadigelse. Løft sugebjælken inden apparatet trækkes et længere stykke tilbage. Sæt hovedafbryderen på "I". Tænd omskifteren "Rengøringsopløs- ning". Pedalen til løftning af sugebjælken træ- des ned, bevæges til venstre og løsla- des opad for at kunne sænke sugebjæl- ken. Træk sikkerhedskontakten mod plejl- stangen, børstedrevet og påføringen af rengøringsopløsningen tændes (hvis indstillet). Skub maskinen over den flade, som skal renses. Giv slip for sikkerhedsrelæet. Kør maskinen 1-2 m frem for at opsuge restvand. Træd på pedalen sugebjælkeløftning for at hæve sugebjælken. Hovedafbryderen sættes på "0". 몇 ADVARSEL Følg de lokale bestemmelser vedrørende behandling af spildevand. Drej snavsevandsbeholderens greb op og lad det gå i hak. Fjern snavsevandstanken. Fjern dækslet fra snavsevandsbeholde- ren. Tøm snavsevandsbeholderen. Vip snavsevandsbeholderen om på si- den ved tømning, så den tømmes helt. Skyl snavsevandsbeholderen med klart vand. Sæt snavsevandstanken tilbage på ma- skinen. Anvendelse Rensemiddel Vedligeholdelsesrengø- ring (også ved alkalisensitive gulve) RM 745 RM 746 Rengøring af fedttil- smudsninger

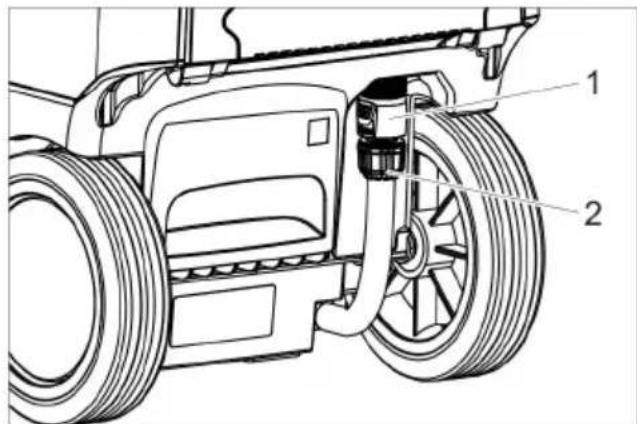

RM 69 ASF Grundrengøring (strippe) af alkalibestandige hårde overflader RM 752 Grundrengøring (strippe) af linoleum RM 754 Grundrenser, surt RM 751 Desinfektionsrengø- ringsmiddel RM 732 Indstillinger Rensning Standse og stille til siden Tømning af snavsevandstanken 88 DA– 6 몇 ADVARSEL Følg de lokale bestemmelser vedrørende behandling af spildevand. 1 Kobling dræn ferskvandet 2 Indikator til ferskvandets påfyldnings- stand Skub koblingen nedad. Træk slangen for niveauindikatoren af og vip den nedad. Ved frostrisiko: Tøm frisk- og snavsevandsbeholderen. Tag kort apparatet i brug med tom frisk- vandsbeholder, så også vandsystemet tømmes. Stil maskinen i et frostsikkert rum. For en pladsbesparende transport og op- bevaring kan plejlstangen slås om. Løsn stjernegrebet for transportstilling. Drej plejlstangen helt fremad. Stram stjernegrebet. 몇 FORSIGTIG Fare for person- og materialeskader! Hold øje med maskinens vægt ved transporten. Ved transport i biler skal renseren fast- spændes i.h.t. gældende love. Oplad batteriet fuldstændigt før ar- bejdspauser på flere uger. Hovedafbryderen sættes på "0". BEMÆRK Risiko for beskadigelse af batteriet gennem fuld afladning. Sørg for, at maskinkontakten altid sættes på "0" ved driftspauser. 몇 FORSIGTIG Fare for person- og materialeskader! Hold øje med maskinens vægt ved opbevaring. Denne maskine må kun opbevares indendørs. FARE Risiko for tilskadekomst. Før alle arbejder på maskinen påbegyndes, skal maskinens kontakt stilles på "0" og opladerens netstik trækkes ud. BEMÆRK Risiko for beskadigelse af apparatet på grund af udløbende vand. Snavsvand og resterende ferskvand skal tømmes inden der arbejdes på apparatet. Stil fejemaskinen på et plant underlag. BEMÆRK Risiko for beskadigelse. Spul ikke maski- nen med vand, og brug ikke aggressive rengøringsmidler. Luk snavsevandet ud. Fjern låget fra snavsevandstanken og skyl lågets indre side og svømmeren med vand. Skyl snavsevandstanken med klart vand. Rens sugebjælken. Rengør maskinen udvendigt med en fugtig klud vædet i mild vaskelud. Rengør sugelæber, kontroller dem for slid og udskift ved behov. Rengør børsten. Kontroller børsterne for slid, udskift dem ved behov (se "Vedligeholdelses- arbejder). Batteriet oplades efter behov. Tømning af friskvandstanken Frostbeskyttelse Slå plejlstangen om Transport Ud-af-drifttagning Opbevaring Pleje og vedligeholdelse Vedligeholdelsesskema Efter arbejdet 89DA– 7 1 Filter for friskvand 2 Fnugfilter Rengør friskvandsfilteret Rens fnugfilteret. Kontroller pakningerne mellem snavse- vandsbeholderen og dækslet med hen- syn til deres tilstand, udskift dem ved behov. Få kundeservice til at udføre den fore- skrevne inspektion. Tryk fastgørelseselementerne sammen og træk sugelæberne nedad og ud af sugebjælken. Træk sugelæberne af holderen. Bemærk: Sugelæberne kan ikke ombyttes pga. hul- mønstret. De kan ikke vendes og sættes i igen. Udskift sugelæberne. Sæt holderen med sugelæberne i suge- bjælken og sæt den fast. Tømning af friskvandstanken. Fjern snavsevandstanken. Vip maskinen tilbage og læg den på skubbebøjlen. Drej børsten mod uret og fjern det. Sæt en anden børste på og drej med uret. En gang om ugen En gang om måneden En gang om året Vedligeholdelsesarbejder Udskiftning af sugelæber Skift af børste 90 DA– 8 1 Stænkeskærm 2 Holder Holder og sprøjtebeskyttelse trækkes af rensehovedet opad. Tag den slidte sprøjtebeskyttelse af hol- deren og bortskaf den. Tryk en ny sprøjtebeskyttelse på holde- rens nopper. Sæt holderen med sprøjtebeskyttelse på rensehovedet. For at sikre en pålidelig drift af maskinen kan der indgås serviceaftaler med det rele- vante Kärcher-salgskontor. FARE Afmontering af batteriet må kun gennemfø- res af Kärcher-kundeservice eller en spe- cialist. En autoriseret kundeservice-montør afgø- rer om batteriet er defekt. Læs kapitlet "Sikkerhedsanvisninger" mht. håndtering af batteri. 1 Skrue 2 Dæksel Skru 2 skruer ud. Drej låget nedad. Løsn batteristikket og træk det af. Fjern batterierne. Gamle batterier skal bortskaffes ifølge de gældende bestemmelser. Udskift sprøjtebeskyttelsen Serviceaftale Bortskaffelse Afmontere batteriet 91DA– 9 FARE Risiko for tilskadekomst. Før alle arbejder på maskinen påbegyndes, skal maskinens kontakt stilles på "0" og opladerens netstik trækkes ud. BEMÆRK Risiko for beskadigelse af apparatet på grund af udløbende vand. Snavsvand og resterende ferskvand skal tømmes inden der arbejdes på apparatet. Kontakt kundeservice ved fejl, som ikke kan afhjælpes ved hjælp af denne tabel. Svarende til den enkelte rengøringsopgave kan maskinen udstyres med forskelligt tilbehør. Spørg efter vores katalog eller besøg os på In- ternettet på www.kaercher.com. Fejl Fejl Afhjælpning Maskinen kan ikke startes Tænd apparatkontakten, vent 3 sekunder, kontroller batte- riets ladetilstand. Utilstrækkelig vandmængde Kontroller ferskvandsstanden, fyld beholderen op ved behov Tænd omskifteren "Rengøringsopløsning". Åbn dosering "Rengøringsopløsning". Rengør friskvandsfilteret Utilstrækkelig sugeeffekt Sænk sugebjælken ned. Tøm snavsevandstanken. Rengør tætningerne mellem snavsevandsbeholderen og dæks- let og kontroller deres tæthed, udskift dem ved behov. Rengør sugelæberne på sugebjælken, udskift dem ved behov Kontroller sugeslangen og sugebjælken for tilstopning, fjern evt. tilstopning Kontroller om sugeslangerne er tæt, udskift ved behov. Utilstrækkeligt rengøringsresul- tat Kontroller, om børstetypen og rengøringsmidlet er egnet. Kontroller børsterne for slid, udskift dem ved behov. Børsterne drejer ikke Træk sikkerhedskontakten mod rattet. Kontroller blokeringen med hensyn til fremmedlegemer, fjern fremmedlegemer. Afbryd kontakt børstedrift, vendt et øjeblik, tænd igen. Tilbehør Navn Partnr. Beskrivelse Skivebørste, hvidt 6.907-154.0 Til polering og til vedligeholdelsesrengøring af følsomme gulve. Skivebørste, rødt (medium, standard) 6.907-151.0 Til rengøring af let tilsmudsede eller følsomme gulve. Skivebørste, sort (hårdt) 6.907-152.0 Til rengøring af stærk tilsmudsede gulve. Skivebørste, natur (blød) 6.907-153.0 Til polering af gulve. 92 DA– 10 Pad-drivplade 6.907-150.0 Til holdning af pads. Pad, mikrofiber 6.905-060.0 Særlig velegnet til at rense linoleum og sten- tøjsfliser. Pad, sort 6.369-001.0 Hovedrengøring af PVC, vinyl, kunstharpiks- belægninger, mørk marmor, granit, terrazzo, glat slebet. Pad, grøn 6.369-002.0 Vedligeholdelsesrensning af alle vandbestan- dige gulve. Pad, rød 6.369-003.0 Hovedrengøring af linoleum, fliser, klinker, gla- soverflader, stentøj. Diamantpad, hvid 6.371-250.0 Til polering af gulve. Diamantpad, gul 6.371-251.0 Til fjernelse af fine ridser. Diamantpad, grøn 6.371-235.0 Til rengøring af stærk tilsmudsede gulve. Påfyldningsslange 6.680-124.0 Til påfyldning af ferskvandsbeholderen Sugelæbesæt 4.037-059.0 Som erstatning Sugebjælke 4.037-067.0 Som erstatning Navn Partnr. Beskrivelse Tekniskedata Effekt Mærkespænding V 25,9 Batterikapacitet Ah (5h)

Batteritype Li-ion Mellemste optagne effekt W 500 Sugemotorydelse W 280 Børstemotorydelse W 260 Anvendelsestempera- turområde °C 0...40 Sugning Sugeeffekt, luftmængde l/s 20 Sugeeffekt, undertryk kPa 8 Rengøringsbørster Arbejdsbredde mm 380 Børstediameter mm 380 Børsteomdrejningstal 1/min 180 Oplader Spænding V/Hz 220...240 /50...60 Kapacitet W 300 Mål og vægt Teoretisk fladeydelse m

/h 1520 Volumen frisk-/snavse- vandsbeholder l12 Tilladt totalvægt kg 48 Transportvægt kg 36 Længde x bredde x højde mm 940x500x

Oplyste værdier ifølge EN 60335-2-72 Samlet svingningsværdi m/s
