Produkttype	Induktionskogeplade til indbygning
Mærke	Falmec
Model	Panoramico 90 Plus
Bredde	90 cm
Antal kogezoner	4 induktionszoner
Samlet effekt	7400 W
Strømforsyning	220-240 V ~ 50/60 Hz (1P+N) eller 380-415 V ~ 50/60 Hz (2P+N eller 3P+N)
Madlavningsfunktioner	Booster, Bridge, Hold varm (3 niveauer), Stop & Go, Chef, Timer med automatisk slukning
Boosterfunktion	Maksimal effekt i op til 10 minutter
Bridgefunktion	Forbinder to kogezoner til en stor overflade (mindste grydediameter: 230 mm)
Mindste grydediameter	120 mm
Sikkerhed	Låsning af betjening, indikator for restvarme (H), automatisk sikkerhedsslukning, overophedningsbeskyttelse, grydedetektion
Rengøring	Brug et specifikt rengøringsmiddel til glaskeramik; brug ikke damprenser
Emhættekompatibilitet	Kan tilsluttes til en Falmec emhætte med trykfølsom betjening (lys, hastighed, timer)
Påkrævet grydetype	Magnetisk bund (induktion)

Ofte stillede spørgsmål - Panoramico 90 PlUS FALMEC

Hvordan tændes og slukkes kogepladen?

For at tænde skal du trykke på ON/OFF-tasten (symbol ①). For at slukke skal du trykke på tasten igen: alle zoner slukkes. Varme zoner viser H (restvarme).

Hvordan bruges Booster-funktionen?

Vælg den ønskede kogezone, og tryk derefter flere gange på +-tasten, indtil displayet viser P. Boosteren giver maksimal effekt i op til 10 minutter og vender derefter automatisk tilbage til niveau 9.

Hvordan aktiveres Bridge-funktionen?

Tryk samtidig på valgknapperne for de to zoner, du vil forbinde (f.eks. zone 1 og 2 eller zone 3 og 4). Displayet viser Bridge-symbolet. Indstil effekten med skyderen for den forreste zone. For at deaktivere, gentag det samtidige tryk.

Hvad gør jeg, hvis symbolet for ikke-detekteret gryde (en cirkel med en streg) vises?

Dette symbol indikerer, at der ikke er nogen gryde på zonen, eller at gryden ikke er egnet til induktion (ikke-magnetisk bund eller diameter under 120 mm). Sæt en kompatibel gryde med magnetisk bund på mindst 120 mm i diameter.

Hvordan rengøres kogepladen?

Sørg for, at pladen er kold. Brug et specifikt rengøringsmiddel til glaskeramik og en blød klud. Brug aldrig damprenser, slibende eller ætsende produkter (som soda, syrer eller ammoniak).

Hvad betyder fejlkoden E2?

Koden E2 angiver, at temperaturgrænserne er overskredet (overophedning). Lad apparatet køle af. Meddelelsen forsvinder automatisk, når temperaturen vender tilbage til normal.

Hvordan låses betjeningen for at forhindre uautoriseret brug?

Tryk på låseknappen (hængelås-symbol) i mere end 2 sekunder. Displayet viser låsesymbolet. For at låse op gentages handlingen.

Kan jeg bruge gryder af kobber eller glas?

Nej, kun gryder med magnetisk bund (induktionskompatibel) er egnede. Kontroller, at bunden tiltrækker en magnet. Gryder af kobber, glas, aluminium eller keramik fungerer ikke.

Hvordan indstilles timeren?

Tænd pladen (ON/OFF-tasten), og tryk derefter samtidig på + og -. Timerlampen tændes. Brug + og - til at indstille tiden (fra 1 til 99 minutter på model 90 Plus). Timeren starter automatisk nedtælling.

Hvad gør jeg, hvis kogepladen ikke tænder?

Kontroller, at apparatet er korrekt tilsluttet, og at sikringen ikke er sprunget. Sørg for, at betjeningslåsen ikke er aktiv. Hvis knapperne er dækket af vand eller fedt, skal de rengøres. Hvis problemet fortsætter, skal du afbryde og tilslutte apparatet igen eller kontakte support.

BRUGSANVISNING Panoramico 90 PlUS FALMEC

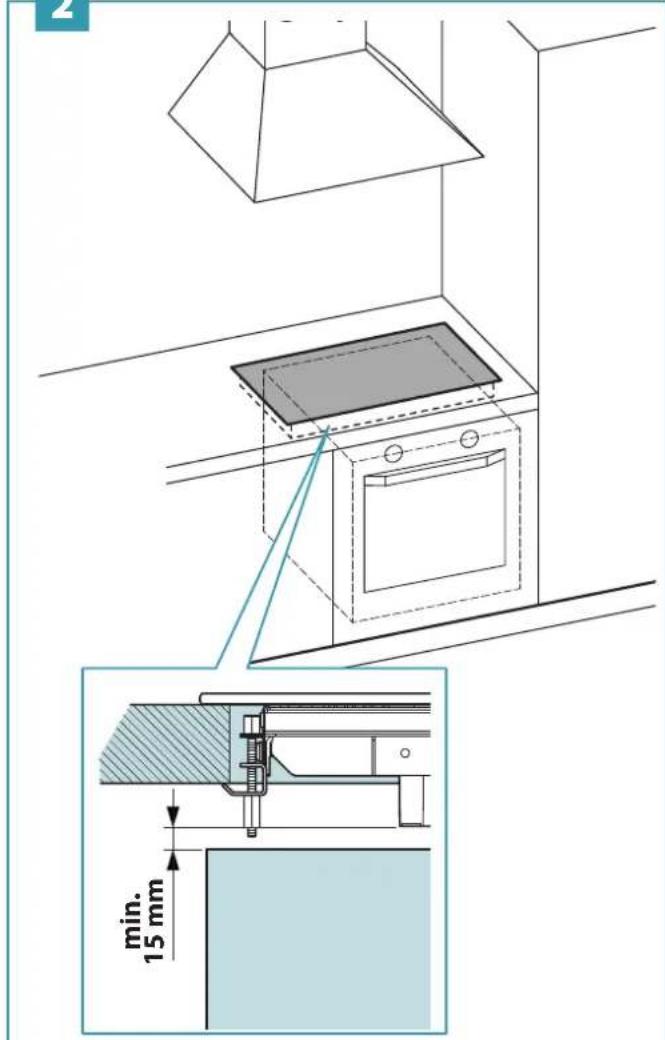

DK - Sikkerhedsafstand mellem kogeplade og: Ovn (2), bordplade (3).

1

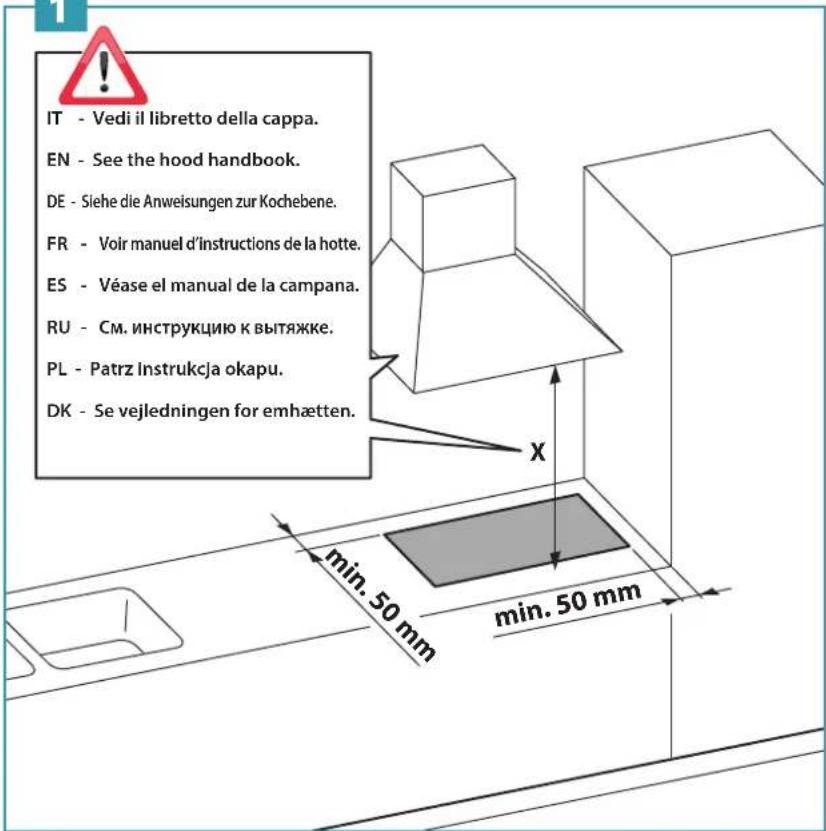

DK - Se vejledningen for emhætten.

IT - Vedi il libretto della cappa. EN - See the hood handbook. DE - Siehe die Anweisungen zur Kochebene. FR - Voir manuel d'instructions de la hotte. ES - Véase el manual de la campana. RU - См. инструкцию к вытяжке. PL - Patrz Instrukcja okapu. DK - Se vejledningen for emhætten. X min. 50 mm min. 50 mm

2

min. 15 mm

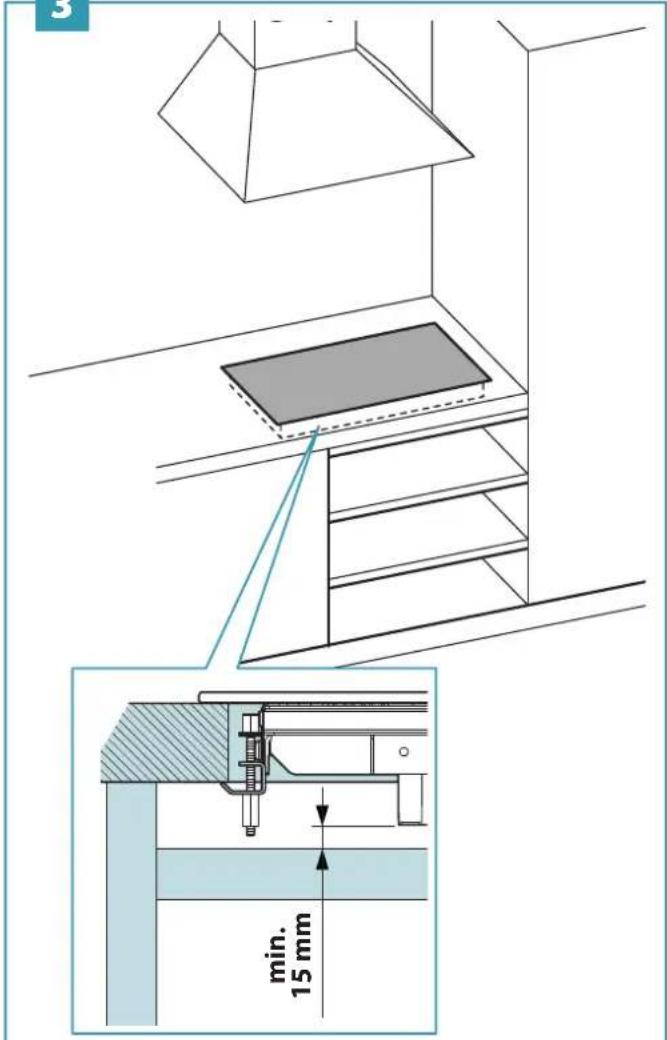

3

min. 15 mm

DK - Kogeplade til indbygning.

DK - Medfølgende ledning

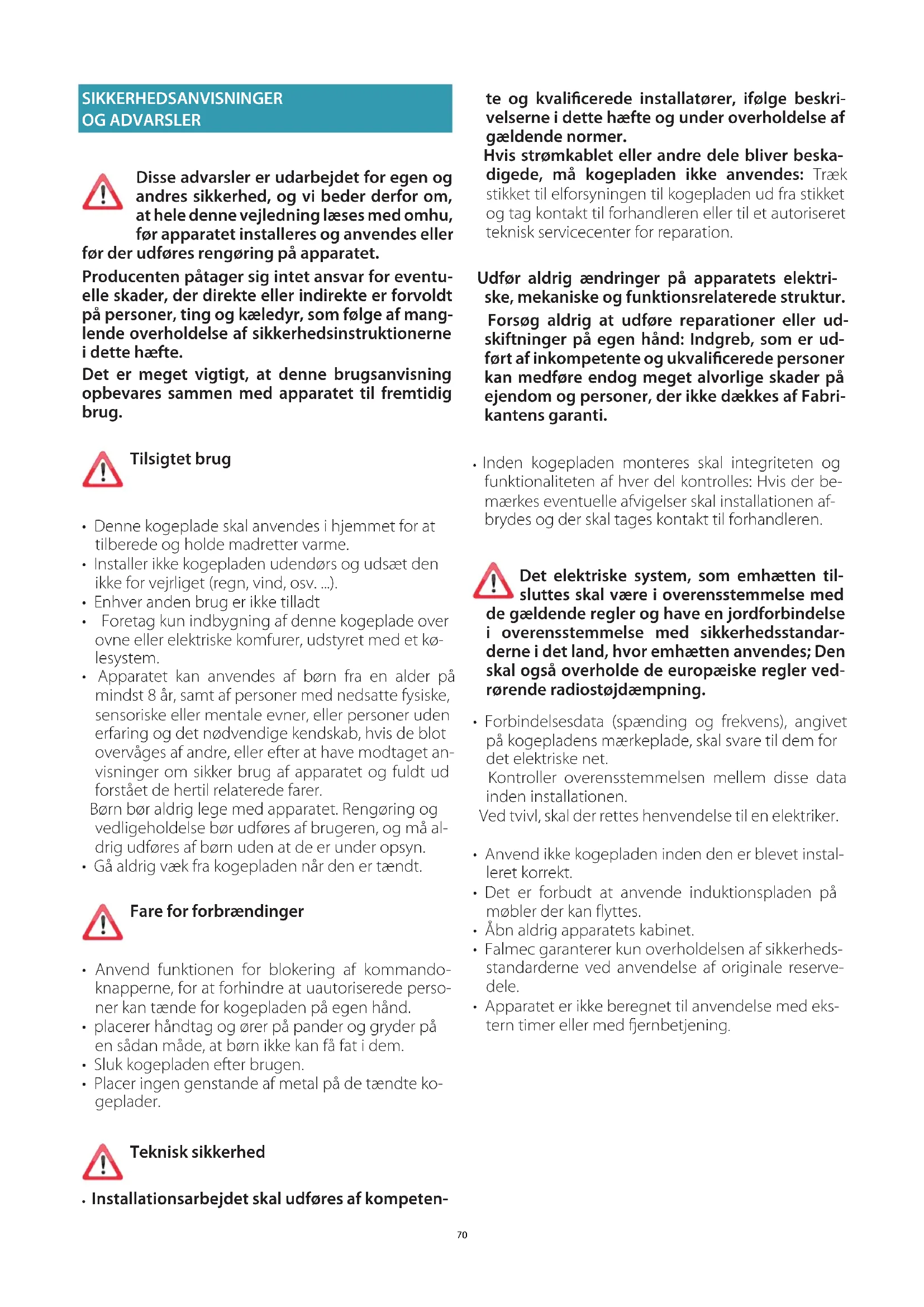

Disse advarsler er udarbejdet for egen og andres sikkerhed, og vi beder derfor om, at hele denne vejledning læses med omhu, før apparatet installeres og anvendes eller før der udføres rengøring på apparatet.

Producenten påtager sig intet ansvar for eventuelle skader, der direkte eller indirekte er forvoldt på personer, ting og kæledyr, som følge af manglende overholdelse af sikkerhedsinstruktionerne i dette hæfte.

Det er meget vigtigt, at denne brugsanvisning opbevares sammen med apparatet til fremtidig brug.

Tilsigtet brug

• Denne kogeplade skal anvendes i hjemmet for at tilberede og holde madretter varme.
• Installer ikke kogepladen udendørs og udsæt den ikke for vejrliget (regn, vind, osv. ...).
• Enhver anden brug er ikke tilladt
• Foretag kun indbygning af denne kogeplade over ovne eller elektriske komfurer, udstyret med et kølesystem.
• Apparatet kan anvendes af børn fra en alder på mindst 8 år, samt af personer med nedsatte fysiske, sensoriske eller mentale evner, eller personer uden erfaring og det nødvendige kendskab, hvis de blot overvåges af andre, eller efter at have modtaget anvisninger om sikker brug af apparatet og fuldt ud forstået de hertil relaterede farer.
  Børn bør aldrig lege med apparatet. Rengøring og vedligeholdelse bør udføres af brugeren, og må aldrig udføres af børn uden at de er under opsyn.
• Gå aldrig væk fra kogepladen när den er tændt.

Fare for forbrændinger

• Anvend funktionen for blokering af kommandoknapperne, for at forhindre at uautoriserede personer kan tænde for kogepladen på egen hånd.
• placerer håndtag og ører på pander og gryder på en sådan måde, at børn ikke kan få fat i dem.
• Sluk kogepladen efter brugen.
• Placer ingen genstande af metal på de tændte kogeplader.

Teknisk sikkerhed

- Installationsarbejdet skal udføres af kompeten-

Hvis strømkablet eller andre dele bliver beskadigede, må kogepladen ikke anvendes: Træk stikket til elforsyningen til kogepladen ud fra stikket og tag kontakt til forhandleren eller til et autoriseret teknisk servicecenter for reparation.

Udfør aldrig ændringer på apparatets elektriske, mekaniske og funktionsrelaterede struktur. Forsøg aldrig at udføre reparationer eller udskiftninger på egen hånd: Indgreb, som er udført af inkompetente og ukvalificerede personer kan medføre endog meget alvorlige skader på ejendom og personer, der ikke dækkes af Fabrikantens garanti.

- Inden kogepladen monteres skal integriteten og funktionaliteten af hver del kontrolles: Hvis der bemærkes eventuelle afvigelser skal installationen afbrydes og der skal tages kontakt til forhandleren.

Det elektriske system, som emhætten tilsluttes skal være i overensstemmelse med gældende regler og have en jordforbindelse overensstemmelse med sikkerhedsstandarne i det land, hvor emhætten anvendes; Den også overholde de europæiske regler vedende radiostøjdæmpning.

• Forbindelsesdata (spænding og frekvens), angivet på kogepladens mærkeplade, skal svare til dem for det elektriske net.
  Kontroller overensstemmelsen mellem disse data inden installationen.
  Ved tvivl, skal der rettes henvendelse til en elektriker.

• Anvend ikke kogepladen inden den er blevet installeret korrekt.

• Det er forbudt at anvende induktionspladen på møbler der kan flyttes.
• Åbn aldrig apparatets kabinet.
• Falmec garanterer kun overholdelsen af sikkerhedsstandarderne ved anvendelse af originale reservedele.
• Apparatet er ikke beregnet til anvendelse med ekstern timer eller med fjernbetjening.

ADVARSLER TIL BRUGEREN

- Under brugen, kan gryder og pander forårsage støj, der kan være forårsaget af:

- et højt effektniveau.

- forskellige materialer i bunden af gryderne.

- Brug aldrig vand til at slukke ilden. Sluk kogezonen. Kvæl flammerne med et låg, et brandtæppe eller lignende.

- Opbevar ikke brændbare genstande i skufferne under kogepladen. Bestikholdere, skal være af varmebestandigt materiale.

- Der må ikke opvarmes tomme gryder eller pander og det skal altid kontrolleres, at gryderne indeholder en minimal mængde væske.

- Sluk altid kogepladen efter brug.

- Hold øje med madlavningen i tilfælde af brug af fedtstoffer og olier, da de hurtigt kan bryde i brand.

- Opvarm fedtstoffer og olier i maksimalt et minut, og anvend aldrig booster-funktionen til dette formål.

- Pas på ikke at brænde dig selv under og efter brugen af enheden.

- Sørg for, at ingen faste eller mobile elektriske kabler på enheden kommer i kontakt med glasset eller en varm pande.

- Brug ikke kogepladen til at varme konserves.

- Der må ikke monteres nogen form for tildækning af induktionskogepladen.

- de elektriske ledninger må ikke komme i kontakt med kogepladen.

- Det tilrådes at beskytte hænderne mod varmen ved hjælp af grydelapper. Anvend kun tørre grydelapper.

- Brug kun gryder og pander med flad og magnetisk bund som er egnede til induktionskogeplader.

- Undgå at sukker, syntetiske materialer eller sølvpapir kommer i kontakt med de varme zoner. Disse materialer kan, under afkølingen, forårsage revner eller andre ændringer på den keramiske overflade:

Sluk for enheden og fjern straks ovennævnte materialer fra den endnu varme kogezone.

• Flyt gryderne ved at løfte dem. Lad være med at trække dem hen over kogepladens overflade.
• Gryder og kogepladen skal være helt rene, før de kommer i kontakt med hinanden.
• Undgå at få genstande til at falde ned på kogepladen!

Anvend kun gryder med magnetisk bund. Alle andre materialer er ikke tilladt.

• Anvend gryder med en størrelse der passer til koge-pladens kogezoner.
• Anvend altid kun en gryde eller pande på hver af kogezonerne, også under anvendelse af funktionen BRIDGE.
• Stil ikke varme gryder og pander på sensortasterne og kontrollamperne da det risikerer at beskadige elektronikken under dem. Hold altid kommandotaster og lamper rene.
• Opbevar ikke metalgenstande direkte under kogepladen.
• Hvis det er muligt, skal der altid anvendes grydelåg, for at forhindre varmetab.
• Brug mindst muligt vand ved tilberedningen.
• Efter at have startet med at stege eller koge retterne, bringes effektniveau til et lavere niveau.

Vær opmærksom på at der i apparatets umiddelbare nærhed dannes et elektromagnetisk felt, når det er i funktion. Risikoen for at det påvirker pacemakerens funktion er meget lille.

I tvivlstilfælde skal man henvende sig til pacemakerens producent eller egen læge.

Det elektromagnetiske felt fra den tændte kogeplade kan påvirke funktionen af magnetiserbare objekter. Kreditkort, redningsredskaber, lommeregnere mv. må ikke holdes i nærheden af kogepladen, mens den er tændt.

Metalgenstande, der opbevares i en skuffe under ap-

paratet, kan blive meget varme, hvis apparatet bruges i længere tid. Opbevar ikke metalgenstande i en skuffe placeret lige under kogepladen.

Apparatet er udstyret med køleventilatorer. Hvis der er placeret en skuffe under det indbyggede apparat, skal der indsættes en skilleplade mellem selve skuffen og den nederste del af apparatet for at sikre den nødvendige ventilation af kogepladen, og at ventilatorerne ikke blokeres.

Brug aldrig to gryder eller pander samtidig på et enkelt koggeområde, et rektangulært kog geområde eller et PowerFlex kog geområde.

Hvis en kogezone overskrider den maksimale tid for anvendelse ved samme effekt, slukker den automatisk og der angives anvendelsen af eftervarme.

For at genstarte kogezonen, anvendes de nødven-dige taster.

Niveau effekt	lav 1	2 3 4	5 6 7	8 9 P
Maksimal varighed funktion, angivet i timer	8,7 2	0 8,7	6,7 5,3	4,3 3	5 2,8	2,3 1,9	1,5

Kogepladen slukker automatisk, hvis en eller flere kommandotaster forbliver tildækkede i mere end 10 sekunder.

For at genoprette kogepladens korrekte funktion:

- tænd igen for kogepladen og de relevante kogezoner.

Enhed mod overophedning

Før kogepladens elementer kan blive overophedede, reducerer kontrolenheden den effekt, der anvendes ved at følge denne procedure for beskyttelse af enheden:

- Deaktivering af booster og power booster, hvis de er tændt

- Reduktion af det indstillede effektniveau.

- Slukning af den relevante kogezone.

På displayet for kogezonerne fremkommer meddelel-

sen "E2".

Kogezonen kan anvendes igen, när fejlindikatoren slukker.

SIKKERHEDSANVISNINGER FOR MONTAGEN

Monter først kogepladen efter at have monteret under- og overskabe i køkkenet.

Sørg for, at arbejdsplaner er fineret med varmebestandig lim for at undgå deformation eller løsrivelse.

Det er forbudt at montere kogepladen ovenpå køleskabe eller frysere, opvaskemaskiner, vaskemaskiner eller tørretumblere.

ELEKTRISK SIKKERHED

Det elektriske system, som kogepladen tilsluttes skal være i overensstemmelse med de gældende regler og have en jordforbindelse i overensstemmelse med sikkerhedsstandarderne i det land, hvor enhætten anvendes; Den skal også overholde de europæiske regler vedrørende radiostøjdæmpning.

Sørg for at man ikke kan røre den strømførende ledning til kogepladen efter installationen og at den ikke udsættes for mekanisk belastning.

Stikket der anvendes til den elektriske forbindelse skal være let tilgængelig for det installerede udstyr: I mod-sat fald skal der installeres en hovedafbryder så der kan slukkes for strømtilførslen til kogepladen når der er behov for det.

Eventuelle ændringer i det elektriske system må kun udføres af en autoriseret elektriker.

Forsøg aldrig selv at løse eventuelle problemer, hvis der forekommer fejl på apparatet, men kontakt forhandleren eller et autoriseret servicecenter for reparation.

Tilslutning af kogepladen (Panoramico 90):

Under installation af kogepladen skal apparatet frakobles strømforsyningen, ved at tage stikket ud eller trykke på hovedafbryderen, ELEKTRISK TILSLUTNING (afsnit forbeholdt kvalificeret personale)

Før der foretages nogen form for indgreb på kogepladen skal apparatet frakobles strømforsyningen. Sørg for at ingen af de elektriske ledninger inde i kogepladen frakobles eller skæres over:

Tilslutningen skal ske i overensstemmelse med de gældende lovbestemmelser.

Før kogepladen tilsluttes lysnettet, kontrolleres følgende:

• At netspændingen svarer til den, der er angivet på typeskiltet inde i kogepladen;
• At det elektriske anlæg opfylder forskrifterne og er i stand til at modstå apparatets belastning (se typeskiltet med de tekniske specifikationer, der er anbragt inde i kogepladen);
• Stikket og kablet må ikke udsættes for temperaturer på over 70°C;
• At forsyningssystemet har en effektiv jordforbindelse i overensstemmelse med gældende forskrifter;
• Stikket der anvendes skal være let tilgængeligt, når kogepladen er blevet installeret.

I tilfælde af:

- Enheder med en kabelforbindelse uden stik: Stikket der anvendes skal være af typen "normaliseret". Ledningerne skal tilsluttes som følger: gul-grøn til jordforbindelse, blå for neutral og brun ledning til fase. Stikket skal tilsluttes en egnet sikkerhedskontakt.

- Fast enhed der ikke er udstyret med en ledning og et stik, eller med en anden anordning, der sikrer albrydelse fra lysnettet, med en afstand til kontakten, der tillader fuldstændig frakobling ved betingelserne for overspænding i kategori ill.

Sådanne afbrydere skal forberedes på forsyningsnettet i følge gældende regler for installation.

Den gule/grønne jordledning må ikke afbrydes af kontakten.

Fabrikanten fralægger sig ethvert ansvar, hvis sikkerhedsforskrifterne ikke overholdes.

net Tilslutning Snit		på kablet	Strømførende kabel	Kaliber for kontakten
220V -240V~50/60Hz	1P+N / 2P 3 x 2.5 mm ^2		H 05 VV-FH 05 RR-F	25 A *
380V -415V~50/60Hz	2P+N 4 x 1.5 mm ^2		H 05 VV-FH 05 RR-F	16 A *
380V -415V~50/60Hz	3P+N 5 x 1.5 mm ^2		H 05 VV-FH 05 RR-F	16 A *

* udregnet med samtidighedsfaktor i henhold til EN 60 335-2-6.

1 2 3 4

EFFEKTER:

Karakteristika 90 90 Plus
Effekt i alt 2800-7400W 7400W
Position 1
Nominel effekt	1600W	2100W
Effekt booster	1850W	3700W
Position 2
Nominel effekt	2100W	2100W
Effekt booster (1/2)	3000W	3700W
Position 3
Nominel effekt	2100W	2100W
Effekt booster (1/2)	3000W	3700W
Position 4
Nominel effekt	1600W	2100W
Effekt booster	1850W	3700W

PANORAMICO

90

Kommando Beskrivelse
1	Kogeplade ON/OFF. Hvis der ikke aktiveres andre kom-mandoer, vil kogepladen slukke efter få sekunder
	Valg af bagerste kogeområde. Tryk samtidig med □ ▪ og funktion BRIDGE aktiveres.
	Valg af forreste kogeområde. Tryk samtidig med ▪ □ og funktion BRIDGE aktiveres.
	Blokering af kommandoer: Ved tryk i mere end 2 sekun-der, blokeres alle kommandotaster For at aktivere kom-mandotasterne, gentages operationen.
+	Forøgelse af effektniveauet for tilberedning og valg af booster-funktion, eller forøgelse af tilberedningstiden med funktionen TIMER.
-	Sænkning af effektniveauet for tilberedning eller sænk-ning af tilberedningstiden med funktionen TIMER.

Visning display	Beskrivelse
	Kogezone i stand-by
	Effektniveauer, fra det laveste til det højeste, vælges med tasterne + og - .
	Power boost : Maksimal effektstyrke
	Angivelse af eftervarme
	Effektniveau mellem 0 og 1, egenet til at holde tilbe-redte retter varme
	Bridge-funktion aktiveret.(grydens minimumsdiameter: ∅ 230 mm)
	Der er ingen gryde på kogepladen, eller den er ikke eg-net som materiale eller i størrelse.(grydens minimumsdiameter: ∅ 120 mm)
	Funktionen for blokering af kommandøer, aktiveret.

PANORAMICO

90 Plus

Kommando Beskrivelse
1	Kogeplade ON/OFF Hvis der ikke aktiveres andre kom-mandoer, vil kogepladen slukke efter få sekunder.
	Aktivering af kogepladen, valg af tilberedningseffekt mellem 1 og 9 og aktivering af Booster. Tryk samtidig med den anden kommando , og → funktion BRIDGE aktiveres.
	Blokering af kommandoer: Ved tryk i mere end 2 sekun-der, blokeres alle kommandotaster For at aktivere kom-mandotasterne, gentages operationen.
+	Forøgelse af tilberedningstiden med funktionen TIMER.
-	Sænkning af tilberedningstiden med funktionen TIMER.
II	Funktionen Stop and Go.
	Indstil den ønskede effektstyrke for hver zone, for at: starte tilberedningen, fortsætte tilberedningen, afslutte tilberedningen, holde varm.
	Funktionen keep warm: Gør det muligt at vælge 3 ef-fektniveauer for at holde fødevarerne varme.

Visning display	Beskrivelse
	Kogezone i stand-by.
	Effektniveauer, fra det laveste til det højeste, vælges med tasterne + og -.
	Power boost : Maksimal tilberedningseffekt.
	Angivelse af at funktionen Stop And Go er aktiv
	Angivelse af eftervarme.
	Funktion for automatisk start af tilberedning.
	Bridge-funktion aktiveret.(grydens minimumsdiameter: ∅ 230 mm)
	Der er ingen gryde på kogepladen, eller den er ikke eg-net som materiale eller i størrelse.(grydens minimumsdiameter: ∅ 120 mm)
	Funktionen for blokering af kommandoer, aktiveret.

BETJENING OG BRUG AF INDUKTIONSPLADEN

BRUG KUN GRYDER DER ER BEREGNET TIL INDUKTIONSKOGEPLADER.

Når der tændes for en kogezone, opvarmes bunden af gryden.

Kogezonen opvarmes kun af varmen overført fra gryden.

Induktionen registrerer automatisk størrelsen af gryden.

Effekten for varmen bør vælges i forhold til den mad der skal tilberedes.

Herunder en tabel med vejledende effektniveauer:

JUSTERINGSOMRÅDER

1 - 2	SmelteOpvarme	Saucer, smør, chokolade, gelatineFærdigretter
2 - 3	PiskeOptøning	Ris, budding og gryderetterGrøntsager, fisk, frosne pro-dukter
3 - 4	Damp	Grøntsager, fisk, kød
4 - 5	Kogning	Kogte kartofler, supper, pasta Friske grøntsager
6 - 7	Til beredning ved middel varme Kød, lever, æg, pølserGoulash, roulade, indvolde
7 - 8	KogningFriturestegning	Kartofler, fedtkogte kager
9	Friturestegning, bringe i kog	Bøffer, æggekageKogning
P Friturestegning, bringe i kog		Bringe store mængder vand i kog

NB: Opvarmningstiden på induktionskogeplader er kortere end for kogeplader med gas.

BASISFUNKTIONER

Se tabellen for den relevante model på foregående side.

BRIDGE-FUNKTION

Denne funktion giver mulighed for at tænde samtidig for kogezonerne 1-2 og/eller 3-4.

For aktivering:

Bemærk: funktion kan kun aktiveres på de 2 kogeplader til højre eller venstre (ikke de to midterste).

For "90 Plus":

Tryk samtidig på symbolerne :

0 0

- Symbolerne ☐ ☐ vises på displayet til de to berørte kogeområder ved BRI-DGE;

- Juster effekten med slideren på det forreste kogeområde.

DEAKTIVERING af funktionen BRIDGE:

For "90":

Tryk samtidig på symbolerne ■ □ □ ■

For "90 Plus":

Tryk samtidig på symbolerne :

BOOSTER-FUNKTION P

Booster-funktionen øger effekten, så der kan opvarmes store mængder (f.eks. af vand til kogning af pasta).

Denne forøgelse af effekten er aktiv i maksimalt 10 minutter.

For "90":

- Tænd for kogepladen.

- Vælg kogezone.

- Tryk på (+) indtil symbolet P vises på displayet på det bagerste kogeområde.

Bemærk: det er kun muligt at indstille en plade til højre eller til venstre ad gangen i P (ikke mere end to i alt).

Hvis den udvendige plade er indstillet i P, kan den nærmeste plade ikke indstilles over niveauet B. Hvis det er den inderste som er i Slukker den yderste.

For "90 Plus":

- Tænd for kogepladen.

Ved afslutning af Booster-funktionen, reduceres effektniveauet automatisk tileffektniveau 9

Hvis et område er i 5 kan det nærmeste område ikke indstilles over niveauet 5

FUNKTION KEEP WARM

Version "90"

42°C - For at holde tilberedte retter varme:

Tænd for kogepladen.

Vælg en kogezone.

Tryk på tasten (+) og derefter på tasten (-): symbolet vises.

Version "90 Plus"

Tænd for kogepladen.

tryk på tasten 16r den ønskede kogezone og vælg et af de 3 temperaturni- veauer:

42°C - For at holde tilberedte retter varme .

Slukning af kogepladen

For at slukke kogezonen:

Tryk på tasten (-) indtil der vises 0 på kogezonens display.

hvis kogezonen stadig er meget varm angives det som eftervarme H.

Sluk for kogepladen

Tryk på tasten ①Alle kogezoner på kogepladen deaktiveres.

På display for kogezoner, der stadig er meget varme vises symbolet

Rør ikke ved disse kogezoner indtil lampen H er slukket.

TIMERFUNKTION

OG AUTOMATISK SLUKNING

Timeren har to funktioner:

1 - TIDSINDSTILLING.

2 - AUTOMATISK SLUKNING af en eler flere kogezoner.

Det er muligt at indstille en varighed på op til 99 minutter på versionen "90" og 119 minutter på versionen "90 Plus".

Når den indstillede tid er gået, vises der 00 på displayet for den relevante kogezone og der afgives et akustisk signal, der deaktiveres ved tryk på tasterne (+) eller (-).

TIDSINDSTIIINg

For indstilling:

1. Tænd for kogepladen (hvis den er slukket) med tasten ⑩g tryk samtidig på tasterne (+) og (-).

(for versionen Plus aktiveres lampen ①)

1. Indstil den ønskede tid med tasterne (+) og (-).

Timeren starter.

For at ændre tiden gentages proceduren fra punkt 1.

For at annullere timeren:

1. Tænd for kogepladen (hvis den er slukket) og tryk samtidig på tasterne (+) og (-).

(for versionen Plus aktiveres lampen Ⓢ

For funktionen med automatisk slukning:

1 - Tænd for kogepladen.
2 - Vælg kogezonen.
3 - Vælg effektniveauet.
4 - Indstil timeren som beskrevet ovenfor.

For indstilling af den automatiske slukning for en anden kogezone, gentages fremgangsmåden fra trin 2.

TIDSINDSTILLING og AUTOMATISK SLUKNING kan anvendes samtidig.

YDERLIGERE FUNKTIONER MODEL "90 PLUS"

STOP AND GO

Denne funktion gør det muligt midlertidigt at stoppe madlavningen og at tænde for den igen med de samme indstillinger.

hvis funktionen ikke deaktiveres inde 10 minutter, slukker kogepladen.

For deaktivering

Tryk på tasten I og ryk slideren helt til højre inden 5 sekunder.

AUTOMATISK PROGRAMMERING AF TILBEREDNINGEN

Denne funktion gør det muligt at accellerere tilberedningen i starten.

1 - Tænd for kogepladen.
2 - Hold tasten for det ønskede niveau inde i mere end 2 sekunder:

På displayet fremkommer symbolet og det ønskede niveau. 1....9 For en vis periode vil kogezonen være tændt ved maksimal effekt for derefter at gå til det lavere indstillede niveau.

For deaktivering af funktionen:

tryk på betjeningsknappen igen og ændr varmeniveauet.

gENOPRETNINgSFUNKTION EFTER UTIISIgTET SIUKNING

Efter at have slukket for kogepladen, er det muligt at genoprette de sidst foretagne indstillinger:

• Effektniveau for alle kogezoner.
• Programmerede minutter og sekunder for timeren.
• Automatisk programmering af tilberedningen.

Proceduren med genoprettelse er følgende:

- Rør ved tasten lnden 6 sekunder.

De indstillinger der blev foretaget tidligere bliver igen aktive.

FUNKTION cHEF

Det er muligt at for-indstille en effekt for hver enkelt kogezones forskellige tilberedningsfaser.

ZONE 4: effektstyrke 9. Tilberedningens start.

ZONE 3: effektstyrke 6. Fortsættelse af tilberedning.

ZONE 2: effektstyrke 3. Afslutning af tilberedning.

ZONE 1: effektstyrke 1. Keep warm (hold varm).

KONTROLPANEL TOUCH

(Til fjernbetjening af emhætter)

	ON/OFFTænd/sluk af motor og hastigehd 1.
	Aktivering hastighed 2
	Aktivering hastighed 3
	Aktivering hastighed 4 kun i få minutter, herefter aktiveres hastighedstrin 3
	Tænd/sluk lysKort tryk:Tænd og sluk lysLangt tryk:ændring af lystone fra 2700K-5600K(emhætten med dynamic light( )
	TIMER(Rød blinkende led)Autosluk efter 15 min.

	ON/OFFTænd/sluk af motor og hastigehd 1.
	Aktivering hastighed 2
	Aktivering hastighed 3
	Aktivering hastighed 4 kun i få minutter, herefter aktiveres hastighedstrin 3
	Tænd/sluk lysKort tryk:Tænd og sluk lysLangt tryk:ændring af lystone fra 2700K-5600K(emhætten med dynamic light( )
	TIMER(Rød blinkende led)Autosluk efter 15 min.

ÆNDRING AF KODE PÅ EMHÆTTENS BETJENINGSPANEL

Hvis der kun er en enkelt betjeningsknap til emhætten, gå direkte til punkt 2. Hvis der findes flere betjeningspunkter i samme rum, er det muligt at oprette en ny kode med den følgende procedure.

Fjern strømforsyningen til emhætten, før proceduren gennemføres.

1) - OPRETTELSE AF EN NY KODE

Proceduren skal udføres på trykknappanelet på komfuret.

• Tryk samtidig på tasterne LYS 🚙 og TIMER ⚙ indtil displayet begynder at blinke.
• Tryk på knappen for 2. hastighed = i nogle sekunder.

tryk på knappen LYS 📋 på kogepladen inden for 5 sekunder.

GENDANNELSE AF FABRIKSKODE

proceduren skal udføres i tilfælde af at komfuret overdrages til ny bruger.

Fjern strømforsyningen til emhætten, før proceduren gennemføres.

• Tryk samtidigt på knapperne LYS 📋 og TIMER 📋, indtil knapperne begynder at blinke.
• Tryk på knapperne for hastigheden og i nogle sekunder.
• Udfør proceduren beskrevet i punkt 2.

SÅSAN L∅SES EVENTUELE PROBLEMER

Kogepladen eller de enkelte kogezoner vil ikke tænde:

• Kogepladen er ikke tilsluttet elektricitetsnettet.
• Sikringen er sprunget.
• Kontroller at blokeringsfunktionen ikke er aktiveret.
• Der er fedt eller vand på tasterne.
• Der er placeret en genstand på tasterne.

Symbolet fremkommer.

• Der er ikke placeret nogen gryde/pande på kogezonen.
• Den anvendte gryde/pande er ikke egent til induktionskogeplader.
• Diameteren på grydens/pandens bund er for lille i forhold til kogezonens d meter.

Symbolet [E]: fremkommer.

• Udfør frakobling af kogepladen og herefter tilkobling igen.
• Tag kontakt til servicecenteret.

En af kogezonerne eller hele kogepladen slukker:

• Sikkerhedssystemet for overophedning er aktivt.
• Kogepladen eller en af kogezonerne har været tændt for længe.
• En eller flere taster er dækket til.
• En af gryderne er tomme og bunden er blevet overophedet.

ventilatoren bliver ved med at køre efter at kogepladen er blevet slukket:

• Dette er ikke en fejl: Ventilatoren fortsætter med at beskytte den elektroniske styreenhed.
• Ventilatoren standser automatisk.

10 FEJLKODER

For at hjælpe serviceteknikeren viser brugergrænsefladen (UI), i tilfælde af fejl, fejlkoder.

I kombination med det medleverede dokument "Grundlæggende fejlkoder 2", som indeholder detaljerede oplysninger, findes der også en komplet tabel med fejlbeskrivelser.

E.G.O's standard fejlkoder er anført i det følgende. Tilpassede brugergrænseflader kan være anderledes. I standarden er der forskel på generelle UI-fejl (Er xx) og kogepladefejl (E/x). I tilfælde af kogepladefejl blinker displayet til den defekte

kogeplade skiftevis "E" og en hex-kode "X".

Fejlkode Beskrivelse Mulige		årsager	Afhjælpning
	Kogepladen kan konfigureres, hvis der vises et statisk "C"	Ingen fejl, brugeren er i servicemenuen.	Der skal stilles en egnet pande på den pågældende kogeplade
	Kogepladen vil blive konfigureret, hvis der vises et blinkende "C". Efter en korrekt konfiguration viser det relevante display "-". Hvis "-" ikke vises, skal man kontrollere de mulige årsager til E/5	Brugeren er i servicemenuen, ingen fejl	Vent på symbolet "-" eller afbryd konfigurationsaktiviteterne ved at trykke på den valgte tast. "C" vil ikke længere blinke.

	Et blinkende "E" på hver kogeplade viser, at alle konfigurationer vil blive slettet	Brugeren er i servicemenu, ingen fejl	Manuel konfiguration
	Temperaturgrænser er overskredet	Pt- eller glastemperaturen er for højNTC -> elektronikkens temperatur er for høj	Systemet skal kølened
	Uegnet gryde, fx fordi den har mi-stet sine magnetiske egenskaber pga. bundens temperatur	Gryden skaber et ikke egnet driftspunkt på modulet, som kan ødelægge enhederne, fx IGBTs.	1. Fejlen annulleres automatisk efter 8 s, og kogepladen kan bruges igen. Hvis der igen opstår fejl, skal gryden udskiftes.2. Modulet skal udskiftes, hvis fejlen vises uden en gryde på kogepladen.
	Ikke konfigureret induktionsmodul (alle induktion-smoduler reagerer på UI, men ethvert element er relate-ret til den berørte kogeplade.)	induktionsmodul er ikke konfigureret	Slet navkonfigurationen og aktiver den manuelle konfiguration.Start UI servicemenen for at konfigurere induktion-smodulet. Hvis de anførte punkter ikke løser problemet, skal modulet udskiftes.
	Ingen kommunikation mellem UI og induktionsmodulet	Ingen strømfor-syning til induktionsmodulet. Ledningsføring er dårlig eller defekt	Kontrollér strøm- og LIN-tilslutninger. Hvis tilslutningen er OK, skal modulet udskiftes
	Forstyrrelse på hovedstrømfor-syning	1. Fejl i registre-ring af hoved-strømfrekvens2. Overspænding	Kontrollér hoved-strømforsyningens spænding og frekvens, hvis de er ok, skal modulet udskiftes.
	Fejl som ikke kan tilskrives		Udskift modul eller brugergrænseflade
	Ventilator defekt Ventilator eller styreelektronik er defekt		Udskift modulet
	Defekt temperatursonde på induktor	Sensorsignal er uden for gyldigt område. Sensor eller elektronik er defekt	Udskift modulet
	Hardwaredefekt på induktionsmodul	Defekt hardwareenhed registreret under egenkontrol af modulet	Udskift modulet
	Konfigurationsfejl 2	kogeplader er dedikeret til det samme element på brugergrænsefladen	Slet den nuværende manuelle konfiguration med servicemenen
	Rettet sensorværdi (test funktion af T-sonde på induktor)	Ikke stor nok temperaturændring (10 K) inden for 5 min efter at der er tændt for komfuret	Systemet skal kølened

Ingen funktionalitet og intet display

Overspænding på kontaktens strømforsyning (ingen funktiona-litet)

400 V tilslutning Frakobl strømforsyningsledningen og kobl den til igen

Bemærk:

Ikke alle fejl kan registreres automatisk af systemet, det er for eksempel ikke muligt ved defekt på brugergrænsefladens strømforsyning.

RENG∅RING OG VEDLIGEHOLDELSE

ADVARSEL!

For rengøring må der aldrig anvendes et dampapparat.

Inden rengøring, skal man sikre at kogepladen har stuetemperatur.

Rengør altid kogepladen efter hver brug og med et specifikt rengøringsmiddel til keramiske kogeplader.

Anvend ikke produkter der indeholder:

- ætsende midler (soda, syrer, ammoniak).

Anvend ikke spidse eller skrabende genstande.

Efter rengøring tørres apparatet med en blød klud.

Hvis enheden monteres over en ovn eller et elektrisk komfur udstyret med pyrolytisk rensesystem, må kogepladen ikke anvendes mens den pyrolytiske proces er i gang, da det kan aktivere beskyttelsesenheden for overophedning af kogepladen (se relevant kapitel).

BORTSKAFFELSE VED ENDT LEVETID

Symbolet med den overstregede affaldsspand, der er gengivet på de-res apparat, betyder at produktet indgår i kategorien WEEE" Waste Electrical and Electronic Equipment" (affald af elektriske og elektroniske

produkter) hvorfor det ikke må bortskaffes sammen med dagrenovationen som almindeligt affald, men skal behandles særskilt for at kunne genanvendes, eller undergå særlig behandling for udskillelse af eventuelt skadelige dele/stoffer, der bortskaffes med respekt for miljøet. Korrekt bortskaffelse af dette produkt medvirker til at spare værdifulde resurser og undgå potentielle negative påvirkninger for folkesundheden og omgivelserne, som omvendt kan forårsages af en ukorrekt bortskaffelse af affaldet.

Kontakt venligst de lokale myndigheder, for at indhente yderligere oplysninger om det nærmeste indsamlingspunkt. Der kan være fastsat bøder for ukorrekt bortskaffelse af denne type affald i den nationale lovgivning.

INFORMATIONER FOR BORTSKAFFELSE I EU-LANDE

Den europæiske lovgivning vedrørende WEEE produkter indgår i det enkelte medlemslands lovgivning på forskellig vis. Vi anbefaler derfor vores kunder at tage kontakt til de lokale myndigheder, eller til forretningen hvor apparatet er købt, for nærmere oplysninger vedrørende den korrekte bortskaffelse.

INFORMATIONER FOR BORTSKAFFELSE I IKKE-EU-LANDE

Symbolet med den overstregede skraldespand er kun gyldigt i EU-medlemslande: Vi anbefaler vores kunder at tage kontakt til de lokale myndigheder, eller til forretningen hvor apparatet er købt, for nærmere oplysninger vedrørende den korrekte bortskaffelse.

GIV AGT!

Producenten forbeholder sig ret til at foretage ændringer på udstyret, til enhver tid og uden varsel. Genoptryk, oversættelse og reproduktion, også delvis, af denne vejledning er underlagt tilladelse fra fabrikanten.

De tekniske informationer, de grafiske gengivelser og specifikationerne i denne vejledning er vejledende og må ikke offentliggøres.

Vejledningen er blevet udformet på italiensk og Fabrikanten fralægger sig ansvaret for eventuel fejlagtig afskrivning eller oversættelse.

falmec

falmec

Life inspired.

FALMEC S.p.A.
