| Mærke | Hayward |
| Model | TriStar VSTD |
| Produkttype | Variabel hastighed pumpe til pool |
| Strømforsyning | 230 V enfaset, 50/60 Hz, differentielbeskyttelse 30 mA, kabel 3G1,5 mm² H07RN-F |
| Hastighedsområde | 600 til 3000 o/min (omdrejninger pr. minut) |
| Forudindstillede hastigheder | V1 = 1500 o/min, V2 = 2400 o/min, V3 = 3000 o/min |
| Startfunktion | Automatisk justerbar: varighed 0-300 s, hastighed op til 3000 o/min |
| Skimmerfunktion | Automatisk skumning: varighed 0-30 min, cyklus 1-3 timer, hastighed 600-3000 o/min |
| Timertilstand | Programmering af 6 sekvenser (t0 til t5) over 24 timer, justerbar hastighed eller stop |
| Display | LCD-skærm: hastighed, strømforbrug (W), energiforbrug (kWh), driftstid, modultemperatur |
| Digitale indgange | 4 indgange til fjernstyring (V1, V2, V3, Start/Stop) |
| Motorbeskyttelse | Integreret termisk beskyttelse, IP55, TEFC |
| Støjniveau | Under 70 dBA |
| Vandtemperatur maks. | 35 °C |
| Maks. højde | 2000 m |
| Minimum afstand fra bassin | 3,5 m (ifølge standard NF C 15-100) |
| Installation | På betonfundament eller trægulv, friplads 0,5 m omkring |
| Vedligeholdelse | Regelmæssig rengøring af forfilterkurven; kontrol af pakning; mekanisk tætning udskiftes hvert 2. år eller 10.000 timer |
| Sliddele | Mekanisk tætning, lejer, pakninger – brug originale Hayward-dele |
| Garanti | 3 år mod fabrikationsfejl (undtagen sliddele, frost, kemikalier) |
Ofte stillede spørgsmål - TriStar VSTD HAYWARD
Brugerspørgsmål om TriStar VSTD HAYWARD
0 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.
Stil et nyt spørgsmål om dette apparat
Download vejledningen til din Pumpe i PDF-format gratis! Find din vejledning TriStar VSTD - HAYWARD og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. TriStar VSTD af mærket HAYWARD.
BRUGSANVISNING TriStar VSTD HAYWARD
Internt kortslutningsproblem
Err05
OBS – Pumpen er konstruert for kontinuerlig drift ved en maksimal vanntemperatur på 35°C.
⚠ OBS – Bruk kun originale Hayward®-reservedeler.
De Timer-sekvensene som ikke er i bruk, vil bli deaktivert.
Timer "t0" kan fastsettes til 00:00, 06:00 (som standard); 12:00 eller 18:00. Den kan ikke deaktiveres.
Hastigheten til segment t0 kan ikke stilles inn, det er fast på 2400 rpm.
- Strek opp den hastighetsprofilen du ønsker å programmere.
Saft mekanisk tætning 2 år eller 10.000 timer.
Motorlejersæt 2 år eller 10.000 timer.
Pakningssæt (side, huset, skot, afløb) 2 år eller 25.000 timer.
Kondensator 2 år eller 10.000 timer.
VINTERTID
A) Motoren starter ikke
Internt kortslutningsproblem
Err05
D) Pumpen suger ikke

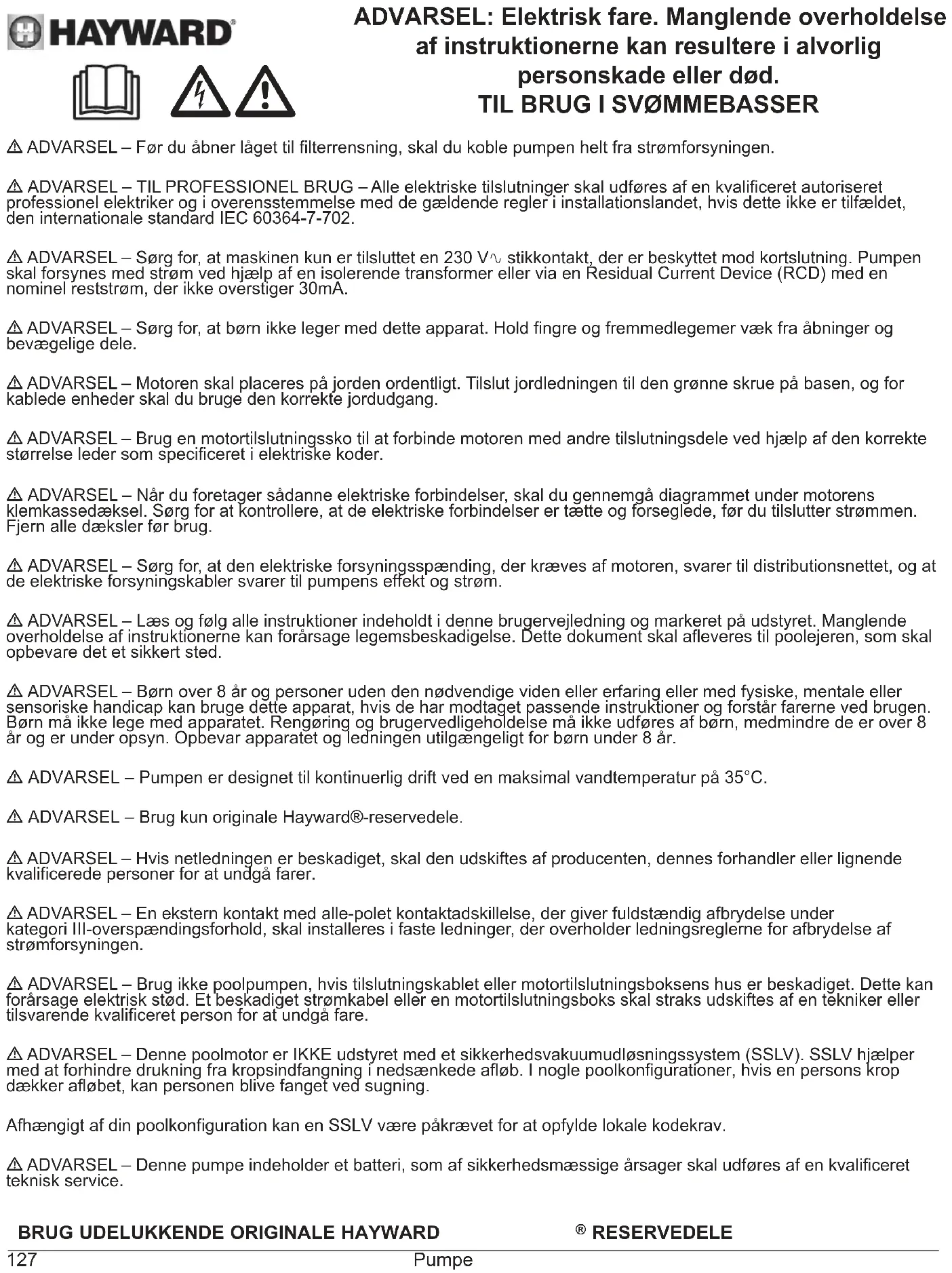

⚠ ADVARSEL – Før du åbner låget til filterrensning, skal du koble pumpen helt fra strømforsyningen.
⚠ ADVARSEL – TIL PROFESSIONEL BRUG – Alle elektriske tilslutninger skal udføres af en kvalificeret autoriseret professionel elektriker og i overensstemmelse med de gældende regler i installationslandet, hvis dette ikke er tilfældet, den internationale standard IEC 60364-7-702.
⚠ ADVARSEL – Sørg for, at maskinen kun er tilsluttet en 230 V ∨ stikkontakt, der er beskyttet mod kortslutning. Pumpen skal forsynes med strøm ved hjælp af en isolerende transformer eller via en Residual Current Device (RCD) med en nominal reststrøm, der ikke overstiger 30mA.
⚠ ADVARSEL – Sørg for, at børn ikke leger med dette apparat. Hold fingre og fremmedlegemer væk fra åbninger og bevægelige dele.
⚠ ADVARSEL – Motoren skal placeres på jorden ordentligt. Tilslut jordledningen til den grønne skrue på basen, og for kablede enheder skal du bruge den korrekte jordudgang.
⚠ ADVARSEL – Brug en motortilslutningssko til at forbinde motoren med andre tilslutningsdele ved hjælp af den korrekte størrelse leder som specificeret i elektriske koder.
⚠ ADVARSEL – Når du foretager sådanne elektriske forbindelser, skal du gennemgå diagrammet under motorens klemkassedæksel. Sørg for at kontrollere, at de elektriske forbindelser er tætte og forseglede, før du tilslutter strømmen. Fjern alle dæksler før brug.
⚠ ADVARSEL – Sørg for, at den elektriske forsyningsspænding, der kræves af motoren, svarer til distributionsnettet, og at de elektriske forsyningskabler svarer til pumpens effekt og strøm.
⚠ ADVARSEL – Læs og følg alle instruktioner indeholdt i denne brugervejledning og markeret på udstyret. Manglende overholdelse af instruktionerne kan forårsage legemsbeskadigelse. Dette dokument skal afleveres til poolejeren, som skal opbevare det et sikkert sted.
⚠ ADVARSEL – Børn over 8 år og personer uden den nødvendige viden eller erfaring eller med fysiske, mentale eller sensoriske handicap kan bruge dette apparat, hvis de har modtaget passende instruktioner og forstår farerne ved brugen. Børn må ikke lege med apparatet. Rengøring og brugervedligeholdelse må ikke udføres af børn, medmindre de er over 8 år og er under opsyn. Opbevar apparatet og ledningen utilgængeligt for børn under 8 år.
⚠ ADVARSEL – Pumpen er designet til kontinuerlig drift ved en maksimal vandtemperatur på 35°C.
⚠ ADVARSEL – Brug kun originale Hayward®-reservedele.
⚠ ADVARSEL – Hvis netledningen er beskadiget, skal den udskiftes af producenten, dennes forhandler eller lignende kvalificerede personer for at undgå farer.
⚠ ADVARSEL – En ekstern kontakt med alle-polet kontaktadskillelse, der giver fuldstændig afbrydelse under kategori III-overspændingsforhold, skal installeres i faste ledninger, der overholder ledningsreglerne for afbrydelse af strømforsyningen.
⚠ ADVARSEL – Brug ikke poolpumpen, hvis tilslutningskablet eller motortilslutningsboksens hus er beskadiget. Dette kan forårsage elektrisk stød. Et beskadiget strømkabel eller en motortilslutningsboks skal straks udskiftes af en tekniker eller tilsvarende kvalificeret person for at undgå fare.
⚠ ADVARSEL – Denne poolmotor er IKKE udstyret med et sikkerhedsvakuumudløsningssystem (SSLV). SSLV hjælper med at forhindre drukning fra kropsindfangning i nedsænkede afløb. I nogle poolkonfigurationer, hvis en persons krop dækker afløbet, kan personen blive fanget ved sugning.
Afhængigt af din poolkonfiguration kan en SSLV være påkrævet for at opfylde lokale kodekrav.
⚠ ADVARSEL – Denne pumpe indeholder et batteri, som af sikkerhedsmæssige årsager skal udføres af en kvalificeret teknisk service.
BRUG UDELUKKENDE ORIGINALE HAYWARD
® RESERVEDELE
GENERELT
Tillykke! De har netop anskaffet Dem en Hayward® pumpe med variabel hastighed.
Pumper med variabel hastighed fra Hayward® er forsynet med en jævnstrømsmotor af den nyeste generation med permanent magnet. Denne motor styres af en mikroprocessor forbundet med en frekvensvariator; den har følgende tekniske funktioner:
- Visning af omdrejningshastighed på kontrolskærmen
- Systematisk spædning ved hver start, hastighed og spædningsvarighed kan indstilles
- Skimmerfunktion, fjernelse af urenheder fra vandoverfladen
- Programmerbar timerfunktion
- Visning af øjeblikkeligt strømforbrug
- Visning af samlet og delvist energiforbrug
- Visning af pumpens driftstid
- Lavt støjniveau
• Konstruktionsstandard TEFC IP55
- 3 foruddefinerede omdrejningshastigheder fra fabrikkens side (knapperne V1, V2, V3), hastighederne kan justeres af brugeren

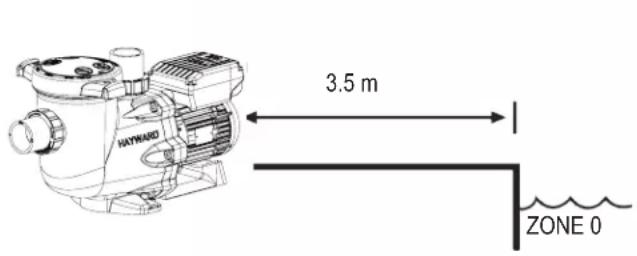

Pumpen skal installeres i den korrekte afstand fra poolen, således at der er mindst mulig forbindelse mellem udsugningen og pumpen, og tryktabet i det hydrauliske kredsløb begrænses mest muligt.
Ikke desto mindre er det strengt nødvendigt, at overholde den sikkerhedsafstand, er påbudt i henhold til de gældende normer (min. 3.5 m). Installer og brug af produktet i en højde på mindre end 2000 m.
Installer pumpen i et tørt lokale med god ventilation, da motoren kræver, at luften kan cirkulere frit omkring den og skabe naturlig ventilation. Der skal være en friplads på 0,5 m omkring pumpen. Se jævnligt efter, at genstande, blade eller andet ikke kan komme til at hindre afkøling af motoren.
Pumpen skal installeres, således at den udvendige afbryder i den fastmonterede kapslingskasse er synlig og let tilgængelig. Afbryderen skal sidde i nærheden af pumpen.
Pumpen skal fast installeres med 8 mm skruebolte, på en betonsokkel. Disse skrues i betonen, der er forberedt med skruehuller. Der skal benyttes spændskiver for at undgå, at skrueboltene løsner sig med tiden. Hvis pumpen skal monteres på en træplade, skal der anvendes 8 mm træskuer med hexagonalt skruehoved og spændskiver for at undgå, at skruerne løsner sig med tiden.
Pumpen skal installeres, så kapslingskassen ikke udsættes for voldsomme vandspøjt.
Hayward® pumpernes lydniveau er lavere end 70 dBA.
Påkrævede foranstaltninger:
- Pumpen skal tilsluttes jord: Pumpen må ikke køre, såfremt den ikke er tilsluttet jord.
- Pumpen skal tilsluttes med et kabel af typen H07RN-F 3G1,5mm ^2 .
- Der skal være en 30 mA differentialsikring, til beskyttelse af personer mod elektrisk stød forårsaget af eventuelt brud på isoleringen af det elektriske udstyr.
- Der skal være sikring mod kortslutning (størrelsen defineres i forhold til den øvre værdi, der fremgår af maskinpladen).
- Der skal være en afbryder til forsyningsnettet, hvis åbningsafstand på alle polkontakter sikrer en fuldstændig afbrydelse i tilfælde af overspændingskategori III.
OBS: Vent i 5 minutter efter at strømmen til pumpen er helt afbrudt før der arbejdes på motoren eller kapslingskassen: Fare for elektrisk stød - dette kan have døden til følge.
Elmotorerne på vore pumper er forsynet med en temperaturbeskyttelse, som reagerer ved overspænding eller unormal ophedning af motoren. Denne beskyttelse slår automatisk til igen, når temperaturen i spolen falder.
Hvis det er et regelkrav og uanset motortype, skal der ud over de nedennævnte anordninger, installeres en termomagnetisk sikring, som skal kalibreres i henhold til anvisningerne på motorpladen.
Tabellen på side 169 viser specifikationerne på de forskellige pumper på vores udstyr.
BRUG UDELUKKENDE ORIGINALE HAYWARD
® RESERVEDELE
EI-installation: Kontroller at den forsyningsspænding, som motoren skal bruge, svarer til forsyningsnettets, og at kablets tykkelse og længde svarer til pumpens spænding og strømstyrke.
Hele installationen af pumpen såvel som eventuel udskiftning af kabler skal foretages af en autoriseret elinstallatør for at udelukke alle faresituationer.
Ved alle elektriske installationer skal alle henvisninger under tilslutningstavlerne overholdes.
Efterse omhyggeligt, at de elektriske forbindelser er godt tilspændt og tætte før strømme sluttes.
Det er vigtigt, at kablet føres gennem de rette åbninger og ferritisoleringer. Pakdåsen sikrer, at der er tæt omkring kablet, og ferritten er et filter mod elektromagnetiske forstyrrelser.
Nogle af vore pumper er forsynet med en forkabling. Denne skal fjernes, når pumpen blivende tilsluttes strømforsyningen.
Egentlig anvendes denne forkabling kun til test i fabrikken under forskellige produktionsfaser.
MONTERING
Poolpumpen skal monteres, således at der er mindst muligt spændingstab, samtidig med overholdelsen af afstandskravet på mindst 3,5 m mellem pumpen og poolen. Udsugningsledningen skal installeres, således at der er en svag stigning hen mod pumpens akse. Det er vigtigt, at samlinger er godt tilspændt og tætte. Imidlertid må rør og slanger ikke spændes alt for hårdt. Når det drejer sig om plastmaterialer, må der kun tættes med teflon. Sugeslangen skal have en diameter, der er større end eller mindst lig med afløbsslangen. Undgå placeringer på uventilerede eller fugtige steder. Af hensyn til motoren, skal køleluften kunne cirkulere frit. Pumpen skal installeres, så kapslingskassen ikke udsættes for voldsomme vandspøjt.
VIGTIGT: Tjek motorens omdrejningsretning før den tilsluttes endeligt.
INSTRUKTIONER TIL IDRIFTSTAGNING OG START: Fyld vand i forfilterbeholderen op til sugeslangen. Pumpen må ikke køre uden vand, da vandet er nødvendigt for afkøling og smøring af den mekaniske ventil. Åbn alle ventiler på henholdsvis sugeslanger og afløbsslanger, samt på filtrets udluftningsventil, hvis en sådan findes. (Der må absolut ikke være luft i sugeslangerne). Start enheden og vent et stykke tid, før motoren primes. Det kan nemt tage 5 minutter, før primingen er gennemført (denne priming afhænger af sugehøjden og længden af sugeslangen). Hvis pumpen ikke starter eller ikke tænder, henvises De til at søge hjælp i fejlfindervejledningen.
BRUG AF BETJENINGSBOKSEN
1. PRAESENTATION

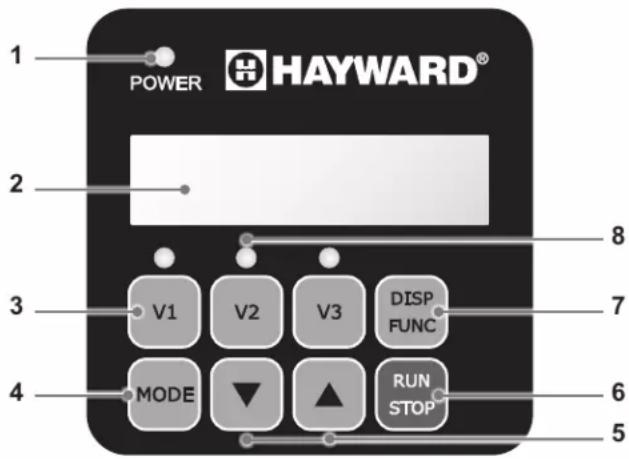

Hayward® pumpen med variabel hastighed styres af en betjeningsboks, der giver mulighed for at vise driftsparametrene, at indstille dem og at programmere timertilstanden.
| 1 Lysdiode for tændt |
| 2 LCD displayskærm |
| 3 Valg af hastighed |
| 4 Skift mellem manuel tilstand og timertilstand |
| 5 Op/ned-indstillingsknapper |
| 6 Knap for tænd/sluk |
| 7 Knap til visning af parametre |
| 8 Lysdioder for valgt hastighed |
| Spædning varighed (sek.) | Spædning hastighed (omdr./min.) | V1 (omdr./min.) | V2 (omdr./min.) | V3 (omdr./min.) | Skimmer varighed (min.) | Skimmer cyklus (t) | Skimmer hastighed (omdr./min.) |
| 240 3000 | 1500 2400 3000 | 0 15 1t 2800 |
omdr./min.: Omdrejninger pr. minut
BRUG UDELUKKENDE ORIGINALE HAYWARD
® RESERVEDELE
2. PUMPENS FUNKTIONSTILSTANDE
2.1 Manuel tilstand
I manuel tilstand starter eller stopper brugeren pumpen manuelt i forhold til brugen af svømmepølen.
- Start af pumpen igangsætter en spædningsfase (a). Denne fase kan reguleres (hastighed, varighed § 4.2). Spædningen kan afbrydes ved starten (§ 3.2) eller deaktiveres via indstillingerne.
- Pumpens hastighed stabilisere sig herefter på en konstant værdi (b) (som standard stabilisering af hastighed V2). Denne hastighed kan vælges og justeres af brugeren (§ 3.3).
- Efter stop/genstart vil pumpen stabilisere sig på den sidst gemte hastighed.

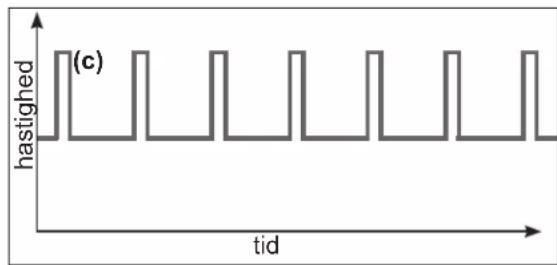

Med skimmerfunktionen kan man fjerne urenheder fra vandoverfladen, især for at undgå akkumulering og stagnation af urenheder på svømmepølens vandoverflade.
- Denne funktion er automatisk: Pumpen fungerer ved en højere hastighed (c) i en given varighed og ifølge en indstillelig cyklus.
- Bortset fra denne stigning i hastigheden genfinder pumpen sin normale hastighed, uanset om det er i manuel tilstand eller timertilstand.
- Funktionen Skimmer kan deaktiveres (se indstillinger § 4.3).
line
| tid | hastighed | | --- | --------- | | 0 | 1 | | 1 | 1 | | 2 | 1 | | 3 | 1 | | 4 | 1 | | 5 | 1 | | 6 | 1 | | 7 | 1 | | 8 | 1 | | 9 | 1 | | 10 | 1 | | 11 | 1 | | 12 | 1 | | 13 | 1 | | 14 | 1 | | 15 | 1 | | 16 | 1 | | 17 | 1 | | 18 | 1 | | 19 | 1 | | 20 | 1 | | 21 | 1 | | 22 | 1 | | 23 | 1 | | 24 | 1 | | 25 | 1 | | 26 | 1 | | 27 | 1 | | 28 | 1 | | 29 | 1 | | 30 | 1 | | 31 | 1 | | 32 | 1 | | 33 | 1 | | 34 | 1 | | 35 | 1 | | 36 | 1 | | 37 | 1 | | 38 | 1 | | 39 | 1 | | 40 | 1 | | 41 | 1 | | 42 | 1 | | 43 | 1 | | 44 | 1 | | 45 | 1 | | 46 | 1 | | 47 | 1 | | 48 | 1 | | 49 | 1 | | 50 | 1 | | 51 | 1 | | 52 | 1 | | 53 | 1 | | 54 | 1 | | 55 | 1 | | 56 | 1 | | 57 | 1 | | 58 | 1 | | 59 | 1 | | 60 | 1 | | | |2.3 Timertilstand

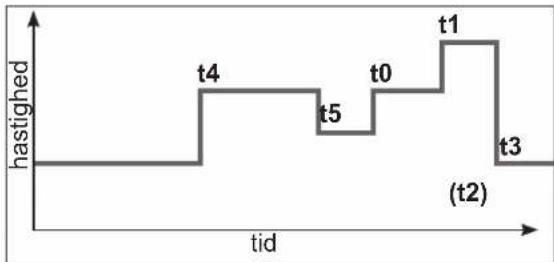

I timertilstand er pumpens drift automatiseret i 24/24. De forskellige hastighedssekvenser (d) skal programmeres af brugeren. De vælges i forhold til installationen (varmetilstand, energibesparelse osv.) og tidspunkterne, hvor svømmepølen bruges.
- Hvis skimmerfunktionen er aktiveret, har den prioritet over disse sekvenser.
- Pumpen kan standses (sættes på pause) i timertilstand. Ved genstarten vil hastigheden være den, der gælder for igangværende timer.
- Se § 4.5 for programmering af timertilstanden.
2.4 Skift mellem manuel tilstand og timertilstand
Man skifter tilstand ved at trykke på knappen MSDEI vist herunder:
Manuel tilstand Timertilstand
Visning af hastighed uden præfiks
Den tændte lysdiode angiver den valgte hastighed (V2 som standard)
Visning af hastighed med præfikset "t"
Lysdioderne er slukket
BRUG UDELUKKENDE ORIGINALE HAYWARD
® RESERVEDELE
2.5 Tilslutning af de digitale indgange
⚠ Vigtigt. Før et elektrisk arbejde på pumpen, afbryd strømforsyningen og vent 5 min.

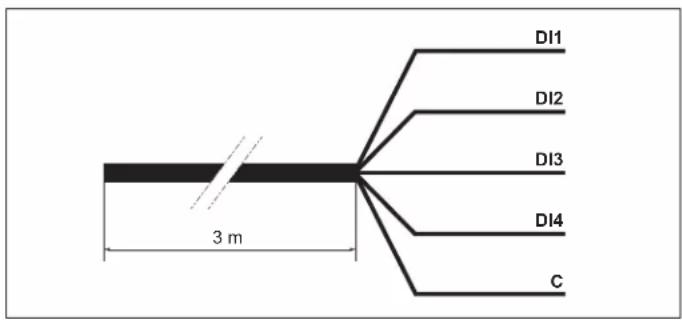

Filtreringspumpen er forsynet med et kabel med 5 tråde af en længde på 3 m for tilslutning af 4 digitale indgange eller relæer (Åben/Lukket).
Eksempler på brug af de digitale indgange
- Tildel den hastighed og kapacitet som er nødvendige for velfungerende perifere enheder, såsom en varmepumpe, en rulleskodde eller en sugerobot, osv ...
- Installer en kommandolinie fra brugergrænsefladen. Disse digitale indgange anvendes til at styre Run/Stop-funktionen og de 3 hastigheder (V1-V2-V3) i en afstand på 3m.
| Tildeling af tråde | ||
| DI1 Brun Hastighed V1 | ||
| DI2 Grøn Hastighed V2 | ||
| DI3 Hvid Hastighed V3 | ||
| DI4 Rød Run/Stop | ||
| C Sort Fælles | ||
- I tilfælde af delvis anvendelse af de digitale indgange isoleres de ubrugte elektriske tråde.

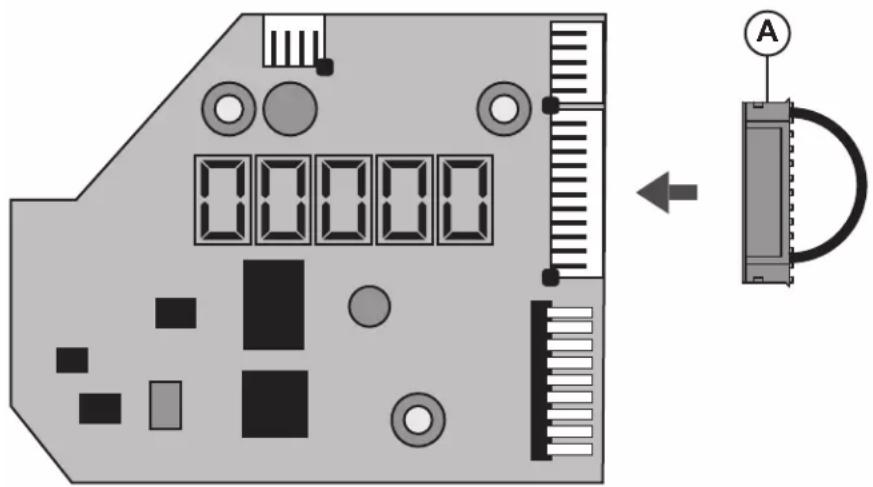

- I tilfælde af manglende brug af digitale indgange, indsættes stikket (A) i stedet for 5-trådskablet (se figur nedenfor).
Drift med digitale indgange
| De digitale indgange kan bruges i manuel eller timer-tilstand.De har den højeste prioritet, de er MASTER for alle funktioner i brug.Kun knapperne Run/Stop og DISP/FUNC forbliver aktive. |   |   |
| Når en digital indgang anvendes, blinker den pågældende LED forbundet med den tilsvarende hastighed hurtigt (DI1 = V1, DI2 = V2 eller DI3 = V3). |  |  |
| For at opnå en handling via de digitale indgange, skal indgangen DI4 være lukket. |  DI4 Run/StopLukket | |||
| Hvis flere digitale indgange er tændt samtidigt, vil kun én udføres i prioriteret rækkefølge, som er defineret i nedenstående tabel. | DI1 = V1 DI2 = V2 DI3 = V3 | |||
| DI1 = V1 V1 | V2 V3 | |||
| DI2 = V2 V2 | V2 V3 | |||
| DI3 = V3 V3 | V2 V3 | |||
Bemærk : Når handlingen, som en gang er forbundet med den digitale indgang er færdig (kontakt åben), genoptager filtreringspumpen handlingen for den igangværende driftstilstand.
| Hvis den digitale indgang D14 er åben, starter filtreringspumpen ikke, og dSTOP vises på pumpens skærm. |  |  |
| • Luk indgangen D14. |  |  |
| • Tryk eventuelt på RUN/STOP for at starte filtreringspumpen. |  | |
 |  |
BRUG UDELUKKENDE ORIGINALE HAYWARD
® RESERVEDELE
3. BRUG
3.1 Tænding
Kontrollampen "Power" tænder; skærmen udfører en LCD-test, derefter vises softwareversionen
3.2 Spædningsfase
Når der er blevet tændt for pumpen, starter spædningsfasen automatisk (det samme gælder efter en genstart af pumpen).
Automatisk igangsætning af spædningsfasen:
- Hastigheden stiger op til 3.000 omdr./min. og fastholdes i 240 sek. (standardværdier)
Afslutning på spændingsfasen:
- Hastigheden stabiliserer sig som standard på V2 eller på den sidst gemte hastighed
- Den tilhørende lysdiode tænder (manuel tilstand)
For at få vist den resterende spædningstid:
- Tryk på DISP/FUNC
- Den resterende tid vises i sek.
For at afslutte før afslutningen af spædningsfasen:
• Tryk på RUN/STOP
- Hastigheden stabiliserer sig som standard på V2, eller på den sidst gemte hastighed
3.3 I manuel tilstand: Valg, indstilling og lagring af en hastighed
Sådan vælges en hastighed:
- Tryk på en af hastighedsknapperne
- Standardværdien vises (i omdr./min.)
- Den tilhørende lysdiode tænder
Sådan indstilles en ny hastighedsværdi:
- Tryk på op/ned-indstillingsknapperne
• Lysdioden blinker: Indstilling er i gang
- Indstil den ønskede værdi (fra 600 til 3.000 omdr./min.)
Sådan gemmes den nye hastighedsværdi:
- Tryk i 3 sekunder på hastighedsknappen
• Lysdioden lyser konstant, när hastigheden er gemt
Bemærkning: Den vandmængde, der fremkommer via pumpens hastighed, skal være tilpasset efter installationens kapacitet (filter, rørføringer...). Kontakt en faglært, hvis der opstår tvivl.
3.4 Stop/genstart af pumpen
Sådan stoppes pumpen:
- Tryk på RUN/STOP
- Pumpe stopper, lysdiode for hastighed forbliver tændt
- I manuel tilstand viser skærmen "StoP" uden at blinke
I timertilstand viser skærmen "StoP", der blinker
Sådan genstartes pumpen:
- Tryk på RUN/STOP
- Pumpen starter med spædningsfasen (§ 3.2)
- Hastigheden stabiliserer sig:
I manuel tilstand på den sidst kendte værdi; i timertilstand på værdien, der gælder for den aktuelle timer
BRUG UDELUKKENDE ORIGINALE HAYWARD
® RESERVEDELE
4. INDSTILLINGER
Bemærkning: For at få adgang til indstillingerne skal pumpen være tændt og i manuel tilstand (§ 2.4), stoppet eller i gang uden for spædningsfasen. Hvis der ikke trykkes på nogen knap i 2 minutter, vender normal visning tilbage (hastighed eller stoP), og indstillingerne bliver ikke gemt.
4.1 Indstilling af uret
| • Tryk i 3 sekunder på DISP/FUNCDe tre lysdioder blinker• Skærmen viser "ConF" derefter "hr" |  |  |  |
| • Tryk på DISP/FUNC, skærmen viser klokken på det interne ur (tt-min.) |  |  | |
| • Tryk på op/ned- indstillingsknapperne for at indstille timer/minutter |  |  | |
| • Tryk på RUN/STOP for at afslutte og gemme Visningen angiver den aktuelle hastighed eller StoP |  |  |  |
| Bemærkning: Det er vigtigt at indstille det interne ur, hvis pumpe kører i timertilstand.Indstillingen af uret gemmes, når der slukkes for pumpen. | |||
4.2 Indstilling af spædning
| • Tryk i 3 sekunder på DISP/FUNCDe tre lysdioder blinker, og skærmen viser "ConF" |  |  |  |
| • Tryk på DISP/FUNC n antal gange, indtil skærmen"Pr 240" kommer frem med standard varighed afspædningen (sek.) |  |  | |
| • Tryk på op/ned-indstillingsknapperne for at få vistden ønskede varighed (fra 0 til 300 sek.) |  |  | |
| • Tryk på DISP/FUNC: Skærmen viser "o3000"spædningshastighed som standard (omdr./min.) |  |  | |
| • Tryk på op/ned-indstillingsknapperne for at få vistden ønskede værdi (maks. 3.000 omdr./min.) |  |  | |
| • Tryk på RUN/STOP for at afslutte og gemmeVisningen angiver den aktuelle hastighed ellerStoP |  |  |  |
| Bemærkning:Hvis spædningsvarigheden er 0, vilvisningen være "ProFF": Spædningener deaktiveret | → | 0 |
BRUG UDELUKKENDE ORIGINALE HAYWARD
® RESERVEDELE
4.3 Indstilling af skimmerfunktion
Se § 2.2 for beskrivelse af denne funktion
| • Tryk i 3 sekunder på DISP/FUNCDe tre lysdioder blinker, og skærmen viser "ConF" |  | → |  |  |
| • Tryk på DISP/FUNC n antal gange, indtil skærmen "SFO.15" kommer frem: Standard aktiveringsvarigheden for skimmer (i minutter) |  | → |  | |
| • Tryk på op/ned-indstillingsknapperne for at få vist den ønskede varighed (fra 0 til 30 min.) |  | → |  | |
| • Tryk på DISP/FUNC: Skærmen viser "St 1h": Standardvarighed for skimmercyklus |  | → |  | |
| • Tryk på indstillingsknapperne for at indstille skimmercyklussen til 1 t, 2 t eller 3 t |  | → |  | |
| • Tryk på DISP/FUNC: Skærmen viser "S2800": Standardhastighed for skimmer (omdr./min.) |  | → |  | |
| • Tryk på op/ned-indstillingsknapperne for at vise til den ønskede hastighed (fra 600 til 3000 omdr./min.) |  | → |  | |
| • Tryk på RUN/STOP for at afslutte og gemme Visningen angiver den aktuelle hastighed eller StoP |  | → |  | Stop |
| Bemærkning: Skimmer deaktiveres ved at sætte dens varighed til nul - Visningen bliver "SFoFF" |  | → |  | SF000 |
4.4 Nulstilling af parametrene
For at gendanne parametrenes standardindstilling og slette indstillingerne for timertilstand skal man gå frem på følgende måde:
| • Tryk i 3 sekunder på DISP/FUNCDe tre lysdioder blinker, og skærmen viser "ConF" |  | → |  |  |
| • Tryk på DISP/FUNC n antal gange, indtilmeddelelsen "Init" vises på skærmen |  | → |  | |
| • Tryk på indstillingsknappen "haut" i 3 sek. Visningenskifter til "donE", når nulstillingen er udført |  | → |  |  |
4.5 Programmering af timertilstand
Betjeningsboksen giver mulighed for at programmere flere sekvenser (se § 2.3) eller timere, t0 til t5, som ikke nødvendigvis behøver at være i kronologisk rækkefølge.
De ikke anvendte timere bliver deaktiveret.
Timer "t0" kan fastsættes til 00:00, 06:00 (standard); 12:00 eller 18:00.
Den kan ikke deaktiveres.
Hastigheden for segment t0 kan ikke justeres, den er fastsat til 2.400 omdr./min
- Man kan lave en grafik af den hastighedsprofil, som man ønsker at programmere. Grafikken her ved siden af er givet som et eksempel.
- Kontrollér, at det interne ur er korrekt til indstillet.
line
| tid | hastighed | | --- | --------- | | t4 | | | t5 | | | t0 | | | t1 | | | t3 | | | (t2)| || • Tryk i 3 sekunder på DISP/FUNCDe tre lysdioder blinker, og skærmen viser "ConF" | DISPFUNC>3s | → | Conf | V1 | V2 | V3 |
| • Tryk på DISP/FUNC 2 gange, indtil visningen "t0"kommer frem | DISPFUNCx 2 | → | t 0 | |||
| • Tryk på DISP/FUNC, skærmen viser "06-00":Standardværdi for t0 | DISPFUNC | → | 06-00 | |||
| • Tryk på indstillingsknapperne for at fastsætte denønskede t0 (00-00, 06-00, 12-00 eller 18-00) | ▼ | → | 18-00 | |||
| • Tryk på DISP/FUNC: Skærmen viser "t1oFF" | DISPFUNC | → | t 1oFF | |||
| • For at aktivere denne timer (eksempel), skal mantrykke på knappen "haut". Skærmen viser "t1 on" | ▼ | → | t 1 on | |||
| • Tryk på DISP/FUNC: Skærmen viser "00-00" | DISPFUNC | → | 00-00 | |||
| • Tryk på op/ned-indstillingsknapperne for at indstilletidspunkterne (tt-mm) | ▼ | → | 20-00 | 20-05 | → | |
| • Tryk på DISP/FUNC: Skærmen viser "0" | DISPFUNC | → | 0 | |||
| • Tryk på indstillingsknapperne for at vise denønskede hastighed (fra 600 til 3.000 omdr./min. ellernul) | ▼ | → | 2740 | |||
| • For at gå til efterfølgende timer skal man trykkepå DISP/FUNC: Skærmen viser "t2off". I detteeksempel forbliver denne timer deaktiveret | DISPFUNC | → | t2oFF | |||
| • Tryk på DISP/FUNC for at gå til efterfølgendetimer og gentage indstillingsetaperne (aktivering,tidspunkter for timer og hastighed) | DISPFUNC | → | t3oFF | etc ... | ||
| • Tryk på RUN/STOP for at afslutte og gemmeVisningen angiver den aktuelle hastighed ellerStoP | RUNSTOP | → | 1640 | Stop |
BRUG UDELUKKENDE ORIGINALE HAYWARD
® RESERVEDELE
1. VISNING AF PARAMETRE
Bemærkning: Pumpen skal være tændt, i gang uden for spædningsfasen eller stoppet.
Tryk på tasten DISP/FUNC for at bladre gennem parametrene.
Hvis der ikke trykkes på nogen tast i 15 sek. vender skærmen tilbage til normal visning (aktuel hastighed eller Stop).
| • Tryk på DISP/FUNC: Skærmen viser "hr"Tryk igen: Visning af internt ur |  |  |  |  |  |  |
| • Tryk på DISP/FUNC: Skærmen viser "t0"Tryk igen: Visning af tider for t0(hastigheden for t0 er fastlagt til 2.400 omdr./min.) |  |  |  | [67SW] | [YASW] |  |
| • Tryk på DISP/FUNC: Skærmen viser "t1"Tryk igen: Visning af tidspunkt for denne timer (tt-mm) | [GTSW] |  |  |  |  |  |
| • Tryk på DISP/FUNC:Visning af hastighed for denne timer (i omdr./min.) |  |  |  |  |  | |
| • Tryk på DISP/FUNC osv.: Visning af efterfølgendetimere, tidspunkter og hastighed, indtil timer "t5"Bemærkning: De deaktiverede timere vises ikke |  |  |  |  | | |
| • Tryk på DISP/FUNC: Visning af "P - - - - Strømforbrug (i W, værdi til +/- 10 %)Bemærkning: P = 0 W når pumpen er stoppet |  |  |  |  |  | |
| • Tryk på DISP/FUNC: Visning af "h - - - - "Pumpens timetællerBemærkning: En omdrejning af tællerenrepræsenterer 9999 t |  |  |  |  | ||
| • Tryk på DISP/FUNC: Visning af "- - - - - "Samlet energiforbrug (i kWt)Bemærkning: En omdrejning af tællerenrepræsenterer 99999 kWt |  |  |  |  | ||
| • Tryk på DISP/FUNC: Visning af "- - - - - "Delvist energiforbrug (i kWh), siden sidste nulstilling |  |  |  |  | ||
| • Sådan nulstilles den delvise energiforbrugstæller:Tryk i 3 sek. på en af op/ned-knapperne.Meddelelsen "CLEAR" angiver, at tælleren er blevet nulstillet |  |  |  |  | ||
| • Tryk på DISP/FUNC: Visning af "SF On" eller"SFOFF" for skimmer aktiveret/deaktiveret |  |  |  |  | ||
| • Tryk på DISP/FUNC: Visning af "t - - "El-modulets temperatur (i °C) |  |  |  |  | ||
| • Tryk på DISP/FUNC for at vende tilbage til normalvisning (aktuel hastighed eller Stop) |  |  |  |  |  |  |
BRUG UDELUKKENDE ORIGINALE HAYWARD
® RESERVEDELE
HAYWARD®
VEDLIGEHOLDELSE
- Pumpen skal fuldstændigt afbrydes fra strømforsyningen, før dækslet må åbnes for rengøring af forfiltret. Rens forfilterets kurv med jævne mellemrum og undlad at banke på kurven for at rengøre den. Efterse dækslet på forfiltret og skift det ud, hvis påkrævet.
- Motorens aksel er monteret på selvsmørende lejer, som ikke kræver yderligere smøring.
- Hold motoren ren og tør og sørg for, at der ikke er fremmedelementer i ventilationsåbningerne.
- Fra tid til anden kan der komme en læk i den mekaniske ventil, hvorefter den skal udskiftes.
- Bortset fra rengøringen af poolen, skal alt reparations- og vedligeholdsarbejde udføres af en person, der er autoriseret af Hayward® eller af en med relevante faglige kvalifikationer.
-
Pumpen skal tømmes ved at fjerne bundpropperne og lægge dem i forfilterkurven.
-
Pumpens tilslutning skal afbrydes, slangekoblinger skal tages af og opbevares samlet på et tørt og velventileret sted, eller - i det mindste - skal følgende forholdsregler tages: pumpens tilslutning afbrydes, de bolte, der fastholder pumpehuset til motorchassiet fjernes og det hele opbevares på et tørt og velventileret sted. Derefter skal selve pumpen og forfiltret dækkes over.
OBS: Før pumpen tages i brug igen, skal alle indvendige dele rengøres, støv og kedelsten fjernes, osv.
MULIGE FEJLKILDER OG L∅SNINGER
A) Motoren starter ikke
-
Tjek alle elektriske installationer, afbrydere og relæer samt kortslutningssikringer og andre sikringer.
-
Tjek manuelt, at motoren kan rotere uhindret.
-
Kontroller om omdrejningshastighederne V1, V2 og V3 er programmeret til 0 o/min. Hvis dette er tilfældet foretag da en re-initialisering af fabriksindstillingerne (se § 4.4).
-
Hvis skærmen viser en af fejlkoderne i det følgende, skal man kontakte installatøren:
| Err01 |
| Err02 |
| Err04 |
| Err05 |
| Err07 |
Underspænding af ensrettet linje
Overspænding af ensrettet linje
Ophedning af el-modul
Ophedning af motor
Over-intensitet
| Err 10 |
| Err20 |
| Err64 |
| Err97 |
| Err98 |
| dStop |
Internt el-forsyningsproblem
Startforsøg mislykket
Internt kortslutningsproblem
Flere problemer
- Kabler, forbindelser, relæer osv.
- Der er spændingsfald i motoren (skyldes ofte, at kablerne er for spindle).
- Der er ingen friktion eller overspænding (målt som ladestrøm).
OBS: Deres pumpemotor er udstyret med en temperaturbeskyttelse som i tilfælde af overspændng automatisk afbryder kredsløbet og forhindrer at motoren lider overlast. Denne udløsning forårsages af unormale driftsforhold, som skal undersøges og korrigeres. Motoren starter uden videre så snart driftsforholdene atter er normale.
- Undersøg om drivakslen kan rotere uhindret
- Undersøg om evt. snavs hindrer turbinens frie rotation
- Undersøg om motoren er tilstrækkeligt ventileret
- Når problemet er afhjulpet, trykkes på start/stop knappen
BRUG UDELUKKENDE ORIGINALE HAYWARD
® RESERVEDELE
D) Pumpen starter ikke op
- Se efter, om forfilterhuset er fyldt med vand, om dækslets lukkesysteme er rent og det er placeret korrekt, så der ikke kan trænge luft ind overhovedet. Hvis det er nødvendigt, skal låget spændes hårdere.
- Se efter, om alle udsugnings- og afløbsventiler er åbne og at de ikke er stoppede, samt at alle poolens udsugningsåbninger befinder sig fuldstændig under vand.
- Undersøg om pumpen suger og slipper udsugningen så tæt som muligt ved pumpen:
a) hvis pumpen ikke suger på trods af, at der har været fyldt tilstrækkeligt vand på fra starten
- Spænd bolte og ekstra slanger på sugesiden.
- Kontroller spændingen for at sikre, at pumpen roterer ved den rette hastighed.
- Åbn pumpen og undersøg, om der er noget der blokerer indvendigt.
- Indstil en tilstrækkelig spædningshastighed
- Få filteret renset, og prøv igen
- Udskift den mekaniske ventil.
b) Forsøg en spædning i recirkulationstilstand. Hvis pumpen suger normalt, skal sugeslangen og forfiltret efterses, da de kan være tilstoppede og derfor tage luft ind.
E) Pumpen støjer, tjek
- Om der kommer luft ind i eller der er luft i udsugningen, som forårsager lyde i pumpen.
- Om der er hulninger, der skyldes at diameteren er for lille eller at der er en forsnævring i sugeslangerne. Tilsvarene vil en sugeslange, der er overdimensioneret i forhold til afløbet, også danne en sådan hulning. Brug de rette slanger eller rens rørene hvis påkrævet.
- Om der er vibrationer, der skyldes forkert montering.
- Om der er et fremmedlegeme inde i pumpen.
- Om motorens mangler friktion til motorlejerne der skyldes for stort spil, rust eller overophedning over længere tid.
Alle HAYWARD ^ produkter er dækket af en garanti mod fabrikations- og materialefejl i 3 år at regne fra købsdatoen. Forskringskrav skal ledsages af et købsbevis, der viser købsdatoen. Vi anbefaler derfor, at De opbevarer fakturaen.
HAYWARD ^® garanti er begrænset til reparation eller ombytning efter HAYWARD ^® valg, af de fejlbehæftede produkter, såfremt de har været anvendt under normale forhold, og instruktionerne i brugervejledningen har været overholdt, såfremt produkterne ikke på nogen måde er blevet modificeret og såfremt de udelukkende har været anvendt sammen med HAYWARD ^® reservedele og komponenter. Garantien dækker ikke frost- og kemikalieskader. Alle øvrige omkostninger (transport, arbejdskraft osv.) er ikke omfattet af denne garanti.
HAYWARD ^® kan ikke holdes ansvarlig for direkte eller indirekte skade, der skyldes ukorrekt installation, ukorrekt tilslutning eller ukorrekt betjening af produktet.
Ved krav om garantierstatning og krav om reparation eller ombytning af en vare, bedes De henvende Dem til Deres forhandler.
Fabrikken modtager ikke returneret udstyr uden forudgående skriftlig godkendelse.
Sliddele er ikke dækket af garantien.
GARANTIBETINGELSER OG UNDTAGELSER FOR EUROPEISKE UNIONSLAND
Tilvejebringelse af affald af elektrisk og elektronisk udstyr fra erhvervsdrivende. I overensstemmelse med direktiv 2012/19/EU om håndtering af affald af elektrisk og elektronisk udstyr skal denne pumpe afleveres til et separat indsamlingssted. ==> Kontakt din forhandler for at få flere oplysninger.
Korrekt håndtering af elektrisk og elektronisk udstyr er med til at forebygge miljøskader og skader på menneskers sundhed. I overensstemmelse med Rådets direktiv 2006/66/EF fra 6. september 2006 og med det affald, som elektrisk og elektronisk udstyr genererer, angiver det symbol, der ledsager denne manual, at batteriet i pumpen skal bortskaffes separat. Når batteriet har udtjent sin levetid, skal det fjernes og bringes til et separat indsamlingssted.
NO - MILJ∅INFORMASJON:
DA - Beskriv de forskellige trin i processen for at fjerne batteriet fra VS-motoren (motor med variabel omdrejningshastighed) med henblik på genbrug.
•TRIN 2: Fjerne låget til brugergrænsefladen
Løsn de fire skruer i hjørnerne. Fjern derefter forsigtigt låget. Der er tilsluttet en ledning mellem UI-kortet og PFC-kortet.
Der skal bruges en Phillips skruetrækker.
NO - BESKRIVELSE AV TRINNENE
Du vil trenge et krysskrujern.
Brug et værktøj (en lille skruetrækker eller lignende) til at føre det ind i det hul, der er angivet til dette formål, og skub forsigtigt batteriet ud
NO - TRINN 4: FJERN BATTERIET
DA - Nu kan batteriet samles op med fingrene og lægges på det rigtige sted til genbrug.
