BRUGSANVISNING IPCB24500 ABUS

Denne manual hører sammen med dette produkt. Den indeholder vigtig information som skal bruges under opsætning og efterfølgende ved service. Dette skal huskes også når produkter gives videre til anden part. Læs derfor denne manual grundigt igennem også for fremtiden. Indholdet kan ses med sideanvisninger kan findes i indekset på side 182.

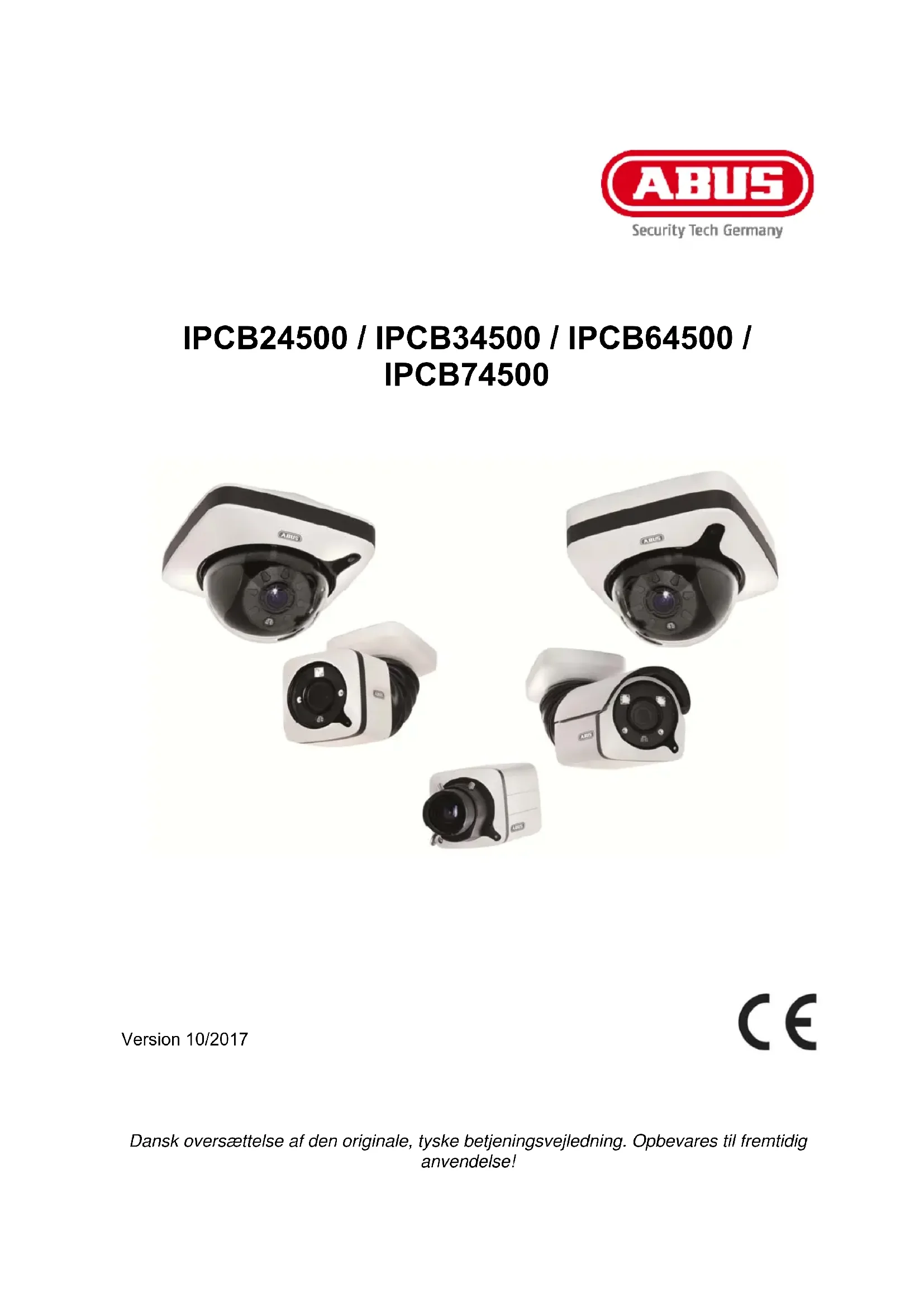

Dansk oversættelse af den originale, tyske betjeningsvejledning. Opbevares til fremtidig anvendelse!179 Indledning

Kære kunde Tak, fordi du har valgt at købe dette produkt. IPCB24500 Udstyret opfylder desuden kravene i følgende EU-direktiver: EMC-direktiv 2014/30/EU samt RoHS-direktiv 2011/65/EU. Den fulde tekst fra EU-overensstemmelseserklæringen findes på følgende internetadresse: www.abus.com/product/IPCB24500 IPCB34500 Udstyret opfylder desuden kravene i følgende EU-direktiver: EMC-direktiv 2014/30/EU samt RoHS-direktiv 2011/65/EU. Den fulde tekst fra EU-overensstemmelseserklæringen findes på følgende internetadresse: www.abus.com/product/IPCB34500 IPCB64500 Udstyret opfylder desuden kravene i følgende EU-direktiver: EMC-direktiv 2014/30/EU samt RoHS-direktiv 2011/65/EU. Den fulde tekst fra EU-overensstemmelseserklæringen findes på følgende internetadresse: www.abus.com/product/IPCB64500 IPCB74500 Udstyret opfylder desuden kravene i følgende EU-direktiver: EMC-direktiv 2014/30/EU samt RoHS-direktiv 2011/65/EU. Den fulde tekst fra EU-overensstemmelseserklæringen findes på følgende internetadresse: www.abus.com/product/IPCB74500

For at kunne bibeholde denne tilstand og sikre en ufarlig drift skal du som bruger følge denne betjeningsvejledning! Læs hele betjeningsvejledningen igennem før idriftsættelsen af produktet, og overhold alle betjenings- og sikkerhedshenvisninger! Alle indeholdte firmanavne og produktbetegnelser er varemærker, der tilhører den pågældende ejer. Alle rettigheder forbeholdes.

I tilfælde af spørgsmål bedes du henvende dig til din installatør eller forhandler!180

Ansvarsfraskrivelse Denne betjeningsvejledning er udarbejdet meget omhyggeligt. Hvis du alligevel finder mangler eller unøjagtigheder, bedes du meddele os dette. ABUS Security-Center GmbH & Co. KG påtager sig intet ansvar for tekniske og typografiske fejl og forbeholder sig retten til på ethvert tidspunkt uden forudgående varsel at ændre produktet og betjeningsvejledningerne. ABUS Security-Center er ikke ansvarlig for direkte og indirekte følgeskade, der opstår i forbindelse med dette produkts udstyr, funktion og anvendelse. Der gælder ingen garanti for indholdet i dette dokument.181 Vigtige sikkerhedshenvisninger

Ved skader, der skyldes manglende overholdelse af denne betjeningsvejledning, bortfalder garantien. Vi påtager os intet ansvar for følgeskader!

Vi påtager os intet ansvar i forbindelse med materielle skader og/eller personskader, der skyldes ukorrekt håndtering eller manglende overholdelse af sikkerhedshenvisningerne. I sådanne tilfælde bortfalder enhver form for garanti!

Kære kunde Følgende sikkerheds- og farehenvisninger anvendes ikke kun til at beskytte dit helbred, men også til at beskytte apparatet. Læs følgende punkter opmærksomt igennem: Der er ingen dele inde i produktet, som du skal vedligeholde. Derudover bortfalder godkendelsen (CE) og garantien/garantiydelsen, hvis produktet åbnes/skilles ad. Produktet kan blive beskadiget, hvis det falder ned fra selv en lav højde. Undgå følgende ugunstige omgivelsesbetingelser ved drift: Væde eller for høj luftfugtighed Ekstrem kulde eller varme Direkte sollys Støv eller brændbare gasser, dampe eller opløsningsmidler Kraftige vibrationer Kraftige magnetfelter f.eks. i nærheden af maskiner eller højttalere Kameraet må ikke installeres på ustabile flader. Generelle sikkerhedshenvisninger: Lad ikke emballage ligge og flyde! Plastikfolier/-poser, styropordele osv. kan være farligt legetøj for børn. Videoovervågningskameraet må af sikkerhedsmæssige årsager ikke komme i hænderne på små børn på grund af smådele, der kan sluges. Før ikke genstande gennem åbningerne ind i udstyrets indre Anvend kun det ekstraudstyr/de tilbehørsdele, der er anført af producenten. Tilslut ikke produkter, der ikke er kompatible. Overhold sikkerhedshenvisninger og betjeningsvejledninger for andet tilsluttet udstyr. Kontrollér udstyret for skader før idriftsættelsen. Tag ikke udstyret i drift, hvis det er beskadiget! Overhold grænserne for driftsspændingen, der er anført i de tekniske data. Højere spændinger kan ødelægge udstyret og bringe din sikkerhed i fare (elektrisk stød).

Sørg ved installation i et eksisterende videoovervågningsanlæg for, at alt udstyr er koblet fra net- og lavspændingsstrømkredsen. Foretag ikke selv montering, installation og kabelføring, hvis du er i tvivl, men overlad det til en fagmand. Ukorrekt og uprofessionelt arbejde på strømnettet eller på husets installationer er ikke kun en fare for dig selv, men også for andre personer. Træk installationernes kabler, så net- og lavspændingskredse altid forløber adskilt og ikke er forbundet med hinanden på noget sted eller kan forbindes på grund af en defekt

Dette kamera anvendes til videoovervågning indendørs eller udendørs (afhængigt af modellen) i forbindelse med optagelsesudstyr eller visningsudstyr (f.eks. pc). En anden anvendelse end beskrevet ovenfor kan medføre beskadigelse af produktet. Der er desuden andre farer. Enhver anden anvendelse er ikke korrekt og medfører tab af garantien eller garantiydelsen. Ethvert ansvar udelukkes. Dette gælder også, hvis der er foretaget ombygninger og/eller ændringer på produktet. Læs betjeningsvejledningen helt og grundigt igennem, før du tager produktet i drift. Betjeningsvejledningen indeholder vigtige informationer om montering og betjening.

Symbolet med lynet i trekanten anvendes, når der er fare for helbredet, f.eks. på grund af elektrisk stød. Et udråbstegn, der befinder sig i trekanten, gør opmærksom på vigtige henvisninger i betjeningsvejledningen, som ubetinget skal overholdes. Dette symbol vises, når du skal have særlige tips og henvisninger vedr. betjeningen.

Indvendig sekskantnøgle (uden tap)

Indvendig sekskantnøgle (med tap)

Reset-værktøj √ √ √ √ Software-cd (ABUS IP Installer)

Bøjle til kabelfastgørelse

Betjeningsvejledning på landets sprog findes som pdf-dokument på internettet på www.abus.com via produktsøgningen.185

4. Særlige kendetegn og funktioner

4 MPx-opløsning: 2592 x 1520 @ 25 fps Motor Vario Objektiv 2,8 - 8,0 mm 16 GB internt lager til optagelse ved netværksudfald Dag-/natskift med elektromekanisk IR-spærrefilter (ICR) IR-LED'er WDR-funktion til udligning af billedkontraster Power over Ethernet (PoE) ONVIF-kompatibel (Profile S)186

5. Beskrivelse af udstyret

Håndtér udstyret meget forsigtigt, når du pakker det ud. Kontrollér i første omgang udstyret, hvis den originale emballage er beskadiget. Hvis udstyret er beskadiget, skal du sende det tilbage sammen med emballagen og informere transportfirmaet.187

Monteringen af kameraet beskrives i kvikguiden til det pågældende IP-kamera IPCBX4XXX.

Når domekameraerne IPCB74500 monteres, skal du være opmærksom på, at den medfølgende tørremiddelpose anbringes inde i kameraet, inden domens kuppel sættes på. Posen skal anbringes i nærheden af bundpladen. Posen må ikke ligge i objektivets synsfelt. Posen på ikke lægges lige bag objektivet eller kameraets printplade.

6.1 Trækning af kabler

Følgende anvisninger skal overholdes, når der trækkes kabler: IPCB24500 Hvis kablet trækkes i siden, findes der en udsparing til kablet på bundpladen. Brug en tang til at løsne udsparingen. Brug desuden en fil til at afpudse kanterne på udsparingen. IPCB34500 Hvis kablet trækkes i siden, findes der en udsparing til kablet. Brug en smal og flad skruetrækker til at fjerne udsparingen af plast. IPCB64500 Hvis kablet trækkes i siden, findes der en udsparing til kablet på bundpladen. Brug en tang til at løsne udsparingen. Brug desuden en fil til at afpudse kanterne på udsparingen.192 IPCB74500 For denne kameratype trækkes kablet i siden eller skjult. Der er åbninger til dette på siden eller bundpladen. Den ubrugte åbning lukkes med en blindprop. Til installation iht. beskyttelsesklasse IP67 skal den medfølgende kabelforskruning bruges (til side og bund). Hvis det valgfri loftbeslag (TVAC31310) bruges, kan kabelforskruningen udelades, da der skabes tæthed mellem loftbeslagets plade og domekameraet.

Fra fabrikkens side er disse kameraer udstyret med korte tilslutningskabler til netværk (RJ45), spændingsforsyning (hunstik) og analog videoudgang. Dermed kan tilslutningen foretages inde i kameraet. I det mest enkle tilfælde er der kun brug for et netværkskabel med Power over Ethernet-spændingsforsyning til at drive kameraet. Hvis der er brug for funktionerne indgang, udgang eller audioind-/udgang, er det kun nødvendigt at installere et udvidet tilslutningskabel (TVAC40730).

Før du begynder installationen, skal du sikre, at forsyningsspændingen og kameraets nominelle spænding stemmer overens.

Spændingsforsyning 12 V DC

Kameraerne har en 12 V DC spændingsforsyning. Vær opmærksom på polariteten ved tilslutningen. Polariteten er mærket med "+" og "-". Alle kameraer har desuden Power over Ethernet (PoE) til direkte forsyning af kameraet via netværkskablet.

Hvis kameraet har funktionen "Optagelse ved netværksudfald", og denne funktion skal bruges, skal kameraet forsynes via tilslutningsklemmen på 12 VDC (ingen anvendelse af PoE).

Hvis PoE anvendes, skal du være opmærksom på netværks-switchens effektbudget. Du skal være opmærksom på, at alle netværksporte giver den maksimale effekt, der kræves af standarden (15,4 watt pr. netværksport). Hvis netværks-switchen fordeler effekten dynamisk via alle porte, kan der opstå flaskehalse.193

6.3 Placering af netværkskablet

Netværkskablets (CAT7) maksimale længde fra kamera til næste aktive netværkspunkt (f.eks. netværks-switch) bør ikke være mere end 100 meter.

Justeringen af kameraet beskrives i kvikguiden til det pågældende IP-kamera IPCBX4XXX.

Kameraerne har et indbygget Motor-Vario-zoom-objektiv. Det er muligt at ændre zoomfaktoren og tilpasse fokuseringen via kameraets weboverflade ("installer"-adgang).

Zoomfaktoren kan ændres i trin, hvor fokuseringen indstilles automatisk for hver af disse zoomfaktorer. Det er muligt at ændre fokuseringen for hver zoomfaktor via weboverfladen ("installer"-adgang). Ændringen gemmes i kameraet. Hvis der gennemføres en fabriksnulstilling af kameraet, genskabes det zoom-/fokus-forhold, der var indstillet fra fabrikkens side.

6.6 Gendannelse af fabriksindstillingerne (reset)

Genskabelse af kodeord til "installer"-adgangen

1. Gør kameraet spændingsløst.

2. Tryk på tasten "PW reset" på kameraet, og hold den nede.

3. Slut nu spændingsforsyningen til kameraet (via 2-bens spændingsforsyning eller Power

over Ethernet), og hold tasten "PW reset" nede i 60 sekunder mere. Gendannelse af alle kameraets indstillinger

1. Gør kameraet spændingsløst.

2. Tryk på tasten "Reset" på kameraet, og hold den nede.

3. Slut nu spændingsforsyningen til kameraet (via 2-bens spændingsforsyning eller Power

6.7 Udskiftning af domekuppel

IPCB34500 / IPCB74500 Ved behov fås der en tonet kuppel til de nævnte IP-domekameraer (ABUS artikelnummer TVAC31065). Gå frem på følgende måde for at installere kuplen:

1. Fjern domekameraets kuppel ved at løsne de 4 fastgørelsesskruer (kuppel med

2. Løsn de 4 fastgørelsesskruer på undersiden af domekuplen.

5. Sæt fastgørelsesringen på undersiden af kuppelringen, og fastgør de 4

Ændring af microSD-kortet skal være i slukket tilstand!

7. Første idriftsættelse

7.1 Anvendelse af ABUS IP Installer til kamerasøgning

Installer og start ABUS IP Installer fra den medfølgende software-cd (findes også på ABUS' hjemmeside www.abus.com under det enkelte produkt). IP-kameraet skulle nu komme frem på listen, eventuelt endnu ikke med den IP-adresse, der passer til destinationsnetværket. Kameraet IP-indstillinger kan ændres via IP Installer. Kameraet sprogindstillinger kan ligeledes ændres via ABUS IP Installer. Dermed ændres samtidigt sprogindstillingerne for bruger master og installer (forklaring vedr. master/installer, se kapitel "Brugerkonti og kodeord"). Der kan foretages individuelle sprogindstillinger for master og installer i indstillingsmenuerne.

Det skal dog bemærkes, at sprogindstillingen for kameraets startside foretages automatisk afhængigt af sprogindstilling i driftssystemet. Hvis dette sprog ikke findes i kameraet, vises startsiden på engelsk. Via knappen "Browser" kan et tidligere valgt kamera åbnes direkte i internetbrowseren (den browser, der er indstillet som standardbrowser i Windows, bruges).196

7.2 Adgang til netværkskameraet via webbrowser

Tast kameraets IP-adresse ind i browserens adresselinje (i Internet Explorer skal der i tilfælde af en ændret http-port yderligere indtastes "http://" foran IP-adressen.

7.2.1 Generelle henvisninger vedr. anvendelse af indstillingssider

Funktionselement Beskrivelse Gem foretagne ændringer på siden. Du skal være opmærksom på, at indstillinger først anvendes, når du har trykket på gem-knappen. Funktion aktiveret Funktion deaktiveret Liste Indtastningsfelt Skyderegulator

Internet Explorer Til videovisning i Internet Explorer skal der bruges en såkaldt ActiveX-plugin. Denne plugin skal installeres i browseren. Den pågældende forespørgsel vedr. installation vises, lige efter brugernavn og kodeord er indtastet (standard: installer/< adgangskode >).

Henvisninger om Google Chrome (ældre versioner, indtil version 42): Videoplugin understøttes udelukkende for Windows-versionen af Google Chrome-browseren.

I Google Chrome er det desuden nødvendigt, at NAPI-interfacet er aktiveret (indtil version 42 af Google Chrome) Den nyeste version af Google Chrome understøtter ikke længere video-plugins. Dermed er videovisning ikke mulig. Microsoft Edge ikke understøttet198

7.5 Brugerkonti og kodeord

Oversigt over brugertyper med brugernavnets betegnelse, standardkodeord og de pågældende rettigheder: Brugertype Brugernavn Standard-kodeord Rettigheder installer installer <kan ændres af installer> installer <kan ændres af installer>

Videovisning via webbrowser Øjeblikkeligt billede Lokal videooptagelse på pc Fuldskærmstilstand i browser Tilføj, ændr, slet bruger Spær og genåbn "installer"-adgangen Afspilning af optagelser fra det interne lager (efter netværksudfald) user <tildeles af installer> <tildeles af installer>

Videovisning via webbrowser Øjeblikkeligt billede Lokal videooptagelse på pc Fuldskærmstilstand i browser200

8. Brugermenu "User"

Knap / visning på billedskærmen Funktion Informationsliste Livevisning Hjælpeside Log bruger af

billedskærmen Funktion Øjeblikkeligt billede-funktion Denne funktion gemmer et øjeblikkeligt billede af den aktuelle videostream i JPEG-format. Billedet lægges i følgende mappe:

Denne funktion gemmer en video af den aktuelle videostream i AVI- format. Videoen lægges i følgende mappe:

C:/Bruger/<Bruger>/Egne videoer Fuldskærmstilstand Omskiftning af videobilledet på monitoren til fuldskærmstilstand (der kan også dobbeltklikkes på videobilledet). Fuldskærmstilstanden kan forlades ved atter at dobbeltklikke på videobilledet eller ved at trykke på ESC- tasten. Statusvisning indgang Dette symbol viser indgangens aktivitetsstatus.202

9. Visnings og konfigurationsmenu bruger "master"

billedskærmen Funktion Øjeblikkeligt billede-funktion Denne funktion gemmer et øjeblikkeligt billede af den aktuelle videostream i JPEG-format. Billedet lægges i følgende mappe:

Denne funktion gemmer en video af den aktuelle videostream i AVI- format. Videoen lægges i følgende mappe:

C:/Bruger/<Bruger>/Egne videoer Fuldskærmstilstand Omskiftning af videobilledet på monitoren til fuldskærmstilstand (der kan også dobbeltklikkes på videobilledet). Fuldskærmstilstanden kan forlades ved atter at dobbeltklikke på videobilledet eller ved at trykke på ESC- tasten.203 Bruger "master"'s livevisningsside Informationsside med forklaringer vedr. knapperne Bruger "master"'s indstillingssider. Log bruger af. Derefter vises login-siden atter.204

Blokér bruger "installer": Ved at sætte fluebenet blokeres adgangen for bruger "installer". Det er kun bruger "master", der atter kan åbne denne adgang.

Hvis bruger "master" har glemt sine adgangsdata, kan bruger "masters" adgangsdata nulstilles til fabriksindstillinger via tasten "PW RESET" på kameraet.

Hvis bruger "installer" har glemt sine adgangsdata, skal de indstillinger, der var lavet fra fabrikkens side, indlæses via tasten "RESET" på kameraet. Alle brugernavne og kodeord er derefter nulstillet til fabriksindstillinger.205

9.2 Visning/download af optagelser fra det interne lager

Filliste: Alle de videodata, der er optaget af kameraet ved netværksudfald, vises her. Filstørrelsen er på maks. 150 MB. Hvis filstørrelsen overskrides på grund af optagelsens varighed, oprettes der en ny fil.

Du skal være opmærksom på, at kameraets tidsindstilling skal foretages korrekt inden aktivering af optagelsesfunktionen ved netudfald. Slet alle: Sletning af alle optagne data fra kameraets interne lager. Vigtigt: Alle filer går endegyldigt tabt, når funktionen er udført. Slet: Sletning af en eller flere filer ved forudgående markering i fillisten. Download: Download af filer ved forudgående markering i fillisten (download følger én efter én).206

Visningen af bruger installers livevisning er den samme som bruger masters. Bruger installer har dog ekstra indstillingsmuligheder, såsom indstillingsguide eller udvidet konfiguration.

billedskærmen Funktion Øjeblikkeligt billede-funktion Denne funktion gemmer et øjeblikkeligt billede af den aktuelle videostream i JPEG-format. Billedet lægges i følgende mappe:

Denne funktion gemmer en video af den aktuelle videostream i AVI- format. Videoen lægges i følgende mappe:

C:/Bruger/<Bruger>/Egne videoer207 Fuldskærmstilstand Omskiftning af videobilledet på monitoren til fuldskærmstilstand (der kan også dobbeltklikkes på videobilledet). Fuldskærmstilstanden kan forlades ved atter at dobbeltklikke på videobilledet eller ved at trykke på ESC- tasten.

Zoom- / fokusindstilling Indstilling af grundlæggende holdning af linsen (zoom 1x, vidvinkel) Gem den aktuelt konfigurerede zoom og fokus position. Efter genstart af kameraet, er denne position indstilles igen. Bruger "installer"'s livevisningsside Informationsside med forklaringer vedr. knapperne Bruger "installer"'s indstillingssider. Log bruger af. Derefter vises login-siden atter.

System i orden Alle parametre som systemtemperatur og processorkapacitet er i orden. Alle anvendte funktioner fungerer fejlfrit. System fejlbehæftet Der er opstået fejl i systemet. Disse er dog ukritiske for kameraets basale funktioner. Der kan dog forekomme begrænsninger eller fejlfunktioner ved bestemte funktioner. Installer skal evt. kontrollere systemet. Systemtilstand kritisk Bestemte parametre som systemtemperatur eller processorkapacitet er kritiske for systemet. Systemet skal straks kontrolleres med Installer. IP-kameraets navn: Visning af kameraets navn. Kan ændres via konfiguration / system Type: Visning af kameraplatformens maks. opløsning Firmwareversion: Visning af den aktuelt installerede firmware IP-adresse: Visning af den aktuelt indstillede IP-adresse Systemtid: Aktuelt indstillet dato/klokkeslæt MAC-adresse: Kameraets MAC-adresse (netværksinterfacets hardware-adresse) Indloggede brugere: Aktuelt indloggede brugere Anvendelse af lager: Tilstand for det interne lager Datatrafik: Sum af video- og audio-bitrate via netværksinterfacet (udgående) CPU-belastning: Visning af kameraets processorkapacitet209

10.3 Indstillingsguide

Indstillingsguiden leder dig gennem de vigtigste menupunkter i kameraet. Følgende menupunktet behandles i indstillingsguiden: Netværk ► DDNS ► Tekst ► Dato/klokkeslæt ► Installer ► Service ► Gem/genstart

Yderligere informationer om hvert indstillingspunkt findes i afsnittet "Udvidede kameraindstillinger".

Spejlvending: Med denne indstilling kan billedet spejlvendes horisontalt eller spejlvendes horisontalt og vertikalt. Netfrekvens: Indstil her spændingsforsyningsnettets netfrekvens. I Danmark er standarden 50 Hz. Shutter: Vælg Auto, Anti-Flicker (tilpasning til flimrende kunstigt lys) eller en fast værdi. Slow Shutter: Denne funktion er en lang eksponering funktion (lysere billede ved lav belysning), dette er værdien af 1/2 af de længste eksponeringstid. Længere eksponeringstid, er billedhastigheden reduceret. AGC: Maks. værdi for gain kontrol.

For dagmodus kan der foretages indstillinger for de følgende parametre. Indstillingerne i det følgende punkt om natprofil er uafhængige af disse. Lysstyrke: Indstilling af billedets lysstyrke Kontrast: Indstilling af billedkontrasten Skarphed: Indstilling af billedets skarphed. En højere værdi af skarpheden kan øge billedstøjen. Farvetone: Indstilling af farvetonen Farvemætning: Indstilling af billedets mætning 3D-DNR-trin: Støjundertrykkelse for dynamiske billeder WDR: Ved at sætte fluebenet aktiveres kameraets Wide Dynamic Range- funktion. WDR-trin: WDR-funktionens intensitet kan indstilles her. Støjundertrykkelse: Ved at sætte fluebenet aktiveres DNR-funktionen. Farvebillede: Hvis denne funktion er aktiveret, vises der et farvebillede i dagmodus. Hvis funktionen deaktiveres, vises der et sort/hvidt billede. Denne funktion er som standard aktiv.210

Indstillingsmulighederne for natmodus er næsten de samme som for dagprofilen. Indstillingerne af dag- og natprofil er uafhængige. Lysstyrke: se punktet "dagprofil" Kontrast: se punktet "dagprofil" Skarphed: se punktet "dagprofil" Farvetone: se punktet "dagprofil" Støjundertrykkelse: Ved at sætte fluebenet aktiveres den pågældende støjundertrykkelsesfunktion. 3D-DNR-trin: Støjundertrykkelse for dynamiske billeder Farvebillede: se punktet "dagprofil" IR LED'er fra: Denne funktion hjælper, hvis de indbyggede IR-LED'er fremkalder uønskede refleksioner i videobilledet (f.eks. kamerainstallation bag vinduesrude eller for tæt på området) Flueben sat: IR-LED'er er deaktiveret i natmodus Flueben ikke sat: IR-LED'er er aktiveret i natmodus.

Dag: Kameraet står hele tiden i dagmodus. I dagmodus er det infrarøde drejefilter (ICR) permanent foran objektivet. Billedoptageren kan derfor ikke optage infrarødt lys. Nat: Kameraet står hele tiden i natmodus. Det infrarøde drejefilter er fjernet permanent fra billedoptageren.

10.4.1.5 Privatzonemaskering

Der kan markeres op til 3 områder på videobilledet. Områderne kaldes automatisk P1, P2 og P3. I det virkelige videobillede vises disse områder som sort markerede. Liste over områder: Liste over alle indstillede områder Tilføj: Når du har trykket på knappen, oprettes der først et ny punkt på listen. Klik derefter på listepunktet for at tegne en maske på oversigtsbilledet. Hvis du atter tegner, fjernes den tidligere tegnede maske. Maskerne anvendes, når indstillingerne gemmes. Slet: Sletning af et tidligere markeret område på områdelisten211

I disse indstillingspunkter kan brugeren af typen "installer" bestemme kvalitetsindstillingerne for visningen i internetbrowseren og optagelsen i optagelsesudstyret (indstillinger videostream 1). I videostream-indstillingerne kan du definere indstillingerne for videostream 1, 2. Stream 1 (record/browser stream) Stream 2 (app-/multi screen view stream) TV-udgang: Aktivering eller deaktivering af den analoge videoudgang på kameraet Video-codec: Vælg typen af videokodning i drop-down-menuen. Der kan vælges mellem H.264 og MJPEG. Det er altid nødvendigt med en browser-plugin til visning af videostreamen (kun kompatibel med Internet Explorer). Opløsning: Vælg opløsningen i drop-down-menuen. Billedhastighed: Vælg billedgentagelsesraten i drop-down-menuen. Bitrate / kvalitet: Vælg den maksimale video-bitrate (H.264) eller videokvalitet (MJPEG) i drop-down-menuen. Anbefalede indstillinger ved H.264 er 4 Mbit/s ved 1080p og 2 Mbit/s ved 720p. Bitratetype: CBR (Constant Bit Rate) = Codec forsøger at nå den indstillede bitrate i gennemsnit.212 MBR (Multiple Bit Rate) = Codec bruger lavere bitrater, hvis der ikke finder komplicerede sceneændringer sted. Profil: Valg af codec-profilen: Baseline, Main QP (CBR): Indstilling af størrelse på I-frame-billede. Højere værdier (f.eks. +12) giver en bedre billedkvalitet. Der kan dog opstå begrænsninger ved afspilningen, da afkodningen er mere kompliceret og varer længere. Kvantisering: Denne værdi bestemmer den gennemsnitlige billedkvalitet og dermed den gennemsnitlige båndbredde, der kræves. En høj værdi betyder bedre billedkvalitet med højere båndbredde. Den maksimale bithastighedsindstilling overskrides ikke i gennemsnit (men det kan ske kortvarigt). GOP-interval: Frekvens for, hvor ofte et I-frame-billede overføres. Hvis frekvensen er højere, er billedkvaliteten bedre, men den nødvendige bitrate bliver også større.213

10.4.1.7 Optagelse ved netudfald

Med denne funktion kan der registreres videodata på det interne kameralager i tilfælde af udfald på IP-netværket. På trods af tab af netværksforbindelse til optagelsesudstyret findes videodataene for denne periode i kameraet. Da funktionen kontrollerer eksistensen af en bestemt IP-adresse eller domæneadresse i netværket, kan funktionen ligeledes betragtes som "Optagelse ved udfald af en netværksenhed". Derfor vil et kamera kunne optage internt ved udfald af en andet kamera. Denne funktion er relevant, hvis begge kameraer har lignende eller samme synsfelt. Aktivér optagelse ved netudfald: Aktivering af funktionen Ringlagerfunktion: Hvis denne funktion aktiveres, slettes gamle data, hvis det interne lager når maks. kapacitet, således at nye data kan gemmes. Ping IP-adresse: IP-adresse eller domæneadresse, hvis eksistens kontrolleres i netværket (dette kunne f.eks. være NVR) Interval: Interval for kontrollen. Ping-intervallet bestemmer starten af optagelsen efter mislykket ping. Jo kortere interval, des tidligere kan optagelsen starte (dette forudsætter dog en god netinfrastruktur).

Hvis kameraet har funktionen "Optagelse ved netværksudfald", og denne funktion skal bruges, skal kameraet forsynes via tilslutningsklemmen på 12 VDC (ingen anvendelse af PoE).214

DHCP: IP-adresse, subnetmaske, gateway (standard-router) samt DNS- serveradresse hentes automatisk fra en DHCP-server. Med henblik herpå skal der være en aktiveret DHCP-server i netværket. Felterne på denne side er deaktiveret i denne modus og er beregnet som informationsfelter til de registrerede data. Statisk IP-adresse: Manuel indstilling af netværksparametre for IPv4. IP-adresse: Manuel indstilling af kameraets IP-adresse Subnetmaske: Manuel indstilling af kameraets subnetmaske Gateway: Manuel indstilling af kameraets gateway-IP-adresse (også kaldet standard-router) DNS-server 1: Manuel indstilling af DNS-serverens IP-adresse DNS-server 2: Alternativ IP-adresse på en DNS-server

HTTP-port: Standardporten til HTTP-overførsel hedder 80. Hvis der er flere IP- kameraer i ét subnet, skal hvert kamera have sin egen HTTP-port, der kun forekommer én gang. RTSP-port: Standardport til RTSP-overførsel er 554. Hvis der er flere IP-kameraer i ét subnet, skal hvert kamera have sin egen RTSP-port, der kun forekommer én gang. RTSP-godkendelse: Hvis RTSP-godkendelse er aktiv, skal brugeren indtaste brugernavn og kodeord for at rekvirere videobilledet via en klient.

Hvis adgangen til kameraet skal foregå via router (f.eks. fra internettet til det lokale netværk), skal portvideresendelsen til HTTP- og RTSP-porten foretages i routeren. Hvis HTTPS fortsat bruges, skal der ligeledes foretages en portvideresendelse til HTTPS-porten.

Aktivér DDNS: Ved at sætte fluebenet aktiveres DDNS-funktionen. Vælg service: Vælg en serviceudbyder for DDNS-servicen. Brugernavn: Kontoens brugeridentifikation hos DDNS-serviceudbyderen Kodeord: Kontoens kodeord hos DDNS-serviceudbyderen Hostnavn: Registreret hostnavn hos DDNS-serviceudbyderen

Du kan finde yderligere oplysninger om emnet "ABUS SERVER" på hjælpesiden på følgende adresse: https://www.abus-server.com/faq.html215

Aktivér HTTPS: Ved at sætte fluebenet aktiveres HTTPS-funktionen (permanent, selvsigneret certifikat). HTTP-interfacet er aktivt overalt. HTTPS-port: Standardporten til HTTPS-overførsel er 443. Hvis der er flere IP-kameraer i ét subnet, skal hvert kamera have sin egen HTTPS-port, der kun forekommer én gang.

Hvis adgangen til kameraet skal foregå via router (f.eks. fra internettet til det lokale netværk), skal portvideresendelsen til HTTP- og RTSP-porten foretages i routeren. Hvis HTTPS fortsat bruges, skal der ligeledes foretages en portvideresendelse til HTTPS-porten.

Indstillingerne på denne side er nødvendige for at sende en e-mail i tilfælde af en hændelse. Konfigurationen af en sådan handling sker i menupunktet "Alarm-manager". Aktivér e-mail: Ved at sætte fluebenet aktiveres SMTP/e-mail-funktionen Afsenders e-mailadresse: E-mailadresse på afsenderen Afsenders navn: Navn på afsenderen SMTP-server: SMTP-serveradresse på e-mailudbyderen SMTP-serverport: SMTP-serverport Aktivér SSL: Ved at sætte fluebenet aktiveres SSL-funktionen, hvis SMTP- serveren understøtter eller forlanger dette. Aktivér TLS: Ved at sætte fluebenet aktiveres TLS-funktionen, hvis SMTP- serveren understøtter eller forlanger dette. Aktivér godkendelse: Ved at sætte fluebenet aktiveres godkendelsen, hvis SMTP- serveren forlanger dette. Brugernavn: Brugernavn for kontoen på SMTP-serveren Kodeord: Kodeord for kontoen på SMTP-serveren Test e-mailadresse: Tildeling af vilkårlig e-mailadresse til at sende en test-e-mail. For at sende en test-e-mail skal du trykke på tasten "Test e-mail".

Aktiver ONVIF: Aktiverer ONVIF protokollen Aktiver ONVIF godkendelse: Efter aktivering skal der bruges brugernavn og kodeord for at anvende ONVIF protokollen (f.eks. installer / installer)

FTP-server adresse: Indtast adressen på den FTP-server på LAN eller WAN. FTP brugernavn: Indtast brugernavn fra FTP-server konto.216 FTP Password: Indtast adgangskoden fra FTP-server konto. FTP-server Port: Indtast FTP-porten på serveren. Standard for FTP-porten er 23. Sti: Indtast om nødvendigt en anden sti (undermappe på FTP-serveren). FTP-tilstand: Port: Aktiv FTP-tilstand PASV: Passiv FTP-tilstand Opret mapper: Når denne funktion er aktiveret, indstiller kameraet automatisk dato udpegede mappe på FTP-serveren (f.eks: sti/20160527/121032m.avi).

Med denne funktion kan der vises en bestemt tekst, datoen og klokkeslættet på videobilledet. Aktivér tekstvisning: Ved at sætte fluebenet aktiveres funktionen. Dato: Visning af datoen Klokkeslæt: Visning af klokkeslættet Tekst aktiv: Aktivering af teksten Tekst: Indtastning af teksten. Der kan indtastes maks. 16 tegn. Tilladte tegn er: A-Z, a-z, 0-9

Aktuel dato og aktuelt klokkeslæt: Her vises de aktuelle indstillinger for dato og klokkeslæt. Tidszone: Vælg her tidszonen, hvor kameraet befinder sig. Aktivér skift til sommertid: Hvis fluebenet aktiveres, betyder det, at stedet, hvor kameraet er installeret, er med i skift til sommertid. Auto: Kameraet bruger automatisk de skiftetider, der gælder for hvert år. Manuel: Manuel indstilling af skiftetider. NTP-serversynkronisering: Sæt fluebenet, så kameraet automatisk henter dato og klokkeslæt fra en server (bemærk: NTP-serveren indeholder ingen oplysninger om sommer- og vintertid). NTP-server: Indtast her domænenavn eller IP-adresse på tidsserveren. NTP-opdateringsinterval: Opdateringsinterval for dato og klokkeslæt med serveren. Opdateringen udføres ligeledes, når kameraet genstarter. PC-tid-synkronisering: Når dataene gemmes, anvendes dato og klokkeslæt fra den forbundne klient-pc. Manuel: Manuel indtastning af dato og klokkeslæt217

Kameranavn: Det kameranavn, der allerede er indstillet i kameraet, kan ændres her. Maks. 31 tegn er tilladt. Tilladte tegn er: A-Z, a-z, 0-9 Eksportér konfiguration: Eksportér konfigurationsdataene fra kameraet til en fil Importér konfiguration: Eksportér konfigurationsdataene fra en fil Nulstil indstillinger: Nulstilling af alle indstillinger til fabriksindstillinger, bortset fra netværksindstillinger Inkl. netværk: Når fluebenet er sat, og funktionen til nulstilling af indstillingerne er udført, nulstilles alle indstillinger inkl. netværksparametre.

Logfil: I logfilen protokolleres systemrelevante data. Disse kan f.eks. bruges ved fejlafhjælpning. Eksportér: Eksportér logfilen til en fil

10.4.6 Bevægelsesregistrering

Liste over områder: Visning af alle indstillede bevægelsesområder Vis alle: Ved at sætte fluebenet aktiveres vises alle områder samtidigt på oversigtsbilledet. Områdenavn: Navn på området Ignorere tærskel: Grænseværdien ignoreres, derved løser hver eneste lille pixel skift bevægelse. Dette kan være gavnligt i stort billede bredde (f.eks udendørs). Bør også anvendes En forsinkelse tid før alarmen. Forsinkelse før alarm: Forsinke tid, før en bevægelse alarm efter registrering af billedet forandring udløses. Tilføj: Når du har tildelt området et navn og trykket på denne knap, oprettes der først et nyt punkt på listen. Klik derefter på listepunktet218 for at tegne en maske på oversigtsbilledet. Hvis du atter tegner, fjernes den tidligere tegnede maske. Maskerne anvendes, når indstillingerne gemmes. Slet: Hvis du markerer et område på listen og trykker på denne knap, slettes dette område. Tærskelværdi: Viser det areal, der skal ændres på videobilledet Følsomhed dag: Viser ændringshastigheden (dagmodus) Følsomhed nat: Viser ændringshastigheden (natmodus)

Alarm-manager: I alarm-manageren kan der oprettes regler for hændelsesbehandlingen. Der kan maks. konfigureres én udløser for hver regel. Der kan maks. indstilles én handling for hver regel. Der kan maks. oprettes 5 regler for hændelsesbehandling. Udløser: Valg af udløsende hændelse Kalender: Definition af hvornår reglen skal være aktiv (opdeling i halve timer). Hvis området er markeret med rødt, er det markeret som aktivt. Handling: Der kan vælges mellem to hændelser:

En e-mail kan sendes til en bestemt modtager. Indhold og emne kan indtastes. Desuden kan der vælges et vist antal billeder fra før og efter alarmen.

Send et vist antal præ- og postalarmbilleder til en FTP-server ved arrangementet. Tilføj: Tilføjelse af en ny hændelsesregel Rediger: Redigering af en hændelsesregel Slet: Sletning af en hændelsesregel Der findes følgende udløsende faktorer. Bevægelsesgenkendelse: Valg af kameraets bevægelsesgenkendelse. Dermed analyseres alle konfigurerede masker. Det er ikke muligt at se, hvilken maske der har udløst. Genstart: Udløsning efter genstart af kameraet Watch-dog-fejl: Systemet kan genstarte automatisk i tilfælde af alvorlig fejlfunktion (såkaldt watch dog). Denne kan bruges som udløser. Dag-/natskift: Valg af omstilling til dag- eller natmodus som hændelsesudløser. Godkendelsesfejl: Forkert indtastning af kodeordet to gange kan bruges som udløser. Kontinuerlig: Kontinuerlig alarm bruges til at sende et enkelt billede til en FTP- server med et bestemt interval (30 sek. - 24 timer). Den eksisterende fil overskrives altid (rettigheder på FTP-serveren til overskrivning skal være til stede). Gem indstillinger: På sidste side af hændelseskonfigurationen vises en oversigt over alle indstillede parametre. Tryk derefter på knappen "Gem".219

Brugernavn: Visning af det registrerede brugernavn Type: Den registrerede brugers brugertype. Brugertypen "master" eksisterer kun én gang. Der kan oprettes op til 10 brugere af typen "user". Sprog: Visning af det indstillede sprog for brugeren. De eksisterende sprog er: tysk, engelsk, fransk, hollandsk, dansk, polsk, italiensk, spansk, russisk, svensk Tilføj: Åbning af menuen til at registrere brugere af typen "user" Rediger: Redigering af sprog eller kodeord for "master" eller "user" Slet: Sletning af brugere af typen "user". Bruger af typen "master" kan ikke slettes. Kodeord: Tildeling af kodeord for brugeren. Tilladte tegn er: A-Z, a-z, 0-9, -+!?$%&()= Bekræft kodeord: Bekræftelse af kodeord for brugeren Skift kodeord: Ved at sætte fluebenet åbnes menuen til ændring af kodeordet. Kodeord: Indtastning af det nye kodeord. Tilladte tegn er: A-Z, a-z, 0-9, -+!?$%&()= Bekræft kodeord: Bekræftelse af kodeordet220

Serviceland: Valg af det land, som er ansvarlig for supporten til det relevante kamera. Send data: Med samtykke fra bruger "installer" kan kameraets indstillingsdata samt kameraets logfiler sendes til ABUS support. Dette afhænger af indstillingen i det enkelte serviceland. Service-bruger: Hvis der er behov for service, kan der oprettes et brugernavn og et kodeord via denne funktion. Brugernavn: service kodeord: Kodeordet skal tildeles. Maks. 16 tegn. Tilladte tegn er: A- Z, a-z, 0-9, -+!?$%&()=

10.4.11 Visning/download af optagelser fra det interne lager

Filliste: Alle de videodata, der er optaget af kameraet ved netværksudfald, vises her. Filstørrelsen er på maks. 150 MB. Hvis filstørrelsen overskrides på grund af optagelsens varighed, oprettes der en ny fil.

Du skal være opmærksom på, at kameraets tidsindstilling skal foretages korrekt inden aktivering af optagelsesfunktionen ved netudfald. Slet alle: Sletning af alle optagne data fra kameraets interne lager. Vigtigt: Alle filer går endegyldigt tabt, når funktionen er udført. Slet: Sletning af en eller flere filer ved forudgående markering i fillisten. Download: Download af filer ved forudgående markering i fillisten (download følger én efter én).221

Kontrollér regelmæssigt produktets tekniske sikkerhed, f.eks. beskadigelse af huset. Hvis det må antages, at drift ikke længere er mulig uden farer, skal produktet tages ud af drift og sikres mod utilsigtet drift. Det må antages, at drift ikke længere er mulig uden fare, hvis Udstyret har synlige skader Udstyret ikke længere fungerer Udstyret har været opbevaret i længere tid under ugunstige forhold Udstyret har været udsat for belastninger under transporten Vær opmærksom på følgende: Produktet er vedligeholdelsesfrit for dig. Der er ingen dele inde i produktet, som du skal kontrollere eller vedligeholde – åbn det aldrig.

Rengør produktet med en ren, tør klud. Ved kraftigere tilsmudsninger kan kluden fugtes let med lunkent vand. Sørg for, at der ikke kommer væske ind i apparatet. Derved ødelægges apparatet. Anvend ikke kemiske rengøringsmidler. Derved kan husets overflade blive angrebet.

Apparater med dette mærke må ikke bortskaffes sammen med husholdningsaffaldet. Bortskaf produktet iht. de gældende lovmæssige bestemmelser, når dets levetid er afsluttet. Kontakt din forhandler, eller bortskaf produkterne hos den kommunale genbrugsstation for el-skrot.IPCB24500 / IPCB34500 / IPCB64500 / IPCB74500
