Produkttype	Industri våd- og tørsuger
Mærke	Kärcher
Model	IVM 40242 H
Kategori	Støvsuger klasse H (EN 60335-2-69)
Mål (L x B x H)	645 x 655 x 1150 mm
Typisk driftsvægt	42 kg
Strømforsyning	220-240 V, 50-60 Hz, 2100 W (maks 2300 W)
Beholdervolumen	40 L
Maksimalt undertryk	19,4 kPa
Maksimal volumenstrøm (DN50, L=3m)	245 m³/h
Effektivt areal af hovedfilter	1,5 m²
Effektivt areal af H-filter	1,6 m²
Lydtryksniveau	77 dB(A)
Beskyttelsesgrad	IPX4
Strømkabellængde	10 m
Beskyttelsesklasse	II
Nominelle diametre på sugeslange	DN40 / DN50
Sugeslange tilslutning	DN70
Anvendelse i overensstemmelse	Våd- og tørsugning, støv klasse H, brændbart støv, industriel anvendelse
Sikkerhed	Parkeringsbremse, potentialudligning, kontrolanordninger
Vedligeholdelse	Rengøring og udskiftning af hovedfilter og H-filter
Medfølgende tilbehør	Ingen (tilbehør fås som ekstraudstyr)
Reference hovedfilter	9.990-222.0
Reference H-filter	9.993-005.0
Garanti	I henhold til landets vilkår (se faktura)

Ofte stillede spørgsmål - IVM 40242 H Kärcher

Hvilke typer støv kan jeg suge med Kärcher IVM 40242 H?

Denne støvsuger er designet til at suge tørt, brændbart, sundhedsfarligt støv (klasse H) samt våde og flydende substanser. Den er ikke egnet til støv med ekstremt lav antændelsesenergi (< 1 mJ) eller brændbare væsker.

Hvordan rengør jeg hovedfilteret?

Luk indsugningsåbningen eller sugeslangen, træk derefter 3-4 gange i filterrensningsventilen og hold den åben i 1-2 sekunder hver gang. Hold øje med manometeret: hvis det maksimale undertryk overskrides, rengør eller udskift filteret.

Kan jeg bruge støvsugeren uden filterpose?

Nej, apparatet kræver et komplet filtreringssystem. Til tørsugning skal du bruge en genbrugspose eller en sikkerhedsfilterpose. Sugning uden filter beskadiger motoren og udgør en sundhedsrisiko.

Hvordan udskifter jeg H-filteret?

Lås op og løft sugehovedet, løsn undertryksslangen, skru den sekskantede skrue ud, fjern det brugte H-filter, læg det i en lufttæt pose, indsæt det nye filter med omhu for tætningerne, og skru til. Påfør gevindlås på gevindet.

Hvad er beholderens kapacitet?

Urenhedsbeholderens volumen er 40 liter. Tøm den regelmæssigt, især ved sugning af store mængder væske for at undgå overløb.

Kan støvsugeren bruges udendørs?

Nej, apparatet er kun designet til indendørs brug. Brug det ikke i fugtige omgivelser eller udendørs.

Hvordan transporteres støvsugeren sikkert?

Tøm beholderen, luk slangeforbindelserne med propper, løsn parkeringsbremserne og skub apparatet i styret. Ved lastning, tag fat i chassis og styr. Bloker det i køretøjet.

Hvad gør jeg, hvis sugekraften falder?

Kontrollér, at forbindelserne er tætte, fjern blokeringer fra dyser og slanger, udskift filterposen, hvis den er fuld, rengør hovedfilteret, og sørg for, at sugehovedet og beholderen er korrekt på plads.

Er støvsugeren egnet til brændbart støv?

Ja, til brændbart støv i alle eksplosionsklasser (undtagen ME < 1 mJ). Apparatet kan bruges uden for zone 22. Må ikke bruges i zone 22 uden Ex-apparat.

Hvor finder jeg tilbehør og reservedele?

Brug udelukkende originale Kärcher-tilbehør og reservedele. Referencer: genbrugspose (9.989-606.0), sikkerhedsfilterpose (6.904-420.0), hovedfilter (9.990-222.0), H-filter (9.993-005.0). Bestil på www.karcher.com.

BRUGSANVISNING IVM 40242 H Kärcher

Sikkerhetsanvisninger. 146

Forskriftsmessig bruk. 147

Miljøvern 148

Tilbehør ogreservedeler 148

Leveringsomfang 148

Beskrivelse av apparatet. 148

Symboler pappa apparatuset. 148

Igangsetting 149

Bruk. 150

Transport. 153

Lagring 153

Bistand ved feil. 156

Avfallshandtering 157

Garanti 157

Sikkerhetsanvisninger

Risikonivá

△FARE

Ikke skad de elektriske tilkoblingsledningen f.eks. ved Å kjore over, klemme eller rive dem.

Beskytt kablene mot sterk varme, olje og skarpe kanter.

Kontroller apparatets strømledning for skaderforallbruk. Ikke ta i bruk et apparat med skadet strømledning.La elektriker skifte ut skadet ledning.

Fremgangsmåte i nødstilfelle

△FARE

Apparatet er ment for:

Symboler på apparatet

ADVARSEL: Dette apparatet må ikke plasseres i sone 22. Hvis sone 22 foreligger, mä det benyttes et eksplosjonssikkert apparat.

Klistremerket viser verdiene for maks. vakuum relatert til den anvende sugeslangediameteren. Den aktuelle verdien kan leses av pa manometeret. For verdiene som gjelder for donne enheten, se kapittel Avlse minimum-volumstrom. Hvis verdien underskrides, ma filteret rengjores (se kapittel Rense hovedfilteret) aller skiftes ut (se kapittel Skiffe hovedfilter). De ulike sugeslangediameterne muliggjor en tilpasning til de forskjellige tilkoblingsdiamaterne for tilbehorsdelene.

Avfallspose

(Bestillingsnr. 9.989-606.0)

Sikkerhetsfilterpose

(Bestillingsnr. 6.904-420.0)

Hovedfilter

(Bestillingsnr. 9.990-222.0)

H14-filter

(Bestillingsnr. 9.993-005.0)

Igangsetting

ADVARSEL

Ukorrekt tilkoblet potensialutjevningsledning

Elektrisk støt

Før haverigangsetting ma du kontrollere om potensialutjevningsledningen (jordlednigen) er tilkoblet.

ADVARSEL

Avfallsponen er ikke inkludert, og kan bestilles ekstra, best.nr. 9.989-606.0 (5stk).

• Våtsuging

• Sugestuss pa smussbeholderen

• Törrsuging med sikkerhetsfilterpose: Finstøv, kontinueregl store mengder sugematerialie

Det mä ikke kobles til to sugeslanger på sugeren samtidig.

En sugestuss ma vare tettet helt med tetningspluggen.

När avfallsposen
brukes, mä den
nedre sugestussen
vare tett lukket.

När sikkerhetsfilterposen brukes, ma den øvre sugestussen ære tett lukket.

Lukke sugetilkobling

ADVARSEL

Fare for personskader

Kontroller fyllnivæt i smussbeholderen

1. Kontroller fyllnivæt i smussbeholderen regelmessig.

Bruk

ADVARSEL

Ikke koble 2 sugeslanger til apparatet samtidig. En sugestuss ma vare tettet helt med tetningspluggen.

Sorg for at avfallsponen kun benyttes i forbindelse med den ovre sugestussen, ellers vil den bli sugd oppover under sugeprosessen.

När avfallsposen brukes, mä den nedre sugestussen vare tett lukket.

När sikkerhetsfilterposen brukes, ma den øvre sugestussen vare tett lukket.

Merknad

Bytte fra vát- til törrsuging

1. Hvis filteret er vätt ma du la det törke for du kan bruke det til torrsuging, eller er-statte det med et tört filter.

2. Skift filteret ved behov.

Sette inn avfallspose/ sikkerhetsfilterpose

1. Sikre apparatet med parkeringsbremse- ne.

Figur C

Lås smussbeholderen ved Å trykke boylehandtaket med begge hender.

Figur H

OBS

Statisk elektrisitet på smussbeholden Antenning av støv

Pass på at jordingen på understellet er i kontakt med smussbeholden.

1. Sett inn smussbeholderen og las den med boylegrepet.

Våtsuging

△FARE

Fare for skade hvis smussbeholderen

flammer over

Kontroller nivæt kontinuerlig.

Lås smussbeholderen ved Å trykke boylehandtaket med begge hender.

Figur H

OBS

Statisk elektrisitet på smussbeholden

Antenning av stov

Pass på at jordingen på understellet er i kontakt med smussbeholden.

19.Sett inn smussbeholderen og las den med boylegrepet.

Avslutte vatsuging

ADVARSEL

Urikrig avfallsbehandling av avløpsvann

Miljoforurensning

Lås smussbeholderen ved Å trykke boylehandtaket med begge hender.

Figur H

OBS

Statisk elektrisitet på smussbeholden

Antenning av stov

Pass på at jordingen på understellet er i kontakt med smussbeholden.

1. Sett inn smussbeholderen og las den med boylegrepet.

Rengjore apparatuset

ADVARSEL

Urikig avfallsbehandling av avløpsvann Miljøforurensning

Plastidel er kan angripes.

Ikke bruk silikonholdige pleieprodukter til rengjoring.

Lås smussbeholderen ved Å trykke boylehandtaket med begge hender.

Figur H

OBS

Statisk elektrisitet på smussbeholden

Antenning av stov

Pass på at jordingen på understellet er i kontakt med smussbeholden.

11.Lukk sikkerhetsfilterposen godt med det medfølgende buntbändet.
12.Fjern sikkerhetsfilterposen fra smussbe- holderen.

Lås smussbeholderen ved à trykke boylehandtaket med begge hender.

Figur H

OBS

Statisk elektrisitet på smussbeholden

Antenning av stov

Pass på at jordingen på understellet er i kontakt med smussbeholden.

17.Settnsmussbeholderenoglasden medbylegrepet.

Bistand ved feil

△FARE

1. Kontroller stikkontakten og sikringen for strømforsyningen.

2. Kontroller nettkabelen og nettpluggen til apparatet.

3. Slå på maskinen.

1. Kontroller filterets feste, og korriger ved behov.
2. Rens hovedfilteret (se kapittel Rense hovedfilteret).
3. Skift ut hovedfilteret (se kapittel Skifte hovedfilter).

Avfallshandtering

När apparatet ikke lenger er brukbart, skal det avfallsändteres i henhold til gjeldende forskritter.

Garanti

Anvendte ikke harmoniserte standarder
IEC 60335-1
IEC 60335-2-69

Generelle henvisninger 158

Sikkerhedshenvisninger 159

Bestemmelsesmaessig anvendelse... 160

Generelle henvisninger

Laes denote originale driftsvejledning for forsteibrugtagning af maskinen, folg anvisningerne i den og opbevar den til senere brug aller afterfol-gende brugere.

For forste ibrugtagning er det absolut nodvendigt at laese sikkerhedsanvisning nr. 5.956-249.0.

• Hvis driftsvejledningen og sikkerhedsan-visninger ikke overholds, kan der opstå skader på maskinen og fare for brugeren og andre personer.

• Informer straks forhandleren ved transportskader.

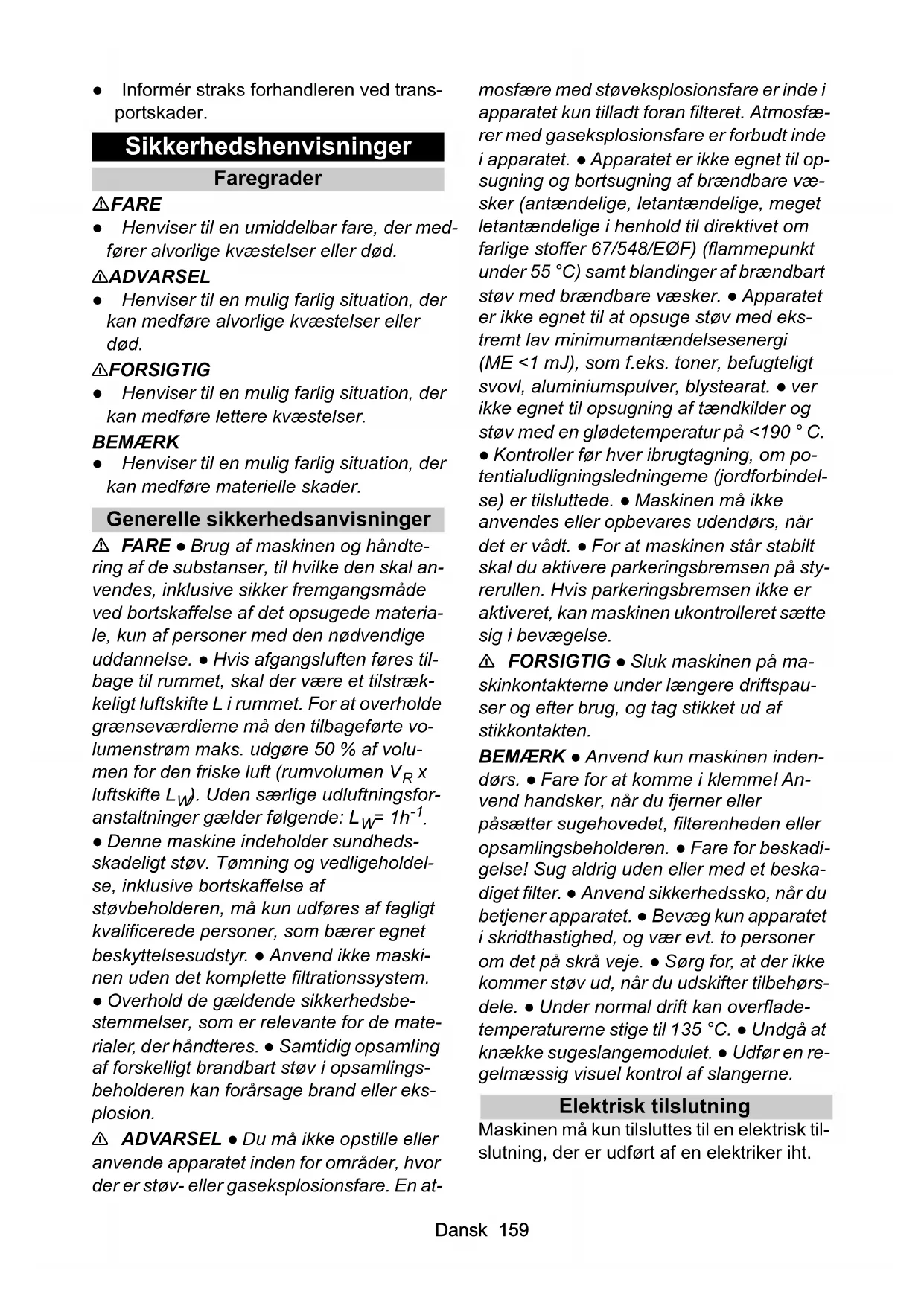

Sikkerhedshenvisninger

Faregrader

△FARE

• Henviser til en umiddelbar fare, der medfører alvorlige kvæstelser eller død.

ADVARSEL

• Henviser til en mulig farlig situation, der kan medføre alvorlige kvæstelser uller død.

△FORSIGTIG

• Henviser til en mulig farlig situation, der kan medføre lettere kvæstelser.

BEMAERK

• Henviser til en mulig farlig situation, der kan medføre materielle skader.

Generelle sikkerhedsanvisninger

FARE · Brug af maskinen og handtering af de substanser, til hvilke den skal anvendes, inklusive sikker fremgangsmade ved bortskaffelse af det opsugede materiaile, kun af personer med den nodvendige uddannelse. · Hvis afgangsluften fores tilbage til rummet, skal der vare et tilstrakkeligt luftskiffe L i rummet. For at overholde granseveerdierne ma den tilbageforte volumenstrøm maks. udgore 50% af volumen for den friske luft (rumvolumen V_Rx luftskiffe L_W ). Uden særlige udluftningsforanstaltninger gælder følgende: L_W=1h^-1 .
- Denne maskine indeholder sundhedsskadeligt stov. Tømning og vedligeholdelse, inklusive bortskaffelse af støvbeholderen, mA kun udfores af fagligtkvalificerede personer, som bærer egnet beskyttelsesudstyr. Anvend ikke maskinen,uden det komplette filtrationssystem.
Overhold de geldende sikkerhedsbestemmelser, som er relevante for de materialer, der handteres. Samtidig opsamling af forskellig brandbart stov i opsamlingsbeholderen kan forarsage brand aller eksplosion.

ADVARSEL · Du må ikke opstille eller anvende apparatet inden for områder, hvorder er støv- eller gaseksplosionsfare. En at

mosfere med stoveksplosionsfare er inde i apparatet kun tilladt foran filteret. Atmosfere mer gaseksplosionsfare er forbudt inde i apparatet. Apparatet er.ifke egnet til opsugning og bortsugning af brændbare væsker (antændelige, letantændelige, meget letantændelige i henhold til direktivet om farlige stoffer 67/548/EØF) (flammepunkt under 55^ ) sam blandinger af brændbart stov med brændbare væsker. Apparatet er.ifke egnet til at opsuge stov med ekstremt lav minimumantaendelsesenergi (ME < 1mJ) , som f.eks.toner, befugteligt svovl, aluminiumspulver, blystearat. ver.ifke egnet til opsugning af taendkilder og stovmed en glodetemperaturp<190°C. Kontroller før haverbrugtagning, om potenialudigningsledningerne (jordforbindelse) er tilsluttede. Maskinen må ikke anvendes eller opbevares udendørs, narr det er vådt. For at maskinen star stabilt skal du aktivere parkeringsbremsen på styrerullen. Hvis parkeringsbremsen.ifke er aktiveret, kan maskinen ukontrolleret sætte sig i bevægelse.

FORSIGTIG • Sluk maskinen på maskinkontakterne under längere driftspauser og after brug, og tag stikket ud af stikkontakten.

BEMAERK Anvend kun maskinen indenden. Fare for at komme i klemme! Anvend handsker, nár du fjerner eller paaetter sugehovedet, filterenheden aller opsamlingsbeholderen. Fare for beskadi-gelse! Sug aldrig utden uller med et beskadiget filter. Anvend sikkerhedssko, nár du betjener apparatet. Bevag kun apparatet i skridthastighed, og vær evt. to personer om det pa skra veje. Sorg for, at der ikkekommen stov ud, nár du udskifter tilbehorsdele. Under normal drift kan overfladetemperaturerne stige til 135^ Undga at knække sugeslangemodulet. Udfør en regelmaessig visuel kontrol af slangerne.

Elektrisk tilslutning

Maskinen må kun tilsluttes til en elektrisk tilslutning, der er udførf af en elektriker iht.

IEC 60364. For tilstuningsværdier, se Tekniske data og typeskilt.

△FARE

Fare for elektrisk stød

Livsfare

Undga at beskadige de elektriske tilslutningsledninger, f.eks. ved at kore over dem, klemme dem aller trakke i dem.

Beskyt kablerne mod varme, olie og skarpe kanter.

Kontroller maskinens nettilslutningsledning for hver drift. Maskinen ma ikke tages i brug med beskadiget kabel. Lad en autorisret elektriker udskifte et beskadiget kabel.

Fare for tilskadekomst og beskadigelse i tilfælde af kortslutning aller andre elektriske fejl

Reaktion i tilfaelde af filterbrud/laekage:

Maskinen må ikke anvendes.

1. Monter filteret.

Bestemmelsesmaessig anvendelse

Apparatet er beregnet til:

• vad- og tørrensning af gulv- og vægflader
• Opsugning af tørt, brandbart, sundhedsfarligt og opsamlet støv; støvklasse Hi henhold til EN 60335-2-69
• Opsugning af/DDE eksplosive stoffer
• Opsugning af brændbart støv inden for alle støveksplosionsklasser (med undtagelse af støv med minimumantændelsesenergi ME < 1 mJ)
• Opsugningen af støv og grov smuds
• Opsugning af brændbart støv fra en zone 22, hvis apparatet er installereret uten for eksplosionsfarlige områder
• Opsugning af fugtige og flydende substanser

• Industriel drug, f.eks. i lager- og produktionsområder

• Erhervsmaessig brug, f.eks. på hoteller, skoler, hospitaler, fabrikker, butikker, kontorer samt udlejningsvirksomheder.

Hvis en klassificeret Ex-zone er til stede på opstillingsstedet for apparatet, skal der anvendes en tilsvarende Ex-apparat.

Apparatet fungerer kun korrekt, när der anvendes sugeslanger med de nominelle diametre DN40 og DN50.

Enhver anden brug anses som/DDke korrekt. Apparatet er/DDke egnet til:

• Opsugning af taendkilder og stov med glodetemperatur ≤ 190^
• Opsugning af eksplosionsfarlige erler sidestilleste stoffer i henhold til 1 i SprengG (den tyske lov om sprængstoffer), eksplosive damp-luft-blandinger samt al- og mg-støv
• Opsugning af brændbare væsker (antændelige, letantaendelige, meget letantaendelige i henhold til direktivet om farlige stoffer 67/548/EØF) (flammpunkt under 55^ ) samt blandinger af brændbart støv med brændbare væsker
• Opsugning af magnesiumstøv eller -pulver
• Opsugning af blandinger af brandfarlige væsker og brændbart støv
• Opsugning af glødende eller varme partikler, dette kan ellers.fore til brand eller eksplosion
• Tilslutting til en støvgenererende maskine

Miljøbeskyttelse

Emballagematerialerne kan genbruges. Sorg for at bortskaffe emballage mæssigt korrekt.

Elektriske og elektroniske maskiner in- deholder værdifulde materialer, der kan genbruges, og ofte dele, sasom

batterier, genopladelige batterier aller olie, der ved forkert handtering aller forkert bortskaffelse kan udgore en fare for menneskers sundhed og for miljøet. Disse dele er imidlertid nødvendige for at sikre en korrekt drift af maskinen. Maskiner, der er mærket med dette symbol, mA ikke bortskaffesammen med husholdningsaffaldet.

Henvisninger til indholdsstoffer (REACH)

Eksplosionsfare pa ground tilbehør, der\ ikke er godkendt

Brug kun tilbehør, der er godkendt af producenten og mærket med Ex-mærket til brug med konstruktion 22.

Anvend kun originaltilbehør og -reservede. le. De er en garanti for en sikker og fejlfri drift af maskinen.

Der er ikke inkluderet tilbehør i leverancen. Tilbehørét skal bestilles separat i overensstemmelse med anvendelsesformålet.

Leveringsomfang

Kontroller ved udpakningen, om indholdet er komplet. I tilfæle de af transportskader bedes du kontakte din forhandler.

Maskinbeskrivelse

Figurer, se grafikside

Figur A

①Styrerulle med parkeringsbremse
② Smudsbeholder
③ Lukkeprop på smudsbeholder
Lukkeprop pà filtering
(5)Manometer
⑥Filterrengøring
⑦Mellemringens Iås
8Maskinkontakt pa sugeturbine
Sugehoved
10Filter
⑪Taelningsring
⑫Nedholder filter
13 Typeskilt
④ Baeregreb
⑤Netkabel
16Kabelholder
①Mellemmring
Bogjlegrebasmudsbeholder
19 Skubbbebjle

20Laspasaugehovedet
②Filterring
22Sugestuds på filtrring
23Sugestuds paa smudsbeholder
24Understel

Symboler på maskinen

Maskinen er beregnet til opsugning af stov indtil stvklasse H.

WARNING: Denne maskine indeholder sundhedsfarligt stov. Tømning og vedligeholdelse, inklusive udtagning af stovposen, mA kun udfores af fagligt kvalificerede personer, som bærer egnet personligt beskyttesesudstyr. Tænd ikke for maskinen, fordet komplete filtersystem er installerer og volumenströmkontrollen er kontrolleret.

Maskinen er beregnet til opsugning af brandbart stov, opstilling uten for zone 22. WARNUNG: Denne maskine ma ikke op-stilles i zone 22. Hvis der foreligger en zone 22, skal der anvendes en EX-maskine.

Mærkaten viser værdierne for det maks.
undertryk i forhold til den anvende sugeslangediameter. Den aktuelle værdi kan af-laespes pa manometeret. Værdier, der gælder forijke maskine, se kapitel Af-
laesning af min. volumenstrømmen. Hvis værdien underskrides, skal filteret rengø
res (se kapitlet Rengøring af hovedfilter)

eller udskiftes (se kapitlet Udskiftning af hovedfilter). De forskellige sugeslangediametre muliggør en tilpasning til tilbehorsdelenes forskellige tilslutningsdiametre.

Bortskaffelsespose

(Bestillingsnr. 9.989-606.0)

Sikkerhedsfiltersaek

(Bestillingsnr. 6.904-420.0)

Hovedfilter

(Bestillingsnr. 9.990-222.0)

H14-filter

(Bestillingsnr. 9.993-005.0)

Ibrugtagning

ADVARSEL

Forkert tilsluttet potentialudligningsled-ning

Elektrisk stød

Kontroller før haver ibrugtagning, om poten tialudligningsledningen (jordforbindelse) er tilsluttet.

ADVARSEL

Fare pga. sundhedsskadeligt stov

Luftvejssygdomme pga. indanding af stov.

Brug ikke støvsugeren.uden filtrelement, da der i SSE fald bestar sundhedsfare pga. forhøjet udledning af finstov.

BEMERK

Manglende filterelement

Beskadigelse af sugemotoren

Opsug ikke.uden filterelement.

1. Anbring maskinen i arbejdsspositionen.
2. Sorg for at sikre maskinen med parkeringsbremserne.
3. Sorg for, at sugehovedet er monteret korrekt.

4. Indsæt sugeslangen (ikke inkluderet i leverancen) i den valgte sugetilslutning (se kapitlet Valg af sugetilslutning).

5. Luk den anden sugestuds helt med lukkeproppen (se kapitlet Lukning af sugetilslutning).

6. Kontroller niveauet i smudsbeholderen (se kapitlet Kontrol af niveau i smudsbeholder).
7. Tøm om nødvendigt smudsbeholderen (se kapitlet Tømning af smudsbeholderen).
8. Før tørsugning skal bortskaffelsessposen eller sikkerhedsfiltersækken isættes, afhængigt af anvendelsen (se kapitlet Tørsugning)
9. Anbring det ønskede tilbehør (ikke inkluderet i leverancen) på sugeslangen.

Valg af sugetilslutning

Afhengigt af anvendelsen kan sugeslangen indsættes i 2 forskellige sugestudser.

• Sugestuds på smudsbeholder

• Tørsugning med sikkerhedsfiltersæk: fint støv, kontinuerligt store maengder opsuget materiale

Maskinen er udstyret med en sikkerhedsfiltersæk med lukkeanordning, bestillingsnr. 6.904-420.0 (5 stk.).

Vådsugning

Der må ikke tilsluttes to sugeslanger til sugeren samtidigt. Den ene sugestuds skal��e tæt lukket med lukkeproppen.

Ved anvendelse af bortskaffelsesposen skal den nederste sugestuds vare tæt lukket.

Hvis sikkerhedsfiltersaekken anvendes, skalden overste sugestuds vare tæt lukket.

Lukning af sugetilslutning

ADVARSEL

Beskadigelse af hud, lunger og ojne pa.
grund af finstov
Nar sugeslangen er fjernet, skal sugetilslut- ningen lukkes med lukkeproppen.

Figur B

1. Sæt lukkeproppen i sugetilslutningen, sa den lukker præcist.
2. Skub lukkeproppen helt ind.

Kontrol af niveau i smudsbeholder

Hvis smudsbeholeren er fyldt op til den nederste kant af sugestudsen på smudsbeholeren, skal den tommas. Maskinen slukker ikke automatisk,ningar det maksimale pafyldningsniveau er overskredet.

1. Kontroller regelmæssigt niveaet i smudsbeholderen.

Drift

ADVARSEL

Fare pga. sundhedsskadeligt stov

Luftvejssygdomme pga. indanding af stov. Brug ici sugeren uten begge filtereel
menter, da der i sa fald bestar sundhedsfare pga. forhojet udledning af finstov. Kontroller, at begge filtrelementer er korrekt monteret forbrug.

BEMAERK

Der mA ikke komme finstov ind i maskinen

Fare for beskadigelse af sugemotoren. Fjern aldrig hovedfilterelementet under sugningen.

Tørsugning

ADVARSEL

Øget støvemission på grund af forkert handtering af sugestudserne

Luftvejssygdomme pga. indanding af stov, fejlfunktioner pa maskinen

Tilslut不解 2 sugeslanger til maskinen samtidigt. Den ene sugestuds skal vaere taelukket med lukkeproppen.

Sorg for kun at bruge bortskaffelsesposeden sammen med den overste sugestuds;ellers vil den blive suget opad under sugeprocessen.

Hvis du anvender bortskaffelsesposen,
skal den nederste sugestuds vare tæt luk-ket.

Hvis du anvender sikkerhedsfiltersaekken, skal den overste sugestuds vare tæt lukket.

Obs

Maskinen kan opsuge alle typer stov indtil stovklasse H. Loven foreskriver anvendelse af en stovopsamlingspose.

Obs

Maskinen er egnet som industriistøvsugertil opsugning af tort, ikke-brandbart stov.

1. Vaelg sugetilslutning afhengigt af det opsugede materiale (se kapitlet Valg af sugetilslutning).
2. Indsæt bortskaffelsesposen eller sikkerhedsfiltersækken afhængigt af den valgte sugetilslutning (se kapitlet Isæting af bortskaffelsespose/sikkerhedsfilter-sæk).

Fare for beskadigelse af filteret

Opsug ikke tør støv,ær filtrerelementet er vådt, da filteret derved kan blive tilstoppet og ubrugeligt.

1. Lad det våde filter tørre godt inden brug til tørsugning eller udskift med et tørt filter.
2. Udskift filteret ved behov.

Isætning af bortskaffelsespose/sikkerhedsfiltersæk

1. Sorg for at sikre maskinen med parkeringsbremserne.

Figur C

1. Træk bojlegrebet opad. Smudsbeholderen lases op og sankenes.

Figur D

1. Tag fat i bjlegrebet, og loft smudsbe-holderen ud af maskinen.

Isætning af bortskaffelsespose

Figur E

1. Anbring bortskaffelsesposen i smudsbe- holderen, og sorg for at den ligger tæt mod beholderens væg og bund.
2. Skub det overste stykke af bortskaffelsesposen op omkring kanten pa smudsbeholderen.

Isætning af sikkerhedsfiltersæk

Figur F

Figur G

1. Sæt sikkerhedsfiltersækken pa.
2. Skub det overste stykke af sikkerhedsfilterssakken op omkring kanten pa smudsbeholderen.

ADVARSEL

Forkert handtering ved låsning af smudsbeholden

Hold på intet tidspunkt hænderne mellem smudsbeholderen og filtringen aller i nærheden af løftemekanikken, nråsen lukkes.

Betjen bjlegrebet med begge hænder for at lase smudsbeholderen.

Figur H

BEMERK

Statisk opladning af smudsbeholderen

Antaendelse af stov

Sorg for, at jord forbindelsen på chassiset har kontakt med smudsbeholderen.

1. Indsæt smudsbeholderen og lås den med bjlegrebet.

Vådsugning

△FARE

Fare pga. sundhedsskadeligt stov

Luftvejssygdomme pga. indanding af stov. Under vadsugning ma der ikke opsuges sundhedsskadeligt stov.

BEMAERK

Risiko for beskadigelse på grund af at smudsbeholderen Iober over

Smudsbeholderen kan ved optagelse af store væskemaengder fyldes og Iobe over inden for f sékunder.

Kontroller altid pafyldningsniveauaet.

1. Fjern bortskaffelsesposen aller sikkerhedsfiltersaekken for vadsugningen (se kapitlet Fjernelse af bortskaffelsespose/sikkerhedsfiltersaek).

Fjernelse af bortskaffelsespose/ sikkerhedsfiltersæk

1. Sorg for at sikre maskinen med parkeringsbremserne.
2. Fjern i givet fald sugeslangen.
3. Luk sugetilslutningen på smudsbeholderen (se kapitlet Lukning af sugetilslutning).

Figur C

1. Traek bojlegrebet opad.

Smudsbeholderen Iases op og sanken.

Figur D

1. Tag fat i bojlegrebet, og loft smudsbe- holderen ud af maskinen.

Fjernelse af bortskaffelsespose

Figur I

1. Kraeng bortskaffelsesposed op.
2. Luk bortskaffelsesposen tæt med kabelbandet.
3. Tag bortskaffelseesposedu.
4. Bortskaffesposen skal bortskaffes i henhold til lovbestemmelsene.

Fjernelse af sikkerhedsfiltersæk

Figur J

10.Kraeng sikkerhedsfiltersaekken op.

Figur K

11.Trak beskyttelsesfilmen af.
12.Luk sikkerhedsfiltersækken med denselvklæbende klap.
13. Træk sikkerhedsfiltersækken bagud, og tag den ud.

Figur L

14.Luk sugetilslutningsabningen pa sikkerhedsfiltersekken helt med lukkedekslet.

Figur M

15.Luk sikkerhedsfiltersækken med det vedhaftede kabelband.
16. Tag sikkerhedsfiltersækken ud af smudsbeholderen.
17.Rengør smudsbeholderen indvendigt med en fugtig klud.
18.Bortskaf sikkerhedsfiltersækken i en støvtaet pose i henhold til lovbestemmelsene.

ADVARSEL

Forkert handtering ved låsning af smudsbeholden

Hold på intet tidspunkt hænderne mellem smudsbeholderen og filtringen aller i nærheden af løftemekanikken, nråsen lukkes.

Betjen bjlegrebet med begge hænder for at lase smudsbeholden.

Figur H

BEMERK

Statisk opladning af smudsbeholderen

Antaendelse af stov

Sorg for, at jord forbindelsen på chassiset har kontakt med smudsbeholden.

19.Indsæt smudsbeholderen og lås den med bøjlegrebet.

Afslutning af vadsugning

ADVARSEL

Ukorrekt bortskaffelse af spildevand

Miljofurrening

Overhold de lokale forskritter om behandling af spildevand.

1. Tør filteret.
2. Rengør og tør smudsbeholderen med en fugtig klud.

Tilkobling af maskinen

1. Sæt netstikket i stikkontakten.
2. Tænd for maskinen på sugeturbinens maskinkontakter.

Obs

Tænd og sluk altid sugeturbinerne after hinanden. Alle sugeturbiner skal vare tendt, for at manometeret til overvågning af den min. volumenstrøm fungerer korrekt.
3. Start sugeprocessen.

Aflæsning af min. volumenstrømmen

På forsiden af maskinen er der indbygget et manometer, der viser sugeundertrykkekitet inden i maskinen. Hvis det maksimale undertryk (se tabel) nas, skal hovedfilteret rengores (se kapitlet Rengoring af hovedfilter). Værdien afhænger af maskinens ydelse og den anvende sugeslange. Hvis undertrykke nevertheless reduces væsentligt ef-

ter rengoringen, skal filteret udskiftes (se kapitlet Udskiftning af hovedfilter).

BEMAERK

Overskridelse af det maksimale undertryk

Sugetab

Hvis den angivne værdi overskrides, falder lufthastigheden til under 20~m / s Rengor eler udskift filteret.

Nominal diameter, sugeslange	Maksimalt under-tryk
DN40 13,15 kPa	(131,5 mbar)
DN50 10,0 kPa (100 mbar)
DN70 ---

Rengøring af hovedfilter

Hvis det maksimale undertryk vises pa manometeret (se kapitlet Aflaesning af min. volumenstrommen), skal hovedfilteret ren-gores.

Figur N

1. Luk indsugningsabningen aller sugeslangen under sugeprocessen.
2. Træk i filterrengøringsklappen 3-4 gange, og hold den Åben i 1-2 sekunder hver gang.

Slukning af maskinen

1. Sluk for maskinen pa maskinkontakterne pa sugeturbinen.
2. Traek netstikket ud.

After arbejdet

Tömning af smudsbeholdersen

Smudsbeholderen skal tommas ved behov og after brug.

Indsugningsabningen ellersugeslangen er sukket.

1. Tænd for maskinen på sugeturbinens maskinkontakter.
2. Rengor hovedfilteret (se kapitlet Rengoring af hovedfilter).
3. Sluk for maskinen pa maskinkontakterne pa sugeturbinen.
4. Sorg for at sikre maskinen med parkeringsbremserne.

Figur C

1. Træk bojlegrebet opad. Smudsbeholderen lases op og saenkes.

Figur D

1. Tag fat i bjlegrebet, og loft smudsbe- holderen ud af maskinen.
2. Tøm smudsbeholderen. Fjern om nødvendigt bortskaffelsesposen/sikkerhedsfiltersækken (se kapitel Fjernelse af bortskaffelsespose/sikkerhedsfilter-sæk).

ADVARSEL

Forkert handtering ved låsning af smudsbeholden

Hold på intet tidspunkt hænderne mellem smudsbeholderen og filtringen aller i nærheden af løftemekanikken, nrålasen lukkes.

Betjen bojlegrebet med begge hænder for at lase smudsbeholderen.

Figur H

BEMAERK

Statisk opladning af smudsbeholderen

Antaendelse af stov

Sorg for, at jord forbindelsen på chassiset har kontakt med smudsbeholden.

1. Indsæt smudsbeholderen og lås den med bjlegrebet.

Rengøring af maskinen

ADVARSEL

Ukorrekt bortskaffelse af spildevand

Miljoforurening

Overhold de lokale forskritter om behandling af spildevand.

1. Rengør maskinen indvendigt og udven-digit vha. opsugning og aftorring med en fugtig klud.

Nár du suger maskinen ren, skal du bruge en suger med samme eller bedre klassificering.

1. Skyl om nødvendigt tilbehøret (ikke inkluderet i leverancen) med vand og lad det tørre.

Opbevaring af maskinen

1. Rul netkablet rundt om kabelholderen.
2. Anbring maskinen i et tort rum, og sorg for at sikre den mod brug af uvedkommende.

Transport

△FORSIGTIG

Manglende overholdelse af vægten

Vær opmaerk som på maskinens vægt ved transporten.

Smudsbeholderen er tomt.

1. Luk begge sugetilslutninger for at sikrestovfri transport (se kapitlet Lukning af sugetilslutning).
2. Løsn parkeringsbremserne, og skub maskinen med skubbebøjlen.
3. Tag fat i chassiset og skubbebøjlen, nár du skal læsse maskinen.
4. Ved transport i koretøjer skal maskinen sikres mod at glide eller vælte.

Opbevaring

△FORSIGTIG

Manglende overholdelse af vægten

Vær opmaerkoms pa maskinens vægt vedopbevaring.

Smudsbeholderen er tomt.

1. Opbevar kun maskinen indenfor.

Utilsigtet startende apparat, beroring af stromforende dele

Fare for kvaestelse, fare for stod

Sluk apparatet inden arbejde pa apparatet.

Trak netstikket ud.

△FARE

Fare pga. sundhedsskadeligt stov

Luftvejssygdomme pga. indanding af stov. Bær andedrætsværn P2 eller højere og engangsdragt ved vedligeholdelsesarbejde (f.eks. filterskift).

△FARE

Mangelfuld filtering

Luftvejssygdomme pga. indanding af stov.
Ved hjælp af testmetoden som specifiereret i EN 60 335-2-69 22.AA.201.2 kan det kon-trolleres, hvor effektiv filtreringen af maskinen er. Denne test skal udføres mindst en gang om Året aller hyppigere, hvis det er specifieret således i de nationale krav.

Gentag testen med et nyt filter, hvis testresultatet er negativt.

ADVARSEL

Fare pga. sundhedsskadeligt stov

Luftvejssygdomme pga. indanding af stov. Sikkerhedudstyr til forebyggelse af farer skal kontrolleres mindst en gang om aret af producenten aller en uddannet person med henblick pa sikkerhedsteknisk fejlfri fonction, f.eks. maskinens taethed, skader pa filteret, konrolanordningernes fonction.

BEMAERK

Silikoneholdige plejemidler

Kunststoffdele kan blive angrebet.

Brug ikke silikoneholdige plejemidler til ren-gøringen.

Stovfjernende maskiner er sikkerhedsudstyr, der skal forebygge aller afvarge fareri henhold til BGV A1.

• Ved vedligeholdelse udførf at brugerenskal maskinen skilles ad, rengøres ogvedligeholds, savidt det kan udføres,uden at der i den forbindelse opstår fare for vedligeholdelsespersonalet og andrepersoner. Træf passende sikkerhedsforanstaltninger, herunder afgiftning, indenkomponenter skilles ad, forberedelse tilfiltreret tvangsudluftning pa stedet, hvormaskinen skal skilles ad, rengoring afvedligeholdelsesområdet og beskyttelseaf det pagaelende personale.
• Maskinens yderside bør afgiftes og tørres af ved hjælp af støvsugning eller behandles med tætningsmiddel, før den fjernes fra fareområdet. Alle maskindele skal anses som forurenede, hvis de fjernes fra fareområdet. Der skal træffes egnede foranstaltninger for at undgå sprendning af støv.

• Ved vedligeholdelses- og reparationsarbejder skal alle forurenede genstande, som ikke kan rengøres på tilfredsstillende vis, smides ud. Sådanne genstandeskal bortskaffes i tætte poser i overensstemmelse med de gældende bestemmelser for bortskaffelse af affald afdenne art.

• Indsugningsstudserne skal lukkes med lukkepropperne i forbindelse med transport og vedligeholdelse af maskinen.

• Vær opmærksom pa, at du selv kan udføre mindfulnesse vedligeholdelses- og plejearbejde.

• Rengør maskinens overflade og beholderens inderside regelmæssigt med en fugtig klud.
• Udfør en regelmæssig visuel kontrol for tilstopning af slangerne.

Kontrol- og vedligeholdelsesarbejde

Få udført en regelmæssig kontrol af maskinen iht. lovgiverens pagelende nationale forskritter til forebyggelse af ulykker. Vedligeholdelsesarbejde skal udfores af en sagkyndig person på regelmæssige tidspunkter iht.producentens angivelser, og i den forbindelse skal de eksisterende bestemmelse og sikkerhedskrav overhodes.Arbejde pa el-anlagget ma kun udfores af en autoriseret elektriker.Ved sporgsmål kontaktes KARCHER filialen.

Udskifting af hovedfilter

△FARE

Fare pga. sundhedsskadeligt stov

Luftvejssygdomme pga. indanding af stov. Opsamlet stov skal Transporteres i stovtete beholderere. Omfyldning er/DDke tilladt. Stovopsamleren ma kun bortskaffes af uddannede personer.

ADVARSEL

Fare pga. sundhedsskadeligt stov

Luftvejssygdomme pga. indanding af stov. Genbrug ikke hovedfilterelementet, nr det er fjernet fra maskinen.

Fast monterede filtrme magkun udskiftes af en specialist i egnede omrader, f.eks. pa sakaldte dekontamineringsstationer.

1. Sorg for at sikre maskinen med parkeringsbremserne.
2. Sluk for maskinen på maskinkontakterne.
3. Traek netstikket ud.
4. Lås sugehovedet op og fjern det.
5. Lás mullemringen op og fjern den.

6. Fjern det forurenede hovedfilter.

7. After udtagningen fra maskinen skal du straks anbringe det forurenede hovedfilter i en pose og lukke posen tæt.

8. Bortskaf det forurenede hovedfilter i overensstemmelse med de lovmaessige krav.
9. Kontroller pakningen for beskadigelser.
   10.Fjernevt-snavs parenluftsiden.
   11.Indsæt det nye hovedfilter i omvendt rækkefolge. Sørg for, at filterets nedholder befinder sig mitt i filterlommerne.
10. Sæt mellemringen på, og lås den fast.
11. Sæt sugehoved pa, og Iås det fast.

Udskifting af H-filteret

1. Sorg for at sikre maskinen med parkeringsbremserne.
2. Sluk for maskinen på maskinkontakterne.
3. Traek netstikket ud.

Figur O

1. Lås sugehovedet op og løft det en smule.
2. Løsn vakuumslangen på sugehovedet og fjern sugehovedet.
3. Løsn sekskantskruen mod uret med et passende værktj.
4. Fjern pakningerne og det forurenede Hfilter fra sugehovedet.
5. After udtagningen fra maskinen skal du straks anbringe det forurenede H-filter i en pose og lukke posen tæt.
6. Bortskaf det forurenede H-filter i overensstemmelse med de lovmaessige krav.
   10.Fjernevt-snavspa renluftsiden.
   11.Indsæt det nye H-filter i omvendt rækkefølge. Sørg for, at pakningerne og va-kuumslangen sidder korrekt.
7. Pafør et passende middel (f.eks. Loctite 243) på sekskantskruensGVind, sa den ikke Iøsner sig.
8. Spænd seksskantskruen fast med uret.
9. Sæt sugehoved på, og lås det fast.

Udskifting af bortskaffelsesposen

1. Sorg for at sikre maskinen med parkeringsbremserne.

Figur C

1. Træk bøjlegrebet opad. Smudsbeholderen lases op og sænkes.

Figur D

1. Tag fat i bjegrebet, og Ioft smudsbe- holderen ud af maskinen.

Figur I

1. Kraeng bortskaffelsesposen op.
2. Luk bortskaffelsesposen tæt med kabelbandet.
3. Tag bortskaffelseesposen ud.
4. Bortskaffelsesposen skal bortskaffes i henhold til lovbestemmelsene.

Figur E

1. Indsæt den nye bortskaffelsespose i smudsbeholderen, og sorg for, at den ligger op mod beholdervæggen og beholderens bund.
2. Skub det overste stykke af bortskaffelsesposen op omkring kanten pa smudsbeholderen.

ADVARSEL

Forkert handtering ved låsning af smudsbeholden

Hold på intet tidspunkt hænderne mellem smudsbeholderen og filtringen aller i nærheden af løftemekanikken, nråsen lukkes.

Betjen bjlegrebet med begge hænder for at lase smudsbeholderen.

Figur H

BEMAERK

Statisk opladning af smudsbeholden Anteendelse af stov

Sorg for, at jord forbindelsen på chassiset har kontakt med smudsbeholderen.

1. Indsæt smudsbeholderen og lås den med bojlegrebet.

Udskiftning af sikkerhedsfiltersæk

△FARE

Fare pga. sundhedsskadeligt stov

Luftvejssygdomme pga. indanding af stov. Opsamlet stov skal Transporteres i stovtete beholderere. Omfyldning er ikke tilladt. Stovopsamleren mA kun bortskaffes af uddannede personer.

1. Sorg for at sikre maskinen med parkeringsbremserne.
2. Fjern sugeslangen.
3. Luk sugetilslutningen på smudsbeholderen (se kapitlet Lukning af sugetilslutning).

Figur C

1. Træk bojlegrebet opad. Smudsbeholderen lases op og sænkes.

Figur D

1. Tag fat i bojlegrebet, og loft smudsbe-holderen ud af maskinen.

Figur J

1. Kraeng sikkerhedsfiltersaekken op.

Figur K

1. Traek beskyttelsefasfilmen af.
2. Luk sikkerhedsfiltersækken med denselvklæbende klap.
3. Træk sikkerhedsfiltersaekken bagud, og tag den ud.

Figur L

10.Luk sugetilslutningsabningen pa sikkerhedsfiltersakken helt med lukkedaekslet.

Figur M

11.Luk sikkerhedsfiltersækken med det vedhaeftede kabelband.
12. Tag sikkerhedsfiltersækken ud af smudsbeholderen.
13.Rengør smudsbeholderen indvendigt med en fugtig klud.
14. Bortskaf sikkerhedsfiltersækken i en støvtaet pose i henhold til lovbestemmelsene.

Figur F

15.Saat den nye sikkerhedsfiltersaek pa.

Figur G

1. Skub det overste stykke af sikkerheds-filtersækken op omkring kanten pa smudsbeholderen.

ADVARSEL

Forkert handtering ved låsning af smudsbeholden

Fare for atkommeniklemme Holdpiaintet tidspunkt henderne melemsmudsbeholderen og filtringen ellinerheden afloftekanikken, nar lasenlukkes.

Betjen bøjlegrebet med begge hænder for at lase smudsbeholden.

Figur H

BEMAERK

Statisk opladning af smudsbeholden Antaendelse af stov

Sorg for, at jord forbindelsen på chassiset har kontakt med smudsbeholden.

17.Indsæt smudsbeholderen og lås den med bojlegrebet.

Hjælp ved fejl

△FARE

Utilsigtet tanding af maskinen / Elektrisk stod

Utilsigtet tanding af sugemotoren kan medfore kvastelser. Spending i elektriske dele kan fore til stromstod.

Sluk maskinen,inden alt arbejde pa maskinen,og trek netstikket ud.

Lad alle kontroller og arbejde på elektriske dele udfore af en fagmand.

Obs

Hvis der opstar en fejl, skal maskinen omgaende slukkes. Fejlen skal ubedres,inden maskinen tages i brug igen.

Hvis fejlen不解 kan afhjælpes, skal maskinen kontrolleres af kundeservice.

Sugeturbine kør er ikke

1. Kontroller stikdåsen og strømforsynin-gens sikring.
2. Kontroller maskinens netkabel og netstik.
3. Taend maskinen.

Sugekraft aftager

1. Luk den abne sugetilslutning (se kapitlet Lukning af sugetilslutning).
2. Fjern blokeringerne fra sugedysen, su-geroret eller sugeslangen.
3. Udskift den fydnde bortskaffelsespose (se kapitlet Udskiftning af bortskaffelsesposen).
4. Udskift den fyldte sikkerhedsfiltersaek (se kapitlet Udskiftning af sikkerhedsfiltersaek).

5. Kontroller, om suehovedet og smudsbeholderen er korrekt monteret.

6. Rengor hovedfilteret (se kapitlet Rengoring af hovedfilter).

7. Kontroller, og korrigerevt. filterets placering.
8. Udskift hovedfilteret (se kapitlet Udskifting of hovedfilter).

I det enkelte lande gælder de garantibetingelser, der er fastsat af vore salgsselskab. Eventuelle fejl ved apparatet udbedres Gratis inden for garantifristen, sāfremt fejlen kan tilskrives en materiale-ller Produktionsfejl. Hvis du onsker at gore garantien gældende, bedes du henvende dig til din forhandler eller nærmeste kundeservicecenter medbringende kvittering for købet.

(Se adressen på bagsiden)
Yderligere garantioplysninger (hvisfindes)
kan findes i serviceområdet på dit lokale
Kärcher-websted under "Downloads".

Tekniske data

Elektrisk tilslutning

Netspænding V 220-	240
Fase ~ 1
Netfrekvens Hz 50-60
Nominel effekt W 2100
Maksimal ydelse W 2300
Kapslingsklasse IPX4
Beskyttesesklasse I*
Maks. tilladt netimpedans Ω	0.224+
	j0.140

Mäl og vægt
Typisk driftsvægt	kg	42
Længde x bredde x hjde	mm	645 x 655 x 1150
Effektiv hovedfilterareal	m2	1,5
Effektiv H-filterareal	m2	1,6
Omgivelsesbetingelser
Opbevaringstemperatur	°C	-10-40
Ydelsesdata apparat
Beholdervolumen	I	40
Vakuum (maks.)	kPa	19,4
Maks. volumenstrøm med sugeslange DN50, L=3 m	m3/h	245
Maks. volumenstrøm med sugeslange DN40, L=3 m	m3/h	210
Maks. volumenstrøm med sugeslange DN50, L=5 m	m3/h	230
Maks. volumenstrøm med sugeslange DN40, L=5 m	m3/h	195
Tilslutning til sugeslange DN70
Nominel diameter, suge-slange		DN40/50
Hovedfilter bestillings-nummer		9.990-222.0
H-filter bestillingsnummer		9.993-005.0
Beregnede værdier iht. EN 60335-2-69
Händ-arm-vibrationsværdi	m/s2	<2,5
Usikkerhed K m/s	2	1
Lydtryksniveau LpA	dB(A)	77
Usikkerhed KpA	dB(A)	2
Netkabel
Type		H07R N-F 3G1,5 mm2
Delnummer		6.650-035.0
Kabellængde	m	10

• med elementer i beskyttelsesklasse II-be-stemmelsen Der tages forbehold for tekniske ændringer.

EU-

overensstemmelseserklaering

Hermed erklærer vi, at nedenstående mas
skine på grund af sin udformning og kon
struktion i den udforelse, i hvilken den
sælges af os, overholder EU-directivernes
relevante, grundlaeggende sikkerheds- og
sundhedsmæssige krav. Hvis maskinen
ændres uden aftale med os, mister denen
attest sin gyldighed.
Produkt: Tørsuger
Produkt: Våd- og tørsuger
Type: 9.990-xxx

Anvendte harmoniserede standarder

EN 60335-1

EN 60335-2-69

EN 55014-1:2017 + A11:2020

EN 55014-2: 2015

EN IEC 61000-3-2: 2019

EN 61000-3-3: 2013 + A1: 2019

EN 61000-3-11: 2000

EN 62233: 2008

EN IEC 63000:2018

Anvendte/DD

IEC60335-1

IEC 60335-2-69

Anvendte nationale standarder

Underskriverne handler på forretningsledensens vegne og med dennes fuldmagt.

T. Wahl

Managing Director

A. Haag

Director R&D
