Produkttype	Professionelt digitalt multimeter
Mærke	Monacor
Model	DMT4010RMS
Display	LCD 3 3/4 positioner (4000 digits), søjlediagram 41 segmenter
Sand RMS-måling	Ja (for vekselspændinger og vekselstrømme)
Målekategori	CAT III 1000 V, CAT IV 600 V
Maksimal spænding	1000 V DC/AC
Maksimal strøm	10 A (med sikring 10 AH/1000 V)
Maksimal modstand	40 MΩ
Maksimal kapacitet	40 mF
Maksimal frekvens	10 MHz
Temperaturområde	–20 °C til +760 °C (type K-sonde)
Kontinuitetstest	Indbygget buzzer, tærskel < 35 Ω
Diodetest	Gennemgangsspænding op til 1,999 V
Kapslingsklasse	IP67 (støvtæt og beskyttet mod midlertidig nedsænkning)
Strømforsyning	1 9 V-batteri (medfølger ikke)
Mål (L × H × D)	85 × 180 × 54 mm
Vægt	430 g
Driftstemperaturområde	–10 °C til +50 °C
Relativ luftfugtighed ved brug	< 70 %
Yderligere funktioner	Manuel områdevalg, værdilås (HOLD), MAX/MIN, spidsværdimåling (PEAK), displaybelysning
Medfølgende tilbehør	Røde og sorte måleledninger, type K-temperatursonde, flersprogede klistermærker, isoleringshætter
Vedligeholdelse og rengøring	Rengør kabinettet med en tør eller let fugtig klud, uden brug af kemikalier
Reservedele og reparerbarhed	9 V-batteri kan udskiftes af brugeren; sikringer (F 10 AH/1000 V og F 500 mAH/1000 V) kan udskiftes af en kvalificeret tekniker
Generelle oplysninger	Automatisk slukning efter 30 min; udendørsbrug mulig takket være IP67

Ofte stillede spørgsmål - DMT4010RMS Monacor

Hvordan måler man jævnspænding med DMT4010RMS?

Drej vælgeren til position V. DC-tilstand er aktiveret som standard. Tilslut den sorte ledning til COM og den røde til V Hz Ω CAP °C °F. Placer målespidserne på den genstand, der skal måles. Hvis polariteten er omvendt, vises et minustegn.

Hvordan måler man vekselspænding?

Drej vælgeren til V og tryk derefter på knappen MODE for at skifte til AC (AC vises). Tilslutningerne er de samme som for jævnspænding.

Hvordan måler man strøm op til 10 A?

Tilslut den røde ledning til 10A-stikket og den sorte til COM. Drej vælgeren til position 10A. For vekselstrøm trykkes på MODE. Sæt multimeteret i serie i kredsløbet.

Hvordan tester man kontinuitet i et kredsløb?

Drej vælgeren til Ω og tryk én gang på MODE indtil bunnsymbolet vises. Placer spidserne på de punkter, der skal testes. Hvis modstanden er mindre end 35 Ω, lyder der en buzzer.

Hvordan måler man kapacitans?

Drej vælgeren til CAP. Aflad kondensatoren før måling. Tilslut ledningerne (rød til V Hz Ω CAP °C °F, sort til COM) og placer spidserne på kondensatoren. For elektrolytkondensatorer skal polariteten overholdes. Displayet kan tage et par minutter om at stabilisere sig for store kapacitanser.

Hvordan bruger man PEAK-funktionen til at måle spidser?

Ved måling af spænding eller strøm, vent på stabilisering, og hold derefter knappen PEAK nede indtil CAL. (kalibrering) vises. Slip, og tryk derefter kortvarigt for at vise positiv spids (PMAX) eller negativ spids (PMIN). For at afslutte, hold PEAK nede i 2 sekunder.

Hvordan udskifter man batteriet?

Fjern måleledningerne. Fold den bagerste støtte ud, skru de to skruer i batterirummet ud, udskift 9V-batteriet med korrekt polaritet. Luk og skru til. Smid ikke brugte batterier i husholdningsaffaldet.

Hvad betyder visningen 'OL' på multimeteret?

OL betyder Overload (overbelastning). Den målte værdi overstiger det valgte område. For spænding og strøm udsendes et lydsignal. Vælg et højere område eller skift til automatisk område.

Hvordan fryser man en måleværdi med HOLD-funktionen?

Tryk kortvarigt på knappen HOLD. Den viste værdi fryses, og HOLD vises. For at deaktivere, tryk igen på HOLD.

Hvilke sikkerhedsforanstaltninger skal man tage ved målinger over 42 V?

Bær sikkerhedshandsker og sørg for, at dine fingre er bag spidsbeskyttelserne. Arbejd ikke alene. Inden du skifter funktion, fjern spidserne fra objektet. Mål ikke i højspændingskredsløb med corona-effekter.

BRUGSANVISNING DMT4010RMS Monacor

DK Før du tænder ...

Vi håber, at du vil få glæde af at bruge dit nye produkt fra MONACOR. Læs sikkerhedsanvisningerne nøje før produktet tages i brug. Gem manualen til se nere brug.

Sikkerhedsanvisningerne findes på side 54.

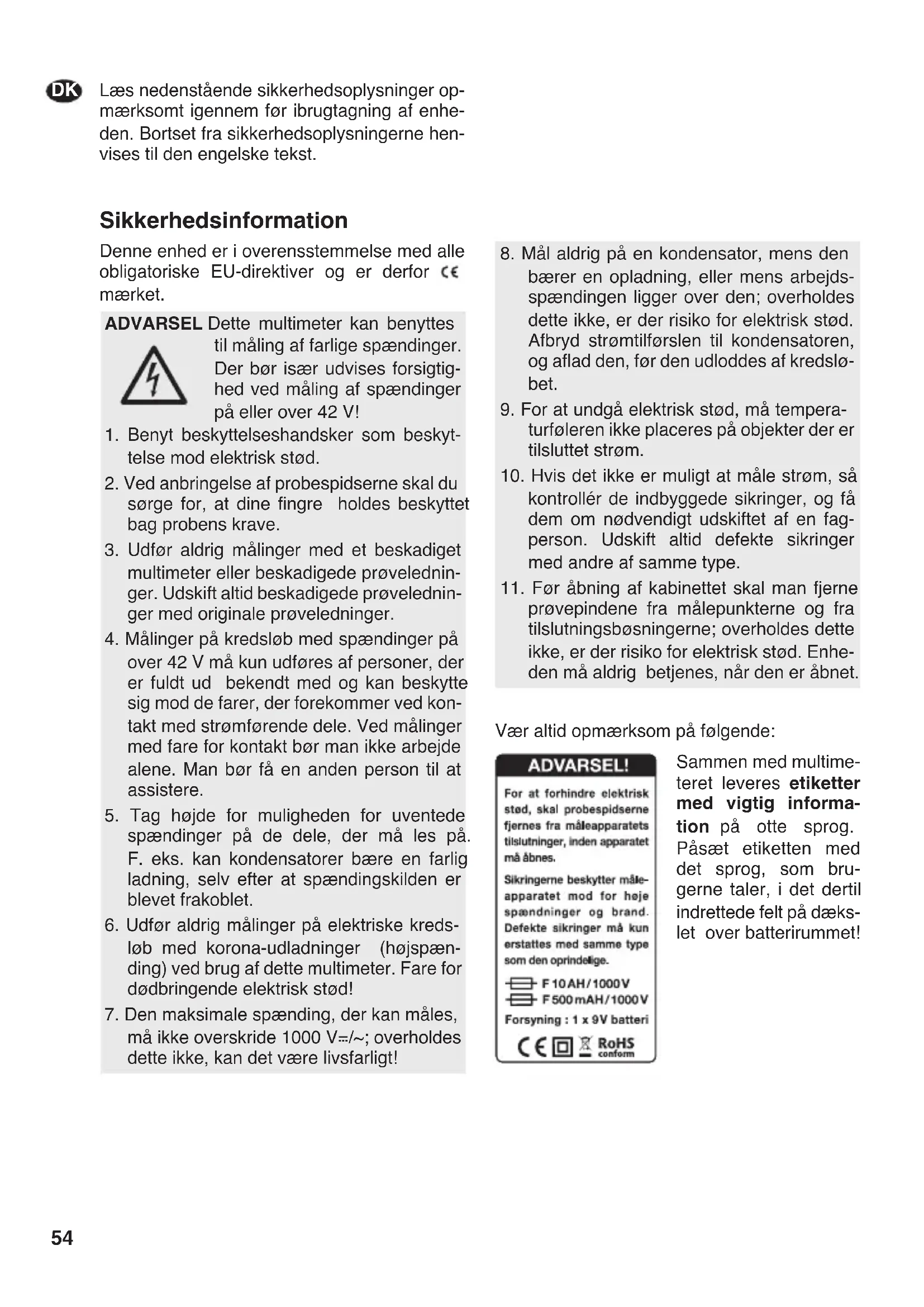

Læs nedenstående sikkerhedsoplysninger opmærksomt igennem før ibrugtagning af enheden. Bortset fra sikkerhedsoplysningerne henvises til den engelske tekst.

Sikkerhedsinformation

Denne enhed er i overensstemmelse med alle obligatoriske EU-direktiver og er derfor €€ mærket.

ADVARSEL

Dette multimeter kan benyttes til måling af farlige spændinger. Der bør især udvises forsigtighed ved måling af spændinger på eller over 42 V!

1. Benyt beskyttelseshandsker som beskyttelse mod elektrisk stød.
2. Ved anbringelse af probespidserne skal du sørge for, at dine fingre holdes beskyttet bag probens krave.
3. Udfør aldrig målinger med et beskadiget multimeter eller beskadigede prøveledninger. Udskift altid beskadigede prøveledninger med originale prøveledninger.
4. Målinger på kredsløb med spændinger på over 42 V må kun udføres af personer, der er fuldt ud bekendt med og kan beskytte sig mod de farer, der forekommer ved kontakt med strømførende dele. Ved målinger med fare for kontakt bør man ikke arbejde alene. Man bør få en anden person til at assistere.
5. Tag højde for muligheden for uventede spændinger på de dele, der må les på. F. eks. kan kondensatorer bære en farlig ladning, selv efter at spændingskilden er blevet frakoblet.
6. Udfør aldrig målinger på elektriske kreds- løb med korona-udladninger (højspænding) ved brug af dette multimeter. Fare for dødbringende elektrisk stød!

7. Den maksimale spænding, der kan måles, må ikke overskride 1000 V=\~/\~; overholdes dette ikke, kan det være livsfarligt!

8. Mål aldrig på en kondensator, mens den bærer en opladning, eller mens arbejdsspændingen ligger over den; overholdes dette ikke, er der risiko for elektrisk stød. Afbryd strømtilførslen til kondensatoren, og aflad den, før den udloddes af kredsløbet.

9. For at undgå elektrisk stød, må temperaturføleren ikke placeres på objekter der er tilsluttet strøm.
10. Hvis det ikke er muligt at måle strøm, så kontrollér de indbyggede sikringer, og få dem om nødvendigt udskiftet af en fagperson. Udskift altid defekte sikringer med andre af samme type.
11. Før åbning af kabinettet skal man fjerne prøvepindene fra målepunkterne og fra tilslutningsbøsningerne; overholdes dette ikke, er der risiko for elektrisk stød. Enheden må aldrig betjenes, når den er åbnet.

Vær altid opmærksom på følgende:

ADVARSEL!

For at forhindre elektrisk stød, skal probespidserne fjernes fra måleapparatets tilslutninger, inden apparatet må åbnes.

Sikringerne beskytter måleapparatet mod for høje spændninger og brand. Defekte sikringer må kun erstattes med samme type som den oprindelige.

F10AH/1000V

F 500 mAH/1000 V

Forsyning : 1 x 9V batteri

RoHS conform

Sammen med multimeteret leveres etiketter med vigtig information på otte sprog. Påsæt etiketten med det sprog, som brugerne taler, i det dertil indrettede felt på dækslet over batterirummet!

• Ved brug af beskyttelsespropper (13) har multimeteret tæthedsgrad IP 67 og er da også velegnet til anvendelse udendørs. Beskyt dog multimeteret mod meget høje og meget lave temperaturer (tilladt område for omgivelsestemperatur -10^ til +50^ ).
• Til rengøring af kabinettets ydre må der kun bruges en blød klud – om nødvendigt hårdt opvreden; der må aldrig bruges kemikalier eller slibende midler.
• Der ydes ingen garanti for enheden, og Monacor fralægger sig ethvert ansvar for resulterende personskade eller tingskade, hvis de relevante sikkerhedsforskrifter ved arbejde med spændinger på eller over 42 V ikke overholdes, hvis enheden anvendes til andre formål, end den er beregnet til, hvis den tilsluttes eller anvendes på forkert måde, og hvis den overbelastes eller repareres på en ikke tilfredsstillende måde.

Hvis enheden aldrig mere skal bruges, skal den bortskaffes via en lokal genbrugsstation for genindvinding, som ikke skader miljøet.

Opbrugte batterier eller defekte genopladelige batterier må ikke bortskaffes som husholdningsaffald; de skal altid afleveres på et dertil indrettet sted (f. eks. en indsamlingsbeholder hos forhandleren).
