Produkttype	Automatisk digitalt multimeter
Display	LCD 29 mm, 4000 tællinger (3 3/4 cifre)
Måling af jævnspænding	400 mV – 1000 V
Måling af vekselspænding	400 mV – 1000 V, 50 – 400 Hz
Måling af jævnstrøm	400 µA – 10 A
Måling af vekselstrøm	400 µA – 10 A, 50 – 400 Hz
Måling af modstand	400 Ω – 40 MΩ
Måling af kapacitans	4 nF – 200 μF
Måling af frekvens	9,999 Hz – 9,999 MHz
Måling af duty cycle	0,1 % – 99,9 %
Diodetest	Spændingsfald op til 0,999 V
Kontinuitetstest	Summer hvis modstand < 40 Ω
Overspændingskategori	CAT III 1000 V / CAT IV 600 V
Kapslingsklasse	IP 67
Strømforsyning	9 V batteri
Automatisk slukning	Efter 15 minutters inaktivitet
Yderligere funktioner	Manuel områdevalg (RANGE), værdifrysning (HOLD), relativ måling (REL), skærmbelysning
Sikringsbeskyttelse	F10 AH / 1000 V (10 A) og F500 mAH / 1000 V (µA/mA)
Dimensioner	83 × 180 × 54 mm
Vægt	490 g
Driftstemperaturområde	0 °C til 50 °C
Relativ luftfugtighed under drift	< 70 %
Rengøring	Blød klud let fugtig, uden kemikalier

Ofte stillede spørgsmål - DMT4004 Monacor

Hvordan udskifter jeg batteriet?

Fold positioneringsbøjlen ud, fjern de to skruer i midten af batterirummets låg, indsæt et 9 V batteri med korrekt polaritet, og luk derefter.

Hvordan bruger jeg HOLD-funktionen til at fryse en måling?

Tryk på HOLD-tasten (7) for at fryse den viste værdi. 'HOLD' vises. Tryk igen for at deaktivere.

Hvordan måler jeg en vekselspænding?

Drej vælgeren til V, tryk derefter på MODE (3) for at skifte til 'AC'. Tilslut den røde ledning til stikket V Ω CAP Hz% og den sorte til COM. Påfør spidserne.

Hvad betyder 'OL.' på displayet?

OL. betyder 'Over Load' (overbelastning). Angiver, at den målte værdi overstiger det valgte område, eller at kredsløbet er åbent for en modstand.

Hvordan skifter jeg de interne sikringer?

Skru de seks skruer i kabinettet (to under bøjlen). Udskift defekte sikringer med samme type: F10 AH/1000 V til 10 A-området og F500 mAH/1000 V til µA/mA.

Hvorfor slukker apparatet af sig selv?

Automatisk slukning aktiveres efter 15 minutter uden brug. En lydsignal advarer et minut før. For at tænde igen, tryk på en tast eller drej vælgeren.

Hvordan måler jeg en kondensator sikkert?

Sørg for, at kondensatoren er afladet, og at der ikke er nogen spænding. Drej vælgeren til CAP, påfør spidserne, og vent et par sekunder.

Hvad er betydningen af de forskellige stik?

COM (sort): fælles. V Ω CAP Hz% (rød): spænding, modstand, kapacitans, frekvens. µA/mA: strøm op til 400 mA. 10A: strøm fra 400 mA til 10 A.

Hvordan aktiverer jeg displaybelysningen?

Hold belysning-tasten (9) nede i 2 sekunder for at tænde. Tryk kort for at slukke.

Hvilke forholdsregler skal man tage ved måling af høje spændinger?

For spændinger > 42 V, bær sikkerhedshandsker, hold fingrene bag spidsbeskyttelserne, arbejd ikke alene, og mål ikke i kredsløb med koronaeffekt.

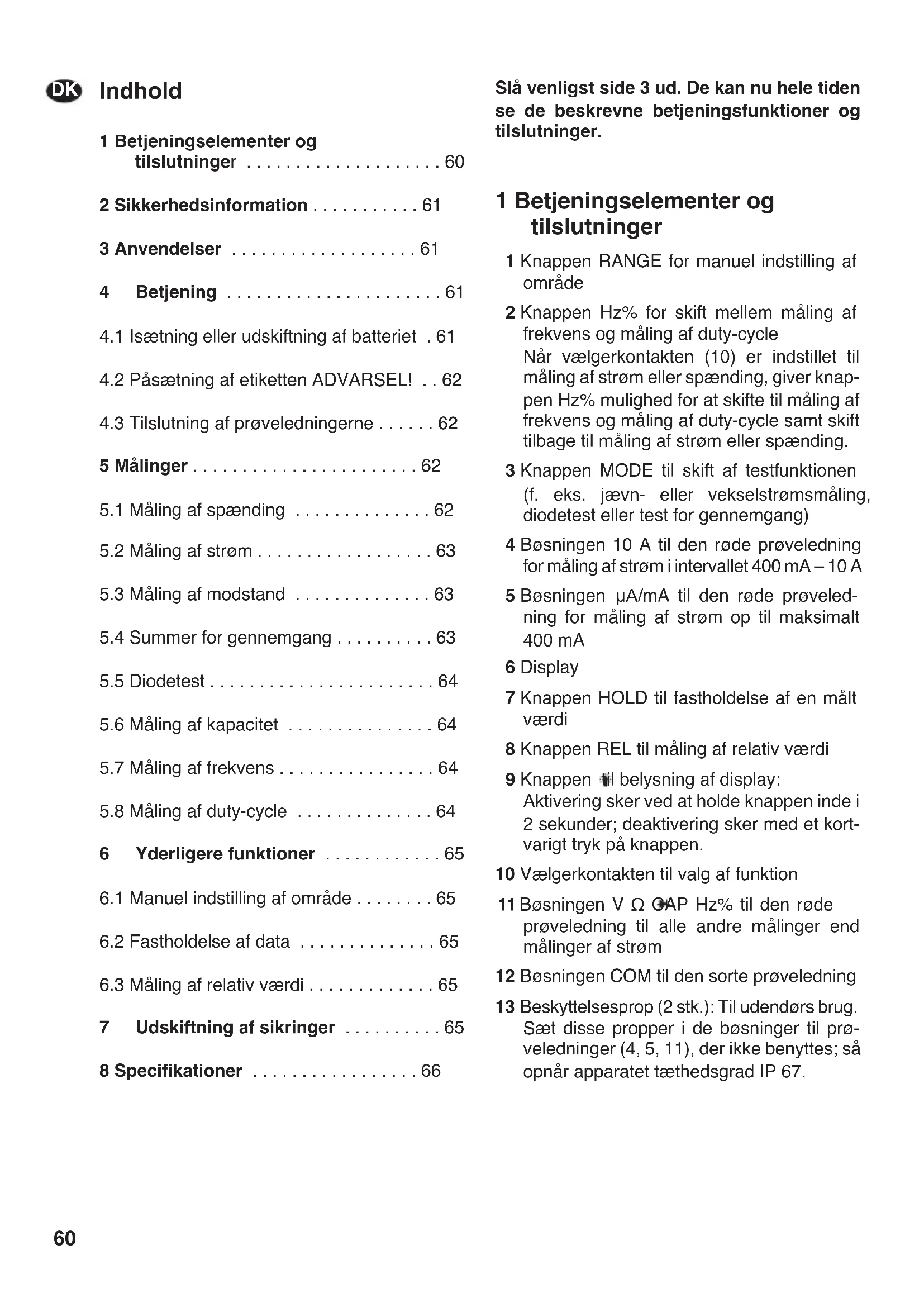

BRUGSANVISNING DMT4004 Monacor

DK Før du tænder ...

Vi håber, at du vil få glæde af at bruge dit nye produkt fra MONACOR. Læs venligst nærværende brugsanvisning omhyggeligt igennem, før produktet tages i brug; og gem brugsanvisningen til senere brug.

Den danske tekst starter på side 60.

2 Sikkerhedsinformation ..... 61

3 Anvendelser 61

4 Betjening 61

4.1 Isætning eller udskiftning af batteriet . 61

4.2 Påsætning af etiketten ADVARSEL! . . 62

4.3 Tilslutning af prøveledningerne ..... 62

5 Målinger 62

5.1 Måling af spænding 62

5.2 Måling af strøm 63

5.3 Måling af modstand 63

5.4 Summer for gennemgang ..... 63

5.5 Diodetest 64

5.6 Måling af kapacitet 64

5.7 Måling af frekvens 64

5.8 Måling af duty-cycle 64

6 Yderligere funktioner ..... 65

6.1 Manuel indstilling af område ..... 65

6.2 Fastholdelse af data ..... 65

6.3 Måling af relativ værdi ..... 65

7 Udskiftning af sikringer ..... 65

8 Specifikationer 66

Slå venligst side 3 ud. De kan nu hele tiden se de beskrevne betjeningsfunktioner og tilslutninger.

1 Betjeningselementer og tilslutninger

1 Knappen RANGE for manuel indstilling af område

2 Knappen Hz% for skift mellem måling af frekvens og måling af duty-cycle Når vælgerkontakten (10) er indstillet til måling af strøm eller spænding, giver knappen Hz% mulighed for at skifte til måling af frekvens og måling af duty-cycle samt skift tilbage til måling af strøm eller spænding.

3 Knappen MODE til skift af testfunktionen (f. eks. jævn- eller vekselstrømsmåling, diodetest eller test for gennemgang)

4 Bøsningen 10 A til den røde prøveledning for måling af strøm i intervallet 400 mA – 10 A

5 Bøsningen μA/mA til den røde prøveledning for måling af strøm op til maksimalt 400 mA

6 Display

7 Knappen HOLD til fastholdelse af en målt værdi

8 Knappen REL til måling af relativ værdi

9 Knappen til belysning af display: Aktivering sker ved at holde knappen inde i 2 sekunder; deaktivering sker med et kortvarigt tryk på knappen.

10 Vælgerkontakten til valg af funktion

11 Bøsningen V Ω GAP Hz% til den røde prøveledning til alle andre målinger end målinger af strøm

12 Bøsningen COM til den sorte prøveledning

13 Beskyttelsesprop (2 stk.): Til udendørs brug. Sæt disse propper i de bøsninger til prøveledninger (4, 5, 11), der ikke benyttes; så opnår apparatet tæthedsgrad IP 67.

2 Sikkerhedsinformation

Denne enhed er i overensstemmelse med alle obligatoriske EU-direktiver og er derfor €€ mærket.

ADVARSEL

Dette multimeter kan benyttes til måling af farlige spændinger. Der bør især udvises forsigtighed ved måling af spændinger på eller over 42 V!

1. Benyt beskyttelseshandsker som beskyttelse mod elektrisk stød.
2. Ved anbringelse af probespidserne skal du sørge for, at dine fingre holdes beskyttet bag probens krave.
   3 Udfør aldrig målinger med et beskadiget multimeter eller beskadigede prøveledninger. Udskift altid beskadigede prøveledninger med originale prøveledninger.

Vær altid opmærksom på følgende:

• Ved brug af beskyttelsespropper (13) har multimeteret tæthedsgrad IP 67 og er da også velegnet til anvendelse udendørs. Beskyt dog multimeteret mod meget høje og meget lave temperaturer (tilladt område for omgivelsestemperatur 0 – 50 °C).
• Til rengøring af kabinettets ydre må der kun bruges en blød klud – om nødvendigt hårdt opvreden; der må aldrig bruges kemikalier eller slibende midler.
• Der ydes ingen garanti for enheden, og Monacor fralægger sig ethvert ansvar for resulterende personskade eller tingskade, hvis de relevante sikkerhedsforskrifter ved arbejde med spændinger på eller over 42 V ikke overholdes, hvis enheden anvendes til andre formål, end den er beregnet til, hvis den tilsluttes eller anvendes på forkert måde, og hvis den overbelastes eller repareres på en ikke tilfredsstillende måde.

Hvis enheden aldrig mere skal bruges, skal den bortskaffes via en lokal genbrugsstation for genindvinding, som ikke skader miljøet.

Opbrugte batterier eller defekte genopladelige batterier må ikke bortskaffes som husholdningsaffald; de skal altid afleveres på et dertil indrettet sted (f. eks. en indsamlingsbeholder hos forhandleren).

3 Anvendelser

Dette automatiske digitale multimeter med 29 mm LCD display (visning af værdier op til 4000) er velegnet til måling af:

• spænding op til 1000 V
• strøm op til 10 A
• frekvens op til 10 MHz
• modstand op til 40 MΩ
• kapacitet op til 200 μF

Desuden giver det mulighed for at måle dutycycle for elektriske signaler og spænding i lederetningen for dioder. Til test af gennemgang er multimeteret udstyret med en summer.

4 Betjening

1) Multimeteret tændes ved at dreje vælgerkontakten (10) fra positionen OFF til positionen for den ønskede funktion. Hvis der ikke er nogen visning i displayet (6), så isæt et batteri (afsnit 4.1).
2) Fold om nødvendigt støtten på bagsiden ud for at få displayet anbragt i en position, hvor det er let at aflæse.
2) Efter brug skal vælgerkontakten stilles i positionen OFF.
Enheden slukker automatisk, hvis den i 15 minutter ikke benyttes. Et minut før den automatiske slukning vil enheden udsende 5 korte lydsignaler; når den slukker, udsendes et længere lydsignal. Brugeren kan tænde enheden igen ved at aktivere en knap eller vælgerkontakten.

4.1 Isætning eller udskiftning af batteriet

Hvis der ikke ses nogen indikation i displayet (6) efter tænding, eller hvis symbolet venstre side af displayet viser et afladet batteri, skal man isætte et 9 V batteri eller udskifte batteriet.

1) Fold støtten på bagsiden ud, og fjern batteridækslets to midterskruer.
2) Tag dækslet af, og isæt et 9 V batteri, der skal vende som angivet på billedet.

2) Luk batterirummet.

Hvis multimeteret i længere tid ikke skal anvendes, skal man tage batteriet ud for at forebygge skader, der skyldes et lækkende batteri.

4.2 Påsætning af etiketten ADVARSEL!

Sammen med multimeteret leveres etiketter med vigtig information på otte sprog. Påsæt etiketten med det sprog, som brugerne taler, i det dertil indrettede felt på dækslet over batterirummet!

ADVARSEL! For at forhindre elektrisk sted, skal probespidseme tjernes tra måleapparatets tildutninger, inden apparatet må önes. Sikringeme beskytter måle- apparatet mod for høje spændninger og brand. Defekte sikringer må kun erstaltes med samme type som den oprindelige. F 10 AH/1000 V F 500 mAH/1000 V Forsyning : 1 x 9V batterl CE

4.3 Tilslutning af prøveledningerne

Multimeteret er udstyret med fire bøsninger for tilslutning af prøveledninger:

1. Bøsningen COM (12) er fælles (-) bøsning for alle målinger. Tilslut den sorte prøveledning til denne bøsning.
2. Bøsningen V Ω CAP Hz% er fælles (+) bøsning til alle målinger, bortset fra målinger af strøm. Tilslut den røde prøveledning til denne bøsning.
3. For målinger af strøm op til 400 mA skal man fjerne den røde prøveledning og flytte den til bøsningen μA/mA (5).
4. For målinger af strøm mellem 400 mA og 10 A skal man fjerne den røde prøveledning og flytte den til bøsningen 10A (4).

VIGTIGT! Ved brug af multimeteret udendørs skal man sætte de medleverede beskyttelsespropper (13) i de to prøvebøsninger, som ikke benyttes. Kun på denne måde opnår instrumentet tæthedsgrad IP 67.

5 Målinger

ADVARSEL

Målinger på kredsløb med spændinger på over 42 V må kun udføres af personer, der er fuldt ud bekendt med og kan beskytte sig mod de farer, der forekommer ved kontakt med strømførende dele. Ved målinger med fare for kontakt bør man ikke arbejde alene. Man bør få en anden person til at assistere.

Før skift fra en målefunktion til en anden skal man fjerne prøvepindene fra det objekt, der måles på; overholdes dette ikke, kan det medføre beskadigelse af multimeteret!

5.1 Måling af spænding

ADVARSEL

Tag højde for muligheden for uventede spændinger på de dele, der måles på. F. eks. kan kondensatorer bære en farlig ladning, selv efter at spændingskilden er blevet frakoblet.

• Udfør aldrig målinger på elektriske kredslob med korona-udladninger (højspænding) ved brug af dette multimeter. Fare for dødbringende elektrisk stød!
• Den maksimale spænding, der kan måles, må ikke overskride 1000 V=\~/\~; overholdes dette ikke, kan det være livsfarligt!

1) Indstil vælgerkontakten (10) til positionen V. Umiddelbart efter tænding vil måling af jævnspænding altid være aktiveret: Displayet (6) vil vise indikatoren "DC" øverst til venstre. Ved målinger af vekselspænding skal man skifte til visning af indikatoren "AC" ved hjælp af knappen MODE (3). Knappen MODE giver også mulighed for at vende tilbage til måling af jævnspænding.

2) Den røde prøveledning skal forbindes til bøsningen V Ω ★CAP Hz% (11).

OBS! Prøveledningen må ikke forbindes til bøsningen 10A (4) eller μA/mA (5); overholdes dette ikke, kan det medføre skade på multimeteret eller den komponent, der måles på.

3) Sæt prøvepindene på den komponent, der skal måles på, og aflæs værdien i displayet. Ved jævnspændingsmålinger gælder, at hvis den røde prøvepind sættes på den negative pol, og den sorte prøvepind sættes på den positive pol, så vises der et minus - tegn foran den målte værdi.

4) Ved vekselspændingsmålinger giver knappen Hz% (2) mulighed for at skifte til frekvensmåling og måling af duty-cycle; imidlertid vil indgangsfølsomheden ikke være så stor, og det mulige frekvensområde vil ikke være så bredt som ved målinger med vælgerkontakten i positionen Hz%:

Måleområde Følsomhed Frekvensområde
4 V~	≥ 1,5 V~	5 Hz – 10 kHz
40 V~, 400 V~	≥ 10 V~	5 Hz – 20 kHz
	≥ 20 V~	5 Hz – 200 kHz
1000 V~	≥ 420 V~	50 Hz – 1 kHz

Man vender tilbage til måling af vekselspænding ved at trykke én eller to gange på knappen Hz%, så displayet igen viser "AC" og "V".

5.2 Måling af strøm

• Den strøm, der skal måles, må ikke overstige 10 A!
• Strømmen mellem 1 A og 10 A må ikke måles i mere end 30 sekunder; overholdes dette ikke, kan der opstå skade på multimeteret og prøveledningerne.

1) For målinger af strøm op til 400 mA skal man tilslutte den røde prøveledning til bøsningen μA/mA (5); for målinger mellem 400 mA og 10 A skal den tilsluttes til bøsningen 10A (4). Er strømmen ukendt, skal man af forsigtighedshensyn starte målingen i området 10 A.

OBS! Foretag aldrig en spændingsmåling, mens prøveledningen er forbundet til bøsningen μA/mA eller 10A; overholdes dette ikke, kan multimeteret eller spændingskilden blive beskadiget.

2) Alt efter den strøm, der skal måles, skal man sætte vælgerkontakten (10) i følgende position:

Målt strøm Position
< 4000 μA μA
4 – 400 mA	mA
400 mA – 10 A	10A

3) Umiddelbart efter tænding vil måling af jævnspænding altid være aktiveret: Displayet (6) vil vise indikatoren "DC" øverst til venstre. For måling af vekselspænding skal man skifte til visning af indikatoren "AC" ved hjælp af knappen MODE (3). Knappen MODE giver også mulighed for at vende tilbage til måling af jævnspænding.
4) Indskyd multimeteret via prøvepindene i det kredsløb, der skal måles på, og aflæs værdien i displayet. Ved jævnspændingsmålinger gælder, at hvis den røde prøvepind sættes på den negative pol, og den sorte prøvepind sættes på den positive pol, så vises der et minustegn foran den målte værdi.

Hvis den målte strøm overstiger den tilladte værdi for det gældende måleområde, lyder der adverselssignaler, og indikatoren for overbelastning, "OL.", vises i displayet. I så tilfælde skal man vælge næste højere område. 5) Ved vekselspændingsmålinger giver knappen Hz% (2) mulighed for at skifte til frekvensmåling og måling af duty-cycle; imidlertid vil indgangsfølsomheden ikke være så stor, og det mulige frekvensområde vil ikke være så bredt som ved målinger med vælgerkontakten i positionen Hz%:

Måleområde Følsomhed Frekvensområde
400 mA~ ≥ 45 mA	5 Hz – 5 kHz
10 A~ ≥ 4 A 5 Hz	– 1 kHz

Man vender tilbage til måling af vekselspænding ved at trykke én eller to gange på knappen Hz%, så displayet igen viser "AC" og "A", "mA" eller "μA".

5.3 Måling af modstand

- Mål aldrig på en strømbærende modstand; mål desuden altid på en modstand som en separat enhed; overholdes dette ikke, vil målingen være unøjagtig. Af denne grund kan det være nødvendigt at foretage udlodning af modstanden fra kredsløbet.

Indstil vælgerkontakten (10) til positionen Ω og sæt prøvepindene på modstanden. Aflæs modstandsværdien i displayet. Så længe der ikke er nogen modstand mellem prøvepindene, eller prøvepindene ikke er kortsluttet, vil displayet vise indikatoren for overbelastning, "OL.", som indikation på en uendeligt høj værdi.

5.4 Summer for gennemgang

Summeren for gennemgang bruges til at undersøge, om strømmen løber uden afbrydelse.

- Udfør aldrig en kontrol af gennemgang, mens der er spænding på; overholdes dette ikke, kan multimeteret blive beskadiget, og målingen vil være unøjagtig.

1) Indstil vælgerkontakten (10) til positionen ⋆. ∅verst i displayet vil symbolet for diodetest blive vist.
2) Skift over til test af gennemgang med knappen MODE (3). ∅verst i displayet vil symbolet for gennemgangssummer blive vist.
3) Sæt prøvepindene på de relevante målepunkter. Hvis modstanden mellem punkterne er mindre end 40 Ω, vil summeren udsende sin lyd. Værdien for modstanden vil blive vist i displayet ved værdier op til 400 Ω; ved højere værdier vises indikatoren for overbelastning, "OL.".

5.5 Diodetest

- Mål aldrig på en strømbærende diode; mål desuden altid på en diode som en separat enhed; overholdes dette ikke, vil målingen være unøjagtig. Af denne grund kan det være nødvendigt at foretage udlodning af dioden fra kredsløbet.

Indstil vælgerkontakten (10) til positionen ∅verst i displayet vil symbolet for diodetest blive vist. Når prøvepindene sættes på dioden i lederetningen, vil spændingen i lederetningen op til 0,999 V blive vist. Den positive pol ved strømmåling (ca. 0,3 mA) forbindes til den røde prøvepind.

Ved en indikation på ca. 0 V er dioden kort-sluttet. Hvis der vises "OL.", har dioden en spænding i lederetningen, der er højere end 1 V (f.eks. lysdioder), dioden er afbrudt, dioden er forbundet omvendt (omvendt polaritet for dioden) eller har ikke kontakt med prøvepin-dene.

5.6 Måling af kapacitet

DMT-4004 gør det muligt at måle på kondensatorer med en kapacitet på op til 200 μF.

ADVARSEL

Mål aldrig på en kondensator, mens den bærer en opladning, eller mens arbejdsspændingen ligger over den; overholdes dette ikke, er der risiko for elektrisk stød. Desuden vil målingen være unøjagtig.

Afbryd strømtilførslen til kondensatoren, og aflad den, før den udloddes af kredsløbet.

Indstil vælgerkontakten (10) til positionen CAP, og sæt prøvepindene på kondensatoren. Måleprocessen kan tage et par sekunder, så der går et øjeblik, før den korrekte værdi vises. Hvis kapaciteten er større end 200 μF, vises indikatoren "OL." som tegn på, at måleområdet er overskredet.

5.7 Måling af frekvens

Multimeteret giver mulighed for måling af frekvenser op til 10 MHz. Følsomheden er:

Frekvens Følsomhed
≤ 1 MHz < 0,5 V~
> 1 MHz > 3 V~

Indstil vælgerkontakten (10) til positionen Hz%. Sæt prøvepindene på målepunkterne, og aflæs frekvensen i displayet.

I området for vekselspænding og vekselstrøm kan der også foretages en måling af frekvens (afsnit 5.1 og 5.2).

5.8 Måling af duty-cycle

Multimeteret giver mulighed for at måle duty-cycle i %. Duty-cycle er forholdet mellem den positive del af signalet og hele perioden f. eks.:

Den positive del af signalet skal være 100 μs–100 ms.

1) Indstil vælgerkontakten til positionen Hz%. Funktionen for måling af frekvens aktiveres.
2) Brug knappen Hz% (2) til at skifte til måling af duty-cycle. Til højre i displayet vil indikatoren "Hz" skifte til "%".
3) Sæt prøvepindene på målepunkterne, og aflæs værdien for duty-cycle i displayet.
4) Man vender tilbage til måling af frekvens ved igen at trykke på knappen Hz%.

I området for vekselspænding og vekselstrøm kan der også foretages en måling af duty-cycle (afsnit 5.1 og 5.2).

6 Yderligere funktioner

6.1 Manuel indstilling af område

Når der står "AUTO" øverst til venstre i displayet, vil det optimale måleområde for en målefunktion altid blive valgt automatisk.

1) For at fastholde et måleområde, der er valgt automatisk, skal man trykke på knappen RANGE (1). Indikatoren "AUTO" forsvinder.
2) Hver gang der trykkes på knappen RANGE, vælges det næste højere område. Efterhånden vil opløsningen for den målte værdi således blive mindre, men til gengæld vil denne funktion hindre gentagende skift mellem to områder, hvis måleværdien jævnligt ændrer sig.

Når det højest mulige måleområde er nået, vil endnu et tryk på knappen skifte til det laveste måleområde. Hvis området er for lavt, vises indikatoren for overbelastning "OL.".

3) For at vende tilbage til automatisk områdevalg skal man holde knappen RANGE inde i ca. 2 sekunder, indtil indikatoren "AUTO" igen vises i displayet; eller man skal vælge en anden funktion ved hjælp af vælgerkontakten (10).

6.2 Fastholdelse af data

Det er muligt at fastfryse en måleværdi, der vises i displayet. Dette giver mulighed for, at man for eksempel fortsat kan se måleværdien, selvom prøvepindene er fjernet fra den komponent, som man måler på. Funktionen aktiveres ved at trykke på knappen HOLD (7). ∅verst i displayet vises indikatoren "HOLD".

For at vende tilbage til den aktuelt målte værdi skal man deaktivere funktionen ved hjælp af knappen HOLD (indikatoren "HOLD" forsvinder). Funktionen vil også blive deaktiveret, når man med vælgerkontakten (10) vælger en anden funktion.

6.3 Måling af relativ værdi

Måling af relative værdier giver mulighed for indikation af afvigelser fra en defineret måleværdi. Funktionen kan aktiveres for måling af strøm, spænding, modstand og kapacitet.

1) Udfør en måling. Når den ønskede referenceværdi vises, så tryk på knappen REL (8). ∅verst i displayet vil indikatoren "REL" blive vist.

Det er ikke muligt at aktivere funktionen, mens displayet viser "OL.".

2) Når måleværdien ændres, indikeres afvigelsen fra referenceværdien.

For relative målinger vil automatisk valg af måleområde være slået fra. Når måleområdet overskrides, vil displayet vise "OL.".

3) Funktionen for måling af relativ værdi kan deaktiveres ved igen at trykke én gang på knappen REL. Om nødvendigt kan man aktivere automatisk områdevalg igen ved hjælp af knappen RANGE (hold knappen RANGE inde i ca. 2 sekunder). Måling af relativ værdi vil også blive deaktiveret ved valg af en anden målefunktion.

7 Udskiftning af sikringer

Hvis det ikke er muligt at måle strøm, så kontrollér de indbyggede sikringer, og få dem om nødvendigt udskiftet af en fagperson.

ADVARSEL

Før åbning af kabinettet skal man fjerne prøvepindene fra målepunkterne og fra tilslutningsbøsningerne; overholdes dette ikke, er der risiko for elektrisk stød.

1) Skru de seks skruer i kabinettet ud (to af skruerne er placeret under støtten på bagsiden); tag så kabinettet af.

2) Udskift altid defekte sikringer med andre af samme type:

μA og mA området: F500 mAH/1000 V 10 A området: F10 AH/1000 V

3) Skru kabinettet på igen, før multimeteret tages i brug.

Jævnspænding/vekselspænding

400 mV÷. . . . . . . ±(0,5 % + 2 på sidste ciffer)

4 - 400 V=: . . . . . . . ±(1,2 % + 2 på sidste ciffer)

1000 V ÷

± (1,5% + 2 på sidste ciffer)

400 mV~: . . . . . . . ±(1,5 % + 70 på sidste ciffer)

4 V~:

. . . . . . . . . . . ±(1,2 % + 3 på sidste ciffer)

40 V~, 400 V~: . . . . . ±(1,5 % + 3 på sidste ciffer)

1000 V~:

. . . . . . . . . ±(2,0 % + 4 på sidste ciffer)

Indgangsmodstand: ... 7,8 MΩ

Beskyttelse mod

overbelastning: ..... 1000 V\~

Frekvensområde ved V\~: 50 – 400 Hz

Jævnstrøm/vekselstrøm

400 μA÷ . . . . . . . . ± (1,0 % + 3 på sidste ciffer)

4-400 mA: . . . . . . ± (1,5% + 3 på sidste ciffer)

10 A÷ . . . . . . . . . ±(2,5 % + 5 på sidste ciffer)

400 μA~:

. . . . . . . . ± (1,5 % + 5 på sidste ciffer)

4 - 400 mA~:

. . . . . . ±(1,8 % + 5 på sidste ciffer)

10 A~:

. . . . . . . . . . . ±(3,0 % + 7 på sidste ciffer)

Beskyttelse

400 Ω:

±(1,2%+4 på sidste ciffer)

4 kΩ:

±(1,0% + 2 på sidste ciffer)

40 kΩ, 400 kΩ, 4 MΩ: ±(1,2 % + 2 på sidste ciffer)

40 MΩ: . . . . . . . . . ±(2,0 % + 3 på sidste ciffer)

Beskyttelse mod

overbelastning: ..... 600 V\~

Kapacitet

Måleområder:

4 nF, 40 nF, 400 nF, 4 μF, 40 μF, 200 μF

Målenøjagtighed*

4 nF:

± (5,0% + 20 på sidste ciffer)

40 nF:

±(5,0%+7 på sidste ciffer)

400 nF, 4 μF, 40 μF: . . ±(3,0% + 5 på sidste ciffer)

200 μF:

±(5,0% + 5 på sidste ciffer)

Beskyttelse mod

overbelastning: ..... 600 V\~

Frekvens

Værdier, der kun gælder for Hz% positionen for vælgerkontakten

Måleområder: . . . . . . . 9,999 Hz, 9,999 kHz

99,99 Hz, 99,99 kHz

999,9 Hz, 999,9 kHz

9,999 MHz

Målenøjagtighed*

9,999 Hz, 99,99 Hz: . . ± (% + 5 på sidste ciffer)

999,9 Hz – 999,9 kHz: ±(1,2% + 3 på sidste ciffer)

9,999 MHz:

. . . . . . . ±(1,5% + 4 på sidste ciffer)

* ved 23 °C, ±5 °C, relativ luftfugtighed < 70 %

Følsomhed

ved ≤ 1 MHz: ..... 0,5 V\~

ved > 1 MHz: ..... 3 V\~

Beskyttelse mod

overbelastning: ..... 600 V\~\~

Duty-cycle

Værdier, der kun gælder for Hz% positionen for vælgerkontakten

Måleområde: . . . . . . . 0,1 – 99,9 %

Målenøjagtighed* . . . . ±(1,2 % + 2 på sidste ciffer)

Følsomhed:....0,5 V\~

Frekvensområde: ..... 5 Hz – 150 kHz

Beskyttelse mod

overbelastning: ..... 600 V\~

Diodetest

Indikation: .... Spænding i lederetning op til 0,999 V--

Målenøjagtighed*: . . . . ± (10 % + 5 på sidste ciffer)

Målestrøm: . . . . . . . ca. 0,3 mA

Maksimal målespænding: ca. 1,5 V=

Beskyttelse mod

overbelastning: ..... 600 V\~

Summer for gennemgang

Responsgrænse: ..... < 40 Ω

Generelle oplysninger

Display: 29 mm LCD, 3^3/4 cifre

Målehyppighed: ..... 2 målinger pr. sekund

Overspændingskategori: CAT III 1000 V og CAT IV 600 V

Tæthedsgrad for kabinet: IP 67

Strømforsyning: ..... 9 V batteri

Krav til driftstilstande: .. 0 – 50 °C, relativ luft-fugtighed < 70 %

Dimensioner: 83 × 180 × 54 mm

Vægt: 490 g

Ret til tekniske ændringer forbeholdes.

Alle rettigheder til denne brugsvejledning tilhører MONACOR® INTERNATIONAL GmbH & Co. KG. Ingen dele af denne vejledning må reproduceres under ingen omstændigheder til kommerciel anvendelse.

Automatisk digital multimeter DMT-4004
