BRUGSANVISNING LM002JM101 MAKITA

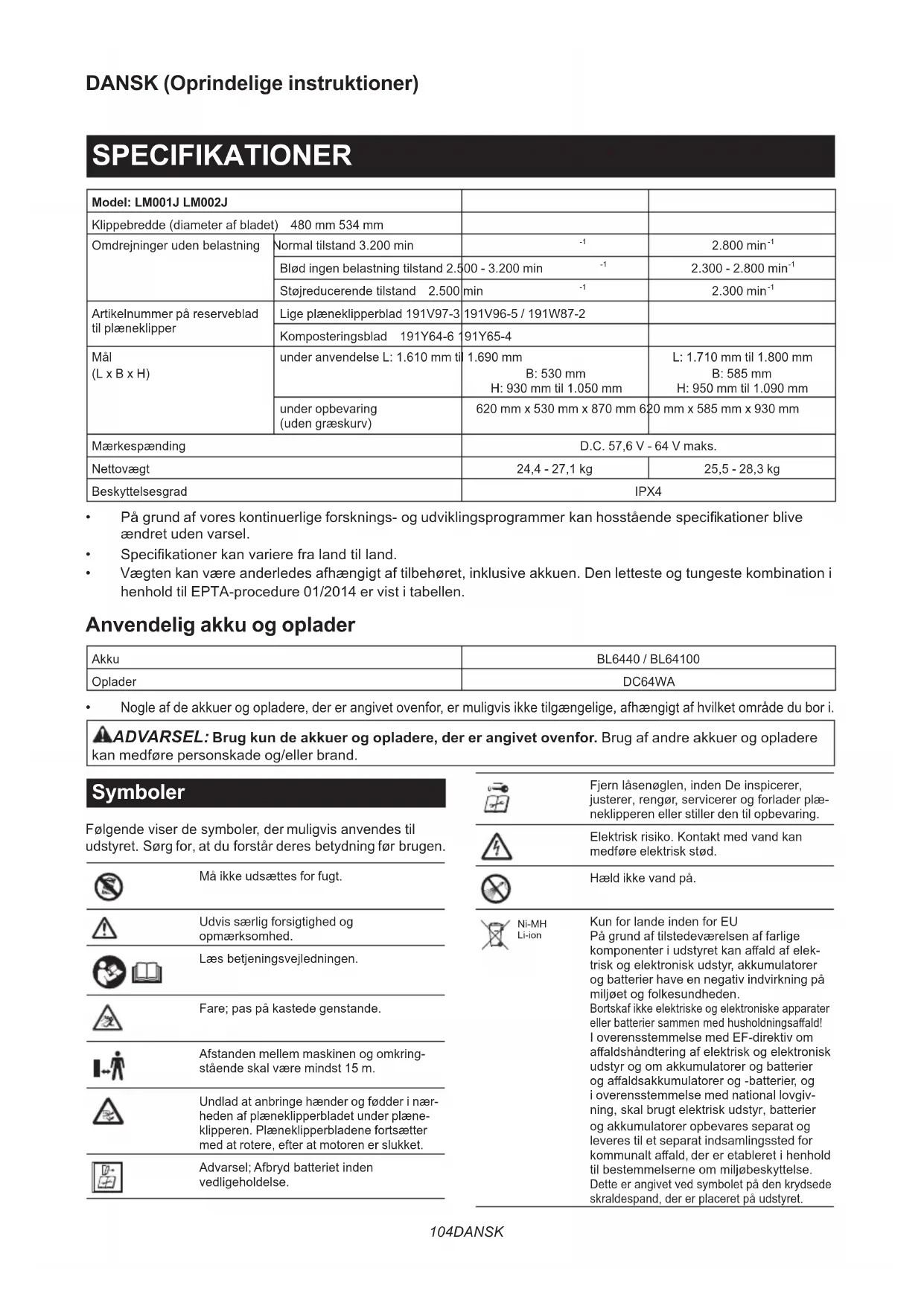

Akku-plæneklipper BRUGSANVISNING 104

Støjreducerendetilstand 2.500 min

Artikelnummer på reserveblad til plæneklipper Lige plæneklipperblad 191V97-3 191V96-5 / 191W87-2 Komposteringsblad 191Y64-6 191Y65-4 Mål (L x B x H) under anvendelse L: 1.610 mm til 1.690 mm B: 530 mm H: 930 mm til 1.050 mm L: 1.710 mm til 1.800 mm B: 585 mm H: 950 mm til 1.090 mm under opbevaring (uden græskurv) 620 mm x 530 mm x 870 mm 620 mm x 585 mm x 930 mm Mærkespænding D.C. 57,6 V - 64 V maks. Nettovægt 24,4 - 27,1 kg 25,5 - 28,3 kg Beskyttelsesgrad IPX4

• Pågrundafvoreskontinuerligeforsknings-ogudviklingsprogrammerkanhosståendespecikationerblive ændret uden varsel.

• Specikationerkanvarierefralandtilland.

• Vægten kan være anderledes afhængigt af tilbehøret, inklusive akkuen. Den letteste og tungeste kombination i henhold til EPTA-procedure 01/2014 er vist i tabellen. Anvendelig akku og oplader Akku BL6440 / BL64100 Oplader DC64WA

Nogle af de akkuer og opladere, der er angivet ovenfor, er muligvis ikke tilgængelige, afhængigt af hvilket område du bor i. ADVARSEL: Brug kun de akkuer og opladere, der er angivet ovenfor. Brug af andre akkuer og opladere kan medføre personskade og/eller brand. Symboler Følgendeviserdesymboler,dermuligvisanvendestil udstyret.Sørgfor,atduforstårderesbetydningførbrugen. Må ikke udsættes for fugt. Udvis særlig forsigtighed og opmærksomhed. Læsbetjeningsvejledningen. Fare; pas på kastede genstande. Afstanden mellem maskinen og omkring- stående skal være mindst 15 m. Undlad at anbringe hænder og fødder i nær- heden af plæneklipperbladet under plæne- klipperen. Plæneklipperbladene fortsætter med at rotere, efter at motoren er slukket. Advarsel;Afbrydbatterietinden vedligeholdelse. Fjernlåsenøglen,indenDeinspicerer, justerer,rengør,servicererogforladerplæ- neklipperen eller stiller den til opbevaring. Elektriskrisiko.Kontaktmedvandkan medføre elektrisk stød. Hæld ikke vand på. Ni-MH Li-ion KunforlandeindenforEU På grund af tilstedeværelsen af farlige komponenteriudstyretkana󰀨aldafelek- triskogelektroniskudstyr,akkumulatorer og batterier have en negativ indvirkning på miljøetogfolkesundheden. Bortskaf ikke elektriske og elektroniske apparater ellerbatteriersammenmedhusholdningsa󰀨ald! I overensstemmelse med EF-direktiv om a󰀨aldshåndteringafelektriskogelektronisk udstyrogomakkumulatorerogbatterier oga󰀨aldsakkumulatorerog-batterier,og i overensstemmelse med national lovgiv- ning,skalbrugtelektriskudstyr,batterier og akkumulatorer opbevares separat og leveres til et separat indsamlingssted for kommunalta󰀨ald,dereretableretihenhold tilbestemmelserneommiljøbeskyttelse. Detteerangivetvedsymboletpådenkrydsede skraldespand,dererplaceretpåudstyret.105 DANSK Garanteretlyde󰀨ektniveauihenholdtilEU-direktivet om maskiner til udendørs brug.Lyde󰀨ektniveauihenholdtilAustraliensNSWforordningomstøjemission Tilsigtet anvendelse Maskinen er beregnet til at slå græs. Støj DettypiskeA-vægtedestøjniveaubestemtioverens- stemmelse med EN IEC 62841-4-3: Model Målt lyde󰀨ektni-veau (L ): (dB(A))Garanteret lydef-fektniveau (L

): (dB (A))Usikkerhed for lydtrykniveau (K): (dB(A))LM001J 85 3LM002J 85 3 BEMÆRK:De(n)angivnestøjemissionsværdi(er)er målt i overensstemmelse med en standardtestmetode og kan anvendes til at sammenligne en maskine med en anden. BEMÆRK:De(n)angivnestøjemissionsvær- di(er) kan også anvendes i en præliminær eksponeringsvurdering. ADVARSEL: Bær høreværn. ADVARSEL: Støjemissionen under den fakti- ske anvendelse af maskinen kan være forskellig fra de(n) angivne værdi(er), afhængigt af den måde hvorpå maskinen anvendes, især den type arbejdsemne der behandles. ADVARSEL: Sørg for at identicere de sikker- hedsforskrifter til beskyttelse af operatøren, som er baseret på en vurdering af eksponering under de faktiske brugsforhold (med hensyntagen til alle dele i brugscyklussen, f.eks. de gange, hvor maskinen er slukket, og når den kører i tomgang i tilgift til afbrydertiden). Vibration Vibrationens totalværdi (tre-aksial vektorsum) bestemt i overensstemmelse med EN IEC 62841-4-3: Model LM001J Vibrationsemission (a

BEMÆRK: De(n) angivne totalværdi(er) for vibration er målt i overensstemmelse med en standardtestme- tode og kan anvendes til at sammenligne en maskine med en anden. BEMÆRK: De(n) angivne totalværdi(er) for vibration kan også anvendes i en præliminær eksponeringsvurdering. ADVARSEL: Vibrationsemissionen under den faktiske anvendelse af maskinen kan være for- skellig fra de(n) angivne værdi(er), afhængigt af den måde hvorpå maskinen anvendes, især den type arbejdsemne der behandles. ADVARSEL: Sørg for at identicere de sikker- hedsforskrifter til beskyttelse af operatøren, som er baseret på en vurdering af eksponering under de faktiske brugsforhold (med hensyntagen til alle dele i brugscyklussen, f.eks. de gange, hvor maskinen er slukket, og når den kører i tomgang i tilgift til afbrydertiden). Overensstemmelseserklæringer Kun for lande i Europa Overensstemmelseserklæringerne er inkluderet i Bilag A i denne brugsanvisning. SIKKERHEDSAD- VARSLER Almindelige sikkerhedsregler for el-værktøj ADVARSEL Læs alle sikkerhedsadvarsler, instruktioner, illustrationer og specikationer, der følger med denne maskine. Hvis du ikke følger alle nedenstående instruktioner, kan det medføre elektrisk stød, brand og/eller alvorlig personskade. Gem alle advarsler og instruktio- ner til fremtidig reference. Ordet"el-værktøj"iadvarslernehenvisertildetnetfor- synede(netledning)el-værktøjellerbatteriforsynede (akku)el-værktøj. Sikkerhedsadvarsler for akku-plæneklipper

1. Undlad at bruge plæneklipperen under dårlige

vejrforhold, især når der er risiko for lynned- slag. Dette mindsker risikoen for at blive ramt af lynnedslag.

2. Undersøg grundigt området for dyreliv, hvor

plæneklipperen skal bruges.Dyrelivetkanblive skadet af plæneklipperen under anvendelse.

3. Undersøg det område grundigt, hvor plæ-

neklipperen skal bruges, og fjern alle sten, pinde, ledninger, knogler og andre fremmed- legemer.Udslyngedegenstandekanforårsage personskade.106 DANSK

4. Før du bruger plæneklipperen, skal du altid

inspicere visuelt for at sikre, at bladet og bladmonteringen ikke er slidt eller beskadiget. Slidte eller beskadigede dele øger risikoen for personskade.

5. Kontroller ofte græskurven for slitage eller

forringelse. En slidt eller beskadiget græskurv kan øge risikoen for personskade.

6. Hold afskærmninger på plads. Afskærmninger

skal være i funktionsdygtig stand og være korrekt monteret. En afskærmning, der er løs, beskadiget eller ikke fungerer korrekt, kan resul- tere i personskade.

7. Hold alle køleluftåbninger fri for snavs.

Blokerede luftåbninger og snavs kan resultere i overophedning eller risiko for brand.

8. Når du anvender plæneklipperen, skal du

altid bære skridsikkert og beskyttende fodtøj. Undlad at betjene plæneklipperen, når du er barfodet eller iført åbne sandaler. Dette redu- cerer risikoen for skade på fødderne ved kontakt med det bevægelige blad.

9. Når du betjener plæneklipperen, skal du altid

bære lange bukser. Eksponeret hud øger sand- synlighedenforskadesomfølgeafudslyngede genstande.

10. Undlad at betjene plæneklipperen i vådt græs.

Gå, løb aldrig. Dette reducerer risikoen for at glide og falde, hvilket kan resultere i personskade.

11. Undlad at betjene plæneklipperen på for stejle

skråninger. Dette reducerer risikoen for, at du mister kontrollen, glider og falder, hvilket kan resultere i personskade.

12. Når du arbejder på skråninger, skal du altid

være sikker på dit fodfæste, altid arbejde på tværs af skråninger, aldrig op eller ned og udvise ekstrem forsigtighed, når du skifter retning. Dette reducerer risikoen for, at du mister kontrollen, glider og falder, hvilket kan resultere i personskade.

13. Vær yderst forsigtig, når du bakker eller

trækker plæneklipperen mod dig. Vær altid opmærksom på dine omgivelser. Dette reduce- rerrisikoenforatsnubleunderbetjening.

14. Undlad at røre ved blade og andre farlige

bevægelige dele, mens de stadig er i bevæ- gelse. Dette reducerer risikoen for skader fra bevægelige dele.

15. Når du fjerner fastklemt materiale eller ren-

gør plæneklipperen, skal du sørge for, at alle afbrydere er slukket, og at akkuen er afbrudt. Uventetbetjeningafplæneklipperenkanresultere i alvorlig personskade. GEM DENNE BRUGSANVISNING. ADVARSEL: LAD IKKE bekvemmelighed eller kendskab til produktet (opnået gennem gentagen brug) forhindre, at sikkerhedsforskrifterne for produktet nøje overholdes. MISBRUG eller forsømmelse af at følge de i denne brugsvejledning givne sikkerhedsforskrifter kan føre til, at De kommer alvorligt til skade. VIGTIGE SIKKERHEDSFORSKRIFTER ADVARSEL: Læs alle sikkerhedsadvarsler og alle sikkerhedsinstruktioner. Hvis nedenstå- ende advarsler og instruktioner ikke overholdes, kan det medføre elektrisk stød, brand og/eller alvorlig personskade. Gem alle advarsler og instruktio- ner til fremtidig reference. Oplæring

1. Læs instruktionerne omhyggeligt. Vær

bekendt med kontrollerne og den korrekte brug af plæneklipperen.

2. Lad aldrig børn eller personer, som ikke er

bekendt med disse instruktioner, anvende plæneklipperen. Operatørens alder kan være begrænset af lokale bestemmelser.

3. Anvend aldrig plæneklipperen, hvis der er

personer, især børn, eller kæledyr i nærheden.

4. Husk, at operatøren eller brugeren er ansvarlig

for ulykker eller farlige situationer, som andre personer eller deres ejendom udsættes for.

5. Børn bør være under opsyn for at sikre, at de

ikke leger med plæneklipperen.

6. Fysisk tilstand - anvend ikke plæneklipperen

under indydelse af narkotika, alkohol eller nogen form for medicin. Forberedelse

1. Under anvendelse af plæneklipperen skal

De altid bære solidt fodtøj og lange bukser. Anvend ikke plæneklipperen med bare fødder eller åbne sandaler. Undgå at bære løst tøj eller smykker med løsthængende kæder eller slips. Disse kan sætte sig fast i de bevægelige dele.

2. Inden brug skal du altid visuelt efterse plæne-

klipperen for beskadigede, manglende eller forkert anbragte beskyttelsesskærme eller afskærmninger.

3. Sørg for, at der ikke er nogen personer i

arbejdsområdet, inden arbejdet påbegyndes. Stop plæneklipperen, hvis der kommer nogen ind i området.

4. Sæt ikke låsenøglen i plæneklipperen, før den

dine øjne mod skader, når du bruger maskiner. Beskyttelsesbrillerne skal overholde ANSI Z87.1 i USA, EN 166 i Europa eller AS/NZS 1336 i Australien/New Zealand. I Australien/New Zealand er det desuden påbudt ved lov at bære ansigtsskærm for at beskytte dit ansigt.107 DANSK Det er arbejdsgiverens ansvar at påbyde bru- gerne af maskinen samt andre personer i det umiddelbare arbejdsområde at bære passende sikkerhedsbeskyttelsesudstyr.

6. Inspicer omhyggeligt bladene eller boltene

til bladene for revner og beskadigelse inden brugen. Revnede eller beskadigede blade eller bolte til bladene skal straks skiftes ud.

7. Fjern fremmedlegemer såsom sten, ståltråd,

asker, ben eller store kæppe fra arbejdsområ- det inden klipningen for at undgå personskade og skade på plæneklipperen.

8. Genstande, der rammes af plæneklipperbladet,

kan forårsage alvorlig personskade. Plænen bør altid undersøges omhyggeligt, og alle gen- stande skal fjernes inden hver plæneklipning.

9. Se efter huller, hjulspor, buler, sten eller andre

skjulte genstande.Ujævntterrænkanforårsage etuheld,hvordugliderogfalder.Højtgræskan skjuleforhindringer.

10. Bær personligt beskyttelsesudstyr. Brug altid

beskyttelsesbriller.Beskyttelsesudstyrsom f.eks.støvmaske,skridsikresko,hjelmellerhøre- værn,derbenyttesunderderelevanteforhold, forebyggerpersonskade. Drift

1. Stræk dig ikke for langt. Bevar til enhver tid

balancen. Sørg altid for et godt fodfæste på skråninger. Gå, løb aldrig.

2. Stop plæneklipperen og fjern låsenøglen, og

sørg for, at alle bevægelige dele er stoppet helt: - når De forlader plæneklipperen, - inden rengøring af tilstopninger eller rens- ning af rende, - inden inspektion, rengøring eller arbejde på plæneklipperen, - efter et fremmedlegeme er ramt. Inspicér plæneklipperen for beskadigelser, og udfør reparationer, inden du igen starter og anven- der plæneklipperen, - når plæneklipperen begynder at vibrere unormalt.

3. Anvend aldrig plæneklipperen med defekte

dæksler eller skjolde eller uden sikkerheds- anordninger, f.eks. deektor og/eller græskurv, på plads.

4. Undgå at bruge plæneklipperen i dårligt vejr,

især hvis der er risiko for lynnedslag.

5. Bær til enhver tid øjebeskyttelse og solide sko,

når du betjener plæneklipperen.

6. Anvend kun plæneklipperen i dagslys eller i

god kunstig belysning.

7. Vær påpasselig med at starte plæneklipperen

i overensstemmelse med instruktionerne og med fødderne på god afstand af bladet (bladene).

8. Pas på personskade på fødder og hænder fra

plæneklipperbladene.

9. Sørg altid for, at ventilationsåbningerne holdes

10. Kør plæneklipperen på tværs af skråninger,

aldrig op og ned ad dem. Vær yderst for- sigtig, når De skifter retning på skråninger. Anvend ikke plæneklipperen på meget stejle skråninger.

11. Vær yderst forsigtig, når De bakker eller træk-

ker plæneklipperen imod Dem selv.

12. Stop bladet (bladene), hvis plæneklipperen

skal vippes i transportøjemed, når andre over- ader end græs krydses, og når plæneklippe- ren transporteres til og fra det område, hvor den skal anvendes.

13. Vip ikke plæneklipperen, når De tænder for

motoren, undtagen hvis plæneklipperen skal vippes for at starte den. I dette tilfælde må den ikke vippes mere end absolut nødvendigt, og kun den del, der vender væk fra operatøren, må løftes. Sørg altid for, at begge hænder er i betjeningspositionen, før plæneklipperen sættes tilbage på jorden.

14. Anbring ikke hænder og fødder i nær-

heden af eller under de roterende dele. Hold Dem til enhver tid på god afstand af udledningsåbningen.

15. Transportér ikke plæneklipperen, mens der er

16. Anvend ikke plæneklipperen i vådt græs.

17. Hold altid godt fast i håndtaget.

18. Tag ikke fat i de blotlagte skæreblade eller

skærekanter, når plæneklipperen løftes eller holdes.

19. Hold hænder og fødder på god afstand af de

roterende blade. Forsigtig - bladene fortsætter med at dreje rundt, efter at der er slukket for plæneklipperen.

20. Hold straks op med brugen, hvis noget

usædvanligt opdages. Sluk for plæneklippe- ren, og tag låsenøglen ud. Inspicér derefter plæneklipperen.

21. Forsøg aldrig at foretage indstillinger af klip-

pehøjden, mens plæneklipperen er i gang, hvis plæneklipperen har en funktion til justering af klippehøjde.

22. Frigør afbryderarmen, og vent, til bladene er

holdt op med at dreje rundt, inden der køres over indkørsler, stier, veje og grusbelagte områder. Fjern ligeledes låsenøglen, hvis De forlader plæneklipperen, rækker ud for at samle noget op eller for at få det af vejen eller af andre årsager, der kan distrahere Dem fra det, som De er i gang med.108 DANSK

23. Hvis plæneklipperen rammer et fremmedle-

geme, skal nedenstående trin følges: - Stop plæneklipperen, frigør afbryderarmen, og vent, indtil bladet er standset helt. - Fjern låsenøglen og akkuen. - Inspicér plæneklipperen grundigt for beskadigelse. - Skift bladet ud, hvis det på nogen måde er beskadiget. Reparér enhver skade, inden De igen starter plæneklipperen og fortsætter med at anvende den.

24. Start ikke plæneklipperen, mens De står foran

25. Hvis plæneklipperen begynder at vibrere unor-

malt (kontrollér straks) - inspicér for beskadigelse, - udskift eller reparér alle beskadigede dele, - kontrollér, om der er løse dele, og stram dem i så fald.

26. Ret aldrig udkastet materiale mod nogen.

Undgå udkastning af materiale mod en mur eller forhindring. Materiale kan blive kastet til- bage mod operatøren. Stop bladet når der køres overgrusoverader.

27. Undlad at trække plæneklipperen tilbage

medmindre det er absolut nødvendigt. Når du er nødt til at bakke plæneklipperen tilbage fra et hegn eller lignende forhindring, skal du se ned og bagud, før og mens du bevæger dig baglæns.

28. Sluk for motoren, og vent indtil bladet er helt

standset, før du fjerner græsfangeren. Vær opmærksom på, at bladene bevæger sig, efter at der er slukket.

29. Vær opmærksom på Deres fodfæste, hvis De

bruger maskinen på mudret jord, en våd skrå- ning eller et glat sted.

30. Undlad at nedsænke maskinen i en vandpyt.

31. Ved betjening af maskinen skal du være

opmærksom på rør og ledninger. Vedligeholdelse og opbevaring

1. Skift af sikkerhedsårsager slidte eller beska-

digede dele ud med nye. Anvend kun originale udskiftningsdele og originalt tilbehør.

2. Inspicer og vedligehold plæneklipperen

3. Når den ikke er brug, skal du opbevare plæne-

klipperen utilgængeligt for børn.

4. Hold alle møtrikker, bolte og skruer

stramme for at sikre, at udstyret er i sikker funktionsstand.

Inspicér hyppigt græskurven for slitage eller for- ringelse. Kontrollér altid, at græskurven er tom inden opbevaring. Skift af sikkerhedsgrunde en udtjent græskurv ud med en fabriksny.

7. Vær påpasselig, når plæneklipperen justeres,

således at De ikke får ngrene i klemme mel- lem plæneklipperens roterende blade og de faste dele.

8. Kontrollér med jævne mellemrum bladets

befæstelsesbolt for den rigtige stramning.

9. Lad altid plæneklipperen køle af, inden den

opmærksom på, at bladene stadig kan bevæge sig, selv om der er slukket for maskinen.

11. Fjern eller ændr aldrig sikkerhedsanordninger.

Kontroller regelmæssigt at de fungerer ordent- ligt. Gør aldrig noget som kan interferere med den tilsigtede funktion af en sikkerhedsanord- ning eller for at reducere beskyttelsen fra en sikkerhedsanordning.

12. Lad ikke maskinen ligge uovervåget udendørs

13. Undgå direkte sollys og regn ved opbevaring

af maskinen, og opbevar den på et sted, hvor det ikke bliver varmt eller fugtigt. Brug og vedligeholdelse af batteriet

1. Oplad kun med den oplader, som producenten

angiverEnoplader,derpassertiléntypebatteri, kan forårsage brand, hvis den anvendes med et andet batteri.

2. Brug kun el-værktøjer sammen med de tilhø-

holdes borte fra andre metalgenstande som papirclips, mønter, nøgler, søm, skruer og andre små metalgenstande, der kan skabe forbindelse mellem terminalerne. Hvis batteriets terminaler kortsluttes, kan det forårsage brand.

4. I tilfælde af misbrug kan der sprøjte væske ud

fra batteriet. Undgå kontakt. Skyl med vand, hvis De kommer i kontakt med væsken. Søg læge, hvis De får væske i øjet. Væske, der sprøjterudfrabatteriet,kanmedføreirritationeller forbrændinger.

5. Undlad at bruge en akku eller maskine, der

er beskadiget eller ændret. Beskadigede eller ændrede batterier kan fungere uforudsigeligt og medføre brand, eksplosion eller risiko for personskade.

6. Undlad at udsætte en akku eller maskine for

brand eller høje temperaturer. Udsættelse for brand eller temperaturer på over 130 °C kan med- føre eksplosion.

7. Følg alle instruktioner vedrørende opladning,

og undlad at oplade akkuen eller maskinen uden for det temperaturinterval, der er angivet i instruktionerne. Opladning, der udføres forkert eller ved temperaturer uden for det angivne tem- peraturinterval, kan beskadige batteriet og med- føre øget risiko for brand. Elektrisk sikkerhed og batterisikkerhed

1. Undlad at kaste batterierne i åben ild.

Cellenkaneksplodere.Tjekdelokaleregler for eventuelle særlige instruktioner vedrørende bortska󰀨else.

2. Undlad at åbne eller mishandle batterierne.

Lækketelektrolyterætsendeogkanmedføreska- derpåøjneneellerhuden.Denkanværegiftig, hvis den indtages.

3. Undlad at oplade batteriet i regnvejr eller

4. Oplad ikke batteriet uden døre.

5. Håndter ikke oplader, herunder opladerstik, og

opladerterminaler med våde hænder.109 DANSK

6. Undlad at udskifte batteriet i regnvejr.

7. Undgå at gøre batteriets terminal våd med

væsker som f.eks. vand eller at nedsænke bat- teriet. Undlad at lade batteriet ligge i regnvejr eller at oplade, bruge eller opbevare batteriet på et fugtigt eller vådt sted. Hvis terminalen bliver våd, eller der kommer væske ind i batteriet, kan batteriet blive kortsluttet, og der er risiko for overophedning, brand eller eksplosion.

9. Undlad at udskifte batteriet med våde hænder.

10. Undgå farlige miljøer. Brug ikke maskinen på

fugtige eller våde steder, og udsæt den ikke for regn. Hvis der kommer vand ind i maskinen, øger det risikoen for elektrisk stød.

11. Hvis akkuen bliver våd, skal du tømme vandet

ud og derefter tørre den med en tør klud. Tør akkuen helt på et tørt sted før brug. Service

1. Få udført service på el-værktøjet hos en auto-

riseret mekaniker, og brug kun tilsvarende reservedele.Dervedvedligeholdesel-værktøjets sikkerhed.

2. Udfør aldrig service på beskadigede akkuer.

Service på akkuer må kun udføres af producenten eller af autoriserede reparatører. GEM DENNE BRUGSANVISNING. ADVARSEL: LAD IKKE bekvemmelighed eller kendskab til produktet (opnået gennem gentagen brug) forhindre, at sikkerhedsforskrifterne for produktet nøje overholdes. MISBRUG eller forsømmelse af at følge de i denne brugsvejledning givne sikkerhedsforskrifter kan føre til, at De kommer alvorligt til skade. Vigtige sikkerhedsinstruktioner for akkuen

1. Læs alle instruktioner og advarselsmærkater

på (1) akku-opladeren, (2) akkuen og (3) pro- duktet, som anvender akku.

2. Adskil eller ændr ikke akkuen. Det kan mulig-

tiden er blevet stærkt afkortet. Fortsat anven- delse kan resultere i risiko for overophedning, forbrændinger og endog eksplosion.

4. Hvis De har fået elektrolytvæske i øjnene,

skal De straks skylle den ud med rent vand og derefter øjeblikkeligt søge lægehjælp. I modsat fald kan De miste synet.

5. Vær påpasselig med ikke at komme til at kort-

slutte akkuen: (1) Rør ikke ved terminalerne med noget ledende materiale. (2) Undgå at opbevare akkuen i en beholder sammen med andre genstande af metal, for eksempel søm, mønter og lignende. (3) Udsæt ikke akkuen for vand eller regn. Kortslutning af akkuen kan forårsage en kraftig øgning af strømmen, overophedning, mulige forbrændinger og endog værktøjstop.

6. Opbevar og brug ikke maskinen og akkuen

på steder, hvor temperaturen muligvis kan nå eller overstige 50 °C.

7. Lad være med at brænde akkuen, selv ikke i til-

fælde, hvor den har lidt alvorlig skade eller er fuldstændig udtjent. Akkuen kan eksplodere, hvis man forsøger at brænde den.

8. Slå ikke søm i, skær ikke i, knus, kast, tab ikke

akkuen og stød ikke akkuen mod en hård gen- stand. Sådan adfærd kan muligvis resultere i en brand, overdreven varme eller eksplosion.

9. Anvend ikke en beskadiget akku.

10. De indbyggede litium-ion-batterier er underlagt

lovkrav vedrørende farligt gods. Vedkommercieltransport,f.eks.aftredjeparts transportselskaber, skal særlige krav til forpakning og mærkning overholdes. Vedforberedelseafudstyrettilforsendelseskaldu kontakte en ekspert i farligt gods. Overhold også eventuelmeredetaljeretnationallovgivning. Tape eller tildæk åbne kontakter, og pak batteriet på enmåde,sådetikkekanyttesigrundtipakningen.

11. Når akkuen bortska󰀨es, skal du fjerne den fra

maskinen og bortska󰀨e den på et sikkert sted. Følg de lokale love vedrørende bortska󰀨elsen af batterier.

13. Hvis maskinen ikke skal bruges i længere

tid ad gangen, skal du fjerne batteriet fra maskinen.

14. Akkuen kan muligvis under og efter brug være

varm, hvilket kan forårsage forbrændinger eller lavtemperaturforbrændinger. Vær påpas- selig med håndtering af varme akkuer.

15. Rør ikke terminalen på maskinen straks efter

brug, da den bliver varm nok til at forårsage forbrændinger.

16. Sørg for, at spåner, støv eller jord ikke sætter

sig fast i akkuens terminaler, huller og riller. Det kan forårsage opvarmning, antændelse, sprængningogfunktionsfejlimaskineneller akkuen, hvilket kan medføre forbrændinger eller personskade.

17. Medmindre maskinen understøtter brugen i

nærheden af elektriske højspændingslednin- ger, skal du ikke anvende akkuen i nærheden af elektriske højspændingsledninger. Det kan muligvismedførefunktionsfejlpåellernedbrudaf maskinen eller akkuen.

18. Opbevar batteriet utilgængeligt for børn.

GEM DENNE BRUGSANVISNING. FORSIGTIG: Brug kun originale batterier fra Makita. Brug af uoriginale Makita-batterier, eller batterier som er blevet ændret, kan muligvis medføre brud på batteriet, hvilket kan forårsage brand, per- sonskadeellerbeskadigelse.Detugyldiggørogså Makita-garantien for Makita-maskinen og opladeren.110 DANSK Tips til opnåelse af maksimal akku-levetid

1. Oplad akkuen, inden den er helt aadet. Stop

altid værktøjet, og oplad akkuen, hvis De bemærker, at værktøje󰀨ekten er aftagende.

2. Genoplad aldrig en fuldt opladet akku.

Overopladning vil afkorte akkuens levetid.

3. Oplad akkuen ved stuetemperatur ved 10 °C -

40 °C. Lad altid en varm akku få tid til at køle af, inden den oplades.

4. Når du ikke anvender akkuen, skal du fjerne

den fra maskinen eller opladeren.

5. Oplad akkuen, hvis De ikke skal bruge den i

længere tid (mere end seks måneder). SAMLING ADVARSEL: Vær altid sikker på, at låsenøg- len og akkuen er fjernet, inden De udfører noget arbejde på plæneklipperen.HvisDeikkefjerner låsenøglen og akkuen, kan det medføre alvorlig personskade forårsaget af utilsigtet start. ADVARSEL: Start aldrig plæneklipperen, medmindre den er fuldstændig samlet. Anvendelse af maskinen i kun delvist samlet tilstand kan medføre alvorlig personskade forårsaget af utilsigtet start. Montering af håndtaget BEMÆRKNING: Når du monterer håndtagene, skal du sørge for ikke at klemme ledningen mel- lem håndtagene. Hvis ledningen er beskadiget, fungerer plæneklipperkontakten muligvis ikke.

1. Juster hullet i det nederste håndtag med hullet i

det øverste håndtag, indsæt derefter bolten udefra, og tilspændderefterngermøtrikkenindefra.Udførden samme procedure på den anden side. ►Fig.1: 1. Nederste håndtag 2. Fingermøtrik 3. Bolt

på det nederste håndtag for at frigøre låsestiften. Udfør den samme procedure på den anden side. Løft håndta- get,ogdrejderefterknappenpåbeggesider90°.Sørg for,atknapperneerforsvarligtfastgjort. ►Fig.2: 1.Knap BEMÆRK: Ved at holde i håndtaget er det nemmere at frigøre låsestiften, når du trækker i knappen. Afmontering af komposteringsproppen

2. Løft komposteringsproppen lidt, og afmonter den

derefter. ►Fig.4: 1.Komposteringsprop Montering af græskurven

1. Tag det øverste klip på græskurven.

►Fig.5: 1. Øverste klip

2. Sæt rammen ind i græskurven så langt, den vil gå,

mens du holder i rammens håndtag. ►Fig.6: 1. Håndtag BEMÆRKNING: Sæt ikke håndtaget ind i græskur- ven. Sørg for at sætte rammen ind langs sømmen på græskurven.

3. Sørg for, at der ikke er noget, som hænger ned i

hjørnerneafgræskurven. ►Fig.7

for,atalleklippeneerforsvarligtfastgjorttilrammen. ►Fig.9: 1.Klip Montering eller afmontering af græskurven Følg nedenstående fremgangsmåde for at montere græskurven.

2. Hold i håndtaget på græskurven og sæt derefter

krogen på græskurven på stangen på plæneklipperens karosseri som vist i illustrationen. ►Fig.11: 1. Græskurv 2. Håndtag 3. Stang Foratfjernegræskurvenskalduåbnebagdæksletog derefterfjernegræskurvenvedatholdeihåndtaget. Montering af komposteringsproppen

1. Åbnbagdækslet,ogfjerndereftergræskurven.

►Fig.12: 1. Bagdæksel 2. Græskurv

2. Fastgør komposteringsproppen ved at skubbe

den så langt som muligt, så de fremspringende dele på komposteringsproppen passer ind i hullerne på maskinen. ►Fig.13: 1.Komposteringsprop2. Fremspringende del111 DANSK FUNKTIONSBESKRI- VELSE Isætning eller fjernelse af akkuen FORSIGTIG: Sluk altid for maskinen, før du monterer eller fjerner akkuen. FORSIGTIG: Hold maskinen og akkuen fast, når du monterer eller fjerner akkuen. Hvis du ikke holder maskinen og akkuen fast, kan de glide ud af dine hænder og resultere i skader på maskinen, akkuen og en personskade. FORSIGTIG: Sørg for, at akku-dækslet er låst inden brugen. Ellers kan mudder, snavs eller vand øve skade på produktet eller akkuen. FORSIGTIG: Installér ikke akkuen med magt. Hvisakkuenikkeglidernemtind,betyderdet,atden ikke sættes korrekt ind. FORSIGTIG: Hold godt fast i akku-dækslet, når du monterer eller afmonterer akkuen. Installation af akkuen:

1. Træk låsearmen op, og åbn derefter

katorlamperne vendt fremad. Sæt akkuen i maskinen, indtil den er låst med batterilåsearmen. ►Fig.15: 1. Indikatorlamper 2. Batterilåsearm BEMÆRK: Hvis batteriet skubbes lodret ovenfra, gør detmaskinensværereatytte,ogdeternemmereat montere batteriet. ►Fig.16

3. Sæt låsenøglen så langt ind, som den kan

komme, på det sted, der vises på illustrationen. ►Fig.17: 1. Låsenøgle

4. Lukakku-dækslet,ogtrykpådet,indtildetgåri

indgreb med låsearmen. Sådan fjerner du akkuen;

1. Træk låsearmen op, og åbn akku-dækslet.

2. Trykpåbatterilåsearmen,ogtrækderefterakkuen

ud af maskinen. ►Fig.18: 1. Batterilåsearm 2. Akku 3. Låsenøgle

3. Træk låsenøglen ud.

4. Luk akku-dækslet.

Beskyttelsessystem til maskinen/ batteriet Maskinenerudstyretmedetbeskyttelsessystemtil maskinen/batteriet.Dettesystemafbryderautomatisk strømmen til motoren for at forlænge maskinens og batteriets levetid. Maskinen stopper automatisk under brugen, hvis maskinen eller batteriet udsættes for et af følgende forhold: Overbelastningsbeskyttelse Når maskinen eller batteriet bruges på en måde, der får den/det til at forbruge en unormal mængde strøm, stopper maskinen automatisk, og hovedstrømlampen blinker grønt. Sluk i så fald for maskinen, og stop den anvendelse, der medførte, at maskinen blev overbela- stet. Tænd derefter for maskinen for at starte den igen. Beskyttelse mod overophedning Hvis maskinen eller akkuen er overophedet, stopper maskinen automatisk. Når maskinen er overophedet, lyserhovedstrømlampenrødt.Nårakkueneroverophe- det, blinker hovedstrømlampen rødt. Lad maskinen og/ eller batteriet køle af, før maskinen tændes igen. Beskyttelse mod overaadning Hvis batteriladningen er for lav, stopper maskinen auto- matisk, og hovedstrømlampen blinker rødt. I så fald skal du afmontere batteriet fra maskinen og oplade akkuen eller udskifte akkuen med en, der er fuldt opladet. Beskyttelse mod andre årsager Beskyttelsessystemeterogsådesignettilandre årsager, der kan beskadige maskinen og gør det muligt formaskinenatstoppeautomatisk.Benytfølgende fremgangsmådeforatfjerneårsagerne,nårmaski- nen er blevet midlertidigt stoppet eller stoppet under betjening.

1. Sluk for maskinen, og tænd den igen for at

2. Oplad batteriet/batterierne, eller udskift det/dem

med genopladet/genopladede batteri/batterier.

3. Lad maskinen og batteriet/batterierne køle af.

Hvisderikkekanndesnogenforbedringvedatgen- dannebeskyttelsessystemet,skaldetlokaleMakita- servicecenter kontaktes.112 DANSK Indikation af den resterende batteriladning Trykpåkontrolknappenpåakkuenforatfåvistden resterendebatteriladning.Indikatorlampenlyserinogle sekunder. ►Fig.19: 1. Indikatorlamper 2.Kontrolknap Indikatorlamper Resterende ladning Tændt Slukket Blinker 75% til 100% 50% til 75% 25% til 50% 0% til 25% Genoplad batteriet. Der er muligvisfejli batteriet. BEMÆRK: Afhængigt af brugsforholdene og den omgivende temperatur kan indikationen afvige en smule fra den faktiske ladning. BEMÆRK: Den første indikatorlampe (længst mod venstre)vilblinke,nårbatteribeskyttelsessystemet aktiveres. Kontrolpanel Kontrolpaneletharenhovedafbryderogknaptil tilstandsvalg. ►Fig.20: 1. Blød ingen belastning tilstandslampe 2.Støjreducerendetilstandslampe3.Knap til tilstandsvalg 4. Hovedstrømlampe 5.Hovedafbryder Hovedafbryder ADVARSEL: Sluk altid for hovedafbryderen, når maskinen ikke bruges. Trykpåhovedafbryderenforattændeformaskinen. Hovedstrømlampenlysergrønt.Trykpåhovedafbryde- ren igen for at slukke for maskinen. BEMÆRK:Hvishovedstrømlampenlyserrødt,eller den blinker rødt eller grønt, skal du se i instruktio- nernetilbeskyttelsessystemettilmaskinen/batteriet. BEMÆRK: Denne maskine har en funktion til auto- matisk slukning. For at undgå utilsigtet start slukker hovedafbryderenautomatisk,nårderikketrykkes påafbryderarmenogdrevarmen(hvisudstyret dermed) i en vis periode, efter at der tændes for hovedafbryderen. Knap til tilstandsvalg Dekanskiftedriftstilstandvedattrykkepåknappen til tilstandsvalg. Når der tændes for maskinen, starter maskinen i normal tilstand. Nårdertrykkespåknappentiltilstandsvalg,skifter maskinen til blød ingen belastning tilstand, og den bløde ingenbelastningtilstandslampelysergrønt.Idenbløde ingen belastning tilstand, kan du minimere start-chokket. Nårdutrykkerpåknappentiltilstandsvalgigen,skifter maskinentildenstøjreducerendetilstand,oglampentil støjreducerendetilstandlysergrønt.Idenstøjreduce- rendetilstandkandureducerestøjenundergræsslåning. Nårdertrykkespåknappentiltilstandsvalgigen,skifter maskinen til normal tilstand. Afbryderbetjening ADVARSEL: Inden akkuen installeres, skal De altid kontrollere, at afbryderarmen fungerer, som den skal, og returnerer til udgangsstillingen, når den slippes. Anvendelse af maskinen med en afbryder,derikkefungererkorrekt,kanføretil,at man mister herredømmet over maskinen med alvorlig personskade som følge. BEMÆRK: Plæneklipperen starter ikke, uden at De trykkerpåafbryderknappen,selvhvisafbryderarmen trækkes. BEMÆRK: Plæneklipperen starter muligvis ikke pga. overbelastning,hvisDeforsøgeratslåhøjtellertæt græssamtidig.Forøgisåfaldklippehøjden. Denneplæneklippererudstyretmedlåsenøglenog håndtagsknappen. Hvis du bemærker noget usæd- vanligtmedentenlåsenøglenellerafbryderen,skal du straks stoppe anvendelsen og få dem efterset hos nærmeste autoriserede Makita Servicecenter.

1. Monter akkuen. Sæt låsenøglen i, og luk derefter

2. Trykpåhovedafbryderen.

3. Trækafbryderarmenindmoddig,mensduholder

nedpåafbryderknappen.Frigørafbryderknappen,så snartmotorenbegynderatkøre. ►Fig.21: 1.Afbryderknap2.Afbryderarm BEMÆRK: Hvis låsenøglen ikke er indsat, blinker strømlampengrønt,nårDetrækkeriafbryderarmen.

4. Slipafbryderarmenforatstoppemotoren.

Indstilling af klippehøjden ADVARSEL: Stik aldrig en hånd eller et ben ind under plæneklipperen, når De indstiller klippehøjden. ADVARSEL: Sørg altid for, at armen passer ordentligt ind i rillen inden brugen. Klippehøjdenkanindstillesindenforetintervalmellem 20 mm og 100 mm. Fjernlåsenøglen,ogtrækderefterjusteringsarmentil klippehøjdeudadpåplæneklipperenskarosseri,ogyt dentildenønskedeklippehøjde. ►Fig.22: 1.Justeringsarmtilklippehøjde113 DANSK Tabellen nedenfor viser forholdet mellem nummeret på plæneklipperens karosseri og den omtrentlige klippehøjde. Nummer Klippehøjde 1 20 mm 2 26 mm 3 32 mm 4 40 mm 5 49 mm 6 59 mm 7 70 mm 8 81 mm 9 92 mm 10 100 mm Holddetnederstehåndtagmeddenenehånd,ogyt derefterjusteringsarmentilklippehøjdemeddenanden hånd. ►Fig.23: 1.Justeringsarmtilklippehøjde2. Nederste håndtag BEMÆRK:Talleneforklippehøjdemåkunbruges somretningslinje.Afhængigtafbrugsforholdene påplænenellerjordenkandenfaktiskegræshøjde afvigeensmuleiforholdtildenindstilledehøjde. BEMÆRK:Udførentestklipningpåetmindreiøjne- faldendestedforatopnådenønskedehøjde. Græsniveauindikator Græsniveauindikatoren viser mængden af det klippede græs. Når græskurven ikke er fuld, vil indikatoren bevæge sig, mens bladene kører. ►Fig.24: 1. Græsniveauindikator Når græskurven næsten er fuld, bevæger indikatoren sig ikke, mens bladene kører. Hold i dette tilfælde straks op med anvendelsen og tøm kurven. ►Fig.25: 1. Græsniveauindikator BEMÆRK: Denne indikator er en omtrentlig retnings- linje.Deterikkesikkert,atindikatorenfungererkor- rekt, det afhænger af forholdene i kurven. Indstilling af håndtagets højde Højdenafhåndtagetkanindstillestiltoniveauer.

1. Holdidetnederstehåndtag,ogdrejderefterknap-

pen90°,mensdutrykkerpåknappenpådetnederste håndtag for at frigøre låsestiften. Udfør den samme procedure på den anden side. ►Fig.26: 1. Nederste håndtag 2.Knap BEMÆRK: Ved at holde i håndtaget er det nemmere at frigøre låsestiften, når du trækker i knappen.

2. Justerhåndtagetshøjde,ogdrejderefterknappen

på begge sider 90°. Sørg for, at knapperne er forsvarligt fastgjort. ►Fig.27: 1.Knap Brug af komposteringsproppen Med komposteringsproppen kan du returnere det afklippedegræstiljordenudenatsamledetafklippede græs i græskurven. Når du bruger maskinen sammen medkomposteringsproppen,skaldusørgeforatfjerne græskurven. BEMÆRKNING: Når maskinen anvendes med komposteringsproppen, skal du sørge for, at den samlede længde af græs efter klipning er 30 mm eller mere, og at klippelængden er 15 mm eller mindre. ►Fig.28: (1) 30 mm eller mere (2) 15 mm eller mindre Brug af bagudledningen Når du anvender bagudledningen, kan du udlede det afklippedegræstiljordenfrabagsidenafmaskinen uden at samle det afklippede græs i græskurven. Nårdubetjenermaskinenvedbrugafbagudledningen, skaldusørgeforatfjernegræskurvenogkomposte- ringsproppen og lukke bagdækslet. Elektronisk funktion Maskinenerudstyretmedelektroniskefunktionerfor nembetjening.

• Konstanthastighedskontrolforbladrotation Elektronisk hastighedskontrol til at sikre konstant hastighed.Determuligtatfåenpænnish,fordi omdrejningshastighedenholdeskontantselv under belastning.

• Elektrisk bremse Dennemaskineerudstyretmedenelektrisk bremse. Hvis maskinen konsekvent undlader at stoppeplæneklipperbladenehurtigt,efterafbry- derarmen er sluppet, skal maskinen efterses hos et autoriseret Makita-servicecenter. ANVENDELSE Klipning ADVARSEL: Fjern grene og sten fra klip- ningsområdet inden klipningen. Fjern også på forhånd alt ukrudt fra klipningsområdet. ADVARSEL: Bær altid beskyttelsesbriller eller sikkerhedsbriller med sideafskærmning, når De anvender plæneklipperen. FORSIGTIG: Hvis afklippet græs eller et fremmedlegeme sætter sig fast inde i maskinens kabinet, skal De sørge for at fjerne låsenøglen og akkuen og bære handsker, før De fjerner græsset eller fremmedlegemet. BEMÆRKNING: Brug kun denne maskine til at slå græs. Undlad at klippe ukrudt med maskinen. ►Fig.29114 DANSK Hold godt fast i håndtaget med begge hænder, når De klippergræs.Retningslinjenforgræsklipningshastighed er cirka 7 til 14 meter for hver 10 sekunder. ►Fig.30 Centerstregernepåforhjuleneerretningslinjerforklip- pebredden.Klipistriber,idetcenterstregernebruges somretningslinjer.Overlapmedhalvdelentilentredje- delafdenforrigestribeforatklippeplænenjævnt. ►Fig.31: 1.Klipningsbredde2. Overlappende område 3. Centerstreg Skift klipningsretning hver gang for at forhindre, at græsmønsteret kun dannes i én retning. ►Fig.32 Kontrollérregelmæssigtgræskurvenforbortklippet græs. Tøm græskurven, før den bliver fuld. Inden hver periodisk kontrol skal De sørge for at stoppe plæneklip- perenogderefterfjernelåsenøglenogakkuen. BEMÆRKNING: Hvis plæneklipperen anven- des med græskurven fuld, kan der ikke opnås problemfri rotation af bladet, og motoren udsæt- tes for ekstra belastning, hvilket kan føre til sammenbrud. Klipning af en plæne med højt græs Forsøg ikke at slå langt græs på én gang. Slå i stedet græsset i trin. Lad der gå en dag eller to mellem klipnin- gerne, indtil plænen er ensartet kort. ►Fig.33 BEMÆRK:Klipningafhøjtgræstilenkortlængdei enenkeltarbejdsgangkanbevirke,atgræssetdør. Det afklippede græs kan også blokere plæneklippe- rens indvendige dele. BEMÆRK:Hvisderkonstateresujævnhederi længdenafgræsplænenellerdårligoveradeefter klipning, eller der konstateres fald i motorhastigheden under klipning, skal du sænke klippehastigheden eller hæveklippehøjden. Tømning af græskurven ADVARSEL: For at reducere risikoen for ulykker skal De med jævne mellemrum efterse græskurven for beskadigelse eller forringet styrke. Udskift om nødvendigt græskurven.

1. Frigørafbryderarmen.

3. Åbn bagdækslet, og tag græskurven ud ved at

holde i håndtaget. ►Fig.34: 1. Bagdæksel 2. Håndtag 3. Græskurv

VEDLIGEHOLDELSE ADVARSEL: Sørg altid for, at låsenøglen og akkuen er fjernet fra plæneklipperen, inden den stilles til opbevaring, eller De bærer plæneklip- peren, eller inden De foretager inspektion eller vedligeholdelse. ADVARSEL: Fjern altid låsenøglen, når plæ- neklipperen ikke er i brug. Opbevar låsenøglen på et sikkert sted, hvor børn ikke kan få fat i den. ADVARSEL: Bær altid handsker under udfø- relse af inspektion eller vedligeholdelse. ADVARSEL: Bær altid beskyttelsesbriller eller sikkerhedsbriller med sideafskærmning, før De foretager inspektion eller vedligeholdelse. BEMÆRKNING: Anvend aldrig benzin, rense- benzin, fortynder, alkohol og lignende. Det kan medføre misfarvning, deformering eller revner. ForatopretholdeproduktetsSIKKERHEDog PÅLIDELIGHED må reparation, vedligeholdelse eller justeringkunudføresafetautoriseretMakitaser- vicecenter eller fabriksservicecenter med anvendelse af Makita reservedele. Vedligeholdelse

1. Afmonter låsenøglen og akkuen, og luk derefter

2. Læg plæneklipperen på siden. Rengør græsafklip,

der er samlet på undersiden af plæneklipperdækket.

3. Hæld vand mod bunden af maskinen, hvor bladet

erfastgjort. BEMÆRKNING: Undlad at vaske maskinen med højtryksvand.

5. Inspicér de bevægelige dele for beskadigelse,

brud og slitage. Beskadigede eller manglende dele skal repareres eller udskiftes.

6. Opbevar plæneklipperen på et sikkert sted, der er

utilgængeligt for børn. Sådan bæres plæneklipperen FORSIGTIG: Før du bærer plæneklipperen, skal du sørge for, at akkuen og låsenøglen er afmonteret. Når plæneklipperen bæres, holdes i det bageste greb og den nederste holdedel på maskinens forside med to personersomvistiguren. ►Fig.35: 1. Nederste holdedel 2. Bageste greb115 DANSK Opbevaring FORSIGTIG: Når maskinen anbringes i opret- stående position, placeres maskinen på en ad og stabil overade. Hvis maskinen er placeret på en ustabiloverade,kanmaskinenvælteogforårsage personskade. Opbevar plæneklipperen indendørs på et køligt, tørt og aåststed.Opbevarikkeplæneklipperenogopladeren på steder, hvor temperaturen kan komme op på eller overstige 40 °C.

1. Afmonter akkuen og låsenøglen.

2. Drejknappen90°,mensdutrykkerpåknappen

på det nederste håndtag for at frigøre låsestiften. Udfør den samme procedure på den anden side, og fold derefter håndtaget. ►Fig.36: 1.Knap BEMÆRK: Ved at holde i håndtaget er det nemmere at frigøre låsestiften, når du trækker i knappen.

3. Drejknappenpåbeggesider90°.Sørgfor,at

knapperneerforsvarligtfastgjort. ►Fig.37: 1.Knap BEMÆRKNING: Pas på ikke at klemme lednin- gen, når håndtaget foldes sammen.

4. Løsnngermøtrikkernepåbeggesider,ogfold

derefterdetøverstehåndtagsomvistpåguren. ►Fig.38: 1. Fingermøtrik 2. Øverste håndtag

5. Placer maskinen i opretstående position.

BEMÆRK: Når plæneklipperen placeres i opretstå- ende position, skal du ikke kun holde i håndtaget, men holde i plæneklipperen karosseri og håndtag.

6. Opbevargræskurvensomvistpåguren.

►Fig.39: 1. Græskurv ►Fig.40: 1. Græskurv Afmontering eller montering af plæneklippperbladet ADVARSEL: Bladet drejer rundt i et par sekunder, efter at afbryderen er frigjort. Undlad at starte nogen betjening, før bladet er standset helt. ADVARSEL: Fjern altid låsenøglen og akkuen, når bladet afmonteres eller monteres. Forsømmelse af at fjerne låsenøglen og akkuen kan medføre alvorlig personskade. ADVARSEL: Brug altid handsker, når De håndterer bladet. BEMÆRKNING: Når du afmonterer eller mon- terer plæneklipperbladet, skal du brug den top- nøgle, der er inkluderet i maskinpakken. Fjernelse af plæneklipperbladet

1. Lægplæneklipperenpåsiden,såjusteringsarmen

tilklippehøjdeerpåundersiden.

2. For at låse bladet skal du indsætte stiften i hullet

på plæneklipperens karosseri så langt som muligt.

3. Drejbolteniretningenmoduretmedtopnøgle17.

►Fig.41: 1. Plæneklipperblad 2. Stift 3. Topnøgle

4. Fjernboltenogderefterplæneklipperbladet.

►Fig.42: 1. Bladunderstøttelse 2. Plæneklipperblad

3. Bolt 4. Fremspringende del

BEMÆRKNING: Når du monterer plæneklip- perbladet, skal du sørge for, at fremspringende dele på bladunderstøttelsen passer ind i hullerne i plæneklipperbladet. Montering af plæneklipperbladet ADVARSEL: Monter plæneklipperbladet med forsigtighed. Det har en øverste og nederste ade. ADVARSEL: Stram bolten godt til i retningen med uret for at fastgøre bladet. ADVARSEL: Sørg for, at plæneklipperbladet og alle fastgøringsdelene er monteret korrekt og strammet godt til. ADVARSEL: Følg altid instruktionerne i denne brugsanvisning, når De udskifter bladene. BEMÆRKNING: Når du tilspænder bolten for at montere plæneklipperbladet, skal du påføre 19 - 29 N•m som tilspændingsmoment (værdierne er kun til reference). BEMÆRKNING: Efter montering af plæneklip- perbladene skal du fjerne stiften fra plæneklippe- rens karosseri. For at montere plæneklipperbladene skal du udføre proceduren for afmontering i modsat rækkefølge.116 DANSK FEJLFINDING Udfør selv en inspektion, inden De anmoder om reparation. Hvis du opdager et problem, som ikke er forklaret i brugsanvisningen, må du ikke forsøge at skille maskinen ad. Rådfør Dem i stedet med et autoriseret Makita Servicecenter, og brug altid originale Makita udskiftningsdele til reparationer. Unormal tilstand Sandsynlig årsag (fejl) Afhjælpning Plæneklipperen starter ikke. Akkuen er ikke monteret. Monter den opladede akku. Akku-problem (underspænding) Genoplad akkuen. Udskift akkuen, hvis genoplad- ningenikkeere󰀨ektiv. Låsenøglen er ikke sat i. Sæt låsenøglen i. Motoren stopper efter kort tids brug. Akkuens ladeniveau er lavt. Genoplad akkuen. Udskift akkuen, hvis genoplad- ningenikkeere󰀨ektiv. Klippehøjdenerforlav. Forøgklippehøjden. Afskåret græs er tilstoppet i plæneklipperen. Fjerndettilstoppedegræsfraplæneklipperen. Maks.antalomdrejningerpr.minut (RPM) nås ikke. Akkuen er ikke sat ordentligt i. Installér akkuen som beskrevet i denne brugsanvisning. Akkuense󰀨ektmindskes. Genoplad akkuen. Udskift akkuen, hvis genoplad- ningenikkeere󰀨ektiv. Drivsystemetfungererikkekorrekt. Få et lokalt, autoriseret servicecenter til at reparere det. Plæneklipperbladet roterer ikke: Stopøjeblikkeligt plæneklipperen! Et fremmedlegeme, f.eks. en gren, har sat sig fast i nærheden af bladet. Fjernfremmedlegemet. Drivsystemetfungererikkekorrekt. Få et lokalt, autoriseret servicecenter til at reparere det. Unormal vibration: Stopøjeblikkeligt plæneklipperen! Bladet er ubalanceret, ekstremt eller uensartet slidt. Skiftbladetudmedetnyt. EKSTRAUDSTYR FORSIGTIG: Dette tilbehør og ekstraudstyr er anbefalet til brug med din Makita-maskine, der er beskrevet i denne brugsanvisning. Brug af andet ekstraudstyrellertilbehørkanmedførerisikofor personskade.Brugkunekstraudstyrellertilbehørtil det formål, det er beregnet til. HvisDebehøverhjælpvedvalgaftilbehørellerønsker yderligereinformationer,bedesDekontakteDeres lokale Makita servicecenter.
