Produkttype	Højtryksrenser
Mærke	Kärcher
Model	HD 8/18-4 M (HD 8184 M Plus)
Arbejdstryk	18 MPa (180 bar)
Vandmængde	12,5 l/min
Tilsluttet effekt	4,6 kW
Netspænding	400 V / 3 faser / 50 Hz
Hovedsikring	16 A (træg)
Beskyttelsestype	IPX5
Driftsvægt	41 kg
Mål (L × B × H)	455 × 400 × 700 mm (lavt styr)
Højde med højt styr	970 mm
Maks. indløbstemperatur	60 °C
Maks. indløbstryk	1 MPa
Min. indløbsmængde	12 l/min
Maks. sugehøjde	0,5 m
Pumpeolietype	15W40
Olie mængde	0,35 l
Lydtryksniveau	75 dB(A)
Garanteret lydeffektniveau	91 dB(A)
Hånd-arm vibration	2,3 m/s² (usikkerhed K=0,7)
Tilslutningssystem	EASY!Lock
Hovedfunktioner	Højtryk, rengøringsmiddel, rotadyse inkluderet (model Plus), tryk/flowregulering, pressostat
Vedligeholdelse	Ugentlig rensning af vandfilter, olieskift hver 500 timer eller 1 år
Sikkerhed	Recirkulationsventil, sikkerhedsventil, aftrækkerlås, sikkerhedsspærre
Vandforsyning	Netværkstilslutning eller sugetank (med kit)

Ofte stillede spørgsmål - HD 8184 M Plus Kärcher

Hvorfor starter min maskine ikke?

Kontroller først, at strømkablet ikke er beskadiget, og at netspændingen er korrekt (400V/3 faser). Hvis maskinen er overophedet, sæt kontakten på 0 og lad den køle af i 15 minutter før genstart. Ved vedvarende elektrisk fejl, kontakt serviceafdelingen.

Hvordan udlufter jeg maskinen før brug?

Skru dysen af lansen, åbn for vandtilførslen, og aktivér pistolen indtil der ikke er flere luftbobler. Hvis nødvendigt, lad den løbe i 10 sekunder, sluk, og gentag. Skru derefter dysen på igen.

Hvad gør jeg, hvis trykket er utilstrækkeligt?

Kontroller dysestørrelsen (kaliber 042 til denne model), rens filteret i vandtilslutningen, sørg for tilstrækkelig vandflow (min. 12 l/min), og udluft maskinen. Hvis problemet fortsætter, kontakt service.

Hvordan tilsætter jeg rengøringsmiddel korrekt?

Brug en skumlanse (tilvalg) med beholderen. Vælg den rigtige blænde (3 = høj flow, 2 = medium, 1 = lav). Fyld beholderen med Kärcher rengøringsmiddel, skru den på, og sæt lansen på pistolen. Spray på den tørre overflade og lad virke uden at tørre.

Hvorfor kommer der ikke nok rengøringsmiddel ud?

Fyld beholderen på skumlansen. Hvis flowet er lavt, monter en større blænde. Rens sugeslangen og skumdysen for rengøringsmiddelrester med varmt vand.

Hvordan beskytter jeg maskinen mod frost?

Opbevar maskinen i et frostfrit rum. Hvis ikke muligt, tøm vandet, og pump derefter en glykolbaseret frostvæske til biler ind i maskinen ved at lade den køre i maks. 1 minut indtil pumpen og rørledningerne er tomme.

Hvordan tapper jeg olien af pumpen?

Afbryd strømmen. Fjern dækslet (4 skruer), vip olieslangen nedad, fjern proppen, og lad olien løbe ud i en beholder. Sæt proppen i, vip slangen tilbage, fyld med 0,35 l 15W40 olie, sæt låg og dæksel på.

Hvad er den anbefalede vedligeholdelsesfrekvens?

Før hver brug: kontroller kablet og højtryksslangen (ingen skader) og tæthed (maks. 3 dråber/min). Hver uge: rens vandfilteret. Hver 500 driftstimer eller mindst 1 gang om året: få udført service hos serviceafdelingen (inkl. olieskift).

Kan jeg bruge genbrugsvand?

Ja, men genbrugsvand skal overholde grænseværdier: pH 6,5-9,5, ledningsevne maks. 2000 µS/cm, ingen slibende stoffer, kulbrinter <20 mg/l, chlorider <300 mg/l osv. Forurenet vand beskadiger maskinen.

Hvordan opbevarer jeg maskinen efter brug?

Luk for vandtilførsel, åbn pistolen for at udligne trykket, lås sikkerhedsspærren. Rul højtryksslangen op på tromlen (model MX) eller hæng den på holderen med elastik (model M). Rul strømkablet op omkring kabelholderen. Sænk styret, og opbevar maskinen indendørs.

BRUGSANVISNING HD 8184 M Plus Kärcher

Generelle henvisninger 55

Bestemmelsesmaessig anvendelse 55

Miljobeskyttelse 56

Sikkerhedsforskrifter 56

Betjeningselementer 56

Farvemærkning 56

Udpakning 56

Montering af tilbehør 57

Ibrugtagning 57

Betjening 58

Afbrydelse af driften 58

Afslutning af driften 58

Kun HD...M, HD...MX: Opbevaring af apparatet. 58

Frostbeskyttelse 58

Transport 59

Opbevaring. 59

Generelle henvisninger

Laes den originale driftsvejledning og de vedlagte sikkerhedshenvisninger inden apparatet tages i brug Forste gang. Bet

jen apparatet i henhold til disse.

Opbevar begge hæfter til senere brug eller tilkommende brugere.

Bestemmelsesmaassig anvendelse

Denne hojtryksrener maku kun anvendes til folgende arbejde:

Rengør maskiner, koretojer, bygninger, værktjoer og lignende genstandemehdogjtryksstralen.

Til genstridigt snavs anbefaler vi en rotordyse som specialtilbehør.

Ved HD...Plus er der indeholdt en rotordyse i leveringsomfangent.

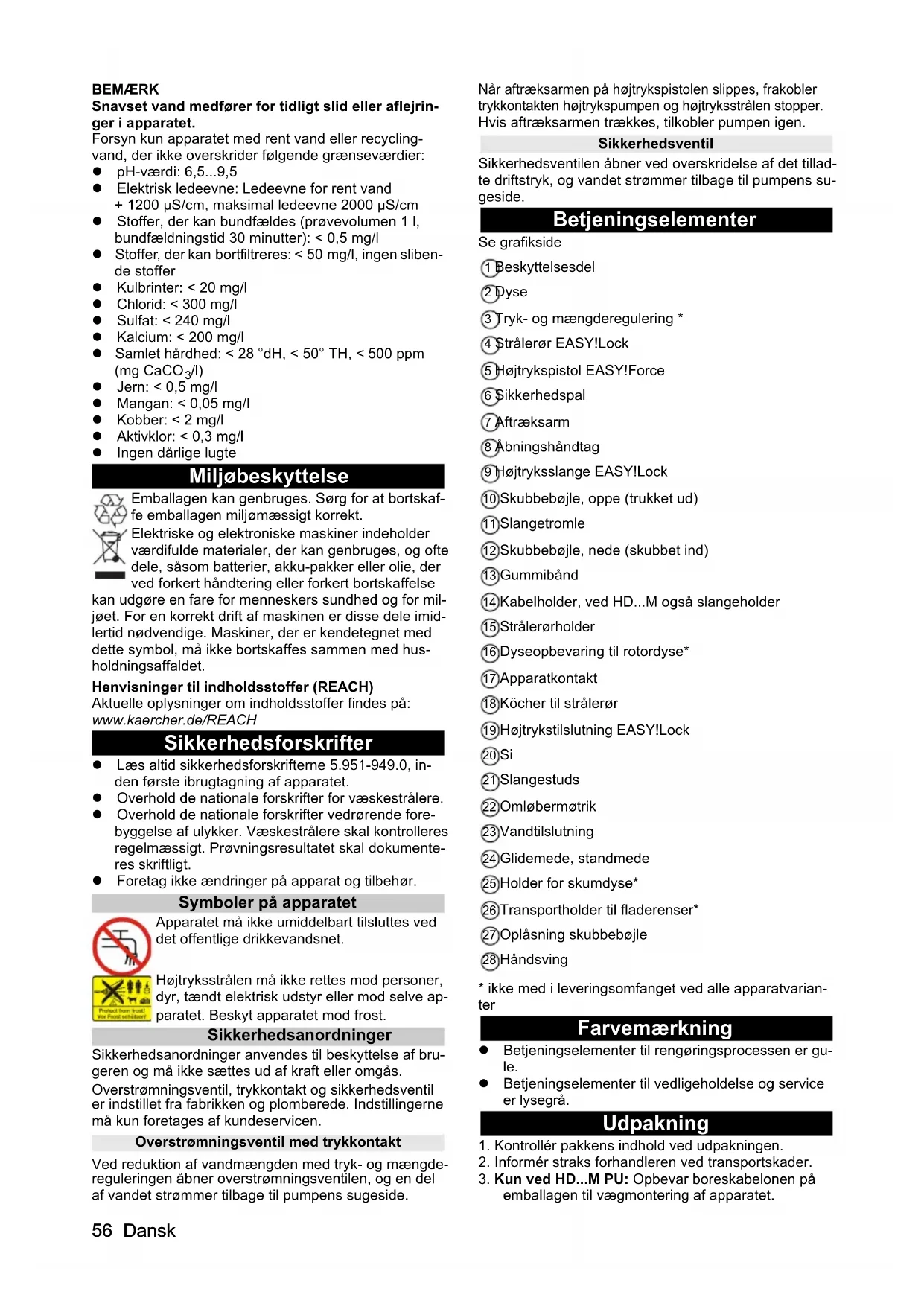

BEMERK

Snavset vand medforer for tidligt slid ellr aflejringer i apparatet.

Forsyn kun apparatet med rent vand aller recyclingvand, der/DDK overskrider fGlgende granseveerdier:

pH-vaardi:6,5...9,5
- Elektrisk leedeevne: Ledeevne for rent vand + 1200 μS/cm, maksimal leedeevne 2000 μS/cm
- Stoffer, der kan bundfaeldes (prövevolumen 1 l, bundfaelndningstid 30 minutter): < 0,5 mg/l
- Stoffer, der kan bortfiltreres: < 50 mg / l , ingen silibende stoffer
Kulbrimer: < 20mg / l
Chlorid: < 300mg / l
- Sulfat: < 240 mg/l
- Calcium: < 200 mg/l
Samlet harded: < 28^, < 50^, < 500ppm (mg CaCO_3/l )
Jern: < 0.5mg / l
- Mangan: < 0.05mg/l
Kobber: < 2mg / l
Aktivklor: < 0,3mg / l
- Ingen därlige lugte

Miljøbeskyttelse

Emballagen kan genbruges. Sorg for at bortskaffe emballagen miljømaessigt korrekt.

Elektriske og elektroniske maskiner indeholder værdifulde materialer, der kan genbruges, og ofte dele, sasom batterier, akku-pakker eller olie, der ved forkert handtering uller forkert bortskaffelse

kan udgore en fare for messengers sunded og for miljøet. For en korrekt drift af maskinen erppe dele imidertid ndvendige. Maskiner, der er kendetegnet med dette symbol, ma ikke bortskaffes sammen med husholdningsaffaldet.

Henvisninger til indholdsstoffer (REACH)

Sikkerhedsforskrifter

Laes altid sikkerhedsforskrifterne 5.951-949.0, in den forste ibrugtagning af apparatet.
Overhold de nationale forskrifter for væskestralere.
Overhold de nationale forskrifter vedrørende forebyggelse af ulykker. Væskestralere skal kontrolleres regelmaessigt. Provningsresultatet skal dokumenteres skriftligt.
- Foretag/DDringer papaatagtolbehr.

Symboler pa apparatet

Apparatet mä参加会议 umidelbergbart tilsluttes ved det offentlige drikkevandsnet.

Hojtryksstralen mä ikke rettes mod personer, dyr,ændt elektrisk udstyr eller mod delve apparatet. Beskyt apparatet mod frost.

Sikkerhedsanordninger

Sikkerhedsanordninger anwendes til beskytelse af brugen og ma ikke sættes ud af kraft eller omgås.

Overströmningsventil, trykkontakt og sikkerhedsventil er indstillet fra fabrikken og plomberede. Indstillingerne ma kun foretages af kundeservicen.

Overstromningsventil med trykkontakt

Ved reduktion af vandmaengden med tryk- og mængdereguleringen abner overstrømningsventilen, og en del af vandet strømmer tilbage til pumpens sugside.

När aftraeksarmen på højtrykspistolen slippes, frakobler trykkontakten højtrykspumpen og højtryksstralen stopper. Hvis aftraeksarmen trække, tilkobler pumpen iven.

Sikkerhedsventil

Sikkerhedsventilen abner ved overskridelse af det tilladte driftstryk, og vendet strømmer til pumpens sugeside.

Betjeningesegmenter

Segrafikside

1 Beskyttelsesdel
2Dyse
③ Tryk- og maengderegulering *
4StralererEASY!Lock
5 Hojtrykspistol EASY!Force
6 Sikkerhedspal
7Aftraeksarm
⑧ Abningshandtag
9 Hojtryksslang EASY!Lock
10Skubbebjle, oppe (trukket ud)
(1)Slangetromle
12Skubbebjole, nede (skubbet ind)
Gummiband
14Kabelholder, ved HD...M och slangeholder
(5)Strälerörholder
16Dyseopbevaring til rotordyse
(17)Apparatkontakt
(18)Kochertilstraleror
19Hojtrykstilslutning EASY!Lock
20Si
21Slangestuds
22Omlobermotrik
② Vandtilslutning
24Glidemede,standmede
25Holder for skumdyse*
26Transportholder til fladerenser
27Oplasningskubbebjole
28Handsving

• jegke med i leveringsomfanget ved alle apparatvarianter

Farvemærkning

• Betjeningselementer til rengøringsprocessen er gule.
• Betjeningselementer til vedligeholdelse og service er lysegrå.

Udpakning

1. Kontroller pakkens indhold ved udpakningen.
2. Informér straks forhandleren ved transportskader.
3. Kun ved HD...M PU: Opbevar boreskabelonen pa emballagen til vægmontering af apparatet.

Montering af tilbehør

Obs

Ved HD...M PU er der ikke indeholdt tilbehør i leveringsomfanget.

Obs

EASY!Lock-systemet forbinder komponenter vha. et hurtiggevind hurtigt og sikkert med kun en omdrejning.

Fig. A

1. Sæt højtryksdysen på strålerøret.
2. Montér omløbermøtrikken og spænd manuelt (EASY!Lock).
3. Forbind strålerøret med hjtrykspistolen, og spænd manuelt (EASY!Lock).
4. Løsn oplåsning skubbebøjle.
5. Traek skubbebogjlen ud til yderposition.

Ved apparater uden slangetromle:

1. Forbind højtryksslangen med hjtrykspistolen og apparatets hjtrykstilslutning, og spænd manuelt (EASY!Lock).

Ved apparatus med slangetromle:

1. Fjern kabelholderen på den formonterede højtryksslange, og rul slangen forsigtigt af tromlen.
2. Læg højtryksslangen strakt ud på gulvet.
3. Drej handsvinget i urets retning og rul samtidigt hjo tryksslangen op pa slangetromlen i ensartede lag. Sorg for, at slangen ikke knækkes.
4. Forbind højtryksslangen med højtrykspistolen, og spænd manuelt (EASY!Lock).

Ibrugtagning

Montering HD...M PU

△FARE

Fare for kvæstelse,fare pa grund af elektrisk stød Lad kun autoriserede fagfolk gennemfrole installatione af vandforsyningen, den elektriske tilslutning og et højtryksnet.

Omgivelsesbetingelser

Tør, frostfri omgivelse.
Ingen eksplosionsfare.
- Fast, jaevn underground eller baredygtig væg.
- Ma参加会议的主讲者在会场发言时，要特别注意：
- Tilgaardelig for vedligeholdelsesarbejder.
Vandaflob pa installationsstedet.

Fastgorelse af apparatet

Obs

Skruer og dyvler til fastgorelse af holderne er/DDe af leveringsomfanget. De skal indkobes ekstra og vare tilpasset til kravene pa monteringsstedet. Ndvendig slangediameter 6...8 mm.

△FARE

Fare for kvæstelser på grund af apparat, der falder ned

Tag ved valg af fastgorelseselementerne hensyn til apparatets vegt og monteringsstedets bareevne.

Fig.B

1Montering pa væg
②Monteringpagulv
③Monteringsabning
4 Holder

1. Marker borer i væg eller gulv med boreskabelonen.

2. Lav boringerne.

3. Monter holderen, spænd kun skruerne let.
4. Indstil holdernes afstand ved at dreje med en gaffelnøgle.
5. Spænd skruerne.
6. Montér apparatet.

Elektrisk tilslutning

△FARE

Fare for kvæstelse på grund af elektrisk stød

Forbind apparatet med det elektriske net vha. et stik. En\ ikke-separerbar forbindelse med strømnettet er forbudt.\ Stikket anvendes til netseparation.

HD...M PU: Den stromforsyning, der er ndvendig til drift af apparatet skal vare konstrueret til kontinuierlig drift.

HD...M PU: Strømførende dele, kabler og apparater i arbejdsområdet skal vare beskyttet mod vandstraler.

Tilslutting til en vandledning

ADVARSEL

Sundhedsfare pa ground af, at der Iober snavset vand tilbage i drikveandsnettet.

Overhold forskriterne fra vandforsyningsvirksomheden.

Iht. de gyldige forskrifter mä apparatet aldrig anwendes på drikkevandsnettet.uden systemadskiller. Anvend en systemadskiller fra KÄRCHER eller alternativt en systemadskiller iht. EN 12729 type BA. Vand, der er strommet gennem en systemadskiller, klassificeres som ikke drikkelig. Tilslut altid systemadskilleren ved vandforsyningen, aldrig direkte ved apparatets vandtil-slutning.

1. Kontroller vandforsyningen for tillobstryk, tillobstemperatur og tillobsmaengde. Krav, se afsnittet "Tekniske data".
2. Forbind apparatusets systemadskiller og vandtilsut- ning med en slange (min. lengde 7,5 m, min. diameter 1^n - Tillobsslangen er icike en del af leveringsomfangent.
3. Abn vandtillobet.

Opsugning af vand fra beholderen

1. Skru sugeslange (bestillingsnummer 4.440-207.0) og filter (bestillingsnummer 4.730-012.0) fast pa vandtilsutningen.
2. Udluft apparatuset.

Udluftning of apparatus

1. Skru dysen af straleroret.
2. Lad apparatet kore, indtil derkommen vand ud.uden bobler.
3. Lad apparatet kore i 10 sekunder ved udluftnings-problemer, og sluk derefter. Gentag processen flere gange.
4. Sluk apparatuset.
5. Skru dysen paigen.

Kun HD...M PU: Hojtryksinstallation

Ved installationen overholds de nationalt gaeldende forskrifter for fastinstallerede hojtryksrengoringsystemer.

1. Tilsnut apparatuset med en hjtryksslangeledning ved det fastinstallerede rornet.
2. Laeg det fastinstallerede rornet sadan, at det kun er nodvendigt med fa retningsaendringer.

3. Læg rørnettet til udigning af tryk- og varmeudvidelse med dæmpede lse og fast spændeband.

4. Min. ledningstvaersnit:

a Rorledninger: Nominal diameter DN 15 (1/2").

b Slangeledninger: Nominal diameter DN 6.

Betjening

△FARE

Fare for kvæstelse på grund af hjjtryksvandstråle

Fikser aldrig aftræksarm og sikringsarm i aktiveret position.

Anvend ikke hjtrykspistolen, hvis sikringsarmen er beskadiget.

Skub ved alt arbejde på apparatet højtrykspistolens sikkerhedspal fremad.

Abning/lu:kning af hojtrykspistolen

1. Abning af højtrykspistolen: Aktivér sikringsarmen og aftræksarmen.
2. Lukning af hojtrykspistolen: Slip sikringsarmen og aftraksarmen.

Drift med hojtryk

Apparatet kan anvendes staende aller liggende.

Obs

Apparatet er udstyret med en trykkontakt. Motoren starter kun, nar hojtrykspistol er abnet.

1. Apparat med slangetromle: Rul hojtryksslangen helt af slangetromlen.
2. Sæt apparatkontakten på "I".
3. Hojtrykspistolen aftikres, til dette formal skubbes hojtrykspistolens sikkerhedspal bagud.
4. Abn hojtrykspistolen.
5. Ved apparat med tryk- og mængderegulering: Indstil arbejdstrykket ved at dreje tryk- og mængdereguleringen.

Til drift med rengoringsmiddel skal der anvendes en bægerskumlanse (ekStraudstyr).

ADVARSEL

Sundhedsfare på grund af forkert handtering med rengøringsmidler

Overhold sikkerhedsanvisningerne på rengøringsmidlet.

BEM/ERK

Uegnede rengøringsmidler kan beskadige apparatet og den genstand, der skal rengøres.

Anvend kun rengøringsmidler, der er godkendt af KAR-CHER.

Overhold de doseringsanbefalinger og henvisninger, der er vedfogjet rengøringsmidlet.

KÄRCHER-rengöringsmidler garanter driftssikkert arbejde. Fä vores rädgivning ell er rekvirer vores katalog ell vores informationsblade til rengöringsmidlnerne.

Fig. C

1 Skumdyse
② Beholder
3 Blændesæt
Rengøringsmiddeltilsæting: 3=høj, 2=mellem, 1=lav
Sugeslange
Stralerer

1. Skru beholderen af.

2. Isaet den onskedede blende i sugeslangen.

3. Fyld rengoringsmiddel i beholderen.

4. Skru beholderen på skumdysen.
5. Fjern dysen på strålerøret.
6. Anbring skumdysen på højtrykspistolen, og spænd manuelt.
7. Tag hojtryksrenseren i drift.

Anbefalet rengøringsmetode

1. Spray en lille smule rengøringsmiddel på den tøre overflade og lad det virke (ikke tøre).
2. Skyl den Iøsnede snavs af med højtryksstrålen.

Skylining af skumlansen

Skumlansen skal skyllles after anvendelsen for at undgarengoringsmiddelaflejringer.

1. Skru beholderen af.
2. Hæld rengøringsmiddelrester tilbage i leveringsemballagen.
3. Fyld beholderen med rent vand.
4. Skru beholderen på skumdysen.
5. Anvend skumdysen ca. 1 minut for at skylle rengø-ringsmiddelrester ud.
6. Tøm beholderen.

Afbrydelse af driften

1. Luk hojtrykspistol, apparatet slukker.
2. Hjtrykspistolen sikres, til dette formål skubbes sik- kerhedspalen fremad.

Obs

Ved frakobling af apparatet reduceres vandtrykket med ca. 70% . Derved falder hjtrykspistolens aktiveringskraft, og apparatets levetid forges.

Fortsættelse af driften

1. Hojtrykspistolen aftikres, til dette formal skubbes sikkerhedspalen bagud.
2. Abn hojtrykspistol, apparatet taender igen.

Afslutning af driften

1. Luk vandtillbet.
2. Abn hojtrykspistolen.
3. Drej apparatkontakten hen på "I" og lad apparatet kore i 5 til 10 sekunder.
4. Luk hojtrykspistolen.
5. Drej apparatkontakten hen på "0/OFF".
6. Traek kun netstikket ud af stikontakten med torre hænder.
7. Fjern vandtillobet.
8. Abn hojtrykspistol, indtil apparatet er tryklost.
9. Hojtrykspistolen sikres, til dette formål skubbes sik- kerhedspalen fremad.

Kun HD...M, HD...MX: Opbevaring af apparatet

1. Stil stralererret med hojtrykspistolen i Köcher stralererret og lad den gai indgrebi stralerorholderen.
2. Rul netktablet rundt om kabelholderen.
3. HD...M: Rul højtryksslangen op, hæng den over slangeopbevaringen og sikr den med gummibänd. HD...MX: Rul højtryksslangen op på slangetromlen og klap handsvingets greb ned.
4. Tryk på oplåsning skubbebøjle og skub skubbebøjlen ind.

Frostbeskyttelese

BEM/ERK

Frost ødelægger et apparat, der ikke er tomt helt for vand.

Opbevar apparatet pa et frostfrit sted.

Hvis en frostfri opbevaring ikke er mulig:

1. Aftap vendet.
2. Pump almindeligt frostbeskyttelsesmidel gennem apparatet.
3. Lad apparatet kore i maksimalt 1 minut, indtil pumpen og ledningerne er tome.

Obs

Anvend almindeligt frostbeskyttelsesemiddel til motorkøretøjer pa glykolbasis. Overhold handteringsforskrifterne fra producenten af frostbeskyttelsesemidlet.

Transport

FORSIGTIG

Fare for kvaestelse, fare for beskadigelse

Vær opmaerkoms pa apparatets vægt ved transporten.

BEMERK

Beskyt hojtrykspistolens aftraeksarm mod beskadigelser.

1. Ved transport i koretojer sikres apparatet mod at glide aller veltte iht. til de gaeldende retningslinjer.
2. Ved transport over laengere strækninger, trækkes apparatet i skubbebjlen (ikke ved HD...M PU).
3. Op af trapper travakkes apparatet trin for trin. Glide-mederne beskytter huset mod beskadigelse (ikke ved HD...M PU).

Kun HD...M, HD...MX: Transportholder til fladerenser

1. Sæt fladerenserens tilstunningsstuds på transport-holderen ved hjtryksrenseren.
2. Skru omlobermøtrikken ca. 1 omdrejning pa.

Opbevaring

△FORSIGTIG

Fare for kvaestelse, fare for beskadigelse.
Vær opmaerkso ma apparatets vægt ved opbevaring.
1. Opbevar kun apparatet indenfor.

Fare for kvæstelser på grund af utilsigtet startende apparat og elektrisk stød.

Sluk apparatet inden alt arbejde og trak netstikket ud.

Sikkerhedsinspektion/vedligeholdelseseskontrakt

Du kan aftale en regelmaessig sikkerhedsinspektion med din forhandler erer indga en vedligeholdelseskontrakt. F a vores radgivning.

Inden haver drift

1. Kontroller tilslutningskabler for skader, lad straks et beskadiget kabel udskifte af den autoriserede kundeservice aller en autoriseret elektriker.
2. Kontroller højtryksslangen for beskadigelse, udskift straks en beskadiget højtryksslange.
3. Kontroller apparatet for tæthed. 3 dræber vand pr. minut er tilladt. Ved større utæthed kontaktes kun-deservicen.

Ugentlicht

1. Rens sien i vandtilslutningen.

Rensning af sien i vandtilslutningen

1. Skru omlobermøtrikken af.
2. Traek slangestudsen med si ud.
3. Rengør sien udvendigt og skyl den.

Bemark: Juster slangestudens sekskant ved tilslutning i apparatet.

1. Isaet slangestudsen med si.
2. Spænd omlobermøtrikken.

For hver 500 driftstimer, mindst hvert Å

1. Lad kundeservicen gennemfrole vedligeholdelsen af apparatet.
2. Skift oie.

Udskifting af olie

Obs

Olimænge og -type, se afsnittet "Tekniske data"

1. Drej 4 skruer ud.
2. Tag apparatkappen af.

Fig. D

1. Sving olieaftapningssslangen nedad og hold den over en olieopsamlingsbeholder.

2. Traek proppen ud af olieaftapningsslangen.

3. Tag daekslet af.
4. Tag skumstoffet ud af oliebeholderen.
5. Vent, indtil olien er Iobet helt ud.

Fig. E

1. Stik proppen i olieaftapningsslangen.
2. Sving olieaftapningsslangen op og lad den gä i ind-greb.
3. Pafyld den afmälte oliemaengde.
4. Isæt skumstoffet i oliebeholderen.
5. Anbring daekslet og tryk det fast.

Fig. F

Hjælp ved fejl

△FARE

Fare for kvæstelser på grund af'utiligtet startende apparat og elektrisk stød.

Sluk apparatet inden alt arbejde og træk netstikket ud. Lad kun elektriske komponenter kontrollere og reparere af den autoriserede kundeservice.

Kontakt en autoriseret kundeservice ved fejl, der/DDeknævnes i dette kapitel, i tvivlstilfælde aller after udtryk-kelig henvisning.

Apparatet kan ikke startes

• Kontroller tilstunningskablet for skader.
• Kontrolier netspaendingen.
  Er apparatuset overophedet: a Sæt apparatuskontakten på "0". b Lad apparatuset afkøle i mindst 15 minutter. c Sæt apparatuskontakten på "1".
• Ved elektrisk defekt kontaktes kundeservicen.

• Kontroller dysernes størrelse, ndvendig størrelse, se kapitlet "Tekniske data".
• Udluft apparatuset, se kapitlet "Udluftning af apparatuset".
  Rens sien i vandtilsutningen.
• Kontroller vandtillobsmængden, nødvendig maengde, se kapitlet "Tekniske data".
  Rengör dysen.
• Ved behov kontaktes kundeservicen.

Pumpe utæt

Op til 3 draber vandudstromning pr. minut er tilladt.
- Ved kraftig utaethed skal apparatet kontrolleres af kundeservicen.

Pumpen banker

• Kontroller vandtilledningen for tæthed.
• Udluft apparatet, se kapitlet "Udluftning af apparatet".
• Ved behov kontaktes kundeservicen.

Rengoringsmiddeltilsætning for lav

Pafyld skumdysens baeger.
Sæt den større blænde på sugeslangen.

• Kontrolier sugeslangen og skumdysen for aflejringer fra rengøringsmiddel. Fjern aflejringer med lunkent vand.

Anvend kun originaltilbehør og -reservedele. De er en garanti for en sikker og fejlfri drift af maskinen. Informationer om tilbehør og reservationele vindes pa www.kaercher.com.

Garanti

I de enkelte lande gelder de af vore forhandiere fastlagte garantibetingelser. Eventuelle fejl pa maskinen afhjelpes Gratis inden for garantien, safremt fejen kan tilskrives en materiale-ller Produktionsfejl. Hvis du onsker at gore garantien geldende, bedes du henvende dig til sin forhandler aller narmeste kundeservice medbringende kvittering for kobet. (Se adressen pa bagsiden)

Tekniske data

HD 6/15		M	HD 6/15MX	HD 6/15M PU	HD 7/17M	HD 7/17MX	HD 7/17M PU	HD 7/14-4 M
Elektrisk tilstluting
Netspænding V 230 230 230 400 400 400 230
F a s e		~	1	1	1	3	3	3
Netfrekvens Hz 50 50 50 50 50 50 50
Tilstluntingsledning kW 3,1 3,1 3,1 4,2 4,2 4,2 3,4
Kapslingsklasse		IPX5	IPX5	IPX5	IPX5	IPX5	IPX5	IPX5
Netsikring (træg)		A 16 16	16 16 16	16 16
Forlæŋgerkabel 30 m		mm2	2,5 2,5	2,5 2,5	2,5 2,5	2,5
Vandtilslutting
Tilløbstryk (maks.)		MPa	1	1	1	1	1	1
Tilløbstemperatur (maks.)		°C	60 60 60	60 60 60	60 60
Tilløbsmængde (min.)		l/min	12 12 12	12 12 12	12 12
Indsugningshøjde (maks.)		m	0,5 0,5	0,5 0,5	0,5 0,5	0,5
Effektdata apparatus
Standarddysens dysestørrelse		-- 033 033	033 033	038 038	038 043
Driftstryk		MPa	15	15	15	17	17	14
Driftsovertryk (maks.)		MPa	22,5	22,5	22,5	25,5	25,5	21
Transportmængde, vand		l/min	9,3	9,3	9,3	11,5	11,6	11,5
Højtrykspistolens tilbageslagskraft		N	21,3	21,3	21,3	21,3	21,3	21,3
Mål og vægt
Typisk driftsvægt		kg	30	33	25	32	35	27
Laengde		mm	455 455	290 455	455 290	455
Bredde		mm	400 400	300 400	400 300	400
Højde, skubbebøjle nede, (oppe)		mm	700 (970)	890 (970)	565 700 (970)		890 (970)	565 700 (970)
Oliemængde		I	0,25	0,25	0,25	0,20	0,20	0,35
Olietype		Type	15W40	15W40	15W40	15W40	15W40	0W40
Beregnede værdier iht. EN 60335-2-xx
Hand-arm-vibrationsværdi		m/s2	2,4 2,8	2,4 3,0	2,9 3,0	2,7
Usikkerhed K m/s2		0,7 0,8 0,7	0,8 0,8	0,8 0,8
Lydtryksniveau		dB(A)	74	74	76	79	78	79
Usikkerhed KpA		d	B	(	A)	3	3	3
Lydeffektniveau LWA + usikkerhed KWA		dB(A)	90	90	92	95	94	84
			HD 7/14-4 MX	HD 7/16-4 M	HD 7/16-4 MX	HD 8/18-4 M	HD 8/18-4 MX	HD 8/18-4 M PU
Elektrisk tilstluting
Netspænding		V	230	400	400	400	400	400
Fase		~	1	3	3	3	3	3
			HD 7/14-4	HD 7/16-4	HD 7/16-4	HD 8/18-4	HD 8/18-4	HD 8/18-4
			MX	M	MX	M	MX	PU
Netfrekvens Hz 50 50 50 50 50 50
Tilslutningsledning kW 3,4 4,2 4,2 4,6 4,6 4,6
Kapslingsklasse IPX5 IPX5 IPX5 IPX5 IPX5
Netsikring (træg) A 16 16 16 16 16
Forlængerkabel 30 m mm	2	2,5 2,5 2,5 2,5 2,5 2,5
Vandtilslutning
Tilløbstryk (maks.)		MPa	1	1	1	1	1	1
Tilløbstemperatur (maks.)	°C	60 60 60 60 60 60
Tilløbsmænge (min.)	l/min	12 12 12 12 12 12
Indsugningshøjde (maks.)		m	0,5	0,5	0,5	0,5	0,5	0,5
Effektdata apparatus
Standarddysens dysestørrelse		--	043	042	042	042	042	042
Driftstryk		MPa	14	16	16	18	18	18
Driftsovertryk (maks.)		MPa	21	24	24	27	27	27
Transportmænge, vand		l/min	11,5	11,6	11,6	12,5	12,5	12,5
Højtrykspistolens tilbageslagskraft		N	21,3	21,3	21,3	21,3	21,3	21,3
Mål og vægt
Typisk driftsvægt		kg	42	40	43	41	44	36
Længde		mm	455	455	455	455	455	290
Bredde		mm	400	400	400	400	400	300
Højde, skubbebøjle nede, (oppe)		mm	890 (970)	700 (970)	890 (970)	700 (970)	890 (970)	565
Oliemænge		I	0,35	0,35	0,35	0,35	0,35	0,35
Olietype		Type	0W40	15W40	15W40	15W40	15W40	15W40
Beregnede værdier iht. EN 60335-2-xx
Hænd-arm-vibrationsværdi	m/s2	2,7 2,4	2,5 2,3 2,3 2,3
Usikkerhed K	m/s2	0,8 0,7 0,7 0,7 0,7 0,7
Lydtryksniveau		dB(A)	69	70	72	75	73	76
Usikkerhed KpA		dB(A)	3	3	3	3	3	3
Lydeffektniveau LWA + usikkerhed KWA		dB(A)	85	86	88	91	89	92

Der tages forbehold for tekniske aendringer.

EF-overensstemmelseserklaering

Hermed erklærer vi at nedenstaende maskine på grund af sinudformning og konstruktion i den udforelse, i hvilen den saelges.afos, overholder EU-directivernes relevante, grundlaeggendesikkerheds- og sundhedsmaesige krav. Hvis maskinen ændres utden aftale med os, mister dette attest singyldighed.

Produkt: Hojtryksrenser

Type: 1.150-xxx

Anvendt overensstemmelsesvurderingsproces

2000/14/EF: Tillæg V

Lydeffektniveau dB(A)

	mål't	garanteret
HD 6/15 M	87	90
HD 6/15 MX	87	90
HD 6/15 M PU	90	92
HD 7/17 M	92	95
HD 7/17 MX	91	94
HD 7/17 M PU	92	95
HD 7/14-4 M	81	84
HD 7/14-4 MX	82	85
HD 7/16-4 M	83	86
HD 7/16-4 MX	86	88
HD 8/18-4 M	88	91
HD 8/18-4 MX 87 89
HD 8/18-4 M PU 90 92

Underskriverne handler på forretningsledelsens vegne og med dennesfuldmagt.

Sikkerhetshenvisninger 62

Betjeningselementer. 6 3

Fargemerking 63

Utpakking 63

Montere tilbehør 63

Igangsetting 63

Bettjing 64

Avbrytdriften 65

Avslutte driften 65

Kun HD...M, HD...MX: Oppbevare apparatet . . . . 65

Frostbeskyttelse 65

Transport 65

Lagring 65

For vanskelige flekker anbefaler vi et rotormunnystykke som spelsialtilbehør.

For HD...Plus er et rotormunnystykke del av leveringsinnholdet.

OBS

Skittent vann foor til tidligere slitasje eller avleiringer i apparatet.

Forsyn apparatet kun med rent vann eller resirkulert vann, ikke overskrid følgende grenseverdier:

pH-verdi: 6,5...9,5
- elektrisk leedeevne: Ledeevne for ferskvann
+1200 S / cm , maks. leedeevne 2000 S / cm
- sedimenterbare stoffer (provevolum 1 l, bunnfellingstid 30 minutter): < 0.5mg / l
- stoffer som kan filtreres ut: < 50 mg/l , ingen slipemidler
- Hydrokarboner: < 20mg/l
Klorid: < 300~mg / l
- Sulfat: < 240 mg/l
Kalsium: < 200mg / l
Total hardhet: < 28^, < 50^, < 500ppm (mg CaCO_3 / l )
Jern: < 0.5mg / l
- Mangan: < 0.05mg/l
Kobber: < 2mg / l
Aktiv klor: < 0,3mg / l
fritt for faele lukter

Miljøvern

Materialiet i emballasjen kan resirkuleres. Kvitt deg med emballasjen pa miljøvennlig mate.

Elektriske og elektroniske apparater ineholder verdifulle resirkulerbare materialer og ofte deler batterier, batteripakker erler olje. Disse kan utgjo re en potensiell fare for helse og miljo ved feil bruk ell feil avfallsbehandling. Disse delene er imidlertid ndvendige for korrekt drift av apparatet. Apparater merket med dette symbolet skal ikke kastes i husholdningsavfallet.

Anvisninger om innhold (REACH)

Aktuell informasjon om stoffene i innholdet finner du under: www.kaercher.de/REACH

Sikkerhetshenvisninger

Apparatet mä ikke umiddelbart kobles til det offentlige drikkevannsnettet.

Ikke rett hoytrykksstralen mot personer, dyr, aktiv elektrisk utrustning ellmot selve apparatet. Beskytt apparatet mot frost.

For apparater med slangetrommel:

Frost ødelegger apparatet hvis det ikke er halt tomt for vann.

Oppbevar apparatet pa et frostfritt sted.

Apparatet kan ikke startes

Anvendte samsvarsvurderingsprossesser

2000/14/EF:Vedlegg V

Lydeffektnivá dB(A)

	mål't	garantert
HD 6/15 M	87	90
HD 6/15 MX	87	90
HD 6/15 M PU	90	92
HD 7/17 M	92	95
HD 7/17 MX	91	94
HD 7/17 M PU	92	95
HD 7/14-4 M	81	84
HD 7/14-4 MX	82	85
HD 7/16-4 M	83	86
HD 7/16-4 MX	86	88
HD 8/18-4 M	88	91
HD 8/18-4 MX	87	89
HD 8/18-4 M PU	90	92
