BRUGSANVISNING DUR192LZ MAKITA

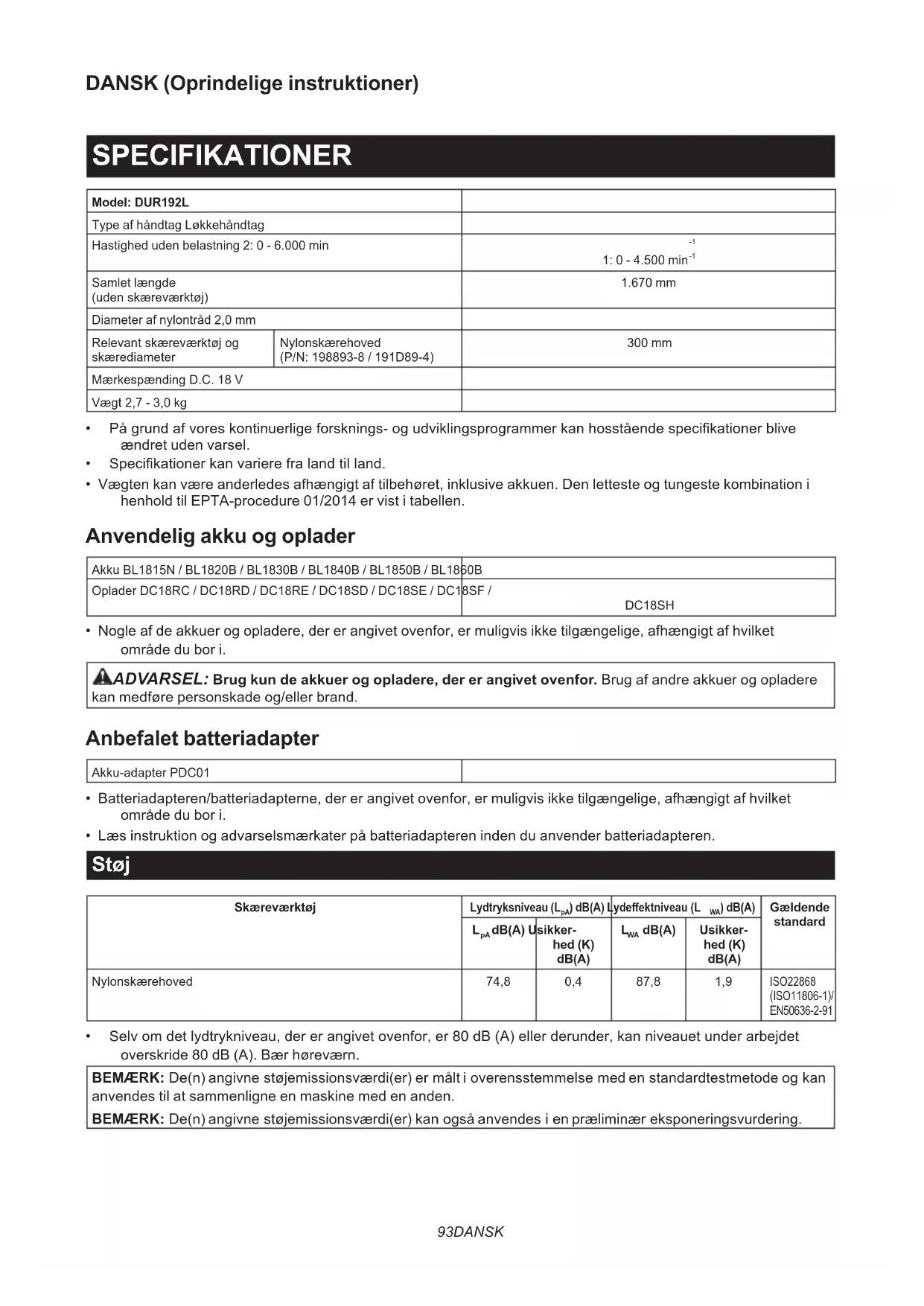

Akku græstrimmer BRUGSANVISNING 93

Samlet længde (udenskæreværktøj)

Diameter af nylontråd 2,0 mm Relevantskæreværktøjog skærediameter Nylonskærehoved (P/N: 198893-8 / 191D89-4) 300 mm Mærkespænding D.C. 18 V Vægt 2,7 - 3,0 kg

• Pågrundafvoreskontinuerligeforsknings-ogudviklingsprogrammerkanhosståendespecikationerblive ændret uden varsel.

• Specikationerkanvarierefralandtilland.

• Vægten kan være anderledes afhængigt af tilbehøret, inklusive akkuen. Den letteste og tungeste kombination i henhold til EPTA-procedure 01/2014 er vist i tabellen. Anvendelig akku og oplader Akku BL1815N / BL1820B / BL1830B / BL1840B / BL1850B / BL1860B Oplader DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF / DC18SH

• Nogle af de akkuer og opladere, der er angivet ovenfor, er muligvis ikke tilgængelige, afhængigt af hvilket område du bor i. ADVARSEL: Brug kun de akkuer og opladere, der er angivet ovenfor. Brug af andre akkuer og opladere kan medføre personskade og/eller brand. Anbefalet batteriadapter Akku-adapter PDC01

• Batteriadapteren/batteriadapterne, der er angivet ovenfor, er muligvis ikke tilgængelige, afhængigt af hvilket område du bor i.

• Læs instruktion og advarselsmærkater på batteriadapteren inden du anvender batteriadapteren. Støj Skæreværktøj Lydtryksniveau (L

• Selvomdetlydtrykniveau,dererangivetovenfor,er80dB(A)ellerderunder,kanniveauetunderarbejdet overskride 80 dB (A). Bær høreværn. BEMÆRK:De(n)angivnestøjemissionsværdi(er)ermåltioverensstemmelsemedenstandardtestmetodeogkan anvendes til at sammenligne en maskine med en anden. BEMÆRK:De(n)angivnestøjemissionsværdi(er)kanogsåanvendesienpræliminæreksponeringsvurdering.94 DANSK ADVARSEL: Bær høreværn. ADVARSEL: Støjemissionen under den faktiske anvendelse af maskinen kan være forskellig fra de(n) angivne værdi(er), afhængigt af den måde hvorpå maskinen anvendes, især den type arbejdsemne der behandles. ADVARSEL: Sørg for at identicere de sikkerhedsforskrifter til beskyttelse af operatøren, som er base- ret på en vurdering af eksponering under de faktiske brugsforhold (med hensyntagen til alle dele i brugscy- klussen, f.eks. de gange, hvor maskinen er slukket, og når den kører i tomgang i tilgift til afbrydertiden). Vibration Skæreværktøj Venstre hånd Højre hånd Gældende standard

Nylonskærehoved 2,5 1,5 2,5 1,5 ISO22867 (ISO11806-1) BEMÆRK: De(n) angivne totalværdi(er) for vibration er målt i overensstemmelse med en standardtestmetode og kan anvendes til at sammenligne en maskine med en anden. BEMÆRK: De(n) angivne totalværdi(er) for vibration kan også anvendes i en præliminær eksponeringsvurdering. ADVARSEL: Vibrationsemissionen under den faktiske anvendelse af maskinen kan være forskellig fra de(n) angivne værdi(er), afhængigt af den måde hvorpå maskinen anvendes, især den type arbejdsemne der behandles. ADVARSEL: Sørg for at identicere de sikkerhedsforskrifter til beskyttelse af operatøren, som er baseret på en vurdering af eksponering under de faktiske brugsforhold (med hensyntagen til alle dele i brugscyklussen, f.eks. de gange, hvor maskinen er slukket, og når den kører i tomgang i tilgift til afbrydertiden). Symboler Følgende viser de symboler, der muligvis anvendes til udstyret. Sørg for, at du forstår deres betydning før brugen. Udvis særlig forsigtighed og opmærksomhed. Læsbetjeningsvejledningen. 15m(50FT) Hold en afstand på mindst 15 m. Fare; pas på kastede genstande. Brug aldrig metal- og plastikklinger. Bær beskyttelsesbriller og høreværn. Må ikke udsættes for fugt. Ni-MH Li-ion Kun for landene i EU Bortskaf ikke elektrisk udstyr eller batteri- pakkensammenmedhusholdningsa󰀨ald! I overensstemmelse med det europæiske direktivombortska󰀨elseafa󰀨aldfra elektriske og elektroniske produkter samt batterierogakkuer,samtbortska󰀨elseaf batterier og akkuer, og deres anvendelse i overensstemmelse med nationale love skal elektrisk udstyr samt batterier og batte- ripakke(r), der har nået udløbet af deres levetid, indsamles separat og returneres til enmiljøvenliggenanvendelsesfacilitet. EF-overensstemmelseserklæring Kun for lande i Europa EF-overensstemmelseserklæringen er inkluderet som Bilag A i denne brugsanvisning. SIKKERHEDSADVARSLER Almindelige sikkerhedsregler for el-værktøj ADVARSEL: Læs alle de sikkerhedsadvarsler, instruktioner, illustrationer og specikationer, der følger med denne maskine. Forsømmelse af at overholde alle nedenstående instruktioner kan medføre elektrisk stød, brand og/eller alvorlig personskade. Gem alle advarsler og instruktio- ner til fremtidig reference. Ordet"el-værktøj"iadvarslernehenvisertildetnetfor- synede(netledning)el-værktøjellerbatteriforsynede (akku)el-værktøj.95 DANSK Vigtige sikkerhedsinstruktioner for maskinen ADVARSEL: Læs alle sikkerhedsadvarsler og alle instruktioner. Hvis advarslerne og instruk- tionerne ikke overholdes, kan det medføre elektrisk stød, brand og/eller alvorlig personskade. ADVARSEL: LAD IKKE tryghed eller kend- skab til produktet (opnået fra gentagen brug) betyde, at du ikke strengt overholder sikkerheds- reglerne for det pågældende produkt. MISBRUG eller manglende overholdelse af sikkerhedsreg- lerne i denne brugsanvisning kan muligvis med- føre alvorlig personskade. Gem alle advarsler og instruktio- ner til fremtidig reference. Tilsigtet brug

1. Denne maskine er kun beregnet til at klippe

græs, ukrudt, buske og underskov. Den må ikke anvendes til noget andet formål, såsom kantning eller hækklipning, da dette kan forår- sage personskade. Generelle instruktioner

Denne maskine er ikke beregnet til brug af per- soner, der ikke er bekendt med disse instrukti- oner, personer (herunder børn) med nedsatte fysiske, sensoriske eller mentale evner eller manglende erfaring og viden. Børn skal overvå- ges for at sikre, at de ikke leger med maskinen.

2. Læs denne brugsanvisning, før du starter

maskinen for at blive fortrolig med håndterin- gen af maskinen.

3. Udlån ikke maskinen til en person med util-

strækkelig erfaring eller viden om håndtering af buskryddere og trådtrimmere.

4. Ved udlån af maskinen skal du altid vedlægge

denne brugsanvisning.

5. Håndter maskinen med den største forsigtig-

hed og opmærksomhed.

6. Brug aldrig maskinen, når du har indtaget

alkohol eller narkotika, eller hvis du føler dig træt eller syg.

7. Forsøg aldrig at ændre maskinen.

8. Overhold lovgivningen vedrørende håndtering

af buskryddere og trådtrimmere i dit land. Personligt beskyttelsesudstyr ►Fig.1

3. Bær egnet tøj og sko til sikker drift, såsom

en arbejdsoverall og solide, skridsikre sko. Undlad at bære løstsiddende tøj eller smykker. Løstsiddendetøj,smykkerellerlangthårkanblive fanget i de bevægelig dele. Sikkerhed i arbejdsområdet

1. Brug kun maskinen i god sigtbarhed og dags-

lys. Brug ikke maskinen i mørke eller tåge.

2. Brug aldrig maskinen i eksplosive atmosfæ-

rer, såsom ved tilstedeværelse af brændbare væsker, gasser eller støv. Maskinen frembringer gnister, der kan antænde støvet eller dampene.

3. Under brug må du aldrig stå på en ustabil eller

glat overade eller en stejl skråning. I den kolde årstid skal du være opmærksom på is og sne og altid sørge for sikker fodfæste.

4. Hold tilskuere og dyr mindst 15 m væk fra

maskinen under brugen. Stop maskinen, så snart nogen nærmer sig.

5. Betjen aldrig maskinen, mens der er personer,

især børn, eller kæledyr i nærheden.

6. Før brugen skal du kontrollere arbejdsområdet

ADVARSEL: Brug af dette produkt kan skabe støv indeholdende kemikalier, der kan forår- sage åndedrætsbesvær eller andre sygdomme. Nogle eksempler på disse kemikalier er sto󰀨er i pesticider, insekticider, gødnings- og ukrudts- midler. Risikoen i forbindelse med eksponerin- gen for disse kemikalier varierer, afhængigt af hvor ofte du udfører denne type arbejde. For at reducere eksponeringen for disse kemikalier bør du: arbejde i et godt ventileret område og anvende godkendt sikkerhedsudstyr, såsom støvmasker, der er specielt konstrueret til at bortltrere mikroskopiske partikler. Elektrisk sikkerhed og batterisikkerhed

1. Udsæt ikke maskinen for regn eller våde

forhold. Hvis der kommer vand ind i maskinen, forøger det risikoen for elektrisk stød.

2. Brug ikke maskinen, hvis kontakten ikke tæn-

der og slukker. Enhver maskine, der ikke kan kontrolleres med kontakten, er farlig og skal til reparation.

3. Forebyg utilsigtet start. Sørg for, at kontakten

er slået fra, før du monterer en akku, løfter eller bærer maskinen. Hvis du bærer maskinen med ngerenpåkontakten,ellerhvisdusætterstrøm til maskinen, mens kontakten er slået til, kan det medføre uheld.

4. Undgå farlige miljøer. Brug ikke maskinen på

fugtige eller våde steder, og udsæt den ikke for regn. Hvis der kommer vand ind i maskinen, forøger det risikoen for elektrisk stød.

5. Undlad at kaste batterierne i åben ild.

Cellenkaneksplodere.Tjekdelokaleregler for eventuelle særlige instruktioner vedrørende bortska󰀨else.

6. Undlad at åbne eller mishandle batterierne.

Lækket elektrolyt er ætsende og kan medføre ska- derpåøjneneellerhuden.Denkanværegiftig, hvis den indtages.

7. Undlad at oplade batteriet i regnvejr eller

under våde forhold.96 DANSK

8. Genoplad kun med den oplader, der er angivet

af producenten. En oplader, der er beregnet til én type batteripakke, kan forårsage risiko for brand, hvis den bruges med en anden batteripakke.

holde den på afstand af andre metalgenstande som f.eks. papirclips, mønter, nøgler, søm, skruer eller andre små metalgenstande, der kan skabe forbindelse fra én terminal til en anden. Hvis batteriterminalerne kortsluttes, kan det medføre forbrændinger eller brand.

11. Under forkerte forhold kan der komme væske

ud af batteriet. Undgå kontakt. Skyl med vand, hvis der sker kontakt ved et uheld. Søg lægehjælp, hvis der kommer væske i øjnene. Væske fra batteriet kan forårsage irritation eller forbrændinger. Ibrugtagning

1. Før samling eller justering af maskinen, skal

Før du samler akkuen, skal du kontrollere maskinen for beskadigelse, løse skruer/møtrik- ker eller forkert samling. Hvis skæreværktøjet er bøjet eller beskadiget, skal det udskiftes. Kontroller, at alle kontrolhåndtag og kontakter nemt kan betjenes. Rengør og aftør håndtagene.

3. Forsøg aldrig at tænde maskinen, hvis den er

5. Når du indsætter en akku, skal du holde skæ-

retilbehøret fri af din krop og andre genstande, herunder jorden. Det kan rotere ved start og kan forårsage personskade eller beskadigelse af maskinenog/ellerejendom.

6. Fjern alle justeringsnøgler og skruenøgler før

du tænder for maskinen. Et tilbehør, der er fast- gjorttilenroterendedelafmaskinen,kanmedføre personskade.

7. Skæreværktøjet skal være udstyret med

beskyttelsesskærmen. Lad aldrig maskinen køre med beskadigede beskyttelsesskærme eller uden beskyttelsesskærmene på plads!

8. Sørg for, at der ikke er nogen elledninger,

vandrør, gasrør osv., der kan udgøre en fare, hvis de beskadiges ved brug af maskinen.

9. Tilstanden af skæreværktøjet, beskyttelsesen-

hederne og skulderstroppen skal kontrolleres, før arbejdet påbegyndes. Drift

2. Hvis du oplever nogle unormale forhold

(f.eks. støj, vibrationer) under driften, skal du slukke for maskinen og fjerne akkuen. Brug ikke maskinen, før årsagen er identiceret og afhjulpet.

3. Skæretilbehøret fortsætter med at rotere i

en kort periode efter at maskinen er slukket. Berør ikke skæretilbehøret for hurtigt.

4. Under betjening skal du altid bruge skulder-

selen, hvis den følger med maskinen. Hold maskinen fast på din højre side.

5. Stræk dig ikke for langt. Oprethold til enhver

tid korrekt fodfæste og balance. Se efter skjulte forhindringer som f.eks. træstubbe, rødder og grøfter for at undgå at snuble.

6. Sørg altid for et godt fodfæste på skråninger.

8. Arbejd aldrig på en stige eller et træ for at

undgå tab af kontrol.

9. Hvis maskinen udsættes for hårde stød, eller

den tabes, skal du kontrollere dens tilstand, før du fortsætter arbejdet. Tjek kontrolelemen- terne og sikkerhedsenhederne for funktions- fejl. Hvis der er nogen beskadigelse eller tvivl, skal du bede vores autoriserede servicecenter om at udføre inspektion og reparation.

10. Hold pause for at undgå at miste kontrollen

på grund af træthed. Vi anbefaler, at du tager en pause på 10 til 20 minutter hver time.

11. Når du forlader maskinen, skal du altid fjerne

akkuen, også selv om det er i kort tid. Hvis maskinen efterlades med akkuen installeret, kan uautoriserede personer bruge maskinen og forår- sage en alvorlig ulykke.

12. Hvis græs eller grene kommer i klemme mel-

lem skæretilbehøret og beskyttelsesskærmen, skal du altid slukke for maskinen og fjerne akkuen, før du rengør maskinen. Ellers kan skæretilbehøret rotere utilsigtet og forårsage alvorlig personskade.

13. Undlad at de berøre bevægelige farlige dele,

før de bevægelige farlige dele er fuldstændigt stoppet, og akkuen er fjernet.

14. Hvis skæretilbehøret rammer sten eller andre

hårde genstande, skal du straks slukke for maskinen. Tag derefter akkuen ud, og under- søg skæretilbehøret.

15. Kontroller skæretilbehøret hyppigt under

brugen for revner eller beskadigelse. Før inspektionen skal du fjerne akkuen og vente, indtil skæretilbehøret stopper helt. Udskift det beskadigede skæretilbehør straks, også selv om det kun har overadiske revner.

16. Skær aldrig over hoftehøjde.

17. Før skærearbejdet påbegyndes, skal du vente,

indtil skæretilbehøret når en konstant hastig- hed, når du har tændt for maskinen.

18. Når du bruger et skæreværktøj, skal du svinge

maskinen jævnt i en halvcirkel fra højre mod venstre, som ved brug af en le.

19. Hold altid kun i maskinen på de isolerede

gribeader, da skæreværktøjet kan komme i kontakt med skjulte ledninger.Skæreværktøj, der kommer i kontakt med en strømførende led- ning, kan gøre udsatte metaldele på maskinen strømførende og give operatøren et elektrisk stød.

20. Start ikke maskinen, når skæreværktøjet er

viklet ind i afklippet græs.97 DANSK

21. Før du starter maskinen, skal du omhyggeligt

kontrollere, at skæreværktøjet ikke rører ved jorden og andre forhindrer, såsom et træ.

22. Hold altid i maskinen med begge hænder

under anvendelse. Hold aldrig maskinen med én hånd under brug.

23. Betjen ikke maskinen i dårligt vejr, eller hvis

der er risiko for lynnedslag.

24. Brug kun maskinen, hvis du er i god fysisk

form. Udfør alt arbejde roligt og omhyggeligt. Anvend sund fornuft, og husk, at operatøren eller brugeren er ansvarlig for ulykker eller far- lige situationer, der opstår for andre personer eller deres ejendom.

25. Bortset fra nødstilfælde må du aldrig slippe

eller kaste maskinen på jorden, da dette kan medføre alvorlig beskadigelse af maskinen.

26. Træk aldrig maskinen hen ad jorden, når den

yttes fra sted til sted, da maskinen kan tage skade, hvis den yttes på denne måde.

27. Brug ikke magt på maskinen. Den gør et bedre

job og med mindre risiko for personskade ved den hastighed, den er udviklet til. Skæreværktøjer

1. Brug ikke et skæreværktøj, som ikke er anbe-

2. Anvend det korrekte skæretilbehør til det

arbejde, der udføres. — Nylonskærehoveder (trådtrimmerhoveder) er egnede til at klippe græsplæner. — Brug aldrig andre klinger, herunder roterende metalkæderieredeleellerplejlklinger. Dette kan medføre alvorlig personskade.

3. Brug kun skæreværktøjet, der er markeret med

en hastighed svarende til eller større end den hastighed, der er angivet på maskinen.

4. Hold altid dine hænder, dit ansigt og dit tøj

væk fra skæreværktøjet, når det roterer. Hvis du ikke gør dette, kan det medføre personskade.

5. Brug altid skæretilbehørets beskyttelses-

skærm, der passer ordentligt til det anvendte skæretilbehør.

6. Pas på personskade fra udstyr, der er monteret

for at tilpasse længden af trådsnoren. Efter montering af ny skæreline skal maskinen altid returneres til normal brugsposition, før der tændes for den. Vibration

1. Personer med dårligt blodomløb, der udsæt-

tes for kraftige vibrationer, kan risikere beskadigelse af blodkar eller nervesystemet. Vibrationer kan medføre følgende symptomer i ngre,hænderellerhåndled:“Sovende”led(følel- sesløshed), prikken, smerte, stikkende fornem- melse, ændring af hudfarven eller af huden. Søg læge, hvis nogen af disse symptomer opstår!

2. For at mindske risikoen for “hvide ngre”, skal

du holde hænderne varme under brugen og holde maskinen og tilbehøret i god stand. Transport

1. Sluk altid for maskinen og fjern akkuen, før du

transporterer maskinen.

2. Når du transporterer maskinen, skal du bære

den i vandret stilling ved at holde i skaftet.

3. Når maskinen skal transporteres i et køretøj,

skal den sikres korrekt for at undgå, at den vælter. Ellers kan det medføre beskadigelse af maskinen eller anden bagage. Vedligeholdelse

Få maskinen efterset af vores autoriserede ser- vicecenter, og brug kun originale reservedele. Forkert reparation og dårlig vedligeholdelse kan for- korte maskinens levetid og øge risikoen for ulykker.

Før der udføres nogen form for vedligeholdelse, reparationsarbejde eller rengøring af maskinen, skal du altid slukke for den og fjern akkuen.

Tilspænd alle skruer og møtrikker efter hver brug.

5. Forsøg ikke at udføre vedligeholdelse eller

reparationsarbejde, der ikke er beskrevet i brugsanvisningen. Bed vores autoriserede servicecenter om at udføre sådant arbejde.

efterse og vedligeholde maskinen med jævne mellemrum.

Hold håndtagene tørre, rene og fri for olie og fedt. Hold alle kølingsluftåbningerne fri for a󰀨ald.

10. Fjern altid akkuen fra maskinen efter brug, og

før maskinen opbevares. Fjern akkuen.

2. Opbevar maskinen på et tørt og højt eller aåst

sted, der er utilgængeligt for børn.

3. Stil ikke maskinen op ad noget som f.eks. en

væg. Ellers kan den vælte pludseligt og forårsage personskade. Førstehjælp

1. Altid have en førstehjælpskasse i nærheden.

Erstat straks enhver genstand, der fjernes fra førstehjælpskassen.

Opgiv følgende oplysninger, når du ringer efter hjælp: — Ulykkesstedet — Hvad der skete — Antal tilskadekomne — Skades art — Dit navn98 DANSK Vigtige sikkerhedsinstruktioner for akkuen

1. Læs alle instruktioner og advarselsmærkater

på (1) akku-opladeren, (2) akkuen og (3) pro- duktet, som anvender akku.

2. Adskil eller ændr ikke akkuen. Det kan mulig-

tiden er blevet stærkt afkortet. Fortsat anven- delse kan resultere i risiko for overophedning, forbrændinger og endog eksplosion.

4. Hvis De har fået elektrolytvæske i øjnene,

skal De straks skylle den ud med rent vand og derefter øjeblikkeligt søge lægehjælp. I modsat fald kan De miste synet.

5. Vær påpasselig med ikke at komme til at kort-

slutte akkuen: (1) Rør ikke ved terminalerne med noget ledende materiale. (2) Undgå at opbevare akkuen i en beholder sammen med andre genstande af metal, for eksempel søm, mønter og lignende. (3) Udsæt ikke akkuen for vand eller regn. Kortslutning af akkuen kan forårsage en kraftig øgning af strømmen, overophedning, mulige forbrændinger og endog værktøjstop.

6. Opbevar og brug ikke maskinen og akkuen

på steder, hvor temperaturen muligvis kan nå eller overstige 50 °C.

7. Lad være med at brænde akkuen, selv ikke i til-

fælde, hvor den har lidt alvorlig skade eller er fuldstændig udtjent. Akkuen kan eksplodere, hvis man forsøger at brænde den.

8. Slå ikke søm i, skær ikke i, knus, kast, tab ikke

akkuen og stød ikke akkuen mod en hård gen- stand. Sådan adfærd kan muligvis resultere i en brand, overdreven varme eller eksplosion.

9. Anvend ikke en beskadiget akku.

10. De indbyggede litium-ion-batterier er underlagt

lovkrav vedrørende farligt gods. Vedkommercieltransport,f.eks.aftredjeparts transportselskaber, skal særlige krav til forpakning og mærkning overholdes. Ved forberedelse af udstyret til forsendelse skal du kontakte en ekspert i farligt gods. Overhold også eventuelmeredetaljeretnationallovgivning. Tape eller tildæk åbne kontakter, og pak batte- rietpåenmåde,sådetikkekanyttesigrundti pakningen.

Når akkuen bortska󰀨es, skal du fjerne den fra maski- nen og bortska󰀨e den på et sikkert sted. Følg de lokale love vedrørende bortska󰀨elsen af batterier.

Brug kun batterierne med de produkter, som Makita specicerer. Hvis batterierne installeres i ikke-kompatible produkter, kan det medføre brand, kraftig varme, eksplosion eller udsivning af elektrolyt.

13. Hvis maskinen ikke skal bruges i længere

tid ad gangen, skal du fjerne batteriet fra maskinen.

14. Akkuen kan muligvis under og efter brug være

varm, hvilket kan forårsage forbrændinger eller lavtemperaturforbrændinger. Vær påpas- selig med håndtering af varme akkuer.

15. Rør ikke terminalen på maskinen straks efter

brug, da den bliver varm nok til at forårsage forbrændinger.

16. Sørg for at spåner, støv eller jord ikke sætter

sig fast inde i terminalerne, hullerne og rillerne på akkuen. Det kan muligvis medføre dårlig ydelse eller nedbrud af maskinen eller akkuen.

17. Medmindre maskinen understøtter brugen i

nærheden af elektriske højspændingslednin- ger, skal du ikke anvende akkuen i nærheden af elektriske højspændingsledninger. Det kan muligvismedførefunktionsfejlpåellernedbrudaf maskinen eller akkuen.

18. Opbevar batteriet utilgængeligt for børn.

GEM DENNE BRUGSANVISNING. FORSIGTIG: Brug kun originale batterier fra Makita. Brug af uoriginale Makita-batterier, eller batterier som er blevet ændret, kan muligvis medføre brud på batteriet, hvilket kan forårsage brand, per- sonskade eller beskadigelse. Det ugyldiggør også Makita-garantien for Makita-maskinen og opladeren. Tips til opnåelse af maksimal akku-levetid

1. Oplad akkuen, inden den er helt aadet. Stop

altid værktøjet, og oplad akkuen, hvis De bemærker, at værktøje󰀨ekten er aftagende.

2. Genoplad aldrig en fuldt opladet akku.

Overopladning vil afkorte akkuens levetid.

3. Oplad akkuen ved stuetemperatur ved 10 °C -

40 °C. Lad altid en varm akku få tid til at køle af, inden den oplades.

4. Når du ikke anvender akkuen, skal du fjerne

den fra maskinen eller opladeren.

5. Oplad akkuen, hvis De ikke skal bruge den i

længere tid (mere end seks måneder).

BESKRIVELSE AF DELENE

►Fig.2 1 Indikatorlamper 2 Hovedafbryderknap 3 Akku 4 Aåsehåndtag 5 Afbryderknap 6 Bøjle 7 Håndtag 8 Rør 9 Samling 10 Skærm 11 Skuldersele - - *Allekomponenternepåtabellenskalsamlessomvistigurenovenfor.99 DANSK FUNKTIONSBESKRIVELSE ADVARSEL: Sørg altid for, at der er slukket for maskinen, og at akkuen er fjernet, før der foretages justeringer eller kontrolleres funktioner på maskinen. Hvis maskinen ikke slås fra, og akkuen ikkefjernes,kandetforårsagealvorligpersonskade på grund af utilsigtet start. Isætning eller fjernelse af akkuen FORSIGTIG: Sluk altid for værktøjet, før De monterer eller fjerner akkuen. FORSIGTIG: Hold værktøjet og akkuen fast ved montering eller fjernelse af akkuen. Hvis De ikkeholderværktøjetogakkuenfast,kandeglideud af hænderne på Dem og forårsage beskadigelse af værktøjetogakkuenellerpersonskade. ►Fig.3: 1. Rød indikator 2. Knap 3. Akku Akkuenfjernesved,atDetrækkerdenudafværktøjet, idet De skyder knappen på forsiden af akkuen i stilling. Akkuen monteres ved, at De sætter tungen på akkuen ud for noten i kabinettet og lader den glide på plads. Sæt denhelevejenind,sådenlåsespåpladsmedetlille klik. Hvis den røde indikator på oversiden af knappen er synlig, betyder det, at den ikke er tilstrækkeligt låst. FORSIGTIG: Monter altid akkuen helt, indtil den røde indikator ikke længere er synlig. Hvis dette ikke gøres,kandenfaldeudafværktøjetvedetuheld,hvorved De selv eller personer i nærheden kan komme til skade. FORSIGTIG: Brug ikke magt ved montering af akkuen. Hvis akkuen ikke glider på plads uden proble- mer, betyder det, at den ikke sættes i på korrekt vis. Beskyttelsessystem til værktøj/batteri Værktøjeterforsynetmedetbeskyttelsessystemtilværktøj/ batteri. Dette system afbryder automatisk strømmen til motoren foratforlængelevetidenforværktøjetogbatteriet.Værktøjet stopper automatisk under driften, og indikatorlamperne lyser, hvisværktøjetudsættesforetafdefølgendeforhold: ►Fig.4: 1. Indikatorlamper Indikatorlamper Beskyttel- sesstatus Farve Tændt Slukket Blinker Grøn Overbe- lastning Rød Overop- hedning Rød Over- aadning Overbelastningsbeskyttelse Hvis maskinen kommer i en af følgende situationer, stopper maskinen automatisk, og indikatorlampen begynder at blinke grønt: — Maskinen eller batteriet er overbelastet af sam- menltretukrudtellerandrerester. — Skæreværktøjeterlåst. — Hovedafbryderknappen er tændt, så længe der trykkes på afbryderknappen. I denne situation skal du slippe afbryderknappen og fjernesammenltretukrudtellerresteromnødvendigt. Efter dette skal du trykke afbryderknappen ind igen for atgenoptagebetjening. FORSIGTIG: Hvis du skal fjerne det sammen- ltrede ukrudt på maskinen eller løsne det låste skæreværktøj, skal du sørge for at slukke for maskinen, før du starter. Overophedningsbeskyttelse for maskine eller batteri Når maskinen eller akkuen er overophedet, stopper maskinen automatisk, og indikatorlampen lyser rødt. Lad maskinen og/eller batteriet køle ned, før der tæn- des for maskinen igen. Beskyttelse mod overaadning Når batteriladningen bliver for lav, stopper maskinen automatisk. Indikatorlampen begynder at blinke rødt. Hvismaskinenikkefungerer,selvomkontakternebetje- nes,skaldufjerneakkuenframaskinenogopladeden. Indikation af den resterende batteriladning Kun til akkuer med indikatoren ►Fig.5: 1. Indikatorlamper 2. Kontrolknap Tryk på kontrolknappen på akkuen for at få vist den resterende batteriladning. Indikatorlampen lyser i nogle sekunder. Indikatorlamper Resterende ladning Tændt Slukket Blinker 75% til 100% 50% til 75% 25% til 50% 0% til 25% Genoplad batteriet. Der er muligvisfejli batteriet.100 DANSK BEMÆRK: Afhængigt af brugsforholdene og den omgivende temperatur kan indikationen afvige en smule fra den faktiske ladning. BEMÆRK: Den første indikatorlampe (længst mod venstre) vil blinke, når batteribeskyttelsessystemet er aktiveret. Hovedafbryder Tryk på hovedafbryderknappen for at tænde for maskinen. For at slukke maskinen skal du trykke og holde hoved- afbryderknappen nede, indtil indikatorlamperne slukker. ►Fig.6: 1. Indikatorlamper 2. Hovedafbryderknap BEMÆRK: Maskinen slukker automatisk, hvis den ikkebetjenesienvisperiode. Afbryderbetjening ADVARSEL: Af hensyn til din sikkerhed er maskinen forsynet med et låsehåndtag, der for- hindrer, at maskinen starter ved et uheld. Brug ALDRIG maskinen, hvis den kører, når du trykker på afbryderknappen uden at trykke på låsehånd- taget. Indlever maskinen til vores autoriserede servicecenter til korrekt reparation, FØR den benyttes igen. ADVARSEL: Brug ALDRIG tape til at fastgøre aåsehåndtaget eller på anden måde omgå dets formål og funktion. FORSIGTIG: Før du sætter akkuen ind i maskinen, skal du altid kontrollere, at afbry- derknappen aktiveres korrekt og at den vender tilbage til “FRA”-positionen, når den slippes. Anvendelse af maskinen med en kontakt, der ikke aktiveres korrekt, kan medføre tab af kontrollen over maskinen og alvorlig personskade. FORSIGTIG: Sæt aldrig ngeren på hovedaf- bryderknappen og afbryderknappen, når du bærer maskinen. Ellers kan maskinen starte ved et uheld og forårsage personskade. BEMÆRKNING: Tryk ikke hårdt på afbryder- knappen uden at trykke på aåsehåndtaget. Dette kan forårsage afbryderbeskadigelse. For at forhindre, at der trykkes på afbryderknappen ved et uheld, er den forsynet med et lås fra-håndtag. Maskinen startes ved at trykke lås fra-håndtaget ned og trykke på afbryderknappen. Maskinens hastighed øges ved at trykke hårdere på afbryderknappen. Slip afbry- derknappen for at stoppe. ►Fig.7: 1.Aåsehåndtag2. Afbryderknap BEMÆRK: Der slukkes automatisk for maskinen, når maskinen efterlades i en bestemt periode uden nogen betjeninger. Justering af hastigheden Du kan vælge maskinens hastighed ved at trykke på hovedafbryderknappen. Hver gang du trykker på hoved- afbryderknappen, ændres hastighedsniveauet. ►Fig.8: 1. Indikatorlamper 2. Hovedafbryderknap Indikatorlamper Tilstand Rotationshastighed Høj 0 - 6.000 min

Elektrisk bremse Denne maskine er udstyret med en elektrisk bremse. Hvis maskinen konsekvent undlader at stoppe hurtigt efter at afbryderknappen slippes, skal der udføres service på maskinen på vores servicecenter. FORSIGTIG: Dette bremsesystem er ikke en erstatning for en skærm. Brug aldrig maskinen uden skærmen.Etubeskyttetskæreværktøjkan medføre alvorlig personskade. Elektronisk funktion Konstant hastighedskontrol Funktionen til hastighedskontrol sørger for konstant rotationshastighed uanset belastningsforholdene. Funktion til blød start Blød start med undertrykkelse af startchok. SAMLING ADVARSEL: Sørg altid for, at der er slukket for maskinen, og at akkuen er fjernet, før der foretages nogen form for arbejde på maskinen. Hvismaskinenikkeslåsfra,ogakkuenikkefjernes, kan det forårsage alvorlig personskade på grund af utilsigtet start. ADVARSEL: Start aldrig maskinen, medmin- dre den er fuldstændigt samlet.Betjeningafmaski- nen i delvis samlet tilstand kan forårsage alvorlig personskade på grund af utilsigtet start. FORSIGTIG: Skil ikke maskinen ad, når du først har monteret alle hovedkomponenterne.101 DANSK Montering af hovedkomponenter Rørsamling FORSIGTIG: Undgå at skære kabelbinderen (nylonfastgørelsesmidlet) af før de foldede rør er blevet ordentlig samlet.

1. Ret de to-foldede rør ud, og ret derefter stop-

perstiften på det øverste rør ind med stopperhullet i samlingen. ►Fig.9: 1. Øverste rør 2. Stopperhul 3. Stopperstift

2. Sæt det øverste rør ind i samlingen, mens du hol-

der stopperstiften nede. Sørg for, at stiften går igennem stopperhullet og låser det nederste rør ordentligt. ►Fig.10: 1. Nederste rør 2. Stopperhul 3. Stopperstift

4. Øverste rør 5. Samling

4. Skær kabelbinderen (nylonfastgørelsesmiddel)

overogfjerndenframaskinen. ►Fig.12: 1. Kabelbinder Håndtag

1. Løsnsekskantmu󰀨eboltenpåhåndtaget.

guren,ogstramderefterbolten. ►Fig.14: 1. Håndtag Justering af håndtagets og bøjlens position

1. Løsnsekskantmu󰀨eboltenpåhåndtaget.Flyt

håndtagettilenbehageligarbejdsstilling,ogstram derefter bolten. ►Fig.15: 1.Sekskantmu󰀨ebolt2. Håndtag

2. Løsnsekskantmu󰀨eboltenpåbøjlen.Flytbøjlentil

enbehageligarbejdsstilling,ogstramderefterbolten. ►Fig.16: 1.Bøjle2.Sekskantmu󰀨ebolt Montering af skærmen ADVARSEL: Brug aldrig maskinen, uden at beskyttelsesskærmen sidder på plads som vist. Hvis du ikke overholder dette, kan det forårsage alvorlig personskade. FORSIGTIG: Pas på ikke at komme til skade på skæreren til tilskæring af nylontråden. Fastgørskærmentilklemmenvedhjælpafbolte. ►Fig.17: 1.Sekskantmu󰀨ebolt2. Klemme 3. Skærm

Montering af skæreværktøjet FORSIGTIG: Brug altid de medføl- gende skruenøgler til at fjerne eller installere skæreværktøjet. FORSIGTIG: Sørg for at fjerne unbrakonøg- len indsat i maskinens hoved efter installation af skæreværktøjet. BEMÆRK:Typenafskæreværktøj(er),derleveres som standard tilbehør, varierer afhængigt af landene. Skæreværktøjeterikkeinkluderetinoglelande. BEMÆRK:Vendmaskinenmedbundenivejret,så dunemtkanudskifteskæreværktøjet. Nylonskærehoved BEMÆRKNING: Sørg for at bruge et ægte Makita nylonskærehoved.

1. Indsæt unbrakonøglen gennem hullet i motorhuset

foratlåsespindlen.Drejspindlen,indtilunbrakonøglen er sat helt ind. ►Fig.18: 1. Spindel 2. Motorhus 3. Sekskantnøgle BEMÆRK:Hullerneimotorhusetndespåden venstresideoghøjreside.

2. Placer nylonskærehovedet på spindlen, og stram

det forsvarligt med hånden. ►Fig.19: 1. Nylonskærehoved 2. Spindel 3. Stram

Følg monteringsproceduren i omvendt rækkefølge for at fjernenylonskærehovedet. Opbevaring af unbrakonøgle FORSIGTIG: Pas på ikke at lade unbrako- nøglen sidde i maskinhovedet. Dette kan medføre personskade og/eller beskadigelse af maskinen. Når unbrakonøglen ikke bruges, opbevares den som vistigurenforatforhindre,atdenblivervæk. ►Fig.20: 1. Unbrakonøgle102 DANSK ANVENDELSE Montering af skulderselen FORSIGTIG: Når du anvender maskinen kombi- neret med en strømforsyning af rygsæktypen som fx en bærbar strømforsyning, skal du ikke anvende den skul- dersele, som er inkluderet i pakken med maskinen, men benytte det hængende bånd som anbefales af Makita. Hvis du anvender den skuldersele, som er inkluderet i pakken med maskinen, og skulderselen fra strømfor- syningenafrygsæktypenpåsammetid,erfjernelse af maskinen eller strømforsyningen af rygsæktypen svær i et nødstilfælde, og det kan muligvis forårsage en ulykke eller personskade. Bed et autoriseret Makita- servicecenter angående det anbefalede hængende bånd. FORSIGTIG: Brug altid skulderselen monteret på maskinen. Juster skulderselen efter brugerens størrelse før anvendelsen for at forebygge træthed. FORSIGTIG: Før brugen skal du kontrollere, at skulderselen er korrekt monteret på maskinens bøjle.

Hægtkrogenpåskulderstroppentilmaskinensbøjle. ►Fig.22: 1. Krog 2.Bøjle

Juster skulderselen til en komfortabel position før brug. ►Fig.23 Skulderselen har en metode til hurtig frigørelse. Klem blot siderne af spændet sammen for at frigøre maskinen fra skulderselen. ►Fig.24: 1. Spænde Korrekt håndtering af maskinen ADVARSEL: Placer altid maskinen i din højre side. Korrekt placering af maskinen giver maksimal kontrol og mindsker risikoen for alvorlig personskade. ADVARSEL: Vær yderst omhyggelig med at bevare kontrollen over maskinen til enhver tid. Lad ikke maskinen blive slynget tilbage mod dig selv eller andre i arbejdsområdet. Hvis du ikke bevarer kontrollen over maskinen, kan det forårsage alvorlig personskade for tilskueren og operatøren. ADVARSEL: For at undgå ulykker skal der være en afstand på mere end 15 m mellem opera- tørerne, når to eller ere operatører arbejder i det samme område. Sørg også for, at en person hol- der øje med afstanden mellem operatørerne. Hvis en person eller et dyr kommer ind i arbejdsområ- det, skal du med det samme ophøre med brugen. FORSIGTIG: Hvis skæreværktøjet rammer en sten eller en hård genstand ved et uheld under brug, skal du stoppe maskinen og inspicere den for eventuelle skader. Hvis skæreværktøjet er beskadiget, skal det udskiftes med det samme. Brugafetbeskadigetskæreværktøjkanmedføre alvorlig personskade. Korrekt placering og håndtering giver optimal kontrol og mindsker risikoen for personskade. ►Fig.25 Brug af et nylonskærehoved (bump- og fremføringsmekanisme) Nylonskærehovedet er et dobbelt trådklippehoved, der er forsynet med en bump- og fremføringsmekanisme. Trykskærehovedetmodjorden,mensdetroterer,forat fremføre nylontråden. ►Fig.26: 1.Meste󰀨ektiveskæreområde BEMÆRKNING: Bumpfremføreren fungerer ikke korrekt, hvis nylonskærehovedet ikke roterer. BEMÆRK: Hvis nylontråden ikke føres ud, når hovedet trykkes ned, skal du tilbagespole/udskifte nylontråden ved at følge procedurerne i afsnittet for vedligeholdelse. VEDLIGEHOLDELSE ADVARSEL: Sørg altid for, at der er slukket for maskinen, og at akkuen er fjernet, før du for- søger at udføre inspektion eller vedligeholdelse på maskinen. Hvis maskinen ikke slås fra, og akkuen ikkefjernes,kandetforårsagealvorligpersonskade på grund af utilsigtet start. BEMÆRKNING: Anvend aldrig benzin, rense- benzin, fortynder, alkohol og lignende. Det kan medføre misfarvning, deformering eller revner. For at opretholde produktets SIKKERHED og PÅLIDELIGHED må reparation, vedligeholdelse eller justeringkunudføresafetautoriseretMakitaser- vicecenter eller fabriksservicecenter med anvendelse af Makita reservedele. Rengøring af maskinen Rengør maskinen ved at aftørre støv, snavs eller afskå- ret græs med en tør klud eller en klud, der er dyppet i sæbevand og vredet. For at undgå overophedning af maskinenskaldusørgeforatfjerneafskåretgræseller a󰀨ald,somsidderfastpåmaskinensudluftning. Udskiftning af nylontråden ADVARSEL: Brug kun nylontråd med en diameter angivet i denne brugsanvisning. Brug aldrig tungere snor, metaltråd, reb eller lignende. Hvis du ikke gøre dette, kan det forårsage beskadi- gelse af maskinen og resultere i alvorlig personskade. ADVARSEL: Tag altid nylonskærehoved ud af maskinen, når du udskifter nylontråden. ADVARSEL: Sørg for, at dækslet på nylonskærehovedet er fastgjort korrekt til huset som beskrevet i denne instruktionsvejledning. Hvisdæksletikkeerfastgjortforsvarligt,kan nylonskærehovedetyvefrahinandenogforårsage alvorlig personskade.103 DANSK Udskift nylontråden, hvis den ikke længere kan frem- føres. Metoden til udskiftning af nylontråden varierer afhængigt af typen af nylonskærehovedet. 95-M10L ►Fig.27 96-M10L ►Fig.28 FEJLFINDING Udfør selv en inspektion, inden De anmoder om reparation. Hvis De opdager et problem, som ikke er forklaret i brugsanvisningen, må De ikke forsøge at adskille maskinen. Rådfør Dem i stedet med et autoriseret Makita Servicecenter, og brug altid originale Makita udskiftningsdele til reparationer. Unormal tilstand Sandsynlig årsag (fejl) Afhjælpning Motoren kører ikke. Akkuen er ikke indsat. Indsæt akkuen. Problem med batteriet (for lav spænding) Genoplad batteriet. Udskift batteriet, hvis genoplad- ningikkeere󰀨ektiv. Drevsystemet fungerer ikke korrekt. Kontakt det lokale autoriserede servicecenter for reparation. Motoren holder op med at køre efter kort tids brug. Batteriets opladningsniveau er for lavt. Genoplad batteriet. Udskift batteriet, hvis genoplad- ningikkeere󰀨ektiv. Overophedning. Hold op med at bruge maskinen, så den kan køle ned. Den når ikke det maksimale omdrejningstal. Batteriet er indsat forkert. Indsæt akkuen som beskrevet i denne brugervejledning. Batteriladningen falder. Genoplad batteriet. Udskift batteriet, hvis genoplad- ningikkeere󰀨ektiv. Drevsystemet fungerer ikke korrekt. Kontakt det lokale autoriserede servicecenter for reparation. Skæreværktøjetrotererikke: Stop maskinen med det samme! Et fremmedlegeme såsom en gren sid- der fast mellem beskyttelsesskærmen ogskæreværktøjet. Fjernfremmedlegemet. Skæreværktøjeterløstmonteret. Spændskæreværktøjetforsvarligt. Drevsystemet fungerer ikke korrekt. Kontakt det lokale autoriserede servicecenter for reparation. Unormal vibration: Stop maskinen med det samme! Den ene ende af nylontråden er knæk- ket af. Tryknylonskærehovedetmodjorden,mensdet roterer, for at fremføre tråden. Knækket,bøjetellerslidtskæreværktøj Udskiftskæreværktøjet. Skæreværktøjeterløstmonteret. Spændskæreværktøjetforsvarligt. Drevsystemet fungerer ikke korrekt. Kontakt det lokale autoriserede servicecenter for reparation. Skæreværktøjetogmotorenkan ikke stoppe: Fjernbatterietmeddetsamme! Elektriskellerelektroniskfejlfunktion. Fjernbatteriet,ogkontaktdetlokaleautoriserede servicecenter for reparation. EKSTRAUDSTYR ADVARSEL: Brug kun det anbefalede tilbehør eller ekstraudstyr, som er angivet i denne manual. Anvendelse af andet tilbehør eller ekstraudstyr kan medføre alvorlig personskade. FORSIGTIG: Det følgende tilbehør og eks- traudstyr er anbefalet til brug med Deres Makita maskine, der er beskrevet i denne brugsanvis- ning. Anvendelse af andet tilbehør eller ekstraudstyr kan udgøre en risiko for personskade. Anvend kun tilbehør og ekstraudstyr til det beskrevne formål. HvisDebehøverhjælpvedvalgaftilbehørellerønsker yderligere informationer, bedes De kontakte Deres lokale Makita servicecenter.

• Nylontråd (skæreline)
