BRUGSANVISNING BDB 8325 Baier

Oversættelse af den originale betjeningsvejledning – diamant-vådboresystem DA| 2 |

Oversættelse af den originale betjeningsvejledning – diamant-vådboresystem 89 – 108

HENVISNING Illustrationerne 1 og 2 er eksempelillustrationer, dvs. at der kan forekomme afvigelser mellem dine maskiner og illustrationerne i denne betjeningsvejledning afhængigt af udførelse eller ændringstil- stand. I illustrationerne 3 , 4 , 5 , 11 og 13 er borestanderen BST 250 vist; funktionerne ligner så meget funktionerne ved borestander BST 420, at vi har undladt en separat visning.| 3 | 1 BDB 835| 4 | 2 BDB 8325| 5 | 3 BST 250 / BST 420| 6 |

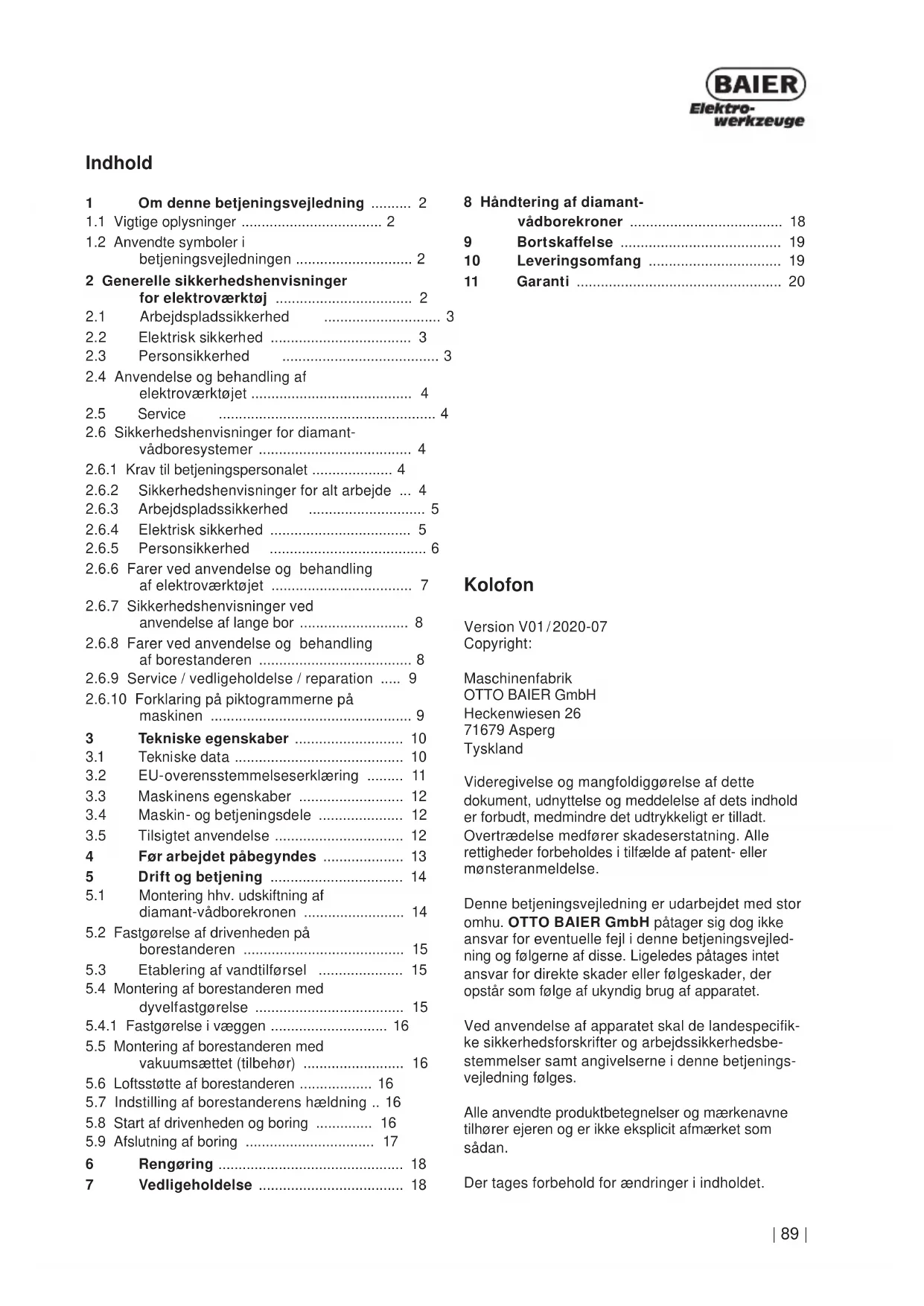

betjeningsvejledningen ............................. 2 2 Generelle sikkerhedshenvisninger for elektroværktøj .................................. 2

2.1 Arbejdspladssikkerhed ............................. 3

2.4 Anvendelse og behandling af

elektroværktøjet ........................................ 4

2.5 Service ...................................................... 4

2.6 Sikkerhedshenvisninger for diamant-

2.6.2 Sikkerhedshenvisninger for alt arbejde ... 4

2.6.3 Arbejdspladssikkerhed ............................. 5

af elektroværktøjet ................................... 7

2.6.7 Sikkerhedshenvisninger ved

4 Før arbejdet påbegyndes .................... 13 5 Drift og betjening ................................. 14

5.1 Montering hhv. udskiftning af

diamant-vådborekronen ......................... 14

5.2 Fastgørelse af drivenheden på

5.4 Montering af borestanderen med

dyvelfastgørelse ..................................... 15

5.4.1 Fastgørelse i væggen ............................. 16

5.5 Montering af borestanderen med

vakuumsættet (tilbehør) ......................... 16

5.6 Loftsstøtte af borestanderen .................. 16

5.7 Indstilling af borestanderens hældning .. 16

5.8 Start af drivenheden og boring .............. 16

5.9 Afslutning af boring ................................ 17

• 6 Rengøring p. 18
• 7 Vedligeholdelse p. 18
• Kolofon Version V01 / 2020-07 Copyright: Maschinenfabrik OTTO BAIER GmbH Heckenwiesen 26 71679 Asperg Tyskland Videregivelse og mangfoldiggørelse af dette dokument, udnyttelse og meddelelse af dets indhold er forbudt, medmindre det udtrykkeligt er tilladt. Overtrædelse medfører skadeserstatning. Alle rettigheder forbeholdes i tilfælde af patent- eller mønsteranmeldelse. Denne betjeningsvejledning er udarbejdet med stor omhu. OTTO BAIER GmbH påtager sig dog ikke ansvar for eventuelle fejl i denne betjeningsvejled- ning og følgerne af disse. Ligeledes påtages intet ansvar for direkte skader eller følgeskader, der opstår som følge af ukyndig brug af apparatet. Ved anvendelse af apparatet skal de landespecifik- ke sikkerhedsforskrifter og arbejdssikkerhedsbe- stemmelser samt angivelserne i denne betjenings- vejledning følges. Alle anvendte produktbetegnelser og mærkenavne tilhører ejeren og er ikke eksplicit afmærket som sådan. Der tages forbehold for ændringer i indholdet. Indhold 8 Håndtering af diamant- vådborekroner p. 18
• 9 Bortskaffelse p. 19
• 10 Leveringsomfang p. 19
• 11 Garanti | 90 | p. 20

ADVARSEL ”ADVARSEL” henviser til en overhængende fare, som muligvis kan medføre død eller alvorlig tilskadekomst. Î Denne pil viser den tilhørende forholdsregel til afværgelse af den overhængende fare. FORSIGTIG ”FORSIGTIG” henviser til en overhængende fare, som kan medføre let eller middel tilskadekomst eller materielle skader. Î Denne pil viser den tilhørende forholdsregel til afværgelse af den overhængende fare. HENVISNING ”HENVISNING” henviser til mulige materielle skader, indeholder anbefalinger vedrørende brug og nyttige tip. 2 Generelle sikkerhedshenvis- ninger for elektroværktøj ADVARSEL Læs alle sikkerhedshenvisninger, der er markeret med symbolet, samt alle anvisningerne. Hvis sikkerhedshenvisningerne og anvisningerne ikke følges, kan det medføre elektrisk stød, brand og/eller alvorlig tilskadekomst. Gem alle sikkerhedshenvisninger og anvisnin- ger til senere brug. Begrebet ”Elektroværktøj”, der anvendes i sikkerhedshenvisningerne, refererer til netdrevet elektroværktøj (med netkabel) og batteridrevet værktøj (uden netkabel). 1 Om denne betjeningsvejledning Denne betjeningsvejledning indeholder alle vigtige oplysninger for sikker omgang med diamant-vådboresystemer. I denne betjeningsvejledning kaldes drivenheden også ”apparat” eller ”maskine”. Henvisninger vedrørende illustrationer Henvisninger til illustrationer, der befinder sig i starten af betjeningsvejledningen, vises i teksten med dette symbol

(her henvises f.eks. til illustration nr. 1).

1.1 Vigtige oplysninger

Læs betjeningsvejledningen Før arbejdet med og ved apparatet påbegyndes, skal denne betjeningsvejledning samt sikkerheds- og farehenvisningerne læses omhyggeligt igennem og følges. Læs og vær opmærksom på den separate betje- ningsvejledning til den pågældende borestander. Opbevar altid denne betjeningsvejledning ved apparatet. Der skal der bæres en godkendt mund-/næsefiltermaske!

1.2 Anvendte symboler i

betjeningsvejledningen FARE ”FARE” henviser til en overhængende fare, som kan medføre øjeblikkelig død eller alvorlig tilskadekomst. Î Denne pil viser den tilhørende forholdsregel til afværgelse af den overhængende fare.| 91 |

2.1 Arbejdspladssikkerhed

a) Hold arbejdsområdet rent og godt belyst. Rod eller uoplyste arbejdsområder kan medføre ulykker. b) Arbejd ikke med elektroværktøjet i eksplo- sive miljøer med brændbare væsker, gasser eller støv. Elektroværktøj danner gnister, der kan antænde støvet eller dampene. c) Hold børn og andre personer på afstand, når elektroværktøjet bruges. Hvis du distraheres, kan du miste kontrollen over apparatet.

2.2 Elektrisk sikkerhed

a) Elektroværktøjets tilslutningsstik skal passe i kontakten. Der må ikke foretages ændrin- ger på stikket på nogen måde. Brug ikke adapterstik sammen med beskyttelsesjordet elektroværktøj. Uændrede stik og passende stikdåser reducerer risikoen for elektrisk stød. b) Undgå kropskontakt med jordede over- flader såsom rør, radiatorer, komfurer og køleskabe. Der er øget risiko for elektrisk stød, når kroppen er jordforbundet. c) Beskyt elektroværktøj mod regn og væde. Hvis der trænger vand ind i et elektroværktøj, øges risikoen for elektrisk stød. d) Anvend ikke kablet til at bære elektroværk- tøjet i, til at hænge det op i eller til at trække stikket ud af kontakten. Hold kablet væk fra varme, olie, skarpe kanter eller bevægelige dele i apparatet. Beskadigede eller sammenfiltrede kabler øger risikoen for elektrisk stød. e) Hvis du arbejder med elektroværktøj i det fri, må du kun bruge et forlængerkabel, der er egnet til udendørs brug. Risikoen for elektrisk stød reduceres, når der bruges et egnet forlængerkabel til udendørs brug. f) Hvis det ikke kan undgås at bruge elektro- værktøjet i fugtige omgivelser, skal der bruges et fejlstrømsrelæ. Ved anvendelse af et fejlstrømsrelæ (HFI-relæ med maks. 10 mA brydestrøm) reduceres risikoen for elektrisk stød.

a) Vær opmærksom, se efter, hvad du laver, og arbejd fornuftigt med et elektroværktøj. Brug ikke elektroværktøj, hvis du er træt eller påvirket af stoffer, alkohol eller medicin. Et øjebliks uopmærksomhed under brugen af elektroværktøjet kan medføre alvorlig tilskadekomst. b) Bær personligt sikkerhedsudstyr og altid sikkerhedsbriller. Risikoen for tilskadekomst reduceres ved brug af personligt sikkerhedsudstyr som f.eks. støvmaske, skridsikre sikkerhedssko, sikker- hedshjelm eller høreværn afhængig af elektro- værktøjets art og det formål, det anvendes til. c) Undgå, at elektroværktøjet går i gang af sig selv. Kontroller, at elektroværktøjet er slukket, før det sluttes til strømforsyningen eller batteriet, tages op eller bæres. Hvis du holder fingeren på afbryderen, når du bærer elektroværktøjet, eller hvis apparatet er tændt, når det sluttes til strømforsyningen, kan det medføre uheld. d) Fjern indstillingsværktøj eller skruenøgler, før elektroværktøjet startes. Et værktøj eller en nøgle, der befinder sig i en roterende del i apparatet, kan forårsage tilskadekomst. e) Undgå unormale kropsstillinger. Stå sikkert, og hold hele tiden ligevægten. Dermed kan du bedre styre elektroværktøjet, hvis der opstår en uventet situation. f) Brug egnet beklædning. Bær ikke løst- hængende tøj og smykker. Hold hår, tøj og handsker væk fra bevægelige dele. Bevægelige dele kan gribe fat i løst tøj, smykker eller langt hår.| 92 |

g) Når støvudsugnings- og opsamlingsanord- ninger, kan monteres,skal disse tilsluttes og anvendes korrekt. Risici forårsaget af støv kan reduceres, når der anvendes støvudsugning. h) Lad dig ikke forlede til falsk tryghed, og sæt dig ikke ud over sikkerhedsreglerne for elek- troværktøj, heller ikke selv om du er fortrolig med elektroværktøjet efter hyppig brug. Uagtsom adfærd man medføre alvorlig tilskade- komst på et splitsekund.

2.4 Anvendelse og behandling af

elektroværktøjet a) Overbelast ikke elektroværktøjet. Brug det dertil beregnede elektroværktøj til arbejdet. Du arbejder bedre og sikrere i det angivne effektområde med det rigtige elektroværktøj. b) Brug ikke elektroværktøj, der har en defekt kontakt. Et elektroværktøj, som ikke længere kan tændes eller slukkes, er farligt og skal repareres. c) Træk stikket ud af stikdåsen, og/eller fjern batteriet, før der foretages indstillinger på apparatet, udskiftes tilbehørsdele, eller apparatet lægges væk. Disse forholdsregler hindrer, at elektroværktøjet starter utilsigtet. d) Opbevar elektroværktøj uden for børns rækkevidde, når det ikke er i brug. Lad ikke personer uden kendskab til elektroværktø- jet, som ikke er fortroligt med det, eller som ikke har læst denne betjeningsvejledning, bruge apparatet. Elektroværktøj er farligt, hvis det bruges af uerfarne personer. e) Vedligehold elektroværktøjet omhyggeligt. Kontroller, at bevægelige dele fungerer upå- klageligt og ikke sidder fast, og at dele ikke er knækket eller beskadiget, så elektroværk- tøjets funktion begrænses. Få beskadigede dele repareret, før apparatet bruges. Mange ulykker skyldes dårligt vedligeholdt elektroværktøj. f) Hold skæreværktøj skarpt og rent. Omhyggeligt vedligeholdt skæreværktøj med skarpe skærekanter sætter sig ikke så hyppigt fast og er lettere at føre. g) Brug elektroværktøj, påmonteret værktøj etc. i overensstemmelse med disse anvisnin- ger. Tag højde for arbejdsbetingelserne og det arbejde, der skal udføres. Det kan medføre farlige situationer, hvis elektro- værktøj bruges til andre formål end de tilsigtede. h) Hold greb og gribeflader tørre, rene og fri for olie og fedt. Sikker betjening og kontrol over elektroværktøjet i uforudsete situationer er ikke muligt med glatte greb og gribeflader.

a) Få altid elektroværktøj repareret af fagfolk og kun med originale reservedele. Dermed sikres det, at elektroværktøjet bliver ved med at være sikkert at bruge.

2.6 Sikkerhedshenvisninger for

• Personer på under 18 år må ikke bruge maskinen.

• Betjeningspersonalet skal have sat sig ind i denne betjeningsvejlednings indhold.

2.6.2 Sikkerhedshenvisninger for alt

• Bør høreværn ved slagboring / diamantboring. Udsættelsen for larm kan forårsage høretab.

• Brug det/de ekstra håndgreb. Tab af kontrol kan medføre tilskadekomst.

• Understøt elektroværktøjet godt før brug. Dette elektroværktøj har et højt drejnings- moment. Hvis elektroværktøjet ikke støttes sikkert under brug, kan du miste kontrollen og komme til skade.| 93 |

2.6.3 Arbejdspladssikkerhed

• Sørg også for at sikre arbejdsområdet bag gennembrydninger. Usikrede arbejdsområder kan bringe dig og andre personer i fare.

• Vær opmærksom på synlige og skjulte strøm-, vand- og gasledninger. Anvend egnede sporingsudstyr til sporing af skjulte forsyningsledninger, eller kontakt det lokale elselskab. Kontakt med elkabler kan medføre brand og elektrisk stød. Beskadigelse af en gasledning kan medføre eksplosion. Indtrængning i en vandledning forårsager materielle skader eller kan forårsage elektrisk stød.

• Anvend ikke elektroværktøjet i nærheden af brændbare materialer. Gnister kan antænde disse materialer.

• Undgå at personer kan snuble over kabler. Fald over kabler kan medføre alvorlig tilskadekomst.

• Sikr arbejdsemnet. Arbejdsemner, som holdes vha. spændeanord- ninger eller skruestikker, holdes mere sikkert end med hånden.

• Undgå støvansamlinger på arbejdspladsen. Støv er let antændeligt.

• Sørg for tilstrækkelig ventilation og udluft- ning i lukkede rum. Fare på grund af støvudvikling og begrænset syn.

• Ved udførelse af borearbejde, der kræver brug af vand, skal vandet ledes væk fra arbejdsområdet, eller der skal bruges en opsamlingsanordning til væske. Sådanne forsigtighedsforholdsregler holder arbejdsområdet tørt og reducerer risikoen for et elektrisk stød.

• Informer den ansvarlige statiker, arkitekt eller byggeledelse om planlagte boringer, og tag dem med på råd. Gennembor kun armeringer efter tilladelse fra en byggestatiker.

• Ved boring gennem vægge eller lofter skal du sørge for, at personer og arbejdsområdet på den anden side er beskyttet. Borekronen kan gå ud over borehullet, og borekernen kan falde ud på den anden side.

• Ved gennembrudsboringer skal de berørte rum altid kontrolleres for forhindringer, og området skal afspærres. Gør borekernen sikker mod nedfald vha. forskalling.

• Støv fra materialer som f.eks. blyholdig maling, enkelte træsorter, mineraler og metaller kan være sundhedsfarlige og med- føre allergiske reaktioner, luftvejssygdomme og/eller kræft. Asbestholdigt materiale må kun bearbejdes af fagfolk. f Brug om muligt en egnet støvudsugning, der er egnet til materialet. f Sørg for god ventilation på arbejdspladsen. f Det anbefales at bruge en åndedrætsmaske med filterklasse P2 eller P3 (iht. DIN EN 149:2001). Overhold de nationale gældende forskrifter for de materialer, der bearbejdes.

2.6.4 Elektrisk sikkerhed

• Ved vådboring må elektroværktøjet kun anvendes med en personbeskyttelseskon- takt PRCD, der fungerer upåklageligt (se side 101).

• Kontroller før hver brug elektroværktøj, tilslutningsledning og stik for beskadigelser. En beskadiget maskine er farlig og ikke mere driftssikker.

• Kontroller netspændingen! Strømkildens netspænding skal stemme overens med oplysningerne på elektroværktøjets typeskilt.

• Ved drift af elektroværktøjet på mobile generatorer kan der forekomme effekttab eller atypisk reaktion, når der tændes for det.

• Benyt ikke elektroværktøjet med beskadiget kabel. Berør ikke det beskadigede kabel og tag netstikket ud af stikkontakten, hvis kablet beskadiges under arbejdet. Beskadigede kabler øger risikoen for elektrisk stød.

• Anvend kun forlængerkabler, der egner sig til maskinens effektforbrug og har et mindste ledertværsnit på 1,5 mm

. Hvis der anvendes en kabeltromle, skal kablet altid rulles helt af. Det oprullede kabel kan blive meget varmt og begynde at brænde.| 94 |

• Rengør regelmæssigt elektroværktøjets ventilationsåbninger tørt vha. udblæsning. Sæt ikke en skruetrækker eller andre genstande ind i ventilationsåbningerne. Dæk ikke ventilationsåbningerne til. Motorventilatoren suger støv ind i huset, og en stor ansamling af metalstøv kan forårsage elektriske farer.

• Elektroværktøjet kan slå fra automatisk som følge af udefra kommende elektromagneti- ske forstyrrelser (f.eks. svingninger i nets- pændingen, elektrostatiske afladninger). Sluk i dette tilfælde elektroværktøjet og tænd det igen.

• Kontroller alle vandførende dele – også tilbehørets – for upåklagelig og tæt tilstand før hver brug. Udløbende vand øger risikoen for elektrisk stød.

2.6.5 Personsikkerhed

• Brug personlige værnemidler og anvend alt efter arbejdssituation: Fuldmaske, øjenværn eller sikker- hedsbriller, sikkerhedshjelm og specialforklæde Beskyt dig mod omkringflyvende dele vha. sikkerhedshjelm, sikkerhedsbril- ler eller ansigtsværn og om nødvendigt med et forklæde. Høreværn Det typiske A-klassificerede lydtryks- niveau for dette elektroværktøj ligger på 85 dB (A) under arbejdet. Hvis du over et længere tidsrum ud- sættes for støjende larm, er der risiko for høreskader og/eller høretab. Antivibrationssikkerhedshandsker Ved en udløsningværdi A (8) for arm-hånd-vibrationer på over 2,5 m/s

anbefales brug af antivibrationssikkerhedshandsker. Skridsikre sikkerhedssko Støvmaske, mund-/næsefilterma- ske eller åndedrætsmaske Indånding af meget fint mineralsk støv kan forårsage helbredsskader. Det an- befales at bruge en åndedrætsmaske med filterklasse P2 eller P3 (iht. DIN EN 149:2001). Vådboring: Arbejde med dia- mant-vådborekroner er en slibeproces, hvorunder der opstår meget fint støv, som bindes af det tilførte vand. Hvis vandet med det bundne støv ikke op- samles, frigives det bundne støv igen efter tørring. Ved boring i kvartsholdi- ge materialer er risikoen for silikose meget stor; derfor må maskinen kun bruges i våddrift.

• Sørg for, at andre personer holder en sikker afstand til dit arbejdsområde. Alle, som betræder arbejdsområdet, skal bruge personlige værnemidler. Brudstykker fra arbejdsemnet eller brækket, påmonteret værktøj kan flyve bort og også forårsage personskader uden for det direkte arbejdsområde.

• Hold fast i elektroværktøjet på de isolerede gribeflader, når du udfører arbejde, hvor skæreværktøjet kan komme i kontakt med skjulte elledninger eller sit eget tilslutningskabel. Kontakten mellem et skæreværktøj og en spændingsførende ledning kan også sætte elektroværktøjets metaldele under spænding og forårsage elektrisk stød.

• Hold netkablet borte fra roterende, påmonte- ret værktøj. Hvis du mister kontrollen over maskinen, kan netkablet skæres over eller gribes og din hånd eller arm blive grebet af det roterende, påmonterede værktøj.

• Læg aldrig elektroværktøj fra dig, inden det påmonterede værktøj står helt stille. Det roterende, påmonterede værktøj kan komme i kontakt med opbevaringsfladen, hvilket kan forårsage, at du mister kontrollen over elektroværktøjet.| 95 |

• Elektroværktøjet må ikke være tændt, mens det bæres. Dit tøj kan blive grebet af det roterende, påmon- terede værktøj i tilfælde af utilsigtet kontakt, og værktøjet kan bore sig ind i din krop.

• Ret ikke det påmonterede værktøj mod egne eller andres legemsdele, når maskinen kører, og rør ikke ved det.

• Brug altid det ekstra håndtag, der følger med apparatet. Tab af kontrol over maskinen kan medføre tilskadekomst.

• Brug ikke dette værktøj til underopbore- arbejde med vandtilførsel. Hvis der trænger vand ind i elektroværktøjet, øges risikoen for elektrisk stød.

2.6.6 Farer ved anvendelse og

behandling af elektroværktøjet

• Hvis maskinen anvendes til frihåndsboring, skal den altid holdes sikkert fast med begge hænder ved start og under arbejde med maskinen. Vær forberedt på maskinens reaktionsmomenter (f.eks. pludselig bloke- ring eller brud på det påmonterede værktøj) ved start af maskinen og under arbejdet.

• Hvis det påmonterede værktøj blokerer, må det ikke længere føres frem, men skal stoppes. Kontrollér årsagen til, at maskinen sættes i spænd, og afhjælp årsagen for fastsiddende, påmonterede værktøjer.

• Hvis du vil starte en diamantboremaskine, der sidder fast i et arbejdsemne, igen, skal du før start kontrollere, at det påmonterede værktøj roterer frit. Hvis det påmonterede værktøj sidder fast, roterer det muligvis ikke, og dette kan medføre overbelastning af værktøjet, eller at diamantbo- remaskinen løsner sig fra arbejdsemnet.

• Brug ikke tilbehør, der ikke er specifikt beregnet og anbefalet til dette elektroværktøj. Selvom du kan fastgøre tilbehør på elektroværk- tøjet, er det ingen garanti for sikker brug.

• Det tilladte omdrejningstal for det påmon- terede værktøj skal være mindst lige så højt som det maksimale omdrejningstal, der er angivet på elektroværktøjet. Tilbehør, som kan dreje hurtigere end tilladt, kan brække og flyve omkring.

• Udfør skift af påmonteret værktøj omhyg- geligt og kun med dertil beregnet, fejlfrit monteringsværktøj. Tag netstikket ud af stikkontakten før skift af det påmonterede værktøj. Med brug af det dertil beregnede monterings- værktøj undgås beskadigelser på elektro- værktøjet og det påmonterede værktøj.

• Anvend ikke beskadiget påmonteret værktøj. Kontroller det påmonterede værktøj før hver brug for afskalninger eller revner. Hvis elek- troværktøjet eller det påmonterede værktøj falder ned, skal det kontrolleres, om det er beskadiget, eller anvend et ubeskadiget, påmonteret værktøj. Når det påmonterede værktøj er blevet kontrolleret og sat i, skal du holde dig selv og personer i nærheden borte fra det roterende, påmonterede værk- tøjs område og lad elektroværktøjet køre med maksimalt omdrejningstal i et minut. Beskadiget, påmonteret værktøj brækker som regel i denne testtid.

• Udsæt ikke elektroværktøj for ekstrem varme og kulde. Ved ekstrem varme og/eller kulde kan der ske mekaniske og elektriske skader.

• Lad påmonteret værktøj, værktøjsholdere og andre dele i direkte nærhed af arbejdsområ- det køle af efter brug. Udstyret kan være meget varmt efter brug. Berør derfor ikke disse dele, da der er risiko for tilskadekomst.

• Yderligere skilte eller andre dele, der ikke er BAIER-specifikke, må ikke skrues eller nittes på motorhuset, grebet, gearenheden eller beskyttelseshuset. Dette kan beskadige elektroværktøjet og forårsage funktionsforstyrrelser.

• Ved fastgørelse af borestanderen på arbejdsemnet vha. dyvler og skruer skal du kontrollere, at den anvendte forankring kan fastholde maskinen sikkert under brug. Hvis arbejdsemnet ikke er modstandsdygtigt eller er porøst, kan dyvlen trækkes ud, så borestanderen løsner sig fra arbejdsemnet.| 96 |

• Ved fastgørelse af borestanderen på arbejdsemnet vha. en vakuumplade skal du sikre dig, at overfladen er glat, ren og ikke porøs. Fastgør ikke borestanderen på laminerede overflader som f.eks. fliser og belægninger af kompositmaterialer. Hvis arbejdsemnets overflade ikke er glat, plan eller tilstrækkeligt fastgjort, kan vakuumpladen løsne sig fra arbejdsemnet.

• Kontrollér før og under boring, at undertryk- ket er tilstrækkeligt. Hvis undertrykket ikke er tilstrækkeligt, kan vakuumpladen løsne sig fra arbejdsemnet.

• Udfør aldrig underopborearbejde og borin- ger i væggen, hvis maskinen kun er fastgjort vha. vakuumpladen. Ved tab af vakuum løsner vakuumpladen sig fra arbejdsemnet.

• Undgå unødig støjudvikling.

• Følg sikkerheds- og arbejdsanvisningerne for det anvendte tilbehør.

2.6.7 Sikkerhedshenvisninger ved

anvendelse af lange bor

• Arbejd aldrig med et højere omdrejningstal end det maksimalt tilladte for boret Ved højere omdrejningstal kan boret let bøjes, hvis det kan dreje frit uden kontakt med arbejdsemnet, og medføre tilskadekomst.

• Start altid borearbejdet med et lavt om- drejningstal, mens boret har kontakt med arbejdsemnet. Ved højere omdrejningstal kan boret let bøjes, hvis det kan dreje frit uden kontakt med arbejdsemnet, og medføre tilskadekomst.

• Tryk ikke for kraftigt og kun i borets længderetning. Boret kan bøjes og dermed knække, eller du kan miste kontrollen med tilskadekomst til følge.

• Opbyg borestanderen korrekt i henhold til denne vejledning før montering af boremaskinen. Korrekt samling er vigtig for at sikre upåklagelig funktion.

• Fastgør borestanderen sikkert med det foreskrevne og ubeskadigede monterings- materiale på en fast, jævn flade. Hvis borestanderen skrider eller vakler, kan boremaskinen eller drivenheden ikke føres jævnt og sikkert.

• Tag boremaskinens eller drivenhedens stik ud af stikdåsen, før du monterer bore- maskinen eller drivenheden på borestan- deren, foretager indstillinger eller skifter tilbehør. En utilsigtet start af boremaskiner eller driven- heder kan forårsage uheld.

• Fastgør boremaskinen eller drivenheden sikkert i borestanderen som beskrevet, før du påbegynder arbejdet. Hvis boremaskinen eller drivenheden skrider på borestanderen, kan du miste kontrollen og komme til skade.

• Fjern alt indstillingsværktøj, skruenøgler og overflødigt monteringsmateriale, før du starter boremaskinen eller drivenheden. Indstillingsværktøj, skruenøgler eller monte- ringsmateriale, der befinder sig i/på en roteren- de del i apparatet, kan forårsage tilskadekomst.

• Overbelast ikke borestanderen, og brug den ikke som stige eller stillads. Hvis borestanderen overbelastes, eller du træ- der op på den, kan dens tyngdepunkt forskydes opad, så den vælter.

• Brug ikke tilbehør, der ikke er specifikt beregnet og anbefalet til borestanderen af producenten. Selvom du kan fastgøre tilbehør på borestande- ren, er dette ingen garanti for sikker brug.

• Yderligere skilte eller andre, ikke BAIER- specifikke dele, må ikke skrues eller nittes på borestanderen. Dette kan beskadige borestanderen og forårsa- ge funktionsforstyrrelser.

• Følg alle sikkerheds- og arbejdsanvisninger- ne for det anvendte tilbehør.

• Tilspændingshåndtaget må under ingen omstændigheder sættes på kegleakslens sekskant for at spænde den. For høje tilspændingsmomenter kan beskadige den.| 97 |

• Få elektroværktøjet kontrolleres efter fald eller fugtpåvirkning. Eventuelt beskadiget elektroværktøj er farligt og ikke mere driftssikkert. Inden elektroværktøjet anvendes igen, skal det kontrolleres af vores kundeservice eller et værksted, som er autorise- ret at Maschinenfabrik OTTO BAIER GmbH.

• Reparationer og vedligeholdelsesarbejde må kun udføres af et værksted med autorisation fra Maschinenfabrik OTTO BAIER GmbH. I modsat fald bortfalder enhver form for ansvars- og garantikrav over for Maschinenfabrik OTTO BAIER GmbH. HENVISNING Ved brug af nye kontaktkul må maskinen kun anvendes i det grønne område i de første 15 minut- ter - hold øje med LED'en i håndtaget (BDB 835: Position 6, se illustration

• Der skal udføres regelmæssig service af Maschinenfabrik OTTO BAIER GmbH eller af et af vores autoriserede service- og reparationsværksteder. Mange ulykker skyldes dårligt vedligeholdt elektroværktøj.

2.6.10 Forklaring på piktogrammerne

på maskinen CE-mærkningen på et produkt betyder, at produktet opfylder alle gældende europæiske forskrifter, og at det har været underkastet de foreskrevne procedurer for overensstemmelsesvurdering. Apparat af beskyttelsesklasse I På grund af sin isolering har maskinen ingen metaldele, som kan berøres og i tilfælde af fejl være spændingsførende. En ekstra beskyttelsesanordning træder i kraft, hvis basisisoleringen svigter. Bortskaf gammelt udstyr miljørigtigt Gammelt udstyr indeholder værdifulde materialer, der kan genbruges, og som skal sendes til genanvendelse. Batterier, smøremidler og lignende stoffer må ikke ledes ud i miljøet. Bortskaf derfor gammelt udstyr til egnede modtagestationer. Brug høreværn! Det typiske A-klassificerede lydtryksni- veau for dette elektroværktøj ligger over 85 dB (A) under arbejde – brug høreværn! Læs betjeningsvejledningen! Før arbejdet med og på maskinen påbe- gyndes, skal denne betjeningsvejledning samt sikkerheds- og farehenvisningerne læses omhyggeligt igennem og følges.| 98 |

3 Tekniske egenskaber

Vådborekronediameter (mm), min. / maks. 60 / 400 Boredybde (mm) maks. 650 Værktøjsholder 1¼ UNC og G½ Vægt (kg)

Vådborekronediameter (mm), min. / maks. 40 / 250 Boredybde (mm) maks. 650 Værktøjsholder 1¼ UNC og G½ Vægt (kg)

Omdrejningsområderne afhænger af diamant-vådborekronens diameter. Diamant-vådboresystem BDB 835 Tomgangsomdrejningstal (min

) 310 620 1400 Vådborekronediameter (mm) 140-250 70-140 40-70 De angivne omdrejningstal skal opfattes som de maksimale omdrejningstal for de angivne diamant-våd- borekroners diametre. Afhængig af beskaffenheden af det materiale, der bores i, f.eks. jernarmeret beton med forskellig styrke, indstilles omdrejningstallet efter fornemmelsen. Ved boring i betonindstøbt jern med diamant-vådborekroner med store diametre indstilles 1. gear altid.| 99 |

Vægt iht. EPTA-procedure 01/2003.

Fastlæg måleværdier for støj i henhold til EN 60745. Brug høreværn!

De totale svingningsværdier (tre retningers vektorsum) fastlægges i henhold til EN 60745 De i denne betjeningsvejledning angivne svingningsemissionsværdier er målt i henhold til en i EN 60745 standardiseret måleproces og kan anvendes til indbyrdes sammenligning mellem elektroværktøjer. De er også egnede til en foreløbig vurdering af svingningsbelastningen. De angivne svingningsemissionsværdier repræsenterer de primære anvendelser af elektroværktøjet. Hvis elektroværktøjet anvendes til andre formål med afvigende, påmonteret værktøj eller ikke vedligeholdes tilstrækkeligt, kan dette øge svingningsbelastningen betydeligt i hele arbejdstidsrummet. For at opnå en nøjagtig vurdering af svingningsemissionsværdierne skal der også tages højde for de tider, hvori apparatet er frakoblet eller stadig kører, men rent faktisk ikke anvendes. Dette kan reducere svingningsbelastningen i hele arbejdstidsrummet betragteligt. ADVARSEL Helbredsrisici pga. vibrationer. Î For at beskytte brugeren skal der træffes yder- ligere sikkerhedsforanstaltninger, f.eks. brug af antivibrations-beskyttelseshandsker, kor- rekt vedligeholdelse af elektroværktøjet og det påmonterede værktøj, hænderne skal hol- des varme, og arbejdsforløbene skal være velorganiserede.

EN61000-3-3:2013 iht. til bestemmelserne i direktiverne 2006/42/EF 2011/65/EU i forbindelse med de sikkerhedshenvisnin- ger, der er dokumenteret i betjeningsvej- ledningen, og den foreskrevne, tilsigtede anvendelse. Udviklingschefen er autoriseret til udarbejdelse af de tekniske bilag. Disse kan fås hos: Maschinenfabrik OTTO BAIER GmbH, Heckenwiesen 26, 71679 Asperg Tyskland Thomas Schwab Adm. direktør Robert Pichl Udviklingschef Asperg, 02.04.2020| 100 |

3 Borestander BST 250 1 Glideelement 2 Møtrik til hældningsjustering øverst 3 Drevaksel 4 Rørspærre med klemme 5 Tilspændingshåndtag 6 Kegleaksel 7 Libelle 8 Borestanderplade 9 Møtrik til hældningsjustering nederst 10 Justeringsfod (4x) 11 Cylinderskruer til hældningsjustering nederst 12 Påskruningsplade 13 Cylinderskrue (4x) 14 Låsering 15 Boreslæde 16 Sekskantskrue 17 Klemmearm 18 Boresøjle

3.5 Tilsigtet anvendelse

Diamant-vådboresystemerne BDB 835 og BDB 8325 er kun beregnet til brug sammen med en egnet borestander. Læs og vær opmærksom på den separate betjeningsvejledning til den pågældende borestander. HENVISNING Drivenhederne er ikke egnede til underopboring eller frihåndsboring. Anvendelse med et vandudsugningssæt er også mulig. Diamant-vådboresystemerne er beregnet til vådbo- ring i mineralske materialer såsom beton, stålbeton eller murværk i forbindelse med diamant-vådbore- kroner og en vandtilførsel. Der må ikke bores i følgende materialer: Træ, metal, glas etc. Overhold de nationale, gældende forskrifter for de materialer, der bearbejdes, og udsugning.

3.3 Maskinens egenskaber

Maskinerne har en specialudviklet elektronik med softstart. Den overvåger omdrejningstallet og hjæl- per via indikatorlamperne grøn / rød (BDB 835: Po- sition 6 og 7, se illustration

) med at opnå det mest gunstige arbejdsfremskridt og dermed arbejdsbetin- gelser, der skåner værktøjet. Optisk visning Grøn: Omdrejningstal for optimal boreeffekt Rød: Omdrejningstal for lav – stop Hvis du ikke er opmærksom på dette advarselssig- nal, dvs. ikke reducerer fremføringen, slår elektro- nikken fra ved overbelastning. Tag diamant-våd- borekronen ud af borehullet, når den står stille. Maskinen kan startes igen med det samme. 8 Diamantboremaskinen er udstyret med en per- sonbeskyttelseskontakt (PRCD).

3.4 Maskin- og betjeningsdele

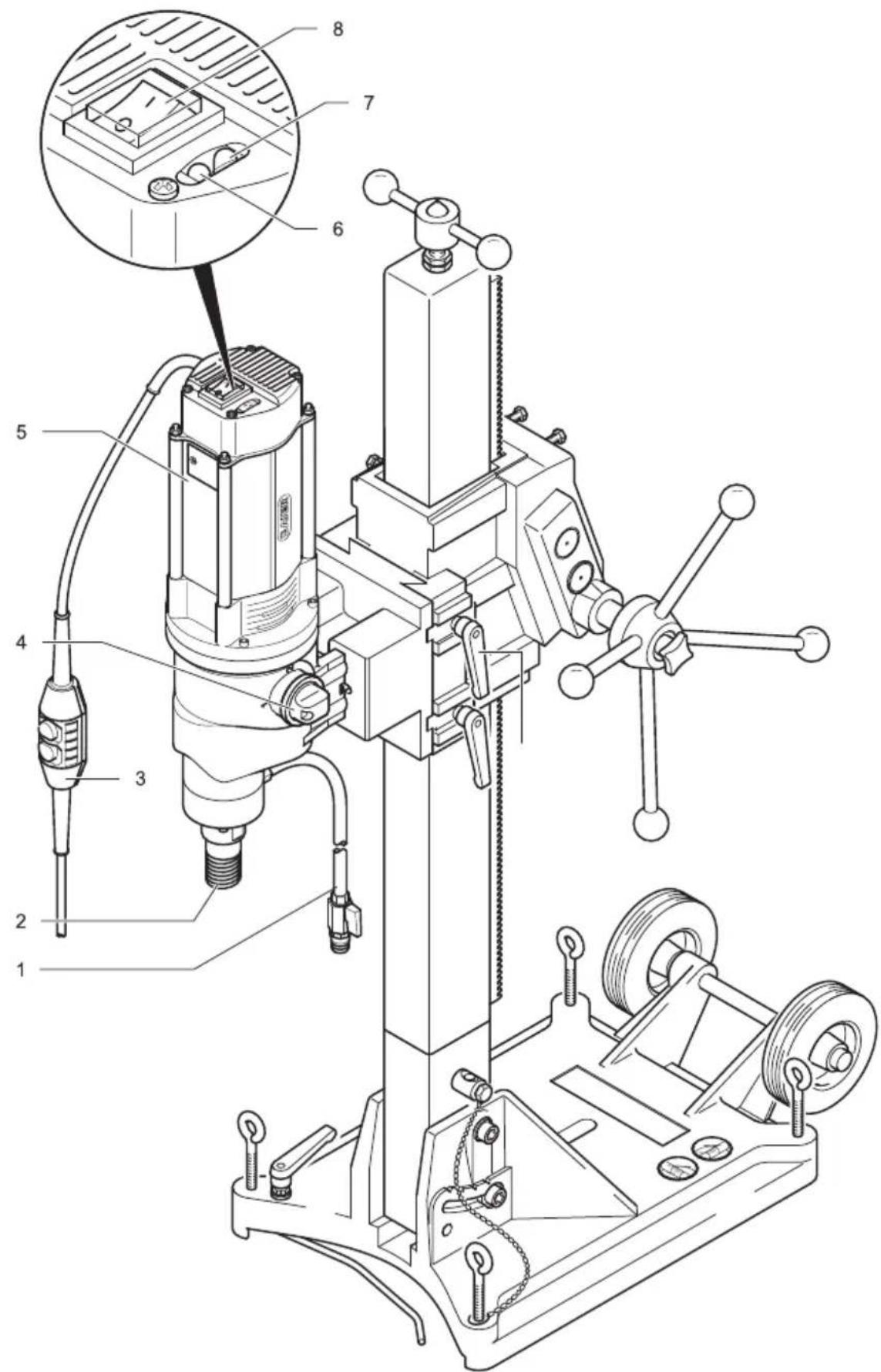

1 Vådboresystem BDB 835 1 Vandtilslutning 2 Hovedaksel 3 Personbeskyttelseskontakt PRCD 4 Gearskift (-3 gear) 5 Drivenhed BDB 835 6 Grøn LED 7 Rød LED 8 Tænd/sluk-kontakt

Vådboresystem BDB 8325 1 Vandtilslutning 2 Hovedaksel 3 Personbeskyttelseskontakt PRCD 4 Gearskift (-3 gear) 5 Drivenhed BDB 8325 6 Grøn LED 7 Rød LED 8 Tænd/sluk-kontakt| 101 | 4 Før arbejdet påbegyndes Vær opmærksom på følgende punkter, før arbejdet påbegyndes, så det er sikkert at arbejde med diamant-vådboresystemer:

• Gennemlæs alle sikkerheds- og farehenvisnin- ger i denne betjeningsvejledning.

• Bær beskyttelsesstøj såsom sikkerhedshjelm, ansigtsværn eller sikkerhedsbriller, sikker- hedshandsker, egnet mund-/næsefiltermaske, skridsikre sikkerhedssko og om nødvendigt forklæde.

• Den på typeskiltet anførte spænding skal være identisk med netspændingen.

• Kontroller maskinen, tilslutningsledningen, stikket, at diamant-vådborekronen sidder fast, og at borestanderen står fast før hver brug.

• Vær altid opmærksom på diamant-vådbore- kroneholderens diameter. Gevindet på diamant-vådborekronerne skal passe til gevindet på drivenheden (G½" indvendigt gevind og 1¼" UNC udvendigt gevind) uden slør. Der må ikke anvendes reduktioner eller adaptere ved montering af diamant-vådborekroner.

• Kontroller diamant-vådborekronens tilstand visuelt.

• Montering af tilspændingshåndtag:

Skub tilspændingshåndtaget (3) til venstre eller højre på drevakslen (4) efter behov, så hullet i tilspændingshåndtaget (2) og i drevakslen (1) dækker hinanden.

Sæt rørspærrens (1) stift gennem hullerne (2), og tryk, til klemmen går i indgreb.

• Fastlåsning af boreslæde ved behov:

BST 250 Når klemmearmen (1) spændes, kan bore- slæden (2) låses fast. På den måde sikres boreslæden mod uventede bevægelser.

BST 420 Træk låsebolten (2) på boreslæden (1) ud, drej den 90°, og lad tilspændingsakslen gå i indgreb. Boreslæden (1) skal evt. bevæges lidt op eller ned med tilspændingshåndtaget. På den måde sikres boreslæden (1) mod uventede bevægelser. HENVISNING Beskadigede diamant-vådborekroner må ikke anvendes og skal omgående udskiftes.

• Brug kun de af OTTO BAIER GmbH anbefalede diamant-vådborekroner til det pågældende formål. HENVISNING Diamant-vådborekronen kan ødelægges, hvis den overophedes eller sætter sig fast i kerneborehullet (se ”Håndtering af diamant-vådborekroner” på side 106). Hvis der opstår sundhedsskadeligt støv under arbejdet, skal en egnet støvudskiller sluttes til diamant-vådboresystemet (f.eks. BAIER special-støvudskiller).

Kontrol af personbeskyttelseskontakten FARE Risiko for tilskadekomst pga. elektrisk stød. Î Personbeskyttelseskontakten PRCD skal altid kontrolleres, før drivenheden startes (se her- under). Hvis PRCD ikke udløses under test, el- ler den slår fra gentagne gange ved tilkobling af drivenheden, skal drivenheden og personbe- skyttelseskontakten PRCD kontrolleres sam- men af en autoriseret elektriker.

Tryk på tasten −ON− (RESET) (2) igen. Drivenheden skal nu kunne tilkobles.

• Hvis PRCD ikke udløses under test, eller den slår fra gentagne gange ved tilkobling af drivenheden, skal drivenheden og personbe- skyttelseskontakten PRCD kontrolleres sammen af en autoriseret elektriker.| 102 |

• Brug af diamant-vådboresystemet med en defekt personbeskyttelseskontakt PRCD er ikke tilladt – livsfare.

Indstilling af omdrejningstal

HENVISNING Gearskift ved kørende maskine kan beskadige maskinen. Vent, til maskinen er stoppet helt. 5 Drift og betjening

5.1 Montering hhv. udskiftning af

diamant-vådborekronen FARE Risiko for tilskadekomst pga. elektrisk stød. Î Træk netstikket ud af kontakten før alt arbejde på drivenheden. FORSIGTIG Risiko for tilskadekomst pga. varmt værktøj. Î Ved længere tids brug kan de monterede værk- tøjer blive varme. Brug beskyttelseshandsker ved udskiftning af værktøjerne, eller lad værk- tøjerne køle af. HENVISNING Drivenheden skal først fastgøres på borestanderen (se ”5.2 Fastgørelse af drivenheden på borestan- deren” på side 103) ved hjælp af påskruningspla- den, før diamant-vådborekronen monteres.

Skru diamant-vådborekronen (2) på det udvendige 1¼" UNC gevind eller diamant-våd- borekronen (3) i det indvendige gevind G½" i drivakslen (1) til anslag (højregevind).

• Fastlåsning af boreslæde:

BST 250 Når klemmearmen (1) spændes, kan bore- slæden (2) låses fast. På den måde sikres boreslæden mod uventede bevægelser.

BST 420 Træk låsebolten (2) på boreslæden (1) ud, drej den 90°, og lad tilspændingsakslen gå i indgreb. Boreslæden (1) skal evt. bevæges lidt op eller ned med tilspændingshåndtaget. På den måde sikres boreslæden (1) mod uventede bevægelser.

Spænd diamant-vådborekronen (2) med en fastnøgle SW41 (ved 1¼" UNC udvendigt gevind).| 103 |

5.3 Etablering af vandtilførsel

FARE Risiko for tilskadekomst pga. elektrisk stød. Î Beskyt maskinen mod sprøjtevand. Pas ved montering og afmontering af vandslangen på, at der ikke trænger vand ind i maskinens lufts- lids. Brug kun intakte Gardena-koblinger og Gardena-slangestykker. Kontroller tætningsrin- gene for slid eller beskadigelse. Maskinen må ikke bruges med utætte slangekoblinger.

Slut vandtilførslen (1) med koblingen (3) til en slange med et Gardena-slangestykke (½ tomme).

Med hanen (1) kan der åbnes og lukkes for vandtilførslen, og den kan finjusteres.

• Indstil vandstrømmen så lavt som muligt for at undgå risikoen for sprøjt.

5.4 Montering af borestanderen med

Justering af borestanderen til det hul, der skal bores, vha. diamantborekronen:

Markér og bor dyvelhullet til fastgørelse af borestanderpladen (5) gennem fastgørelsesslid- sen (borehul: Ø 15 mm, dybde 50 mm).

Sæt fastgørelsesskruen (1) med den påmonterede lynspændedyvel (2) i dyvelhullet.

Juster borestanderpladen (5) ved hjælp af libellen (6) eller et vaterpas (ved BST 420) og de fire justeringsfødder (4).

Skru fastgørelsesskruen (3) i vha. iskru- ningsværktøjet (2).

Spænd lynspændemøtrikken (1) med lette slag med en hammer.

Spænd diamant-vådborekronen (3) med en fastnøgle SW24 (ved ½" indvendigt gevind). HENVISNING Kontroller diamant-vådborekronens pasning og tilstand. En beskadiget diamant-vådborekrone må ikke anvendes og skal omgående udskiftes.

5.2 Fastgørelse af drivenheden på

Skru drivenheden (1) sammen med påskru- ningspladen (2) med de 4 fastgørelsesskruer (3).

• Boreslæden skal være låst fast.

Skru kegleakslen (5) ud, og træk den ud af boreslæden (4) til anslag.

Hæng påskruningspladen (2) med driven- heden (1) i boreslædens (3) holder oppefra, og tryk påskruningspladen (2) bagud.

Skub kegleakslen (5) gennem påskrunings- pladen (2), og spænd med en gaffelnøgle. HENVISNING Kegleakslen må under ingen omstændigheder spændes fast med tilspændingshåndtaget; den kan blive beskadiget pga. for høje drejemomenter.| 104 |

5.4.1 Fastgørelse i væggen

HENVISNING Til fastgørelse på vægge skal der anvendes RAWL-ankre med en diameter på 20 mm / M12.

Ved fastgørelse i væggen skal der benyttes et eksternt vaterpas til indstilling af borestanderens retvinklethed i forhold til diamantborekronens bore- hul. Denne justering kan ikke foretages med den integrerede libelle (7) på borestanderen.

5.5 Montering af borestanderen med

vakuumsættet (tilbehør) Hvis det ikke er muligt at fastgøre borestanderen med dyvelfastgørelsen, kan borestanderen fastgø- res i gulvet med et vakuumsæt (Id-nr. 73312). Monteringen er beskrevet i monteringsvejledningen til vakuumsættet.

5.6 Loftsstøtte af borestanderen

Borestanderen kan også fastgøres i loftet ved hjælp af en lynspændingssøjle, der fås som ekstraudstyr (se BAIER-kataloget). HENVISNING Loftets beskaffenhed skal først kontrolleres for, om det kan holde til et kraftigt, punktvist tryk. Fastgør lynspændingssøjlen, så den ikke falder ned eller løsner sig pga. vibrationer.

5.7 Indstilling af borestanderens

hældning BST 250 Borestanderen kan indstilles trinløst til en hældning på op til 45°.

Løsn den øverste cylinderskrue (3) og de to nederste cylinderskruer (2) fra vinkeljusteringen; det kan være nødvendigt at holde igen på møtrikkerne på den modstående side.

Indstil borestandersøjlen (1) til den ønskede borevinkel.

Spænd de to nederste cylinderskruer (2) og den øverste cylinderskrue (3) igen. HENVISNING

Borestanderen må først tages i brug, når alle tre cylinderskruer (2 og 3) er spændt. BST 420 Borestanderen kan indstilles trinløst til en hældning på op til maks. 55°. Fremgangsmåden for justering af hældningen er beskrevet i den betjeningsvejledning, der følger med borestanderen.

5.8 Start af drivenheden og boring

• Før drivenheden tages i brug, skal alle de punkter, der er beskrevet i kapitlet ”Før arbejdet påbegyndes”, kontrolleres (se side 101 ff.).

• Vælg en borekrone, og monter den (se ”Monte- ring hhv. udskiftning af diamant-vådborekronen” på side 102). HENVISNING Gearskift ved kørende maskine kan beskadige maskinen. Vent, til maskinen er stoppet helt.

Tænd drivenheden på tænd/sluk-kon- takten (BDB 835: Position 8, se illustration

), og vent, til arbejdsomdrejningstallet er nået – grøn LED (BDB 835: Position 6, se illustration

Åbn en smule for vandtilførslen (1).

• Indstil vandudsugningen til konstant drift. HENVISNING Hvis vådboresystemet bruges uden vandudsug- ning, skal det udløbende kølevand opsamles, så det ikke forårsager skader.

• Frigør boreslæden, hvis den er låst fast:

BST 250 Løsn klemmearmen (1), boreslæden (2) kan igen bevæges frit.

BST 420 Træk låsebolten (2) på boreslæden (1) ud af tilspændingsakslen, drej den 90°, og lad den gå i indgreb. Boreslæden (1) skal evt. bevæges lidt op eller ned med tilspændings- håndtaget. Boreslæden (1) kan igen bevæges frit.

• Så snart det kan ses, at diamantborekronen befinder sig i borematerialet, kan fremføringen øges. HENVISNING Diamantborekronen kan blive sløv eller ødelægges ved overophedning. Fremføringen må kun indstilles så højt, som diamantborekronen kan fjerne materialet. Udøv derfor ikke for kraftigt tryk på diamantborekronen (se ”Håndtering af diamant-vådborekroner” på side 106).

) lyser igen. Hvis du ikke er opmærksom på dette advar- selssignal, dvs. ikke reducerer fremføringen, slår elektronikken drivenheden fra ved overbelastning. Boreprocessen kan påbegyndes og fortsættes som beskrevet herover. HENVISNING Hvis diamantborekronen ikke har tilstrækkelig skæreeffekt, slår drivenheden også fra. Kontrollér i så tilfælde, om diamantborekronen er blevet stump (se ”Håndtering af diamant-vådborekroner” på side 106).

5.9 Afslutning af boring

• Lad vandet løbe i kort tid efter boringen, så boreslam mellem diamant-vådborekrone og borekerne skylles ud.

Træk langsomt diamant-vådborekronen ud af borehullet ved at dreje krydsgrebet (5) mod uret.

Sluk drivenheden på tænd/sluk-kontakten (BDB 835: Position 8, se illustration

• Slå vandudsugningen fra. Gennemgangsboring HENVISNING Risiko for deformation eller brud! Slå ikke med hårde genstande på diamantborekronen! Slå med et blødt stykke træ eller kunststof på diamantborekronen, hvis borekernen sidder fast i diamantborekronen, så borekernen løsnes. Ingen gennemgangsboring (sækboring) HENVISNING Diamantborekronen kan ødelægges, hvis den sætter sig fast i kerneborehullet. Bryd aldrig borekernen ud med diamantborekronen!

Hvis borekernen stadig sidder fast i borehullet, efter at diamantborekronen er trukket ud, kan den brydes ud med et egnet værktøj (f.eks. mejsel).| 106 |

6 Rengøring FARE Risiko for tilskadekomst pga. elektrisk stød. Î Træk netstikket ud af kontakten før alt arbejde på drivenheden. Maskinen skal rengøres, hver gang den har været brugt.

• Tag om nødvendigt drivenheden ud af borestanderen.

• Rengør omhyggeligt maskinen, og blæs den ud med trykluft.

• Smør vådborekroneholderen med lidt fedt.

• Rengør omhyggeligt borestanderen, og blæs den ud med trykluft. f Smør boreslædeføringen let.

• Tøm vandudsugningens skyllehoved, blæs det tørt, og smør gevindet med lidt olie.

• Hold grebene tørre og fri for fedt. 7 Vedligeholdelse FARE Risiko for tilskadekomst pga. elektrisk stød. Î Træk netstikket ud af kontakten før alt arbejde på drivenheden. Drivenheden skal serviceres mindst en gang om året. Endvidere er service nødvendig, hvis kullene er slidte. HENVISNING Ved brug af nye kontaktkul må maskinen kun anvendes i det grønne område i de første 15 minut- ter - hold øje med LED'en i håndtaget (BDB 835: Position 6, se illustration

Kun service- og reparationsvirksomheder, der er autoriseret af Maschinenfabrik OTTO BAIER GmbH må udføre reparationer på maskinen. Brug altid kun originale BAIER-reservedele og originalt BAIER- tilbehør (se BAIER-kataloget). 8 Håndtering af diamant-vådborekroner

• For bløde diamantsegmenter: f Diamant-vådborekroner slides for hurtigt ved meget høj slibeeffekt. Afhjælpning: Materialet, der skal bearbej- des, kræver diamant-vådborekroner med en hårdere binding.

• For hårde diamantsegmenter: f Diamantkornene bliver sløve og bryder ikke mere ud af bindingen. Diamant-vådbore- kronerne har ingen skæreeffekt mere. Afhjælpning: Materialet, der skal bearbej- des, kræver diamant-vådborekroner med en blødere binding.

• Hvis der ikke er tilkoblet en vandskylning under bearbejdningen, gnider diamant-vådborekronen i stigende grad på ”blødt” boremel. Dermed opvarmes borekronens segmenter, de bliver bløde, og diamantsplinterne synker ind i det bærende materiale. Diamant-vådborekronen mister sin skarphed. Skæreeffekten reduceres, og brugeren forstærker trykket på diamant-våd- borekronen, hvilket øger effekten. Efter nogle få boringer er vådborekronens segmenter ”sintrede”, eller de rives af ved den mindste modstand i sten, hvorefter diamant-vådbore- kronen skal udskiftes.

• Ved at mellemslibe diamant-vådborekronen på en BAIER-skærpeplade (id-nr. 15453) eller en blød sten kan nedsunkne diamanter arbejdes fri igen, og diamant-vådborekronen er skarp igen.

• For at forlænge diamant-vådborekronens levetid og holde skærehastigheden på et højt niveau, er det nødvendigt at vandkøle borekronens segmenter.| 107 |

• For højt boretryk kan føre til materialetræthed af basismetallet og dermed revnedannelse. Kontroller før brug, at der ikke er revner i diamant-vådborekronen.

• Diamant-vådborekronen bør først føres ind i muren, efter at arbejdsomdrejningstallet – grøn LED lyser – er nået (BDB 835: Position 6, se illustration

10 Leveringsomfang Det individuelle leveringsomfang for en kundespeci- fik bestilling fremgår af følgesedlen. Leveringsomfanget for basisudførelserne fremgår af nedenstående skema. Hvis der mangler dele, eller de er beskadigede, skal du henvende dig til forhandleren. Id.-nr. Drivenhed Borestander BDB 835 BDB 835 vådboresystem 67330 x x (BST 420) BDB 835 drivenhed 64030 x BDB 8325 BDB 8325 vådboresystem 6267 x x (BST 250) BDB 8325 drivenhed 76497 x x inkluderet i leveringsomfanget 9 Bortskaffelse Bortskaf apparatet og dets emballage til miljøvenlig genanvendelse i henhold til de bestemmelser, der gælder i dit land.| 108 |

11 Garanti I forbindelse med det af Maschinenfabrik OTTO BAIER GmbH markedsførte elektroværktøj er for- skrifterne i loven om tekniske arbejdsmidler, der tjener til beskyttelse mod farer for liv og helbred, opfyldt. Vi garanterer for en upåklagelig kvalitet af vores produkter og bærer udgifterne til en reparation i form af udskiftning af de beskadigede dele eller ombytning med et nyt apparat i tilfælde af konstruktions-, materiale- og/eller produktionsfejl i garantiperioden. Ved erhvervsmæssig anvendel- se løber garantien i 12 måneder. Forudsætningerne for et garantikrav som følge af konstruktions-, materiale- og/eller produktions- fejl er:

1. Købsbevis og overholdelse af

betjeningsvejledningen For at gøre et garantikrav gældende skal der altid forelægges et maskinelt udstedt, originalt købsbevis. Det skal indeholde den fulde adres- se, købsdato og produktets typebetegnelse. Betjeningsvejledningen for den pågældende maskine samt sikkerhedsanvisningerne skal have været fulgt. Skader forårsaget af betjeningsfejl kan ikke anerkendes som garantikrav.

2. Korrekt anvendelse af maskinen

Produkterne fra Maschinenfabrik OTTO BAIER GmbH udvikles og produceres til bestemte anvendelsesformål. Ved manglende overholdelse af den tilsigtede brug jf. betjeningsvejledningen, anvendelse til andre formål eller anvendelse af uegnet tilbehør kan et garantikrav ikke anerkendes. Ved anvendelse af maskinerne i kontinuerlig og akkorddrift samt ved leasing eller udlejning bortfalder garantien.

3. Overholdelse af serviceintervaller

Forudsætningen for garantikrav er en regel- mæssig servicering udført af os eller en af os autoriseret service- og reparationsvirksomhed. Der skal udføres service i overensstemmelse med sliddet på kullene, dog minimum en gang om året. Rengøringen af maskinerne skal udføres i overensstemmelse med bestemmelserne i betjeningsvejledningen. Ved indgreb udført af tredjepart (åbning af maskinen) bortfalder garantien. Service- og rengøringsarbejde er generelt ikke garantikrav.

4. Anvendelse af originale BAIER-reservedele

Brug altid kun originale BAIER-reservedele og BAIER-tilbehør. Disse dele fås hos autorise- rede forhandlere. Fedttype og -mængde skal anvendes i overensstemmelse med gældende fedtliste. Ved anvendelse af uoriginale dele er der risiko for følgeskader og øget fare for tilska- dekomst. Adskilte og delvist adskilte maskiner samt maskiner, der er repareret med fremmede dele, er ikke omfattet af garantien.
