BRUGSANVISNING BUK360 MAKITA

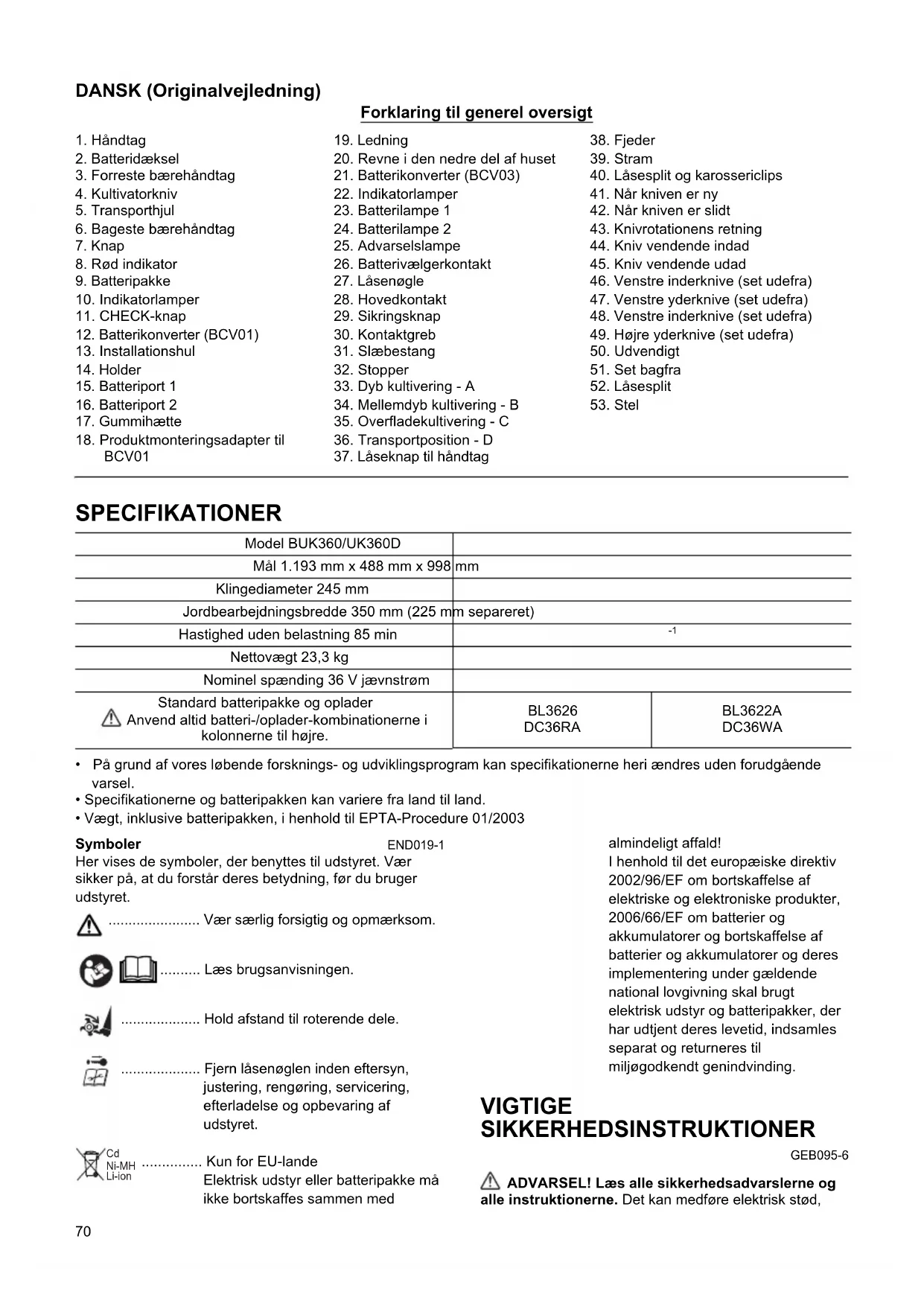

DANSK (Originalvejledning)

Forklaring til generel oversigt

1. Händtag	19. Ledning	38. Fjeder
2. Batteridæksel	20. Revne i den nedre del af huset	39. Stram
3. Forreste bærehåndtag	21. Batterikonverter (BCV03)	40. Læsesplit og karossericilips
4. Kultivatorkniv	22. Indikatorlamper	41. Nær kniven er ny
5. Transporthjul	23. Batterilampe 1	42. Nær kniven er slidt
6. Bageste bærehåndtag	24. Batterilampe 2	43. Knivrotationens retning
7. Knap	25. Advarselslampe	44. Kniv vendende indad
8. Rød indicator	26. Batterivælgerkontakt	45. Kniv vendende udad
9. Batteripakke	27. Læsenøgle	46. Venstre inderknive (set udefra)
10. Indikatorlamper	28. Hovedkontakt	47. Venstre yderknive (set udefra)
11. CHECK-knap	29. Sikringsknap	48. Venstre inderknive (set udefra)
12. Batterikonverter (BCV01)	30. Kontaktgreb	49. Højre yderknive (set udefra)
13. Installationshul	31. Slæbestang	50. Udvendigt
14. Holder	32. Stopper	51. Set bagfra
15. Batteriport 1	33. Dyb kultivering - A	52. Læsesplit
16. Batteriport 2	34. Mellemdyb kultivering - B	53. Stel
17. Gummihætte	35. Overfladekultivering - C
18. Produktmonteringsadapter til BCV01	36. Transportposition - D
	37. Læseknap til händtag

SPECIFICATIONER

Model BUK360/UK360D
Mål 1.193 mm x 488 mm x 998	mm
Klingediameter 245 mm
Jordbearbejdningsbredde 350 mm (225 mm separeret)
Hastighed Eden belastning 85 min	-1
Nettovægt 23,3 kg
Nominel spænding 36 V jævnstrøm
Standard batteripakke og oplader Anvend altid batteri-/oplader-kombinationerne i kolonnerne til hjre.	BL3626 DC36RA	BL3622A DC36WA

• På grund af vores lobe forsknings- og udvikingsprogram kan specifikationerne heri ændres uten forudgående varsel.
• Specificationerne og batteripakken kan variere fra land til land.
  Vaegt, inklusive batteripakken, i henhold til EPTA-Procedure 01/2003

Symboler

END019-1

Her vises de symboler, der benytttes til udstyret. Vær sikker pa, at du forstår dere's betydning, før du bruger udstyret.

Vær saerlig forsigtig og opmaerkso.

Laes brugsanvisingen.

Hold afstand til roterende dele.

Fjern Iasenoglen inden eftersyn, justering, rengering, servicering, afterladelse og opbevaring af udstyret.

NI-MH Li-ion

Kun for EU-lande

Elektrisk udstyr eller batteripakke må ikke bortskaffesammen med

almindeligt affald!

I henhold til det europaeiske direktiv 2002/96/EF om bortskaffelse af elektriske og elektroniskeprodukter, 2006/66/EF om batterier og akkumulatorer og bortskaffelse af batterier og akkumulatorer og deresimplemented under geldende national lovgivning skal brugt elektrisk udstyr og batteripakker, der har udtjent deres levetid, indsamles separat og returneres til miljogodkendt genindvinding.

VIGTIGE

SIKKERHEDSINSTRUCTUCTIONER

GEB095-6

alle instruktionerne. Det kan medfore elektrisk stød,

brand og/eller alvorlig personskade, hvis du/DDke overholder advarslerne og folger instruktionerne.

Gem alle advarsler og instruktioner sà du har dem til fremtidig brug.

Tilsigtet anvendelse

Denne maskine er kun beregnet til jordkultivering. Anvend kun maskinen til dette formål. Anvendes den til andre formål, kan det medføre alvorlig personskade og/eller skade på maskinen.

Traening/information

1. Indsæt ikke jeglen i maskinen for den er klart til anvendelse.
2. Gör digbekendt med betjeningen og den korrekte anvendelse af maskinen.
3. Lad aldrig børn eller personer, som ikke har kendskab tilppe instruktioner, anvende maskinen. Lokale bestemmelsekran sætte begrænsninger for brugerens alder.
4. Arbejd aldrig mens der er personer, især børn, eller kæledyr i naerheden.
5. Betjen称之 maskinen under indflydelse af medicin, alcohol aller nogen anden medicinering.
6. Vær opmærksom på, at operatoren eller brugeren er ansvarlig for ulykker eller farlige situationer, der matte opsta mod andre personer eller deres ejendele.

Forberedelse

1. Bær altid robust fodtøj og lange bukser nár du arbejder. Anvend ikke maskinen med bare fødder eller abne sandaler.
2. Gennemgå grundigt det område hvor maskinen skal anvendes, og fjern alle de genstande der kan blive kastet op i luften af maskinen.
3. Inden brug, skal du alto visuelt efterse værktøjerne for slidtage eller beskadigelse. Udskift slidte eller beskadigede elementer og bolte sætvis for at opretholde balancen.

Betjening

1. Arbejd kun i dagclys aller under god kunstig belysning.

2. Ved arbejde pa skräninger:

3. Sorg for, at der ici er nogen børn eller andre personer indenfor et arbejdsområde på 20 meter, somtær opmærksom på eventuelle dyr i naerheden af arbejdsområdet. Ellers skal brugen af maskinen stoppes.

4. sikr dig altid, at du at et godt fodfaste,
5. arbejd på tværs af skråninger og aldrig op og ned,

6. Vær meget forsigtig ved retningsændringer på skranninger.

7. Arbejd ikke på meget stejle skråninger.

8. Gå, Iøb aldrig med maskinen.
9. Vær meget forsigtig, nár du bakker eller trækker maskinen ind mod dig selv.
10. Start motoren forsigtigt i henhold til producentens instruktioner og med fdderne pa god afstand af værktøjerne.

11. Stik ikke dine hænder eller fødder ind iærheden af eller under roterende del.

12. Løft eller bær aldrig en maskine, mens motoren kører.

13. Sluk for maskinen og fjern lasaenoglen i tilfaeldene nedenfor: -nár du lader maskinen vare uden for opsyn, - inden fjernelse af blokeringer.
14. Vær især opmærksom påHarde eller stenede marker, da maskinen har tendens til at+vare mindre stabil der end på kultiveret jord og anvend langsom hastighed til plojning.

1. Inden opbevaring af maskinen i et snævert aller lukket rum, skal du lade den køle af i en tilstrækkelig tidssperiode.
2. Sørg for, at alle møtrikker, bolte og skruer er strammet, sä maskinen altid er klar til brug.
3. For at reducere brandrisikoen skal motoren, batterirummet og opbevaringsområdet holdes fri for vegetativt materiale og overdrevent meget smoremiddel.

4. Sluk for maskinen og fjern lasaenoglen i tilfaeldene nedenfor:

5. inden kontrol, rengöring aller arbejde pa maskinen.

6. after du har ramt et fremmedlegeme. Kontroller maskinen for skader og udfor reparationer inden start eller betjening af maskinen,
7. hvis maskinen begynder at vibrere unnormalt. Efterse for skader og udskift eller reparer eventuelt beskadigede dele. Kontroller og efterspænd eventuelt lose dele.

Brug og behandling af batteridrevet værktj

1. Genoplad kun med den oplader, der er specificeret af producenten. En oplader, der passer til en type batteripakke, kan medfore risiko for brand, his den anvendes med en,anden batteripakke.
2. Anvend kun maskiner sammen med særligt designerede batteripakker. Brug af andre batteripakker kan muligvis medføre risiko for persorskader og brand.
3. När batteripakken不解 er i brug, skal den holdes væk fra andre metalgenstande som f.eks. papirclips, mønter, søm, skruer eller andre små metalgenstande, som kan forbinde den enete terminal med den anden. Kortslutning af batteriterimalerne kan medføre forbrændinger eller brand.
4. Ved forkert behandling kan der sive væske ud fra batteriet; undgå kontakt. Hvis der opstår utilsigtet kontakt, skal du skylle med vand. Hvis du fär væske i øjnene, skal du desuden søge lægehjælp. Væske fra batteriet kan forårsage irritation aller forbrændinger.

Service

1. Fá udført service på maskinen hos en autoriseret reparator, og brug kun tilsvarende reservedele. Derved vedligeholdes maskinens sikkerhed.
2. Følg instruktionerne for smøring og udskiftning af tilbehør.
3. Hold handtagene tøre, rene og fri for olie og fedtstoffer.

GEM DISSE INSTRUKTIONER.

ADVARSEL:

LAD IKKE tryghed ell er kendskab til produitet (fragentagen brug) fore til, at du ikke strengt overholder sikkerhedsreglerne for det gældende produkt. MISBRUG ell manglende overholdelse af sikkerhedsreglerne i dette brugsanvising kan medføre alvorlig persorskade.

VIGTIGESIKKERHEDSINISTRUKTIONER

ENC007-7

FOR BATTERIPAKKEN

1. Før brugen af batteripakken skal du lese alle instruktioner og advarsler pa (1) batteriopladeren, (2) batteriet og (3) det produit, som batteriet anwendes i.
2. Skil/DD: batteripakken ad.
3. Hvis driftstiden bliver betydeligt kortere, skal du straks ophore med brugen. Brug kan medfore risiko for overophedning, risiko for forbrandinger aller endog eksplosion.
4. Hvis du fär elektrolyt i øjnene, skal du med det samme rense øjnene med rent vand og søge læge. Dette kan medføre tab af synet.
5. Kortslut ikke batteripakken:

(1) Undgå at røre ved terminalerne med ledende materiale.
(2) Undgå at opbevare batteripakken i en beholder med andre metalgenstande som f.eks. søm, ønter osv.
(3) Udsæt ikke batteripakken for vand eller regn.
Hvis batteriet kortsluttes, kan det medføre voldsom strøm, overophedning, mulige forbrændinger og endog nedbrud.

1. Undgå at opbevare værktøjet og batteripakken pa steder, hvor temperaturen kankommen op pa eller overstige 50^
2. Sæt ikke ild til batteripakken, selvom den er alvorligt beskadiget eller helt udtjent. Batteripakken kan eksploderè ved brand.
3. Undga at tabe aller sla pa batteriet.
4. Undlad brug af et beskadiget batteri.

GEM DISSE INSTRUKTIONER.

Tips til, hvordan du forlanger batteriets levetid

1. Oplad batteripakken, før den bliver helt afladet. Ophør med at bruge værktøjet, og udskift batteripakken, hvis strømmen til værktøjet aftager.
2. Oplad aldrig en fuldt oplatet batteripakke. Overopladning forkorter batteriets levetid.
3. Oplad batteripakken ved stuetemperatur på 10^- 40^ . Lad batteripakken kole ned for den oplades, hvis den er varm.
4. Oplad batteripakken en gang hver sjette maned, hvis du ikke bruger det i lang tid.

BESKRIVELSE AF DELE (Fig. 1)

FUNKTIONSBESKRIVELSE

Montering ellr afmontering af batteripakken (Fig. 2 og 3)

FORSIGTIG:

• Sluk altid for maskinen inden montering ell er afmontering af batteripakken.
• Hold batteripakken fast med begge hænder, nr du isætter eller fjerner batteripakken. Hvis batteripakken ikke holdes ordentlich fast, kan den glide ud af hænderne og forårsage i skader på maskinen og batteripakken samt personskade.
• Pas pà du/DD klemmer din tommel- og andre fingre, nár du lukker batteridaekslet.

Løsn spændet på begge sider af maskinen og abn batteridækslet.

Afmonter batteripakken ved at holde ned på knappen foran på batteripakken og skubbe den af maskinen. Ved montering af batteripakken justeres tungen på batteripakken med rillen i huset, hvorefter pakken skubbes på plads. Sæt den—hele vejen ind, indtil den lases på plads med et[lle klik. Hvis den ronde indicator overst på knappen er synlig, er batteripakken ikke这段时间 fast.

Luk batteridaekslet og stram spændet til.

Denne maskine kan udstyrets med op til to batteripakker.

Du kan montere et aller to batterier. Batteriet kan monteres pa begge sider af abningen.

FORSIGTIG:

• Anvend/DD:kræfter ved monteringen af batteripakken. Hvis den/DD glider let ind, er den.dd indsat korrekt.

BEMAERK:

Hvis du monterer to batterier, kan du vaelge hvilket batteri, der skal anvendes, ved at trykke pa batterivaelgerkontakten.

Batteribeskyttelsessystem

Lithium-ion-batterier er udstyret med et beskyttelsessystem. Dette system slukker automatisk for strommen til maskinen for at forlange batterilevetiden. Maskinen stopper automatisk under anvendelsen, hvis maskinen og/eller batteriet udsættes for en af de følgende situationer:

Overbelastning:

Maskinen anvendes på en sädan måde, at det fär den til at bruge unnormalt meget strøm.

Iienne situation skal du slippe afbryderkontakten pa maskinen og stoppe den anvendelse, som gjorde maskinen overbelastet. Tryk derefter ind pa afbryderkontakten for starte igen.

Hvis maskinen ikke starter, er batteriet overbelastet. I++, du lade batteriet kule af, inden du trykker ind pa afbryderkontaktenigen.

Lav batterispanding:

Den resterende batterikapacitet er for lav, og maskinen kan/DDke. I donne situation skal du afmontere og oplade batteriet.

Indicator for resterende batterikapacitet (kun for modeller med batteri BL3622A)

Batteri BL3622A er udstyret med en indicator for resterende batterikapacitet. (Fig. 4)

Tryk på CHECK-knappen for at få angivet den resterende batterikapacitet. Indikatorlampen lyser derefter i ca. tre sekunder.

Indikatorlamper	Resterende kapacitet
Tændt Slukket Blinker
E F	70% til 100%
	45% til 70%
	20% til 45%
	0% til 20%
	Oplad batteriet.
	Der opstod muligvis funktionsfejl på batteriet.

011713

• När det kun er den allernederste indicatorlampe (ved widen af "E" (tom)) der blinker, eller när ingen af indicatorlamperne lyser, er der ikke mere batterikapacitet tilbage, sä maskinen kan ikke anvendes. I dette tilfælde skal batteriet oplades, aller det tome batteri skal udskiftes med et fuldt oplatet batteri.
  Nar to ellere indikatorlamper icke lyser javnt effer gennemfort opladning, er enden pa batteriets levetid naet.
• Nár de to Øverste eller to nederste indicatorlamper lyser på skift, er der muligvis opstæt en funktionsfejl på batteriet. Kontakt dit lokale Makita autoriserede servicecenter.

BEMAERK:

• Den angivne kapacitet kan vare lavere end det eigentlige niveau under brug ell er umiddelbart after anvendelse af maskinen.
• Afhängigt af anvendelsesforholdene og den omgivende temperatur, kan angivelsen muligvis afvige en smule fra den eigentlige kapacitet.

Batterikonvertere (ekstraudstyr)

ADVARSEL:

• Inden montering aller afmontering af batterikonverterne BCV01/BCV03 skal lasenoglen fjernes.

BCV01 (ekstraudstyr)

ADVARSEL:

• När du anvender BCV01, skal du sorge for at anvende holderen (ekstraudstyr) til at fastholde dens ledning. Anvendes holderen/DDke, bliver ledningen for Iøs. Dette kan muligvis medfere, at ledningen vikles ind i kniven med beskadigelse af maskinen og alvorlig personskade til ffolge.

• Nár du anvender BCV01, má du aldrig fastgøre den til nogen del af din krop. Fastgøres BCV01 til en del af din krop, kan det medføre alvorlig personskade. (Fig. 5) Hægt batterikonverteren BCV01 på handtagets monteringssektion.

Holder (ekstraudstyr)

Nár du anvender BCV01, skal du sorge for at anvende holderen (ekStraudstyr) til at fastholde dens ledning. (Fig. 6)

Placer holderen (ekstraudstyr) i hullet på venstre side af handtaget set til operatorens plads. Tryk derefter ledningen ind i holderen sä ledningssspændingen ikke bliver for løs. Sørg for, at ledningen er fastgjort med ledningsholderen. (Fig. 7)

Abn batteridaekslet og skub derefter helt ind og klik pa Produktmonteringsadapteren pa BCV01 ind i batteriport 1. (Fig. 8)

Træk forsigtigt op og fjern gummihætten fra revnen i den nedre del af huset som vist på figuren.

BEMAERK:

• Anvend ikke krafter nár du trækker gummihætten op, da det kan beskadige dens fastgorelsessesektion. (Fig. 9)

Bøj ledningen på batterikonverteren BCV01 over Produktmonteringssektionen. Før derefter ledningen på BCV01 gennem revnen i den nedre del af huset og luk batteridækslet.

Folg fremgangsmaden til montering i omvendt rækkefolge for at afmontere BCV01.

BCV03 (ekstraudstyr) (Fig. 10)

Abn batteridakslet og klik BCV03 ind i batteriporten. Luk batteridakslet.

For at afmontere BCV03 skal du trykke pa krogen pa BCV03 og trække den ud med begge hender.

Indikatorlampe

ADVARSEL:

• BrugCREASE batterivaelgerkontakten under betjeningen.
• Nár du har trykket på og skiftet batterivælgerkontakten, slukkes hovedkontakten. For at starte maskinen igen skal operatoren trykke på hovedkontakten. (Fig. 11 og 12)

Du kan skifte batteriet ved at trykke pa og skifte batterivelgerkontakten, när maskinen er udstyret med to batterier. (Indikatorlamperne viser status nr. 1 eller nr. 6.) Hvis maskinen er udstyret med et batteri, skal du trykke pa batteriknappen for at vælge den side, hvor batteriet er monteret.

• Hvis maskinen er udstyret med et batteri, og du skifter til en batteriport, hvor der ikke er monteret nogen batteripakke, viser indicatorlamperne statussen nr. 2 eller nr. 5.

Adverselslamperne lyser, när der opstär et problem, og maskinen slukkes automatisk cirka 10 sekunder after, adverselslampen er blevet tændt. Indikationen af adverselslampen betyder som følger.

Lyser rodt: Der er to mulige arsager til at den rode lampe lyser.
- Motoren er overophedet. (Indikatorlampen viser status nr. 3.)

Sluk for hovedkontakten og genstart maskinen after motoren er kølet af.

• Batterikapaciteten er lav. (Indikatorlampen viser status nr. 2 aller nr. 5.)

Sluk for hovedkontakten og genoplad batteripakken.

• Blinker rødt: Kniven overbelastes, narr den sætter sig fast pga. at den graver for dybt eller stoppes på grund af ukrudt eller sten. (Indikatorlampedisplayet viser status nr. 4.)

Sluk for maskinen ved at trykke pa hovedkontakten, Ieft kniven ved at holde i handtaget og kontroller om der er noget, som blokerer kniven.

FORSIGTIG:

• Sluk altid for maskinen og fjern batteripakken inden du fjerner blokeringen.
• Anvend ikke krafter til at rotere kniven og slå不同程度 den med en hammer, da maskinen kan blive beskadiget.

Hvis der er noget der blokerer kniven, skal det forsigtigt fjernes.

Betjening af kontaktgreb

ADVARSEL:

• Før batteripakken sættes i maskinen skal du altid kontrollere, atkontaktgrebet reagerer korrekt og vender tilbage til den oprindelige stilling, nar du slipper det. Anvendes en maskine med et kontaktgreb, som ikke fungerer ordentligt, kan det fjre til tab af kontrol og alvorlig personskade.

BEMAERK:

• Motoren starter不解, hvis motoren er overbelastet. I dette tilfælde skal du indstille en meget mindre kultiveringsdybde.
• Maskinen starter ikke.uden tryk på sikringsknappen, selvom der trækkes i kontaktgrebet.

Denne maskine er udstyret med en lasaŋgle for at forhindre børn i starte maskinen ved et uheld. Lasaŋglen anbringes under batteridækslet. Indsæt lasaŋglen inden du tænder for maskinen. Maskinen starter ikke, när lasaŋglen er trukket ud. (Fig. 13 og 14)

Tryk på hovedkontakten for at tände for maskinen. En af indicatorlamperne lyser, när du tænder for maskinen. Tryk på hovedkontakten ingen for at slukke for maskinen.

For at forhindre maskinen i at starte utilsigtet er den udstyret med en sikringsknap. For at starte omdrejningen af knivene skal du trykke sikringsknappen ind og trække i kontaktgrebet. Slip kontaktgrebet for at stoppe.

Slæbestang (Fig. 15)

Slaebestangen juster kultiveringsdybden. Slaebestangen forhindrer ogsa pludselig ukontrollerbar bevægelse af maskinen.

Du kan aendre kultiveringsdybden ved at aendre slæbestangens position. (Fig. 16)

FORSIGTIG:

• Sorg altid for at transporthjulet er i transportpositionen, inden du justerer slæbestangen.
• Fjern stopperen der holder slæbestangen.
• Juster slæbestangens position og hold derefter positionen med stopperen.

Positioneringsvejledning

Dyb kultivering - A
- Mellemdyb kultivering - B
Overfladekultivering - C
- Transportposition - D

BEMAERK:

• Hvis marken er fast, og maskinen kører for hurtigt frem, skal du indstille slæbestangen på den dybe kultiveringsposition - A. Hvis marken er blød, og kniven synker ned i marken, skal du indstille slæbestangen på overfladekultiveringspositionen - C.
• När du transporterer maskinen, skal du placere slæbestangen i transportpositionen - D.

MONTERING

ADVARSEL:

• Sørg altid for, at maskinen er slukket, og batteripakken er taget ud, før du udforer nogen form for arbejde på maskinen. Hvis du ikke slukker og fjerner batteripakken, kan det medføre alvorlig personskade i tilfælde af utilsigtet start.
• Start aldrig maskinen medmindre den helt samlet. Anvendelse af maskinen i delvist samlet tilstand, kan resultere i alvorlig personskade i tilfaelde af utilsigtet start.

Montering af slæbestang og stopper (Fig. 17)

Se afsnittet "Slæbestang" i FUNKTIONSBESKRIVELSE angäende montering af slæbestangen med stopper.

Indstilling af Iasenoglen (Fig. 18)

Se afsnittet "Betjening af kontaktgreb" under FUNKTIONSBESKRIVELSE angaende indstilling af Iasenoglen.

Samling og justering af handtagsvinklen

FORSIGTIG:

• Udfør altid justeringen på en jævn overflade for at undgå ulykker.
• Sorg altid for at transporthjulet er i transportpositionen, inden du justerer vinklen på handtaget.
• Hold altid i handtaget under justeringen ellers kan handtaget muligvis falde ned på en person og medfere persorskader.
• Nár du justerer vinklen på handtaget, skal du passer på, du/DDke klemmer din tommel- og andre fingre mellem handtaget og stellet. (Fig. 19, 20 og 21)

For at montere handtaget pa maskinen skal du placere fjederen over laseknappen til handtaget og skrue dem ind i handtaget og stikke det igennem et af de tre handtagsskafthuller. Pa dette tidspunkt skal du placere fjederen over laseknappen til handtaget, sa fjederens udbulende flade vender mod laseknappen til handtaget. Sorg for at handtaget sidder ordentligt fast after montering.

Du kan justere vinklen på handtaget til en af tre vinkler. Hold handtaget med en hand og drej derefter og fjern laseknappen til handtaget. Vaelg den ønskede vinkel fra et af de tre huller og returner laseknappen til handtaget og stram det godt fast.

FORSIGTIG:

Sorg for, at laseknappen til handtaget altid er ordentigt strammet, ellers kan handtaget muligvis falde ned over dig og forarsage persorskader.

BETJENING

Start fremad

ADVARSEL:

• Sørg for, at du holder godt fast i Handtaget, inden du starter maskinen. Nár marken er fast, kører maskinen pludselig fremad, da kniven ikke kan grave dybt nok ned i marken, og det kan muligvis forårsage persorskader.

Tryk ned på handtaget og placer slæbestangen i marken for at kultivere den. Styr handtaget op og ned og juster dybden på slæbestangen i henhold til markens fasthed.

Du kan grave dybere, nár du trykker mere ned pa handtaget og placerer slæbestangen dybere. Maskinen bevæger sig hurtigere og lettere, nár du løfter handtaget og trækker slæbestangen ud af marken.

Maskinen stopper, nár du slipper kontaktgrebet.

AEndring af jordbearbejdningsbredden

ADVARSEL:

• Sørg altid for, at maskinen er slukket, og batteripakken er taget ud, før du udforer nogen form for arbejde på maskinen. Hvis du ikke slukker og fjerner batteripakken, kan det medføre alvorlig personskade i tilfælde af utilsigtet start.
  Glem icke at lase yderkniven med Iasesplit og karosseric lips, nar du monterer den. (Fig. 22 og 23)

Kniven kan adskilles i henhold til kultiveringsbredden. For at kultivere et smalt omrade kan du fjerne begge yderknive. For at fjerne yderkniven pa hojre side skal du trække lasesplitten og karossericripsen pa hojre side, der laser yderkniven, ud, og derefter langsomt fjerne yderkniven. Monter lasesplitten og karossericripsen pa inderkniven i den originale position. Foretag denne procedure for yderkniven pa venstre side. Folg fremgangsmaden til montering i omvendt rækkefolge for at montere yderknivene.

Transport af maskinen

ADVARSEL:

• Sørg altid for, at maskinen er slukket, og batteripakken er taget ud, før du udforer nogen form for arbejde pa maskinen. Hvis du ikke slukker og fjerner batteripakken, kan det medføre alvorlig personskade i tilfælde af utilsigtet start.

• For at undgå at maskinen bliver ustabil og mister balancen, skal du sorge for at slæbestangen bliver pa jorden, nár du ænder positionen af transporthjulet.

• När du trækker transporthjulet ned, skal du sorge for, at maskinen holder balancen, ellers kan maskinen vælte og forårsage persorskader.
• Pas pà du ikke klemmer din tommel- og andre fingre ellerkommen til skade pà det fjederspændte transporthjul, nár du ænder positionen af transporthjulet. (Fig. 24)

Transporthjulet anvendes, nár du transporterer maskinen.

Hjulets position kan nemt ændres med händen.

Træk transporthjulet ned og placer slæbestangen i transportposition.

Tryk händtaget ned og løft kniven op, og transporter derefter maskinen.

BEMAERK:

Du kan placere slaebestangen pa hovedet, his du synes, det er svart at transporte maskinen.

Opbevaring af maskinen

ADVARSEL:

• Sorg altid for, at maskinen er slukket, og batteripakken er taget ud, for du udforer nogen form for arbejde på maskinen. Hvis du ikke slukker og fjerner batteripakken, kan det medføre alvorlig personskade i tilfælde af utilsigtet start.

Udfor det altid pa en jævn overflade for at undgå ulykker.
- Sorg altid for at transporthjulet er i transportpositionen, inden du bukker handtaget sammen.
- Hold altid i handtaget mens du lssner laseknappen til handtaget, ellers kan handtaget muligvis falde ned pa en person og medfrole personskader.
- När du folder handtaget sammen, skal du passe på, du ikke klemmer din tommel- og andere fingre mullem handtaget og stellet. (Fig. 25)

Hold handtaget med en hand og drej derefter og fjern laseknappen til handtaget. Fold derefter langsomt handtaget sammen.

BEMAERK:

• Sikr dig altid, at der/DD er noget kabel i klemme mellem handtaget og maskinen, da det muligvis kan beskadige kablet.
• Efter du har foldet handtaget sammen, skal du midlertidigt skrue laseknappen til handtaget ind i det oprindelige hul, sa den ikke bliver��k.

Hvis du placerer maskinen på en bil eller lignende, og skal du folde handtaget sammen og holde i det forreste og bagerste barehandtag.

VEDLIGEHOLDELS

ADVARSEL:

• Sørg altid for at maskinen er slukket, og lasaŋglen og batteripakken er fjernet fra udstyret, før opbevaring eller udførsel af inspektion uller vedligeholdelse. Hvis du ikke slukker og fjerner lasaŋglen og batteripakken, kan det medføre alvorlig personskade i tilfælde af utilsigtet start.

BEMAERK:

Brug aldrig benzin, benzen, fortynder, alcohoh ell lignende. Det kan muligvis medfore misfarvning, deformation ell revner.

Kontrol og udskiftning af kniven (Fig. 26)

Udskift knivene nár de er slidt i den grad, som er vist pa figuren.

BEMAERK:

• Udskift knivene nár de er slidt cirka halvt ned. Det anbefales at udskifte knife sá tidligt som muligt for at fæ en god ydelse med en original Makita-kniv. (Fig. 27) Der er to typé knife. Monter en kniv i den rigtige retning som vist på figuren.

BEMAERK:

• Monter knivene symmetrisk på hjre og venstre sider.
• Monter lásesplitten og karossericlapsen i den rigtige retning som vist pa figuren, sa den ikke kommt ud af sig selv.

Vedligeholdelse

1. FJERN LASENØGLEN. Opbevar den på et sikkert sted.uden for børns rækkevidde.
2. Fjern mudder, straaffald, ukrudt og lignende fra klingen og maskinen. Rengør maskinen med Iobende vand. Hæld eller sprøjt ikke vand ind i området med elektriske dele (hovedkontakt, sikringskontakt, kontaktgrep, motor, indicatorlampe). After rengøring skal du tøre maskinen af med en tør klud.

BEMAERK:

• När du rengör maskinen med vand, skal du/DDke folde handtaget sammen eller lade handtaget vare i kontakt med jorden. Rengores maskinen med handtaget foldet sammen uller i kontakt med jorden, kan det medfore, at kontakten gär i stykker.

For at holde produitikert og PALIDELIGT skal reparationer somt al anden vedligeholdse erler justering udfores af autoriserede Makita-servicecentre, og der skal altid benyttes Makita-reservedele.

Nar du anvender en hjtryksrener til at rengore maskinen med, skal du anvende en justerbar dyse af spraytypen med en saille trykspredning som muligt og holde maskinen mere end 2 m væk fra maskinen. Hvis du ikke gør det, kan det medfrole fjernelse af adversels-/forsigtighedsmærkater, den ovenfor nævnte beskadigelse af elektriske dele, somt at der trænger vand i gearkassen med beskadigelse af mekaniske dele som f.ecs. gear, kuglelejer og lignende til folge. Overhold de advarsler, opforderinger til forsigtighed og instructioner som stå på mærkater og i brugsanvisingen til hjtryksreneren angænde korrekt anvendelse. Gør du ikke dette, kan det medfrole personskade og Funktionsejl, beskadigelse eller samaenbrud af maskinen.
- Hvis batteriortene aller området omkring dem sprøjtes til aller overhældes med vand under rengøringen, skal du straks tørre det af med en klud.
3. Kontroller om alle mørtriker, bolte, skruer,
fastgorelsesemidler osv. er ordentligt spaendt.
4. Efterse bevægelige dele for skader, brud og slid. Fa udfør reparation pa beskadigede eller manglende dele.

FEJLFINDING

Problem Mulig ørsag A		Afhjælpning
Hverken batterilampen eller advarselslampen lyser, selv after tryk på hovedkontakten.		Batteripakken er/DDke isat. Isæt batteripakken.
		Låsenøglen er/DDke indsats. Indsæt læsenøglen.
		Fejlfungtion på hovedkontakten. Forhør dig hos dit lokale Makita-servicecenter.
Adverselslampen lyser after tryk på hovedkontakten, mens en af batteriernes to batterilamper lyser.		Batteriet er lavt. Læsenøglen er trukket ud.	Oplad batteriet.
		Batteriet er/DDke indsats ordentligt. Fjern batteniet og indsæt det omhyggeligt igen.
		Funktion på batterilampen eller advarselslampen.	Forhør dig hos dit lokale Makita-servicecenter.
Kultivatorkniven roterer/DDke, selv after kontaktgrebet er trukket.		Der er/DDke trykket på hovedkontakten. Tryk på hovedkontakten.
		Der blev/DDke trykket på sikringsknappen. Hold trykket på sikringsknappen,ningen du trækker i kontaktgrebet.
		Låsenøglen er/DDke indsats. Indsæt læsenøglen.
		Fejlfungtion på kontakterne. Forhør dig hos dit lokale Makita-servicecenter.
Adverselslampen og batterilampen lyser under betjening.		Batteriet er lavt. Oplad batteriet.
Maskinen stopper pludselig. Og advarselslampen lyser eller blinker.	Lyser Kniven	graver for dybt, og motoren overbelastes.	Shift til en minde kultiveringsdybde.
	Blinker	Der er sidder noget fast på kniven.	Sluk for maskinen ved at trykke på hovedkontakten. Fjern derefter forsigtigt blokeringen.
Kniven stopper/DDke.		Kontaktgrebet er i stykker.	Sluk for hovedkontakten. Fjern batteripakken. Forhør dig straks hos dit lokale Makita-servicecenter.

EKSTRAUDSTYR

FORSIGTIG:

• Dette tilbehør eller ekstraudstyr anbefales til brug med det Makita-værktøj, som er beskrevet i/DDne brugsanvisning. Brug af andet tilbehør eller ekstraudstyr kan forårsage personskade. Brug kun tilbehør eller ekstraudstyr til det formal, det er beregnet til.
  Henvend dig til dit lokale Makita-servicecenter, hvis du har brug for hjælp eller yderligere oplysninger vedrørende tilbehøret.
• Originalt batteri og oplader fra Makita
• Holder

BEMAERK:

Det typiske A-vægtede stojniveau bestem i

overensstemmelse med 2000/14/EF:

Lydtryksniveau (L_pA) : 70 dB (A) aller mindre

Usikkerhed (K): 2,5 dB (A)

Stojniveauet under arbejdet kan muligvis overstige 80 dB (A)

Bae horevaern.

Vibration

ENG900-1

Den samlede vibrationsværdi (treaksiel vektorsum)

bestemt i overensstemmelse med EN709:

Vibrationsemission (a_h) .. 2,5m / s^2 ellerr minred

Usikkerhed (K): 1,5 m/s²

ENG901-1

Den opgivne vibrationsemissionsværdi er malt i overensstemmelse med standardtestmetoden og kan bruges til at sammenigne et værktj med et andet.
Den opgivne vibrationsemissionsværdi kan muligvis ogsa bruges til en indledende eksponeringsvurdering.

ADVARSEL:

Vibrationsemissionen under den faktiske brug af maskinen kan afvige fra den opgivne emissionsværdi afhengigt af den maje, maskinen anwendes pa.
- Sorg for at bestemme sikkerhedsforanstaltninger for beskyttelese af operatoren, som er baseret pa en eksponeringsvurdering for brug under faktiske forhold (hvor alle anvendelsescyklussens dele inddrages, som f.eks. antal gange maskinen slukkes, og när den körer i tomgang ud over triggertiden).

producent at følgende Makita-maskine(r):

Maskinens betegnelse:

Batteridreven kultivator

Modelnummer/type:BUK360,UK360D

Specificationer: set tabellen "SPECIFICATIONER".

er en Produktionsserie og

Den tekniske dokumentation findes hos vores

Autoriserte repraesentant i Europa:

Makita International Europe Ltd.

Den konformitetsvurderingsprocedure, der kræves af

Direktiv 2000/14/EF, blev udfør t i henhold til appendiks VI.

Underretted organ:

TÜV Rheinland LGA Products GmbH

Am Grauen Stein 29

51105 Köln Tyskland
