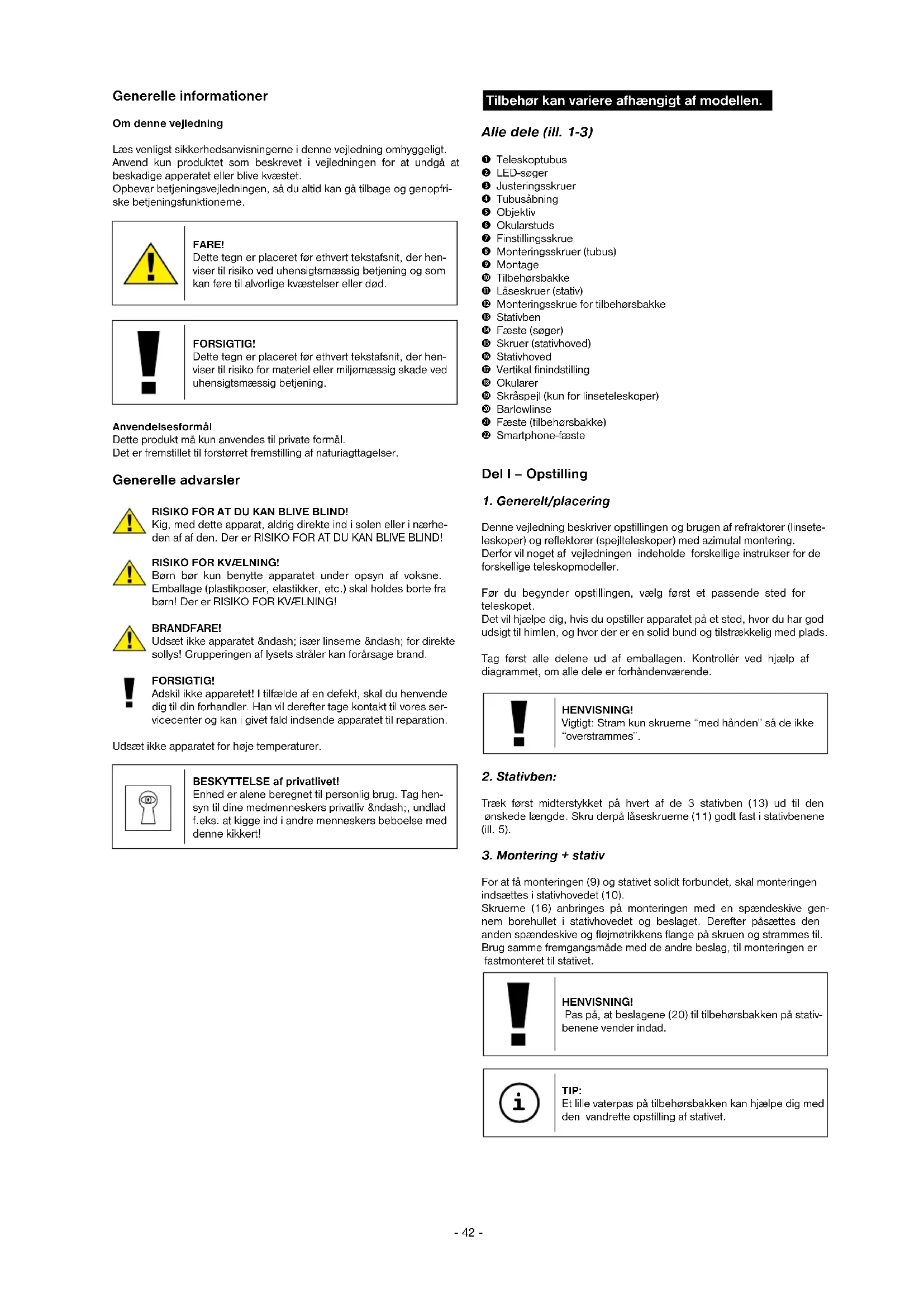

Det vanlige garantiperioden er 2 år og begynner på kjøpsdatoen. For å dra nytte av en utvidet, frivillig garantiperioden som angitt på gaveeske, er en registrering på vår side er nødvendig. Utfyllende garantivilkår samt informasjon om utvidede garantier og tje- nester kan ses på www.bresser.de/warranty_terms.- 42 - Generelle informationer Om denne vejledning Læs venligst sikkerhedsanvisningerne i denne vejledning omhyggeligt. Anvend kun produktet som beskrevet i vejledningen for at undgå at beskadige apperatet eller blive kvæstet. Opbevar betjeningsvejledningen, så du altid kan gå tilbage og genopfri- ske betjeningsfunktionerne. FARE! Dette tegn er placeret før ethvert tekstafsnit, der hen- viser til risiko ved uhensigtsmæssig betjening og som kan føre til alvorlige kvæstelser eller død. FORSIGTIG! Dette tegn er placeret før ethvert tekstafsnit, der hen- viser til risiko for materiel eller miljømæssig skade ved uhensigtsmæssig betjening. Anvendelsesformål Dette produkt må kun anvendes til private formål. Det er fremstillet til forstørret fremstilling af naturiagttagelser. Generelle advarsler RISIKO FOR AT DU KAN BLIVE BLIND! Kig, med dette apparat, aldrig direkte ind i solen eller i nærhe- den af af den. Der er RISIKO FOR AT DU KAN BLIVE BLIND! RISIKO FOR KVÆLNING! Børn bør kun benytte apparatet under opsyn af voksne. Emballage (plastikposer, elastikker, etc.) skal holdes borte fra børn! Der er RISIKO FOR KVÆLNING! BRANDFARE! Udsæt ikke apparatet – især linserne – for direkte sollys! Grupperingen af lysets stråler kan forårsage brand. FORSIGTIG! Adskil ikke apparetet! I tilfælde af en defekt, skal du henvende dig til din forhandler. Han vil derefter tage kontakt til vores ser- vicecenter og kan i givet fald indsende apparatet til reparation. Udsæt ikke apparatet for høje temperaturer. BESKYTTELSE af privatlivet! Enhed er alene beregnet til personlig brug. Tag hen- syn til dine medmenneskers privatliv –, undlad f.eks. at kigge ind i andre menneskers beboelse med denne kikkert! Tilbehør kan variere afhængigt af modellen. Alle dele (ill. 1-3) B Teleskoptubus C LED-søger D Justeringsskruer E Tubusåbning F Objektiv G Okularstuds H Finstillingsskrue I Monteringsskruer (tubus) J Montage

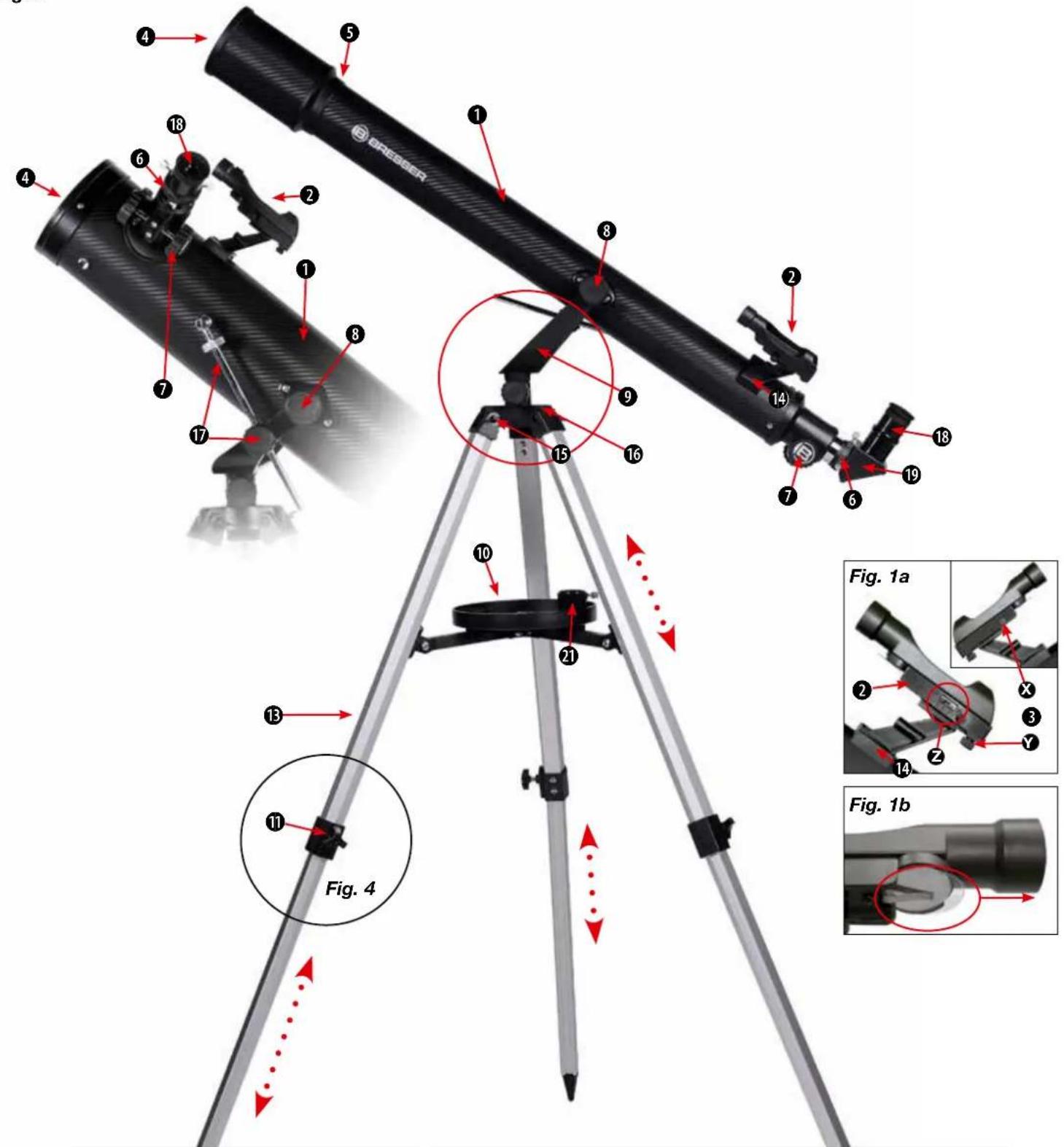

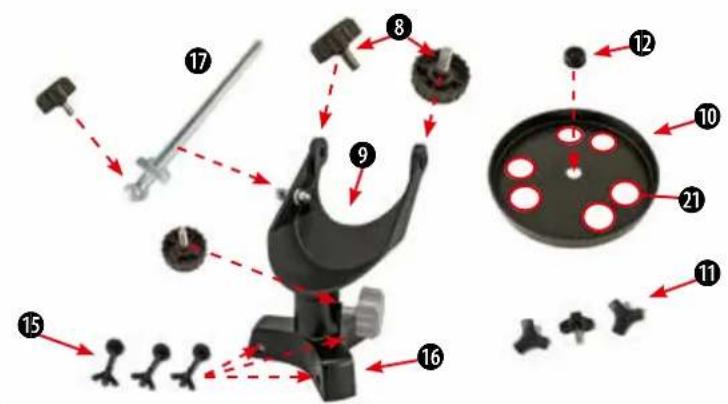

1! Låseskruer (stativ) 1@ Monteringsskrue for tilbehørsbakke 1# Stativben 1$ Fæste (søger) 1% Skruer (stativhoved) 1^ Stativhoved 1& Vertikal finindstilling 1* Okularer 1( Skråspejl (kun for linseteleskoper)

2! Fæste (tilbehørsbakke) 2@ Smartphone-fæste Del I – Opstilling

1. Generelt/placering

Denne vejledning beskriver opstillingen og brugen af refraktorer (linsete- leskoper) og reflektorer (spejlteleskoper) med azimutal montering. Derfor vil noget af vejledningen indeholde forskellige instrukser for de forskellige teleskopmodeller. Før du begynder opstillingen, vælg først et passende sted for teleskopet. Det vil hjælpe dig, hvis du opstiller apparatet på et sted, hvor du har god udsigt til himlen, og hvor der er en solid bund og tilstrækkelig med plads. Tag først alle delene ud af emballagen. Kontrollér ved hjælp af diagrammet, om alle dele er forhåndenværende. HENVISNING! Vigtigt: Stram kun skruerne “med hånden” så de ikke “overstrammes”.

Træk først midterstykket på hvert af de 3 stativben (13) ud til den ønskede længde. Skru derpå låseskruerne (11) godt fast i stativbenene (ill. 5).

3. Montering + stativ

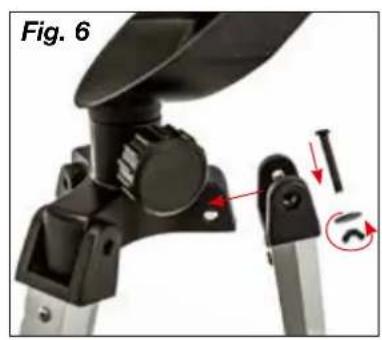

For at få monteringen (9) og stativet solidt forbundet, skal monteringen indsættes i stativhovedet (10). Skruerne (16) anbringes på monteringen med en spændeskive gen- nem borehullet i stativhovedet og beslaget. Derefter påsættes den anden spændeskive og fløjmøtrikkens flange på skruen og strammes til. Brug samme fremgangsmåde med de andre beslag, til monteringen er fastmonteret til stativet. HENVISNING! Pas på, at beslagene (20) til tilbehørsbakken på stativ- benene vender indad. TIP: Et lille vaterpas på tilbehørsbakken kan hjælpe dig med den vandrette opstilling af stativet. i- 43 -

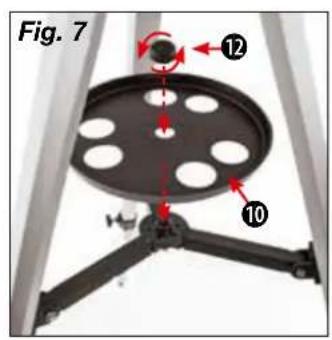

4. Montering af bakke

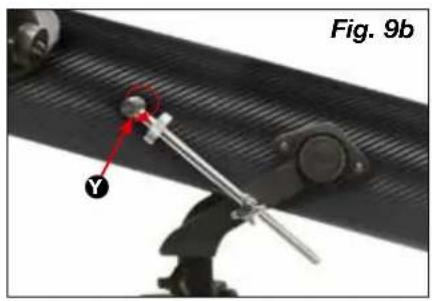

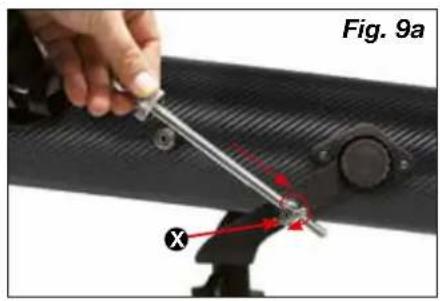

For at montere den vertikale finindstilling (17) skal justérstangen først sættes gennem beslaget (X) på monteringen (ill. 9a). Derpå tages skruen (Y) til justerstangen af, og justerstangen sættes på den anden ende. Skruen (Y) spændes atter fast (ill. 9b). Vigtigt: Stram ikke låseskruen (X) til den vertikale finindstilling helt så meget. Ellers kan tubusen ikke længere justeres i højden. RISIKO FOR AT DU KAN BLIVE BLIND! Kig, med dette apparat, aldrig direkte ind i solen eller i nærheden af af den. Der er RISIKO FOR AT DU KAN BLIVE BLIND!

7. Montering af LED-søger

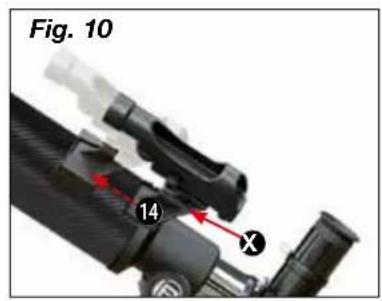

Bemærk: LED-søgeren kommer med et batteri, der ved leverin- gen er indpakket i plastfolie for at undgå afladning. Plastfolien skal fjernes, før enheden tændes første gang (Fig.1d). Søgermontering - LED-søger med hurtigindsats LED-søgeren (Fig. 1a) og dens beslag udgør en enhed. Skub LED- søgerens fod helt ind i bunden af teleskoptubusen (Fig. 10, X). Søgerbeslaget kommer i indgreb. Vigtigt: Sørg for, at LED-søgerens objektiv peger i tubusåbningens retning.(Fig. 1, 4).

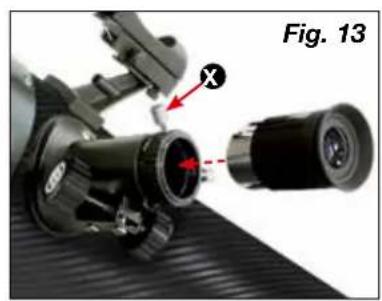

LED-søgeren skal justeres før brugen, dvs. LED-søger og teleskoptubus skal indstilles parallelt. Anbring okularet med den største brændvidde i Zenitspejlet (Fig. 12b, kun linseteleskoper) eller direkte i okularstudserne (Fig. 13, kun spejl- teleskoper). Ret teleskopet mod et markant objekt i cirka 300 m afstand (for eksempel en husgavl, et kirketårnspir, osv.) til objektet viser sig midt i synsfeltet (ill. 15, A). Derpå tilkobles LED-søgeren (2) på tænd-/slukkontakten (Fig. 1b, Z). Vælg trin ”2“ til dagsbrug eller trin ”1“ til nattebrug. Se gennem LED-søgeren og justér denne ved at dreje de horisontale (Fig. 1b, X) og vertikale (Fig. 1b, Y) justeringsskruer, indtil du ser det røde punkt midt på billedet (ill. 15, B). LED-søger og teleskop er nu afstemt til hinanden.

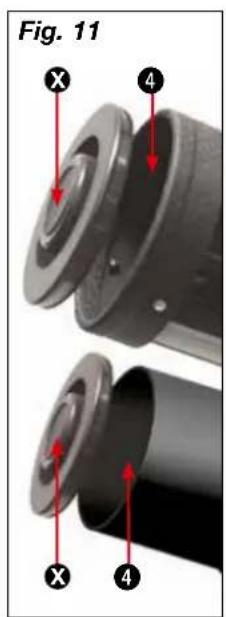

Tubusåbningen har en støvhætte (ill. 11, X) der beskytter den indre del af teleskopet mod støv og snavs. Okularstudsen har også en støvhætte (ill. 1, 6). Ved observation fjernes hætterne fra åbningerne.

10. Isætning af okularet

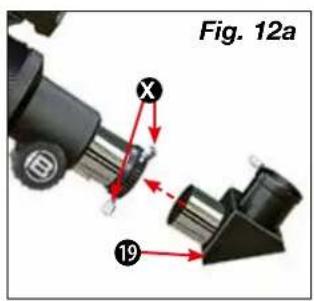

10.1. Linseteleskoper (refraktorer) Teleskopet er forsynet med to okularer (18) og et Zenitspejl (19). Med okularerne bestemmer du teleskopets forskellige forstørrelser. Fjern støvhætten fra okularstudsen (6) før du isætter okularet og Zenitspejlet. Løsn spændeskruen (ill. 12a, X) på okularstudsen og indsæt først Zenitspejlet. Stram atter spændeskruen (X) til. Fastgør 20 mm okularet i Zenitspejlet på samme måde ved at løsne og stramme spændeskruen (ill. 12b, X). Sørg for, at okularsynsfeltet peger lodret opad. Det gør blikket mere bekvemt. Ellers løsnes spændeskruen (ill. 12a, X) på okularstudsen, og Zenitspejlet drejes til denne position. Fjern støvhætten fra tubusåbnin- gen (ill. 11, X). 10.2. Spejlteleskoper (reflektorer) Løsn spændeskruerne på okularstudsen (6). Tag det medfølgende okular (18) med den største brændvidde (20 mm) og indsæt det direkte i okularstudsen. Stram spændeskruerne (ill. 13, X) håndfast til. Fjern støvhætten fra tubusåbningen (ill. 11, X). DEL II – Håndtering

Teleskopet er udrustet med letbetjenelig „azimutal montering“. Dette bevirker, at kikkerten kan bevæges horisontalt (højre/venstre) og vertikalt (opad/nedad).

Et mørkt sted er meget vigtigt for mange observationer, idet forstyrrende lys (lamper, lygter) kan hæmme teleskopbilledets detaljeskarphed betydeligt. Når du kommer fra et oplyst rum om natten og går udenfor, skal dine øjne først vænne sig til mørket. Efter cirka 20 minutters forløb, kan du så begynde astroobservationen. Observér ikke fra lukkede rum og stil teleskopet og tilbehør op på et sted cirka 30 min. før observationen begynder, for at sikre temperatur- kompensation i tubusen. Desuden skal du sørge for, at teleskopet står på en solid bund, i højde med jordoverfladen.

3. Vertikal og horisontal indstilling

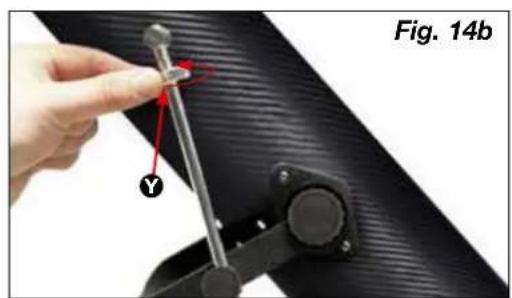

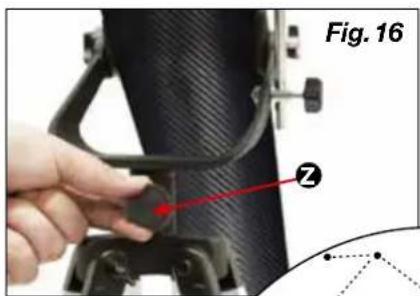

3.1. Vertikal indstilling Fikseringsskruen (ill. 14a, X) løsnes, og tubusen bevæges opad eller nedad. Når man har den ønskede indstilling, påskrues fikseringsskruen atter “håndfast”. Indstillingen er nu fastspændt. Man kan lave små forandringer ved at dreje let på indstillingshjulet (ill. 14b, Y). Før der foretages nye indstillinger, skal man ubetinget sørge for at løsne fikseringsskruen (ill. 14a, X). 3.2. Horisontal indstilling For at bevæge teleskopet horisontalt, løsnes låseskruen (ill. 16, Z) og apparatet drejes i den ønskede retning, enten til højre eller venstre. Når man har den ønskede indstilling, påskrues låseskruen atter “hånd- fast”.

Peg teleskopet mod objektet der skal observeres. Se gennem LED- søgerkikkerten og indstil objektet ved at indstille teleskopet horisontalt og vertikalt midt på synsfeltet (røde punkt). Når man nu ser gennem okularet, vil man se, at objektet er forstørret. Om nødvendigt kan man nu indstille fokuseringen med finstillingsskruen (7). Desuden kan man nu ved at skifte okular indstille til større forstørrelse. TIP: Begynd hver observation med en okular med mindre forstørrelse (20 mm).

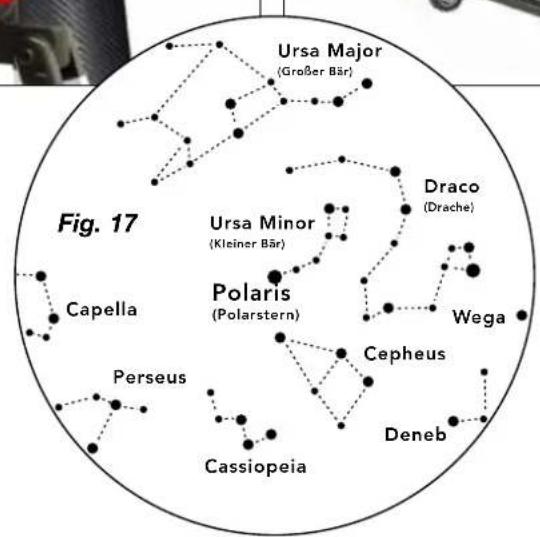

I begyndelsen falder stjernehimlens orientering Dem sikkert svært, idet stjerner og stjernebilleder er i konstant bevægelse og deres position på himlen skifter afhængig af dato og tid. Nordstjernen er en undtagelse. Det er en fiksstjerne og er udgangspunktet for alle stjernekort. På tegningen vises nogle kendte stjernebilleder og stjernekonstellationer, som er synlige hele året. Stjernekonstellationerne afhænger imidlertid af dato og tid.- 44 -

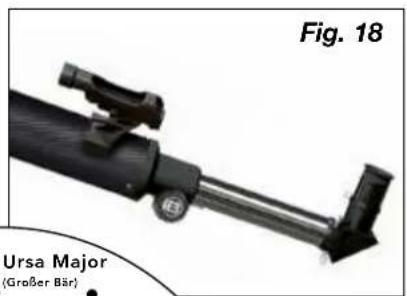

Teleskopet har flere tilbehørsdele (ill. 2). Afhængig af modellen leveres: 6.1. Okularer Teleskopets forskellige forstørrelser bestemmes ved at skifte okularerne. Formel til beregning af forstørrelsen: Teleskopbrændvidde. : Okularbrændvidde. = Forstørrelse Eksempel: Teleskop- brændvidde Okular- brændvidde Forstørrelse Forstørrelse med Barlowlinse 3x 700 mm 20 mm 35X 105X 700 mm 4 mm 175X 525X 6.2. Zenitspejl (kun refraktor) Zenitspejlet (19) giver et omvendt billede (spejlvendt) og indsættes derfor kun ved himmelobservationer. 6.3. Barlowlinse En Barlowlinse 3x (20) trippel forstørrelsesstyrken.

6.3.1 Montering og brug af linseteleskoper

Ved anvendelsen af et linseteleskop skal du kun indsætte Barlowlinsen i Zenitspejlet (ill. 12a, 19). Derfor skal okularet tages ud af Zenitspejlet og erstattes med Barlowlinsen. Indsæt derefter okularet med den største brændvidde og sæt det fast ved at stramme spændeskruen håndfast til (ill. 21, Z).

6.3.2 Montering og brug af spejlteleskoper

Ved anvendelsen af et spejlteleskop skal du løsne spændeskruen på okularstudsen (Fig. 21, X) og tage okularet ud af okularstudsen. Indsæt derpå Barlowlinsen (20) lige i okularstudsen og stram atter spændeskruen håndfast til. Indsæt derefter okularet med den største brændvidde i Barlowlinsen og sæt det fast med spændeskruen (Fig. 21, Z).

6.4 Smartphone-fæste

Sæt okularet ind i smartphone-fæstet og spænd skruen (fig. 23, X) på holderen fast. Herefter sættes smartphone-fæstet med okularet ind i okular-studsen (6) eller skråspejlet (19) (linseteleskop) og spænd derpå klemskruen (fig. 23, Y) på studsen eller skråspejlet godt fast. Tænd nu for kamera-app’en på din smartphone. Tryk derefter din smartphone fast på holderen og tjek at den sidder godt fast. Kameraet skal ligge lige over okularet. Smartphone’en skal centreres nøjagtigt over okularet, så billedet er præcist centreret på din skærm. Det kan være nødvendigt at bruge zoomfunktionen for at tilpasse billedet til skærmen på din smart- phone. Sugekopperne skal være tørre, rene og fri for alle former for støv og snavs. Vi påtager os intet ansvar for tabte og ødelagte smartphones, som sker på grund af forkert betjening.

Efter en forhåbentlig interessant og vellykket observation anbefaler vi, at du opbevarer hele teleskopet i et tørt og godt udluftet rum. På nogle teleskopmodeller er det nemt at skrue montering og stativ fra hinanden. Derved bibeholdes monteringens indstillinger. Glem ikke at anbringe støvhætterne på tubusåbningen og på okularstudsen. Alle okularer og optisk tilbehørsdele skal også opbevares i de respektive beholdere. HENVISNINGER til rengøring Rengør kun linserne (okular og/eller objektiv) med en blød, fnugfri klud (f.eks. mikrofiber). Tryk ikke for hårdt med kluden for at undgå at ridse linsen. Til fjernelse af kraftigere rester af snavs, fugtes pudsekluden med brille-rens, hvorefter linsen rengøres med et let tryk. Beskyt apparatet imod støv og fugt! Lad, efter brug - især ved høj luft- fugtighed - apparatet akklimatisere sig ved stuetemperatur, så eventuel restfugt kan fordampe. DEL III – Appendiks

1. Mulige observationsobjekter

Nedenstående finder du et udvalg og en forklaring på interes- sante himmellegemer og stjernehober. På illustrationerne sidst i vejledningen kan du se hvordan objekterne under god sigtbarhed kan observeres gennem teleskopet med de medleverede okularer. Månen (ill. 24) Månen er jordens eneste naturlige satellit. Omløbsbane: cirka 384.400 km borte fra jorden Omkreds: 3.476 km Afstand: 384.401 km Månen har været kendt siden forhistorisk tid. Det er det næstklareste objekt på himlen efter solen. Når månen kredser om jorden én gang pr. måned, så ændrer vinklen mellem jorden, månen og solen sig. Vi ser dette som de cykliske månefaser. Tidsintervallet mellem to på hinanden følgende nymåner er 29,5 dage (709 timer). Stjernebilledet ORION / M42 (ill. 25) Rektascension: 05:32.9 (timer : minutter) Deklination: -05:25 (grader : minutter) Afstand: 1.500 lysår Oriontågen (M42), med en afstand af 1600 lysår, er den klareste diffus-tåge på himlen. Den kan skimtes med det blotte øje og er et lønsomt objekt for teleskoper i alle størrelser, lige fra den mindste kikkert til de største jordbundne observatorier og Hubble Space-teleskopet. Det drejer sig hovedsageligt om en stor sky bestående af gas og støvtåge, som med over 10 grader dækker mere end halvdelen af Orions stjernebillede. Denne vældige sky strækker sig flere hundrede lysår. Stjernebilledet LYREN / M57 (ill. 26) Rektascension: 18:51.7 (timer : minutter) Deklination: +32:58 (grader : minutter) Afstand: 4.100 lysår M-57, er den berømte ringtåge i stjernebilledet Lyren, som ofte anses for at være prototypen på en planetarisk tåge og er en af den nordlige halvkugles pragtstykker på sommerhimlen. De seneste undersøgelser viser, at det i al sandsynlighed drejer sig om en ring (Tyren) af klart lysende materie, som omgiver den centrale stjerne (kun synlig med større teleskoper) og ikke en kugle – eller ellipsoideformende gasstruktur. Hvis man betragter ringtågen fra siden, ligner det Håndvægttågen M27. Vi betragter dette objekt direkte på tågens pol. Stjernebilledet Ræven / M27 (ill. 27) Rektascension: 19:59.6 (timer : minutter) Deklination: +22:43 (grader : minutter) Afstand: 1.250 lysår Håndvægttågen M27, eller Håndvægttågen i Ræven, var den første planetariske tåge, som nogensinde blev opdaget. Charles Messier opdagede denne nye og fascinerende objektklasse d. 12. juli 1764. Vi ser dette objekt omtrent på dets ækvatorialplan. Hvis man så Håndvægttågen fra en af polerne, ville den sandsynligvis ligne en ring, ligesom den vi kender fra Ringtåge M57. Dette objekt kan man under nogenlunde gode vejrforhold allerede se med små forstørrelser.- 45 -

Fejl: Hjælp: Ikke noget billede. Fjern støvhætte fra objektivåbningen Uskarpt billede. Finindstil vha. fokusringen Finindstilling ikke mulig. Afvent temperaturkompensation (cirka 30 min.) Dårligt billede. Observér kun gennem en glasskive Observationsobjekt synlig i søger men ikke i teleskop. Indstil søger (se II-4) Trods Zenitspejl er der et “skævt” billede i Zenit-spejl. Okularstudserne skal indstilles lodret BORTSKAFFELSE Bortskaf emballagen efter materiale. Du kan få infor- mationer til hensigtsmæssig bortskaffelse hos din kommunes tekniske forvaltning eller hos miljømini- steriet. Ved bortskaffelse af apparatet skal du være opmærk- som på de aktuelle, juridiske bestemmelser. Information om korrekt bortskaffelse fås hos din kom- munes tekniske forvaltning eller miljøministeriet. http://www.bresser.de/download/AZ Downloads:
