BRUGSANVISNING SM 33 Quattro ZIBRO

Tillykke med købet af Zibro-airconditionanlægget. Du har købt et kvalitetsprodukt, som

kan holde i mange år, hvis det bruges korrekt.

Læs denne brugsanvisning, før du tager airconditionanlægget i brug, for at sikre længst

mulig levetid for anlægget.

På vegne af producenten yder vi 2 års garanti på alle materiale- og produktionsfejl og 4 års

garanti på kompressoren. Vi håber, du får glæde af dit airconditionanlæg.

inDHOLD A. SIKKERHEDSANVISNINGER B. OVERSIGT OVER DELENE C. DRIFTSTEMPERATUR D. BRUG AF FJERNBETJENING E. OPTIMAL DRIFT F. JUSTERING AF LUFTSTRØMMENS RETNING G. SÅDAN FUNGERER AIRCONDITIONANLÆGGET H. KONFLIKTER VED FORSKELLIGE TILSTANDSVALG I. VEDLIGEHOLDELSE J. TIP TIL DRIFT K. TIP TIL FEJLFINDING L. GARANTIBETINGELSER M. TEKNISKE DATA Læs DEnnE Brugsanvisning

I brugsanvisningen kan du finde mange gode råd om korrekt brug og vedligehol-

delse af airconditionanlægget. Du kan finde mange svar på almindelige problemer

i kapitlet Tip til fejlfinding. Hvis du først gennemlæser kapitel K, Tip til fejlfinding,

er det muligvis ikke nødvendigt at tilkalde service.A SIKKERHEDSANVISNINGER Produkt skal installeres på en sådan måde, at den overholder lokale og nationale bestemmelser, vedtægter

og standarder. Dette produkt er beregnet til brug som et airconditionanlæg i private hjem og er kun egnet

til brug i tørre omgivelser, under almindelige forhold i private hjem, indendørs i stuer, køkkener eller i

garager. Anlægget må kun sluttes til stikkontakter med jordforbindelse med en spænding på 230 V~/ 50 Hz.

• EnhedenSKALaltidværejordforbundet.Hvisstrømforsyningenikkeerjordforbundet,må

enheden ikke tilsluttes. Stikket skal altid være lettilgængelig, når enheden er tilsluttet. Læs

disse anvisninger grundigt, og følg anvisningerne.

• Varmepumperindeholderkølegasogerklassificeretsomtrykbærendeudstyr.Derforskal

man altid kontakte en autoriseret køle teknikker/montør til installation og vedligeholdelse

af varmepumper, varmepumper skal efterses og leak søges minimum en gang om året af

en autoriseret køleteknikker. Garantien dækker ikke skader, der skyldes forsømmelse eller

handlinger, der afviger fra dem, der er beskrevet i denne brugsanvisning.

Kontrollér følgende ting, før anlægget tilsluttes:

• Forsyningsspændingenskalsvaretildenforsyningsspænding,dererangivetpåtypeskiltet.

• Stikkontaktenogstrømforsyningenskalværeegnettildenspænding,dererangivetpåtypeskiltet.

• Stikketpåanlæggetskabelskalpasseindistikkontakten.

• Anlæggetskalplaceresogmonterespåetstabiltunderlag.

Bed en autoriseret elektriker om at kontrollere spændingsforsyningen til anlægget, hvis du er usikker på,

om den er kompatibel med anlægget.

• Dette anlæg er produceret i overensstemmelse med CE-sikkerhedsstandarderne. Du skal dog altid være

forsigtig ved håndtering af elektrisk udstyr.

• Dækaldrigluftindtagetog-udtagettil.

• Anlæggetmåikkekommeikontaktmedkemikalier.

• Undgåatsprøjtevandpåanlæggetellernedsænkedetivand.Slukapparatet,ogtagstikketudaf

stikkontakten,hvisderkommervandidenindendørsenhed.

• Undladatstikkehænder,fingreellergenstandeindianlæggetsåbninger.

• Sommedaltandetelektriskudstyrskalduværeopmærksom,nårdererbørninærhedenafanlægget.

• Reparationog/ellervedligeholdelsemåkunudføresafenautoriseretserviceteknikerellerforhandle-

ren.Følganvisningernevedrørendebrugogvedligeholdelseibrugsanvisningentildetteanlæg.

• Tagaltidstikketudafstikkontakten,nåranlæggetikkeeribrug.

• Hvisledningenellerstikketerbeskadiget,skaldeudskiftesafenautoriseretelektrikerellerafforhand-

• Anlæggetmåikketændesellerslukkesvedatsættestikketistikkontaktenellertagedetudafstik-

kontakten.Brugkuntænd/sluk-knappenpåairconditionanlæggetellerpåfjernbetjeningen.

• Undladattildækkeairconditionanlægget,mensdetkører.Afbrydstrømmen,indenenhedenåbnes.

• Trækaltidstikketudafstikkontaktenellerafbrydstrømmen,nårklimaanlæggetrengøresellervedli-

• Undladatplaceregasbrændere,gasovneellerbrændeovneiluftstrømmen.

• Undladatbetjeneellerberøreairconditionanlæggetmedvådehænder.

• Bemærk,atdenudendørsenhedstøjerunderbrug,ogatdennestøjkanoverskridedelokalestøjgræn-

ser.Deterbrugerensansvaratsørgefor,atudstyretoverholderdenlokalelovgivning.

• Detteapparaterikkeberegnettilatbrugesafpersoner(herunderbørn)mednedsattefysiske,senso-

• Børnbørværeunderopsyn,sådetsikres,atdeikkelegermedapparatet.

• Detfrarådesatopholdesigidendirekteluftstrøm.

• Drikaldrigkondensvandetfraklimaanlægget.

• Anlæggetkanikkemodificeres.

• Brugaldrigenheden,hvisledningen,kabinettetellerkontrolpaneleter

• Hvisanvisningerneikkefølges,kanenhedensgarantibortfalde.

h Modtager til fjernbetjeningssignal

j Knap til manuel betjening (Auto/cool)

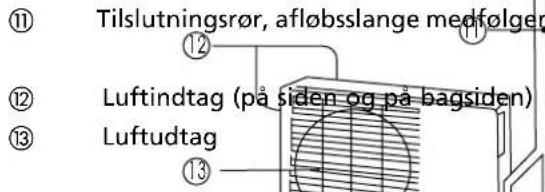

UDENDØRS ENHED Udendørs enhed

k Tilslutningsrør, afløbsslange medfølger

Alle billeder i denne brugsanvisning og på emballagen er kun til reference. De kan afvige en

smule fra det airconditionanlæg, du har købt. Det er den faktiske udformning, der gælder.

 Denne indikator lyser, når airconditionanlæggets afrimningsfunktion starter automatisk, eller når

varmluftsstyringsfunktionenaktiveresvedbrugafvarmefunktionen.

b Temperaturindikator

 Denneindikatorvisertemperaturindstillingerne,nårairconditionanlæggetkører.

 Denneindikatorblinker,nåranlæggettændes,oglyser,nåranlæggeteridrift.

 Denneindikatorlyser,nårtimerenerindstillettilattændeellerslukke.

C DRIFTSTEMPERATUR Afkøling, opvarmning og affugtning er mest effektivt ved følgende indendørs- og udendørstemperaturer.

Funktion Afkøling Opvarmning Affugtningsdrift

Rumtemperatur 17ºC - 32ºC 10ºC - 30ºC 17ºC - 32ºC Udendørstemperatur 0ºC - 50ºC -15ºC - 30ºC 0ºC - 50ºC G FORSIGTIG

•Nårklimaanlæggetanvendesvedtemperaturer,someranderledesenddeovenfornævnte,

kan bestemte sikkerhedsfunktioner træder i kraft, som kan forårsage, at enheden ikke længere

•Hvisairconditionanlæggetkørerietrummedenrelativluftfugtighedpåover80%,kander

dannes kondens udvendigt på anlægget. Indstil det lodrette luftspjæld til den maksimale vinkel

(lodret mod gulvet), og indstil ventilatoren til høj hastighed.

•Foratdukanudnytteairconditionanlæggetbedstmuligt,skaldualtidlukkedøreogvinduer,

når du bruger kølings- eller varmefunktionen.

D BRUG AF FJERNBETJENING G BEMÆRK!

• Retaltidfjernbetjeningenmodmodtagerenpådenindendørsenhed,ogsørgfor,atderikke

er forhindringer mellem fjernbetjeningen og modtageren på den indendørs enhed. I modsat

fald modtages fjernbetjeningens signal ikke af modtageren, og airconditionanlægget fungerer

• Afstandenmellemfjernbetjeningenoganlæggetmåmaksimaltvære6-7meter.

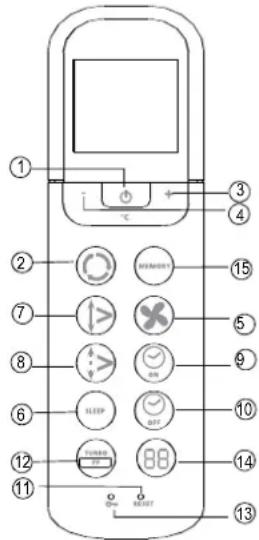

Oversigt over funktionsknapperne på fjernbetjeningen

a Knappen On/Off (Tænd/sluk): Tryk på denne knap for at starte anlægget. Tryk på knappen igen for at

b Knappen Mode (Indstilling): Hver gang du trykker på knappen, skiftes der tilstand i rækkefølgen auto,

køling, affugtning, varme og ventilator som vist på nedenstående figur:

AUTO KØLING AFFUGTNING VARME VENTILATOR

c Knappen + : Tryk på denne knap for at øge indstillingen for indendørstemperaturen til max. 30 ºC.

d Knappen - : Tryk på denne knap for at reducere indstillingen for indendørstemperaturen til min. 17 ºC.

e Knappen Fan (Ventilator): Denne knap bruges til at vælge ventilatorhastighed. Hver gang du trykker

på knappen, skiftes der ventilatorhastighed i rækkefølgen Auto, Lav, Middel, Høj og tilbage til Auto.

Når du vælger auto- eller affugtningstilstand, styres ventilatorhastigheden automatisk, og du kan ikke

f Knappen SLEEP: Tryk på denne knap for at skifte til energibesparende tilstand. Tryk på knappen igen

eller automatisk drifttilstand [COOL, HEAT og AUTO] sørger for, at klimaanlægget automatisk øger (i

afkølingstilstand) eller reducerer (i opvarmningstilstand) den indstillede temperatur med 1ºC per time

i de første 2 timer. Klimaanlægget holder derefter denne temperatur (indstillet temperatur + eller - 2

grader) i 5 timer. Efterfølgende deaktiveres enheden automatisk.

g Knappen Swing (Drej): Tryk på knappen Swing (Drej) for at aktivere drejefunktionen. Tryk på knappen

igen for at stoppe drejningen.

h Knappen Air Direction (Luftstrøm): Tryk på denne knap for at ændre luftspjældets drejningsvinkel.

Luftspjældetsdrejningsvinkelændresmed6graderforhverttrykpåknappen.Nårluftspjældetdrejeri

en bestemt vinkel, som kan påvirke airconditionanlæggets køle- og varmeeffekt, ændres drejningsret-

ningen automatisk. Der vises ikke noget symbol på displayet, når du trykker på denne knap.

fig. 1i Knappen Timer On (Timeraktivering): Tryk på denne knap for at aktivere automatisk timerstyret drift.

Hvert tryk på knappen lægger 30 minutter til det automatiske timerprogram. Når displayet viser 10Hr,

10Hr, lægger hvert tryk på knappen 60 minutter til det automatisk timerprogram. Bliv ved med at

trykke på knappen, indtil der vises “0.0 “ på displayet, for at annullere det automatiske timerprogram.

k Knappen RESET: Hvis du trykkes på knappen RESET, annulleres alle de aktuelle indstillinger, og funk-

tionerne stilles tilbage til de oprindelige indstillinger.

l Knap til forebyggelse af frost indendørs/Knappen TURBO: Hvis du trykker på denne knap i tilstanden

COOL, skifter airconditionanlægget til kraftig afkøling. Tryk igen for at annullere funktionen TURBO.:

Når der trykkes på denne knap (> 2 sekunder), går enheden i frostforebyggelsestilstand. Enheden tilsi-

desætterindstillingenforindendørstemperaturogstillertemperaturentilca.8°C.Pådenmådefore-

bygges dannelse af frost indendørs, når det er koldt, med det lavest mulige energiforbrug. Når denne

tilstand er valgt, viser displayet på den indendørs enhed “FP”. Knappen kan kun betjenes, når opvarm-

ningsfunktionen er aktiveret. Tryk på knappen igen for at deaktivere frostforebyggelsestilstand.

m Knappen LOCK: Når du trykker på knappen LOCK, låses alle de aktuelle indstillinger, og fjernbetjenin-

gen kan ikke bruges til andre funktioner end LOCK. Tryk igen for at annullere tilstanden LOCK.

n Knappen LED DISPLAY: Belysningen i fjernbetjeningens skærm tændes ved at trykke på denne knap.

Belysningen slukkes automatisk, hvis der ikke trykkes på nogen knapper inden for 3 sekunder (gælder

ikke for enheder, som ikke er udstyret med denne funktion).

o Knappen MEMORY: Denne knap anvendes til at gendanne standardindstillingen fra fabrikken eller til

at fortsætte med en indstilling, der er gemt i hukommelsen.

- Hvis brugeren endnu ikke har programmeret fjernbetjeningen, står fabriksindstillingen til automatisk

drift ved24°Cmedautomatiskventilatorhastighed. Når du trykker på knappen MEMORY, skifter

apparatetindstillingtilautomatiskdriftved24°Cmedautomatiskventilatorhastighed

- Når brugeren har ændret indstillingen efter eget ønske (f.eks. varme, lav ventilatorhastighed og 25

°C),kandennebrugerindstillinggemmesifjernbetjeningenshukommelsevedattrykkepåknappen

MEMORYimereend2sekunder.

- Når den indendørs enhed står i en tilfældig indstilling, skifter den indendørs enhed til den indstilling,

derergemtifjernbetjeningenshukommelse,nårdertrykkespåknappenMEMORYimindreend2

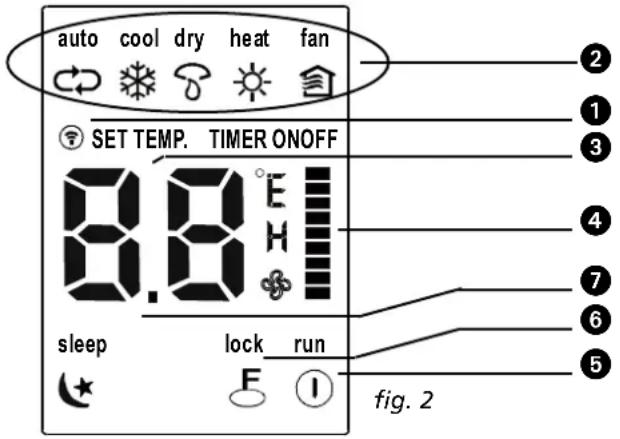

Oversigt over indikatorerne på fjernbetjeningen og deres funktion

a Sendeindikator: Denne indikator lyser, når fjernbetjeningen sender et signal til den indendørs enhed.

, COOL ,DRY , HEAT (kun enheder med VARMEPUMPE) , FAN .

c Indikator for temperature/timerdisplay: I dette område vises den indstillede temperature (17º C ~ 30ºC). I

tilstanden FAN vises der ikke noget. I tilstanden TIMER vises ON- og OFF-indstillingerne for timeren.

d Ventilatorhastighedsindikator: Tryk på knappen FAN SPEED for at vælge den ønskede ventilator

hastighedsindstilling (Automatisk – lav

). Dit valg vises i LCD-vinduet med undtagelse

af automatisk ventilatorhastighed. Ventilatorhastigheden er indstillet til AUTO, når driftstilstanden

entenerAUTOellerDRY(affugtning).

e ON/OFF-indikator: Dette symbol vises, når du tænder for enheden vha. fjernbetjeningen, og forsvinder,

For overskuelighedens skyld er alle symbolerne vist på Fig. 2, men under den faktiske drift vises

kun de relevante symboler på displayet.

Brug af fjernbetjeningen

Isætning/udskiftning af batterier

Brug to alkaliske batterier (AAA/LR03).

Brug aldrig genopladelige batterier.

1. Fjern batteridækslet på bagsiden af fjernbetjeningen ved at trække det i retning af pilen på dækslet.

2. Isæt nye batterier, og sørg for, at polerne, (+) og (-), vender korrekt.

3. Sæt dækslet på igen ved at skubbe det på plads.

• Nårbatteriernefjernes,slettesalleprogrammeredeindstillingerifjernbetjeningen.Nårderer

isat nye batterier, skal fjernbetjeningen programmeres igen.

• Isætikkegamle,brugtebatterierellertobatterierafforskelligtype.Dettekanmedføre,at

fjernbetjeningen ikke fungerer korrekt.

• Hvisduikkeskalbrugefjernbetjeningeniflereugeritræk,skaldutagebatterierneud.I

modsat fald kan batterierne lække og beskadige fjernbetjeningen.

• Dengennemsnitligelevetidforbatteriernevednormaldriftercirka6måneder.

• Udskiftbatterierne,nårdenindendørsenhedikkelængerereagererpåfjernbetjeningenmed

et bip, eller sendeindikatoren ikke tændes.

• Blandaldrignyeoggamlebatterier.Brugaldrigtobatterierafforskelligetype(f.eks.alkaliske

og mangandioxid) samtidig.

Når airconditionanlægget er driftsklart (kontrollér, at apparatet er sluttet til, og om der er strøm), skal du

tænde for det. Driftsindikatoren på displayet på den indendørs enhed begynder at blinke.

1. Tryk på knappen Mode (Indstilling) til vælge Auto.

2. Tryk på knappen + eller - for at indstille den ønskede rumtemperatur.

3. Tryk på knappen On/Off (Tænd/sluk) for at starte airconditionanlægget. Driftsindikatoren på denindendørs enheds display tændes. Ventilatorhastigheden styres automatisk.

4. Tryk på knappen On/Off (Tænd/sluk) igen for at standse anlægget.

• IAUTO-tilstandenvælgerklimaanlæggetautomatiskdrifttilstandene“Afkøling”,“Ventilation”

eller “Opvarmning” i henhold til målte forskel mellem den faktiske rumtemperatur og

temperaturen, som er indstillet på fjernbetjeningen.

• Hvisauto-tilstandikkegiverenbehageligtemperatur,kanduvælgedenønskedetilstand

KØLE-, VARME- OG VENTILATORFUNKTION

1. Hvis auto-tilstand ikke giver en behagelig temperatur, kan du manuelt tilsidesætte indstillingerne ved

at vælge tilstanden køling, affugtning, varme eller ventilator ved hjælp af knappen b.

2. Tryk på knappen + eller - (knappen c eller d) for at indstille den ønskede rumtemperatur.

3. Tryk på knappen Fan (Ventilator) e for at vælge ventilatortilstanden Auto, Høj, Middel eller Lav.

4. Tryk på knappen On/Off (Tænd/sluk) a Driftsindikatorerne tændes, og airconditionanlægget starter i

henhold til indstillingerne. Tryk på knappen On/Off (Tænd/sluk) a igen for at standse anlægget.

Ventilatortilstand kan ikke bruges til at styre temperaturen. I denne tilstand kan du kun vælge

1. Tryk på knappen Mode (Indstilling) b for at vælge affugtningstilstanden.

2. Tryk på knappen + eller - (c eller d) for at indstille den ønskede temperatur.

3. Tryk på knappen On/Off (Tænd/sluk) a. Driftsindikatorerne tændes, og airconditionanlægget starter i

affugtningstilstand. Tryk på knappen On/Off (Tænd/sluk) a igen for at standse anlægget.

På grund af forskellen mellem den temperatur, der er indstillet på enheden, og den faktiske

rumtemperatur vil airconditionanlægget i affugtningstilstand oftest køre uden køle- og

TIMERDRIFT Knapperne Timer On (Timeraktivering) og Timer Off (Timerslukning) (i og j) bruges til at indstille,

hvornår timeren skal tænde og slukke for anlægget. Den effektive timerdriftstid, der kan indstilles ved

hjælp af fjernbetjeningen, er mindst 30 minutter og højst 24 timer.

1. Sådan indstilles START-tidspunktet:

1.1 Tryk på knappen Timer On (Timeraktivering) i. Fjernbetjeningens display viser ON TIMER (Timer til),

og den seneste timerindstilling for start af anlægget, og symbolet “h” vises på timerdisplayet. Du kan

nu indstille et nyt starttidspunkt.

1.2 Tryk på knappen Timer On (Timeraktivering) i igen for at bekræfte det ønskede starttidspunkt.

1.3 Når du trykket på knappen Timer On (Timeraktivering), er der en forsinkelse på et halvt sekund, før

fjernbetjeningen sender signalet til airconditionanlægget.

2. Sådan indstilles STOP-tidspunktet:

2.1 Tryk på knappen Timer Off (Timerslukning) j. Fjernbetjeningens display viser OFF TIMER (Timer fra),

og den seneste timerindstilling for slukning af anlægget vises på timerdisplayet. Du kan nu indstille et

2.2 Tryk på knappen Timer Off (Timerslukning) j igen for at bekræfte det ønskede stoptidspunkt.

2.3 Når du har trykket på knappen Timer Off (Timerslukning), er der en forsinkelse på et halvt sekund, før

fjernbetjeningen sender signalet til airconditionanlægget.

Eksempel på timerindstilling

    Airconditionanlæggetskalstarteom6timer.

1. Tryk på knappen TIMER ON, hvorefter den seneste timerindstilling og symbolet

“h” vises på displayet

    2.TrykpåknappenTIMERONforatvise“6:0h”pådisplayet

3. Vent et sekund, hvorefter det digitale display viser temperaturen igen. StartOff 6h TIMERON Indikatorlampen “TIMER ON” lyser, og funktionen er aktiveret.

(indstilling af både ON- og OFF-timere samtidig)

TIMER OFF --> TIMER ON

(ON --> Stop --> Start anlægget)

Denne funktion er praktisk, når du vil stoppe airconditionanlægget, når du er gået i

seng, og starte det igen om morgenen, nå du vågner, eller kommer hjem igen.

Airconditionanlægget stoppes 2 timer og starter igen 10 timer efter den indstillede start.

lyser, og funktionen er aktiveret.

• Hvisduindstillersammetidspunktsomstart-ogstoptidspunkt,øgesstoptidspunktet

automatisk med 30 min (hvis den indstillede tid er under end 10 timer) eller med 1 time (hvis

den indstillede tid er over 10 timer).

• Dukanændretidspunktetfortimeraktiveringeller-slukningvedattrykkepådentilsvarende

timerknap og indstille et nyt tidspunkt.

• Indstillingstidenerenrelativtid,dvs.atdennetiderbaseretpåtidsforskellenmellemden

faktiske tid og den indstillede tid.

• Fjernbetjeningenmåikkeudsættesforhøjetemperaturerogstråling.

• Modtagerenpådenindendørsenhedmåikkeudsættesfordirektesollys,dadetkanmedføre

funktionsfejl.E OPTIMAL DRIFT For at opnå optimal drift skal nedenstående overholdes:

• Justérluftstrømmensretningkorrekt,sådenikkeerrettetdirektemodpersoner.

• Justértemperaturen,sådetoptimalekomfortniveauopnås.Anlæggetmåikkeindstillestilforhøje

• Lukdøreogvinduer,dadenønskedeeffektimodsatfaldkanblivereduceret.

• Undladatplaceregenstandeinærhedenafluftindtagetellerluftudtaget,dadetkanforringeaircon-

ditionanlæggets effekt og medføre driftsstop. Sørg for, at der ikke er forhindringer, som blokerer luft-

strømmen. Luftstrømmen skal kunne nå uhindret rundt i hele rummet. Luftstrømmen skal også kunne

nå airconditionanlægget uhindret.

• Rengør luftfiltret jævnligt, da køle- eller varmeeffekten ellers kan blive forringet. Det anbefales at

rengøre filtrene hver anden uge.

• Anlæggetmåikkeanvendesmeddetvandretteluftspjældilukkettilstand. 

F JUSTERING AF LUFTSTRØMMENS RETNING

• Klimaanlæggetsudgåendeluftstrømsretningkanindstillesvedatindstillede

horisontale og vertikale lameller.

• Indstil retningen på lamellerne sådan, at luftstrømmen ikke blæser direkte på

• Sørg for, at den udgående luftstrøm når hele rummet for at forhindre tempe-

• De vertikale lameller kan indstilles med fjernbetjeningen.

• De horisontale lameller skal indstilles manuelt.

Indstilling af vertikal luftstrømsretning (op - ned)

Udfør denne handling, når klimaanlægget er i drift.

Brug fjernbetjeningen til at indstille de vertikale lameller. Tryk på knappen “”AIR DIRECTION”” hpåfjernbetjeningen.Lamellerneindstillesmed 6º for hvert tryk

Denne procedure skal udføres, mens anlægget kører.

• TrykpåknappenSwing(Drej)g på fjernbetjeningen.

• FunktionenafbrydesvedattrykkepåknappenSwing(Drej)g igen. Tryk på

knappen Air Direction (Luftstrøm) h for at låse luftspjældet i den ønskede

Indstilling af horisontal luftstrømsretning (venstre - højre)

Flyt manuelt de horisontale lamellers greb til venstre eller højre for at justere ønsket luftstrøm.

• Knapperne“AIRDIRECTION”og“SWING”fungererikke,nårklimaanlæggeterdeaktiveret

(heller ikke når “TIMER ON” er indstillet).

• Ladikkeklimaanlæggetkørerlangtididrifttilstanden“Afkøling”eller“Tør”med

luftstrømmen rettet nedad. Der kan så dannes kondens på de vertikale lameller, som kan

• Flytikkedevertikalelamellermanuelt.Brugaltidknaph “AIR DIRECTION” eller knappen

“SWING”g. Det kan forstyrre funktionen, hvis luftspjældet flyttes manuelt. Sluk og tænd

klimaanlægget igen, hvis de vertikale lameller ikke fungerer korrekt.

• Nårklimalæggettændesmeddetsammeefteratdetharværetslukket,erdetmuligt,atde

vertikale lameller ikke bevæges i ca. 10 sekunder.

• Ladikkeenhedenkørermeddehorisontalelamellerilukketposition.

• Nårduharindstilletairconditionanlæggettilauto-tilstand(knappen2påfjernbe-

tjeningen), vælger det automatisk KØLING, OPVARMNING eller drift med VENTI-

LATOR, afhængigt af hvilken temperatur du har indstillet samt rumtemperaturen.

• Airconditionanlægget styrer automatisk rumtemperaturen, så den holdes

omkring det temperaturpunkt, du har indstillet.

• HvisAUTO-tilstand ikke giver en behagelig temperatur, kan du vælge de øns-

kede indstillinger manuelt.

klimaanlægget automatisk øger (i afkølingstilstand) eller reducerer (i opvarm-

ningstilstand) den indstillede temperatur med 1ºC per time i de første 2 timer.

Klimaanlægget holder derefter denne temperatur (indstillet temperatur +

eller - 2 grader) i 5 timer. Efterfølgende deaktiveres enheden automatisk.

• Iaffugtningstilstandvælgerairconditionanlæggetautomatiskaffugtningsfunktionpåbaggrundaf

forskellen mellem den indstillede temperatur og den faktiske temperatur i rummet.

• Temperaturenreguleresunderaffugtningenvedgentagenaktiveringogdeaktiveringafkølefunktionen

eller ventilatoren. Ventilatorhastigheden styres automatisk.

• Undernormaldriftaffugterairconditionanlæggetogsåluften.

Når airconditionanlægget affugter luften, vil temperaturen i rummet sandsynligvis falde. Det er derfor

normalt, at en hygrostat måler en højere relativ luftfugtighed. Den absolutte luftfugtighed i rummet

reduceres dog, afhængigt af hvor meget fugt der produceres i rummet (madlavning, mennesker mv.) Tryk på knappen Sleep/Turbo (Dvale/turbo)Tryk på knappen Sleep/Turbo (Dvale/turbo)KØLINGVARMEAFFUGTNINGIndstil tempe-raturen1 time 1 time1 time 1 timeIndstil tempe-raturenIndstil temperaturen Tid

Rum- tempe-raturKøling Ventilator Køling Ventilator KølingH kOnFLikTEr vED FOrskELLigE TiLsTanDsvaLg

Sørg for, at valgte tilstand ikke går i konflikt med andre indvendige enheder, når to eller flere indvendige

enheder er aktive. Opvarmningstilstanden har prioritet over alle andre tilstande. Når en indvendig enhed

kører i opvarmningstilstand, kan øvrige indvendige enheder også kun kører i opvarmningstilstand. Vælges

der alligevel en anden tilstand for en indvendig enhed, går den indvendige enhed i konflikt og vil ikke

Eksempel: Kører en indvendig enhed i afkølingstilstand og sættes en anden indvendig enhed i opvarm-

ningstilstand, vil den indvendige enhed, som er i afkølingstilstand gå i konflikt, idet opvarmningstilstanden

har prioritet. Der vil vises en fejl P5 på skærmen for den indvendige enhed, som er i afkølingstilstand.

Se tabellen nedenfor for en oversigt over konfliktsituationer, som kan opstå.

Tilstandpåaktiveretindvendigenhed.F.eks.enhedA Tilstandpå

FUNKTION EnhedAkører,

• Deternødvendigtatstoppeairconditionanlæggetogtagetstikket

ud af stikkontakten før rengøring.

Rengøring af den indendørs enhed og fjernbetjeningen

• Tørdenindendørsenhedogfjernbetjeningenafmedentørklud.

• Hvisdenindendørsenhedermegetsnavset,kandubrugeenklud,

der er vredet hårdt op i koldt vand.

• Denindendørsenhedsfrontpanelkantagesafogrengøresmed

vand. Tør efter med en tør klud.

• Brugikkeklude,dererforbehandletmedkemikalier,elleren

støveklud til at rengøre enheden.

opløsningsmidler til rengøring. Disse midler kan få plastoverfladen til

at revne eller deformere.

Rengøring af luftfilteret

Et tilstoppet luftfilter reducerer anlæggets køleeffekt. Filteret skal rengøres hver

1. Løft panelet på den indendørs enhed op til en vinkel, hvor det stopper med et

2. Tag fat i luftfilterets håndtag, og løft det en smule opad for at tage det ud af

filterholderen. Træk det derefter nedad.

3. Tag skærmfilteret af den indendørs enhed.

 • Rengørskærmfilterethverandenuge.

 • Rengørskærmfilteretmedenstøvsugerellermedvand.

4. Det aktive kulfilter kan ikke rengøres. Dette filter kan ikke bortfiltrere ubeha-

gelig lugt, når det først er beskidt. På det tidspunkt skal filteret udskiftes (fås

hos forhandleren). Det anbefales at skifte dette aktive kulfilter to gange om

5. Det grønne 3M HAF-filter viser klare tegn på at være beskidt på og i filteret,

når det er beskidt. Når filteret er blevet beskidt, kan det ikke rengøres og skal

udskiftes med et nyt (fås hos forhandleren). Det anbefales at skifte dette filter

6. Nårdetaktivekulfilterog3MHAF-filteretifilterholderenpåskærmfiltereter

blevet udskiftet, kan skærmfilteret udskiftes i airconditionanlægget.

7. Kontrollér, at filteret er helt tørt og intakt, før du sætter det tilbage i enheden.

8. Sætluftfilteretpåpladsigen.

9. Sæt den øverste del af luftfilteret tilbage i enheden. Sørg for, at venstre og

højre kant flugter, og sæt filtret på plads.

A + B A + B A + B = Aktivt kulfilter og 3M™ HAF filterVedligeholdelse

Hvis enheden skal køre i tomgang i lang tid, skal du gøre som følger:

1. Ladventilatorenkøreicirka6timer,foratanlæggetkantørreindvendigt.

2. Stop airconditionanlægget, og tag stikket ud af stikkontakten. Tag batterierne ud af fjernbetjeningen.

3. Den udendørs enhed kræver jævnlig vedligeholdelse og rengøring. Dette må kun gøres af en autorise-

ret airconditiontekniker.

• Kontrollér,atledningerneikkeerdefekteellerfrakoblede.

• Kontroller,omluftfiltreneeranbragt.

• Kontrollér,atluftindtagetellerluftudtagetikkeerblokeret,hvisairconditionanlæggetikkeharværet

brugt i længere tid.

• Undgåatberøreenhedensmetaldele,nårfilterettagesud.Dererrisikoforpersonskadeved

håndtering af de skarpe metalkanter.

• Brugikkevandtilindvendigrengøringafairconditionanlægget.Hvisanlæggetudsættesfor

vand, er der risiko for, at isoleringen ødelægges, hvilket kan medføre elektrisk stød.

• Nåranlæggetrengøres,skal du først kontrollere, at strømmen og relæet er slået fra.

J TIP TIL DRIFT Nedenstående hændelser kan forekomme under almindelig drift.

1. Beskyttelse af airconditionanlægget.

Kompressorbeskyttelse

• Kompressorenkanikkegenstartesideførste3minutter,efteratdenerstoppet.

Modvirkning af kold luft

• Anlæggeterkonstruerettilikkeatblæsekoldluftivarmetilstand,nårdenindendørsvarmevekslerer

i én af nedenstående tre tilstande, og den indstillede temperatur ikke er nået.

A) Når opvarmning netop er startet.

fugtigheden er høj, hvilket nedsætter airconditionanlæggets varmeeffekt.

rim der er dannet på den udendørs enhed.

2. Der kommer hvid damp ud af den indendørs enhed.

• Derkandanneshviddamp,hvisdererstortemperaturforskelmellemluftindtagogluftudtagikøle-

tilstand i et indendørs miljø med høj relativ luftfugtighed.

• Nårklimaanlæggetigenkøreriopvarmningstilstandkanderdanneshviddamppågrundaffugt,der

under afkøling eller tør tilstand aflejres på overfladen af fordamperen på den indvendige enhed.

3. Lav støj i airconditionanlægget.

• Dukanmuligvishøreenlavhvislendelyd,nårkompressorenkørerellernetoperstoppet.Deterlyden

af kølemidlet, som cirkulerer eller stopper med at cirkulere.

• Dukanogsåhøreenlavpibendelyd,nårkompressorenkørerellernetoperstoppet.Detskyldesvar-

meudvidelse og kuldesammentrækning af plastdelene i anlægget, når temperaturen ændres.

• Dukanmuligvishøreenlyd,nårluftspjældetvendertilbagetiludgangspositionen,nårstrømmenslås

4. Der blæses støv ud fra den indendørs enhed.

• Detteernormalt,nårairconditionanlæggetikkeharværetbrugtilængeretid,ellerførstegang,det

5. Der kommer en mærkelig lugt fra den indendørs enhed.

• Detteskyldes,atdenindendørsenhedafgiverlugtefrabyggematerialer,møblerellerrøg.

6. Airconditionanlægget går i ventilatortilstand fra køle- eller varmetilstand.

• Nårindetemperaturennårdentemperatur,somerindstilletpåairconditionanlægget,stopperkom-

pressoren automatisk, og airconditionanlægget går i ventilatorfunktion. Kompressoren starter igen,

når indetemperaturen stiger til den indstillede temperatur i køletilstand eller falder til den indstillede

temperatur i varmetilstand.

7. Der kan dannes vanddråber på overfladen af den indendørs enhed, når køling udføres i et rum med

enhøjrelativluftfugtighed(over80%).Justérdetvandretteluftspjældtildenmaksimalepositionfor

luftudblæsning, og vælg ventilatorhastigheden Høj.

• Varmepumpenudnytter varmen,der eri udeluften,ved atblæse udeluftengennem udedelen.Når

udetemperaturen falder, reduceres også varmen, som absorberes af klimaanlægget, således den

indvendige enheds varmekapacitet reduceres.

9. Automatisk genstartsfunktion

• Itilfældeafstrømsvigtunderdriftstandseranlæggethelt.

Airconditionanlægget er udstyret med en automatisk genstartfunktion, som bevirker, at anlægget star-

ter automatisk, når strømmen genetableres, med alle de tidligere indstillinger bevaret i hukommelsen.

10. Sporing af kølemiddellækage

• Klimaanlæggeterudstyretmedetsystemtilsporingafkølemiddellækage.

 Når den udendørs enhed registrerer en mangel på kølemiddel, stopper klimaanlægget, og den

indendørsenhedviseralarmenECidisplayet.

 Genstartikkeklimaanlægget,nårdennealarmopstår,menkontaktleverandøren.K TIP TIL FEJLFINDING Funktionsfejl og løsninger

G PROBLEM Stop straks airconditionanlægget, hvis der opstår én af følgende fejl. Tag stikket ud af

stikkontakten, og kontakt forhandleren.

• Detskerofte,atsikringenspringerellerrelæetudløses.

• Derertrængtfremmedlegemerellervandindiairconditionanlægget.

• Fjernbetjeningenfungererikkeellerfungererunormalt.

• Andreunormalesituationer.

Problem Årsag Løsning Enheden starter ikke.Strømafbrydelse Vent,tilstrømmenvendertilbage.Stikketkanværeblevettrukketudafstik-kontakten.Kontrollér,atstikketsidder korrekt i kon-takten.Der er sprunget en sikring.Udskiftsikringen/nulstilrelæet/nulstilafbryderkontakten.Batterietifjernbetjeningeneropbrugt. Udskiftbatteriet.Afstandenmellemfjernbetjeningenogmodtagerenpådenindendørsenhederstørreend6-7meter,ellerdererikkefripassageforsignaletmellemfjernbetjenin-gen og modtageren.Gørafstandenmindre.Fjerneventuelleforhindringer.Retfjernbetjeningenmodmodtagerenpådenindendørsenhed.Dentid,somerindstilletmedtimeren,erforkert.Vent,ellerannullertimerindstillingen.Enheden stopper og starter ikke igenMuligmangelpåkølemiddel KontaktleverandørenEnhedenkølerellervarmer ikke rummet særliggodt,selvomder kommer luft ud af airconditionanlægget.Temperaturenerindstilletforkert.Indstiltemperaturenkorrekt.DukanfindeendetaljeretbeskrivelseikapitelD,“Brugaffjernbetjeningen”.Luftfiltreterblokeret. Rengørluftfilteret.Døreellervinduerirummeteråbne. Lukdøreogvinduer.Luftindtaget eller luftudtaget på den indendørsellerdenudendørsenhederblokeret.Fjernførsteventuelleblokeringer,oggen-start derefter enheden.Kompressorens3-minuttersbeskyttelses-forsinkelse er aktiveret.Vent.Afrimningafdenudendørsenhederigang.Ventilatorhastigheden kan ikke ændresAirconditionanlæggeteriauto-tilstand.Ventilatorhastigheden kan kun ændres i varme-,køle-ogventilatortilstand.Airconditionanlæggeteriaffugtningstil-stand.Temperaturindika-toren vises ikke.Airconditionanlæggeteriventilatortil-stand.Temperaturenkanikkeindstillesiventila-tortilstand.SkærmenviserP5Der er opstået en konfliktsituation pga. af valgte tilstand.Ændrtilstandfordenindvendigeenhed,somviserP5.SeogsåafsnittetHKonflikterved forskellige tilstandsvalg. Hvis problemet ikke er løst, skal du kontakte forhandleren. Afgiv oplysninger om funktionsfejlen samt

Anlægget må kun repareres af en autoriseret airconditiontekniker.

L garanTiBETingELsEr

Airconditionanlægget leveres med 4 års garanti på kompressoren og 2 års garanti på øvrige komponenter,

med virkning fra købsdatoen. Der gælder følgende betingelser:

1. Vi afviser udtrykkeligt alle øvrige erstatningskrav, herunder krav om erstatning for indirekte skader.

2. Reparation eller udskiftning af komponenter inden for garantiperioden medfører ikke en forlængelse

af garantiperoioden.

3. Garantien bortfalder, hvis der er fortaget ændringer af anlægget, hvis der monteret ikke-originale

dele, eller hvis der er udført reparation af tredjemand.

4. Komponenter, der er udsat for normal slitage, f.eks. filteret, er ikke dækket af garantien.

5. Garantien er kun gyldig, hvis du kan fremvise den originale, daterede købsfaktura, og hvis der ikke er

foretaget ændringer af anlægget.

6. Garantiendækkerikkeskader,derskyldesforsømmelseellerhandlinger,derafvigerfradem,derer

beskrevet i denne brugsanvisning.

7. Omkostninger og risiko ved transport af airconditionanlægget eller dets dele bæres altid af køberen.

8. Skader,dereropståetsomfølgeaf,atderikkeharværetanvendtetegnetZibro-filter,erikkedækket

9. Tab og/eller lækage af kølemiddel som følge af inkompetent montering eller demontering af enhe-

derne og eller montering eller demontering udført af ikke teknisk kyndige personer er ikke dækket af

garantien. Skader på enheder, som monteres, tilsluttes og/eller afmonteres på en måde, som ikke er i

overensstemmelse med gældende lokale love og/eller regler, og/eller som ikke er i overensstemmelse

med retningslinjerne i denne brugsanvisning, er ikke dækket af garantien.

Kontakt forhandleren, hvis der ikke kan findes en løsning ved hjælp af denne vejledning. Hvis det mod

forventning skulle blive nødvendigt at demontere enheden, skal du sikre, at demontering

altid foretages af teknisk kyndige og autoriserete personer og i overensstemmelse med lokale love og reg-

*** Affugtningved32°C,80%relativluftfugtighed

Kasserede elektriske produkter og batterier må ikke bortskaffes sammen med husholdningsaffald.

Elektronikaffald skal afleveres på en genbrugsstation. Spørg de lokale myndigheder eller forhand-

leren til råds om genbrug af produktet.

Miljøoplysninger: Dette produkt indeholder flourholdige drivhusgasser, som hører under Kyoto-aftalen.

Produktet må kun serviceres eller demonteres af særligt uddannet personale.

Dette udstyr indeholder et kølemiddel af typen R410A i den mængde, der er angivet i tabellen ovenfor.

R410A må ikke slippes ud i fri luft: R410A er en flourholdig drivhusgas med et globalt opvarmningspoten-

tiale(GWP–GlobalWarmingPotential)på1975.

Affugtningskapacitet ** / *** L / 24 h 24 26

Strømforbrug ved køling kW 1.84 1.84 0.85 0.96

Strømforbrug ved opvarmning kW 1.75 1.75 0.68 0.89

Årligt energiforbrug ved køling / opvarmning kWh 338 / 2063 513 / 3021 172 / 944 186 / 1154

Strømforsyning V / Hz / Ph 230~ / 50 / 1 230~ / 50 / 1 230~ / 50 / 1 230~ / 50 / 1

Strømstyrke (nom.) ved køling/opvarmning A 7.0 / 7.4 11.2 / 11.1 3.7 / 2.9 4.2 / 3.7

Mål, udendørs enhed (b x h x d) mm 845x700x320 900x860x315 780x540x250 780x540x250

Nettovægt, indendørs enhed kg 7 7

Nettovægt, udendørs enhed kg 48 65 30 30

Bruttovægt, indendørs enhed kg 9 9

Bruttovægt, udendørs enhed kg 52 69 32 32

Lydtryk, indendørs enhed**** dB(A) 58 57

Lydtryk, udendørs enhed**** dB(A) 63 70 64 64

Lydtryk, indendørs enhed (low) **** dB 31 25

IP-klasse, indendørs enhed IP IP20 IP20

IP-klasse, udendørs enhed IP IP24 IP24

Sikringsklasse T3.15A / 250V T3.15A / 250V T3.15A / 250V T3.15A / 250V6

Affugtningskapacitet ** / *** L / 24 h 24 26

Strømforbrug ved køling kW 1.84 1.84 0.85 0.96

Strømforbrug ved opvarmning kW 1.75 1.75 0.68 0.89

Årligt energiforbrug ved køling / opvarmning kWh 338 / 2063 513 / 3021 172 / 944 186 / 1154

Strømforsyning V / Hz / Ph 230~ / 50 / 1 230~ / 50 / 1 230~ / 50 / 1 230~ / 50 / 1

Strømstyrke (nom.) ved køling/opvarmning A 7.0 / 7.4 11.2 / 11.1 3.7 / 2.9 4.2 / 3.7

Mål, udendørs enhed (b x h x d) mm 845x700x320 900x860x315 780x540x250 780x540x250

Nettovægt, indendørs enhed kg 7 7

Nettovægt, udendørs enhed kg 48 65 30 30

Bruttovægt, indendørs enhed kg 9 9

Bruttovægt, udendørs enhed kg 52 69 32 32

Lydtryk, indendørs enhed**** dB(A) 58 57

Lydtryk, udendørs enhed**** dB(A) 63 70 64 64

Lydtryk, indendørs enhed (low) **** dB 31 25

IP-klasse, indendørs enhed IP IP20 IP20

IP-klasse, udendørs enhed IP IP24 IP24

Sikringsklasse T3.15A / 250V T3.15A / 250V T3.15A / 250V T3.15A / 250V3

sninger om fjernkontrollen og hvordan

automatisk og du kan ikke stille den inn selv.

overføringsindikatoren ikke lyser.

• Ikkeblandnyeoggamlebatterier.Ikkebrukforskjelligebatterityper(foreksempelalkaliskeog

mangandioksid) på samme tid.

1.3 Etter at du har stilt inn starttiden, vil det være en forsinkelse på et halvt sekund før fjernkontrollen

2.3 Etter at du har stilt inn stopptiden, vil det være en forsinkelse på et halvt sekund før fjernkontrollen

nedadgående luftstrøm. Dette vil danne kondens på den vertikale ribben. Dette kan føre til

ikke lenger ubehagelig lukt. Filteret må da skiftes ut med et nytt filter (fås

Start ikke klimaanlegget på nytt hvis denne alarmen aktiveres. Ta kontakt med leverandøren.

Elektrisk avfall og batterier skal ikke kastes sammen med husholdningsavfall. Resirkuleres der hvor

For alle yderligere oplysninger eller ved eventuelle problemer med apparatet henvises til www.zibro.com eller det lokale Kundecenter (telefon-
