BRUKSANVISNING SM 33 Quattro ZIBRO

det som fremgår av denne bruksanvisningen.

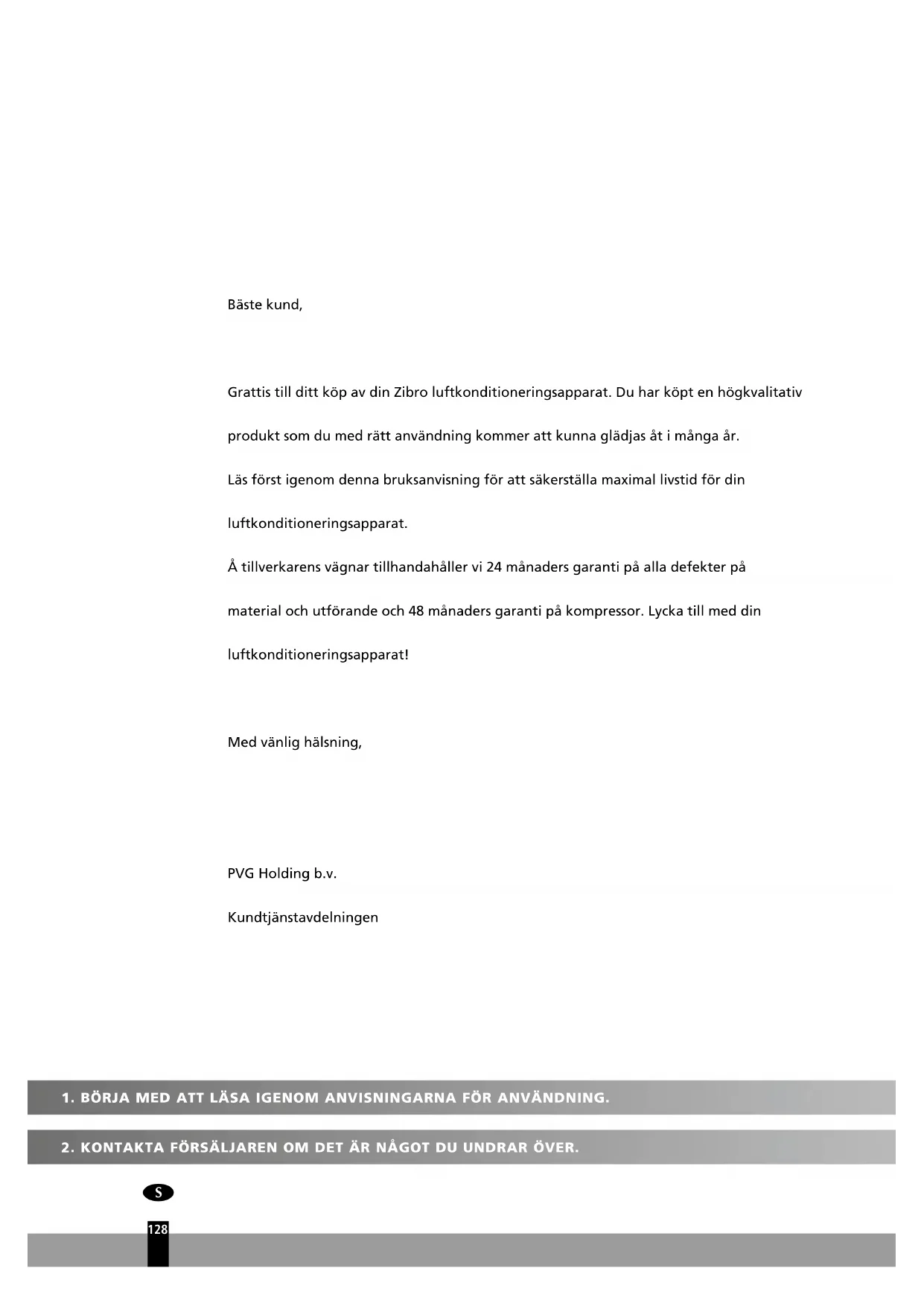

Grattis till ditt köp av din Zibro luftkonditioneringsapparat. Du har köpt en högkvalitativ

produkt som du med rätt användning kommer att kunna glädjas åt i många år.

Läs först igenom denna bruksanvisning för att säkerställa maximal livstid för din

luftkonditioneringsapparat.

Å tillverkarens vägnar tillhandahåller vi 24 månaders garanti på alla defekter på

materialochutförandeoch48månadersgarantipåkompressor.Lyckatillmeddin

luftkonditioneringsapparat!

Med vänlig hälsning,

Kundtjänstavdelningen

innEHÅLL A SÄKERHETSANVISNINGAR B. NAMN PÅ DELAR C. DRIFTSTEMPERATUR D. ANVÄNDNING MED FJÄRRKONTROLL E. OPTIMAL ANVÄNDNING F. JUSTERA LUFTFLÖDESRIKTNING G. SÅ HÄR FUNGERAR LUFTKONDITIONERINGSAPPARATEN H. KONFLIKTER VID OLIKA LÄGESINSTÄLLNINGAR I. UNDERHÅLL J. TIPS OM ANVÄNDNING K. TIPS OM FELSÖKNING L. GARANTIVILLKOR M. TEKNISKA DATA Läs DEnna Bruksanvisning

I bruksanvisningen hittar du många nyttiga tips om hur du använder och sköter

din luftkonditioneringsapparat på rätt sätt. Du hittar många svar på vanliga pro-

blem i kapitlet Tip om felsökning. Om du först läser igenom kapitel K “Tips om

felsökning”, behöver du kanske inte ringa efter service.A SÄKERHETSANVISNINGAR Installera endast enheten om den uppfyller kraven i lokala/nationella lagar, förordningar och standarder. Den

här produkten är avsedd att användas som luftkonditionering i bostäder och är endast avsedd för användning

på torra platser, under normala hushållsförhållanden, inomhus i vardagsrum, kök och garage. Kontrollera

elnätets spänning och frekvens. Enheten lämpar sig enbart för jordade uttag, anslutningsspänning 230 V~/

• EnhetenMÅSTEalltidhaenjordadanslutning.Omströmkällaninteärjordadfårduinte

ansluta enheten. Kontakten måste alltid vara lättåtkomlig när enheten är ansluten. Läs noga

igenom denna bruksanvisning och följ instruktionerna.

• Klimatanläggningeninnehållerköldmediaochkanbliklassadsomtryck/kylutrustning.

Kontakta därför alltid en auktoriserad kylmontör för service, installation och underhåll

av klimatanläggningen. Klimatanläggningen ska inspekteras och kontrolleras årligen av

auktoriserad kylmontör. Garantin är ogiltig vid skador orsakade av försummelse eller

aktiviteter som skiljer sig från de som omnämns i den här instruktionsboken.

Innan du ansluter enheten ska du kontrollera följande:

• Spänningsförsörjningenmåstematchaelnätsspänningensomangespåmärkplåten.

• Uttagetochströmkällanmåstelämpasigfördenströmsomangespåmärkplåten.

• Kontaktenpåenhetenssladdmåstepassaivägguttaget.

• Enhetenmåsteplaceraspåenplanochstabilyta.

Strömkällan till enheten måste kontrolleras av en kvalificerad professionell person om du har några tvivel

angående kompatibiliteten.

• DenhärenhetentillverkasenligtCE-säkerhetsstandarder.Trotsdettabörduändåvaraförsiktig,precis

• Täckaldrigluftintagetochluftutsläppet.

• Låtaldrigenhetenkommaikontaktmedkemikalier.

• Sprejaaldrigenhetenmedvattenochsänkaldrigneddenivatten.Stängavenhetenochkopplabort

strömmen ifall vatten tränger in i inomhusenheten.

• Förinteinhänder,fingrarellernågraföremålienhetensöppningar.

• Användaldrigförlängningssladdförattanslutaenhetentillströmkällan.Omdetintefinnsnågotläm-

pligt, jordat vägguttag i närheten kan du få ett installerat av en kvalificerad elektriker.

• Reparationerbörendastutförasavkvalificeradeserviceteknikerellerdinleverantör.Följinstruktio-

nerna för användning och underhåll i den här enhetens användarhandbok.

• Draalltidutkontaktenurvägguttagetnärenheteninteanvänds.

• Enskadadströmsladdellerkontaktmåstealltidersättasavenkvalificeradelektrikerellerdinleverantör.

• Starta/stoppa inte luftkonditioneringsapparaten genom att sätta i/dra ut strömkontakten. Använd

endast de specifika knapparna på luftkonditioneringsapparaten eller fjärrkontrollen.

• Täckinteöverluftkonditioneringsapparatennärdenäridrift.Brytströmmeninnanduöppnarenhe-

• Draalltidurkontaktenureluttagetellerkopplabortströmförsörjningenmedanluftkonditioneringen

ska rengöras eller är på service.

• Placeraingagasbrännare,kamineroch/ellerspisariluftflödet.

• Användinteknapparnaochvidrörinteluftkonditioneringsapparatenmedvåtahänder.

• Tänkpåattutomhusenhetenavgerljudnärdenanvänds.Dettakanstridamotlokalabestämmelser.Det

är användarens ansvar att kontrollera och säkerställa att utrustningen efterlever alla lokala bestämmelser.

• Dennaapparatärinteavseddföranvändningavpersoner(inklusivebarn)medminskadefysiska,senso-

riska eller mentala möjligheter, eller som saknar erfarenhet och kunskap, såvida de inte fått vägledning

eller instruktioner vad gäller användning av apparaten av en person som ansvarar för deras säkerhet.

• Barnbörövervakasförattgaranteraattdeintelekermedapparaten.

• Detärtillrådligtattundvikadetdirektaluftflödet.

• Drickaldrigkondensvattenfrånluftkonditioneringen.

• Göringaingreppellermodifieringarienheterna.

• Användinteenhetenomströmsladden,kontakten,höljeteller

kontrollpanelen är sönder.

• Underlåtelseattföljainstruktionernakanledatillattenhetensgaranti

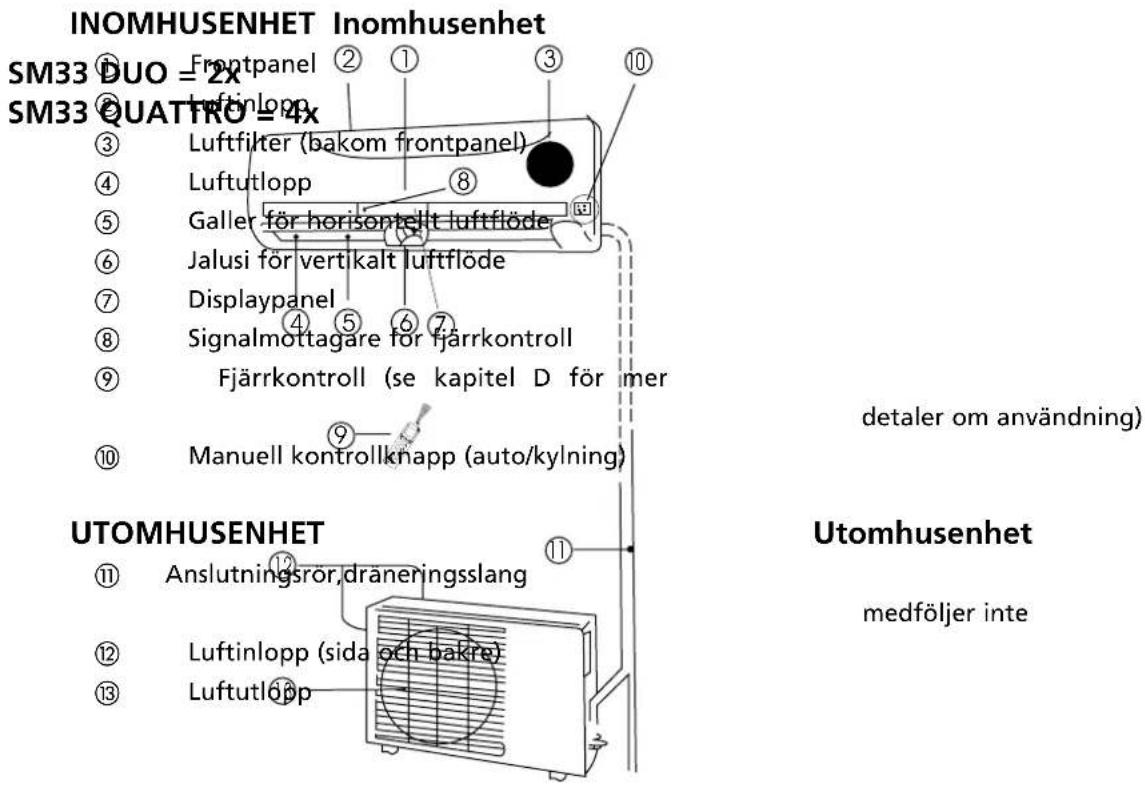

e Galler för horisontellt luftflöde

f Jalusi för vertikalt luftflöde

h Signalmottagare för fjärrkontroll

i Fjärrkontroll (se kapitel D för mer

detaler om användning)

j Manuell kontrollknapp (auto/kylning)

UTOMHUSENHET Utomhusenhet

k Anslutningsrör, dräneringsslang

l Luftinlopp (sida och bakre)

Alla bilder i denna bruksanvisning och på förpackningen är endast avsedda som illustrationer och

förklaringar. De kan skilja sig något från den luftkonditioneringsapparat som du har köpt.

Det är den faktiska utformningen som gäller.

a AVFROSTNINGS-indikatorlampa

Denna indikatorlampa tänds när luftkonditioner ingsapparaten startar den automatiska avfrostningen

eller när varmluftskontrollfunktionen aktiveras i uppvärmningsläget.

b TEMPERATUR-indikatorlampa

Visar temperaturinställningar då luftkonditioneringsapparaten är i drift.

 Dennaindikatorlampablinkarnärströmmenslagitspåochlyserdåenhetenäridrift.

d TIMER-indikatorlampa

 DennaindikatorlampatändsnärTIMERärinställdPÅ/AV.

C DRIFTTEMPERATUR Kylning, uppvärmning och avfuktning är som mest effektivt vid följande in- och utomhustemperaturer:

Läge Kylning Uppvärmning Avfuktningsdrift

Rumstemperatur 17ºC - 32ºC 10ºC - 30ºC 17ºC - 32ºC Utomhustemperatur 0ºC - 50ºC -15ºC - 30ºC 0ºC - 50ºC FÖRSIKTIGHET

• Närluftkonditioneringenanvändsvidandratemperaturerändesomangesovankanvissa

säkerhetsfunktioner få enheten ur funktion.

• Omluftkonditioneringsapparatenanvändsirumdärdenrelativaluftfuktighetenöverstiger

80%,kandetbildaskondenspåluftkonditioneringsapparatenshölje.Ställinjalusinför

vertikalt luftflöde i dess maximala vinkel (vertikalt mot golvet) och ställ in fläktläget på HIGH

• Förattluftkonditioneringsapparatenskagemaimaleffekt,stängalltiddörrarochfönster

under kylning eller uppvärmning.

D ANVÄNDA FJÄRRKONTROLL G OBS!

• Riktaalltidfjärrkontrollenmotmottagarenpåinomhusenheten.Setillattdetintefinnsnågra

hinder mellan fjärrkontrollen och mottagaren på inomhusenheten. Annars kan mottagaren

inte fånga upp signalen från fjärrkontrollen och luftkonditioneringsapparaten kan inte

• Max.räckviddförfjärrkontrollenärcirka6-7meter.

Håll fjärrkontrollen så att dess signal kan nå enhetens mottagare. När du väljer timerdrift,

skickar fjärrkontrollen automatiskt en signal till inomhusenheten vid den angivna tidpunkten.

Om du håller fjärrkontrollen i en position som förhindrar tillräcklig signalöverföring, kan en

tidsfördröjning på upp till 15 minuter inträffa.

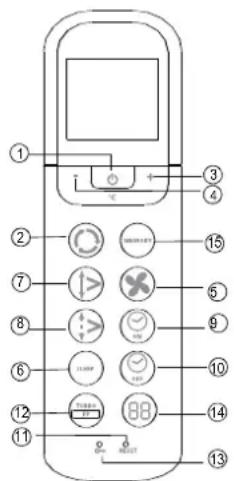

Fjärrkontrollens funktionsknappar

a On/Off (på/av): Tryck på denna knapp för att starta driften. Tryck en gång till på denna knapp för att

b Mode (läge):Varjegångdutryckerpådennaknapp,väljsettlägeiordningsföljdenAUTOCOOLDRY

HEAT FAN (auto/kylning/avfuktning/uppvärmning/fläkt) enligt följande figur:

 AUTOCOOLDRYHEATFAN

c + -knapp: Tryck på knappen för att öka inomhustemperaturinställningen till max. 30ºC.

d - -knapp: Tryck på knappen för att sänka inomhustemperaturinställningen till min. 17ºC.

e Fan (fläkt): Med denna knapp väljer du fläkthastighet. Varje gång du trycker på knappen väljs en fläkt-

hastighetiordningsföljdenAUTO,LOW,MEDHIGHAuto(auto,låg,medel,hög,auto).Närduväljer

lägetAUTOellerDRY,reglerasfläkthastighetenautomatisktochdukaninteställaindensjälv.

f SLEEP-knapp: Tryck på denna knapp för att försätta enheten i energisparläge. Tryck en gång till för

att annullera funktionen. Denna funktion, som bara kan användas i kombination med kyla, värme

eller automatiskt läge [COOL, HEAT och AUTO], säkerställer att luftkonditioneringen automatiskt ökar

temperaturen med 1ºC per timme (i kylläge) eller minskar (i värmedrift ) under de första 2 timmarna.

Luftkonditioneringen kommer sedan att vidhålla denna temperatur under 5 timmar (inställd tempera-

tur + eller - 2 grader). Då stängs enheten av automatiskt.

g Swing (sväng):TryckpåSWING-knappenförattaktiverasvängfunktionen.Tryckengångtillpåknap-

pen för att stoppa.h Air direction (luftriktning): Tryck på denna knapp för att ändra jalusins svängningsriktning. Jalusins

svängningsriktningär6

för varje tryckning. När jalusin svänger vid en viss vinkel som skulle påverka

luftkonditioneringsapparatens kylnings- eller uppvärmningseffekt, ändrar den automatiskt svängnings-

riktning . Ingen symbol visas i displayområdet när du trycker på denna knapp.

i Timer on (timer på): Tryck på denna knapp för att initiera funktionen för automatisk påslagning

vid en viss tid. Varje tryckning ökar den automatiska timerinställningen med 30-minuters steg. När

inställningstiden visar 10Hr (10 timmar), ökar varje tryckning den automatiska timerinställningen med

60-minuterssteg.Duannullerardetautomatiskapåslagningsprogrammetgenomattfortsättatttrycka

på knappen tills 0.0 visas.

j Timer off (timer av): Tryck på denna knapp för att initiera funktionen för automatisk avstängning

vid en viss tid. Varje tryckning ökar den automatiska timerinställningen med 30-minuters steg. När

inställningstiden visar 10Hr (10 timmar), ökar varje tryckning den automatiska timerinställningen med

60-minuters steg. Du annullerar det automatiska avstängningsprogrammet genom att fortsätt att

trycka på knappen tills 0.0 visas.

k RESET-knapp: När du trycker på den nersänkta RESET-knappen, annulleras alla befintliga inställningar

och kontrollen återställs till grundinställningarna.

l Frysskyddsknapp/TURBO-knapp: TryckpådennaknappilägetKYLNINGsåkylerluftkonditionerings-

apparaten extra kraftfullt. Tryck en gång till för att annullera TURBO-funktionen. När du trycker på

den här knappen (>2 sekunder) övergår apparaten till ett antifrysläge. Apparaten åsidosätter inställnin-

genförinomhustemperaturochreglerardentillcirka8°C.Pådetsättetkanduskyddaditthemfrån

frysning under kalla perioder med lägsta möjliga energiförbrukning. När detta läge är valt visas “FP”

på displayen på inomhusenheten. Denna knapp kan endast aktiveras i uppvärmningsläge. Avaktivera

antifrysläget: Tryck på knappen igen.

m LOCK-knapp: När du trycker på den nersänkta LOCK-knappen, låses alla befintliga inställningar och fjär-

rkontrollen godtar inga andra åtgärder än låsfunktionen. Tryck en gång till för att annullera låsläget.

n LED DISPLAY-knapp: Genom att trycka på denna knapp kan du stänga av displayens bakgrundsbelysning

med fjärrkontrollen. Belysningen växlar automatiskt igen om inga knappar trycks ned de närmaste 3

sekunderna (gäller inte enheter som inte är utrustade med denna funktion)..

o Minnesknapp: Används för att återställa tillverkarens standardinställning eller för att hämta en inställ-

ning som är lagrad i minnet.

- när fjärrkontrollen ännu inte är programmerad av användaren, är tillverkarens standardminnesinställ-

ningläget“auto”vid24°Cmed“automatisk”fläkthastighet.Närdutryckerpåminnesknappenändrar

enheteninställningtillläget“auto”vid24°Cmed“automatisk”fläkthastighet.

- när du har ändrat inställningen efter eget önskemål (t.ex. uppvärmning, långsam fläkthastighet och

25°C)kandulagradinanvändarinställningifjärrkontrollensminnegenomatttryckapåochhållain

minnesknappen i minst 2 sekunder.

- när inomhusenheten befinner sig i vilket läge som helst och du trycker på minnesknappen i mindre än

2 sekunder, får inomhusenheten till den inställning som är programmerad i fjärrkontrollens minne.

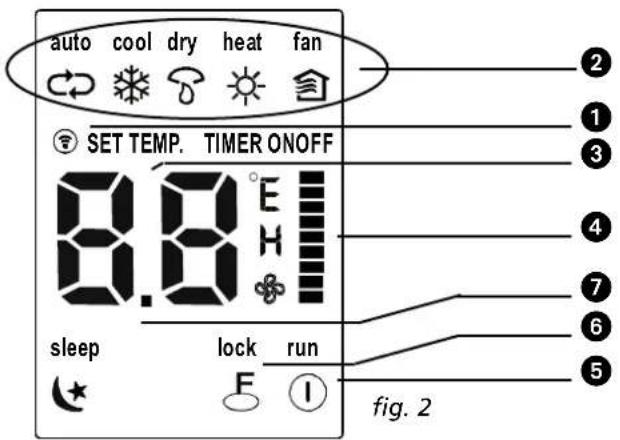

Indikatorernas namn och funktioner på fjärrkontrollen fig. 2 2

a ÖVERFÖRINGS-indikator: Denna indikator tänds när fjärrkontrollen överför signaler till inomhusenhe-

b DRIFT-indikator: När du trycker på lägesknappen MODE, visas aktuellt driftläge – AUTO , COOL (kilning) ,DRY(avfuktning),HEAT(uppvärmning-endastkylningförmodellerutanuppvärmningsfunktion), FAN (endast fläkt) .

c TEMPERATUR/TIMER DISPLAY-indikator: Detta område visar den inställda temperaturen (17ºC – 30ºC). I TIMER-läget visas timerns på/av-inställning. I läget FLÄKT visas inget. Detta display-område visar inställ- ningarna för TIMER. Om endast starttid för drift är inställd visas TIMER ON. Om endast stopptid för drift är inställd visas TIMER OFF. Om båda funktioner är inställda visas TIMER ON-OFF, som indikerar att du valt att ställa in både start- och stopptid. d FLÄKTHASTIGHETS-indikator: Tryck på knappen FAN SPEED för att välja önskad fläkthastighet (Auto-

Låg -Med - Hög ). Ditt val visas i LCD-fönstret, förutom vid automatisk fläkthastighet. Fläkthastigheten är inställd p å AUTOnärdriftslägetärantingenAUTOellerDRY(torr).

e PÅ/AV-indikator: Denna symbol visas när enheten sätts på med fjärrkontrollen, och försvinner när enheten stängs av. f LÅS-indikator: LÅS-displayen visas när du trycker på LOCK-knappen. Tryck på LOCK-knappen för att rensa displayen. g Insomningsdisplay: Visas under insomningsdrift. Tryck en gång till på knappen SLEEP för att lämna läget.

G OBS! Alla poster som visas i fig.2 är avsedda att tydliggöra. Men under den faktiska driften är det bara de relevanta funktionsposterna som visas på displaypanelen. Använda fjärrkontroll

Sätta i/byta ut batterier Använd två alkaliska torrbatterier (AAA/LR03).Använd inte laddningsbara batterier. 1. Ta bort batteriluckan baktill på fjärrkontrollen genom att dra den i pilens riktning på luckan.

2. Sätt i de nya batterierna. Se till att polerna (+) och (-) på batterierna vänds rätt.3. Sätt tillbaka luckan genom att skjuta den tillbaka på plats.G OBS!

• Närbatteriernaärurtagna,raderarfjärrkontrollenallaprogrammeradeinställningar.Närdu

har satt in nya batterier måste du programmera om fjärrkontrollen.

• Närdubyterbatterierskaduinteanvändagamlabatterierellerblandabatterieravolikatyper.

Det kan orsaka felfunktion hos fjärrkontrollen.

• Omduinteskaanvändafjärrkontrollenpåfleraveckorskadutaurbatterierna.Iannatfallkan

läckande batterisyra skada fjärrkontrollen.

• Genomsnittligbatterilivslängdär6månadervidnormalanvändning.

•Bytbatterierdåduintehörnågonsvarssignalfrån inomhusenheten eller då

överföringsindikatorn inte visas.

• Blandaaldrignyaochgamlabatterier.Användaldrigolikabatterityper(t.ex.alkaliskaoch

mangandioxid) samtidigt.

AUTOMATISK DRIFT När luftkonditioneringsapparaten är klar för användning (kontrollera att enheten är ansluten till nätström-

men och att vägguttaget fungerar), slå på strömmen. Driftindikatorlampan på displaypanelen på inomhu-

senheten börjar blinka.

1. Använd knappen Mode (läge) för att välja AUTO.

2. Tryck på knappen + eller - för att ställa in önskad rumstemperatur.

3. Tryck på On/Off-knappen för att starta luftkonditioneringsapparaten. Driftan på displaypanelen på

inomhusenheten tänds. Driftläget är AUTO. FLÄKTHASTIGHETEN regleras automatiskt.

4. Tryck en gång till på On/Off för att stoppa driften.

• IAUTO-läget,fungerarluftkonditioneringenmedautomatisktlägekyla,värme,ventilation

enligt den uppmätta skillnaden mellan det faktiska omgivande rummet och temperaturen som

är inställd med fjärrkontrollen..

• OmlägetAUTOintekännsrättfördig,kanduväljaönskatlägemanuellt.

KYLNING, UPPVÄRMNING OCH ENDAST FLÄKT

1. Om du inte är nöjd med läget AUTO kan du manuellt förbikoppla inställningarna med hjälp av lägena

förKYLNING,AVFUKTNING,UPPVÄRMNINGellerENBARTFLÄKTsomdufårframgenomatttryckapå

2. Tryck på knappen + eller - (c och d) för att ställa in önskad rumstemperatur.

3. Tryck på Fan-knappen eförattväljaAUTO,HIGH(hög),MED(medel)ellerLOW(låg)förfläktläget.

4. Tryck på On/Off-knappen a. Driftlampan tänds och luftkonditioneringsapparaten startar enligt dina

inställningar. Tryck en gång till på On/Off a för att stoppa driften.

LägetFANONLY(enbartfläkt)kaninteanvändasförattregleratemperaturen.Idettalägeär

endast steg 1, 3 och 4 tillämpliga.

1. Tryck på Mode -knappen bförattväljaDRY(avfuktning).

2. Tryck på knappen + eller - (c och d) för att ställa in önskad temperatur.

3. Tryck på On/Off-knappen a. Driftlampan tänds och luftkonditioneringsapparaten startar i avfukt-

ningsläget. Tryck en gång till på On/Off a för att stoppa driften.

På grund av skillnaden mellan enhetens inställda temperatur och den faktiska inomhustem-

peraturen, kommer luftkonditioneringsapparaten i avfuktningsläge att automatiskt köra många

gånger utan att köra lägena för kylning eller enbart fläkt.

TIMERDRIFT Tryck på knappen Timer on/off (i and j) för att ställa in påslagnings- och avstängningstid för enheten.

Den effektiva drifttiden som fjärrkontrollen ställer in för timerfunktionen är begränsad till en period mellan

0,5 och högst 24 timmar.

1. Ställa in START-tid.

1.1 Tryck på knappen Timer on i. Fjärrkontrollen visar ON TIMER, den senaste inställda starttiden och

signalen “h” visas på timerdisplayområdet. Nu kan du på nytt ställa in den tid då driften ska STARTA.

1.2 Tryck en gång till på knappen Timer on i för att ställa in önskad starttid för enheten.

1.3 När du har ställt in Timer on, är det en halv sekunds fördröjning innan fjärrkontrollen överför signalen

till luftkonditioneringsapparaten.

2.2. Ställa in STOPP-tid.

2.1 Tryck på knappen Timer off j. Fjärrkontrollen visar OFF TIMER och den senaste inställda stopptiden i

timmar visas på timerdisplayområdet. Nu kan du på nytt ställa in den tid då driften ska STOPPA.

2.2 Tryck en gång till på knappen Timer off j för att ställa in den tid då du vill stoppa driften.

2.3 När du har ställt in Timer off, är det en halv sekunds fördröjning innan fjärrkontrollen överför signalen

till luftkonditioneringsapparaten.

Exempel på timerinställning

    Förattstartaluftkonditioneringsapparatenom6timmar:

1. Tryck på knappen TIMER ON. Den senast inställda starttiden och signalen “h” visas

    2.TryckpåknappenTIMERONförattvisa“6:0h”.

3. Vänta i en sekund tills den digitala displayen visar temperaturen igen. Indikatorn StartOff 6h TIMERON “TIMER ON” visas fortfarande och denna funktion är aktiverad.

(samtidig inställning av både TIMER ON (på) och OFF (av).

TIMER OFF --> TIMER ON

(På --> Stopp --> Starta drift)

Denna funktion är praktisk när du vill att luftkonditioneringsapparaten ska stoppa

när du gått och lagt dig, och starta igen när du vaknar på morgonen eller när du

kommer hem från jobbet.Exempel:

För att stoppa luftkonditioneringsapparaten 2 timmar efter inställning, och starta den igen 10 timmar efter

1. Tryck på knappen TIMER OFF.

2. Tryck en gång till på knappen TIMER OFF för att visa 2.0h på TIMER OFF-displayen.

3. Tryck på knappen TIMER ON.

4. Tryck en gång till på knappen TIMER ON för att visa 10h på TIMER ON-displayen.

5. Vänta i en sekund tills den digitala displayen visar temperaturen igen. Indikatorn “TIMER ON/OFF” visas

fortfarande och denna funktion är aktiverad.

• OmsammatidställtsinbådeförSTARTochSTOPP,ökarstopptidenautomatisktmeden

halvtimme (den inställda tiden understiger 10 timmar) eller en timme (den inställda tiden

överstiger 10 timmar).

• Duändrartimerspåslagnings/avstängningstidgenomatttryckapåmotsvarandeTIMER-knapp

och återställa tiden.

• Inställningstidenärrelativtid.Meddetmenasattdeninställdatidenbaseraspådenaktuella

• Utsättintefjärrkontrollenförnågonformavvätska.

• Skyddafjärrkontrollenmothögatemperaturerochutsättdeninteförstrålning.

• Utsättinteinomhusenhetensmottagarefördirektsolljus,detkanledatillfelfunktionhos

luftkonditioneringsapparaten.

E OPTiMaL DriFT För att erhålla optimal prestanda måste du tänka på följande:

• Justeraluftflödesriktningenrättsåattdeninteärdirektriktadmotpersoner.

• Justeratemperaturentilldenskönastenivån.Ställinteenhetenpåöverdrivnatemperaturnivåer.

• Stängdörrarochfönster,annarskandenönskadeeffektenförsämras.

• Placeraingaföremålnäraluftinloppeller-utlopp,eftersomdetkanförsämraluftkonditioneringsap-

paratens effektivitet och leda till att den stoppar. Se till att det inte finns några hinder som blockerar

luftflödet. Luftflödet måste obehindrat kunna nå ut i hela rummet. Dessutom måste luftflödet obehin-

drat kunna nå luftkonditioneringsapparaten.

• Rengörluftfiltretregelbundet,annarskankylnings-elleruppvärmningskapacitetenförsämras.Dubör

rengöra filtren varannan vecka.

• Användinteenhetenmeddenhorisontellajalusinistängtläge.

F JUSTERA LUFTFLÖDESRIKTNING

• Det utgående luftflödets riktning från luftkonditioneringen kan ställas in

genom att justera de horisontella och vertikala luftventilerna.

• Ställ in riktningen på fenorna så att luften inte blåser direkt på personen.

• Se till så att det utgående luftflödet kan når hela utrymmet för att undvika

temperaturskillnader i rummet

• De vertikala fenorna kan justeras med fjärrkontrollen.

• De horisontella bladen måste ställas in för hand.

Inställning av vertikal riktning av luftflödet (upp - ner)

Utför den här funktionen när luftkonditioneringen är i drift.

Använd fjärrkontrollen för att ställa in de vertikala luftventilerna. Tryck på “AIR DIRECTION”(8)påfjärrkontrollen.Bladetkommerattjusterasvarjegångdutryc-

För att automatiskt svänga luftflödesriktningen (upp - ner)

Utför denna funktion medan luftkonditioneringsapparaten är i drift.

• TryckpåknappenSWINGg på fjärrkontrollen.

• DuavbryterfunktionengenomatttryckaengångtillpåknappenSWINGg.

Tryck på knappen AIR DIRECTION h för att låsa jalusin i önskad position.

För att ställa in den horisontella luftflödesriktningen (vänster - höger)

Flytta spakarna på de horisontella lamellerna med handen åt vänster eller höger

för att ställa in önskat luftflöde

Var försiktig så att du inte vidrör fläkten bakom de vertikala jalusierna!

• Knapparna“AIRDIRECTION”hoch“SWING”g fungerar inte när luftkonditioneringen är

avstängd (även om “TIMER ON” är inställt).

• Lämnaaldrigluftkonditioneringenunderlångtidikyl-ellertorklägemedluftflödetnedåt.Att

göra detta kan orsaka kondens på dess vertikala luftventil så att vatten kan börja läcka.

• Flyttaintedenvertikalaluftventilenmedhanden.Användalltid“AIRDIRECTION”-knappen

eller knapp h“SWING”-knappeng. Om du manuellt flyttar denna kan den sluta fungera.

Om den vertikala luftventilen inte fungerar korrekt, slå av luftkonditioneringen och slå på den

• Omluftkonditioneringenskaåtertasibrukefteratthavaritavställdskadenvertikala

luftventilen helst inte röras i ca 10 sekunder.

• Användinteenhetenmeddenhorisontellaluftventilenistängtläge.

SpakG SÅ HÄR FUNGERAR LUFTKONDITIONERINGSAPPARATEN AUTOMATISK DRIFT

• NärduställerinluftkonditioneringsapparatenilägetAUTO(knapp2påfjär-

rkontrollen),väljerdenautomatisktKYLNING,UPPVÄRMNINGellerENDAST

FLÄKT beroende på vilken temperatur du har valt och rumstemperaturen.

• Luftkonditioneringsapparatenreglerarautomatisktrumstemperaturenrunt

din inställda temperaturpunkt.

• OmlägetAUTOintepassardig,kanduväljaönskaddriftmanuellt.

INSOMNINGS/EKONOMISK DRIFT

• Denna funktion, som bara kan användas i kombination med kyla, värme

eller automatiskt läge [COOL, HEAT och AUTO], säkerställer att luftkonditio-

neringen automatiskt ökar temperaturen med 1ºC per timme (i kylläge) eller

minskar (i värmedrift ) under de första 2 timmarna. Luftkonditioneringen

kommer sedan att vidhålla denna temperatur under 5 timmar (inställd tem-

peratur + eller - 2 grader). Då stängs enheten av automatiskt.

• Avfuktningslägetväljerlautomatisktavfuktningsdriftbaseradpåskillnaden

mellan den inställda temperaturen och den faktiska rumstemperaturen.

• Temperaturen regleras samtidigt som avfuktning sker genom upprepad

påslagning/avstängning av kylning eller endast fläkt. Fläkthastigheten reg-

• Inormaltkylningslägeavfuyktarluftkonditioneringsapparatenävenluften.

När luftkonditioneringsapparaten avfuktar är det sannolikt att rumstemperaturen sjunker. Därför

är det normalt att ett hygrostat uppmäter en högre relativ luftfuktighet.

Den absoluta luftfuktigheten i rummet sänks emellertid, beroende på mängden fukt som

produceras i rummet (matlagning, personer osv.).

1 Tryck på Sleep-knappenTryck på Sleep-knappenKYLNINGUPPVÄRMNINGAVFUKTNINGInställd tempe-ratur1 timme 1 timme1 timme 1 timmeInställd tempe-raturInställd temperatur Tid Rums- tempe-raturKylning Endast fläkt Kylning Endast fläkt Kylning=

H kOnFLikTEr viD OLika LägEsinsTäLLningar

När två eller fler inomhusdelar drivs samtidigt måste man se till att de olika driftlägena inte skapar en

konflikt med andra inomhusdelarna. Uppvärmningsläget har högre prioritering än andra lägen. Om en

inomhusdel drivs i uppvärmningsläge kan de andra inomhusdelarna endast drivas i uppvärmningsläge de

med. Om en inomhusdel ändå ställs in i ett annat läge än uppvärmning kommer denna inomhusdel varna

för konflikt och sluta fungera.

Exempel: Om en inomhusdel suger in kall luft och en annan står inställd på uppvärmning kommer inomhus-

delen som körs i kylningsläge känna av konflikten och ange detta då den uppvärmande delen prioriteras.

Den inomhusdel som står i kylningsläge anger en störning på skärmen, det vill säga P5.

Se nedanstående tabell för översikt om när konflikter uppstår.

Lägeinomhusdelidrift.TillexempelenhetA

Ingenkonflikt IngenkonfliktI UNDERHÅLL G VARNING Du måste stoppa luftkonditioneringsapparaten och koppla bort

strömkällan före rengöring.

Rengöra inomhusenhet och fjärrkontroll

• Användentorrtrasaföratttorkaavinomhusenhetochfjärrkontroll.

• Ominomhusenhetenärmycketsmutsigkanduanvändaentrasasom

fuktats lätt med kallt vatten.

• Inomhusenhetensfrontpanelkantasavochrengörasmedvatten.

Torka därefter av den med en torr trasa.

• Användinteenkemisktbehandladtrasaellerdammvippaföratt

• Användintebensin,thinner,polerpulverellerliknande

lösningsmedel för rengöring. De kan få plastytan att spricka eller

Ett igensatt luftfilter försämrar enhetens kylningskapacitet. Rengör filtret varan-

1. Lyft upp inomhusenhetens panel till den vinkel där den stannar kvar med ett

2. Fatta tag i nätfilter handtag och lyft det en aning uppåt för att ta ut det

från filterhållaren, och dra det sedan neråt.

3. Ta bort nätfilter från inomhusenheten.

 •Rengörnätfiltervarannanvecka.

 • Rengörnätfiltermedendammsugareellermedvatten.

4. Det aktiva kolfiltret kan inte rengöras. När detta filter blivit smutsigt upphör

det helt enkelt att filtrera bort obehaglig lukt. Då måste du byta ut filtret

mot ett nytt filter (finns hos din återförsäljare). Du rekommenderas att byta

ut aktiva kolfiltret två gånger per säsong.

5. Det gröna 3M HAF-filtret uppvisar tydliga tecken på smuts på och i filtret när

det blivit smutsigt. Detta filter kan inte rengöras utan ska bytas ut mot ett

nytt filter (finns hos din återförsäljare). Du rekommenderas att byta ut filtret

två gånger per säsong.

Rekommenderatfilterbyte

6. Närduharsatttillbakadetaktivakolfiltretoch3MHAF-filtretifilterhållaren

på nätfiltret, kan du sätta tillbaka nätfiltret i luftkonditioneringsapparaten.

7. Innan du sätter tillbaka luftfiltret måste du se till att det är helt torrt och

8. Sätttillbakaluftuppfräschningsfiltretpåplats.

9. För in luftfiltrets övre del i enhete. Var noga med att vänster och höger kant

passar in ordentligt och sätt filtret på plats.

142 Avlopps-rensare Nej ThinnerFilterhandtag

A + B A + B A + B = Aktivt kolfilter och / eller 3M™ HAF filter=

Om du inte tänker använda enheten på länge ska du göra följande:

1. Låtafläktengåicirka6timmarföratttorkauppenhetensinsida.

2. Stoppa luftkonditioneringsapparaten och koppla bort strömmen. Ta ut batterierna ur fjärrkontrollen.

3. Utomhusenheten kräver regelbundet underhåll och rengöring.

Detta får endast utföras av en auktoriserad luftkonditioneringstekniker.

Kontroller före drift

• Kontrolleraattingasladdarärtrasigaellerurdragna.

• Kontrolleraattluftfiltrenärinstallerade.

luftkonditioneringsapparaten inte har använts på länge.

• Rörintevidenhetensmetalldelardådutarbortfiltret.Dukanskadadignärduhanterarvassa

• Användintevattenförattrengörainsidanavluftkonditioneringsapparaten.Exponeringför

vatten kan förstöra isoleringen och skapa risk för möjlig elstöt.

• Vidrengöringavenheten,kontrollera först att strömmen och kretsbrytaren är avstängd.

J TIPS OM ANVÄNDNING Följande händelser kan inträffa även under normal drift.

1. Skydd av luftkonditioneringsapparat.

• EnhetenärutformadförattinteblåsakalluftilägetUPPVÄRMNING,närinomhusenhetensvärmeväx-

lare befinner sig i en av följande tre situationer och den inställda temperaturen inte har uppnåtts.

A. När uppvärmningen just kommit igång.

C. Låg temperaturuppvärmning.

• Inom-ellerutomhusfläktenstopparunderavfrostning.

• Frostkanbildaspåutomhusenhetenunderuppvärmningscykelndåutomhustemperaturenärlågoch

luftfuktigheten är hög, vilket leder till en sämre uppvärmningseffektivitet för luftkonditioneringsap-

• Under sådana förhållanden stoppar luftkonditioneringsapparaten uppvärmningen regelbundet och

påbörjar automatiskt avfrostning.

• Avfrostningstidenkanvarierafrån4-10minuterberoendepåutomhustemperaturochhurmycketfrost

som bildats på utomhusenheten.2. En vit dimma kommer ut från inomhusenheten.

• Envitdimmakanbildaspågrundavenstortemperaturskillnadmellanluftinloppochluftutloppiläget

förKYLNINGieninomhusmiljömedhögrelativluftfuktighet.

• Närluftkonditioneringenstartarigeniuppvärmningslägekandetförekommavitdimmapågrundav

fukt som alstrats under kylning eller som vid torkning samlas på förångarens yta.

3. Svagt ljud från luftkonditioneringsapparaten.

• Dukanfåhöraettsvagtväsandeljudnärkompressornkörellerjustharstoppat.Ljudetkommerav

köldmedlet som rinner tillbaka eller stannar upp.

• Dukanfåhöraettsvagt”gnisslande”ljudnärkompressornkörellerjustharstoppat.Dettaorsakasav

värmeexpansion och köldsammandragning av plastdelarna i enheten när temperaturen ändras.

• Ettljudkanhörasdåjalusinåtergårtillsittursprungligalägedådujustslagitpåenheten.

4. Damm blåser ut från inomhusenheten.

• Dettaärnormaltdåluftkonditioneringsapparateninteharanväntspålängeellernärdenanvändsför

6. Luftkonditioneringsapparaten går bara till fläktläge från kylnings- eller uppvärmningsläge.

• När inomhustemperaturen når upp till temperaturinställningen på luftkonditioneringsapparaten,

stoppar kompressorn automatiskt och luftkonditioneringsapparaten övergår till läget för enbart fläkt.

Kompressorn startar igen när inomhustemperaturen ökar i kylningsläget eller sjunker i uppvärm-

ningsläget till den inställda punkten.

7. Vattendroppar kan bildas utanpå inomhusenheten vid kylning i en hög relativ luftfuktighet (relativ

luftfuktighetsomärhögreän80%).Justeradenhorisontellajalusintillmax.luftutloppspositionoch

välj fläkthastigheten HIGH (hög).

• Luftkonditioneringsapparatendrarinvärmefrånutomhusenhetenochfrigördenviainomhusenheten

under uppvärmningsdriften. När utomhustemperaturen sjunker minskar också den värme som absorbe-

ras av luftkonditioneringen, vilket gör att inomhusenhetens uppvärmningsförmåga kommer att sjunka.

9. Automatisk omstartsfunktion.

• Ettströmavbrottunderdriftstopparenhetenhelt.

Luftkonditioneringsapparaten är utrustad med en automatisk omstartsfunktion. När strömmen kom-

mer tillbaka startar enheten automatiskt om med alla de tidigare inställningarna sparade av minnes-

10. Kylläckageskydd.

detekterar brist på kylmedel, stoppas luftkonditioneringsenheten och inomhusenheten visar larm-EC

När detta larm aktiveras, ska luftkonditioneringsenheten inte startas om och leverantörens kontaktas.

K TIPS OM FELSÖKNING Problem och lösningar

G PROBLEM Stoppa omedelbart luftkonditioneringsapparaten om något av följande fel inträffar. Dra ut

strömkontakten och kontakta din leverantör.

• Säkringengåroftaellerkretsbrytarenutlösesofta.

• Främmandeföremålellervattenharträngtiniluftkonditioneringsapparaten.

• Fjärrkontrollenfungerarinteellerfungerardåligt.

• Andraonormalasituationer. Problem Orsak LösningEnheten startar inte.Strömavbrott Väntatillsströmmenkommittillbaka.Enhetensströmkontaktkanhadragitsur.Kontrolleraattströmkontaktensittersäkert i vägguttaget.En säkring kan ha gått.Bytsäkring/återställrelä/återställkretsbry- tare Batterietifjärrkontrollenkanvaratömt. Bytutbatteriet.Avståndetmellanfjärrkontrollentillmot-tagarenpåinomhusenhetenöverstiger6-7meter,ellerocksåfinnsdethindermellanfjärrkontrollenochmottagaren.Minskaavståndet.Taborttänkbarahin-der.Riktafjärrkontrollen mot mottagaren på inomhusenheten.Du har ställt in fel tid med timern. Vänta eller annullera timerinställningen.Enheten stoppas och kan inte startasMöjligkylmedelsbrist KontaktaleverantörenEnheten varken kyler eller värmer rimmet särskiltbranärluftströmmarutfrånluftkonditioneringsap-paraten.Felaktig temperaturinställning.Ställinrätttemperatur.Förutförligbes-krivning,sekapitelD,“Användningmedfjärrkontroll”.Luftfiltretärblockerat. Rengörluftfiltret.Dörrarellerfönsterirummetäröppna. Stängdörrarellerfönster.Luftinlopp eller utlopp på in- eller utom-husenhetenharblockerats.Avlägsnablockeringarnaförstochstartasedan om enheten.Kompressorns3-minutersfördröjnings-skydd har aktiverats.Vänta.Avfrostningavutomhusenhetenpågår.Det går inte att ändra fläkthastighet.Luftkonditioneringsapparatenbefinnersigi autoläge.FläkthastighetenkanbaraändrasilägenaUPPVÄRMNING,KYLNINGochFLÄKT.Luftkonditioneringsapparatenbefinnersigi avfuktningsläge.TEMPERATUR-indikatorn visas inte.Luftkonditioneringsapparatenbefinnersigi fläktläge.Det går inte att ställa in temperaturen i lägetFLÄKT.SkärmenvisarP5.En konflikt har uppstått på grund av valda lägen.ÄndradeninställningsomP5angerpåinomhusdelen.SeävenkapitletHKonflikter vid olika lägesinställningar. Om felet inte blivit löst, kontakta din leverantör. Var noga med att lämna utförliga uppgifter om fel och

Reparation av enheten får endast utföras av en auktoriserad luftkonditioneringstekniker.L garanTiviLLkOr

Luftkonditioneringsapparaten har en 48 månaders garanti på kompressor och 24 månaders garanti på

andra delar, som gäller från och med inköpsdatumet. Följande bestämmelser gäller:

1. Vi avsäger oss uttryckligen alla andra skadeanspråk, inklusive anspråk på oavsiktliga skador.

2. Reparationer eller byte av delar som utförs under garantiperioden resulterar inte i en förlängning av

3. Garantin blir ogiltig om några ändringar gjorts, ickegenuina delar installerats eller reparationer utförts

4. Komponenter som utsätts för normalt slitage, såsom filter, täcks inte av garantin.

5. Garantin gäller endast om du kan visa upp det ursprungliga, daterade inköpskvittot och om inga

6. Garantinär ogiltig vidskador orsakadeav försummelse eller aktiviteter som skiljer sig från de som

omnämns i den här instruktionsboken.

7. Transportkostnader och riskerna vid transporten av luftkonditioneringsapparaten eller luftkonditione-

ringsapparatens delar är köparens ansvar.

8. Skadorsomorsakatsavattlämpligafilterinteanvänts,omfattasinteavdennagaranti.

9. Förlust av köldmedel och/eller läckage på grund av felaktig anslutning/bortkoppling av enheter och/

eller bortkoppling av enheter som utförts av ej kvalificerad personal täcks inte av de garantivillkor som

gäller för denna produkt. Skada på enheter som har monterats, anslutits och/eller kopplats bort i strid

med lokala bestämmelser och/eller lagar och/eller utan att man följt riktlinjerna i denna bruksanvisning,

täcks inte av de garantivillkor som gäller för denna produkt.

Kontakta din återförsäljare för reparation om bruksanvisningen inte innehåller någon lösning på proble-

met. Om enheten mot förmodan skulle behöva kopplas bort, var då noga med att bortkopplingen alltid

utförs av kvalificerad og auktoriserad personal och enligt dina lokala bestämmelser och lagar.

** Ska användas som en indikation

*** Fuktborttagningvid32°C,80%relativluftfuktighet

Elektriskt produktavfall och batterier ska inte kasseras i hushållsavfallet. Lämna in det på närmaste

återvinningscentral. Kontrollera med din lokala myndighet eller återförsäljare för information om

Miljöinformation: Denna utrustning innehåller fluorinerade växthusgaser som omfattas av Kyoto-avtalet.

Den får endast servas eller monteras isär av auktoriserade personer.

Denna utrustning innehåller R410A-köldmedel i den mängd som anges i tabellen ovan. Släpp inte ut R410A

iatmosfären:R410AärenfluorineradväxthusgasmedettGWP(GlobalWarmingPotential)=1975

För din bekvämlighet kan du ladda ner den senaste versionen av bruksanvisning på följande länk: www.

Avfuktningskapacitet ** / *** L / 24 h 24 26

Strömförbrukning - kylning kW 1.84 1.84 0.85 0.96

Strömförbrukning - uppvärmning kW 1.75 1.75 0.68 0.89

Årlig energiförbrukning kylning / uppvärmning kWh 338 / 2063 513 / 3021 172 / 944 186 / 1154

Nätanslutning V / Hz / Ph 230~ / 50 / 1 230~ / 50 / 1 230~ / 50 / 1 230~ / 50 / 1

För rum upp till** m3 140-185 260 - 355 60-85 80 - 100

Lämpliga regioner W / A / C W / A / C W / A / C W / A / C Kompressortyp Roterande Roterande Roterande Roterande

Fläkthastigheter 3 3

Diameter på köldmedelsrör - flytande - gas mm 6.35 / 9.52 6.35 / 9.52 6.35 / 9.52 6.35 / 9.52

Bruttovikt utomhusenhet kg 52 69 32 32

Ljudtrycksnivå inomhusenhet**** dB(A) 58 57

Ljudtrycksnivå utomhusenhet**** dB(A) 63 70 64 64

Ljudtrycksnivå inomhusenhet (low)**** dB 31 25

Enhetsskydd inomhus IP IP20 IP20

Enhetsskydd utomhus IP IP24 IP24

Säkringsgradering T3.15A / 250V T3.15A / 250V T3.15A / 250V T3.15A / 250VD Benötigen Sie weitere Informationen oder treten Probleme auf, besuchen Sie bitte unsere Website www.zibro.com, oder setzen Sie sich mit

S Om du behöver service eller information eller har problem med apparaten kan du besöka www.zibro.com eller kontakta Zibro kundtjänst (du
