BRUKSANVISNING SM 33 Quattro ZIBRO

i Fjernbetjening (nærmere beskrivelse

trykke på knappen, indtil der vises “0.0 “ på displayet, for at annullere det automatiske timerprogram.

derergemtifjernbetjeningenshukommelse,nårdertrykkespåknappenMEMORYimindreend2

“h” vises på displayet

strømmen. Luftstrømmen skal kunne nå uhindret rundt i hele rummet. Luftstrømmen skal også kunne

nings- eller automatisk drifttilstand [COOL, HEAT og AUTO] sørger for, at

ud af stikkontakten før rengøring.

A + B A + B A + B = Aktivt kulfilter og 3M™ HAF filterVedligeholdelse

• Denindendørsellerudendørsventilatorkørerikkeunderafrimning.

• Dukanogsåhøreenlavpibendelyd,nårkompressorenkørerellernetoperstoppet.Detskyldesvar-

meudvidelse og kuldesammentrækning af plastdelene i anlægget, når temperaturen ændres.

• Dukanmuligvishøreenlyd,nårluftspjældetvendertilbagetiludgangspositionen,nårstrømmenslås

stikkontakten, og kontakt forhandleren.

Maks. strømstyrke A 14.5 17

Maks. strømstyrke A 14.5 17

Gratulerer med ditt nye Zibro klimaanlegg. Du har kjøpt et produkt av høy kvalitet som vil

Les denne bruksanvisningen før du tar klimaanlegget i bruk – slik sikrer du at det får lang

På vegne av produsenten gir vi 2 års garanti mot material- og produksjonsfeil og 4 års

legget riktig. I kapittelet Feilsøkingstips finner du svar på mange typiske spørsmål.

Hvis du leser gjennom kapittel K ”Feilsøkingstips” først, er det ikke sikkert du

trenger å tilkalle service.A SIKKERHETSINSTRUKSER Bare installer varen hvis den er i samsvar med lokale og nasjonale lover og regler. Dette produktet er kun

ment brukt som klimaproduktet i private husholdninger og skal kun brukes under normale forhold innendørs,

kjøkken eller garasje. Denne enheten egner seg bare for jordkontakter med spenning på 230 V~ / 50 Hz.

• Apparatetmåalltidværekoblettiljord.Hvisstrømuttaketikkeerjordet,måikkeapparatet

kobles til. Støpselet må alltid være lett tilgjengelig når enheten er koblet til. Les disse

instruksene nøye, og følg anvisningene.

• Detteklimaproduktetinneholderkuldemedieogblirklassifisertsomtrykksattutsyr.Kontakt

derfor alltid en autorisert kjølemontør for innstalasjon og vedlikehold. Dette klimaproduktet

bør kontroleres årlig av en autorisert kjølemontør. Garantien gjelder ikke skade som oppstår

som følge av forsømmelse eller handlinger som avviker fra det som fremgår av denne

Kontroller følgende før enheten kobles til:

med alle andre elektriske apparater.

• Ikkelaenhetenkommeiberøringmedkjemikalier.

• Ikkesprutvannpåenhetenellersenkdenivann.Slåavenhetenogkoblefrastrømforsyningenhvisdet

kommer vann inn i innendørsenheten

• Førikkehender,fingreellergjenstanderinniapparatetsåpninger.

• Ikkebrukskjøteledningtilåkobleenhetentilstrømforsyningen.Hvisdetikkefinnesenegnet,jordet

stikkontakt på stedet, må du få en godkjent elektriker til å montere en.

• Sørgforateventuellereparasjonerog/ellervedlikeholdbareutføresavenfaglærtteknikerellerdin

leverandør. Følg bruks- og vedlikeholdsanvisningene i brukerhåndboken til denne enheten.

• Trekkstøpselettilenhetenutavstikkontaktennårenhetenikkeeribruk.

• Skaddestrømledningerellerstøpslermåskiftesavengodkjentelektrikerellerleverandøren.

• Ikkebetjenellerstoppklimaanleggetvedåsetteinnellertrekkeutstøpselet.Brukbaredefasteknap-

pene på klimaanlegget eller på fjernkontrollen.

• Ikkeåpneklimaanleggetmensdeteridrift.Koblefrastrømforsyningenførduåpnerenheten.

• Taalltidutstøpseletfrastikkontaktenellerkoblefrastrømforsyningenvedrengjøringellervedlikehold

• Ikkeplassergassbrennere,komfyrerog/ellerovneriluftstrømmen.

• Ikkebrukknappeneellertapåklimaanleggetmedvåtehender.

• Merkatutendørsenhetenlagerlydnårdeneribruk,noesomkanværeistridmedlokaleforskrifter.

Det er brukerens ansvar å kontrollere og sørge for at utstyret overholder lokale forskrifter.

mental funksjonsevne, eller som er uten erfaring med eller kunnskap om apparatet, hvis de ikke har fått

tilsyn eller veiledning i bruken av dette apparatet av en person som er ansvarlig for deres sikkerhet.

• Barnmåovervåkesforåsikreatdeikkebrukerapparatetsomleketøy.

• Ikkestårettforanluftstrømmen.

• Ikkedrikkkondensasjonfraklimaanlegget.

• Ikkegjørnoenforandringer påproduktet.

f Vertikalt luftspjeld

h Signalmottaker fra fjernkontroll

i Fjernkontroll (du finner flere opply-

sninger om fjernkontrollen og hvordan

den brukes i kapittel D)

j Manuell betjeningsknapp (auto/cool)

UTENDØRSENHET Utendørsenhet

k Tilkoblingsrør, avløpsslange følger ikke

l Luftinntak (på siden og bak)

Viser temperaturinnstillingene når klimaanlegget er i drift.

C DRIFTSTEMPERATUR Kjøle-, varme- og / eller avfuktingsfunksjonene er mest effektive ved følgende inne- og utetemperatur:

Funksjon Kjølefunksjon Varmefunksjon Avfuktingsfunksjon

Romtemperatur 17ºC - 32ºC 10ºC - 30ºC 17ºC - 32ºC Utetemperatur 0ºC - 50ºC -15ºC - 30ºC 0ºC - 50ºC OBS!

• Nårklimaanleggetbrukesvedandretemperaturerenndesomernevntovenfor,vilnoenav

sikkerhetsfunksjonene bli aktivert. Dette vil resultere i feil i enheten.

• Hvisklimaanleggetbrukesnårdenrelativefuktighetenirommetoverstiger80%,kandet

dannes kondens på overflaten av anlegget. Still det vertikale luftspjeldet i maksimal vinkel

(vertikalt i forhold til gulvet) og still viften på HIGH (høy hastighet).

• Foråoppnåmaksimaleffektavklimaanlegget,mådualltidlukkedørerogvinduernår

anlegget brukes til kjøling eller oppvarming.

noen hindringer mellom fjernkontrollen og mottakeren. Ellers fanges ikke signalet fra

• Fjernkontrollenfungererpåenavstandavmaksimalt6-7meter.

Hold fjernkontrollen et sted hvor signalet når frem til enhetens mottaker. Når du velger drift med

Hvis du holder fjernkontrollen i en stilling som hindrer at signalene overføres ordentlig, kan det

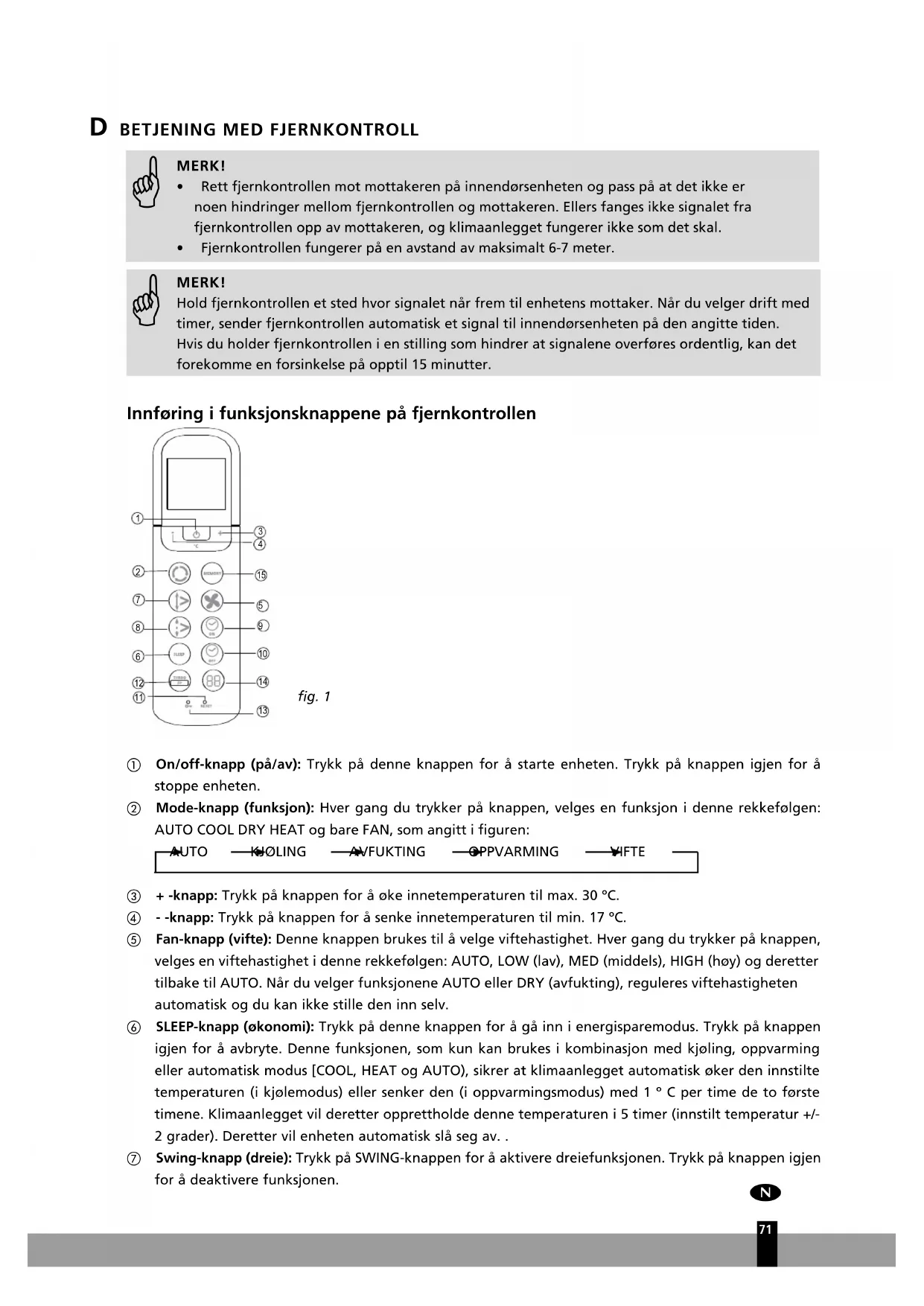

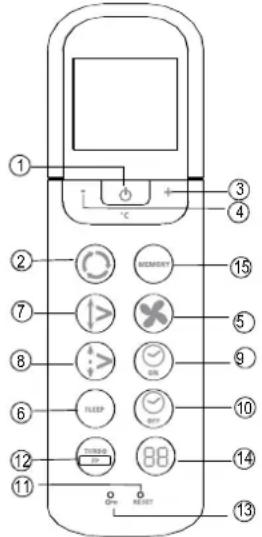

Innføring i funksjonsknappene på fjernkontrollen

a On/off-knapp (på/av): Trykk på denne knappen for å starte enheten. Trykk på knappen igjen for å

b Mode-knapp (funksjon): Hver gang du trykker på knappen, velges en funksjon i denne rekkefølgen:

AUTOCOOLDRYHEATogbareFAN,somangittifiguren:

AUTO KJØLING AVFUKTING OPPVARMING VIFTE

c + -knapp: Trykk på knappen for å øke innetemperaturen til max. 30 ºC.

d - -knapp: Trykk på knappen for å senke innetemperaturen til min. 17 ºC.

e Fan-knapp (vifte): Denne knappen brukes til å velge viftehastighet. Hver gang du trykker på knappen,

tilbaketilAUTO.NårduvelgerfunksjoneneAUTOellerDRY(avfukting),reguleresviftehastigheten

automatisk og du kan ikke stille den inn selv.

f SLEEP-knapp (økonomi): Trykk på denne knappen for å gå inn i energisparemodus. Trykk på knappen

igjen for å avbryte. Denne funksjonen, som kun kan brukes i kombinasjon med kjøling, oppvarming

eller automatisk modus [COOL, HEAT og AUTO), sikrer at klimaanlegget automatisk øker den innstilte

temperaturen (i kjølemodus) eller senker den (i oppvarmingsmodus) med 1 º C per time de to første

timene. Klimaanlegget vil deretter opprettholde denne temperaturen i 5 timer (innstilt temperatur +/-

2 grader). Deretter vil enheten automatisk slå seg av. .

g Swing-knapp (dreie): TrykkpåSWING-knappenforåaktiveredreiefunksjonen.Trykkpåknappenigjen

for å deaktivere funksjonen.h Air direction-knapp (retning på luftstrøm): Trykk på denne knappen for å endre vinkelen på spjeldet.

Vinkelenendrerseg6°forhvergangdutrykkerpådenneknappen.Hvisspjeldetstillesienvinkelsom

kan påvirke klimaanleggets kjøle- og varmeeffekt, endres vinkelen automatisk. Det vises ingen symbol

i visningsområdet når du trykker på denne knappen.

i Timer on-knapp (timer klimaanlegg på): Trykk på denne knappen for å starte timerfunksjonen for når

anlegget skal slås på. Hvert trykk på knappen øker timerinnstillingen i trinn på 30 minutter. Når innstil-

lingenviser10Hr,vilhverttrykkpåknappenøketimerinnstillingenitrinnpå60minutter.Hvisduvil

avbryte timer-innstillingen, fortsett å trykke på knappen til displayet viser 0.0

j Timer off-knapp timer, klimaanlegg av: Trykk på denne knappen for å starte timerfunksjonen for når

anlegget skal slås av. Hvert trykk på knappen øker timerinnstillingen i trinn på 30 minutter. Når innstil-

lingenviser10Hr,vilhverttrykkpåknappenøketimerinnstillingenitrinnpå60minutter.Hvisduvil

avbryte timer-innstillingen, fortsett å trykke på knappen til displayet viser 0.0

k RESET-knapp: Når du trykker på den nedsenkede RESET-knappen, avbrytes alle gjeldende innstillinger,

og kontrollen går tilbake til de opprinnelige innstillingene.

l Knapp for forebygging av frost/TURBO-knapp: Trykker du på denne knappen i kjølemodus, går kli-

maanlegget over i kraftig kjølefunksjon. Trykk på nytt for å avbryte TURBO-funksjonen. Når du trykker

på denne knappen (> 2 sekunder), går enheten i frostforebyggingsmodus. Enheten tilsidesetter da

innstillingenavinnetemperatur,ogstillerdentilca.8°C.Pådenmåtenunngårdufrostihusetunder

kuldeperioder, med lavest mulig energiforbruk. Når du har valgt denne modusen, viser displayet på

innendørsenheten “FP”. Denne knappen kan bare brukes i oppvarmingsmodus. Hvis du vil avslutte

frostforebyggingsmodus: trykk på knappen en gang til.

m LOCK-knapp (lås): Når du trykker på den nedsenkede LOCK-knappen, låses alle gjeldende innstillinger,

og fjernkontrollen godtar ikke bruk av andre knapper enn LOCK-knappen. Trykk på knappen igjen for

å avbryte låsemodusen.

n LED DISPLAY-knapp: Ved å trykke på denne knappen, kan du slå på bakgrunnslyset på displayet på

fjernkontrollen. Lyset slås automatisk av hvis ingen taster trykkes på innen tre sekunder (gjelder ikke

for enheter som ikke er utstyrt med denne funksjonen).

o Minneknapp: Brukes til å gjenopprette fabrikkinnstillingene eller for å hente en innstilling som er

- Hvis brukeren ennå ikke har programmert fjernkontrollen, benyttes fabrikkinnstillingen “auto”-

modusmed24°Cogviftehastighet“auto”.Nårdutrykkerpåminneknappen,endrerenheteninnstil-

lingtil“auto”-modusmed24°Cogviftehastighet“auto”

- Når brukeren har endret innstilling slik han eller hun ønsker (for eksempel oppvarming, lav viftehas-

tighetog25°C),kandenneinnstillingenlagresifjernkontrollensminnevedåholdeminneknappen

inne i minst 2 sekunder.

- Når innendørsenheten står på en vilkårlig innstilling og du holder minneknappen inne kortere enn 2

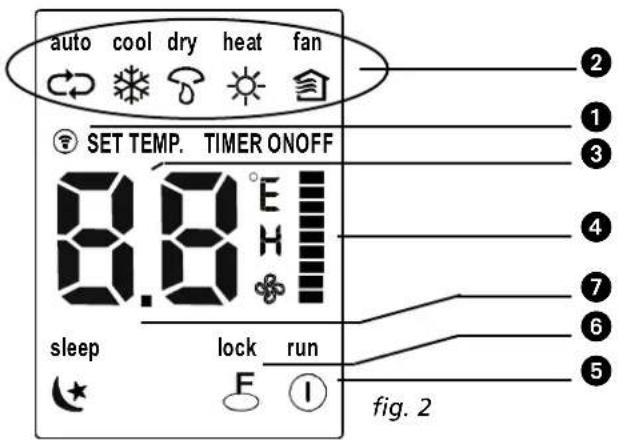

Navn og funksjoner for indikatorene på fjernkontrollen fig. 2 2

b DRIFTSMODUS-indikator: Når MODE-knappen (modus) trykkes inn, vises gjeldende driftsmodus – modiene AUTO COOL DRY HEAT , FAN (bare vifte). c TEMPERATUR/TIDSUR DISPLAY-indikator: Dette området viser innstilt temperatur (17º C ~ 30ºC) og AV/ PÅ-innstillingene for tidsuret hvis apparatet er i tidsurmodus. Hvis apparatet er i viftemodus, vises ikke noe. Displayet viser innstillingene for tidsuret. Hvis kun starttid for drift er innstilt, viser den TIMER ON (tidsur på). Hvis kun sluttid for drift er innstilt, viser den TIMER OFF (tidsur av). Hvis begge funksjonene er innstilt, viser den TIMER ON-OFF (tidsur på-av) som indikerer at du har valgt å angi både starttid og sluttid. d VIFTEHASTIGHET-indikator: Trykk på FAN SPEED-knappen (viftehastighet) for å velge ønsket viftehas- tighetsinnstilling (automatisk – lav – middles – høy ). Alle valg unntatt automatisk viftehastighet vises på LCD-skjermen. Viftehastigheten er AUTO nårdriftsmoduserentenAUTOellerDRY.

e AV/PÅ-indikator: Dette symbolet vises når enheten er slått på ved hjelp av fjernkontrollen, og forsvinner når enheten slås av. f LÅS-indikator: LOCK display (lås display) vises når du trykker på LOCK-knappen. Trykk på LOCK-knappen for å tømme displayet. g Sleep: Vises når enheten står i standby-modus. Trykk på SLEEP-knappen igjen for å fjerne.

G MERK! Alle elementene vises i fig. 2 for oversiktens skyld. Men når klimaanlegget er i drift, vises bare funksjonselementene som er aktive, på visningspanelet. Slik bruker du fjernkontrollen

Sette inn/skifte batterier

Bruk to alkaliske (tørre) batterier (AAA/LR03).Ikke bruk oppladbare batterier.1. Fjern batteridekselet bak på fjernkontrollen ved å trekke det i pilens retning.2. Sett inn nye batterier og pass på at polene (+) og (-) peker riktig vei.3. Sett på dekselet igjen ved å skyve det tilbake på plass.G MERK!

•Skiftbatterienenårinnendørsenhetenikkeavgiretpipesignalsomsvarelllerhvis

overføringsindikatoren ikke lyser.

• Ikkeblandnyeoggamlebatterier.Ikkebrukforskjelligebatterityper(foreksempelalkaliskeog

mangandioksid) på samme tid.

Når klimaanlegget er klart til bruk, (kontroller om enheten er koblet til strømforsyningen og om strømmen

er på) slår du på strømmen. Driftsindikatoren på visningspanelet til innendørsenheten begynner å blinke.

1. Bruk Mode-knappen og velg AUTO.

2. Trykk på + - eller - -knappen for å stille inn ønsket romtemperatur.

3. Trykk på On/Off-knappen for å starte klimaanlegget. Driftsindikatoren på visningspanelet til innendør-

senheten lyser. Driftsfunksjonen er AUTO. Viftehastigheten reguleres automatisk.

4. Trykk på On/Off-knappen igjen for å stoppe enheten.

• HvisAUTO-funksjonenikkefølesbehagelig,kanduvelgeønsketfunksjonmanuelt.

KJØLING, OPPVARMING OG BARE VIFTE

1. Hvis AUTO-funksjonen ikke føles behagelig, kan du overstyre innstillingene manuelt ved å trykke på

knapp bogvelgeCOOL,DRY,HEATellerFANONLY.

2. Trykk på + eller - knappen (c og d) for å stille inn ønsket romtemperatur.

3. Trykk på Fan-knappen eforåvelgeviftehastighetenAUTO,HIGH(høy),MED(middels)ellerLOW(lav).

4. Trykk på On/Off-knappen a. Driftslampen lyser og klimaanlegget begynner å gå i den innstillingen du

har valgt. Trykk på On/Off-knappen a igjen for å stoppe enheten.

FunksjonenFANONLY(barevifte)kanikkebrukestilåreguleretemperaturen.Idennefunksjonen

gjelder bare trinn 1, 3 og 4.

1. Trykk på Mode-knappen bogvelgDRY(avfukting).

2. Trykk på + - eller - -knappen (c og d) for å stille inn ønsket temperatur.

3. Trykk på On/Off-knappen a.DriftslampenlyserogklimaanleggetbegynnerågåiDRY-funksjon.Trykk

på On/Off-knappen a igjen for å stoppe enheten.

På grunn av forskjellen mellom innstilt temperatur og faktisk innetemperatur, vil klimaanlegget i

DRY-funksjonoftegåautomatiskutenåkjøreCOOL(kjøling)ogFan(vifte)-funksjonen.

TIMER Trykk på Timer on/off-knappen (i og j) for å stille inn tiden for når anlegget skal slås på og av. Effektiv

1. Stille inn starttid.

1.1 Trykk på Timer on-knappen i. Displayet på fjernkontrollen viser da ON TIMER, siste innstilte starttid

og signalet “h”. Du kan nå stille inn en ny starttid for anlegget.

1.2 Trykk på Timer on-knappen i igjen for å stille inn ønsket starttid.

1.3 Etter at du har stilt inn starttiden, vil det være en forsinkelse på et halvt sekund før fjernkontrollen

overfører signalet til klimaanlegget.

2. Stille inn stopptid.

2.1 Trykk på Timer off-knappen j. Displayet på fjernkontrollen viser da OFF TIMER og siste innstilte stopp-

tid i timer. Du kan nå stille inn en ny stopptid for anlegget.

2.2 Trykk på Timer off-knappen j igjen for å stille inn ønsket stopptid for anlegget.

2.3 Etter at du har stilt inn stopptiden, vil det være en forsinkelse på et halvt sekund før fjernkontrollen

overfører signalet til klimaanlegget.

Eksempel på innstilling av timer

    Hvisduvilstarteklimaanleggetom6timer:

1. Trykk på knappen TIMER ON – den siste innstillingen av starttid og signalet “h”

og starte det igjen når du våkner om morgenene eller kommer hjem.

Hvis du vil stoppe klimaanlegget 2 timer etter innstillingen og starte det igjen etter 10 timer.

1. Trykk på knappen TIMER OFF.

2. Trykk på knappen TIMER OFF igjen til 2.0h vises i TIMER OFF-displayet.

3. Trykk på knappen TIMER ON.

4. Trykk på knappen TIMER ON igjen til 10.0h vises i TIMER ON-displayet.

5. Etter 1 sekund viser det digitale displayet igjen temperaturen. Indikatoren TIMER ON OFF blir stående,

og denne funksjonen er aktivert.G MErk!

• Hvisdustillerinnsammetidforbådestartogstopp,vilstopptidenautomatiskbliregulert0,5

timer frem (innstilt tid viser mindre enn 10Hr) eller én time (innstilt tid viser 10Hr eller mer).

E OPTiMaL DriFT For å oppnå optimal ytelse, er det viktig å legge merke til følgende punkter:

• Regulerretningenpåluftstrømmenslikatdenikkeerrettetdirektemotpersoner.

• Regulertemperaturenforåoppnåhøyestmuligkomfortnivå.Ikkestillenhetenslikattemperaturen

blir altfor høy eller altfor lav.

• Lukkdørerogvinduer–ellerskanønsketeffektbliredusert.

• Ikkeplassergjenstanderinærhetenavluftinntaketellerluftavløpet,dadettekanredusereklimaan-

leggets ytelse og medføre at klimaanlegget stopper. Pass på at luftstrømmen ikke blokkeres av

hindringer. Luftstrømmen må kunne nå uhindret frem i hele rommet. Luftstrømmen må også kunne nå

uhindret frem til klimaanlegget.

• Rengjørluftfilteretmedjevnemellomrom–ellerskankjøle-ellervarmeeffektenbliredusert.Detanbe-

• Juster retningen på kjøleribbene slik at luftstrømmen ikke blåses direkte på

• Sørg for at den utgående luftstrømmen kan nå hele rommet, for å unngå

temperaturforskjeller i rommet.

• De vertikale ribbene kan justeres ved hjelp av fjernkontrollen.

• De horisontale ribbene må justeres manuelt.

Juster den vertikale luftstrømmen (opp - ned)

Utfør denne funksjonen når klimaanlegget er i drift.

Bruk fjernkontrollen til å justere de vertikale ribbene. Trykk på AIR DIRECTION h-knappen på fjernkontrollen. Bladet vil bli justert for hver

sjette gang du trykker på knappen.

Juster den horisontale luftstrømmen (venstre - høyre)

Flytt spakene manuelt til venstre eller høyre på de horisontale ribbene for å stille

inn ønsket luftstrøm.

Dreie luftstrømmen automatisk (opp – ned)

Utfør denne funksjonen mens klimaanlegget er i drift.

• TrykkpåSWING-knappen(drei)g på fjernkontrollen.

• Trykk på SWING-knappen g igjen for å stoppe funksjonen. Trykk på AIR DIRECTION-knappen (retning på luftstrøm) h for å låse spjeldet i ønsket stilling.

Vær forsiktig så du ikke kommer borti viften bak det vertikale spjeldet!

• Knappene“AIRDIRECTION”hog“SWING”g fungerer ikke når klimaanlegget er slått av (selv

ribben ikke fungerer skikkelig, slå klimaanlegget av og på.

• Nårklimaanleggetslåspåumiddelbartetteratdeterblittslåttav,erdetmuligatden

vertikale ribben ikke vil røre seg på ca 10 sekunder.

• Ikkelaenhetenopereremeddenhorisontaleribbenilukketstilling.

SpakG SLIK FUNGERER KLIMAANLEGGET AUTOMATISK DRIFT

velger det automatisk COOLING (kjøling), HEATING (oppvarming) eller FAN

• Denne funksjonen, som kun kan brukes i kombinasjon med kjøling, opp-

varming eller automatisk modus [COOL, HEAT og AUTO), sikrer at klimaan-

legget automatisk øker den innstilte temperaturen (i kjølemodus) eller

senker den (i oppvarmingsmodus) med 1 º C per time de to første timene.

Klimaanlegget vil deretter opprettholde denne temperaturen i 5 timer (inn-

stilt temperatur +/- 2 grader). Deretter vil enheten automatisk slå seg av.

• Avfuktingsfunksjonen velger automatisk avfukting på bakgrunn av forskjel-

len mellom innstilt temperatur og den faktiske romtemperaturen.

• Temperaturenreguleresunderavfuktingvedåslåkjølefunksjonenellervif-

ten på og av gjentatte ganger. Viftehastigheten reguleres automatisk.

• Inormalkjølefunksjonvilklimaanleggetogsåavfukteluften.

G MERK Når klimaanlegget avfukter, vil romtemperaturen sannsynligvis synke. Derfor er det vanlig at en

hygrostat måler en høyere relativ fuktighet. Den absolutte fuktigheten i rommet vil imidlertid bli

redusert avhengig av hvor mye fuktighet som produseres i rommet (matlaging, personer osv.).

Se tabellen nedenfor for en sikt over de situasjonene hvor konfliktsituasjoner oppstår.

F.eks. enhet B Mode kjøling oppvarming avfukting vifte

Slik rengjør du innendørsenheten og fjernkontrollen

• Brukentørrkluttilåtørkeavinnendørsenhetenogfjernkontrollen.

• Hvisinnendørsenhetenermegetskitten,kandubrukeenklutfuktet

• Frontpanelettilinnendørsenhetenkantasavogrengjøresmedvann.

Tørk deretter med en tørr klut.

• Ikkebrukenkjemiskbehandletklutellerstøvkluttilårengjøre

• Ikkebrukbensin,tynner,poleringspulverellerlignendeløsemidlertil

rengjøring. Disse kan gjøre at det dannes sprekker i plastoverflaten

eller gjøre den deformert.

Slik rengjør du luftfilteret

Et tilstoppet luftfilter reduserer enhetens kjøleevne. Rengjør filteret en gang

1. Løft panelet til innendørsenheten opp til det stopper med et klikk.

2. Løft håndtaket til skjermfilter litt opp, så du kan ta det ut av filterholderen.

Trykk det deretter ned.

3. Ta skjermfilter ut av innendørsenheten.

 •Rengjørskjermfilterengangannenhveruke.

 •Rengjørskjermfiltermedstøvsugerellervann.

4. Det aktive kullfilteret kan ikke rengjøres. Når det er skittent, filtrerer det

ikke lenger ubehagelig lukt. Filteret må da skiftes ut med et nytt filter (fås

Filteret kan ikke rengjøres, men må skiftes ut med et nytt filter (fås hos for

6. Nårdetnyeaktivekullfilteretog3MHAF-filteretersatttilbakeifilterholde-

ren, kan filterinnsatsen settes på plass i klimaanlegget igjen.

7. Kontroller at filteret er tørt og helt før du setter det på plass igjen.

8. Settluftfilterettilbakepåplass.

A + B A + B A + B = Skjermfilter og 3MTM HAF filteru

9. Sett den øvre delen av luftfilteret tilbake i enheten. Pass på at den venstre

og høyre kanten er riktig på linje, og sett filteret på plass.

Hvis enheten skal stå lenge uten å bli brukt, må du gjøre følgende:

1. Kjørviftenica.6timerforåtørkeenheteninnvendig.

2. Stopp klimaanlegget og koble fra strømmen. Ta batteriene ut av fjernkontrollen.

Utendørsenheten krever regelmessig vedlikehold og rengjøring. Dette må bare gjøres av en godkjent tekniker.

Kontroller at luftavløpet eller -inntaket ikke er blokkert når klimaanlegget ikke har vært i bruk på lang tid.

• Ikkeberørmetalldelenetilenhetennårdutarutfilteret.Håndteringavskarpemetallkanter

• Ikkebrukvanntilårengjøreklimaanleggetinnvendig.Vannkanødeleggeisolasjonenog

forårsake elektrisk støt.

• Vedrengjøringavenhetenmåduførst kontrollere at strømmen og bryteren er slått av.

J DRIFTSTIPS Følgende kan skje under normal drift.

1. Beskyttelse av klimaanlegget.

Beskyttelse av kompressoren

• Nårkompressorenstopper,kandenikkestartesigjenførdetergått3minutter.

• EnhetenerkonstruertslikatdenikkeblåserkaldluftiHEAT-funksjon(oppvarming),nårvarmeveksle-

ren inne står i en av følgende stillinger og innstilt temperatur ikke er nådd.

A. Når oppvarmingen akkurat har startet.

C. Oppvarming ved lav temperatur.

• Inne-elleruteviftenstopperågåunderavising.

• Detkandannesegispåutendørsenhetenunderoppvarmingssyklusen,nårutetemperaturenerlavog

fuktigheten høy og klimaanlegget dermed får redusert varmeeffekt.

• Underslikeforholdstopperklimaanleggetoppvarmingenmedjevnemellomromogstarterautomatisk

• Tidenavisingentarkanvarieremellom4og10minutteravhengigavutetemperaturenoghvormyeissom har dannet seg på utendørsenheten.

2. Det kommer hvit tåke ut av innendørsenheten.

• Detkandannesenhvittåkepågrunnavstortemperaturforskjellmellomluftinntaketogluftavløpeti

COOL-funksjon (kjøling) når den relative luftfuktigheten inne er høy.

• NårklimaanleggetstartesoppiHEAT-modus,kanenhvittåkedannespågrunnavfuktighetsomunder

avkjøling eller tørking avsettes på fordampningsoverflaten på innendørsenheten.

3. Lav støy fra klimaanlegget.

• Dukanhøreenlavvislelydnårkompressorengårellerakkuratharsluttetågå.Detteerlydenavkjøle-

middelet som strømmer eller slutter å strømme.

• Dukanogsåhøreenlavhvinendelydnårkompressorengårellerakkuratharsluttetågå.Detteskyldes

at plastdelene i enheten utvider seg og trekker seg sammen når temperaturen endrer seg.

• Dukanhøreenlydsomskyldesatspjeldetgårtilbakeiopprinneligstillingnårstrømmenførstslåspå.

4. Det blåser støv ut av innedørsenheten.

• Detteernormaltnårklimaanleggetikkeharværtbruktpålangtidellerførstegangdetbrukes.

5. Innendørsenheten avgir en rar lukt.

• Detteskyldesatinnendørsenhetenavgirluktfrabygningsmaterialer,møblerellerrøyk.

6. Klimaanlegget skifter over til FAN-funksjon (bare vifte) fra COOL- eller HEAT-funksjon (kjøling eller

 • Nårinnetemperaturennårtemperaturensomerstiltinnpåklimaanlegget,stopperkompressoren

automatisk og klimaanlegget skifter til FAN-funksjon (bare vifte). Kompressoren starter igjen når

innetemperaturen stiger til innstilt verdi i COOL-funksjon (kjøling) eller synker til innstilt verdi i

HEAT-funksjon (oppvarming).

7. • Detkandannesegvanndråperpåoverflatenavinnendørsenhetenvedkjølingnårdenrelativefuk-

tighetenerhøy(merenn80%).Regulerdethorisontalespjeldettilmaks.luftavløpogvelgviftehas-

 • Klimaanleggettrekkerinnvarmefrautendørsenhetenogfrigjørdenviainnendørsenhetenunder

oppvarming. Når utetemperaturen synker vil varmen som absorberes av klimaanlegget også reduse-

res. Dette er grunnen til at oppvarmingskapasiteten til innendørsenheten vil reduseres.

9. Automatisk omstart.

 • Etstrømbruddunderdriftgjøratenhetenstopperhelt.

Klimaanlegget er utstyrt med en automatisk omstartsfunksjon. Når strømmen er tilbake, startes

enheten automatisk igjen med alle tidligere innstillinger som er lagret i minnet.

10. Deteksjon av kuldemedium-lekkasje.

 • Klimaanleggeterutstyrtmedetdetekteringssystemforlekkasjeavkuldemedium.Hvisutendørsen-

G FEIL Stopp klimaanlegget umiddelbart hvis en av følgende feil oppstår. Koble fra strømmen og

• Andreunormalesituasjoner.

Problem Årsak LøsningEnheten starter ikkeStrømbrudd Venttilstrømmenkommertilbake.Støpseletkanhablitttrukketutavenhe- ten. Kontrolleratstøpseletsitterforsvarligistikkontakten.Sikringenkanhagått.Skiftsikring/tilbakestillrelé/tilbakestillbryterBatterietifjernkontrollenkanværeutladet.Skiftbatteri.Avstandenmellomfjernkontrollenogmot-takerenpåinnendørsenhetenermerenn6-7meter,ellerdeterhindringermellomfjernkontrollenogmottakeren.Reduseravstanden.Fjerneventuellehindringer.Rettfjernkontrollenmot mot-takerenpåinnendørsenheten.Tidenduharstiltinnmedtimeren,ergal. Ventelleravbryttimerinnstillingen.Enheten stanser og starterikkeigjenMulig mangel på kuldemedium TakontaktmedleverandørenEnhetenavkjølerikkeeller varmer ikke opp rommetgodtnok,selvomdetstrømmerluftut fra klimaanlegget. Galtemperaturinnstilling.Stilltemperaturenriktig.Dufinnerdetal-jerteopplysningerikapittelD”Betjeningmedfjernkontroll”.Luftfiltereterblokkert. Rengjørluftfilteret.Døreneellervindueneirommeteråpne. Lukkdøreneellervinduene.Luftinntaketeller–avløpettilinnendørs-ellerutendørsenhetenerblokkert.Ryddunnahindringeneogstartderetterenheten på nytt.Beskyttelsenavkompressoren,sombestårav3minuttersforsinkelse,eraktivert.Vent.Detblirforetattavisingavutendørsenhe- ten. Viftehastigheten kan ikke endresKlimaanlegget er i automodusViftehastigheten kan kun endres i modu-seneHEAT(VARM),COOL(KALD)ogFAN(VIFTE)Klimaanleggeteritørr-modusTEMP.Indikatorenvises ikkeKlimaanlegget er i viftemodusTemperaturenkanikkesettesiFAN-modus(VIFTE-modus)DisplayetviserP5Denvalgtemodusenharførttilenkon-fliktsituasjonEndre modusen til den innedelen som viser P5.SeogsåkapitteletHKonfliktervedulike modusvalg Hvis problemet ikke er korrigert, må du kontakte leverandøren. Sørg for å gi detaljerte opplysninger om

feilen og oppgi modell.

Reparasjon av enheten må bare utføres av en godkjent tekniker.L garanTiviLkÅr

Klimaanlegget leveres med 4 års på kompressorer og 2 års garanti på andre komponenter, fra kjøpsdato.

Følgende regler gjelder:

1. Vi avslår uttrykkelig alle andre skadeerstatninger, inkludert krav om samtidig skade.

2. Reparasjoner eller utskifting av komponenter som utføres under garantiperioden, fører ikke til at

3. Garantien gjøres ugyldig hvis det er gjort noen modifiseringer, hvis ikke-originale deler monteres eller

reparasjoner utføres av tredjepart.

4. Komponenter som utsettes for normal slitasje, f.eks. filteret, dekkes ikke av garantien.

5. Garantien er kun gyldig når du viser den originale, daterte kjøpsfakturaen og hvis ingen modifikasjoner

6. Garantiengjelderikkeskadesomoppstårsomfølgeavforsømmelseellerhandlingersomavvikerfra

det som fremgår av denne bruksanvisningen.

7. Transportkostnader og risikoene som følger av transport av klimaanlegget eller klimaanleggskompo-

nenter skal alltid stå for kjøpers regning.

8. Skadersomerforårsaketavåhabenyttetuegnedefiltre,fallerutenforgarantien.

9. Tap og/eller lekkasje av kjølemiddel på grunn av mangelfull til- eller frakobling av enheten eller til-

eller frakobling utført av ikke-kvalifisert personell, dekkes ikke av garantien som gjelder for dette pro-

duktet. Skade på enheter som er installert og til- eller frakoblet uten at lokale lover og/eller forskrifter

og/eller uten at retningslinjene i denne håndboken er fulgt, dekkes ikke av garantien som gjelder for

Rådfør deg med forhandleren i forbindelse med reparasjoner, hvis disse anvisningene ikke gir tilstrekkelig

svar. Hvis produktet mot formodning må kobles fra, må du alltid sørge for at frakoblingen foretas av kvali-

fisert og autorisert personell og i overensstemmelse med lokale lover og forskrifter.

** Brukes som en indikasjon

**** EN12108-2008

det finnes slike anlegg. Sjekk med lokale myndigheter eller forhandler når det gjelder muligheter

Miljøopplysninger: Dette utstyret inneholder klimagasser som omfattes av Kyoto-avtalen. Utstyret må repa-

reres eller demonteres av fagpersonell med behørig opplæring.

Dette utstyret inneholder kjølemiddelet R410A, i den mengde som er angitt i tabellen ovenfor.

Ikke slipp R410A i atmosfæren: R410A er en klimagass som kan bidra til global oppvarming i størrelsesorden

Du kan enkelt laste ned den seneste versjonen av bruker-, installasjons- og/eller service manualen på www.

Avfuktingskapasitet ** / *** L / 24 h 24 26

Strømforbruk ved kjøling kW 1.84 1.84 0.85 0.96

Strømforbruk ved oppvarming kW 1.75 1.75 0.68 0.89

Årlig strømforbruk ved kjøling / oppvarming kWh 338 / 2063 513 / 3021 172 / 944 186 / 1154

Strømforsyning V / Hz / Ph 230~ / 50 / 1 230~ / 50 / 1 230~ / 50 / 1 230~ / 50 / 1

Mål innendørsenhet (b x h x d) mm 800x275x188 800x275x188

Mål utendørsenhet (b x h x d) mm 845x700x320 900x860x315 780x540x250 780x540x250

Nettovekt innendørsenhet kg 7 7

Nettovekt utendørsenhet kg 48 65 30 30

Bruttovekt innendørsenhet kg 9 9

Bruttovekt utendørsenhet kg 52 69 32 32

Lydtrykknivå innendørsenhet**** dB(A) 58 57

Lydtrykknivå utendørsenhet**** dB(A) 63 70 64 64

Lydtrykknivå innendørsenhet (low)**** dB 31 25

Beskyttelsesklasse innendørs IP IP20 IP20

Beskyttelsesklasse utendørs IP IP24 IP24

som med alla elektriska enheter.
