BRUKSANVISNING S3231 ZIBRO

Denne indicator blinker, narr anlaegget taendes, og lyser, nar anlaegget er i drift.

⑤Timerindikator

A+B = Aktiv kulfilter og 3M*HAF filter

vare til glede i mange ar, hvis du bruker det pa en ansvarlig mate.

Lesdennebruksanvisingenfor du tar klimaanleggetibruk-slik sikrer du at det far lang

levetid.

Pá vegne av produsenten gir vi 2 árs garanti mot material- og produktsjonsfeit og 4 árs

garanti på kompressorer. Gled deg over ditt nye klimaanlegg.

Med vennlig hilsen,

PVG Holding b.v.

Kundeservice

1. LES BRUKSANVISNINGEN FØRST.
2. TA KONTAKT MED FORHANDLEREN HVIS DU LURER PÅ NOE.

N

INNHOLD

A SIKKERHETSINSTRUKSER
B. NAVN PÅ DELENE
C. DRIFTSTEMPERATUR
D. MANUELL BETJENING
E. BETJENING MED FJERNKONTROLL
F. OPTIMAL DRIFT
G. SLIK REGULER DU RETNINGEN PÅ LUFTSTRÖMMEN
H. SLIK FUNGERER KLIMAANLEGGET

I. VEDLIKEHOLD

J. DRIFTSTIPS
K. FEILSOKINGSTIPS
L.GARANTIVILKAR
M. TEKNISKE DATA

LES DENNE BRUKSANVISNINGEN

Her finner du mange nyttige tips om hvordan du bruker og vedlikeholder klimaanlegget riktig. I kapittelet Feilsøkingstips finner du svar på mange typiske spørsmål. Hvis du leser gjennom kapittel K "Feilsøkingstips" Forst, er det ikke sikkert du trenger à tilkalle service.

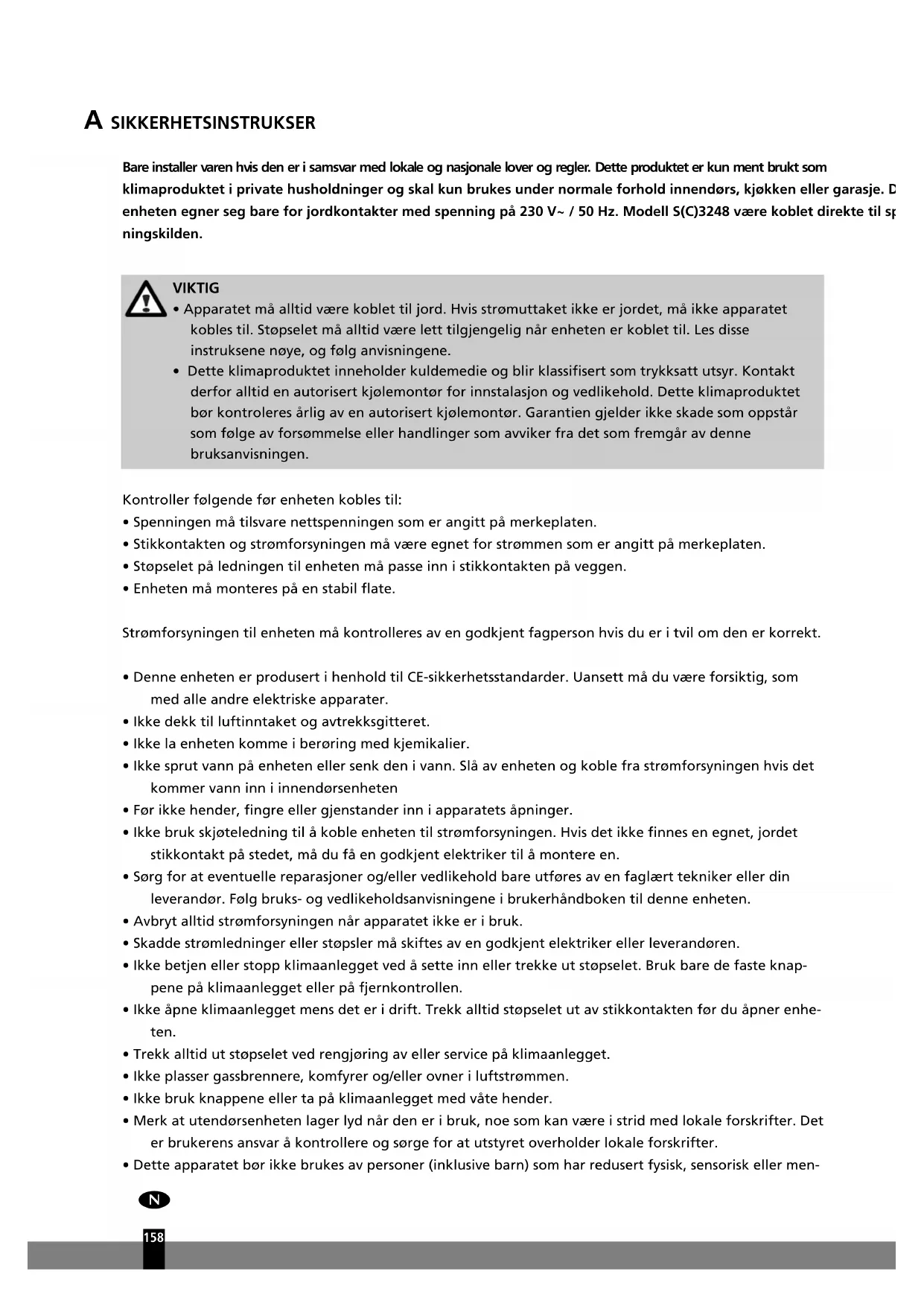

ASIKKERHETSINSTRUKSER

Bare installer varen hvis den er i samsvar med lokale og nasjonale lover og regler. Dette produkt er kun ment brukt som klimaproductet i private husholdninger og skal kun brukes under normale forhold innendørs, kjokken eller garasje. D enheten egner seg bare for jordkontakter med spenning på 230V /50Hz . Modell S(C)3248 varekoblet direkte til spningskilden.

VIKTIG

• Apparatet mä alltid vare koblet til jord. Hvis strømuttaket ikke er jordet, må ikke apparatet kobles til. Støpselet mä alltid varelett tilgjengelig när,enheten er koblet til. Les disse instruksene nøye, og følg anvisingene.
• Dette klimaproduktet inneholder kuldemedie og blir klassifisert som trykksatt utsyr. Kontakt derfor alltid en autorisert kjolemontor for innstalasjon og vedlikehold. Dette klimaproduktet bør kontroleres arlig av en autorisert kjolemontor. Garantien gjelder ikke skade som oppstår som ffolge av forsommelse eller handlinger som avviker fra det som fremgår av dette bruksanvisingen.

• Spenningen må tilsvare nettspenningen som er angitt på merkeplaten.
• Stikkontakten og stromforsyningen ma vare egnet for strømmen som er angitt pa merkeplaten.
• Stopselet på ledningen til encheten må passerinn i stikkontakten på veggen.
• Enheten mä monteres på en stabil flate.

Strömforsyningen til encheten ma kontrolleres av en godkjent fagperson hvis du er i tvil om den er korrekt.

• Denne encheten er produsert i henhold til CE-sikkerhetsstandarder. Uansett ma du vare forsiktig, som med alle andre elektriske apparater.
• Ikke dekk til luftinntaket og avtreksgitteret.
• Ikke la enchotenkommen beroring med kjemikalier.
• Ikke sprut vann på encheten eller senk den i vann. Slå av encheten og koble fra stromforsyningen hvis detkommen vann inn i innendørsenheten
• For/DD: fingre 1er gjenstander inn i apparatets apninger.
• Ikke bruk skjoteledning til ä koble,enheten til stromforsyningen.Hvis det icke finnes en egnet, jordet stikkontakt pa stedet, ma du fä en godkjent elektriker til a montere en.
• Sørg for at eventuelle reparasjoner og/eller vedlikehold bare utfores av en faglært tekniker eller din leverandør. Følg bra克斯- og vedlikeholdsanvisingene i brukerhandboken til deutsche enheten.
• Avbryt alltid stromforsyningen nár apparatet ikke er i bruk.
• Skadde strømledninger eller stoppers mal skiftes av en godkjent elektriker eller leverandoren.
• Ikke betjen aller stopp klimaanlegget ved a sette inn aller trekke ut stopselet. Bruk bare de feste knappene på klimaanlegget aller på fjernkontrollen.
• Ikke öpne klimaanlegget mens det er i drift. Trekk alltid stopselet ut av stikkontakten För du öpner enthen.
• Trekk alltid ut stopselet ved rengjoring av ellerr service pka klimaanlegget.
• Ikke plasser gassbrennere, komfyrer og/eller ovner i luftstrommen.
• Ikke bruk knappene eller ta på klimaanlegget med våte hender.
• Merk at utendørsenheten lager lydningar er i bruk, noe som kan vare i strid med lokale forskrifter. Det er Brukerens ansvar kontrollere og sorge for at utstyret overholder lokale forskrifter.
• Dette apparatet bør ikke brukes av personer (inklusive barn) som har redusert fysisk, sensorisk eller men

N

tal funksjonsevne, aller som er uten erfaring med uller kunnskap om apparatet, hvis de icke har fatt til-syn ell er veiledning i braken av dette apparatet av en person som er ansvarlig for deres sikkerhet.

Barn mä overvåkes for a sikre at de/DDkeBruker apparatet som leketoy.
- Ikke stå rett foran luftstrømmen.
- Ikke drikk avlopsvannet fra klimaanlegget.
- Ikke gjør noen forandringer på produit. Ikke fjern isoleringsmaterialet.

MERKNAD!

• Aldri bruk encheten med skadet strømledning, kontakt, kabinett aller betjeningspanel.
• Folges/DD, kan apparatets garanti bli ugyldig.

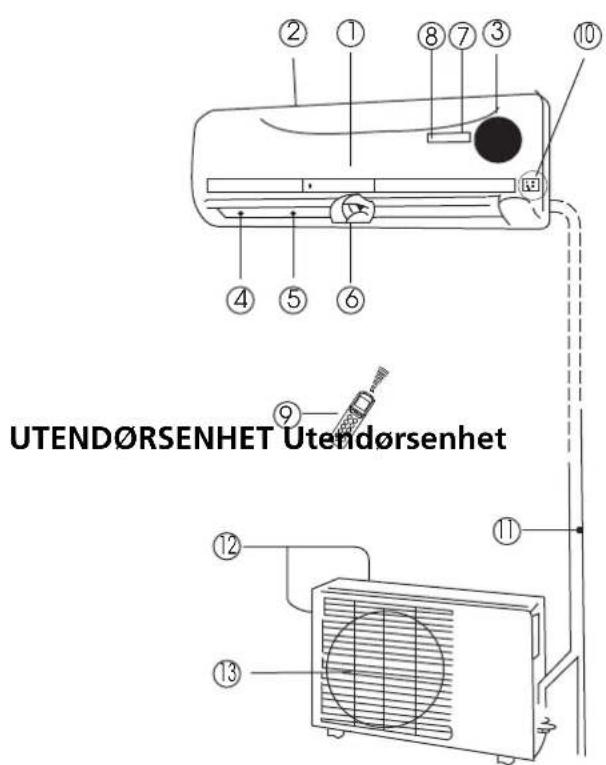

B NAVN PÄ DELENE

INNENDØRSENHET Innendørsenhet

①Frontpanel
②Luftinntak
③ Luftfilter (bak frontpanelet)
④Luftavlop
⑤Horizontal luftrist
(6)Vertikalt Luftspjeld
⑦Visningspanel
⑧Signalmottaker fra fjernkontroll
Fjernkontroll (du finner flere opplysninger om fjernkontrollen og hvordan den brukes i kapittel E)
Manuell betjeningsknapp (auto/cool)
① Tilkoblingsrør, avlopsslange (S32xx tilkoblingsrør fofger ikke med)
② Luftinntakt (pá sider og bak)
③ Luftavlop

Indikatorlampene blinker raskt (fem ganger i sekundet) nar sikkerhetsfunksjonene kobler inn.

MERK!

Samtige figurer i dette bruksanvisingen og pa gaveesken er bare ment som en forskaring.

Kjøle-, varme- og /eller avfuktingsfunksjonene er mest effektive ved følgendeinne- og utetemperatur:

Funksjon Temperatur	Kjølefunksjon Varmefunksjon Avfuktingsfunksjon
Romtemperatur 17°C - 32°C	10°C - 30°C	17°C - 32°C
Utetemperatur 0°C - 50°C	15°C - 30°C	0°C - 50°C

OBS!

• Hvis klimaanlegget brukes utenfor ovennevnte verdiomrade, kan visse sikkerhetsfunksjoner blikoblet inn og medfore at encheten fungerer unormalt.
• Mindre enn 80% relativ fuktighet i rommet. Hvis klimaanlegget brukes nar den relative fuktigheten i rommet overstiger 80% , kan det dannes kondens på overflaten av anlegget. Still det vertikale luftspjeldet i maksimal vinkel (vertikalt i forhold til gulvet) og still viften på HIGH (hoy hastighet).
• For øppnø maksimal effekt av klimaanlegget, ma du alltid lukke dorer og vinduer nær anlegget brukes til kjøling eller oppvarming.

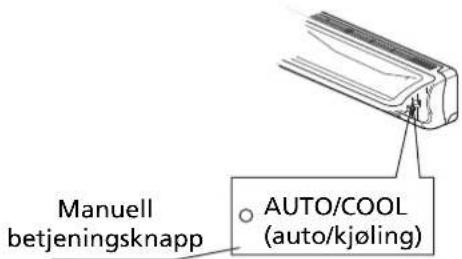

D MANUELL BETJENING

Klimaanlegget kan bade betjenes manuelt fra delve anlegget og ved hjelp av fjernkontrollen. Se kapittel E "Drift med fjernkontroll" när anlegget skal betjenes med fjernkontrollen. När klimaanlegget betjenes uten fjernkontrollen, fungerer det bare i AUTO-funksjon. Følg disse anvisingene ved betjening uten fjernkontrollen:

• Nár du trykker på den manuelle betjeningskappen, skifter anlegget mellom følgende driftsfunksjoner, sik: AUTO, COOL (kjøling), OFF (av).
• Trykk to ganger på knappen innen 5 sekunder og du aktiverer tvungen COOL-funksjon. Denne funksjonen brukes bare til testing.
• Trykker du tre ganger på knappen, stopper klimaanlegget og slas av.
• Hvis du vil tilbake til betjening med fjernkontroll, bruker du fjernkontrollen direkte.

MERK!

• Rett fjernkontrollen mot mottakeren på innendørsenheten og pass på at det ikke er noen hindringer mellom fjernkontrollen og mottakeren. Ellers fanges ikke signaledt fra fjernkontrollen opp av mottakeren, og klimaanlegget fungerer ikke som detposal.
• Fjernkontrollen fungerer på en avstand av maksimalt 6-7 meter.

MERK!

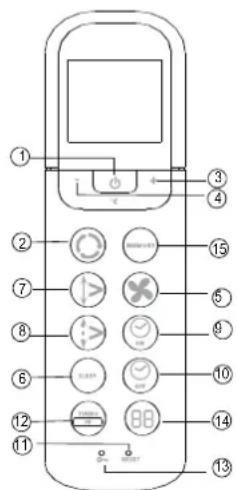

Innfring i funksjonsknappene på fjernkontrollen

fig. 1

① On/off-knapp (på/av): Trykk på这部分 knappen for Å starte,enheten. Trykk på knappen igjen for Å stoppe,enheten.
② Mode-knapp (funksjon): Hver gang du trykker på knappen, velges en funksjon i dette rekkefolgen: AUTO COOL DRY HEAT og bare FAN, som angitt i figuren:

③ + -knapp: Trykk pa knappen for a oke innetemperaturen til 30^
④ -knapp: Trykk pa knappen for a senke innetemperaturen til 17^
⑤ Fan-knapp (vifte): Denne knappen brukes til ä velge viftehastighet. Hver gang du trykker på knappen, velges en viftehastighet i dette rekkefolgen: AUTO, LOW (lav), MED (middels), HIGH (høy) og deretter tilbake til AUTO. Nå du velger funksjönene AUTO eller DRY (avfukting), reguleres viftehastigheten automatisk og du kan ikke stille den inn selv.
⑥ SLEEP-knapp (okonomi): Trykk på这部分 knappen for ä,gäinn i energisparemodus. Trykk på knappen igjen for ä avbryte. Denne funksjorden kan bare brukes ved modiene COOL (avkjøling), HEAT (oppvarming) og AUTO (automatisch) og gjør at den mest behagelige temperaturen opprettholdes.

MERKNAD: Mens encheten er i SLEEP-modus avbrytes dette modus dersom du trykker på en annen knapp.

⑦ Swing-knapp (dreie): Trykk på SWING-knappen for Å aktivere dreiefunksjorden. Trykk på knappen igjen for Å deaktivere funksjorden.

N

Air direction-knapp (retning på luftstrøm): Trykk på这部分 knappen for Å endre vinkelen på spjeldet. Vinkelen endrer seg 6^ for hv er gang du trykker på这部分 knappen. Hvis spjeldet stilles i en vinkel som kan påvirke klimaanleggets kjole- og varmeeffekt, endres vinkelen automatisk. Det vises ingen symbol i visningsområdet när du trykker på这部分 knappen.
⑨ Timer on-knapp (timer klimaanlegg på): Trykk på这部分 knappen for Å starte timerfunksjonden for när anlegget skal slås på. Hvert trykk på knappen øker timerinnstillingen i trinn på 30 minutter. När inn-stillingen viser 10 Hr, vil hvert trykk på knappen øke timerinnstillingen i trinn på 60 minutter. Hvis du vil avbryte timer-innstillingen, fortsett Å trykke på knappen til displayet viser 0.0
⑩ Timer off-knapp timer, klimaanlegg av: Trykk på这部分 knappen for Å starte timerfunksjonden for nr anlegget skal slås av. Hvert trykk på knappen öker timerinnstillingen i trinn på 30 minutes. När innstillingen viser 10 Hr, vil hvert trykk på knappen öke timerinnstillingen i trinn på 60 minutes. Hvis du vil avbryte timer-innstillingen, fortsett ä trykke på knappen til displayet viser 0.0
RESET-knapp: Nár du trykker på den nedsenkede RESET-knappen, avbrytes alle gjeldende innstlinger, og kontrollen gár tilbake til de opprinnelige innstillingene.
Knapp for forebygging av frost/TURBO-knapp: Trykker du pa donne knappen i kjolemodus, gär klimaanlegget over i kraftig kjolefunksjon. Trykk pa nytt for a avbryte TURBO-funksjonen. Nár du trykker pa donne knappen (> 2 sekunder), gär enheten i frostforebyggingsmodus. Enheten tilidesetter da innstillingen av innetemperatur, og stiller den til ca. 8^ . Pa den maten unngar du frost i huset under kuldeperioder, med lavest mulig energiforbruk. Nár du har valgt donne modusen, viser displayet pa innendørsenheten "FP". Denne knappen kan bare brukes i oppvarmingsmodus. Hvis du vil avslutte frostfoorebyggingsmodus: trykk pa knappen en gang til.
③ LOCK-knapp (lås): Når du trykker på den nedsenkede LOCK-knappen, låses alle gjeldende innstillinger, og fjernkontrollen godtar ikke bruk av andere knapper enn LOCK-knappen. Trykk på knappen igjen for Å avbryte lasemodusen.
④ LED DISPLAY-knapp: Trykk på这部分 knappen forå tomme displayet på klimaanlegget. Trykk på den igjen forå aktivere det (gjelder ikke enheter som ikke har这部分 funksjonen).
⑤ Minneknapp: Brukes til Å gjenopprette fabrikkinstillingene aller for Å hente en innstilling som er lagret i minnet.

• Hvis brukeren enna ikke har programmert fjernkontrollen, benyttes fabrikinnstillingen "auto"-modus med 24^ og viftehastighet "auto". Nár du trykker på minneknappen, endrer encheten innstilling til "auto"-modus med 24^ og viftehastighet "auto"
• När brukeren har endret innstilling sik han eller hun onsker (for eksempel oppvarming, lav viftehastighet og 25^ ), kan davon innstillingen lagres i fjernkontrollens minne ved Å holde minnekappen innate i minst 2 sekunder.
• Når innendørsenheten står på en vilkårlig innstilling og du holder minneknappeninne kortere enn 2 sekunder,går innendørsenheten til den innstillingen som er programmert i fjernkontrollens minne.

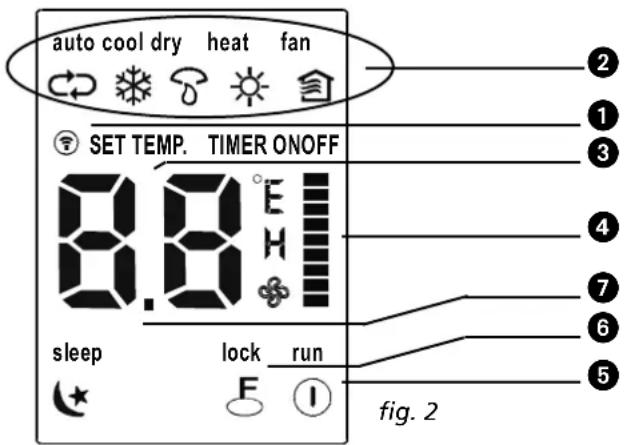

Navn og funksjoner for indikatorene på fjernkontrollen

Visningspanel

① OVERFØRING-indikator: Denne indicatoren lyser narr fjernkontrollen sender signaler til innendørsenhete.
② DRIFTSMODUS-indicator: När MODE-knappen (modus) trykkes inn, vises gjeldende driftsmodus - modie-ne AUTO COOL DRYHEAT, FAN (bäne vifte)
③ TEMPERATUR/TIDSUR DISPLAY-indicator: Dette området viser innstilt temperatur (17^ 30^) og AV/PA-innstillingene for tidsuret hvis apparatet er i tidsurmodus. Hvis apparatet er i viftemodus, vises ikke noe. Displayet viser innstillingene for tidsuret. Hvis kun starttid for drift er innstilt, viser den TIMER ON (tidsur på). Hvis kun sluttid for drift er innstilt, viser den TIMER OFF (tidsur av). Hvis begge funksjonene er innstilt, viser den TIMER ON-OFF (tidsur på-av) som indikerer at du har valgt Å angi både starttid og sluttid.
④ VIFTEHASTIGHT-indicator. Trykk på FAN SPEED-knappen (viftehastighet) for ä velge ønsket viftehastighetsinnstilling (automatisch - lav - middles - hoy). Alle valg unntatt automatisk viftehastighet vises på LCD-skjernen. Viftehastigheten er AUTO när driftsmodus er enten AUTO eller DRY.
⑤ AV/PA-indicator: Dette symbolet vises nár encheten er slätt på ved hjelp av fjernkontrollen, og forsvinner nár encheten slás av.
⑥ LÁS-indicator: LOCK display (lås display) vises nár du trykker på LOCK-knappen. Trykk på LOCK-knappen for à TOMME displayet.
⑦ Sleep: Vises nár encheten stár i standby-modus. Trykk på SLEEP-knappen igjen for á fjerne.

MERK!

Alle elementene vises i fig. 2 for oversiktens skyld. Men nar klimaanlegget er i drift, vises bare funksjonselementene som er aktive, på visningspanelet.

Slik bruker du fjernkontrollen

Sette inn/skifte batterier

Bruk to alkaliske (torre) batterier (AAA/LR03).

Ikke bruk oppladbare batterier.

1. Fjern batteridekselet bak pa fjernkontrollen ved a trekke det i pilens retning.
2. Sett inn nye batterier og pass pa at polene (+) og (-) peker riktig vei.
3. Sett på dekselet igjen ved ä skyve det tilbake på plass.

MERK!

• Nár batteriene tas ut, sletter fjernkontrollen alle innstlinger som er programmert. Nár du har satt inn nye batterier, má fjernkontrollen programmeres på nytt.
• Ved skifte av batterier ma du ikke bruke gamle batterier eller batterier av en annen type. Det kan medfrole feil på fjernkontrollen.
• Ta ut batteriene hvis du ikke bruker fjernkontrollen på flere uker. Ellers kan batterienelekke og skade fjernkontrollen.
  Gjennomsnittlig levetid for batteriene er ca. 6 maneder ved normal bruk.
• Skift batteriene nár innendørsenheten ikke avgir et pipesignal som svar eller hijs overforingsindikatoren ikke lyser.
• Ikke bland nye og gamle batterier. Ikke bruk forskjellige batterityper (for eksempel alkaliske og mangandioksid) på samme tid.

N

AUTOMATISK drift

När klimaanlegget er klart til bruk, (kontroller om enheten er koblet til strømforsyningen og om strømmen er på) slår du på strømmen. Driftsindikatoren på visningspanelet til innendørsenheten begynner Å blinke.

1. Bruk Mode-knappen og velg AUTO.
2. Trykk paa + - eller - - knappen for a stille inn onsket romtemperatur.
3. Trykk på On/Off-knappen for Å starte klimaanlegget. Driftsindikatoren på visningspanelet til innendørsenheten lyser. Driftsfunksjonen er AUTO. Viftehastigheten reguleres automatisk.
4. Trykk på On/Off-knappen igjen for Å stoppe,enheten.

MERK!

• I AUTO-funksjon kan klimaanlegget logisk velge funksjone COOL (kjøling), FAN (vifte), HEAT (oppvarming) og DRY (avfukting) ved at det registerer forskjellen mellom den faktiske romtemperaturen og temperaturen som er stilt inn på fjernkontrollen.
• Hvis AUTO-funksjonen/DDs behagelig, kan du velge onsket funksjon manuelt.

KJOLING, OPPVARMING OG BARE VIFTE

1. Hvis AUTO-funksjonen/DDke foles behagelig, kan du overstyre innstillingene manuelt ved a trykke pa knapp ② og velge COOL, DRY, HEAT (bare varmepumpeenheter) erer FAN ONLY.
2. Trykk pä + eller - knappen (③ og ④) for Å stille inn onsket romtemperatur.
3. Trykk pa Fan-knappen ⑤ for a velge viftehastigheten AUTO, HIGH (hoy), MED (middels) ellr LOW (lav).
4. Trykk på On/Off-knappen ①. Driftslampen lyser og klimaanlegget begynner Å gå i den innstillingen du har valgt. Trykk på On/Off-knappen ① igjen for Å stoppe encheten.

MERK!

Funksjonen FAN ONLY (bare vifte) kan/DD ke brukes til a regulere temperaturen. I denne funksjonen gjelder bare trinn 1, 3 og 4.

AVFUKTING

1. Trykk pa Mode-knappen ② og velg DRY (avfukting).
2. Trykk pa + - eller - - knappen (③ og ④) for a stille inn onsket temperatur.
3. Trykk på On/Off-knappen ①. Driftslampen lyser og klimaanlegget begynner Å gå i DRY-funksjon. Trykk på On/Off-knappen ① igjen for Å stoppe,enheten.

MERK!

På grunn av forskjellen mellom innstilt temperatur og faktisk innetemperatur, vil klimaanlegget i DRY-funksjon oftge gå automatisk uten Å kjore COOL (kjøling) og Fan (vifte)-funksjonen.

TIMER

Trykk på Timer on/off-knappen (9 og 10) for à stille inn tiden for nár anlegget skal slas pa og av. Effektiv driftstid som kan stilles inn for timerfunksjonden pa fjernkontrollen er begrenset til minst 0,5 og maks. 24 timer.

1. Stille inn starttid.

1.1 Trykk på Timer on-knappen ⑨. Displayet på fjernkontrollen viser da ON TIMER, siste innstilte starttid og signaledlet "h". Du kan på stille inn en ny starttid for anlegget.
1.2 Trykk på Timer on-knappen ⑨ igjen forå stille inn onsket starttid.

N

1. Stille inn stopptid.

2.1 Trykk på Timer off-knappen ⑩. Displayet på fjernkontrollen viser da OFF TIMER og siste innstilte stopptid i timer. Du kan na stille inn en ny stopptid for anlegget.
2.2 Trykk på Timer off-knappen ⑩ igjen for á stille inn onsket stopptid for anlegget.
2.3 Etter at du har stilt inn stopptiden, vil det vare en forsinkelse pa et halvt sekund fjernkontrollen overfører signalet til klimaanlegget.

Eksempel på innstilling av timer

1. Trykk på knappen TIMER ON – den siste innstillingen av starttid og signalet "h" vises i displayet.
2. Trykk på knappen TIMER ON til "6:0h" vises.
3. Etter 1 sekund viser det digitale displayet igjen temperaturen. Indikatoren "TIMER ON" blir stående, og timerfunksjonen er aktivert.

Kombinert timer

(stille inn timeren på ON (på) og OFF (av) samtidig)

Hvis du vil stoppe klimaanlegget 2 timer etter innstillingen og starte det igjen etter 10 timer.

1. Trykk pa knappen TIMER OFF.
2. Trykk på knappen TIMER OFF igjen til 2.0h vises i TIMER OFF-displayet.
3. Trykk pa knappen TIMER ON.
4. Trykk på knappen TIMER ON igjen til 10.0h vises i TIMER ON-displayet.
5. Etter 1 sekund viser det digitale displayet igjen temperaturen. Indikatoren TIMER ON OFF blir stående, og dette funksjonden er aktivert.

MERK!

• Hvis du stiller inn samme tid for băde start og stopp, vil stopptiden automatisk bli regulert 0,5 timer frem (innstilt tid viser mindre enn 10Hr ) eller en time (innstilt tid viser 10Hr eller mer).
• Hvis du vil endre tid for Timer on/off, er det bare Å trykke på den tilsvarende TIMER-knappen og stille inn ny tid.
• Den innstilte tiden er relative tid. Det vil si at den innstilte tiden baserer seg på forsinkelsen av gjeldende tid.

ADVARSEL

• Hold fjernkontrollen på god avstand fra alle typer væsker.
• Beskytt fjernkontrollen mot hove temperaturer og utsett den/DDE for stråling.
• Ikke utsett innemottakeren for direkte sollys - det kan medfore feil på klimaanlegget.
• Ikke bland nye og gamle batterier. Ikke bruk forskjellige batterityper (for eksempel alkaliske og mangandioksid) på samme tid.

N

F OPTIMAL DRIFT

For ä oppn' optimal ytelse, er det viktig ä legge merke til følgende punkter:

• Regular retningen på Luftstrømmen slick at den ikke er rettet direkte mot personer.
• Regular temperature for a oppná hoyest mulig komfortniva. Ikke still encheten sik at temperaturen blir altfor hoy eller altfor lav.
  Lukk dorer og vinduer - ellers kan onsket effekt bl redusetr.
• Bruk TIMER ON-knappen på fjernkontrollen til á velge tidspunkt for nár du vil starte klimaanlegget.
• Ikke plasser gjenstander i nærhen av luftinntaket eller luftavlopet, da dette kan redusere klimaanleggets ytelse og medfore at klimaanlegget stopper. Pass pa at luftstrommen ikke blokkeres av hindringer. Luftstrommenegativekunne uhindret frem i hele rommet. Luftstrommenegativekunne uhindret frem til klimaanlegget.
• Rengjör luftfilteret med jejvne mellomrom - ellers kan kjøle-ller varmeeffekten bl redusert. Det anbefales à rengjore filtrene annenhver uke.
• Ikke bruk encheten med det horisontale spjeldet lukket.

G SLIK REGULERER DU RETNINGEN PÅ LUFTSTRÖMMEN

• Regular retningen på luftstrømmen riktig, ellers kan det skape ubehag eller forårsake ujevn temperatur i rommet.
• Regular det horisontale spjeldet med knapp ⑧pà fjernkontrollen.
• Regular det vertikale spjeldet manuelt.

Slik regulerer du den horisontale luftstrommen (opp-ned)

Klimaanlegget regulerer den horisontale luftstrommen automatisk avhengig av hvilken driftsfunksjon som er valgt.

Stille inn den horisontale luftstrommen

Utfördenne funksjonen mens encheten er i drift. Hold AIR DIRECTION-knappen (retning på Luftström) 8pà fjernkontrollen nede for à stille spjeldet i onsket retning.

Reguler det vertikale spjeldet manuelt med spaken på venstre eller høyre side av armen til spjeldet (avhengig av modell). Når klimaanlegget er i drift og det vertikale spjeldet står i en bestem posisjon, flytter du spaken i den venstre (eller høyre, avhengig av modell) enden av luftavlopet, til onsket stilling.

OBS!!

Vær forsiktig sa du ikkekommen borti viften bak det vertikale speljeldet!

MERK!

Samtige figurer i dette bra克斯anvisingen og på gaveesken er bare ment som en forsklaring. De kan fremstå annerledes enn klimaanlegget som du har kjøpt. Det er den aktuelle formen som gjelder.

N

Drei Luftströmmen automatisk (opp - ned)

Utfördenne funksjonen mens klimaanlegget er i drift.

• Trykk på SWING-knappen (drei) ⑦ på fjernkontrollen.
• Trykk på SWING-knappen ⑦ igjen for Å stoppe funksjonen. Trykk på AIR DIRECTION-knappen (retning på luftstrøm) ⑧for Å lase speljeldet i ønsket stilling.

OBS!

• AIR DIRECTION- og SWING-knappene deaktiveres nár klimaanlegget ikke er i drift (ogsá nár TIMER ON er aktivert).
• Ikke kjør klimaanlegget i lengre perioder med luftstrømmen dirigert ned i kjøle- eller tørkefunksjon. Da kan det dannes kondens på overflaten av det horisontale spjeldet, slik at det drypper vann.
• Ikke flytt det horisontale spjeldet manuelt. Bruk AIR DIRECTION- (8) aller SWING-knappen ⑦. Hvis du flytter dette spjeldet manuelt, kan det sviktte under drift. Hvis spjeldet svikter, på stoppe klimaanlegget umiddelbart og starte det på nytt.
• Hvis klimaanlegget startes umiddelbart etter at det er stoppet, vil det horisontale speljeldet muligens ikke bevege seg for det har gatt ca. 10 sekunder.
• Apningsvinkelen på det horisontale spjeldet pågressive for liters, da kjole-ller varmeeffekten kan bl redusert på grunn av en begrenset luftstrøm.
• Ikke bruk encheten med det horisontale speljeldet lukket.
• Nár klimaanlegget er koblet til strøm (begynnelsesstrøm), kan det hende at det horisontale spjeldet avgir en lyd i 10 sekunder - dette er helt normalt.

H SLIK FUNGERER KLIMAANLEGGET

COOLING (KJOLING)

• Når du stiller klimaanlegget på AUTO-funksjon (knapp 2 på fjernkontrollen), velger det automatisk COOLING (kjøling), HEATING (oppvarming) eller FAN (bare vifte), avhengig av hvilken temperatur du har valgt og romtemperaturen.
• Klimaanlegget regulerer romtemperaturen automatisk i forhold til innstilt temperatur.
• Hvis AUTO-funksjonen foles ubehagelig, kan du velge onskede forhold manuelt.

SLEEP/ØKONOMIDRIFT

• Når du trykker på SLEEP-knappen (okonomi) 6 när klimaanlegget står på COOLING (kjøling), HEATING (oppvarming) eller AUTO, oker (kjøling) aller senker (oppvarming) klimaanlegget temperaturen automatisk med 1^ per time. Den innstilte temperaturen er stabil 2 timer senere. Og vedvarer i 5 timer. Etter 5 timer stopper encheten. Viftehastigheten reguleres automatisk.

AVFUKTING

• Avfuktingsfunksjonen velger automatisk avfukting på bakgrunn av forskjellen mellom innstilt temperatur og den faktiske romtemperaturen.
• Temperaturen reguleres under avfukting ved Å slå kjølefunksjonen eller viften på og av gjentatte ganger. Viftehastigheten reguleres automatisk.
• I normal kjølefunksjon vil klimaanlegget ogsa avfukte luften.

MERK

När klimaanlegget avfukter, vil romtemperaturen sannsynligvis synke. Derfor er det vanlig at en hygrost maler en hoyere relativ fuktighet. Den absolutte fuktigheten i rommet vil imidlertid bl redusert avhengig av hvor mye fuktighet som produseres i rommet (matlaging, personer osv.).

I VEDLIKEHOLD

ADVARSEL

Klimaanlegget må stoppes og stromforsyningen kobles fra for rengjøring.

Slik rengjør du innendørsenheten og fjernkontrollen

OBS!

• Bruk en torr klut til a törke av innendørsenheten og fjernkontrollen.
• Hvis innendørsenheten er meget skitten, kan du bruke en klut fuktet med kaldt vann.
• Frontpanelet til innendørsenheten kan tas av og rengjores med vann. Tørk deretter med en tørr klut.
• Ikke bruk en kjemisk behandlet klut aller stovklut til a rengjore encheten.
• Ikke bruk bensin, tynner, poleringspulver eller lignende losemidler til rengjoring. Disse kan gjore at det dannes sprekker i plastoverflaten eller gjore den deformert.

Slik rengjør du luftfilteret

Et tilstoppet luftfilter reduserer enchetens kjoleevne. Rengjor filteret en gang annenhver uke.

1. Loft panelet til innendørsenheten opp til det stopper med et klikk.
2. Løft handtaket til skjermfilter litt opp, sö du kan ta det ut av filterholderen. Trykk det deretter ned.

3. Ta skjermfilter ut av innendorsenheten.

4. Rengjør skjermfilter en gang annihiler uke.
   Rengjørskjermfilter med stovsuger erler vann.

5. Det aktive kullfilteret kan ikke rengjores. Nár det er skrittent, filtrerer det ikke lenger ubehagelig lukt. Filteret ma da skiftes ut med et nytt filter (fas hos forhandleren). Det anbefales Å skifte filteret to ganger i sesongen.

6. När det grønne 3M HAF-filteret er skittent, vises det tydelig på filteret. Filteret kan ikke rengjores, men违法犯罪 et med et nytt filter (fas hos forhandleren). Det anbefales skifte filteret to ganger i sesongen.

A+B = Skjermfilter og 3MTM HAF filter

1. När det nye aktive kullfilteret og 3M HAF-filteret er satt tilbake i filterhoderen, kan filterinnsatsen settes på plass i klimaanlegget igjen.
2. Kontroller at filteret er tort og helt for du setter det pa plass igjen.
3. Sett luftfilteret tilbake på plass.
4. Sett den øvre delen av luftfilteret tilbake i encheten. Pass pa at den venstre og hoyre kanten er riktig pa linje, og sett filteret pa plass.

Vedlikehold

1. Kjør viften i ca. 6 timer for a tørke encheten innvendig.
2. Stopk klimaanlegget og koble fra strommen. Avbryt stromforsyninger his modell S(C)3248 brukes. Ta batteriene ut av fjernkontrollen.
3. Utendorshenen krever regelmessig vedlikehold og rengjoring. Dette ma bare gjores av en godkjent tekninger.

Kontroller før bruk

skyttelse av kompressoren

• Nár kompressoren stopper, kan den/DDi ke startes igjen for det er gatt 3 minutter.

Anti-kaldluft

• Enheten er konstruert slik at den/DD blaser kald luft i HEAT-funksjon (oppvarming), när varmeveksle- ren innate stär i en av ffolgende stillinger og innstilt temperatur/DD er nadd.

A. När oppvarmingen akkurat har startet.
B. Avising.
C. Oppvarming ved lav temperatur.

Avising

• Inne-ller uteviften stopper a gà under avising.
• Det kan danne seg is på utendørsenheten under oppvarmingssyklusen, nr utetemperaturen er lav og fuktigheten hoy og klimaanlegget dermed fär reduset varmeeffekt.
• Under slike forhold stopper klimaanlegget oppvarmingen med jevne mellomrom og starter automatisk avising.
• Tiden avisingen tar kan variere mellom 4 og 10 minutter avhengig av utetemperaturen og hvor mye is som har dannet seg på utendørsenheten.

2. Detkommen hvit take ut av innendorsenheten.

• Det kan dannes en hvit tak e grunn av stor temperaturforskjell mellom luftinntaket og luftavlopet i COOL-funksjon (kjøling) nar den relative luftfuktigheteninne er høy.
• Det kan dannes en hvit take pa grunn av fuktigheten som dannes, nar klimaanlegget starter igjen i HEAT-funksjon (oppvarming) etter avising.

• Du kan hare en lav vislelyd nar kompressoren gár ulltet a gá. Dette er lyden av kjolemiddelet som strommer eller slutter a strømme.
• Du kan och en lav hvinende lyd nrk kompressoren garrer akkurat har sluttet a g. Dette skyldes at plastdelene i encheten utvder seg og trekker seg sammen nr temperaturen endrer seg.
  Du kan hare en lyd som skyldes at spjeldet gar tilbake i opprinnelig stilling nr strommen forst slas pa.

4. Det blaser stov ut av innedorsenheten.

• Dette er normalt'nar klimaanlegget ikke har vært brukt på lang tid eller første gang detBrukes.

5. Innendorsenheten avgir en rar lukt.

• Dette skyldes at innendørsenheten avgir lukt fra bygningsmaterialer, mobler eller røyk.

6. Klimaanlegget skifter over til FAN-funksjon (bare vifte) fra COOL- ellER HEAT-funksjon (kjolng ellr oppvarming).

• När innetemperaturenningar temperaturen som er stilt inn på klimaanlegget, stopper kompressoren automatisk og klimaanlegget skifter til FAN-funksjon (bare vifte). Kompressoren starter igjenningar innetemperaturen stiger til innstilt verdi i COOL-funksjon (kjøling) eller synker til innstilt verdi i HEAT

funksjon (oppvarming).

1. Det kan danne seg vanndraper på overflaten av innendorsenheten ved kjoling narr den relative fuk-tigheten er hoy (mer enn 80% ). Regular det horisontale speljeldet til maks. luftavlop og velg vifte-hastigth HIGH (hoy).

8. Oppvarming

• Klimaanlegget trekker inn varme fra utendørsenheten og frigjør den via innendørsenheten under oppvarming. Nár utetemperaturen synker, reduseres varmen som klimaanlegget trekker inn, tilsvarende. Samtidig øker klimaanleggets varmebelastning som folge av større forskjell mellominne- og utetemperatur. Hvis det ikke er mulig ø oppnæ en behagelig temperatur ved hjelp av klimaanlegget, anbefales det ø benytte en ekstra varmekilde.

9. Automatisch omstart.

• Et strombrudd under drift gjor at encheten stopper welt.

Klimaanlegget er utstyrt med en automatisk omstartsfunksjon. När strømmen er tilbake, startes encheten automatisk igjen med alle tidligere innstillinger som er lagret i minnet.

10. Deteksjon av kuldemedium-lekkasje.

• Klimaanlegget er utstyrt med et detekteringssystem for lekkasje av kuldemedium.

Hvis utendørsenheten påviser mangel på kuldemedium, stanser klimaanlegget og viser alarmen EC på displayet.

Start/DD klimaanlegget pa nytt hvis donne alarmen aktiveres. Ta kontakt med leverandoren.

K FEILsOKingstIPS

Problemer og Iøsninger

FEIL

Stopp klimaanlegget umiddelbart hvis en av følgende feil oppstår. Koble fra strømmen og kontakt leverandøren.

• Sikringen gär oft else bryteren kobler ut ofte.
• Andre gjenstander eller vann trenger inn i klimaanlegget.
• Fjernkontrollen fungerer ikke fungerer unnormalt.
  Andre unormale situasjoner.
• Driftsindikatoren blinker 5 ganger hvert sekund, selv erter at strommen er koblet fra og til igjen.

Problem Årsak Løsnirig
Enheten starter ikke	Strømbrudd Vent til strømmenkommen tilbake.
	Støpselet kan ha blitt trukket ut avenheten.	Kontroller at støpselet sitter forsvarlig i stikkkontakten.
	Sikringen kan ha gätt.	Skift sikring/tilbakedstell relé/tilbakedstell bryter
	Batteriet i fjernkontrollen kan vare utladet.	Skift batteri.
	Avstanden mellom fjernkontrollen og mottakeren på innendørsenheten er mer enn 6-7 meter, eller det er hindringer mellom fjernkontrollen og mottakeren.	Reduser avstanden. Fjern eventuelle hindringer. Rett fjernkontrollen mot mottakeren på innendørsenheten.
	Tiden du har stilt inn med timeren, er gal.	Vent eller avbryt timerinnstillingen.
Enheten stanser og starter ikke igjen	Mulig mangel på kuldemedium Ta kontakt	med leverandøren
Enheten avkjøler ikke eller varmer ikke opp rommet*godt nok, selv om det strømmer luft ut fra klimaanlegget.	Gal temperaturinnstilling.	Still temperaturen riktig. Du finner detailjerte opplysninger i kapittel E "Betjening med fjernkontroll".
	Luftfilteret er blokkert. Rengjør luftfilteret
	Dorene eller vinduene i rommet er øpane. Lükk dorene eller vinduene.
	Luftinntaketller -avlopet til innendørs-ller utendørsenheten er blokkert.	Rydd unna hindringene og start deretter enheten på nytt.
	Beskyttelsen av kompressoren, som består av 3 minutters forsinkelse, er aktivert.	Vent.
	Det blir foretatt avising av utendørsenheten.
Viftehastigheten kan ikke endres	Klimaanlegget er i automodus	Viftehastigheten kan kun endres i modusene HEAT (VARM), COOL (KALD) og FAN (VIFTE)
	Klimaanlegget er i tørr-modus
TEMP. Indikatoren vises ikke	Klimaanlegget er i viftemodus	Temperaten kan ikke settes i FAN-modus (VIFTE-modus)

Reparasjon av encheten mä bare utfores av en godkjent tekniker.

L GARANTIVILKÄR

Klimaanlegget leveres med 4 Års på kompressorer og 2 Års garanti på andrekomponenter, fra kjopsdato. Folgende regler gjelder:

1. Vi avslár uttrykelig alle andre skadeerstatninger, inkludert krav om samtidig skade.
2. Reparasjoner eller utskifting av componenter som utfores under garantiperioden, fomer ikke til at garantien utvides.
3. Garantien gjores ugyldig hvis det er gjort noen modifiseringer, hvis seks-originale deler monteres ellre reparasjoner utfores av tredjepart.
4. Komponenter som utsettes for normal slitasje, f.eks. filteret, dekker eske av garantien.
5. Garantien er kun gyldig nár du viser den originale, daterte kjopsfakturaen og hvis ingen modifikasjoner er foretatt.
6. Garantien gjelder ikke skade som oppstår som følgæ av forsommelse eller handlinger som avviker fra det som fremgår av dette bruksanvisningen.
7. Transportkostnader og risikoene som følger av transport av klimaanlegget aller klimaanleggskomponenter skal alltid stå for kjopers regning.
8. Skader som er forarsaket av a ha benyttet uegnede filtr, faller utenfor garantien.
9. Tap og/eller lekkasje av kjolemiddel på grunn av mangelfull til- erler frakobling av enheten eller til- eller frakobling utført av ikke-kvalifisert personell, dekker eske av garantien som gjelder for dette produktet. Skade på enheter som er installment og til- erler frakoblet uten at lokale lover og/eller forskritter og/eller uten at retningslinjene i dette handboken er fulgt, dekker eske av garantien som gjelder for dette produitet.

Rädför deg med forhandleren i forbindelse med reparasjoner, hvis disse anvisingene ikke gir tilstrekkelig svar. Hvis produktet mot formodning má kobles fra, má du alltid sorge for at frakoblingen foretas av kuali-fisert og autorisert personell og i overensstemmelse med lokale lover og forskritter.

Model S 3225			SC 3225 S 3231		SC 3231 S 3248 SC 3248
Type klimaanlegg		Veggmontert klim-aanlegg	Veggmontert klim-aanlegg	Veggmontert klim-aanlegg	Veggmontert klim-aanlegg	Veggmontert klim-aanlegg	Veggmontert klim-aanlegg
Kjolekapasitet *	W	2500 (820 - 3370)	2500 (790 - 3280)	3100 (880 - 4040)	3100 (850 - 3920)	4800 (1470 - 6150)	4500 (1320 - 5530)
EE-klasse*		A	A	A	A	A+	A+
SEER*		5.5	5.3	5.4	5.1	5.6	5.6
Varmekapasitet *	W 2900	(820 - 3460)	2700 (800 - 3350)	300 (880 - 4160)	3200 (850 - 4050)	4900 (1520 - 6590)	4900 (1470 - 6390)
Varmeeffekt		A	A	A	A	A	A
SCOP*		3.4	3.4	3.4	3.4	3.4	3.4
Avfuktingskapasitet ** / ***	L / 24 h	24	24	26	26	41	41
Stromforbruk ved kjøling	kW	0.92	0.92	1.10	1.11	1.77	1.77
Stromforbruk ved oppvarming	kW	0.92	0.92	1.15	1.15	1.50	1.50
Årlig strømforbruk ved kjøling / oppvarming	kWh	165 / 1187	175 / 1210	199 / 1373	222 / 1374	303 / 2000	281 / 2018
Stromforsyning	V / Hz / Ph	230~ / 50 / 1	230~ / 50 / 1	230~ / 50 / 1	230~ / 50 / 1	230~ / 50 / 1	230~ / 50 / 1
Strom (nominell) kjøling/opppvarming	A	4 / 4	4 / 3.8	4.8 / 5.0	4.8 / 5.0	7.7 / 6.5	7.7 / 6.5
Maks. strom	A	9	9	11	11	12	12
Luftstrom **	m3/h	500/450/400	400/350/320	550/440/380	500/400/350	800/750/610	730/680/560
For rom opptil **	m3	60-85	60-85	80 - 100	80 - 100	125 - 145	125 - 145
Egnede områder		W / A / C	W / A / C	W / A / C	W / A / C	W / A / C	W / A / C
Kompressortype		Roterende	Roterende	Roterende	Roterende	Roterende	Roterende
Viftehastigheter		3	3	3	3	3	3
Termostatområde	°C	0 - 50	0 - 50	0 - 50	0 - 50	0 - 50	0 - 50
Driftsområde	°C	-15 - +30	-15 - +30	-15 - +30	-15 - +30	-15 - +30	-15 - +30
Kontrller manuell/mekanism/elektronik		Elektronisk ekstern	Elektronisk ekstern	Elektronisk ekstern	Elektronisk ekstern	Elektronisk ekstern	Elektronisk ekstern
Fjernkontroll Ja/Nei		J	J	J	J	J	J
Type luftfilter		Maske, aktivi kar-bon, 3M HAF	Maske, aktivi kar-bon, 3M HAF	Maske, aktivi kar-bon, 3M HAF	Maske, aktivi kar-bon, 3M HAF	Maske, aktivi kar-bon, 3M HAF	Maske, aktivi kar-bon, 3M HAF
Type kjølemiddel/mengde	K / g	R410A / 730	R410A / 700	R410A / 800	R410A / 800	R410A / 1250 R4	0A / 1250
Kjølemiddel GWP		1975	1975	1975	1975	1975	1975
Rørdiameter kjølemiddel væske - gass	mm	6.35 / 9.53	Hurtigkoblig	6.35 / 9.53	Hurtigkoblig	6.35 / 12.7	Hurtigkoblig
Trykk inntak/avløp (max)	bar	8 / 26 (15 / 42)	8 / 26 (15 / 42)	8 / 26 (15 / 42)	8 / 26 (15 / 42)	8 / 26 (15 / 42)	8 / 26 (15 / 42)
Mål innendørsenet (b x h x d)	mm	710x250x190	710x250x190	790x275x196	790x275x196	930x275x198	930x275x198
Mål utendørsenet (b x h x d)	mm	780x540x250	780x540x250	780x540x250	780x540x250	760x590x285	760x590x285
Nettovekt innendørsenet	kg	7	13	8	14	9	14
Nettovekt utendørsenet	kg	30	30	30	30	35	35
Bruttovekt innendørsenet	kg	9	15	10	16	12	19
Bruttovekt utendørsenet	kg	32	32	32	32	37	37
Lydtrykknivå innendørsenet****	dB(A)	53	53	54	54	57	58
Lydtrykknivå utendørsenet****	dB(A)	62	62	61	61	65	65
Beskyttesesklasse innendors	IP	IP20	IP20	IP20	IP20	IP20	IP20
Beskyttesesklasse utenders	IP	IP24	IP24	IP24	IP24	IP24	IP24
Sikringsstørrelse		T3.15A / 250V	T3.15A / 250V	T3.15A / 250V	T3.15A / 250V	T3.15A / 250V	T3.15A / 250V

• EN 14511-2011/EN 14825
  Brukes som en indikasjon
  * Fjerner fukt ved 32 °C, 80 % RF
  *** EN 12108-2008

Elektrisk avfall og batterier skal ikke kastes sammen med husholdningsavfall. Resirkuleres der hvor det finnes slike anlegg. Sjekk med lokale myndigheter eller forhandler nar det gjelder muligheter for resirkulering.

Miljoopplysninger: Dette utstyret ineholder klimagasser som omfattes av Kyoto-avtalen. Utstyret ma repa- reres ell demonteres av fagpersonell med behorig opplæring.

Dette utstyret inneholder kjolemiddelet R410A, i den mengde som er angitt i tabellen ovenfor.

Ikke slipp R410A i atmosfaren: R410A er en klimagass som kan bidra til global oppvarming i storrelsesorden (GWP) = 1975

Internet:

Du kan enkelt lste ned den seneste versjonen av bruker-, installsjons- og/eller service manualen paa www.zibro.com
