BEDIENUNGSANLEITUNG S3231 ZIBRO

wir beglückwünschen Sie zum Kauf Ihr's Zibro-Klimagerats. Sie haben ein hochwertiges

Produkt erworbEN, dass Ihnen bei richtiger Benutzung jahrelang Freude machen wird.

Bitte lessen Sie sich vor der Benutzung diese Anleitung durch, damit die maximale

Lebensdauer Ihres Klimagerats gewährleistet ist.

Wir gewähren im Auftrag des Herstellers eine 24-monatige Garantie auf samtliche Material

und Produktionsfehler und eine 48-monatige Garantie auf den Kompressor.

Wir wünschen Ihnen viel Freude an Ihrklimagerät!

Mit freundlichen Grüben

PVG Holding b.v.

Kundendienstabteilung

1.LESEN SIE ZUNACHST DIE BEDIENUNGSANLEITUNG.
2. WENDEN SIE SICH IN ZWEIFELSFLLEN AN IHREN HANDLER.

D

INHALT

A. SICHERHEITSANWEISUNGEN
B. BEZEICHNUNG DER TEILE
C. BETRIEBSTEMPERATUR
D. HANDBETRIEB
E. FERNBEDIENUNG
F. OPTIMALER BETRIEB
G. EINSTELLLEN DER RICHTUNG DES LUFTSTROMS
H. FUNKTIONSWEISE DES KLIMAGERÄTS

I. WARTUNG
J. BEDIENUNG
K. FEHLERSUCHE UND ABHILFE
L. GARANTIEBEDINGUNGEN
M. TECHNISCHE DATEN

WARUM SIE DIESE ANLEITUNG LESEN SOLLTEN

These Anleitung enthalt viele practische Tipps zur richtigen Bedienung und Wartung Ihres Klimagerats. Im Abschnitt Fehlersuche und Abhilfe finden Sie viele Lösungen zu allgemeinen Problemen. Wenn Sie Abschnitt K „Fehlersuche und Abhilfe" gelesen haben, brauchen Sie möglicherweise den Kundendienst gar nicht erst hinzuzuziehen.

ASICHERHEITSANWEISUNGEN

Das Gerät nur dann installieren, wenn die örtlich geltenden bzw. nationalen Vorschriften, Verordnungen und Normen erfüllt sind. Dieses Produkt ist für den Gebrauch als Klimagerät in Wohngebäuden bestimmt, und damit nur in trockener Umgebung, unter normalen Haushaltsverhältnissen, in Wohnräumen, Kunden und in Garagen verwendet werden. Kontrollieren Sie die Netzspannung und Frenz. Diese Gerät eignet sich ausschließlich für Steckdosen mit Schutzkontakt, Anschlusspannung 230 V~ / 50 Hz. Modell S(C)3248 ist direkt an die Stromquelle anzuschreiben.

WICHTIG

• Das Gerät MUSS immer über einen geerdeten Anschluss verfügen. Wenn die Stromversorgung nicht geerdet ist,)dürfen Sie das Gerät nicht anschreiben. Wenn das Gerät angeschlossen ist, muss der Stecker immer gut zugänglich sein. Lesen Sie sich diese Anweisungen gründlich durch und halten Sie sie ein.
• Das Klimagerät enthalt ein Kaltemittel und ist als Druckgerät einzuordnen. Wenden Sie sich wegen Installation und Wartung des Klimagerats davon immer an einen offiziellen Installationsfachmann. Das Klimagerät muss jährlich von einem officiell anerkannten Monteur für Klimageräte inspi Ziert und gewartet werden. Die Garantie gilt nicht für Schäden, die durch Nachlüssigkeit oder durch Handlungen entwickelten sind, die von den, in dieser Anleitung beschriebenen Handlungen abweichen.

Vor dem Anschlieben des Geräts mussen Sie Folgendes kontrollieren:

Die Anschlusspannung muss mit der auf dem Typenschild angegebenen Netzspannung ubereinstimmen.
Die Steckdose und die Stromversorgung messen mit dem auf dem Typenschild angegebenen Strom überreinstimmen.
- Der Stecker an der Geräteschnur muss in die Wandsteckdose passen.
- Das Gerät muss auf einem festen Untergrund angebracht werden.

Wenn Sie daran zweifeln, dass das Gerät für die vorhandenen Einrichtungen geeignet ist, müssen Sie die Stromversorgung zum Gerät von einem geprüften Elektriker kontrollieren halten.

• Dieses Gerät wurde gemäß den CE-Sicherheitsnormen hergestellt. Trotzdem sollen den Sie wie bei allen elektrischen Geräten vorsichtig sein.
• Luftseinlass und Auslassgitter)durfen nicht verdeckt werden.
• Das Gerätarf niemals mit Chemikalien in Berührung kommt.
• Bespritzen Sie das Gerät niemals mit Wasser und tauchen Sie es nie in Wasser ein. Schalten Sie das Gerät ab undziehen Sie immer den Netzstecker wenn Wasser ins Innengerät gelamt.
• Stecken Sie keine Höhe, Finger oder Gegenstände in die Öffnung des Geräts.
• Schlieben Sie das Gerät nie über eine Verlängerungsschnur an die Stromquelle an. Wenn keine geeignete Steckdose mit Schutzkontakt zur Vergebung steht, müssen Sie von einem Elektrofachmann eine entsprechende Steckdose installieren halten.
• Reparaturen bzw. Wartungsarbeiten am Gerät dürfen nur von einem offiziellen Wartungsmonteur oder von ihrem officiellen Handler ausgeführten werden. Halten Sie die in der Bedienungsanleitung zu dieser Gerät aufgeführten Anweisungen zur Bedienung und Wartung ein.
• Unterbrechen Sie immer die Stromversorgung, wenn das Gerät nicht verwendet wird.
• Eine beschädigte Netzschur oder ein beschädigter Stecker muss von einem Elektrofachmann oder von ihrer Handlender ausgewechselt werden.
• Das Inbetriebsetzen oder Ausschalten des Klimagerats mittels des Einsteckens oder Herausziehens des Netzsteckers ist nicht zulässig. Benutzen Sie immer die für diesen Zweck vorgesehenen Schalter am Gerät oder benutzen Sie die Fernbedienung.

D

• Öffnen Sie das Klimagerät nicht, wenn es in Betrieb ist. Ziehen Sie immer den Netzstecker, bevor Sie das Gerät öffnen.
• Ziehen Sie immer den Netzstecker, bevor Sie das Klimagerät reinigen oder warten.
• EsarfkeinGasbrenner,Brennbzw.WarmeofenimLuftstromaufgestelltwerden.
• Mit nassen Handen dürfen Sie die Schalter nicht bedieren und das Klimagerät nicht berühren.
• Wenn das Außererat in Betrieb ist, erzeugt es Lärm. Der Benutzer ist damit verantwortlich zu kontrollieren, ob dies mit den örtlichen Vorschriften übereinstimmt und ob das Gerät auch anderweitig den örtlichen Vorschriften entspricht.
• Dieses Gerätarf nicht von körperlich, geistig oder sensorisch eingeschränkten Personen (oder Kindern) benutzt werden oder von Personen, die unzureichende Erfahrung und Kenntnisse haben, es sei dessie erfolgt unter Aufsicht und Anleitung zur Verwendung des Geräts durch jemanden, der für die Sicherheit dieser Personen zuständig ist.
• Kinder sind zu beaufsichtigen, um sicherzugehen, dass sie nicht mit dem Gerät spielten.
• Es empfieht sich, sich nicht im direkten Luftstrom aufzuhalten.
• Trinken Sie nie Wasser aus dem Klimagerät.
• Führn Sie keinerlei Veränderungen am Apparat durch. Entfernen Sie das Isolationsmaterial nicht.

ACHTUNG!

• Wenn die Netzschnur, der Stecker, das Gehäuse oder das Bedienfeld beschadigt ist, * dürfen Sie das Gerät nie benutzen.
• Bei Nichtbeachtung dieser Anweisungen erlischt möglicherweise die Garantie für diesen Gerät.

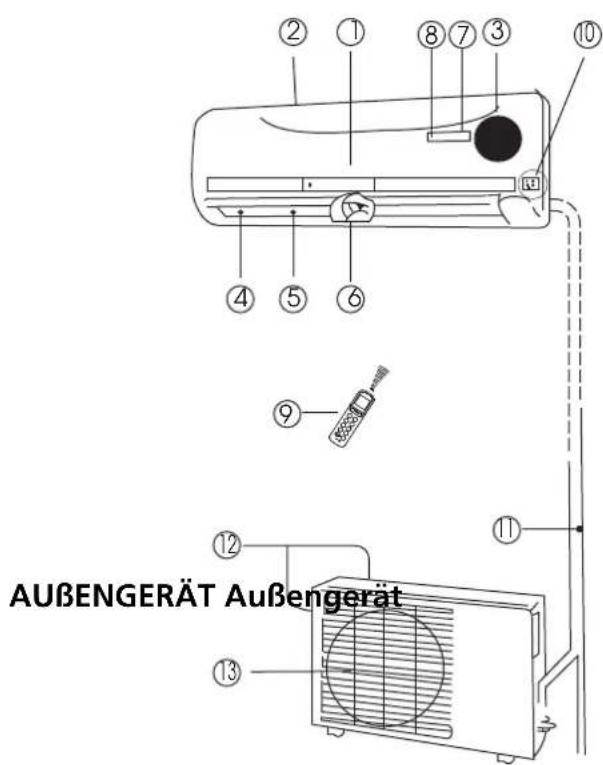

B BEZEICHNUNG DER TEILE

INNENGERAT Innengerat

① Frontplatte
②Lufteinlass
③ Luftfilter (hinter der vorderen Verkleidung)
④Luftauslass
⑤Waagerechtes Luftstromgitter
⑥ Senkrechte Luftstromlamellen
⑦Anzeigenfeld
⑧ Empfänger fur das Fernbedienungssignal
Fernbedienung (nahere Einzelheiten und Bedienung, siehe Abschnitt E)
Handbetriebsschalter (Automatik/Kuhlen)

Anschlussrohr, Ablassschlauch (Bei S32XX Anschlussrohr nicht im Lieferumfang enthalten)
② Lufteinlass (Seite und Rückseite)
③ Luftauslass

Wenn e aie sierheitsvorrichtung ausgelost wurd, blinkt die Betriebsanzeige schnell (fuf Mal pro

HINWEIS

Alle Abbildungen in dieser Anleitung und auf der Verpackung dienen lediglich zur

Verdeutlichung. Sie konnen gingefugig von dem Klimagerat, das Sie gekauft haben, abweichen.

Grundsatzlich gilt die wirkliche Form.

FUNKTIONSANZEIGEN AUF DER ANZEIGE DES INNENDERÄTS

①AUTOMATIK-Anzeige

These Anzeige leuchtet auf, wenn das Klimagerät im Automatikbetrieb lauft.

②Anzeige ABTAUEN

These Anzeige leuchtet auf, wenn das Klimagerät automatisch mit dem Abtauen beginnnt oder wenn im Heizbetrieb die Warmluftsteuerung aktiviert wird.

③TEMPERATUR-Anzeige

Zeigt den Temperatur-Sollwert an, wenn das Klimagerät in Betrieb ist.

④Anzeige BETRIEB

These Anzeige blinkt nach dem Einsatz des Stroms und leuchtet ununterbrochen, wenn das Gerät in Betrieb ist.

⑤SCHALTUHR-Anzeige

These Anzeige leuchtet auf, wenn die Schaltuhr ein- bzw. ausgeschelt wird.

CBETRIEBSTEMPERATUR

Kühlen, Heizen oder/und Entfeuchten Funktionieren bei folgenden Innen und Außentemperaturen:

Betriebsart Temperatur	Kühlen Heizen Entfeuchten
Raumtemperatur 17°C - 32°C 10°C - 30°C 17°C - 32°C	C
Außentemperatur 0°C - 50°C - 15°C - 30°C 0°C - 50°C	D

VORSICHT

• Wenn das Klimagerät außerhalb der obigen Bedingungen betrieben wird, werden möglicherweise bestimmte Schutzvorrichtungen ausgelöst, wodurch das Gerät nicht normal Funktioniert.
• Relativer Raumfeuchtigkeitsgrad unter 80% . Wenn das Klimagerät bei einem relativen Feuchtigkeitsgrad von über 80% in dem Raum betrieben wird, kondensiert die Feuchtigkeit möglicherweise auf dem Klimagerät. Stellen Sie in dem Fall die senkrechten Luftstromlamellen auf den Höchstkwinkel (senkrecht zum Boden) und stellen Sie das Geblase auf den hochsten Stand.
• Damit das Klimagerät die besten Ergebnisse erzielt, sollen den Sie beim Kühlen oder Heizen Turen und Fenster immer geschlossen halten.

D

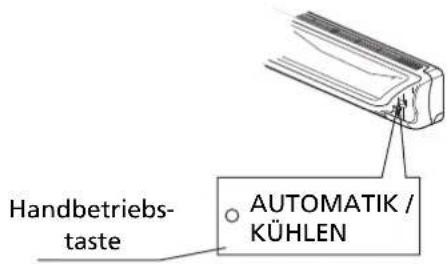

D HANDBETRIEB

Das Klimagerät kann am Gerät selbst von Hand betätig werden, aber es kann auch über die im Lieferumfang enthaltene Fernbedienung betägt werden. Hinweise zum Betrieb mit der Fernbedienung enthalten Sieitte Abschnitt E „Fernbedienung". Ohne die Fernbedienung kann das Klimagerät nur im Automatikbetrieb betrieben werden. Für den Betrieb ohne die Fernbedienung gehen Sie folgendermaßen vor:

1. Offnen Sie die vordere Verkleidung und haben Sie sie schrag an, bis sie einrastet.
2. Wenn Sie einmal auf die Handbetriebstaste 10 drücken, lauft das Gerät im Automatikbetrieb.
3. SchlieBen Sie die Verkleidung wieder, bis sie in der Ausgangsposition fest einrastet.

VORSICHT

• Sobald Sie die Handbetriebstaste drücken,ändert sich die Betriebsart in der Reihenfolge: AUTOMATIK, Kühlen, AUS.
• Wenn Sie die Taste zweimal drücken innerhalb von 5 Sekunden, lauft das Gerät im erzwungenen Kühlbetrieb. Diese Betriebsart wird nur für Testzwecke verwendet.
• Wenn Sie ein drittes Mal drücken, wird der Betrieb beendet und das Klimagerät wird ausgeschaltet.
• Wenn das Gerät wieder mit der Fernbedienung laufen soll, müssen Sie die Fernbedienung direkt benutzen.

HINWEIS

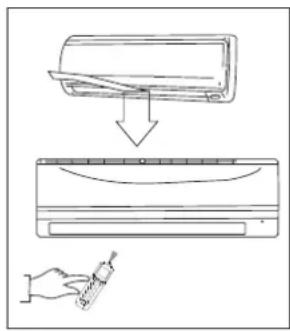

• Richten Sie die Fernbedienung immer auf den Empfänger am Innengerät und achten Sie daraufuf, dass sich zwischen der Fernbedienung und dem Empfänger am Innengerät keine Gegenstände befinden. In dem Fall wurde der Empfänger das Signal)namlich nicht erhalten und dann wurde das Klimagerät nicht einwandfrei Funktionieren.
• Die Fernbedienung faktioniert in einer Entfernung von hochstens 6 bis 7 vom Klimagerät.

ACHTUNG!

Bewahren Sie die Fernbedienung an einem Ort auf, wo das Signal vom Signalempfänger empfangen werden kann. Wenn Sie die Schaltuhreinstellung selektieren, sendet die Fernbedienung automatisch ein Signal Richtung Innengerät zu dem gewünschten Zeitpunkt. Wenn der Empfang vom Signalempfänger befindert wird, kann eine Verzögerung von bis zu 15 Minuten auftreten.

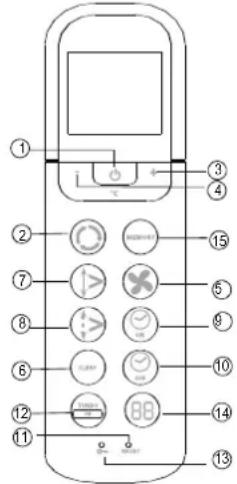

Funktionstasten auf der Fernbedienung

Abb. 1

① Ein/Aus-Taste: Wenn Sie auf diese Tastes drücken, wird das Gerät eingeschaltet. Wenn Sie erneut auf diese Tastes drücken, wird das Gerät ausgeschaltet.
② Betriebsarttaste: Jedes Mal, wenn Sie diese Taste drucken, wird eine andere Betriebsart aktiviert undDMA in der Reihenfolge: Automatik, Entfeuchten, Heizen und Nur-Geblase, siehe das folgende Schema:

③ Taste + : Wenn Sie diese Taste drücken, erhöhen Sie den Innentemperatur-Sollwert auf 30^
④ Taste - : Wenn Sie diese Taste drücken, senken Sie den Innentemperatur-Sollwert auf 17^
⑤ Geblasetaste: Mit dieser Taste wahren Sie die Geblasegeschwindigkeit. Jedes Mal, wenn Sie diese Tastes drücken, wird eine andere Geblasegeschwindigkeit aktiviert und darüber in der Reihenfolge: AUTOMATIK, NIEDRIG, MITTEL, HOCH und dann wieder Automatik. Wenn Sie Automatik- oder Entfeuchtungsbetrieb wahren, wird die Geblasegeschwindigkeit automatisch geregelt, d.h. Sie konnen sie nicht einstellen.
⑥ Schlaftaste: Drucken Sie auf diese Taste, um die Energiesparfunktion einzuschalten. Drucken Sie erneut auf die Taste, um diese Funktion auszuschalten. Diese Funktion kann nur in Kombination mit Kuhl-, Heiz- oder Automatikbetrieb [COOL, HEAT und AUTO] benutzt werden und sorgt damit, dass die angeheme Temperature für Sie aufrechterhalten wird. ACHTUNG: Wenn Sie eine andere Taste drucken, während das Gerät im Schlafbetrieb ist, wird der Schlafbetrieb aufgehoben.
⑦ Schragstellungstaste: Drucken Sie auf die Schragstellungstaste, um die Schragstellung zu aktivieren. Wenn Sie erneut auf diese Tastes drucken, wird diese Funktion ausgescheltet.
⑧ Luftrichtungstaste: Wenn Sie auf diese Taste drucken, andern Sie den Schragstellungswinkel der

D

Lamellen. Die Stellung der Lamellen ändert sich bei jedem Drücken um 6^ . Wenn die Lamellen auf einen bestimmten Winkel gestellt werden, der die Kuhl und Heizwirkung des Klimagerats beeinflussen wurde, wurde sich die Schragstellung automatischändern. Wenn diese Taste gedrückt wird, erscheidt kein Symbol in der Anzeige.

⑨ Taste Schaltuhr EIN: Wenn Sie auf diese Taste drücken, aktivieren Sie die Zeitfolge für das automatische Einschalten. jeder Tastendruck erhöht die automatische Zeiteinstellung in Schritten von 30 Minuten. Wenn die Einstellzeit auf 10 Std. stehen, erhöht jeder Tastendruck die automatische Zeiteinstellung in Schritten von 60 Minuten. Wenn Sie das automatische Zeitprogrammlöschen wollen. Drücken Sie weiterhin auf die Taste, bis 0.0 angezeigt wird.
Taste Schaltuhr AUS: Wenn Sie auf diese Taste drücken, aktivieren Sie die Zeitfolge für das automatische Ausschalten. jeder Tastendruck erhöht die automatische Zeiteinstellung in Schritten von 30 Minuten. Wenn die Einstellzeit auf 10 Std. stehen, erhöht jeder Tastendruck die automatische Zeiteinstellung in Schritten von 60 Minuten. Wenn Sie das automatische Zeitprogrammlöschen wollen. Drücken Sie weiterhin auf die Taste, bis 0.0 angezeigt wird.
Rückstelltaste: Wenn Sie die eingelassene Rückstelltaste drücken, können Sie alle aktuellen Einstellungen aufheben und den Regler wieder auf die Ausgangswerte zurückstellen.
② Frostvorbeugungstaste/Turbotaste: Wenn Sie diese Taste drucken, während das Klimagerät im Kuhlbetrieb ist, wird die Kuhlleistung erhöht. Durch erneutes Drucken dieser Taste schalten Sie die Turbofunktion wieder aus. Wenn Sie diese Taste drucken (> 2 Sekunden), schaltet das Gerät auf den Frostvorbeugungsbetrieb um. In dem Fall beachtet das Gerät die Innentemperatureinstellung nicht, sondern stellt die Innentemperatur auf 8^ ein. Auf diese Weise wird während kalten Perioden Frost in Ihr hem Verhinder, während der Energieverbrauch des Geräts optimal gering ist. Wenn dieser Betrieb eingestellt wurde, erscheint auf dem Display des Innengerats „FP". Diese Taste kann nur im Heizbetrieb betätig werden. Wenn Sie den Frostvorbeugungsbetrieb wieder verlassen möchten, drucken Sie einfach noch einmal auf die Taste.
③ Feststelltaste: Wenn Sie die eingelassene Feststelltaste [LOCK] drücken, können Sie alle aktuellen Einstellungen festsetzen. Die Fernbedienung reagiert dann nur noch auf die Feststelltaste. Drücken Sie erneut auf die Taste, um die Feststellfungtion auszuschalten.
(4) Leuchtdiodenanzeigetaste: Wenn Sie diese Taste drücken, schaltet sich die digitale Anzeige im Klimagerät aus. Drücken Sie erneut auf diese Taste, um die Anzeige wieder zu aktivieren (gilt nicht für Geräte, die nicht mit dieser Funktion ausgerüstet sind).
⑤ Speichertaste (Memory): Um die Fabrikseinstellungen wieder herzustellen oder eine gespeicherte Einstellung abzurufen.

• Falls die Fernbedienung vom Verbraucher noch nicht programmiert worden ist, sind die Fabrikseinstellungen für Memory: Automatikbetrieb bei 24^ , automatische Ventilatorgeschwindigkeit. Das Gerät schaltet auf diese Einstellungen, wenn die Speichertaste gedrückt wird.

• Wenn der Verbraucher die Einstellungen nach Wunsch geändert hat (z. B. heizen, niedrigere Geblasegeschwindigkeit und 25^ ), kann die Fernbedienung diese Einstellung speichern indem die Speichertaste (Memory) länger als 2 Sekunden gedrückt wird.

• In jeder beliebigen Einstellung des Innengerätes, kann die Speichereinstellung abgerufen werden, indem die Speichertaste gedrückt wird (<2 Sekunden).

Funktionstasten auf der Fernbedienung

D

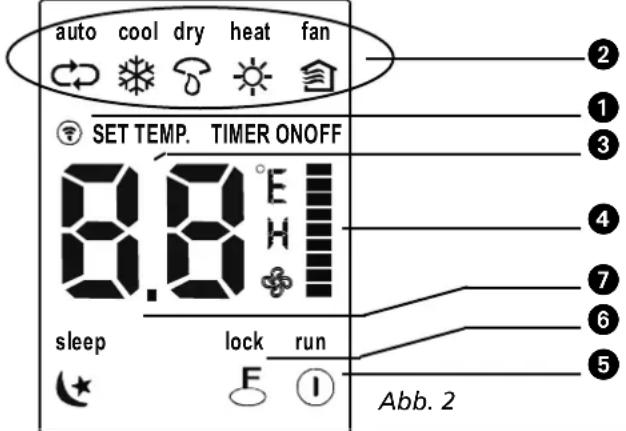

Anzeigenfeld

① Sendeleuche: These Leuchte brennt, während die Fernbedienung Signale zum Gerät sendet.
② Betriebsstandsanzeige: Sie konnen die Betriebsarttaste drucken, um die aktuelle Betriebsart aufzurufen: Automatik Kuhlen, Tocknen, Heiden (nicht zur Modelle die nur Kuhlen), Geblase.
③ Temperatur/ Schaltuhranzeige: Hier wird die eingestellte Temperatur angezeigt (17^ 30^) . Wenn das Gerät im Belüftungsbetrieb ist, ist die Anzeige leer. Während des Schaltuhrbetriebs werden hier die Ein- und Ausschalteinstellungen der Schaltuhr angezeigt.
④ Bezeichnung der Geblasegeschwindigkeit: Über die Geblasegeschwindigkeitstaste [FAN SPEED] konnen Sie die gewünschte Geblasegeschwindigkeit (Automatik - niedrig - mittel - hoth ) einstellten. Die gewählte Einstellung wird auf der Flüssigkrystallanzeige angezeigt. Dies gilt nicht für den Automatikbetrieb! Im Betriebsstand Dry oder Fan steht die Geblasegeschwindigkeit auf Automatik.
⑤ Ein/Aus-Anzeige: Dieses Symbol entscheid, wenn das Gerät eingeschaltet ist, und erlischt wieder, wenn das Gerät ausgeschaltet wird.
⑥ Anzeige „LOCK": Die Meldung „LOCK" entscheid, wenn die Einstellungen durch das Drücken der Feststelltaste festgesetzt werden.
⑦ Anzeige „SLEEP“: Die Meldung „SLEEP“ erscheint, wenn die Sleep-Taste gedrückt wird, und erlischt wieder, wenn diese Taste nochmals betätig wird.

HINWEIS

Der Deutlichkeit halber sind in Abb. 2 alle Leuchten abgebildet. Beim tatsächlichen Betrieb erschreiben nonetheless nur die jeweils aktiven Funktionselemente in der Anzeige.

Bedienung der Fernbedienung

Einlagen der Batterien / Batteriewechsel

Verwenden Sie zwei Alkalitrockenbatterien (AAA/LR03).

Benutzen Sie keine aufladbaren Batterien.

1. Entfernen Sie den Deckel des Batteriefachs an der Rückseite der Fernbedienung, indem Sieihn in Richtung des Pfeils auf dem Deckelziehen.
2. Legen Sie neue Batterien ein und achten Sie darauf darauf auf, dass Plus- und Minuspol (+) und (-) der Batterien richtig herum liegen.
   3 Setzen Sie den Deckel wieder ein, indem Sie ihn wieder in die Ausgangsstellung zurückschieben.

HINWEIS

• Wenn die Batterien entfernt werden, löscht die Fernbedienung alle Einstellungen. Nachdem die Batterien gewechselt wurden, muss die Fernbedienung neu programmiert werden.
• Verwenden Sie beim Batteriewechsel keine alten Batterien oder Batterien eines anderen Typs. Dies konnte die einwandfrei Funktion der Fernbedienung beeinträchtigen.
• Wenn Sie die Fernbedienung mehrere Wochen lang nicht benutzen, müssen Sie die Batterien herausnehmen. Anderenfalls konnte die Fernbedienung durch auslaufende Batterien beschädigt werden.
• Unter normalen Bedingungen haben Batterien eine durchschnittliche Lebensdauer von etwa 6 Monaten.
• Wechseln Sie die Batterien aus, wenn das Innengerät nicht mit einem akustischen Signal entspricht oder wenn die Übertragungsanzeige nicht aufleucht.
• Mischen Sie niemals neue und alte Batterien. Verwenden Sie niemals gleichzeitig Batterien eines unterschiedlichen Typs (z.B. Alkali und Mangandioxid).

AUTOMATIKBETRIEB

Wenn das Klimagerät betriebsbereit ist (kontrollieren Sie, ob das Gerät an einer Stromquelle angeschlossen ist und ob Strom verfügbar ist), schalten Sie den Strom ein. Dann beginnnt die Betriebsanzeige auf dem

D

Anzeigenfeld des Innengerats zu blinken.

1. Wahlen Sie Automatikbetrieb mit Hilfe der Betriebsarttaste.
2. Drücken Sie die Taste + oder -, um die gewünschte Raumtemperatur einzustellen.
3. Wenn Sie auf die Taste EIN/AUS drücken, wird das Gerät eingeschaltet. Die Betriebsleuchte auf dem Anzeigenfeld des Innengerats leuchtet dann auf. Die Betriebsart ist Automatikbetrieb. Die Geblasegeschwindigkeit wird automatisch geregelt.
4. Wenn Sie erneut auf die Taste EIN/AUS drucken, wird das Gerät ausgescheltet.

HINWEIS

• Im Automatikbetrieb kann das Klimagerät logisch zwischen der Betriebsart KühLEN, GEBLASE, HEIZEN und ENTFEUCHTEN wahlen, indem es den Unterschied zwischen der tatsächlichen Raumtemperatur und dem auf der Fernbedienung eingestellten Sollwert misst.
• Wenn Sie den Automatikbetrieb nicht als angenehm empfinden, können Sie die gewünschte Betriebsart von Hand wahren.

Betriebsarten Kühlen, HEIZEN und NUR GEBLÄSE

1. Wenn Sie den Automatikbetrieb nicht als angenehm empfinden, konnen Sie die Einstellungen von Handändern, indem Sie die Betriebsart KühLEN, ENTFEUCHTEN, HEIZEN (nur für Geräte mit Wärmepumpe) oder NUR GEBLASE wahren. Hierzu drücken Sie Taste ②.
2. Drücken Sie die Taste + oder - (3) und (4), um die gewünschte Raumtemperatur einzustellen.
3. Drücken Sie die Geblasetaste ⑤ , um den Geblasebetrieb AUTOMATIK, HOCH, MITTEL oder NIEDRIG zu wahlen.
4. Drücken Sie die Taste EIN/AUS ①. Die Betriebsleuche leuchtet auf und das Klimagerät beginnt mit den von Ihnen gewährten Einstellungen zu laufen. Wenn Sie erneut auf die Taste EIN/AUS ① drucken, wird das Gerät ausgeschaltet.

HINWEIS

Die Betriebsart NUR GEBLASE kann nicht zum Regeln der Temperatur verwendet werden. In dieser Betriebsart gelten nur die Schritte 1, 3 und 4.

ENTFEUCHTEN

1. Drücken Sie die Betriebsarttaste ② , um ENTFEUCHTEN zu wahlen.
2. Drücken Sie die Taste + oder - (3) und (4), um die gewünschte Raumtemperatur einzustellen.
3. Drücken Sie die Taste EIN/AUS ①. Die Betriebsanzeige leuchtet auf und das Klimagerät nimmt den Betrieb in der Betriebsart ENTFEUCHTEN auf. Wenn Sie erneut auf die Taste EIN/AUS ① drucken, wird das Gerät ausgeschaltet.

HINWEIS

Aufgrund des Unterschieds zwischen dem Temperatur-Sollwert des Geräts und der wirklichen Raumtemperatur, lauft das Klimagerät in der Betriebsart ENTFEUCHTEN oft automatisch ohne die Betriebsarten Kühlen und GEBLASE.

SCHALTUHR-BETRIEB

Drücken Sie die Taste Schaltuhr EIN/AUS (9 und 10), um die Ein und Ausschaltzeiten des Geräts einzustellen. Die effektive Betriebszeit, die über die Fernbedienung für die Schaltuhrfunktion eingestellt wird, ist auf einen Zeitraum zwischen 0,5 und weniger als 24 Stunden begrenzt.

1. Einstellen der Beginnzeit

1.1 Drücken Sie auf die Taste Schaltuhr EIN ⑨, dann zeigt die Anzeige der Fernbedienung ON TIMER (EIN SCHALTUHR), die zuletzt eingestellte Betriebsbeginnzeit, und das Signal „h" (Std.) erscheidt auf der Schaltuhranzeige. Sie können jetzt die Zeit für den Betriebsbeginn neu einstehen.
1.2 Drücken Sie erneut auf die Taste Schaltuhr Ein ⑨, um die gewünschte Beginnzeit für das Gerät einzustellen.
1.3 Nach dem Einstellen von Schaltuhr EIN sendet die Fernbedienung das Signal nach einer halben Sekunde Verzögerung zum Klimagerät.

2. Einstellen der Endzeit

2.1 Drücken Sie auf die Taste Schaltuhr AUS ⑩, dann zeigt die Anzeige der Fernbedienung OFF TIMER (AUS SCHALTUHR) und die zuletzt eingestellte Betriebsendzeit in Stunden erscheidt auf der Schaltuhranzeige. Sie können jetzt die Zeit für das Betriebsende neu einstellen.
2.2 Wenn Sie erneut auf die Taste Schaltuhr AUS drücken, wird die Zeit eingestellt, zu der das Gerät ausgeschaltet werden soll.
2.3 Nach dem Einstellen von Schaltuhr AUS sendet die Fernbedienung das Signal nach einer halben Sekunde Verzögerung zum Klimagerät.

Beispiel von Schaltuhreinstellung

Um das Klimagerät in 6 Stunden anfangen zu halten:

1. Drücken Sie die Timer-Taste, die letzte Einstellung an dem das Gerat einschalten sollte und das Signal "h" entscheid im Display.
2. Drücken Sie die Timer-Taste bis " 6:0h" erscheint
3. Warten Sie eine Sekunde und das digitale Dispaly zeigt die Temperatur wieder an. Die Timer ON-Anzeige erlischt und die Schaltuhreinstellung ist aktiviert.

Kombinierte Schaltuhreinstellung

(Sowohl On als OFF Schaltuhreinstellung simultan einstellen)

TIMER OFF TIMER ON

(Eingeschaltet Halt Anfang)

These Funktion lohnt sich wenn Sie das Klimagerät ausschalten möchten nach dem Sie ins Bett gegangen sind, und am Morgen wieder einschalten möchten oder wenn Sie zu Hause kommt.

Beispiel:

Um das Klimagerät über 2 Stunden auszuschalten und wieder einzustellen nach 10 Stunden.

1. Drucken Sie die TIMER OFF-Taste
2. Drücken Sie erneut die TIMER OFF-Taste bis 2.0h erscheint
3. Drucken Sie die TIMER ON-Taste
4. Drucken Sie erneut die TIMER ON-Taste bis 10.0h erscheint
5. Warten Sie eine Sekunde und das digitale Display zeigt die Temperatur wieder an. Die Timer ON OFF-Anzeige erlischt und die Schaltuhreinstellung ist aktiviert.

HINWEIS

• Wenn für die Beginnzeit und die Endzeit die gleiche Zeit eingestellt wird, wird die Endzeit automatisch um 0,5 Std. erhöht (wenn die eingestellte Zeit weniger als 10 Std. anziegt) oder um eine Stunde (wenn die eingestellte Zeit 10 Std. oder mehr anziegt).
• Wenn Sie die EIN/AUS-Zeit der Schaltuhr ändern wollen, drücken Sie einfach auf die Schaltuhrtaste und stellen die Zeit neu ein.
• Die Einstellzeit ist eine relative Zeit, d.h. dies ist die eingestellte Zeit, die von der Verzögerung der aktuellen Zeit ausgeht.

WARNING

• Sorgen Sie damit, dass keine Flüssigkeiten in die Höhe der Fernbedienung gelangen.
• Schützen Sie die Fernbedienung vor hohen Temperatures und der Einwirkung von Strahlung.
• Setzen Sie den Innenraumempfänger nie der direkten Sonneneinstrahlung aus, anderenfalls risikieren Sie, dass das Klimagerät nicht einwandfrei Funktioniert.
• Benutzen Sie niemals gleichzeitig neue und alte Batterien. Benutzen Sie niemals gleichzeitig Batterien unterschiedlichen Typs (z.B. Alkali und Mangandioxid).

F OPTIMALER BETRIEB

Damit das Gerät optimal Funktioniert, sollen den Sie folgende Punkte beachten:

• Stellen Sie die Richtung des Luftstroms richtig ein und darüber so, dass er nicht direkt auf Personen gerich-tet ist.
• Stellen Sie die Temperatur so ein, dass sie optimal angenehm ist. Stellen Sie das Gerät nicht auf außergewöhnliche Temperaturen ein.
• Schlieben Sie Türen und Fenster, Denn sonst verringert sich möglicherweise die erwünschte Wirkung.
• Wahlen Sie mit Hilfe der Taste Schaltuhr EIN auf der Fernbedienung die Zeit, zu der sich das Klimagerät einschalten soll.
• Stellen Sie keine Gegenstände in die Höhe des Luftstein oder Luftauslasses, Denn dies konnte die Wirksamkeit des Klimagerats beeinträchtigen oder es konnte sareg aufhoren zu laufen. Überzeugen Sie sich davon, dass keine Gegenstände den Luftstrom hindern. Der Luftstrom muss den gesamtten Raum ungehindert erreichen konnen. Der Luftstrom muss auch das Klimagerat ungehindert erreichen konnen.
• Reinigen Sie den Luftfilter regelmäßig, anderenfalls verringert sich möglicherweise die Kuhl- oder Heizleistung. Es empfeht sich, die Filter alle zwei Wochen zu reinigen.
• Betreiben Sie das Gerät nicht, wenn die waagerechten Lamellen geschlossen sind.

• Stellen Sie die Richtung des Luftstroms richtig ein, anderenfalls wird er als unan-genehm empfunden oder verursacht ungleichmäßige Raumtemperaturen.
• Verstellen Sie die waagerechten Lamellen mit Taste ⑧ auf der Fernbedienung.
• Verstellen Sie die senkrechten Lamellen von Hand.

Einstellen der waagerechten Richtung des Luftstroms (nach oben / unten)

Das Klimagerät stellt die Richtung des waagerechten Luftstroms automatisch der jeweiligen Betriebsart entsprechend ein.

Einstellen der waagerechten Richtung des Luftstroms

Hierzu muss das Gerät in Betrieb sein. Drücken Sie die Luftrichtungstaste ⑧auf der Fernbedienung, um die Lamellen in die gewünschte Richtung zu bewegen.

• Stellen Sie der waagerechten Richtung des Luftstroms auf die gewünschte Richtung ein.
• AnschlieBend wird der waagerechten Luftstrom automatisch in diejenige Richtung eingestellt, in die Sie die Lamellen durch Drucken der Luftrichtungstaste bewegt haben.

Einstellen der senkrechten Richtung des Luftstroms (links - rechts)

Stellen Sie die senkrechten Lamellen von Hand mit dem Hebel links bzw. rechts vom senkrechten Lamellenarm ein (je nach Modell). Wenn das Klimagerät in Betrieb ist und die senkrechten Lamellen befinden sich in einer spezifischen Position, müssen Sie den Hebel links (bzw. rechts, je nach Modell) vom Luftauslass in die gewünschte Position bringen.

VORSICHT

Passen Sie auf, dass Sie das Geblüse hinter den senkrechten Lamellen nicht berühren!

HINWEIS

Alle Abbildungen in dieser Anleitung und auf der Verpackung dienen lediglich zur Verdeutlichung. Sie konnen gingfugig von dem Klimagerät, das Sie gekauft haben, abweichen. Grundsätzlich gilt die wirkliche Form.

Einstellen der automatischen Schragstellung der Richtung des Luftstroms (nach oben / unter) Hierzu muss das Klimagerät in Betrieb sein.

• Drücken Sie auf die Schragstellungstaste ⑦auf der Fernbedienung.
• Zum Ausschalten der Funktion drücken Sie erneut die Schragstellungstaste ⑦. Drücken sie die Luftrichtungstaste ⑧, um die Lamellen in der gewündsten Position festzusetzen.

VORSICHT

• Die Luftrichtungs und Schragstellungstaten können nicht betatigt werden, wenn das Klimagerät nicht in Betrieb ist (selbst wenn die Schaltuhr auf EIN stehen).
• Betreiben Sie das Klimagerät im Kuhl oder Entfeuchtungsbetrieb nicht langere Zeit mit nach unten gerichteten Luftstrom. Anderenfalls könnte Kondensierung auf den waagerechten Lamellen auftreten, wodurch Flüssigkeit heruntertropfen wurde.
• Bewegen Sie die waagerechten Lamellen nicht von Hand. Benutzen Sie immer die Luftrichtungstaste ⑧ oder die Schragstellungstaste ⑦. Wenn Sie diese Lamellen von Hand bewegen, Funktionieren sie möglicherweise während des Betriebs nicht mehr richtig. Wenn die Lamellen nicht einwandfrei Funktionieren, müssen Sie das Klimagerätomal aus und dann wieder einschalten.
• Wenn das Klimagerät sofort nach dem Ausschalten wieder eingeschaltet wird, bewegen sich die waagerechten Lamellen möglicherweise etwa 10 Sekunden lang nicht.
• Der Öffnungswinkel der waagerechten Lamellen sollte nicht zu Klein eingestellt werden, wenn der Bereich, in dem die Luft strömen kann, zu Klein ist, könnte dies die Kuhl bzw. Heizleistung beeinträchtigen.
• Betreiben Sie das Gerät nicht, wenn die waagerechten Lamellen geschlossen sind.
• Wenn das Klimagerät (zum ersten Mal) an eine Stromquelle angeschlossen wird, erzeugen die waagerechten Lamellen möglichcherweise etwa 10 Sekunden lang ein Gerausch. Dies ist ganz normal.

H FUNKTIONSWEISE DES KLIMAGERÄTS

AUTOMATIKBETRIEB

• Wenn Sie das Klimagerät auf Automatikbetrieb (AUTO) stellen (Taste ②auf der Fernbedienung), wähl das Gerät anhand des von Ihnen eingestillten Temperatur-Sollwerts und der aktuellen Raumtemperatur automatisch Kühl, HEIZ oder Nur-GEBLASE-Betrieb.

ENTFEUCHTEN

Das Klimagerät regelt die Raumtemperatur automatisch etwa auf den von Ihnen eingestillten Temperatur-Sollwert.
- Wenn Sie den Automatikbetrieb (AUTO) nicht als angenehm empfinden, können Sie die gewünschte Betriebsart von Hand wahren.

SLEEP/SPARBETRIEB

• Wenn Sie die Schlaftaste ⑥ während des KÜHL, HEIZ oder AUTOMATIK betriebs drücken, erhöht (Kühlbetrieb) oder sentk (Heizbetrieb) das Klimagerät die Temperatur automatisch um 1^ pro Stunde. Zwei Stunden später wird der Temperatur-Sollwert erreicht und beibehalten und ist stabil für 5 Stunden. Nach 5 Stunden schaltet das Gerat sich aus. Die Geblasegeschwindigkeit wird automatisch geregelt.

ENTFEUCHTUNGSBETRIEB

• Beim Entfeuchten wird automatisch auf der Grundlage des Unterschieds zwischen dem Temperatur-Sollwert und der wirklichen Raumtemperatur der Entfeuchtungsbetrieb gewählt.
  Die Temperatur wird während des Entfeuchtens geregelt, indem der Kühlbetrieb oder der Nur-Gebäse-Betrieb aus und eingeschaltet wird. Das Gebäsegeschwindigkeit wird automatisch eingestellt.
• Bei normalem Kuhlbetrieb entfeucht das Klimagerät gleichzeitig die Luft.

HINWEIS

Beim Entfeuchtungsbetrieb des Klimagerats verringgert sich hochstwahrscheinlich auch die Raumtemperatur. Daher ist es normal, dass ein Hygrostat einen hoheren relativen Feuchtigkeitsgrad misst. Der absolute Feuchtigkeitsgrad in dem Raum wird jedoch abhängig von der Menge der in dem Raum erzeugten Feuchtigkeit (Kochen, anwesende Personen usw.) gesenkt.

I WARTUNG

WARNING

Vor dem Reinigen muss das Klimagerät ausgeschaltet und von der Stromversorgung getrennt werden.

Reinigen des Innengerats und der Fernbedienung

VORSICHT

• Reinigen Sie das Innengerät und die Fernbedienung mit einem trockenen Lappen.
• Wenn das Innengerät stark verschmutzt ist, kann ein mit kaltem Wasser angefeuchteter Lappen verwendet werden.
  Die vordere Verkleidung des Innengerats kann abgenommen und mit Wasser gereinigt werden. Wischen Sie sie dann mit einem trockenen Lappen trocken.
• Verwenden Sie zum Reinigen des Geräts keinen mit Chemikalien gehandelten Lappen bzw. ein solches Staubtuch.
• Verwenden Sie zum Reinigen kein Benzin, Verdünner, Putzmittel oder ähnliche Lösungsmittel. Diese konnten Risse oder Verformungen in der Kunststoffoberfläche bewirken.

Reinigen des Luftfilters

Ein verstopfter Luftfilter verringert die Kuhleffizienz diesen Geräts. Reinigen Sieden Filter alle 2 Wochen.

1. Hebien Sie die Verkleidung des Innengerats schrag an, bis sie einrastet.

2. Fassen Sie den Griff des Luftfilters an und haben Sie den Filter leicht an, um ihn aus dem Filterhalter herauszunehmen. Ziehen Sie ihn dann nach unter.

3. Nehmen Sie den Schirmfilter aus dem Innengerät.

4. Reinigen Sie den Schirmfilter alle 2 Wochen.

5. Reinigen Sie den Schirmfilter mit einem Staubsauger oder unter flieBendem Wasser.

6. Der schwarze Aktivkohlefilter kann nicht:gereinigt werden. Sobald der Filter verschmutzt ist, werden unangenehme Gerüche nicht mehr gefiltert. Der Filter muss dann gewechselt werden (erhaltlich bei ihrer Zibro-Verkafer). Die Filter sollen 2 Mal pro Saison gewechselt werden.

7. Der grüne 3M HAF Filter zeigt klare Signale von Verschmutzung in und auf dem Filter. kann nicht gereinigt werden. Diese Filter kann nicht gereinigt werden und muss gewechselt werden (erhältlich bij ihrem Zibro-Verkafer). Die Filter solle 2 Mal pro Saison gewechselt werden.

Neuer Filter Empfohle weweln des Filters

1. Nach dem Wiedereinsetzen des Aktivkohlefilters und 3M HAF Filters im Filterhalter kann auch der Schirmfilter wieder eingesetzt werden.
2. Überzeugen Sie sich davon, dass der Filter vollständig trocken und in einwandfreiem Zustand ist, bevor Sieihn wieder eingetzen.
3. Setzen Sie den Luftfilter wieder ein.
4. Setzen Sie den oberen Teil des Luftfilters wieder in das Gerät. Achten Sie damit darauf, dass linker und rechter Rand richtig sitzen und bringen Sie den Filter in die richtige Position.

Wartung

Wenn Sie vorhaben, das Gerät langere Zeit nicht zu benutzen, gehen Sie folgenden dermaßen vor:

1. Betätigen Sie das Geblase etwa 6 Stunden lang, damit das Innere des Geräts trocken wird.
2. Schalten Sie das Klimagerät aus und trennen Sie es von der Stromquelle. Wenn Modell S(C)3248 genutzt wird, unterbrechen Sie die Stromversorgung. Nehmen Sie die Batterien aus der Fernbedienung.
3. Das Außererat muss regelmäßig gewartet und gereinigt werden. Dies muss von einem officiellen Monteur für Klimageräte durchgeführt werden.

Kontrollen vor dem Betrieb

• Kontrollieren Sie, ob die Kabel nicht gebrochen oder getrennt sind.
• Kontrollieren Sie, ob der Luftfilter eingesetzt ist.
• Kontrollieren Sie, ob der Luftauslass womöglich blockiert ist, falls das Klimagerät langere Zeit nicht benutzt wurde.

VORSICHT

• Achten Sie daraufuf, dass Sie die Metallteile des Geräts beim Herausnahmen der Filter nicht berühren. Sie können sich an scharfen Metallkanten verletzen.
• Reinigen Sie das Innere des Klimagerats nicht mit Wasser. Wasser kann die Isolierung zerstoren, wodurch die Möglichkeit eines elektrischen Schlags besteht.
• Vor dem Reinigen des Geräts, müssen Sie sich davon überzeugen, dass der Strom ausgescheltet und der Sicherungsautomat deaktiviert ist.

Während des normalen Betriebs kann Folgendes eintreten.

1. Schutzvorrichtung des Klimagerats

Kmpressorschutz

• Der Kompressor kann nach dem Anhalten 3 Minuten lang nicht anlaufen.

Anti-Kaltluft

• Das Gerät ist so ausgelegt, dass es im Heizbetrieb keine Kaltluft abbläst, wenn sich der Wärmetauscher des Innengerats in einer der folgenden drei Situationen befindet und der Temperatur-Sollwert noch nicht erreicht ist.

A. wenn der Heizbetrieb gerade begonnen hat.
B. beim Abtauen.
C. während des Heizens bei niedrigerer Temperatur.

Abtauen

• Auf dem Außeragerität kann sich während des Heizzyklus bei niedriger Außentemperatur und hoher Luftfeuchtigkeit Eis bilden, was zu einer verringerten Heizeffizienz des Klimagerats führt.
• Wahrend thesez Zustands unterbricht das Klimagerät den Heizbetrieb regelmäßig und beginnnt automatisch mit dem Abtauen.
  Die Abtauzeit schwankt je nach AuBentemperatur und Menge des Eises auf dem AuBengerät zwischen 4 und 10 Minuten.

2. WeiBer Nebel aus dem Innengerat.

• Beim Kuhlbetrieb in Innenräumen mit hohem relativen Feuchtigkeitsgrad kann durch einen starken Temperaturunterschied zwischen dem Luftteinlass und dem Luftauslass freiBer Nebel austreten.
• Wenn das Klimagerät nach dem Abtauen wieder den Heizbetrieb aufnimmt, kann durch beim Abtauen entwickelten Feuchtigkeit weißer Nebel austreten.

3. Geringfugige Geräusches des Klimagerats.

• Wenn der Kompressor lauft oder gerade aufgehört hat zu laufen, horen Sie möglicherweise ein tiefes Zischen. Dieses Gerausch wird durch das Kaltemittel erzeugt, das stromt oder aufhält zu stromen.
• Wenn der Kompressor lauft oder graede aufgehört hat zu laufen, horen Sie möglicherweise ein tiefes Quietschen. Dies entsteht durch die Wärmeausdehnung und Kältezusammenziehung der Kunststoffe im Gerät bei einer Temperaturänderung.
• Beim ersten Einschalten des Stroms hört man möglicherweise die Lamellen, die ihre Ausgangsposition einnehmen.

4. Staub wird aus dem Innengerät herausgeblasen.

• Dies ist gaz normal, wenn das Klimagerät längerere Zeit nicht benutzt wurde bzw. bei der ersten Benutzung des Geräts.

5. Merkwürdiger Geruch aus dem Innengerät.

• Dies liegt darüber, dass das Innengerät von Baumaterial, Möbeln oder Rauch eingedrungene Gerüche abgibt.

• Das Klimagerät schaltet vom Kuhl- oder Heizbetrieb auf den Nur-Geblase-Betrieb um.

• Wenn die Innentemperatur den Temperatur-Sollwert des Klimagerats erreicht, halt der Kompressor automatisch an und das Klimagerat schaltet auf Nur-Geblase-Betrieb um. Der Kompressor lauft wieder an, wenn die Innentemperatur im Kuhlbetrieb über den Sollwert ansteigt oder im Heizbetrieb unter den Sollwert sinkt.

• Auf dem Innengerät kann sich beim Kühlen bei einem hohen relativen Feuchtigkeitsgrad (relativer Feuchtigkeitsgrad von über 80%) Tropfwasser absetzen. Stellen Sie in dem Fall die waagerechten Lamellen auf die große Luftauslassöffnung und stellen die Geblasegeschwindigkeit auf HOCH.

8. Heizbetrieb

• Das Klimagerät saugt Wärme vom Außengerät an und lassst sie beim Heizen über das Innengerät austreten. Wenn die Außentemperatur sinkt, nimmt also auch die vom Klimagerät angesaugte Wärme entsprechend ab. Gleichzeitig steigt die Wärmelast des Klimagerats durch den stärkeren Unterschied zwischen Innen und Außentemperatur. Wenn das Klimagerät keine angenehme Temperatur bewirken kann, empfeht es sich, ein zusätzliches Heizgerät zu verwenden.

9. Automatische Neustartfunktion

• Ein Stromausfall während des Betriebs legt das Gerät vollkommen still.

Das Klimagerät verfügbar über die automatische Neustartfunktion. Sobald wieder Spannung anliegt, sorgt diese Funktion davon, dass das Gerät automatisch wieder mit allen vorherigen Einstellungen, die)namlich gespeichert wurden, anlauft.

10. Kältemittel-Leckortung

• Die Klimaanlage verfügbar über ein System zur Kaltemittel-Leckortung.

Wenn die AuBeneinheit einen Mangel an Kätemittel feststellt, stoppt die Klimaanlage und zeigt die Inneneinheit auf der Anzeige den Alarm EC.

Wenn dieser Alarm auftritt, starten Sie die Klimaanlage nicht neu, sondern wenden Sie sich an Ihrren Lieferanten.

Störungen und Abhilfe

STÖRUNG

Wenne eine der folgenden Störungen auftritt, müssen Sie das Klimagerät unverzüglich ausschalten. Trennen Sie es von der Stromquelle und wenden Sie sich an ihren Handler.

Die Sicherung brennt halten durch oder der Sicherungsautomat schaltet das Gerät halten aus.
- Eindringen von Fremdgegenständen oder Wasser in das Klimagerät.
Die Fernbedienung Funktioniert nicht oder nicht normal.
- Eine andere ungewöhnliche Situation.
- Die Betriebsanzeige blinkt 5 Mal jeder Sekunde, selbst nachdem der Netzstrom getrennt und wieder angeschlossen wurde. Selfest nachdem der Netzstrom getrennt und wieder angeschlossen wurde.

StörungUrsacheAbhilfe
Das Gerät springt nicht an.	Stromausfall Warten Sie, bis wieder Strom flieBt.
	Stecker des Geräts möglicherweise nicht in der Steckdose.	Kontrollieren Sie, ob der Stecker fest in der Wandsteckdose steckt.
	Sicherung möglicherweise durchgebrannt.	Ersetzen Sie die Sicherung / setzen Sie das Relais darüber / setzen Sie den Sicherungsautomaten darüber.
	Batterie in der Fernbedienung möglicherweise leer.	Legen Sie eine neue Batterie ein.
	Der Abstand von der Fernbedienung zum Empfänger am Innengerät ist über 6 bis 7 m oder es befinden sich Gegenstände zwischen der Fernbedienung und dem Empfänger.	Verringern Sie die Entfernung. Entfernen Sie eventuell die Gegenstände. Richten Sie die Fernbedienung auf den Empfänger am Innengerät.
	Die mit der Schaltuhr eingestellt Zeit ist falsch.	Warten Sie oder löschen Sie die Einstellung der Schaltuhr.
Einheit stoppt und startet nicht mehr.	Eventueller Kältemittelmangel Wenden Sie	sich an ihren Lieferanten.
Gerät kühlt bzw. heizt den Raum nicht richtig, obgleich Luft aus dem Klimagerät strömt.	Unzulässige Temperatureinstellung	Stellen Sie die richtige Temperatur ein Ausfuhrliche Hinweise entnahmen Sieitte Abschnitt E „Fernbedienung".
	Luftfilter verstopft. Reinigen Sie den Luftfliter.
	Türen oder Fenster im Raum geöffnet. Schlüften Sie die Türen bzw. Fenster.
	Luftein- oder -auslass von Innen- oder Außererät verstopft.	Beseitigen Sie die Hindernisse und schalten Sie das Gerät dann wieder ein.
	3-Minuten-Verzögerungsschutz des Kompressors ausgelöst.	Warten Sie.
	Abtauen des Außererät wird durchgeführt.
Geblasegeschwindigkeit leist sich nicht ändern	Klimagerät im Automatikbetrieb.	Geblasegeschwindigkeit lassst sich nur in den Betriebsarten HEIZEN, Kühlen und GEBLASE ändern.
	Klimagerät im Entfeuchtungsbetrieb.
Zeitanzeige wird nicht angezeigt	Klimagerät im Geblasebetrieb.	Im Geblasebetrieb lassst sich die Temperatur nicht einstellen.

Wenn die Störung nicht behoben wurde, wenden Sie sichitte an ihren Handler. Nennen Sie ihm das Modell des Gerats und schildern Sie ihm ausfuhrlich die Störung.

HINWEIS

Die Reparatur des Gerätsarf nur von einem offiziellen Monteur fur Klimageräte ausgehruht werden.

L GARANTIEBEDINGUNGEN

Die Klimaanlage wird mit einer 48 monatigen Garantie auf den Kompressor und einer 24 monatigen Garantie auf sonstige Komponenten, die am Kaufdatum beginnnt. Hierbei gelten folgende Regel:

1. Wir weisen ausdrücklich jegliche künftige Ansprüche zurück, einschließlich Ansprüche für Kollateralschäden.
2. Reparaturen oder das Austauschen von Teilen innerhalb der Garantiefrist bewirkt keine Verlängerung der Garantie.
3. Die Garantie wird nichtig, wenn Modifizierungen irgendeiner Art vorgenommen, andere als Originalteile eingesetzt wurden oder Reparaturen von Dritten ausgeführrt werden.
4. Teile, die dem normalen Verschleib unterliegen, wie der Filter, sind von der Garantie ausgenommen.
5. Die Garantie gilt nur bei Vorlage der mit dem Datum versehenen Originalrechnung und vorausgesetzt, es wurden keine Änderungen vorgenommen.
6. Die Garantie gilt nicht für Schäden, die durch Nachlüssigkeit oder durch Handlungen entstanden sind, die von den in dieser Anleitung beschrieben Handlungen abweichen.
7. Transportkosten und das Transportrisiko für die Klimaanlage oder deren Teile gehen grundsätzlich zu Lasten des Käufers.
8. Schaden, die dadurch entstanden sind, dass keine geeigneten Filter verwendet wurden, fallen nicht unter die Garantie.
9. Verlust von Kältemittel bzw. austretendes Kältemittel durch unsachgemäßes Anschlieben bzw. Trennen der Geräte bzw. durch Anschlieben bzw. Trennen der Geräte durch nicht qualifizierte Personen fällt nicht unter die Garantiebedingungen für diesen Produkt. Schäden an Geräten, die nicht den örtlichen Vorschriften bzw. Gesetzen und nicht den Vorschriften in dieser Anleitung zufolge eingebaut, angeschlossen bzw. getrennt wurden, fallen nicht unter die für diesen Produkt geltenden Garantiebestimmungen.

Wenden Sie sich wegen Reparaturen an ihren Handler, wenn Sie in dieser Anleitung keine Abhilfe finden. In dem unwahrscheinlichen Fall, dass das Gerät getrennt werden muss, müssen Sie dafür sorgen, dass dies ausschließlich von einem autorisierten Fachmann gemäß den örtlich geltenden Vorschriften und Gesetzen erfolgt.

Model		S 3225	SC 3225 S 3231	SC 3231 S 3248			SC 3248
Art des Klimageräts		Klimagerät mit Wandbefestigung	Klimagerät mit Wandbefestigung	Klimagerät mit Wandbefestigung	Klimagerät mit Wandbefestigung	Klimagerät mit Wandbefestigung	Klimagerät mit Wandbefestigung
Kühleistung nominal (min - max)*	W	2500 (820 - 3370)	2500 (790 - 3280)	3100 (880 - 4040)	3100 (850 - 3920)	4800 (1470 - 6150)	4500 (1320 - 5530)
EE-Klasse*		A	A	A	A	A+	A+
Energetischer Wirkungsgrad (SEER)*		5.5	5.3	5.4	5.1	5.6	5.6
Heizleistung nominal (min - max)*	W 2900	820 - 3460) 2700 (800 - 3350)		3300 (880 - 4160)	200 (850 - 4050) 4900 (1520 - 6590)		4900 (1470 - 6390)
Heizleistungsklasse		A	A	A	A	A	A
Leistungszahl (SCOP)*		3.4	3.4	3.4	3.4	3.4	3.4
Entfeuchtungsleistung ** / ***	L / 24 h	24	24	26	26	41	41
Stromverbrauch beim Kühlen	kW	0.92	0.92	1.10	1.11	1.77	1.77
Stromverbrauch beim Heizen	kW	0.92	0.92	1.15	1.15	1.50	1.50
Jährlicher Energieverbrauch Kühlen / Heizen	kWh	165 / 1187	175 / 1210	199 / 1373	222 / 1374	303 / 2000	281 / 2018
Stromversorgung	V / Hz / Ph	230~ / 50 / 1	230~ / 50 / 1	230~ / 50 / 1	230~ / 50 / 1	230~ / 50 / 1	230~ / 50 / 1
Nennstrom beim Kühlen / Heizen	A	4 / 4	4 / 3.8	4.8 / 5.0	4.8 / 5.0	7.7 / 6.5	7.7 / 6.5
Höchststrom.	A	9	9	11	11	12	12
Luftstrom **	m3/h	500/450/400	400/350/320	550/440/380	500/400/350	800/750/610	730/680/560
Für Räume von bis zu **	m3	60-85	60-85	80 - 100	80 - 100	125 - 145	125 - 145
Geeignete Regionen (W/A/C)		W / A / C	W / A / C	W / A / C	W / A / C	W / A / C	W / A / C
Kompressorart		Kreiskolben	Kreiskolben	Kreiskolben	Kreiskolben	Kreiskolben	Kreiskolben
Geblasegeschwindigkeiten		3	3	3	3	3	3
Thermostatbereich	°C	0 - 50	0 - 50	0 - 50	0 - 50	0 - 50	0 - 50
Betriebsbereich	°C	-15 - +30	-15 - +30	-15 - +30	-15 - +30	-15 - +30	-15 - +30
Bedienelemente von Hand / mechanisch / elektronisch		elektronische Fernbedienung	elektronische Fernbedienung	elektronische Fernbedienung	elektronische Fernbedienung	elektronische Fernbedienung	elektronische Fernbedienung
Fernbedienung Ja / Nein		J	J	J	J	J	J
Luftfilterarten		Sieb, Aktivkohe, 3M HAF	Sieb, Aktivkohe, 3M HAF	Sieb, Aktivkohe, 3M HAF	Sieb, Aktivkohe, 3M HAF	Sieb, Aktivkohe, 3M HAF	Sieb, Aktivkohe, 3M HAF
Art / Menge des Kältemittels	K / g	R410A / 730	R410A / 700	R410A / 800	R410A / 800	R410A / 1250	R410A / 1250
GWP des Kältemittels		1975	1975	1975	1975	1975	1975
Kältemittelohrdurchmesser Flüssigkeit - Gas	mm	6.35 / 9.53	Schnellkupplung	6.35 / 9.53	Schnellkupplung	6.35 / 12.7	Schnellkupplung
Normaler Ansaug- / Ausströmdruck (max)	bar	8 / 26 (15 / 42)	8 / 26 (15 / 42)	8 / 26 (15 / 42)	8 / 26 (15 / 42)	8 / 26 (15 / 42)	8 / 26 (15 / 42)
Maße Innengerät (B x H x T)	mm	710x250x190 710x250x190 790x275x96			790x275x196 930x275x198		930x275x198
Maße Außererät (B x H x T)	mm	780x540x250 780x540x250			780x540x250 780x540x250 760x590x285		760x590x285
Nettogewicht Innengerät	kg	7	13	8	14	9	14
Nettogewicht Außererät	kg	30	30	30	30	35	35
Bruttogewicht Innengerät	kg	9	15	10	16	12	19
Bruttogewicht Außererät	kg	32	32	32	32	37	37
Schallleistung Innengerät****	dB(A)	53	53	54	54	57	58
Schallleistung Außererät****	dB(A)	62	62	61	61	65	65
Schutzklasse Innengerät	IP	IP20	IP20	IP20	IP20	IP20	IP20
Schutzklasse Außererät	IP	IP24	IP24	IP24	IP24	IP24	IP24
Sicherungen		T3.15A / 250V	T3.15A / 250V	T3.15A / 250V	T3.15A / 250V	T3.15A / 250V	T3.15A / 250V

• EN 14511-2011/En 14825
  Annaherungswert
  * Entfeuchtung bei 32 °C, 80 % RF
  *** EN 12108-2008

Elektroartikel und Batterien gehoren nicht in den Hausmull. Wenn möglich sollenen sie recycliert werden. Erkundigen Sie sich bei der Behörde oder bei ihrem Handler nach den entsprechenden Märglichkeiten.

Umweltinformationen: Dieses Gerät enthalt im Kyoto-Protokoll abgedeckte fluorierte Treibhausgase. Es damit nur von geschulten Fachleuten gewartet oder auseinandergenommen werden.

Dieses Gerät enthalt die in der obigen Tabelle aufgeführte Menge des Kältemittels R410A. Lassen Sie das R410A nicht in die Atmosphäre entweichen. R410A ist ein fluoriertes Treibhausgas mit einem Treibhauspotenzial = 1975.

Internet:

Sie konnen die aktuellste Version der Bedienungsanleitung unter www.zibro.com herunterlagen.

Kaere kunde,

9. Automatisch genstartsfunktion

Kontroller ffolgende forenheten kobles til:

4. Er kommt stof uit de binnenunit.

9. Automatische herstart.

Kontroller färe drift

9. Automatisch omstartsfunktion.
