BRUGSANVISNING TS 27 ZIBRO

Til lykke med anskaffelsen af Deres klimaanlæg. De har købt et kvalitetsprodukt, som De vil have glæde af i mange år, såfremt De bruger klimaanlægget med omtanke. Læs derfor først denne brugsanvisning, så De opnår en optimal levetid for Deres klimanlæg. På vegne af fabrikanten giver vi Dem 24 måneders garanti på alle forekommende materiale- og fabrikationsfejl. Vi ønsker, at De får stor glæde af Deres

klimaanlæg.

Med venlig hilsen

PVG Scandinavia A/S

Kundeservice

1. LÆS F∅RST BETJENINGSVEJLEDNINGEN

2. I TVIVLSTILFÆLDE HENVEND DEM TIL DERES FORHANDLER

INDHOLDSFORTEGNELSE

C Før ibrugtagning side 26

D Anvisninger om installation side 27

E Anvisninger om brugen side 34

H Afhjælpe problemer side 40

I Garantibetingelserne

side 41

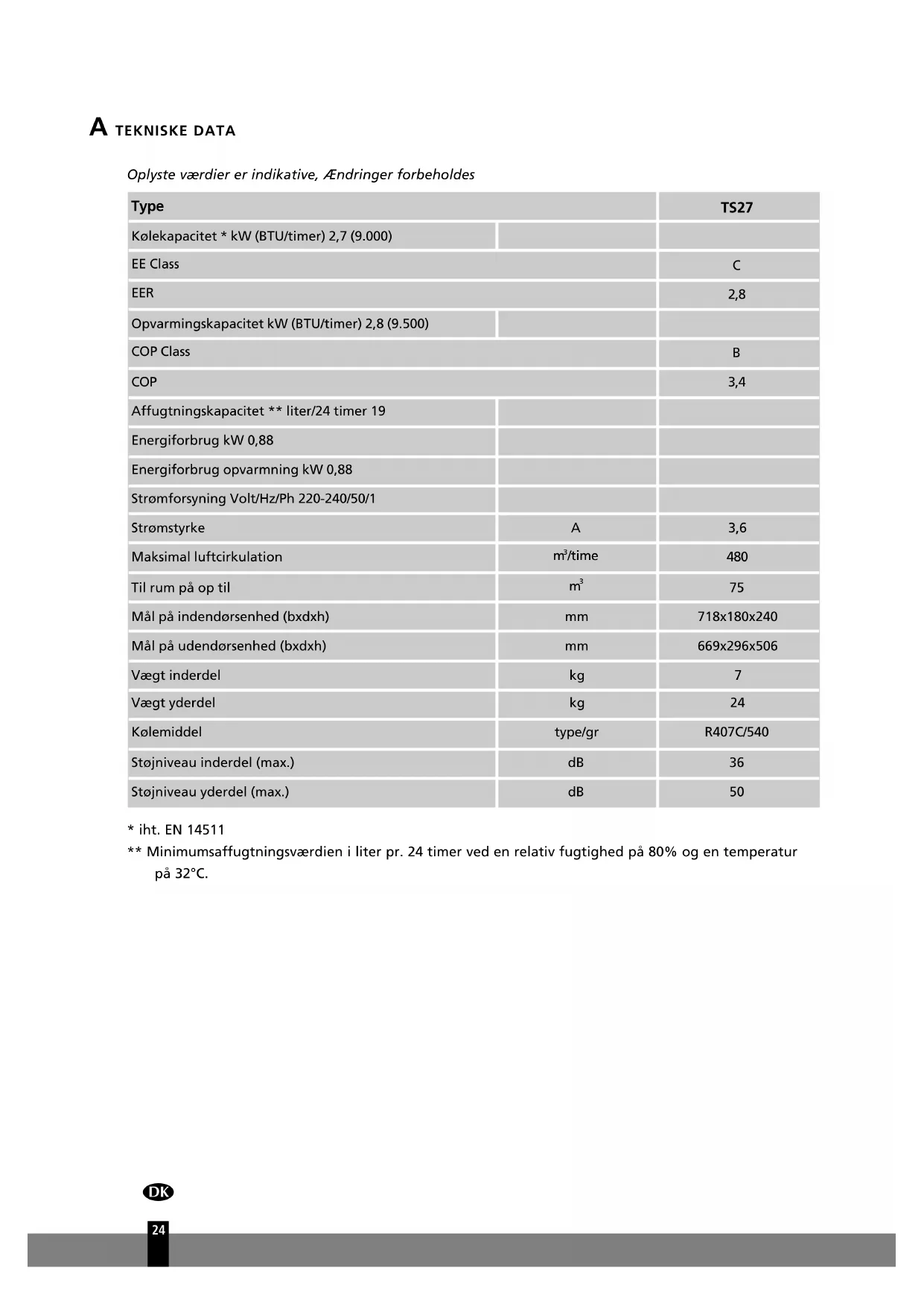

Oplyste værdier er indikative, Ændringer forbeholdes

Type		TS27
Kølekapacitet * kW (BTU/timer) 2,7 (9.000)
EE Class		C
EER		2,8
Opvarmingskapacitet kW (BTU/timer) 2,8 (9.500)
COP Class		B
COP		3,4
Affugtningskapacitet ** liter/24 timer 19
Energiforbrug kW 0,88
Energiforbrug opvarmning kW 0,88
Strømforsyning Volt/Hz/Ph 220-240/50/1
Strømstyrke	A	3,6
Maksimal luftcirkulation	m^3/time	480
Til rum på op til	m^3	75
Mål på indendørsenhed (bxdxh)	mm	718x180x240
Mål på udendørsenhed (bxdxh)	mm	669x296x506
Vægt inderdel	kg	7
Vægt yderdel	kg	24
Kølemiddel	type/gr	R407C/540
Støjniveau inderdel (max.)	dB	36
Støjniveau yderdel (max.)	dB	50

* iht. EN 14511
** Minimumsaffugtningsværdien i liter pr. 24 timer ved en relativ fugtighed på 80% og en temperatur på 32°C.

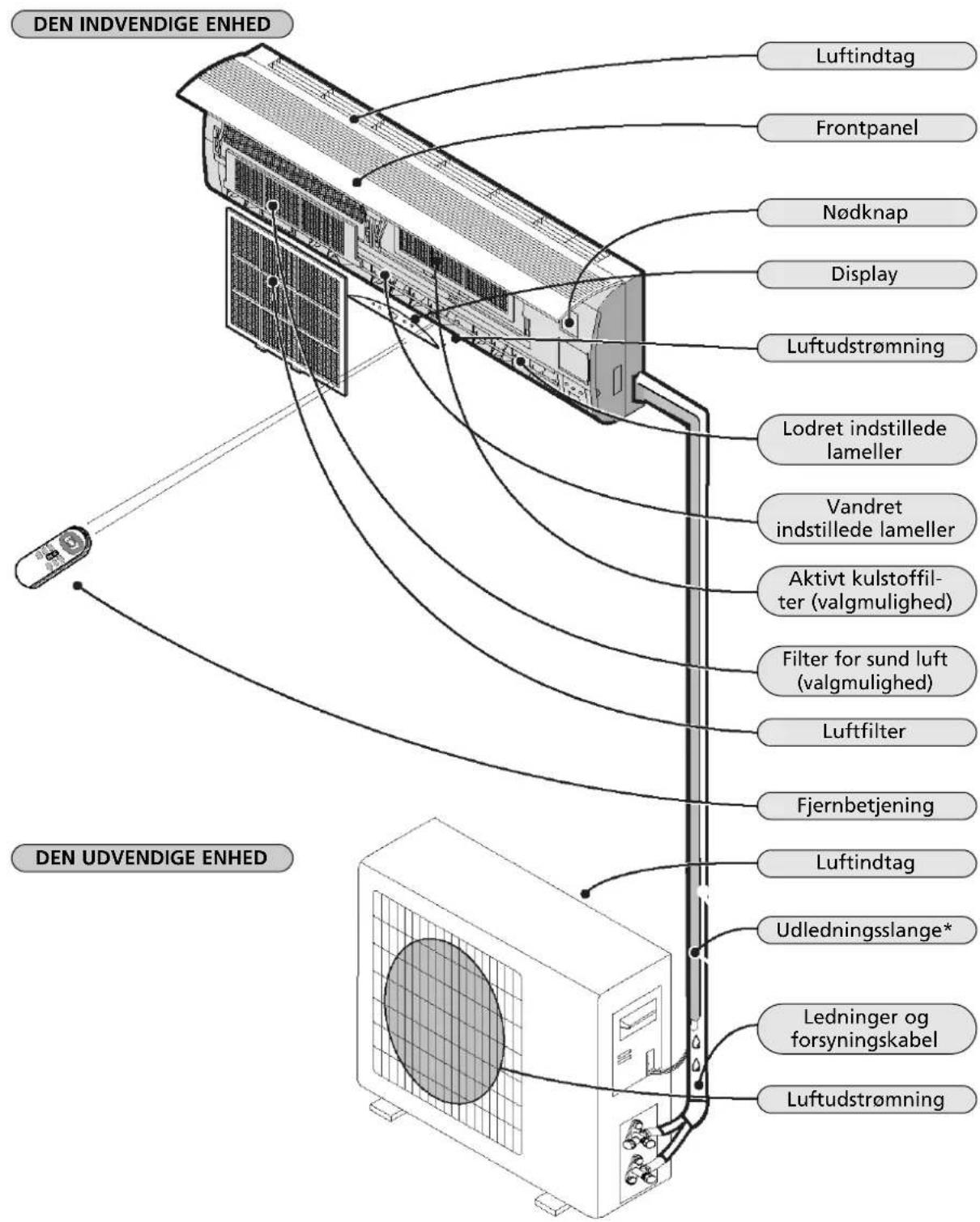

B DELE

DEN INDVENDIGE ENHED Luftindtag Frontpanel Nødknap Display Luftudstrømning Lodret indstillede lameller Vandret indstillede lameller Aktivt kulstofffilter (valgmulighed) Filter for sund luft (valgmulighed) Luftfilter Fjernbetjening Luftindtag Udledningsslange* Ledninger og forsyningskabel Luftudstrømning DEN UDVENDIGE ENHED

Illustrationerne i denne brugsanvisning er baseret på en standardmodel. Den airconditioner, du har købt, kan være en anden model.

* Bemærkning: Udledning af kondensvand under AFK∅LING eller T∅RRING

C F∅R IBRUGTAGNINGEN

Før denne airconditioner tages i brug, skal følgende kontrolleres og indstilles.

Indstilling af fjernbetjening

Fjernbetjeningen er fra fabrikken IKKE indstillet til funktionen kun at køle eller varme, disse funktioner skal du selv indstille.

Hver gang når batterierne til fjernbetjeningen er blevet udskiftet, blinker pilen for "Heat" eller "Cool" på displayet på fjernbetjeningen.

Afhængigt af, hvilken type airconditioner du har købt, skal fjernbetjeningen indstilles som følger:

Tryk på en vilkårlig knap, hvis pilen for "Heat" blinker, varmepumpen er indstillet.

Tryk på en vilkårlig knap, hvis pilen for "Cool" blinker, kun afkøling er indstillet.

Hvis du ikke trykker på en vilkårlig knap inden 10 sekunder, indstilles fjernbetjeningen automatisk på var- mepumpen. Type TS27 er udstyret med en varmepumpe.

Når fjernbetjeningen er indstillet på Kun Afkøling, kan opvarmningsfunktionen IKKE indstilles med fjernbetjeningen.

Sikkerhedsforskrifter

• Brug den rigtige strømforsyning (se typepladen) for at undgå alvorlige fejl, fare eller brand.
• Sørg for, at strømafbryderen eller stikket ikke bliver snavset. Stik/strømafbryder skal tilsluttes til forsyningskablet af en fagmand, utilstrækkelig kontakt kan give elektriske stød eller brand.

- Sluk ikke for apparatet med strømafbryderen eller ved at trække stikket ud af stikkontakten, da dette kan forårsage gnister og brand.

- Der må ikke bindes knuder på forsyningskablet eller trækkes i det, da kablet kan blive beskadiget eller knække og forårsage et elektrisk stød eller brand.

- Stik aldrig en stok eller lignende ind i apparatet. Ventilatoren kører rundt med høj hastighed og kan forårsage kvæstelser.

- Det er dårligt for helbredet, hvis den kolde luftstrøm i længere tid er rettet mod dig. Det tilrådes at lade luftstrømmen strømme frit ud i værelset.

- I tilfælde af fejl skal apparatet slukkes med fjernbetjeningen, inden du trækker stikket ud af stikkontakten.

- Foretag ikke selv reparationer. Forkert udførte reparationer kan forårsage elektrisk stød osv.

- Gaskomfurer og -ovne må ikke anbringes i luftstrømmen.

- Knapperne må ikke betjenes med våde hænder.

- Anbring ingen genstande udvendig på apparatet.

- Brugeren er ansvarlig for at lade en autoriseret installatør udføre jordforbindelsen i overensstemmelse med lokale forskrifter og bestemmelser.

ANVISNINGER OM INSTALLATION

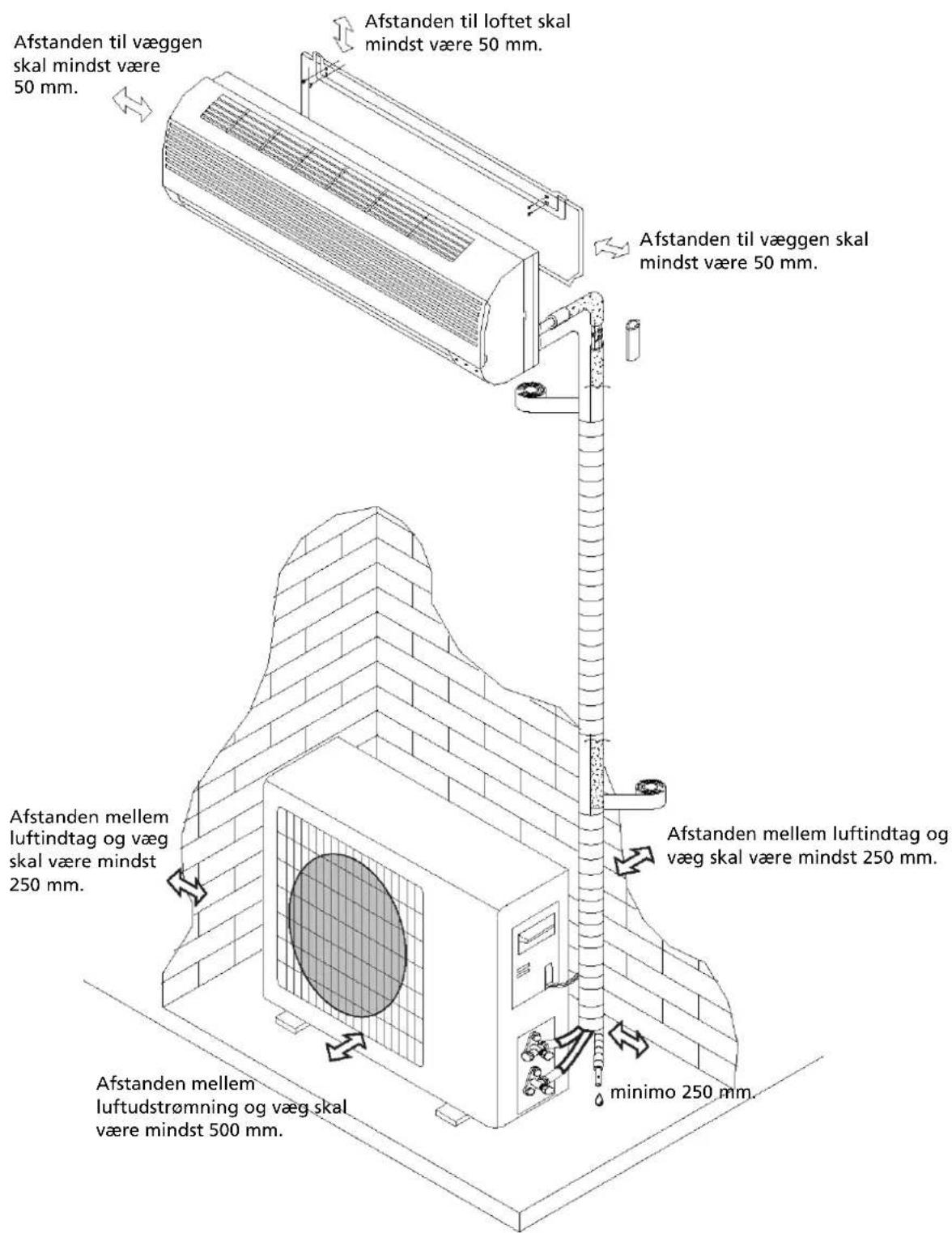

Installationsskema

Afstanden til væggen skal mindst være 50 mm. Afstanden til loftet skal mindst være 50 mm. Afstanden til væggen skal mindst være 50 mm. Afstanden mellem luftindtag og væg skal være mindst 250 mm. Afstanden mellem luftindtag og væg skal være mindst 250 mm. minimo 250 mm. Afstanden mellem luftudstrømning og væg skal være mindst 500 mm.

• Ovenstående illustration er en forenklet gengivelse og kan afvige fra det apparat, som du har købt.
• Installationen skal udføres af en autoriseret installatør og i overensstemmelse med de nationale retlige bestemmelser.

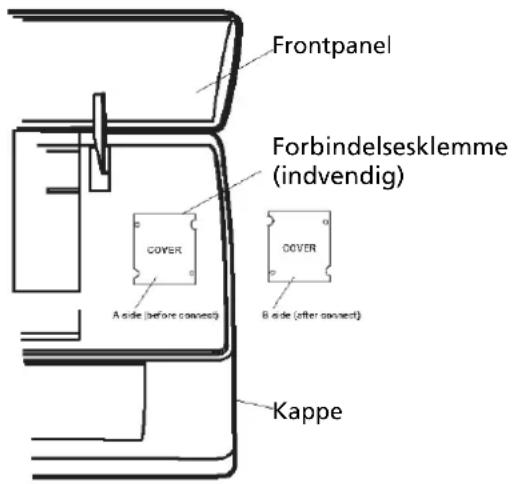

Tilslutning af forsyningskabel

Ledninger mellem den indvendige og den udvendige enhed:

1. Fjern kunststofdækslet fra den indvendige enhed
2. Brug ledningsskemaet (vedhæftet den indvendige enhed) som reference for tilslutningen.
3. Sæt dækslet tilbage, "B" på ydersiden.

Vælg den rigtige placering

Ingen forhindringer i nærheden af luftudstrømningen, så luftstrømmen uhindret kan nå hele værelset.

Ledningerne og hullet i væggen skal kunne anbringes på et tilgængeligt sted.

Sørg for, at der er tilstrækkelig afstand mellem apparat, loft og væg (se kapitel D).

Luftfiltrene skal let kunne fjernes.

Apparatet og fjernbetjeningen skal anbringes i mindst 1 meters afstand fra fjernsyn, radio osv.

Lysstofrør kan forårsage fejl, sørg for tilstrækkelig afstand. Anbring intet i nærheden af luftindtaget, den indsugede luft skal have fri bane.

Væggen skal kunne tåle belastningen fra enhedens vægt, væggens konstruktion må ikke kunne forårsage støj og vibrationer.

Plads til installation af den udvendige enhed

På et tilgængeligt, godt ventileret sted; må ikke monteres på et sted, hvor der er risiko for f.eks. gaslækage.

Overhold den krævede afstand fra væggen.

Udsæt ikke den udvendige enhed for fedtet smuds eller salt havluft; den må ikke monteres i nærheden af udstødningsrør.

Må ikke monteres i vejkanten på grund af risikoen for vandsprøjt.

Installeres på et fast fundament for at forhindre støj.

Luften skal kunne strømme uhindret ud.

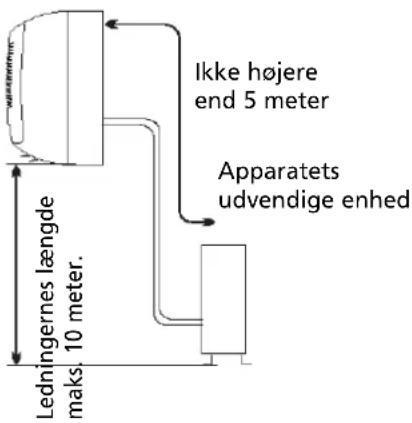

Den indvendige enhed

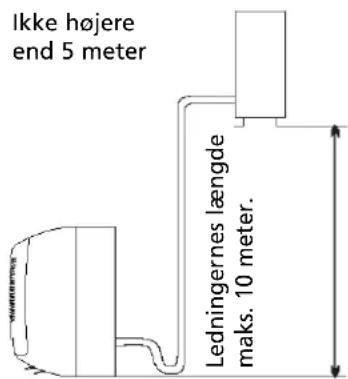

Ikke højere end 5 meter Apparatets udvendige enhed Ledningernes længde maks. 10 meter.

Apparatets udvendige enhed

Ikke højere end 5 meter Ledningernes længe maks. 10 meter.

Den indvendige enhed

INSTALLATION AF DEN INDVENDIGE ENHED

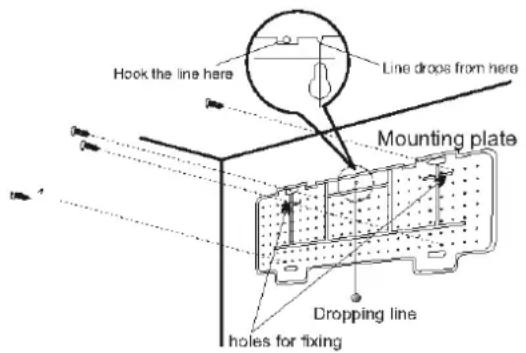

1. Installere montagepladen

• Montagepladen monteres på det sted, hvor den indvendige enhed skal hænge, tag hensyn til ledningernes retning.
• Sæt montagepladen vandret vha. et vaterpas eller skydelod
• Bor huller med en dybde på 32 mm for at sætte pladen fast.
• Stik plasticproperne i hullerne og skru pladen fast med Parker-skruer.
• Kontroller, at montagepladen sidder godt fast og bor hullet til ledningerne.

Bemærkning: Montagepladens form kan afvige fra model til model, men installationsmetoden er den samme.

2. Bor hul til ledninger

• Bedøm, hvor hullet til at føre ledningerne på væggen igennem skal være vha. borehullet i montagepladen.
• Bor hul i væggen. Hullet skal skråne lidt ned udefter.
• Sæt en skydemuffe i hullet for at beskytte væggen.

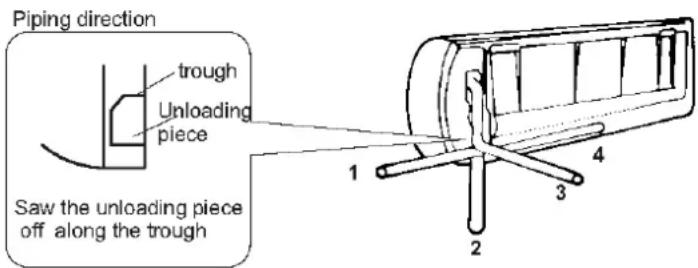

3. Ledningsinstallation for den indvendige enhed

- Ledningerne (gas- og væskeledning) og kablerne stikkes udefra gennem hullet eller indefra og ud, hvis du først har installeret den indvendige enhed.

- Lav en udsparing der passer til ledningernes retning.

Bemærkning: Lav udsparing 1, 2 eller 4, afhængigt af hvilken position du har valgt til hullet i den indvendige enhed.

- Når ledningerne er tilsluttet, monteres udstrømningsslangen. Derefter tilsluttes forsyningskablerne. Isoler derefter ledning, kabler og udstrømningsslange.

Isolering af rørforbindelserne: Forbindelsesstykker isoleres med isoleringsmateriale og omvikles med vinyltape.

Isolering af ledning:

a. Anbring udstrømningsslangen under ledningen.
b. Brug mere end 6 mm tykt isoleringsmateriale.

- Udstrømningsslangen skal skråne let, så fugten nemt kan føres ud.

Pas på, at udstrømningsslangen ikke ligger snoet, eller stikker ud, enden må ikke hænge i vandet.

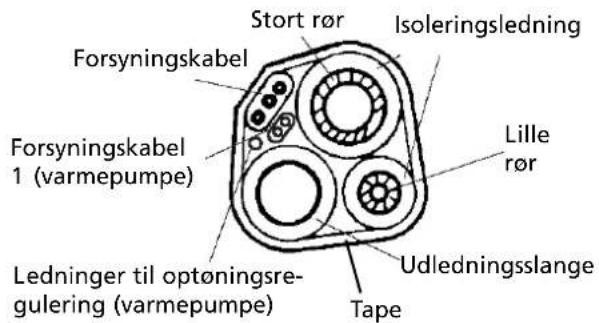

Stort rør Isoleringsledning Forsyningskabel Lille rør Forsyningskabel 1 (varmepumpe) Ledninger til optøningsregulering (varmepumpe) Tape Udledningsslange

Hvis udstrømningsslangen forlænges med en slange, bør den del, der løber langs med den indvendige enhed, isoleres.

- Når ledningerne sidder i højre side, bør ledning, forsyningskabel og udstrømningsledning isoleres og monteres med en rørklemme bag på den indvendige enhed.

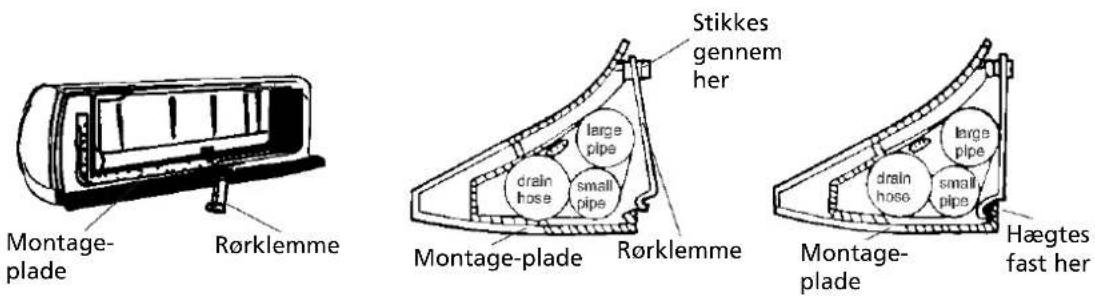

Montage- plade Rørklemme Stikkes gennem her large pipe drain hose small pipe Montage-plade Rørklemme Drain hose large pipe small pipe Montage- plade Hægtes fast her

A. Rørklemmen anbringes på rille.
B. Tryk derefter klemmen fast på montagepladen.

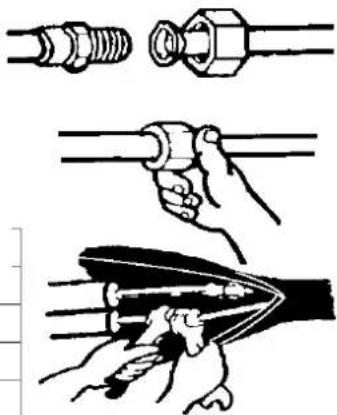

Forbinde ledninger

a. Forbind ledningerne på den indvendige enhed med to møtriknøgler. Vælg det rigtige tilspændingsmoment for at undgå, at ledningen, forbindelsesstykkerne og møtrikkerne misdannes eller beskadiges.
b. Skru dem først til med hånden, og spænd dem derefter med møtriknøglerne.

Model	Ledningens mål	Tilspændings moment	Stor møtrik
TS27	Liquid Side (Φ6 or 1/4 inch)	1.8kg.m	17mm
TS27	Gas Side ( Φ10 or 3/8 inch)	3.5kg.m	22mm

- Den indvendige enhed

Tilslut forsyningskablet til den indvendige enhed ved at sætte kablerne til enhederne på klemmerne på klemmebrættet i rigtig rækkefølge. Trådenes farver og referencen på klemmene skal passe sammen.

Bemærkning: På nogle modeller skal dækslet tages af, for at ledningerne kan tilsluttes.

- Den udvendige enhed

1. Fjern adgangsklappen fra enheden ved at skrue den løs. Sæt ledningerne på klemmerne på klemmebrættet på følgende måde:

2. Klem forsyningskablet på klemmebrættet.

3. Sæt klappen på plads og skru den fast.

Illustrationerne er baseret på standardmodeller.

Den airconditioner, du har købt, kan være en anden model.

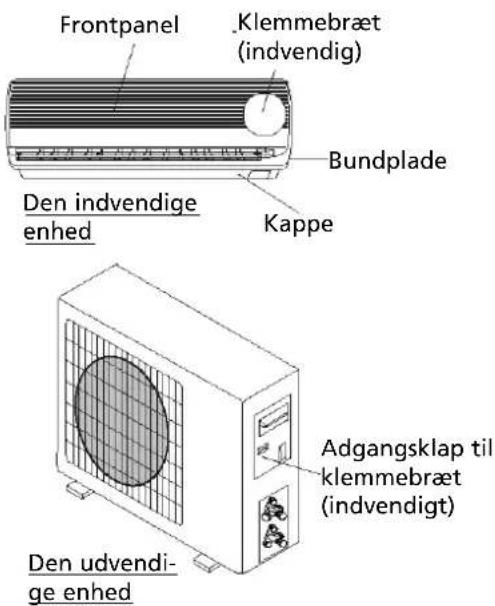

Frontpanel Klemmebræt (indvendig) Bundplade Den indvendige enhed Kappe Den udvendi- ge enhed Adgangsklap til klemmebræt (indvendigt)

Advarsel:

1. Airconditioneren skal altid tilsluttes en separat forsyningsstrømkreds. Angående tilslutning af ledninger, se skema indvendig på adgangsklappen.

2. Kontroller, at kabeltykkelsen er i overensstemmelse med forskriften (se nedenstående tabel).

3. Kontroller, at alle ledninger sidder godt fast.

4. Installer en fejlstrømsafbryder.

Bemærkning: Alle kabler der bruges skal være godkendt efter de lokalt gældende regler.

Specifikationer for kabler

	Forsyningskabel		Tilslutning af forsyningskabel		Tilslutning af forsyningskabel 1 (varmepumpe)
TS27	Type Tværsnit Type Tværsnit Type Tværsnit
	H05VV-F	1.0mm^2X3	H07RN-F	1.0mm^2X3	H07RN-F	0.75mm^2X2

INSTALLATION AF DEN UDVENDIGE ENHED

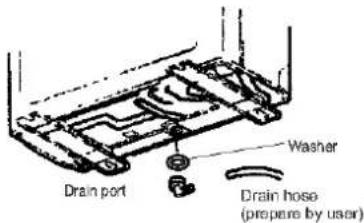

1. Monter udstrømningsudgang og udstrømningsslange (gælder kun for modeller med varmepumpe).

Når den indvendige enhed står i opvarmningsstilling, drypper der kondensvand fra den udvendige enhed. Monter en udstrømningsudgang og en udstrømningsslange for at kunne lede vandet ud uden problemer. Monter udstrømningsudgangen og en gummilukkering på bundpladen på den udvendige enhed (se ill.).

1. Installere og montere den udvendige enhed

Fastgør enheden med bolte på en plan og fast bund.

Monter enheden ekstra solidt, så den modstår stærk blæst og vibrationer.

1. Tilslutning af ledninger på den udvendige enhed

Tag dækslerne af to- og trevejsventilen.

Tilslut ledningerne hver for sig, overhold tilspændingsmomentet.

1. Kabeltilslutning for den udvendige enhed (se forrige side).

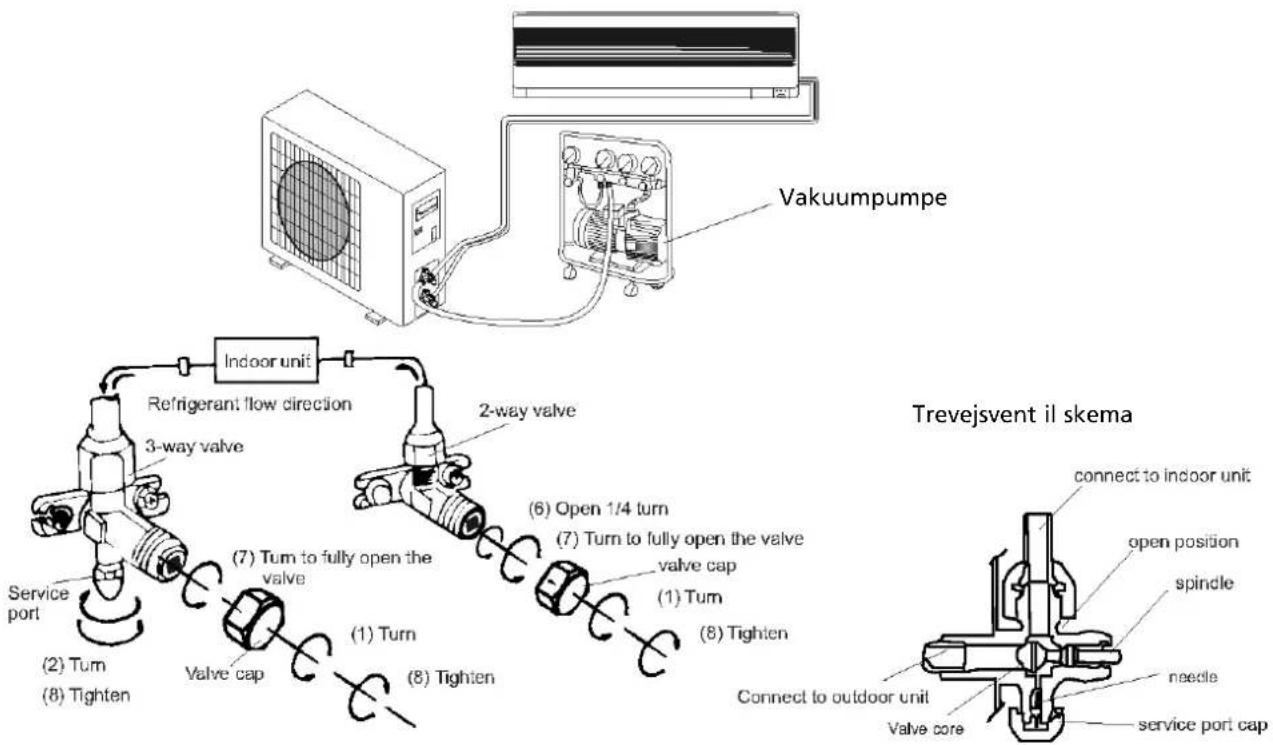

Afluftning af ledningssystem

Luft og fugt, der bliver tilbage i ledningssystemet efter installation, kan beskadige kompressoren. Når den indvendige og udvendige enhed er tilsluttet, skal luft og fugt fjernes med en vakuumpumpe, se nedenstående.

1. Skru to- og trevejsventilen løs og fjern dækslerne.
2. Skru tilførselsledningen løs og fjern dækslet.
3. Tilslut den fleksible slange på vakuumpumpen til tilførselsledningen.
4. Lad vakuumpumpen køre 10-15 minutter, indtil trykket er 10 mmHg absolut.
5. Luk lavtryksknappen på vakuumpumpen, mens pumpen stadig kører. Sluk derefter for pumpen.
6. Drej tovejsventilen åben (1/4 omgang), drej den til igen efter 10 sekunder. Kontroller alle forbindelser med flydende sæbe eller et elektronisk lækagesøgningsapparat.
7. Drej to- og trevejsventilen i brugstilstand. Afbryd slangen fra vakuumpumpen.
8. Sæt alle dæksler på plads og skru dem fast.

Bemærkning:

• Læs denne brugsanvisning igennem, før du påbegynder installationen.
• Sørg for at der ikke er luft tilbage i kølesystemet, og at der ikke er noget kølemiddel, der lækker ud.
• Test: Prøvekør airconditioneren efter installationen og noter oplysninger om dens funktion.
• Sikring af den indvendige enheds kontroller: 50T, tilladt værdi 3.15 A,T, 250V.
• Sikringen for hele enheden bør være egnet til den maksimale kapacitet.
• Stikket skal være frit tilgængeligt for at den i nødsituationer straks kan slå apparatet fra. Hvis der er fri adgang, bør der installeres en dobbeltpolet hovedafbryder på et let tilgængeligt sted.

E ANVISNINGER OM BRUGEN

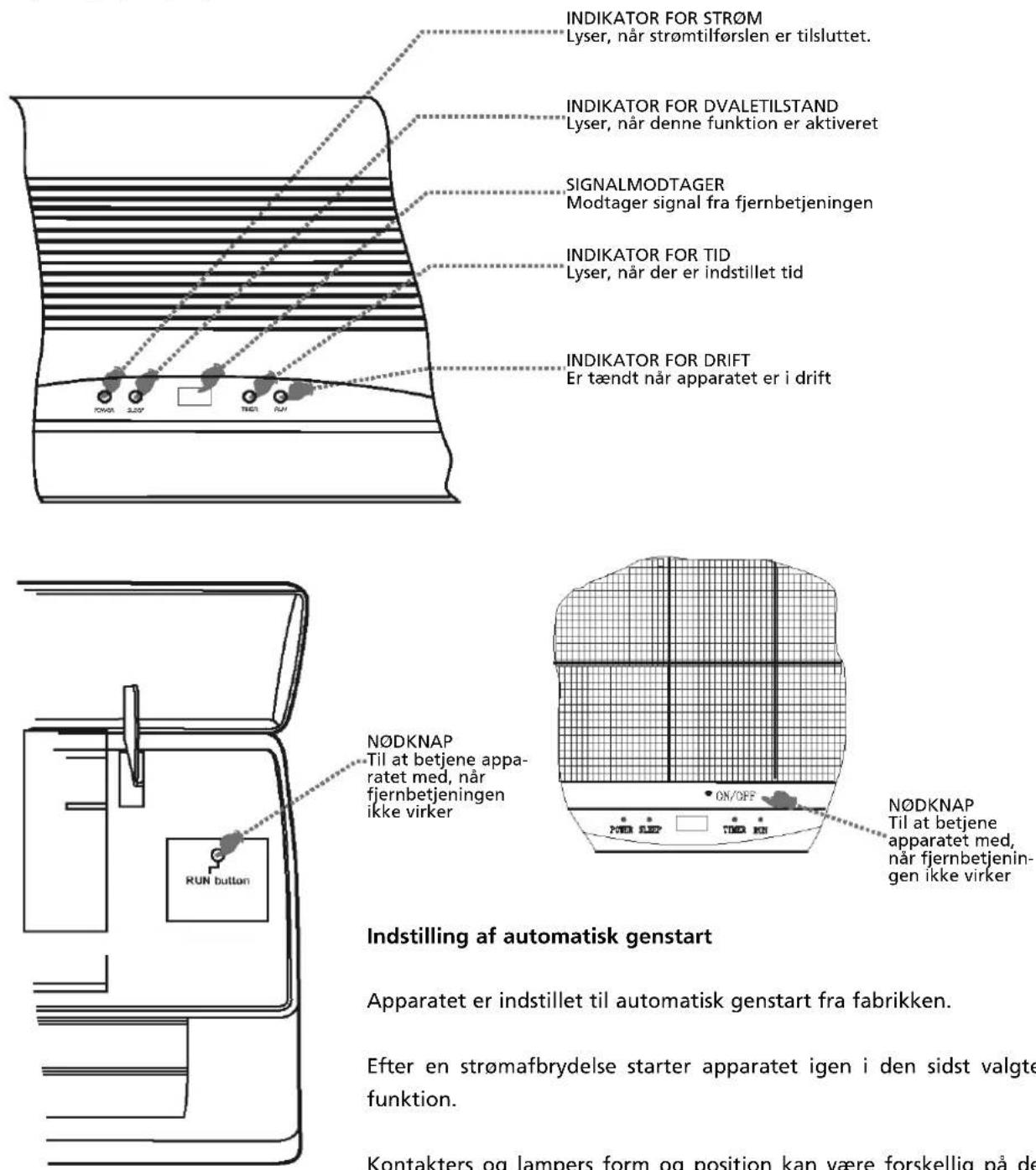

Betjening og display

INDIKATOR FOR STR∅M Lyser, når strømtilførslen er tilsluttet. INDIKATOR FOR DVALETILSTAND Lyser, når denne funktion er aktiveret SIGNALMODTAGER Modtager signal fra fjernbetjeningen INDIKATOR FOR TID Lyser, når der er indstillet tid INDIKATOR FOR DRIFT Er tændt når apparatet er i drift N∅DKNAP Til at betjene appa- ratet med, når fjernbetjeningen ikke virker N∅DKNAP Til at betjene apparatet med, når fjernbetjening- gen ikke virker INDSTILLING AF AUTOMATISK GENSTART Apparatet er indstillet til automatisk genstart fra fabrikken. Efter en strømafbrydelse starter apparatet igen i den sidst valgte funktion. Kontakters og lampers form og position kan være forskellig på de

Indstilling af automatisk genstart

Apparatet er indstillet til automatisk genstart fra fabrikken.

Efter en strømafbrydelse starter apparatet igen i den sidst valgte funktion.

Kontakters og lampers form og position kan være forskellig på de forskellige modeller, men funktionerne er de samme.

Fjernbetjening

SLEEP KNAP Til at indstille eller ophæve dvaletilstand med TIMER KNAP Til at vælge TIMER-funktionen med MODE KNAP Til at vælge driftsmodus med: Feel, Cooling, Dry, Fan og Heating DOWN KNAP (FOR VARM KNAP) Til at sætte den indstillede temperatur i værelset ned med og forkorte tiden UP KNAP (FOR KOLD KNAP) Til at sætte den indstillede temperatur i værelset op med og forlænge tiden FAN SPEED BETJENINGSKNAP Til valg af ventilatorhastighed for den indvendige enhed: automatisk, høj, medium og lav BETJENINGSKNAP VANDRET LAMEL Til at indstille luftstrømmens retning med ON/OFF KNAP Til at tænde og slukke med

Bemærkning: Hver modus med de dertil hørende funktioner bliver nærmere forklaret i det følgende.

Sætte batterier i

Tag batteriklappen af i pilens retning.

Sæt nye batterier i som angivet (vær opmærksom på plus- (+) og minuspolerne (-).

Skyd batteriklappen på plads igen.

Bemærkning: Brug 2 LR03 AAA(1.5 volt) batterier. Brug ikke opladelige batterier. Batterierne skal udskiftes med nye batterier af samme type (se i det foregående), når displayet bliver svagere.

Opbevaring af fjernbetjeningen og tips til brugen

Fjernbetjeningen kan anbringes i en holder, der sættes fast på en væg.

Bemærkning: Holderen til fjernbetje- ningen er ekstraudstyr.

Brug af fjernbetjening

Ret fjernbetjeningen mod signalmodtageren på airconditionerens indvendige enhed. På denne måde kan airconditioneren betjenes fra en afstand på 7 meter.

BETJENINGSANVISNINGER

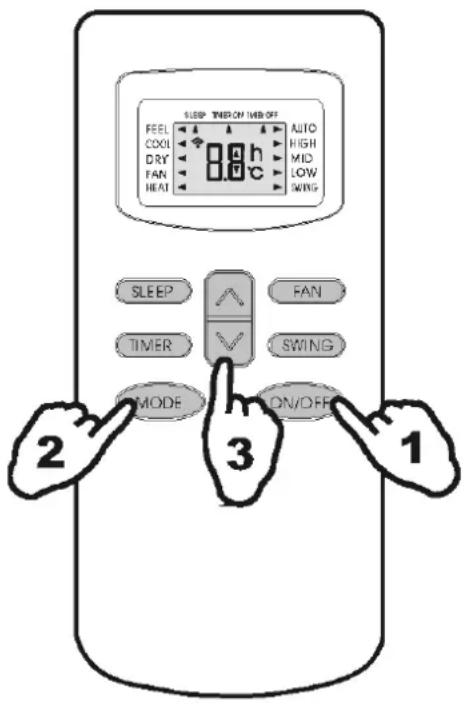

FEEL-modus. Fremgangsmåde ved betjening

Driftsmodus vælges automatisk (HEATING, DRY, FAN, COOLING) afhængigt af værelsets temperatur på det tidspunkt, der vælges.

Med fjernbetjeningen rettet mod airconditioneren.

1. Tænd

Tryk på ON/OFF/RUN knappen. Når apparatet modtager et signal, lyser indikatoren RUN på den indvendige enhed.

Hvis apparatet ikke er i FEEL modus.

2. Vælg FEEL modus

Tryk på valgknappen MODE

Sæt den fra MODE til FEEL positionen.

Driftsmodus og temperatur bestemmes af værelsets temperatur.

SLEEP THEN ON WEB OFF FEEL COOL DRY FAN HEAT 8.8h AUTO HIGH MID LOW SWING SLEEP FAN TIMER SWING MODE ON/OFF 2 3 1

Værelsets temperatur	Driftsmodus	∅nsket temperatur
Under 20 °C	Opvarmning for ‘varmepumpe’-typenVentilator for ‘kun afkøle’-typen	23 °C
20°C e 26 °C	DRY	18 °C
Over di 26 °C	COOLING	23 °C

Temperaturen kan også tilpasses under FEEL-drift. Tilpasningen er mulig på 6 niveauer med △ knappen eller ▽ knappen.

3. Indstille temperatur

Når △ knappen trykkes ind, forhøjes værdien for den indstillede temperatur 1°C.

Når temperaturen er forhøjet med 2°C, forandrer indikatoren sig ikke.

Når △ knappen trykkes ind, sænkes værdien for den indstillede temperatur 1°C.

Når temperaturen er forhøjet med 2°C, forandrer indikatoren sig ikke.

Bemærkning:

Det kan forekomme, at der ikke blæses luft ud, när apparatet er i drift.

Når modus ændres, kører apparatet ikke altid straks.

TIMER modus

Hvis du indstiller timeren med TIMER-knappen när du forlader huset, er det behagelig varmt när du kommer hjem igen. Om natten kan timeren eventuelt slås fra.

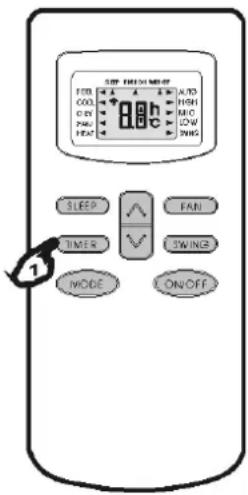

INDSTILLE TIMER

1. Tryk på Timer knappen
2. Vælg den ønskede modus ved at trykke på knappen Mode.
3. Vælg den ønskede temperatur ved at trykke på △▽ knappen (er kun muligt, när 'cool' eller 'heat' modus er valgt).

4. Vælg ventilatorhastighed (low, medium eller high) eller automatisk modus (kun muligt, hvis Feel, Cool eller Heat modus er valgt) ved at trykke på knappen Fan. I Dry modus kører ventilatoren altid i Auto modus.

5. Vælg Swing eller ingen Swing ved at trykke på knappen Swing.

6. Tryk på Timer-knappen ('h' blinker).

7. Brug knappen for at vælge tidspunkt for, hvornår airconditioneren skal gå i gang (mellem klokken 0 og klokken 10 kan du indstille på hver halve time; derefter kan du mellem klokken 10 og klokken 24 indstille på hver time).

8. Tryk på Timer-knappen ('h' holder op med at blinke) og den indstillede tid vises på displayet.

9. Tryk en gang til på Timer-knappen for at slette de valgte data fra hukommelsen.

SBP FIBR31 METER FIB COOL FAN HIGH LOW HIGH SLEEP FAN TIMER SWINGS MODE ON/OFF

Bemærkning: Hvis ingen knapper trykkes ind under programmeringen af timerfunktionen, afbryder fjernbetjeningen automatisk efter 10 sekunder.

1. Tryk på Timer knappen
2. Brug knappen for at vælge tidspunkt for, hvornår airconditioneren skal afbryde (mellem klokken 0 og klokken 10 kan du indstille på hver halve time; derefter kan du mellem klokken 10 og klokken 24 indstille på hver time).
3. Tryk på Timer-knappen ('h' holder op med at blinke) og den indstillede tid vises på displayet.
4. Tryk en gang til på Timer-knappen for at slette de valgte data fra hukommelsen.

Bemærkning: Hvis ingen knapper trykkes ind under programmeringen af timerfunktionen, afbryder fjernbetjeningen automatisk efter 10 sekunder.

Bemærkning: Hvis 'h' blinker, og du trykker én gang på knappen ON/OFF/RUN, kommer den indstillede tid frem på displayet. Nu kan du ændre temperaturen med △▽ knappen. Når der trykkes på Timer-knappen, kommer tiden igen frem, den kan nu også ændres*. Hvis der igen trykkes på Timer-knappen, gemmes dataene, og den resterende tid (hvor airconditioneren endnu er i drift) kommer frem på displayet.

* Når der trykkes på ON/OFF/RUN knappen i stedet for på Timer-knappen, afbryder fjernbetjeningen.

Bemærkning

Kontroller, at TIMER INDIKATOREN på den indvendige enhed begynder at lyse, efter at timeren er indstillet. Tryk på Timer-funktionen for at kontrollere indstillingerne på displayet.

F VEDLIGEHOLDELSE

Rengøring af frontpanel

1 Sluk for apparatet og træk stikket ud af stikkontakten.
2. Tag fat i frontpanelet på position "a" og træk det ind imod dig.
3. Gør det rent med en blød, tør klud. Brug håndvarmt vand (maks. 30° C) for at fjerne hårdnakket smuds.
4. Brug aldrig flygtige stoffer som benzin eller et skuremiddel til at fjerne smudset med.
5. Sprøjt aldrig vand på den indvendige enhed. Fare! Elektrisk stød!
6. Sæt frontpanelet på plads igen og luk det ved at trykke position "b" nedad.

Rengøring af luftfilter

Luftfilteret skal gøres rent med jævne mellemrum.

Gør således:

1. Sluk helt for apparatet.

2. Åben frontpanelet.

3. Træk forsigtigt filterhåndtaget ind imod dig.

4. Tag fat i håndtaget og skyd filteret ud.

5. Gøre luftfilteret rent og sætte det på plads igen.

Hvis der er hårdnakket smuds, skal filteret gøres rent i håndvarmt vand med opvaskemiddel. Efter rengøringen skal filteret tørres helt på et sted uden sol.

1. Luk frontpanelet.

Hvis airconditioneren bruges i et ekstremt støvet værelset, bør det gøres rent hver anden uge.

G SIKKERHED

Driftstilstand

Sikkerhedskomponenterne kan detektere en fejl og afbryde apparatet i følgende tilfælde:

OPVARMNING

Udendørstemperaturen er over 24°C

Udendørstemperaturen er under -7°C

Værelsets temperatur er over 27°C

AFK∅LING

Udendørstemperaturen er over 43°C

Værelsets temperatur er under 21°C

T∅RRING

Værelsets temperatur er under 18°C

Advarsel

Når klimaanlægget er indstillet på COOLING eller DRY funktionen og den relative luftfugtighed er over 80 %, kan der dryppe fugt ud af luftudtaget fra den indvendige enhed (f.eks. hvis der er et åbent vindue eller en åben dør).

Støj

• Installer airconditioneren på et fast underlag for at undgå støj.
• Installer den udvendige enhed sådan, at naboerne ikke mærker støj fra den udblæste luft.
• Placer ingen forhindringer i den bane, hvor luften strømmer ud af den udvendige enhed, da dette forøger støjproduktionen.

Beskrivelse af sikring

1. Sikringen slår apparatet fra i følgende tilfælde:

2. Efter et stop, eller hvis du har skiftet funktion, mens apparatet kører, bør du vente 3 minutter, før du starter airconditioneren igen.

3. Når stikket er stukket i stikkontakten og apparatet straks tændes. Apparatet tænder da efter ca. 20 sekunder.

4. Tryk på ON/OFF knappen til at genstarte, när apparatet er standset fordi sikringen er trädt i funktion.

- Timeren skal indstilles igen.

Kontrol

Efter længere tids brug skal airconditioneren kontrolleres for følgende:

• Er forsyningskablet og stikket overophedet? Lugter det brændt?
• Hører du mere støj eller er der flere vibrationer end normalt?
• Den indvendige enhed lækker vand.
• Der er strøm på metalkappen.

I alle disse tilfælde skal der slukkes for airconditioneren! Periodisk eftersyn ved en autoriseret installatør (min. 1x hvert 5. år) anbefales.

Beskrivelse af HEATING-modus

Før opvarmning

Når HEATING funktionen er startet op, kommer luftstrømmen fra den indvendige enhed først i gang 2 – 5 minutter efter.

Efter opvarmning

Når Heating funktionen er standset, bliver ventilatoren i den indvendige enhed ved med at køre i 2 – 5 minutter endnu.

Optøning

Under HEATING tør apparatet automatisk op for at fungere optimalt. Denne proces varer normalt 2-10 minutter. Under optöningen standser ventilatorfunktionen. Efter optöningen starter HEATING funktionen igen automatisk.

H AFHJÆLPE PROBLEMER

Følgende problemer tyder ikke altid på en fejl, kontroller venligst, før du ringer til serviceafdelingen:

Problem	Årsag/Løsning
Apparatet virker ikke.	Stikket sidder ikke rigtigt i stikkontakten.
	Batterierne i fjernbetjeningen er tomme.
	Sikkerhedssystemet er aktiveret eller sikringen er smeltet.
Ingen afkølet eller opvarmet luft.	Er luftindtagene og luftudstrømningerne blokeret?
	Er temperaturen rigtigt indstillet?
	Er luftfilteret snavset?
Ingen effektiv betjening.	Som følge af en driftsforstyrrelse (på grund af udladning af statisk elektricitet, afbrydelse af strømforsyning) fungerer apparatet ikke rigtigt. Hvis dette er tilfældet skal stikket trækkes ud af stikkontakten og sættes i igen 2-3 sekunder efter.
Starter ikke straks.	Ændring af modus under driften: forsinkelse på 3 minutter.
Mærkelig luft.	Lugten stammer muligvis fra en anden kilde, møbler, cigaretter osv. Apparatet blæser indsuget luft ud igen.
Lyd af strømmende vand.	Skyldes kølemidlet i klimaanlægget, dette tyder ikke på en fejl.
	Optøningsstøj i opvarmningsmodus.
Knagende lyd.	Støjen kan skyldes, at frontpanelet udvides/trækkes sammen som følge af temperatursvingninger.
Der kommer damp/tåge ud af luftudstrømningen.	Der dannes damp/tåge, når luften i værelset afkøles stærkt, fordi der blæses kold luft ud, mens COOLING eller DRY virker.
Den røde indikator for kompressoren lyser konstant, og ventilatoren i den indvendige enhed virker ikke mere.	Apparatet går fra opvarmningsmodus til optøningsmodus. Indikatoren går ud inden 10 minutter, apparatet går tilbage til opvarmningsmodus.

ARANTIBETINGELSERNE

De får 24 måneders garanti på klimaanlægget fra den dag, hvor De køber det.

Inden for denne periode afhjælpes alle materiale- og fabrikationsfejl gratis. I den

forbindelse gælder følgende regler:

1. Alle videre krav på erstatning, inklusive følgeskade, forkaster vi udtrykkeligt.
2. Reparation eller udskiftning af dele inden for garantiperioden fører ikke til forlængelse af garantien.

3. Garantien gælder ikke, hvis der er påført ændringer, ikke er monteret originale dele, eller hvis reparationer er udført af tredjemand.

4. Dele, som efterhånden bliver slidte, som filteret, omfattes ikke af garantien.

5. Garantien gælder kun, hvis De foreviser den originale, daterede kvittering, og hvis der ikke er påført ændringer på denne.

6. Garantien gælder ikke ved skader, som er opstået som følge af handlinger, som afviger fra brugervejledningen, eller som følge af misligholdelse.

7. Forsendelsesomkostningerne og risikoen for forsendelse af ventilatoren eller dele heraf er altid på købers bekostning.

For at undgå unødvendige udgifter anbefaler vi, at De først læser brugervejledningen godt igennem. Hvis De ikke kan finde hjælp i den, kan De aflevere klimaanlægget hos Deres forhandler med henblik på reparation.

Estimado/a señor/a:
