BRUGSANVISNING for illy plus GAGGIA

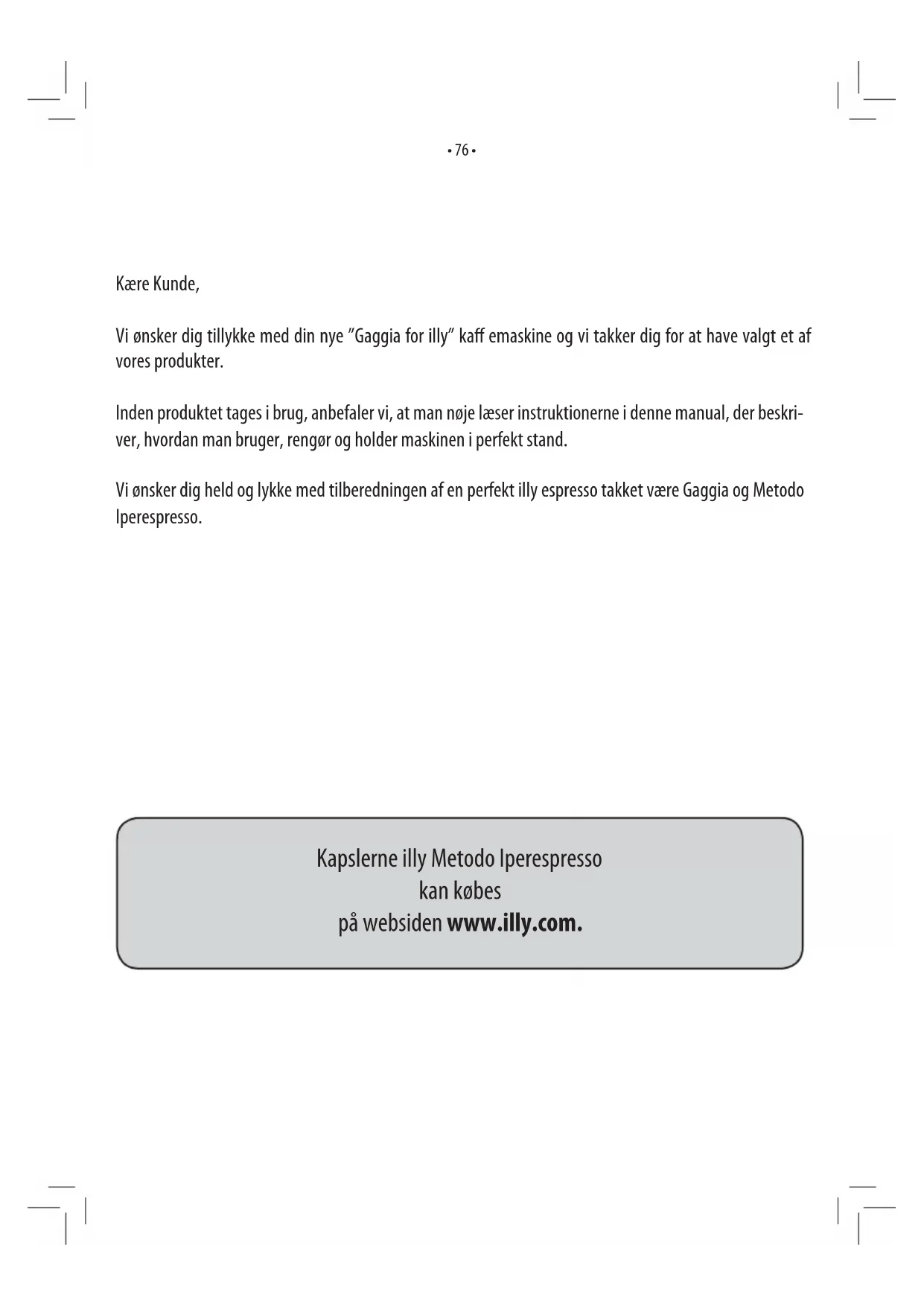

Vi ønsker dig tillykke med din nye "Gaggia for illy" kaff emaskine og vi takker dig for at have valgt et af vores produkter.

Inden produktet tages i brug, anbefaler vi, at man nøje læser instruktionerne i denne manual, der beskriver, hvordan man bruger, rengør og holder maskinen i perfekt stand.

på websiden www.illy.com.

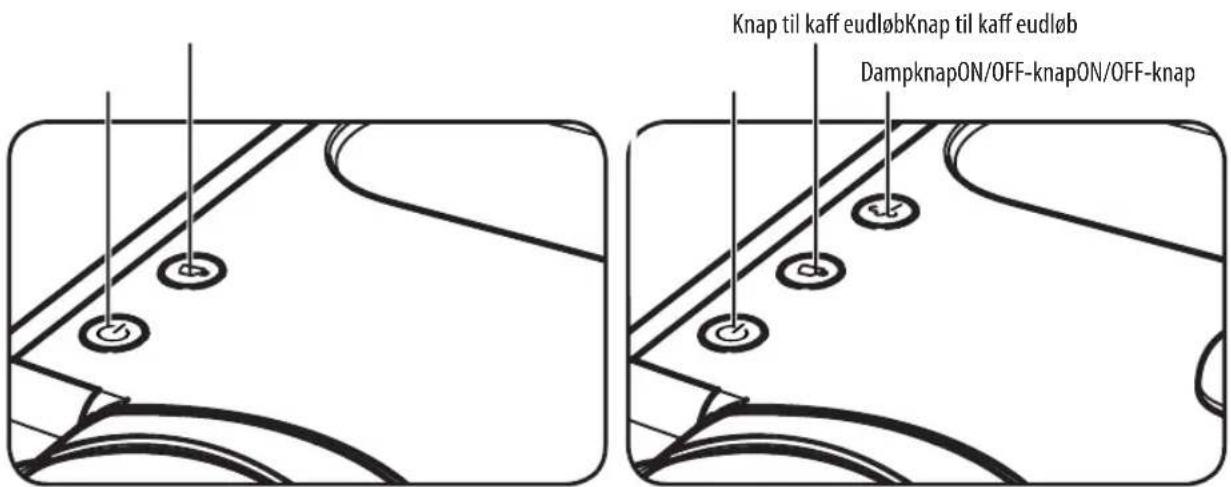

GXI /02GXI /01

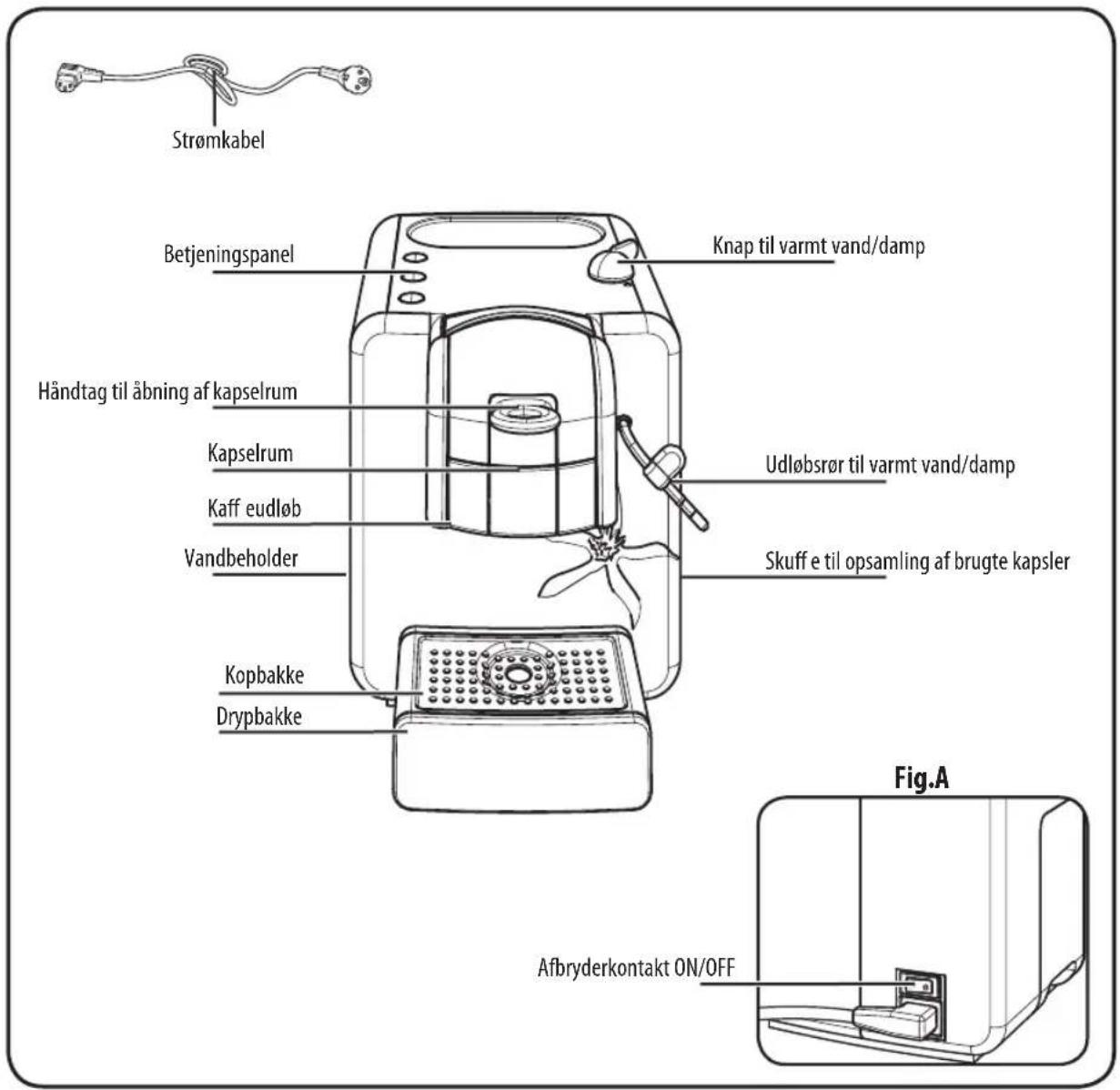

Knap til kaff eudløbKnap til kaff eudløb DampknapON/OFF-knapON/OFF-knap

Strømkabel Betjeningspanel Knap til varmt vand/damp Händtag til åbning af kapselrum Kapselrum Udløbsrør til varmt vand/damp Kaff eudløb Vandbeholder Skuff e til opsamling af brugte kapsler Kopbakke Drypbakke Fig.A Afbryderkontakt ON/OFF

INSTALLATION

Klargøring

- Pak maskinen ud af emballagen og anbring den et passende sted.

Første gang maskinen tages i brug

- Tag vandbeholderen af, skyl den og fyld den med drikkevand uden brus. Undgå at fylde beholderen til over den angivne maks. niveau (MAX). Sæt beholderen på plads igen.

Varmt vand og andre væsker kan beskadige beholderen og/eller maskinen. Sæt ikke maskinen i funktion uden vand. Kontroller, at der er tilstrækkeligt med vand i beholderen.

- Sæt stikket i på bagsiden af maskinen (se Fig.A) og tilslut den anden ende til en stikkontakt med passende spænding.

- (GXI/02) - Kontroller, at knappen er i position "/". Drej det om nødvendigt i den angivne position. - Maskinen tændes ved at trykke afbryderkontakten ON/OFF (bag på maskinen) i position "I".

Bemærk: Inden maskinen tages i brug for første gang, eller hvis vandbeholderen er blevet helt tömt, skal vandkredsløbet først fyldes.

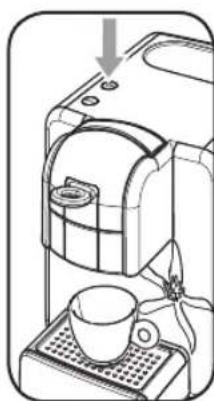

Fyldning af vandkredsløb

• Knappen "⚡" tænder og knappen "⚡" blinker.
• Sæt en kop under kaff eudløbet.
• Tryk på knappen "☐".

Når der er løbet en jævn stråle vand ud, skal man igen trykke på knappen "for at standse udløbet.

• Knappen "💡" tænder og knapperne "💡" og "◀" blinker.
• For at fylde kredsløbet skal man sætte en beholder under damprøret.
• Drej knappen til varmt vand/damp så langt i urets retning som muligt.
  När knappen "slukker, drejes knappen imod urets retning tilbage i den oprindelige position.

Bemærk (alle modeller): Når kredsløbet er blevet fyldt ved ovennævnte procedure, tilrådes det at fylde en hel beholder med vand. Når beholderen er tömt, fyldes den igen med frisk drikkevand.

Standby

Maskinen er udstyret med en energisparefunktion.

1 time efter at maskinen har været i brug går den automatisk i standby-tilstand.

Når maskinen er i standby, blinker knappen "☐" langsomt, mens de andre knapper er slukkede.

Det er muligt manuelt at aktivere standby-funktionen blot ved at trykke på tasten "☐".

Bemærk (alle modeller): Når maskinen genstartes, skal man lade vand løbe igennem maskinen uden kaff ekapsel.

TILBEREDNING AF KAFFE

Maskinen er udviklet til brug med udelukkende kapsler af typen illy "Metodo Iperespresso".

i Inden tilberedning af kaff e skal man kontrollere, at knappen "☐" lyser fast og vandbeholderen er fyldt med vand.
Stik aldrig fi ngre eller andre genstande ind i rummet. Engangskapslerne er beregnet til én kop kaff e. Kaff ekapslerne kan IKKE genanvendes. Ved start af kaff eudløbet udfører maskinen en indledende infusionscyklus, hvor der eventuelt ikke løber kaff e ud.
Når maskinen tændes, skal man lade vand løbe igennem maskinen uden kaff ekapsel.

• Anbring 1 kop under kaff eudløbsrøret.
• Løft håndtaget til åbning af kapselrummet.
  • Læg en kapsel i, som vist i fi guren.
• Sænk håndtaget for at lukke kapselrummet igen.

Hvis det er svært at lukke kapselrummet, skal man kontrollere, at kapslen er sat korrekt i og at skuff en til brugte kapsler ikke er fyldt.

• Tryk på knappen "☐".
• Kaff en begynder at løbe ud. Når den ønskede mængde kaff e er løbet ud, afbrydes udløbet ved igen at trykke på knappen "

• Tryk på knappen "☐".
• Kaff eudløbet stopper automatisk, när den indstillede mængde er løbet ud. Man kan afbryde udløbet før ved at trykke på knappen "☐".

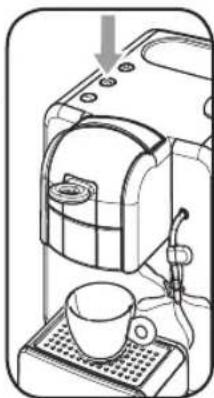

Regulering af kopstørrelse (GXI/02)

Man kan indstille den mængde kaff e, der løber ud, så den passer til ens smag og størrelsen på koppen/kopperne.

For hvert tryk på knappen "☐" indstilles maskinen til en kaff emængde på ca. 30 cc.

Denne mængde kan omprogrammeres efter behov.

Mængden omprogrammeres på følgende måde:

• Sæt en kop under kaff eudløbet.
• Tryk og hold knappen "nede.
• Når den ønskede mængde kaff e er løbet ud, slippes knappen "☐".

Nu er knappen "☐" programmeret og for hvert tryk på knappen løber den programmerede mångde kaff e ud.

Højde på drypbakke

Drypbakken kan indstilles, så den passer til de anvendte kopper.

I fi g.1 er drypbakken indstillet til den optimale position for høje kopper.

Hvis man anvender en espressokop, er den optimale position som vist i fi g.3.

Drypbakkens placering ændres ved at man tager bakken ud af dens sæde ved at trække den udad (fi g.2), anbringe den på skinnerne og skubbe den helt i bund (fi g.3).

VARMT VAND / DAMP / CAPPUCCINO (MOD. GXI 02)

Vær opmærksom: I starten kan der kortvarigt sprøjte varmt vand ud. Fare for forbrænding. Udløbsrøret til varmt vand kan blive meget varmt. Undgå at røre ved det med hænderne.

Varmt vand

• Inden man åbner for udløbet af varmt vand, skal man kontrollere, at knappen "☐" lyser fast.
• Sæt en beholder (helst i metal) under damprøret.
• Drej knappen til varmt vand/damp så langt i urets retning som muligt.
• Lad den ønskede mængde varme vand løbe ud. Udløbet stoppes ved at dreje knappen imod uret tilbage i den oprindelige position.

Denne fremgangsmåde giver maks. 180 cc vand.

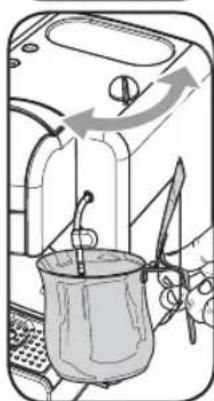

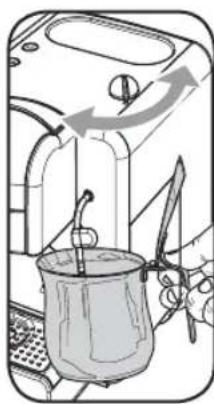

Damp / Cappuccino

Dampen kan bruges til at skumme mælk til cappuccino, men også til at opvarme drikkevarer.

• Tryk på knappen "J".
• Når knappen "ل" lyser fast, er maskinen klar.
• Sæt en beholder under damprøret.
• Drej knappen så langt som muligt i urets retning. Der løber vand ud, og kort efter kommer der kun damp ud.

• Sænk damprøret ned i mælken, der skal opvarmes, og drej dampknappen så langt i urets retning som muligt.
• Bevæg beholderen rundt med langsomme bevægelser nedefra og op for at opnå en ensartet skum.
• Når det ønskede resultat er opnået, drejes knappen tilbage i den oprindelige position for at standse dampudløbet.
• Samme fremgangsmåde kan anvendes til at opvarme drikkevarer.

Efter brug af damprøret skal det rengøres omhyggeligt for rester af mælk som beskrevet i afsnittet "Rengøring og vedligeholdelse".

Efter brug af damprøret skal man gøre følgende, inden man gør noget andet:

• Sæt en egnet beholder under damprøret.
• Drej knappen til varmt vand/damp så langt i urets retning som muligt.
  Når knappen "slukker, drejes knappen imod urets retning tilbage i den oprindelige position.

Hvis maskinen ikke anvendes, bringes den automatisk på en temperatur til kaff eudløb. For at indstille til rette temperatur for damp skal man trykke på tasten "###".

For at opnå det bedste resultat i tilberedningen af en cappuccino anbefales det altid at anvende mælk ved køleskabstemperatur.

RENG∅RING OG VEDLIGEHOLDELSE

Almindelig rengøring

• Rengøring af maskinen skal ske ved kold maskine, der er frakoblet strømforsyningen.
• Sænk aldrig maskinen ned i vand.
• De aftagelige dele må ikke vaskes op i opvaskemaskine.
• Undgå brug af skarpe genstande eller aggressive kemiske produkter (opløsningsmidler) til rengøring.
• Maskinen rengøres med en blød klud opblødt i vand.
• Tør ikke maskinen og/eller dens komponenter i mikroovn og/eller almindelig ovn.

- Tag skuff en til opsamling af brugte kapsler ud.

Tøm skuff en for væske.

Tøm skuff en til opsamling af brugte kapsler. Vask og tør skuff en, inden den sættes i igen.

Kontroller jævnligt, at skuff en med brugte kaff e-kapsler ikke er fyldt, så det går ud over maskinens funktionsdygtighed og beskadiger den.

• Efter brug af varmt vand/damprøret skal man lukke lidt vand ud af dysen. Rengør dysen udvendigt med en fugtig klud.
• Sørg for at tømme drypbakken dagligt.
• Det anbefales at rengøre vandbeholderen dagligt:
• Tag det hvide filter i beholderne ud og skyl det under løbende vand.
• Sæt det hvide fi Iter på plads igen ved at trykke let på det samtidig med at det drejes en smule.
• Fyld beholderen med frisk drikkevand.

• På begge modeller skal man ugentligt rengøre kapselholderen.
• Åbn kapselrummet og tag kapselholderen ud. Vask den i lunkent vand og tør den, inden den sættes på plads igen.

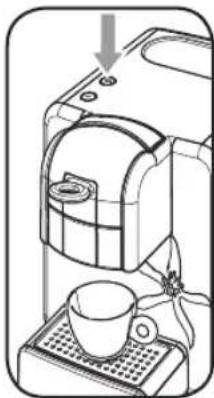

AFKALKNING

Det er normalt, at der dannes kalk, når maskinen anvendes. Maskinen skal afkalkes ca. hver 3-4 måned eller når man bemærker, at vandet ikke løber ud i tilstrækkelig mængde.

Det anbefales at bruge Gaggia afkalkningsmiddel, som er udviklet til maskinens tekniske karakteristika og sikrer en optimal præstation og maksimal sikkerhed for brugeren. Afkalkningsmidlet skal bortskaff es i henhold til anvisningerne fra fabrikanten og/eller de gældende regler i landet, hvor maskinen er i brug.

Vær opmærksom! Brug under ingen omstændigheder eddike til afkalkning af maskinen.

• Tøm beholderen og fyld en blanding af afkalkningsmiddel og vand i beholderen, som anvist på produktpakken.
• Tænd for maskinen på afbryderkontakten ON/OFF.

• Sæt en beholder under kaff eudløbet.
• Kontroller, at knappen "☐" er tændt. Lad blandingen i beholderen løbe ud i intervaller - én kop ad gangen - ved at trykke på knappen "☐". Udløbet stoppes ved at trykke på knappen igen. Vent herefter 15 minutter, inden man lader blandingen løbe igennem igen.

• Når hele afkalkningsblandingen er tømt i beholderen, skal beholderen vaskes omhyggeligt og fyldes med frisk drikkevand.

• Lad alt vandet i beholderen løbe igennem og ned i en beholder ved at trykke på knappen "☐".

- Når vandet er løbet igennem, stoppes udløbet og beholderen fyldes igen med vand. Nu er maskinen klar til brug.

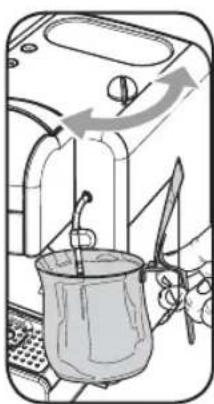

• Sæt en beholder under damprøret.
• Kontroller, at knappen "3" er tændt. Lad alt indholdet i beholderen løbe igennem i intervaller - én kop ad gangen - drej knappen så i urets retning som muligt. Udløbet stoppes ved at dreje knappen tilbage i den oprindelige position. Vent herefter 15 minutter, inden man lader blandingen løbe igennem igen.
• Når hele afkalkningsblandingen er tømt i beholderen, skal beholderen vaskes omned frisk drikkevand.

- Lad nu alt vandet i beholderen løbe igennem ned i en beholder ved at dreje knappen i urets retning.

SIGNALERINGER

- Når vandet er løbet igennem, stoppes udløbet og beholderen fyldes igen med vand. Maskinen er nu klar til brug.

PANNARELLO (TILBEH∅R)

i

Pannarello'en kan købes separat i handlen.

Pannarello-dysen gør det muligt at tilberede cremede cappuccinoer. Maskinen skal klargøres til brug af Pannarello'en til udløb af varmt vand og damp, som beskrevet i de pågældende afsnit.

i

Pannarello'en skal afmonteres og rengøres en gang om ugen.

Alle modeller

Der er strøm på maskinen.

Blinker langsomt

Maskinen er på standby. Tryk på knappen for at aktivere maskinen.

GXI/01

Maskinen er klar til tilberedning af kaff e.

Blinker langsomt

Maskinen varmer op til tilberedning af kaff e.

BORTSKAFFELSE

I medfør af artikel 13 i det italienske lovdekret nr. 151 af 25. juli 2005 "Gennemførelse af direktiv 2002/95/EF, 2002/96/ EF og 2003/108/EF om mindskning af brug af farlige stoff er i elektriske og elektroniske apparaturer samt aff aldsbort- skaff else".

Aff aldssymbolet, der er påtrykt apparatet eller dets emballage, skal minde om, at produktet skal bortskaff es separat efter endt levetid. Brugeren skal derfor afl evere apparatet på aff aldscentre for separat indsamling af elektrisk og elektronisk aff ald eller afl evere det hos forhandleren, hvis der købes et nyt og lignende apparat. Korrekt aff aldsindsamling sikrer, at det kasserede apparatur kan genbruges, behandles og

bortskaff es på en miljøvenlig og sundhedsmæssig sikker måde, så materialerne i apparatet kan genanvendes og/eller genbruges. Forkert bortskaff else af produktet medfører bødestraf i medfør af den gældende lovgivning.

GXI/02

Maskinen er klar til tilberedning af kaff e og udløb af varmt vand.

Blinker langsomt

Maskinen varmer op til tilberedning af kaff e og udløb af varmt vand.

Maskinen er klar til udløb af damp.

Blinker langsomt

Maskinen varmer op til udløb af damp.

Maskinen er overophedet (udfør fyldning af kredsløbet)

Vandkredsløbet er tömt (udfør fyldning af kredsløbet)

Knappen til varmt vand/damp er åben (luk knappen ved at dreje den imod urets retning)

FEJLFINDING OG AFHJÆLPNING

Fejl	Årsag	Afhjælpning
Maskinen tænder ikke. Maskinen er ikke tilsluttet strømforsyningen. Tilslut maskinen til strømforsyningen.
	Kontakt servicecentret.
Det tager lang tid for maskinen at varme op.	Maskinen er kalket til. Afkalk maskinen.
Pumpen larmer. Der mangler vand i beholderen. Fyld frisk drikkevand på.
			Beholderen er blevet fyldt uden at man først har foretaget en fyldning af vandkredsløbet.	Udfør en fyldning af vandkredsløbet (se afsnittet "Fyldning af vandkredsløb").
Håndtaget kan ikke skubbes frem i ud-løbsposition.	Skuff en med brugte kapsler er fuld. Tøm skuff en med brugte kapsler. Gentag sekvensen til isætning af kapsel; hvis dette ikke er tilstrækkeligt, fj ernes kapslen manuelt fra tragten efter at have ta-get stikket ud af stikkontakten.
	Kapsel isat forkert. Tag kapslen ud og sæt den rigtigt i.
Kaff en er kold.	(GXI 01) - Knappen "∅" blinkede, da der blev trykket på den.	Vent på, at knappen "∅" Jøser fast.
	Der er ikke foretaget et gennemløb uden kaff eka-psel, som anbefalet.	Foretag et gennemløb uden kapsel, og tilbered deref-ter kaff en med kaff ekapsel.
Kaff en løber for hurtigt ud eller er ikke cremet.	Brugt kaff ekapsel. Læg en ny kapsel i og gentag fremgangsmåden.
Kaff en løber ikke ud eller løber ud i drå-ber.	(GXI 02) - Knappen "∅" blinkede, da der blev trykket på den.	Vent på, at knappen "∅" Jøser fast.
	Der mangler vand i beholderen. Fyld frisk drikkevand på.
	Der mangler vand i vandkredsløbet.	Fyld kredsløbet (afsnit "Inden maskinen tages brug").
Der kommer hverken varmt vand eller damp ud (GXI 02).	Dampdysen er tilstoppet.	Rens dysen med en nål.(Maskinen skal være slukket, kold og knappen til varmt vand/damp skal være lukket).
	Knappen til varmt vand/damp blev åbnet forkert.	Drej knappen til varmt vand/damp så langt i urets retning som muligt.
Mælken skummer ikke.	Uegnet type mælk.	Brug frisk skummetmælk.
	Mælken er for varm.	Brug mælk ved køleskabstemperatur.

Hvis fejlen ikke findes i ovennævnte tabel eller hvis problemet ikke kan løses, rettes henvendelse til servicecentret.

TEKNISKE DATA

Fabrikanten forbeholder sig retten til at ændre produktets tekniske karakteristika.

Normal spænding - Nominel spænding - Strømforsyning:....Se typeskiltet under lågen

Maskinlegeme ....Termoplast

Dimensioner (bredde x dybde x højde) (mm) 216 x 332 x 273

Vægt....4 kg

Kabellængde....1,2 m

Kapacitet for rum til brugte kapsler 12

Pumpetryk 15 ÷ 19 bar

Kedel ....Rustfri stål

Sikkerhedsanordninger ....Termosikring

SIKKERHEDSREGLER

Dele under spænding må aldrig komme i kontakt med vand. Fare for kortslutning! Dampen og det varme vand kan medføre forbrændinger! Ret aldrig strålen med damp eller varmt vand mod dig selv. Udvis forsigtighed, når du rører ved dysen til varmt vand / damp

og hold fat om det dertil egnede greb: Fare for forbrænding!

Tilsigtet brug

Kaffemaskinen er udelukkende beregnet til brug i hjemmet. Det er forbudt at foretage tekniske ændringer på maskinen og anvende den til andre formål, da dette kan medføre fare! Maskinen er ikke beregnet til brug af personer (herunder børn), der ikke har de fornødne fysiske, mentale eller sensoriske evner eller som ikke har den tilstrækkelige erfaring og/eller kompetence, medmindre de overvåges af en person, der er ansvarlig for deres sikkerhed eller instrueres i, hvordan maskinen anvendes.

Strømforsyning - Strømforsyningskabel

Tilslut kun maskinen til en egnet stikkontakt.

Spændingen skal stemme overens med værdien angivet på maskinens typeskilt. Tag ikke maskinen i brug, hvis strømkablet er defekt. Hvis strømkablet er beskadiget, skal det udskiftes med et nyt med samme karakteristika som det kabel, maskinen blev leveret med. Lad ikke kablet løbe langs hjørner eller skarpe punkter eller varme genstande og beskyt det imod olie. Flyt ikke maskinen ved at trække i kablet. Træk ikke stikket ud ved at trække i kablet og rør ikke ved kablet med våde hænder. Undgå, at strømkablet falder frit ned over borde eller skabe.

Personsikkerhed

Hold altid børn under opsyn for at undgå, at de leger med maskinen. Børn er ikke klar over den fare, der er forbundet med husholdningsapparater. Lad heller ikke børn lege med maskinens emballagemateriale.

Fare for forbrænding

Undgå at rette damp- og/eller varmt vandstrålen mod dig selv og/eller andre personer. Fare for forbrænding! Når dysen åbnes, kan der kortvarigt sprøjte varmt vand ud. Varmt vand / damprøret kan blive meget varmt. Undgå at røre ved røret direkte med hænderne. Brug det dertil egnede greb.

Placering - Plads til brug og vedligeholdelse

For korrekt funktion anbefales det at følge nedenstående råd:

- Maskinen skal placeres på en sikker og plan overfl ade, hvor der ikke er fare for, at den vælter eller beskadiges.

- Stedet, hvor maskinen placeres, skal være godt oplyst, rent og have en stikkontakt i nærheden.

- Der skal være minimum 15 cm afstand mellem maskinen og væggene.

Opbevar ikke maskinen på steder med en temperatur på under 0°C. Frost kan beskadige maskinen. Anvend ikke maskinen udendørs. Anbring ikke maskinen på meget varme overfl ader eller i nærheden af åben ild, så legemet ikke smelter eller beskadiges.

Opbevaring af maskinen - Rengøring

Inden maskinen rengøres skal man slukke for strømmen på afbryderkontakten ON/OFF, trække stikket ud af stikkontakten og vente på, at maskinen er kølet ned. Sænk aldrig maskinen ned i vand!

Det er strengt forbudt at foretage ændringer på maskinens indvendige dele. (Kun på modellen GXI/02) - Hvis maskinen ikke skal anvendes i længere tid, skal man lade vand løbe igennem damprøret og vaske det omhyggeligt. Sluk på afbryderkontakten ON/OFF og træk stikket ud af stikkontakten. Opbevar maskinen et tørt sted, der ikke er tilgængeligt for børn. Beskyt maskinen mod støv og snavs.

Vandbeholder:

Vandbeholderen må kun fyldes med frisk drikkevand uden brus. Tag ikke maskinen i brug, hvis vandet ikke når op til minimumniveauet angivet på selve beholderen. Drik ikke vand, der har ligget i beholderen i nogle dage.

Kapselrum:

Der må udelukkende ilægges kapsler af typen illy "Metodo Iperespresso" i kapselrummet. Put ikke andre genstande i rummet. Kapslerne er engangskapsler. Kapselrummet må ikke åbnes, når maskinen er i gang.

I tilfælde af fejl, defekter eller mistanke om defekter, hvis man har tabt maskinen, skal man straks trække stikket ud af stikkontakten. Tag aldrig en defekt maskine i brug.

Det er udelukkende autoriserede servicecentre, der må udføre reparationer på maskinen. I tilfælde af ikke-autoriserede indgreb på maskinen, fralægger fabrikanten sig ethvert ansvar for eventuelle skader. Gem emballagen til eventuel transport af maskinen.

Brandforebyggelse

I tilfælde af brand skal man bruge brandslukkere med kulsyre (CO₂). Brug ikke vand eller pulverslukkere.

EF-OVERENSSTEMMELSESERKLÆRING

ÅR 2009

erklærer på eget ansvar, at produktet :

KAFFEMASKINE TIL ENKELT KOP KAFFE

TIPO : SIN 030H - SIN 030HRD

• Sikkerhed af elektriske apparater til husholdningsbrug o.l. - Del 1: Almindelige bestemmelser EN 60335-1 (2002) + A1(2004) + A2(2006) + A11(2004) + A12 (2006) + A13(2008)
• Sikkerhed af elektriske apparater til husholdningsbrug o.l. - Del 2-15: Specielle krav til apparater til opvarmning af væsker EN 60335-2-15 (2002) + A1(2005)
• Elektriske apparater til husholdningsbrug o.l. - Elektromagnetiske felter Metoder til evaluering og måling EN 50366 (2003) + A1 (2006).
• Grænseværdier og målemetoder for radioforstyrrelser karakteristiske for apparater med elektrisk og termisk motor til husholdningsbrug og lignende anvendelser, elektriske værktøjer og lignende elektriske apparater - EN 55014-1 (2006).
• Elektromagnetisk kompatibilitet (EMC) Del 3: Grænseværdier - Afsnit 2 : Grænseværdier for udsendelse af harmoniske strømme (udstyrets indgangsstrøm ≤ 16A per fase) - EN 61000-3-2 (2006).
• Elektromagnetisk kompatibilitet (EMC) Del 3. Grænseværdier - Afsnit 3 : Begrænsning af spændingsændringer og spændingsfl uktuationer i lavspændingsforsyninger fra udstyr med mærkestrøm op til og med ≤ 16A. EN 61000-3-3 (1995) + korr.(1997) + A1(2001) + A2 (2005).
• Krav til immunitet for husholdningsapparater, elektriske værktøjer og lignende apparater. Produktfamiliestandard EN 55014-2 (1997) + A1 (2001)

i henhold til dispositionerne i direktiverne : 2006/95/EF, 2004/108/EF.

Robeco sul Naviglio

28/04/2009

R & D Manager

Ing. Andrea Castellani

g. Andrea Castellani Narolle S

GAGGIA S.p.a. forbeholder sig retten til at foretage alle nødvendige ændringer på maskinen

GAGGIA S.p.A.
