MANUAL DE UTILIZADOR for illy plus GAGGIA

Materiale corpo ....Termoplastico

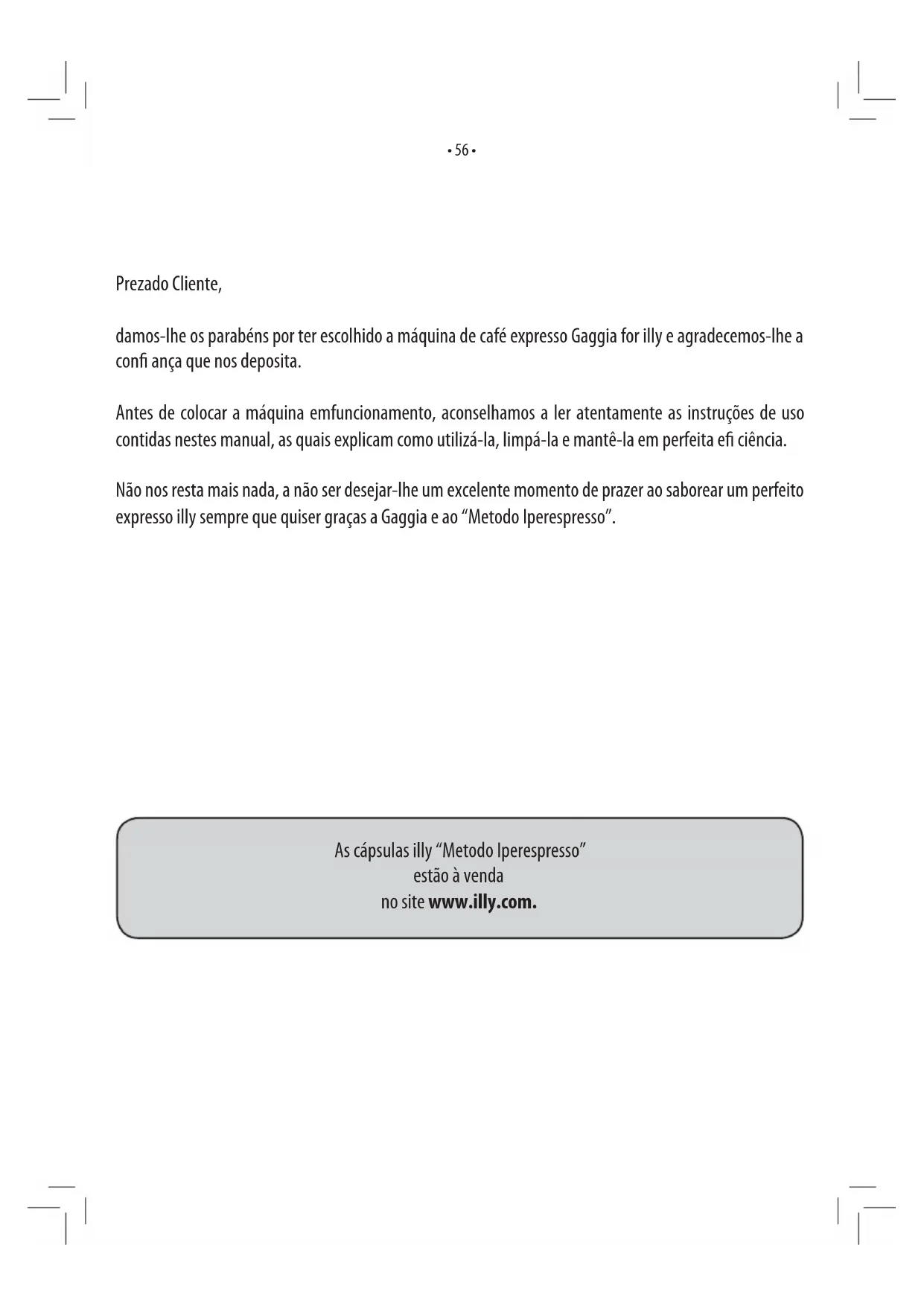

damos-lhe os parabéns por ter escolhido a máquina de café expresso Gaggia for illy e agradecemos-lhe a confi ança que nos deposita.

Antes de colocar a máquina em funcionamento, aconselhamos a ler atentamente as instruções de uso contidas nestes manual, as quais explicam como utilizá-la, limpá-la e mantê-la em perfeita efi ciência.

Não nos resta mais nada, a não ser desejar-lhe um excelente momento de prazer ao saborear um perfeito expresso illy sempre que quiser graças a Gaggia e ao “Metodo Iperespresso”.

As cápsulas illy "Metodo Iperespresso"

estão à venda

no site www.illy.com.

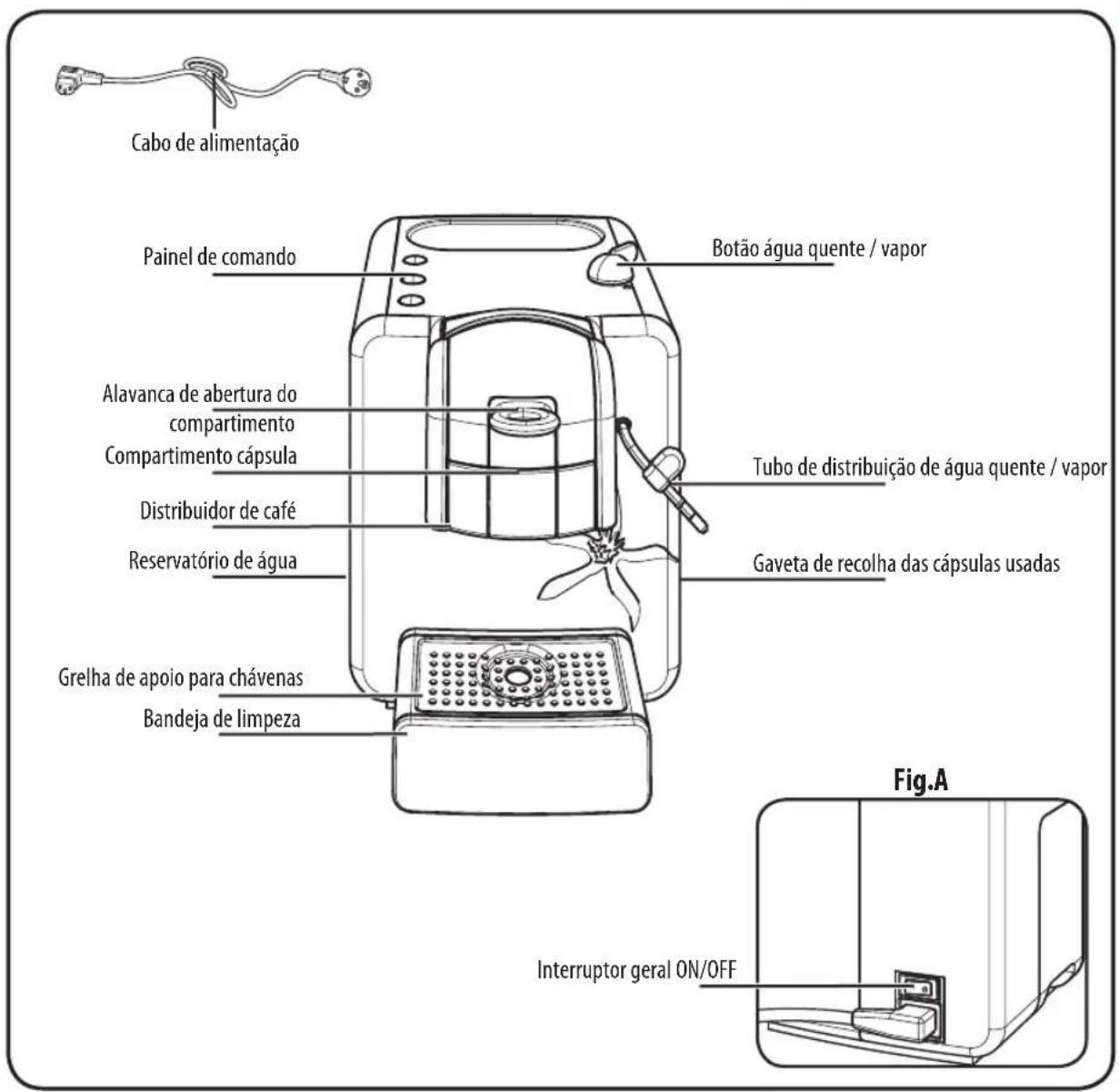

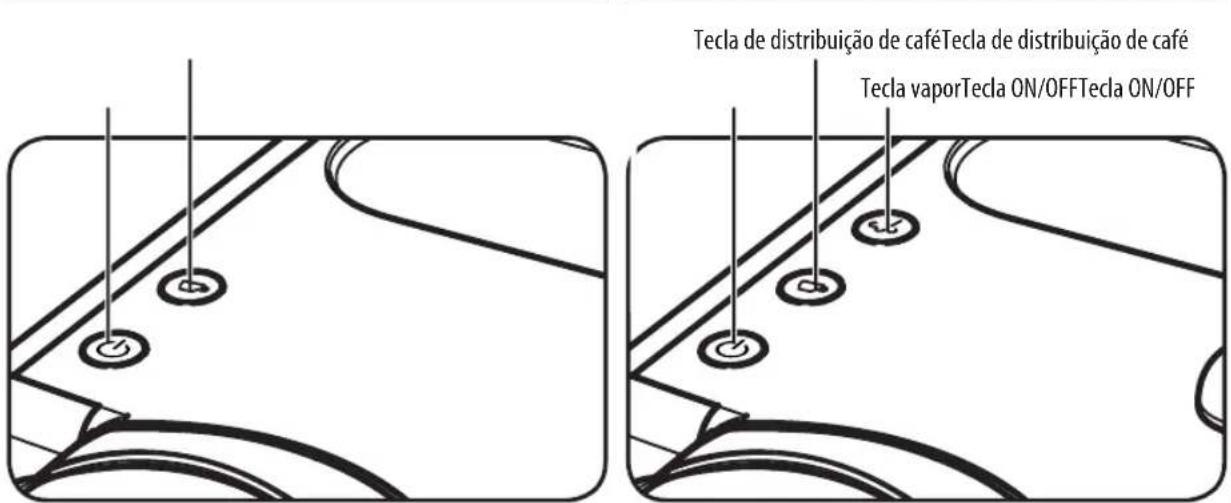

GXI/02GXI/01

Tecla de distribuição de caféTecla de distribuição de café Tecla vaporTecla ON/OFFTecla ON/OFF

Cabo de alimentação Painel de comando Botão água quente / vapor Alavanca de abertura do compartimento Compartimento cápsula Tubo de distribuição de água quente / vapor Distribuidor de café Gaveta de recolha das cápsulas usadas Reservatório de água Grelha de apoio para chávenas Bandeja de limpeza Interruptor geral ON/OFF Fig.A

INSTALAÇÃO

Operações preliminares

- Retire a máquina de café da embalagem e posicione-a num lugar apropriado.

Primeira utilização

- Extraia o reservatório de água, enxagúe-o e encha-o com água potável sem gás. Não ultrapasse o nível (MAX) descrito no reservatório. Introduza novamente o reservatório no local adequado.

A água quente e outros líquidos podem danifi car o reservatório e/ou a máquina. Não coloque a máquina em funcionamento sem água: assegure-se de que há água sufi ciente no interior do reservatório.

- Introduza a fi cha na tomada de corrente na parte traseira da máquina (veja Fig.A) e introduza a outra extremidade do cabo numa tomada de corrente na parede com uma tensão adequada.

- (GXI/02) - Assegure-se de que o botão está na posição "I"; se necessário, vire-o até fi car na posição indicada. - Para ligar a máquina é sufi ciente colocar o interruptor geral ON/OFF (posicionado na parte traseira) na posição "I".

Obs.: Antes de proceder à primeira utilização da máquina ou se o reservatório de água tiver sido esvazia-do totalmente, é necessário carregar o circuito hidráulico.

Carregamento do circuito

• A tecla "○" acende-se e pisca a tecla "."

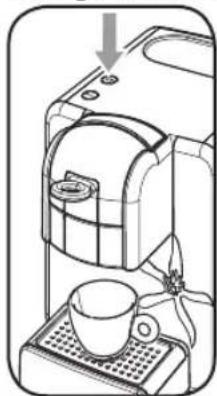

• Introduza uma chávena debaixo do distribuidor.
• Pressione a tecla "☐".

Quando sair água de modo regular pressione novamente a tecla "para terminar a distribuição.

• A tecla "⚡" acende-se e piscam as teclas " ◀️" e 🔊"

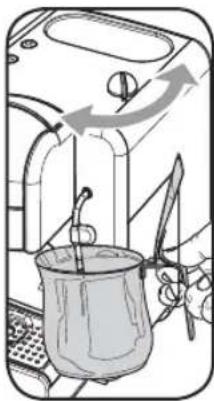

• Para carregar o circuito, introduza um recipiente debaixo do tubo de vapor.
• Rode o botão de água quente/vapor no sentido dos ponteiros do relógio até o final de curso.

Quando a tecla “” se desligar rode o botão no sentido contrário aos ponteiros do relógio até o chegar à posição de origem.

Obs. (para todos os modelos): Após ter carregado o circuito, utilizando o mesmo procedimento, é aconselhável distribuir um reservatório completo de água. No fi nal encha de novo o reservatório com água fresca potável.

Stand-by

A máquina está preparada para a poupança de energia.

Após 1 hora desde a última utilização, a máquina entra em stand-by automaticamente.

Quando a máquina estiver em stand-by, a tecla "⏻" pisca lentamente, enquanto que esligadas.

Para ligar novamente a máquina é sufi ciente pressionar a tecla 🌿

É possível activar manualmente a função de stand-by simplesmente pressionando a tecla "💡".

i Obs. (para todos os modelos): Ao reiniciar a máquina execute uma distribuição sem cápsula para melhorar o sistema.

DISTRIBUIÇÃO DE CAFÉ

A máquina foi concebida para utilizar exclusivamente cápsulas illy "Metodo Iperespresso".

i Antes de distribuir café verifi que que a tecla “a” está acesa de modo fi xo e que o reservatório de água está cheio.
Não introduza os dedos ou qualquer outro objecto. As cápsulas monodose estão preparadas para distribuir um só café. NÃO utilize as cápsulas depois de terem sido usadas. Durante o reinício da fase de distribuição, a máquina executa um ciclo de pré-infusão, durante o qual pode não haver a saída de café.
Ao ligar a máquina execute uma distribuição sem cápsula para melhorar o sistema.

• Posicione 1 chávena debaixo da saída de distribuição.
• Levante a alavanca para a abertura do compartimento porta cápsulas.
• Introduza a cápsula como indicado na fi gura.
• Baixe a alavanca para fechar o compartimento porta cápsula.

No caso de ter alguma difi culdade em fechar o compartimento, verifi que o correcto posicionamento da cápsula e que a gaveta das cápsulas usadas não está cheia.

• Pressione a tecla "☐".
• Inicia a distribuição de café. Quando a quantidade de café desejada for alcançada, interrompa a distribuição de café pressionando novamente na tecla "☐".

• Pressione a tecla "☐".
• A distribuição do café pára automaticamente quando atingir o nível programado; no entanto, é possível interromper a distribuição do café pressionando a tecla “☐”.

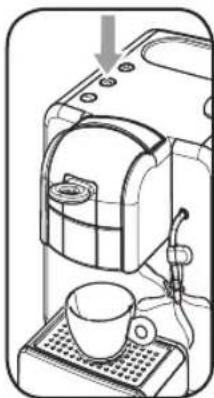

Ajuste do café na chávena (GXI/02)

A máquina permite ajustar a quantidade de café distribuído de acordo com o seu gosto e as com dimensões da sua chávena.

A cada pressão da tecla “☐” a máquina já está programada para distribuir um café de aproximadamente 30 cc.

Esta quantidade pode ser reprogramada a seu gosto.

Para programar novamente a quantidade proceda da seguinte forma:

• Coloque uma chávena debaixo do distribuidor.
• Mantenha a tecla pressionada "☐".
• Quando a chávena tiver a quantidade de e a tecla "☐".

Nesta altura a tecla "☐" está programada; a cada pressão, a máquina deverá distribuir a mesma quantidade acabada de ser programada.

A bandeja de limpeza pode ser posicionada no modo mais correcto conforme as chávenas que se desejam utilizar.

Na fi g.1 a máquina tem a bandeja de limpeza na posição indicada para as chávenas altas.

Se pelo contrário, desejar usar uma chávena para expresso, a posição ideal é aquela indicada na fi g.3.

Para modifi car a posição da bandeja de limpeza é necessário extraí-la puxando para o exterior (fi g.2), posicioná-la nas guias do suporte e empurrá-la até o final de curso (fi g.3).

DISTRIBUIÇÃO ÁGUA QUENTE / VAPOR / CAPPUCCINO (MOD. GXI/02)

Atenção: no início podem verifi car-se breves jactos de água quente: perigo de queimaduras. O tubo de distribuição de água quente pode alcançar temperaturas elevadas: evite tocá-lo directamente com as mãos.

Água quente

• Antes de distribuir água quente verifi que que a tecla "☐" está acesa de modo fi xo.

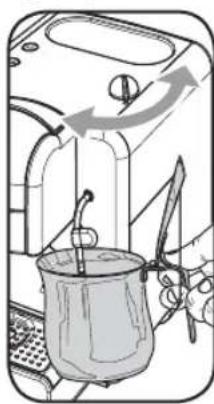

• Introduza um recipiente apropriado (de preferência de metal) debaixo do tubo de vapor.
• Rode o botão de água quente/vapor no sentido dos ponteiros do relógio até o final de curso.
• Distribua a quantidade desejada de água quente; para parar a distribuição de água quente vire no sentido contrário aos ponteiros do relógio até à posição de origem.

Através deste procedimento pode distribuir-se no máximo 180cc de água.

Vapor / Cappuccino

O vapor pode ser utilizado para fazer espuma no leite, para o cappuccino, mas também para aquecer as bebidas.

• Pressione a tecla "J".
• Quando a tecla "¿" se acende de modo fi xo a máquina está pronta.

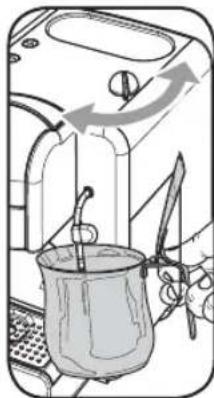

• Introduza um recipiente debaixo do tubo de vapor.
• Rode o botão no sentido do ponteiro do relógio até o fi nal de curso; inicie a distribuição e em breve começará a sair só vapor.

Coloque novamente o botão na posição de origem para parar a distribuição de vapor.

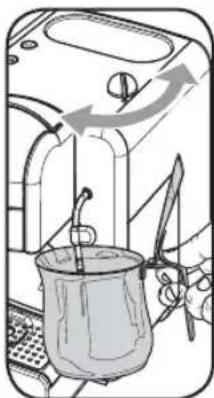

- Para preparar o creme para um cappuccino, encha 1/3 do recipiente (de preferência de metal) com o leite fresco.

Para garantir um melhor resultado na preparação do cappuccino, aconselhamos usar sempre leite à temperatura de frigorífico.

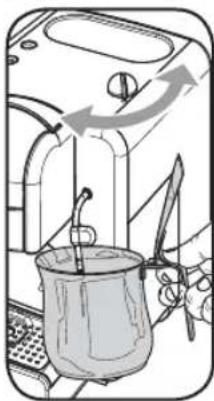

• Mergulhe o tubo de vapor no leite a aquecer e rode o botão até o final de curso no sentido dos ponteiros do relógio para distribuir vapor.
• Vire o recipiente com movimentos lentos de baixo para cima para tornar uniforme a formação da espuma.
• Quando obter o resultado desejado, rode o botão na posição de origem para parar a distribuição de vapor.
• O mesmo sistema pode ser utilizado para o aquecimento de outras bebidas.

i Após ter usado o tubo de vapor, é necessário lavá-lo muito bem dos resíduos de leite como indicado no capítulo "Limpeza e Manutenção".

Após ter utilizado o tubo de vapor, antes de qualquer outra operação, proceda da seguinte forma:

• Introduza um recipiente apropriado debaixo do tubo de vapor.
• Rode o botão de água quente/vapor no sentido dos ponteiros do relógio até o final de curso.

Quando a tecla “” se desligar rode o botão no sentido contrário aos ponteiros do relógio até o colocar na posição de origem.

Ao deixá-la inactiva, a máquina coloca-se automaticamente na temperatura para a distribuição de café, para restabelecer a temperatura exacta para a distribuição de vapor pressione a tecla “.”

LIMPEZA E MANUTENÇÃO

Limpeza geral

• Só efectue as operações de limpeza quando a máquina estiver fria e desligada da rede eléctrica.
• Não mergulhe a máquina em água.
• Não introduza os componentes removíveis na máquina de lavar loiça.
• Não utilize objectos farpados ou produtos químicos agressivos (solventes) para efectuar a limpeza.
• Para a limpeza do aparelho utilize um pano macio humedecido em água.
• Não seque a máquina e/ou os seus componentes utilizando um microondas e/ou um forno convencional.

Esvazie os líquidos presentes na gaveta.

Esvazie a gaveta das cápsulas usadas. Lave e segue antes de a introduzir.

i Verifi que periodicamente se a gaveta das cápsulas não está cheia, de modo a evitar o mau funcionamento e danos na máquina.

• Após a utilização do tubo de água quente/vapor, deixe sair água quente durante alguns segundos. Limpe o exterior da lança com um pano húmido.
• Esvazie e lave diariamente a bandeja de limpeza.
• Aconselha-se a limpar quotidianamente o reservatório de água:
• Extraia o fi Itro branco colocado no interior do reservatório e limpe-o com água corrente potável.
• Reposicione o fi Itro branco no seu compartimento, exercendo uma ligeira pressão combinada com uma leve rotação.
• Encha o reservatório com água fresca potável.

• Execute semanalmente para ambos os modelos a lavagem do porta cápsulas.
• Abra o compartimento e extraia o porta cápsulas. Lave-o com água morna e seque-o antes de o colocar.

DESCALCIFICAÇÃO

A formação de calcário é uma consequência natural da utilização do aparelho; a descalcifi cação é necessária a cada 3-4 meses ou quando se verifi ca uma redução da capacidade de água.

Aconselha-se utilizar o descalcifi cante Gaggia, que foi estudado para respeitar as características técnicas da máquina, mantendo as suas performances no tempo, no completo respeito da segurança para o consumidor. A solução descalcifi cante deve ser desmantelada conforme previsto pelo fabricante e/ou pelas normas vigentes no País de utilização.

Atenção! Nunca utilize o vinagre como descalcifi cante.

• Esvazie o reservatório e encha-o com uma solução de descalcifi-cante e água como especificado na embalagem do produto des-calcifi cante.
  • Ligue a máquina através do interruptor geral ON/OFF.

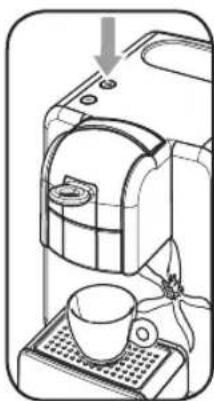

• Introduza um recipiente debaixo do distribuidor.
• Verifi que que a tecla "3" está acesa, distribua todo o conteúdo do reservatório com intervalos, uma chávena de cada vez, pressionando a tecla "3", para parar pressione a tecla novamente. Após cada distribuição aguarde 15 minutos antes de executar a distribuição seguinte.

• Depois de terminada a solução descalcifi - cante presente no reservatório, lave-o com um água fresca potável.

• Distribua toda a água que acabou de introduzir no reservatório num recipiente, pressionando a tecla “☐”.

• Depois de terminada a água, pare a distribuição e encha novamente o reservatório. A máquina está pronta para o uso.

• Introduza um recipiente debaixo do tubo de vapor.
• Verifi que que a tecla “” está acesa, distribua o conteúdo todo do reservatório com intervalos, uma chávena de cada vez, rodando o botão até o fi nal de curso no sentido dos ponteiros do relógio, para parar coloque o botão na posição de origem. Após cada distribuição aguarde 15 minutos antes de executar a distribuição seguinte.
• Depois de terminada a solução descalci-reservatório, lave-o com cuidado e encha-o

SINALIZAÇÕES DA MÁQUINA

com água fresca potável.

• Distribua toda a água que acabou de introduzir no reservatório num recipiente rodando o botão no sentido dos ponteiros do relógio.
• Depois de terminada a água, pare a distribuição e encha novamente o reservatório. A máquina está pronta para o uso.

Todos os modelos

Ligado fi xo
Máquina alimentada.
Máquina em Stand-by. Pressione a tecla para activar a máquina.

Pisca lentamente

PANNARELLO (OPCIONAL)

O pannarello pode ser adquirido em separado no revendedor de confi ança.

O pannarello permite-lhe preparar cappuccinos cremosos. Para a utilização do pannarello deve-se preparar a máquina para a distribuição de água quente e vapor, como descrito nos respectivos parágrafos.

O pannarello deve ser desmontado e lavado completamente semanalmente.

DESMANTELAMENTO

Este produto está conforme a directiva EU 2002/96/EC.

O simbolo impresso no produto ou na sua embalagem indica que este produto não se pode tratar como lixo doméstico normal. Este produto deve ser entregue num ponto de recolha de equipamentos eléctricos e electrónicos para reciclagem. Ao assegurarse que este produto é eliminado correctamente, estará a ajudar a evitar possíveis consequências negativas para o ambiente e saúde pública que resultariam se este

produto não fosse manipulado de forma adquada. Para obter informações mais detalhadas sobre a reciclagem deste produto, por favor contacte o gabinete da câmara municipal da sua cidade ou a loja onde comprou o produto.

GXI/01

Ligado fi xo
Máquina pronta para a distribuição de café.
Máquina em fase de aquecimento para a distribuição de café.

Pisca lentamente

GXI/02

Ligado fi xo
Máquina pronta para a distribuição de café e de água quente.
Máquina em fase de aquecimento para a distribuição de café e de água quente.

Pisca lentamente

Ligado fi xo
Máquina pronta para a distribuição de vapor.
Máquina em fase de aquecimento para a distribuição de vapor.

Pisca lentamente

A piscar ao mesmo tempo
Máquina em sobreaquecimento (proceda com o carregamento do circuito)
Circuito hidráulico descarregado (proceda com o carregamento do circuito)
Botão água quente/vapor aberto (feche o botão rodando-o no sentido dos ponteiros do relógio)

RESOLUÇÃO DE PROBLEMAS

Comportamentos	Causas	Soluções
A máquina não se liga. A máquina não está ligada à rede eléctrica. Ligue a máquina à rede eléctrica.
		Dirija-se ao centro de assistência.
A máquina demora muito tempo para aquecer.	O aparelho está bloqueado com calcário. Descalcifi que o aparelho.
A bomba é muito ruidosa Falta a água no reservatório. Reabasteça com água fresca potável.
	O reservatório foi enchido sem executar o ciclo de carregamento circuito hidráulico.	Execute o ciclo de carregamento do circuito hidráulico (Veja a secção de “Carregamento circuito”).
A alavanca não atinge a posição de distribuição.	Gaveta das cápsulas usadas cheia.	Esvazie a gaveta das cápsulas usadas. Repita a sequência de carregamento da cápsula; se não for o sufi ciente proceda manualmente para descarregar a cápsula da conduta depois de ter desligado a máquina da rede eléctrica
	Cápsula introduzida de maneira errada Repita a sequência de carregamento da cápsula.
o café está frio.	(GXI/01) - A tecla “” estava a piscar quando a tecla foi pressionada.	Aguarde que a tecla “” se acenda de modo fixo.
	Não foi distribuído um café sem cápsula como aconselhado.	Distribua um café sem cápsula e sucessivamente distribua o café utilizando a cápsula
O café sai demasiado rápido ou não é distribuído um café cremoso.	Cápsula usada. Introduza uma cápsula nova e repita as operações.
O café não sai ou sai às pingas.	(GXI/02) - A tecla “” estava a piscar quando a tecla foi pressionada.	Aguarde que a tecla “” se acenda de modo fixo.
	Falta a água no reservatório Reabasteça com água fresca potável.
	Circuito hidráulico descarregado. Recarregue o circuito (parágrafo “Primeira utilização”).
Nenhuma distribuição de água quente ou vapor (GXI/02)	Obstrução da lança de vapor.	Limpe o bico com uma agulha.(A máquina deve estar desligada, fria e o botão de água quente /vapor deve estar fechado).
	Botão de água quente/vapor aberto de modo errado.	Rode o botão de água quente/vapor até o final de curso.
Não é possível obter a espuma do leite.	Leite não apropriado.	Utilize leite fresco, parcialmente desnatado.
	Leite demasiado quente.	Utilize leite à temperatura de frigorífico.

Para as avarias que não estão incluídas na tabela atrás ou no caso das soluções sugeridas não resolverem o problema, contacte um centro de assistência.

DADOS TÉCNICOS

O fabricante reserva o direito de modifi car as características técnicas do produto.

Tensão nominal – Potência nominal - Alimentação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Veja a plaqueta posicionada no interior da portinhola

Material do corpo ....Termoplástico

Dimensões (largura x profundidade x altura) (mm) 216 x 332 x 273

Peso 4 kg

Comprimento do cabo 1,2 m

Painel de comando.... Na parte superior

Reservatório de água 1,0 litro – Extraível

Capacidade do recipiente das cápsulas usadas 12

Pressão da bomba 15 ÷ 19 bar

Caldeira Inox

Dispositivos de segurança ....Termofusível

NORMAS DE SEGURANÇA

Nunca coloque em contacto com água as peças que estão ligadas à corrente: perigo de curto-circuito! O vapor e a água quente podem provocar queimaduras! Nunca vire o jacto de vapor ou de água quente em direcção a partes do corpo; toque cuidadosamente de vapor / água quente, agarrando-o pela pega adequada: perigo de queimaduras!

Utilização prevista

A máquina de café é indicada exclusivamente para utilização doméstica.

É proibido efectuar modificações técnicas e qualquer utilização ilícita, devido aos riscos que pode causar! O aparelho não se destina a ser utilizado por pessoas (incluindo crianças) com reduzidas capacidades físicas, mentais ou sensoriais ou com experiência e/ou competências insuficientes, a não ser que estejam sob a supervisão de uma pessoa responsável pela sua segurança ou que sejam ensinados por essa mesma pessoa a utilizar o aparelho.

Alimentação de corrente - Cabo de alimentação

Ligue a máquina de café apenas a uma tomada de corrente adequada.

A tensão deve corresponder àquela indicada na plaqueta do aparelho. Nunca utilize a máquina de café se o cabo de alimentação estiver defeituoso. Se o cabo de alimentação apresentar danos, deve ser substituído por um produto adequado com as mesmas características do fornecido com a máquina. Não passe o cabo de alimentação por ângulos e sob arestas vivas, por cima de objectos muito quentes e proteja-o do óleo. Não ande com a máquina de café nem a puxe pelo cabo. Não extraia a ficha puxando pelo cabo, nem toque nela com as mãos molhadas. Evite que o cabo de alimentação caia livremente de mesas ou estantes.

Protecção de outras pessoas

Mantenha as crianças sob supervisão, para evitar que brinquem com o aparelho. As crianças não se apercebem do perigo associado aos electrodomésticos. Não deixe ao alcance das crianças os materiais utilizados para embalar a máquina.

Perigo de queimaduras

Evite dirigir contra si mesmo e/ou outras pessoas o jacto de vapor e/ou água quente: perigo de queimaduras! Durante o início da distribuição podem verificar-se breves salpicos de água quente. O tubo de vapor pode alcançar temperaturas elevadas: evite tocar na mesma directamente com as mãos, utilize o botão apropriado.

Colocação - Espaço para a utilização e manutenção

Para uma correcta gestão aconselha-se:

• Escolha uma base de apoio segura, bem nivelada, onde ninguém possa derrubá-la nem fi car ferido.
• Escolha um ambiente sufi cientemente iluminado, higiénico e com uma fi cha de corrente facilmente alcançável.
• Preveja uma distância mínima das paredes da máquina de cerca 15 cm.

Não mantenha a máquina a uma temperatura inferior a 0°C; o gelo poderia danificar a máquina. Não utilize a máquina de café ao ar livre. Não pouse a máquina em superfícies muito quentes e perto de chamas livres, para evitar que a carcaça se funda ou fi que danifi cada.

Armazenagem da máquina - Limpeza

Antes e limpar a máquina, é indispensável desligar a máquina através do interruptor geral ON/OFF, depois retirar a ficha da tomada de corrente e aguardar que a máquina arrefeça. Nunca mergulhe a máquina em água!

É rigorosamente proibido tentar modificar de algum modo o interior da máquina. (Só o modelo GXI/02) - Se a máquina tiver de ficar inutilizada por um período prolongado, distribua a água do tubo de vapor e lave com cuidado o tubo de vapor, em seguida desligue-a através do interruptor geral ON/OFF e retire a fi cha da tomada. Guarde-a num local seco e não acessível a crianças. Proteja-a contra o pó e a sujidade.

Reservatório de água:

Introduza no reservatório apenas água fresca potável sem gás. Não coloque a máquina em funcionamento se a água não ultrapassar pelo menos o nível mínimo indicado no reservatório. Não utilizar a água que fi cou no reservatório por alguns dias para fi ns alimentares.

Compartimento cápsulas:

No compartimento das cápsulas só devem ser introduzidas cápsulas illy "Metodo Iperespresso"; não introduza os dedos ou outro objecto qualquer. As cápsulas devem ser usadas apenas uma vez. É proibido abrir o compartimento das cápsulas durante a distribuição do café.

Reparações / Manutenção

No caso de avarias, defeitos ou suspeita de defeito após uma queda, desligue imediatamente a ficha da tomada. Nunca coloque em funcionamento uma máquina defeituosa. Só os Centros de Assistência Autorizados podem efectuar intervenções e reparações. No caso de intervenções não realizadas segundo as normas, rejeita-se qualquer tipo de responsabilidade por eventuais danos. Guarde a embalagem para um eventual transporte.

Anti-incêndio

No caso de incêndio, utilize extintores de dióxido de carbono (CO₂). Não utilize água ou extintores de incêndio em pó.

DECLARAÇÃO DE CONFORMIDADE CE

ANO 09

Declaramos sob a nossa responsabilidade que o produto:

MÁQUINA DE CAFÉ ÚNICA

MODELO : SIN 030H - SIN 030HRD

ao qual se refere esta declaração, está em conformidade com as normas seguintes:

• Segurança de aparelhos electrodomésticos e análogos - Requisitos gerais EN 60335-1 (2002) + A1(2004) + A2(2006) + A11(2004) + A12 (2006) + A13(2008)
• Segurança de aparelhos electrodomésticos e análogos - Parte 2-15 Requisitos específi cos para equipamentos de aquecimento de líquidos EN 60 335-2-15 (2002) + A1(2005)
• Segurança de aparelhos domésticos e análogos. Campos electromagnéticos Métodos de avaliação e medição EN 50366 (2003) + A1 (2006).
• Limites e métodos de medição das interferências rádio características de aparelhos com motor eléctrico e térmicos para uso doméstico e utilizações análogas, instrumentos eléctricos e aparelhagens eléctricas análogas - EN 55014-1 (2006).
• Compatibilidade electromagnética (CEM) Parte 3 Limites - Secção 2 : Limites para emissões de corrente harmónica (corrente de entrada do equipamento até ≤ 16A por fase) - EN 61000-3-2 (2006).
• Compatibilidade electromagnética (CEM) Parte 3 Limites - Seção 3 : Limitação das fl utuações e dos picos de tensão nos sistemas de alimentação de baixa tensão para equipamentos de corrente nominal até ≤ 16A. EN 61000-3-3 (1995) + corr.(1997) + A1 (2001) + A2 (2005).
• Requisitos de imunidade para electrodomésticos, instrumentos e aparelhos análogos. Norma da família de produtos EN 55014-2 (1997) + A1 (2001)

segundo as disposições das directivas: EC 2006/95, EC 2004/108.

Robeco sul Naviglio

28/04/2009

R & D Manager

Mr. Andrea Castellani

& D Manager : Andrea Castellani Narville S

Geachte klant,

A GAGGIA S.p.a. reserva-se o direito de efetuar todas as modifi cações consideradas necessárias.
