BRUGSANVISNING ESL 464 TR-E WINNY

DA Maksimale værdier for støj og vibrationer Til model 414 464 534

MASKINENS IDENTIFIKATIONSSKILT OG KOMPONENTER 1. Udsendt lydeffektniveau i overensstemmelse med direktivet 2000/14/EØF 2. Typegodkendelse i overensstemmelse med direktivet 98/37/EØF (2006/42/EF fra 29/12/2009) 3. Konstruktionsår 4. Type af plæneklipper 5. Serienummer 6. Fabrikantens navn og adresse 7. Varenummer Så snart maskinen er købt, skal identifikationsdataene (pkt. 3 - 5 - 6) noteres i de tilsvarende felter i manualens sidste side.

Lydtryk ved brugerens ører (ifølge normen 81/1051/EØF) db(A) 78,4 79,6 80,3 - Usikkerhed ved målingen (2006/42/EF - EN 27574) .. db(A) 0,7 0,6 0,7 Målt lydeffekt (ifølge direktiv 2000/14/EF, 2005/88/EF) db(A) 94,0 94,9 96,3 - Usikkerhed ved målingen (2006/42/EF - EN 27574) ... db(A) 0,2 0,2 0,2 Garanteret lydeffekt (ifølge direktiv 2000/14/EF, 2005/88/EF) db(A) 96

11. Chassis 12. Motor 13. Kniv 14. Beskyttelsesplader 15. Opsamlingspose 16. Styrehåndtag 17. Hastighedsregulator 18. Håndtag til motorbremse 19. Håndtag til indkobling af træk BESKRIVELSE AF SYMBOLERNE PÅ BETJENINGERNE (findes ikke i alle maskiner)

FI TUNNUSLAATTA JA LAITTEENOSAT

21. Langsomt 22. Hurtigt 23. Starter 24. Standsning af motoren 25. Træk indkoblet 26. Hvile 27. Start af motor SIKKERHEDSFORSKRIFTER - Deres plæneklipper skal anvendes med forsigtighed. På maskinen har vi derfor anbragt nogle etiketter for at minde om de vigtigste forholdsregler under brugen. Etiketternes betydning er forklaret nedenfor. Desuden anbefaler vi, at De omhyggeligt læser sikkerhedsreglerne, som findes i det tilsvarende kapitel i denne bog. 51. Vigtigt: Læs betjeningsvejledningen før maskinen tages i brug. 52. Risiko for stenudslyngning. Ingen personer bør opholde sig i arbejdsområdet, når maskinen er i brug. 53. Risiko for skader. Knive i bevægelse. Stik ikke fødder eller hænder ind i rotorhuset. 54. Kun for plæneklippere med elektrisk motor. 55. Advarsel: Når maskinen slukkes, fortsætter kniven med at dreje i nogen tid. 56. Advarsel: Fjern tændrørsledningen fra tændrøret inden påbegyndelse af reparation eller vedligeholdelse. 57. Kun for plæneklippere med elektrisk motor.

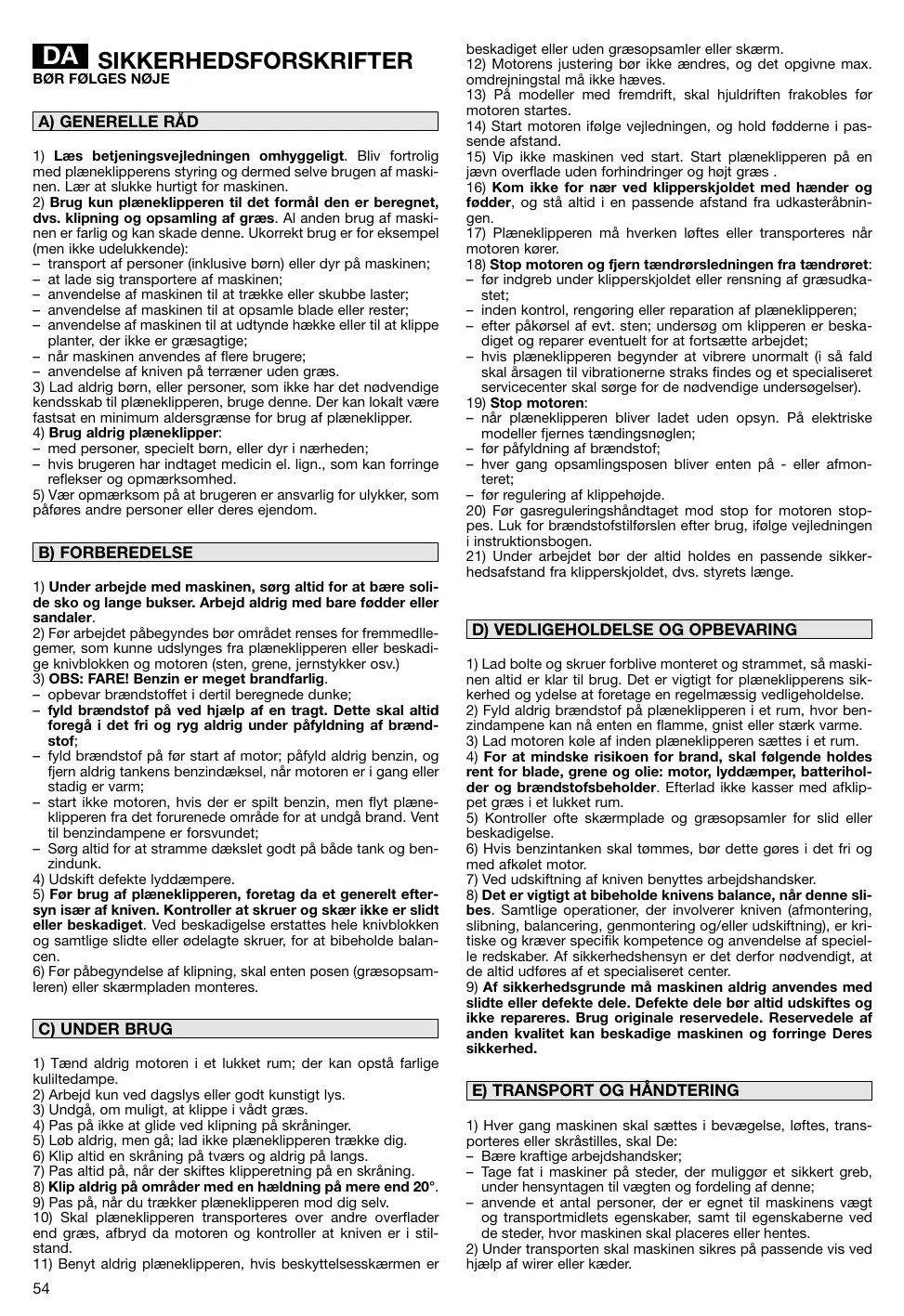

DA SIKKERHEDSFORSKRIFTER BØR FØLGES NØJE A) GENERELLE RÅD 1) Læs betjeningsvejledningen omhyggeligt. Bliv fortrolig med plæneklipperens styring og dermed selve brugen af maskinen. Lær at slukke hurtigt for maskinen. 2) Brug kun plæneklipperen til det formål den er beregnet, dvs. klipning og opsamling af græs. Al anden brug af maskinen er farlig og kan skade denne. Ukorrekt brug er for eksempel (men ikke udelukkende): – transport af personer (inklusive børn) eller dyr på maskinen; – at lade sig transportere af maskinen; – anvendelse af maskinen til at trække eller skubbe laster; – anvendelse af maskinen til at opsamle blade eller rester; – anvendelse af maskinen til at udtynde hække eller til at klippe planter, der ikke er græsagtige; – når maskinen anvendes af flere brugere; – anvendelse af kniven på terræner uden græs. 3) Lad aldrig børn, eller personer, som ikke har det nødvendige kendsskab til plæneklipperen, bruge denne. Der kan lokalt være fastsat en minimum aldersgrænse for brug af plæneklipper. 4) Brug aldrig plæneklipper: – med personer, specielt børn, eller dyr i nærheden; – hvis brugeren har indtaget medicin el. lign., som kan forringe reflekser og opmærksomhed. 5) Vær opmærksom på at brugeren er ansvarlig for ulykker, som påføres andre personer eller deres ejendom.

B) FORBEREDELSE 1) Under arbejde med maskinen, sørg altid for at bære solide sko og lange bukser. Arbejd aldrig med bare fødder eller sandaler. 2) Før arbejdet påbegyndes bør området renses for fremmedllegemer, som kunne udslynges fra plæneklipperen eller beskadige knivblokken og motoren (sten, grene, jernstykker osv.) 3) OBS: FARE! Benzin er meget brandfarlig. – opbevar brændstoffet i dertil beregnede dunke; – fyld brændstof på ved hjælp af en tragt. Dette skal altid foregå i det fri og ryg aldrig under påfyldning af brændstof; – fyld brændstof på før start af motor; påfyld aldrig benzin, og fjern aldrig tankens benzindæksel, når motoren er i gang eller stadig er varm; – start ikke motoren, hvis der er spilt benzin, men flyt plæneklipperen fra det forurenede område for at undgå brand. Vent til benzindampene er forsvundet; – Sørg altid for at stramme dækslet godt på både tank og benzindunk. 4) Udskift defekte lyddæmpere. 5) Før brug af plæneklipperen, foretag da et generelt eftersyn især af kniven. Kontroller at skruer og skær ikke er slidt eller beskadiget. Ved beskadigelse erstattes hele knivblokken og samtlige slidte eller ødelagte skruer, for at bibeholde balancen. 6) Før påbegyndelse af klipning, skal enten posen (græsopsamleren) eller skærmpladen monteres.

C) UNDER BRUG 1) Tænd aldrig motoren i et lukket rum; der kan opstå farlige kuliltedampe. 2) Arbejd kun ved dagslys eller godt kunstigt lys. 3) Undgå, om muligt, at klippe i vådt græs. 4) Pas på ikke at glide ved klipning på skråninger. 5) Løb aldrig, men gå; lad ikke plæneklipperen trække dig. 6) Klip altid en skråning på tværs og aldrig på langs. 7) Pas altid på, når der skiftes klipperetning på en skråning. 8) Klip aldrig på områder med en hældning på mere end 20°. 9) Pas på, når du trækker plæneklipperen mod dig selv. 10) Skal plæneklipperen transporteres over andre overflader end græs, afbryd da motoren og kontroller at kniven er i stilstand. 11) Benyt aldrig plæneklipperen, hvis beskyttelsesskærmen er

beskadiget eller uden græsopsamler eller skærm. 12) Motorens justering bør ikke ændres, og det opgivne max. omdrejningstal må ikke hæves. 13) På modeller med fremdrift, skal hjuldriften frakobles før motoren startes. 14) Start motoren ifølge vejledningen, og hold fødderne i passende afstand. 15) Vip ikke maskinen ved start. Start plæneklipperen på en jævn overflade uden forhindringer og højt græs . 16) Kom ikke for nær ved klipperskjoldet med hænder og fødder, og stå altid i en passende afstand fra udkasteråbningen. 17) Plæneklipperen må hverken løftes eller transporteres når motoren kører. 18) Stop motoren og fjern tændrørsledningen fra tændrøret: – før indgreb under klipperskjoldet eller rensning af græsudkastet; – inden kontrol, rengøring eller reparation af plæneklipperen; – efter påkørsel af evt. sten; undersøg om klipperen er beskadiget og reparer eventuelt for at fortsætte arbejdet; – hvis plæneklipperen begynder at vibrere unormalt (i så fald skal årsagen til vibrationerne straks findes og et specialiseret servicecenter skal sørge for de nødvendige undersøgelser). 19) Stop motoren: – når plæneklipperen bliver ladet uden opsyn. På elektriske modeller fjernes tændingsnøglen; – før påfyldning af brændstof; – hver gang opsamlingsposen bliver enten på - eller afmonteret; – før regulering af klippehøjde. 20) Før gasreguleringshåndtaget mod stop for motoren stoppes. Luk for brændstofstilførslen efter brug, ifølge vejledningen i instruktionsbogen. 21) Under arbejdet bør der altid holdes en passende sikkerhedsafstand fra klipperskjoldet, dvs. styrets længe.

D) VEDLIGEHOLDELSE OG OPBEVARING 1) Lad bolte og skruer forblive monteret og strammet, så maskinen altid er klar til brug. Det er vigtigt for plæneklipperens sikkerhed og ydelse at foretage en regelmæssig vedligeholdelse. 2) Fyld aldrig brændstof på plæneklipperen i et rum, hvor benzindampene kan nå enten en flamme, gnist eller stærk varme. 3) Lad motoren køle af inden plæneklipperen sættes i et rum. 4) For at mindske risikoen for brand, skal følgende holdes rent for blade, grene og olie: motor, lyddæmper, batteriholder og brændstofsbeholder. Efterlad ikke kasser med afklippet græs i et lukket rum. 5) Kontroller ofte skærmplade og græsopsamler for slid eller beskadigelse. 6) Hvis benzintanken skal tømmes, bør dette gøres i det fri og med afkølet motor. 7) Ved udskiftning af kniven benyttes arbejdshandsker. 8) Det er vigtigt at bibeholde knivens balance, når denne slibes. Samtlige operationer, der involverer kniven (afmontering, slibning, balancering, genmontering og/eller udskiftning), er kritiske og kræver specifik kompetence og anvendelse af specielle redskaber. Af sikkerhedshensyn er det derfor nødvendigt, at de altid udføres af et specialiseret center. 9) Af sikkerhedsgrunde må maskinen aldrig anvendes med slidte eller defekte dele. Defekte dele bør altid udskiftes og ikke repareres. Brug originale reservedele. Reservedele af anden kvalitet kan beskadige maskinen og forringe Deres sikkerhed.

E) TRANSPORT OG HÅNDTERING 1) Hver gang maskinen skal sættes i bevægelse, løftes, transporteres eller skråstilles, skal De: – Bære kraftige arbejdshandsker; – Tage fat i maskiner på steder, der muliggør et sikkert greb, under hensyntagen til vægten og fordeling af denne; – anvende et antal personer, der er egnet til maskinens vægt og transportmidlets egenskaber, samt til egenskaberne ved de steder, hvor maskinen skal placeres eller hentes. 2) Under transporten skal maskinen sikres på passende vis ved hjælp af wirer eller kæder.

DA NORMER FOR BRUG Angående motor og batteri (i de modeller, hvor det findes) henvises der til de pågældende brugsanvisninger. BEMÆRK - Sammenhængen mellem henvisningerne i teksten og de tilsvarende figurer (på siderne 2 - 3) fås ved hjælp af tallene foran hvert afsnit.

1. FULDSTÆNDIGGØR SAMLINGEN BEMÆRK - Maskinen kan leveres med nogle komponenter, der allerede er monteret. ADVARSEL - Udpakningen og den endelige samling skal udføres på en flad og solid overflade, hvor der er tilstrækkelig plads til at flytte maskinen og emballagen, og altid med anvendelse af egnet værktøj. Emballagen skal bortskaffes i overensstemmelse med de lokale gældende normer.

1.1a Håndtag af type “I” – uden højderegulering - Montér håndtagets nederste del (1) i chassisets sidehuller og fastgør den med de vedlagte skruer (2). Montér håndtagets øverste del (3) ved hjælp af de vedlagte skruer (4). Tjek, at startsnorens styrefjeder (5) er i den korrekte stilling. På nogle modeller: Forbind motorbremsens kabel (6) ved at koble trådens ende (7) ind i hullet (8) på styrehåndtaget. Fastgør derefter kabelholderen (6a) til håndtaget ved hjælp af skruerne (9) som angivet. Fastgør kontrolkablerne ved hjælp af klemmerne (10). 1.1b Håndtag af type “II” – med højderegulering. Sæt den nederste del af grebet (1), der forudgående er installeret, tilbage i driftsposition, og tilspænd de nederste håndtag (2). Sørg for, at de to tappe (3) forbliver siddende i de tilsvarende huller. Montér håndtagets øverste del (6) med vedlagte skruer (7), check at startsnorens styrefjeder (8) er i den korrekte stilling. På nogle modeller: Forbind motorbremsens kabel (8) ved at koble trådens ende (9) ind i hullet (10) på styrehåndtaget. Fastgør derefter kabelholderen (8a) til håndtaget ved hjælp af skruerne (11) som angivet. Fastgør kontrolkablerne med klemmerne (12). Ved at løsne håndtagene (2) er det muligt at indstille grebet til to forskellige højder. 1.2a Ved stiv opsamlingspose: Adskil omhyggeligt den lille plade (1) og skiverne (2) fra posens øverste del (3). Fjern de to skiver (2) og montér den lille plade (1) på posens øverste del (3), indtil den klikker på plads. Montér de to dele (3) og (4) sammen. Skub hagerne ind i hullerne, indtil de klikker på plads, og fastspænd delene med vedlagte skruer (5). 1.2b Ved opsamlingspose af stof og plast: Stik rammen (15) i posen (17) og hægt alle plastprofiler (18) fast ved hjælp af en skruetrækker som vist på figuren. Sæt stofdelens yderkant (19) i rillen på plastdelen (13). Start 5–7 mm fra enderne. 1.3 Hvis modellen er udstyret med elektrisk start, forbindes batterikablet til kontaktoren for plæneklipperens hovednet.

2. BESKRIVELSE AF STYRINGERNE 2.1 Gashåndtaget (hvis monteret) kontrolleres af grebet (1). Grebets stillinger er vist i den pågældende plade.

Nogle modeller er udstyret med motor med fast omdrejningstal. Gashåndtaget er derfor ikke installeret.

2.2 Knivbremsen drives af grebet (1). Ved start og anvendelse af klipperen, skal grebet holdes indtrykket mod håndtaget. Motoren standser, så snart grebet slippes. 2.3 På de selvkørende modeller kan man køre plæneklipperen fremad ved at flytte grebet (1) mod håndtaget. Plæneklipperen standser, så snart grebet slippes. 2.4 Klippehøjden indstilles ved at flytte grebene (1). I nogle af modellerne fjernes skærmen (2) og tappen (3) skrues af ved hjælp af medfølgende nøgle (4); hjulene anbringes i hullet (5) alt efter den ønskede klippehøjde og tappen (3) spændes fuldstændigt til ved hjælp af nøglen (4). Klippehøjden skal være den samme på alle fire hjul. INDSTIL KLIPPEHØJDEN MED KNIVEN I TOTAL STILSTAND.

3. ARBEJDE MED PLÆNEKLIPPEREN 3.1 Løft beskyttettelsespladen og fastgør den stive opsamlerpose (1) eller opsamlerposen af stof (2) ordentligt som vist i figurerne. 3.2 For at starte motoren følges anvisningerne i motorens betjeningsvejledning, træk derefter knivbremsens håndtag (1) mod styrehåndtaget og træk i startkablets greb med faste ryk (2). I modeller med elektrisk start, træk knivbremsens håndtag (1) mod styrehåndtaget og drej kontaktnøglen (3). 3.3 For at opnå det bedste resultat af klipningen, anbefales det at anvende den samme klippehøjde og at skifte køreretning. ET PAR RÅD TIL PLEJE AF GRÆSPLÆNEN Forskellige typer af græs har hver sine egenskaber og kan derfor kræve, at de skal pleje på forskellig vis. Læs altid anvisningerne på græsfrøets pakning hvad angår klippehøjde i forhold til vækstbetingelserne på det område, hvor man arbejder. Vær opmærksom på, at de fleste typer græs består af en stilk og et eller flere blade. Hvis bladene klippes fuldstændigt, vil plænen blive beskadiget og genvæksten bliver vanskeligere. Som tommelfingerregel kan man holde sig til nedenstående anvisninger: – en alt for lav klipning medfører afrivninger og udtyndinger i græsmåtten, med et "plettet" udseende; – om sommeren skal klipningen være højere for at undgå, at jorden tørrer ud; – klip ikke græsset, mens det er vådt - dette kan reducere knivens effektivitet på grund af græs, der sætter sig fast på kniven, og kan medføre afrivninger i græsmåtten; – i tilfælde af særligt højt græs bør der først klippes ved den største højde, som maskinen tillader, og derefter klippe igen efter 2-3 dage.

3.4 Efter brug slippes bremsegrebet (1) og tændrørsledningen (2) tages ud. På modellerne med elektrisk start, tages tændningsnøglen (3) ud. VENT, TIL KNIVEN ER STANDSET, inden der foretages et hvilket som helst indgreb.

4. VEDLIGEHOLDELSE VIGTIG – En regelmæssig og omhyggelig vedligeholdelse er uundgåelig for at fastholde maskinens sikkerhedsni-

veauer og ydelser gennem tiden. Opbevar plæneklipperen på et tørt sted.

tående liste, og som er udtrykkeligt designet til netop Deres maskines model og type.

1) Bær stærke arbejdshandsker, inden De foretager et hvilket som helst rensnings-, vedligeholdelses- eller justeringsindgreb på maskinen. 2) Vask maskinen omhyggeligt efter hver klipning; fjern de græsrester eller det mudder, som eventuelt har ophobet sig inde i chassiset for at undgå, at det tørrer og vanskeliggør den efterfølgende start. 3) Malingen i den indre del af chassiset kan falde af med tiden på grund af den slibende virkning fra det klippede græs; i så fald skal De hurtigt gribe ind ved at tilpasse den malede overflade med en rystbeskyttende maling for at undgå dannelse af rust, som kunne medføre korrosion af metallet. 4) For at få adgang til den nederste del, skal maskinen udelukkende skråstilles på den side, der er angivet på motorens hæfte, og de pågældende anvisninger skal følges 5) Undgå at spilde benzin på motorens eller maskinens plastikdele for at undgå at beskadige dem, og rens alle de benzinspor, der eventualment måtte være spildt. Garantien dækker ikke skader ved plastikdelene som følge af benzin.

6.1 Kit til “mulching” (med mindre det medfølger) Finsnitter det slåede græs og efterlader det på plænen i stedet for opsamling i pos

4.1 Et hvilket som helst indgreb på kniven bør udføres af et specialiseret center, der råder over egnede redskaber. Denne maskine er tiltænkt anvendelse af knive med koden: 81004360/3 (til model 414) 81004365/3 (til model 464) 81004381/1 (til model 534) Knivene skal altid afmærkes . I betragtning af produktets udvikling kan førnævnte knive efter nogen tid udskiftes med andre, som har lignende egenskaber hvad angår ombyttelighed og funktionssikkerhed. Montér kniven (2) med koden og afmærkningen, der vender mod jorden. Følg rækkefølgen som vist i figuren. Fastspænd den midterste skrue (1) ved hjælp af en momentnøgle justeret ved 35-40 Nm.

4.2 Til opladning af batteri benyttes den medfølgende oplader (1), som forklaret i batteriets vejledning. Batteriopladeren må aldrig forbindes direkte til motorens klemme. Det er ikke muligt at starte motoren under anvendelse af batteriopladeren som forsyningsspænding, da dette kan beskadige opladeren. Hvis plæneklipperen ikke skal bruges i længere tid, afbrydes batteriet; sørg for, at det er korrekt opladet.

5. MILJØBESKYTTELSE Miljøbeskyttelsen er et relevant aspekt, som bør have høj prioritet under anvendelse af maskinen - dette vil gavne både vores fællesskab med andre mennesker og det miljø, vi lever i. – Undgå at virke forstyrrende for nabolaget. – Overhold nøje de lokale normer, når De bortskaffer restmaterialet efter klipningen. – Overhold nøje de lokale bestemmelser hvad angår bortskaffelse af emballage, olie, benzin, batterier, filtre, slidte dele og enhver komponent, som kan påvirke miljøet. Disse typer affald må ikke bortskaffes sammen med husoldningsaffaldet men skal i stedet holdes adskilt og afleveres til egnede samlestationer, som vil sørge for genbrug af materialerne. – Efterlad ikke maskinen i miljøet, når den bortskaffes, men henvend Dem i stedet til et genbrugscenter i henhold til de gældende lokale bestemmelser.

6. TILBEHØR ADVARSEL: Af sikkerhedshensyn er det strengt forbudt at montere andre redskaber end dem, der er angivet i nedens-

I tilfælde af tvivl eller spørgsmål, er du velkommen til at kontakte din forhandler.
