BRUGSANVISNING BFT142F MAKITA

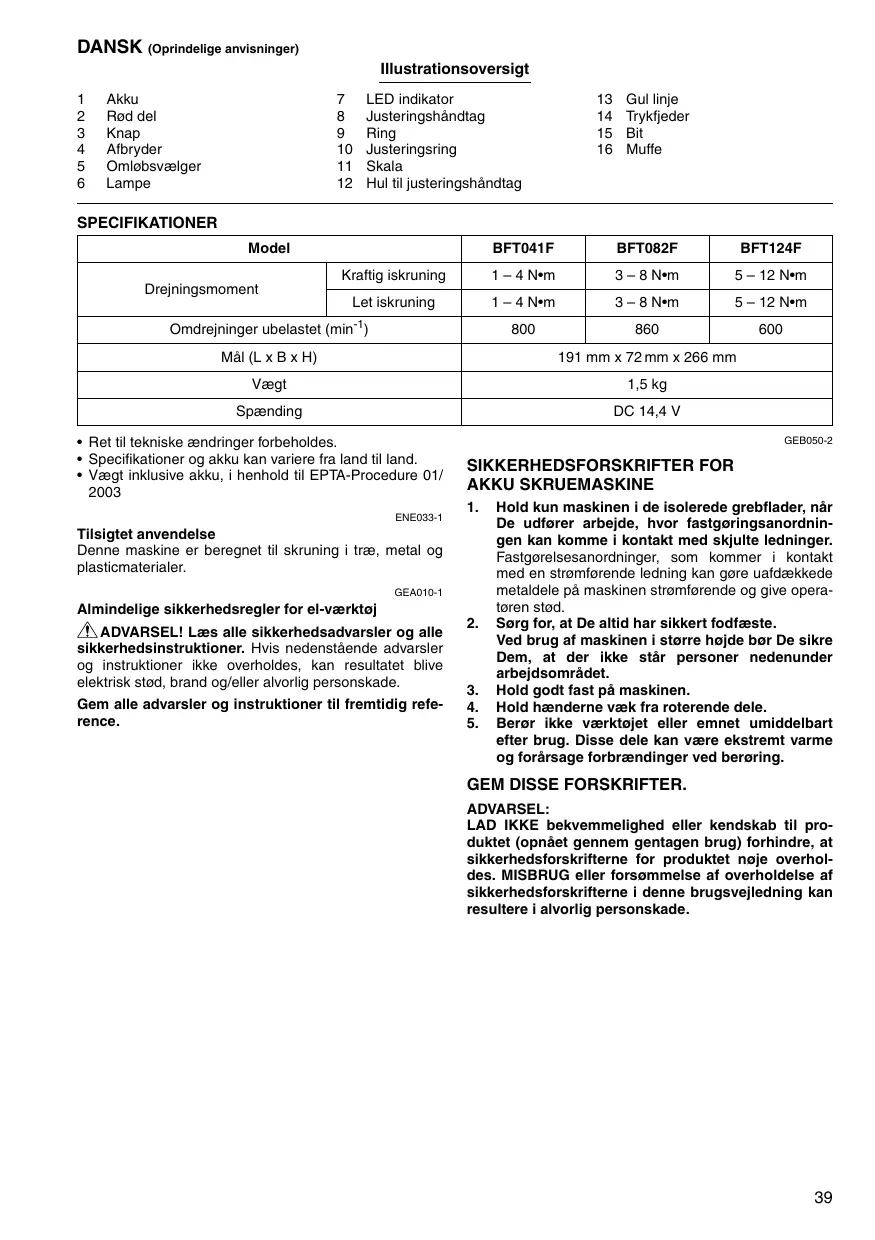

Illustrationsoversigt

1	Akku	7	LED indicator	13	Gul linje
2	Rød del	8	Justeringshåndtag	14	Trykfjeder
3	Knap	9	Ring	15	Bit
4	Afbryder	10	Justeringsring	16	Muffe
5	Omløbsvælger	11	Skala
6	Lampe	12	Hul til justeringshåndtag

SPECIFICATIONER

Model		BFT041F	BFT082F	BFT124F
Drejningsmoment	Kraftig iskruning	1 - 4 N·m	3 - 8 N·m	5 - 12 N·m
	Let iskruning	1 - 4 N·m	3 - 8 N·m	5 - 12 N·m
Omdrejninger ubelastet (min-1)		800	860	600
Mål (L x B x H)		191 mm x 72 mm x 266 mm
Vægt		1,5 kg
Spænding		DC 14,4 V

• Ret til tekniskeændringer forbeholds.
• Specifikationer og akku kan variere fra land til land.
  Vægt inklusive akku, i henhold til EPTA-Procedure 01/2003

ENE033-1

Tilsigtet anvendelse

Denne maskine er beregnet til skruning i træ, metal og plasticmaterialer.

GEA010-1

Alminderige sikkerhedsregler for el-vaerktoj

ADVARSEL! Læs alle sikkerhedsadversler og alle sikkerhedsinstruktioner. Hvis nedenstænde advsler og instruktioner违法犯罪, kan resultatet blive elektrisk stød, brand og/eller alvorlig personskade.

1. Hold kun maskinen i de isolerede grebflader, nár De udfærer arbejde, hvor fastgøringsanordningen kankommen ikontakt med skjulte ledninger. Fastgorelsesanordninger, somkommen ikontakt med en stromfrende ledning kan gore uafdække de metaldele på maskinen strømfrende og give operatoren stød.
2. Sorg for, at De altid har sikkert fodfaste.
   Ved brug af maskinen i større hoje de bor De sikre Dem, at der ikke stär personer nedenunder arbejdsområdet.
3. Hold godt fast pa maskinen.
4. Hold hænderne væk fra roterende dele.
5. Beror/DDke varktojet ellr emnet umdelbart afterbrg.Disse dele kan vare ekstremt varme og forarsage forbraendig ved beroring.

GEM DISSE FORSKRIFTER.

ADVARSEL:

LAD IKKE bekvemmelighed eller kendskap til produktet (opnæt gennem gentagen brug) forbindre, at sikkerhedsforskrifterne forproduktøje overholds. MISRBUG erller forsømmse af overholdelse af sikkerhedsforskrifterne i dette brugsvejledning kan resultere i alvorlig perskade.

VIGTIGSE SIKKERHEDSFORSKRIFTER

FOR AKKU

1. Læs alle instruktioner og advarselsmaerkater pa (1) akku opladeren, (2) akku og (3)produktet, som anvender akku.
2. Lad vare med at skille akkuen ad.
3. Hold straks op med at anvende opladeren, hvis brugstiden er blevet stærkt afkortet. Fortsat anvendelse kan resultere i risiko for overophed- ning, forbrandinger og endog eksplsoion.
4. Hvis du har fæt elektrolytvæske i ønjene, skal du straks skylle den ud med rent vand og derefter øjeblikkeligt søge lægehjælp. I modsat fald kan resultatet blive, at du mister synet.
5. Vær papiasselig med ikke atkommen til at kortslutte akkuen:

(1) Rør ikke ved terminalerne med noget ledende materiale.
(2) Undgå at opbevare akkuen i en beholderSAMen med andre genstande af metal, somfor eksempel sør,mønter og lignende.
(3) Udsæt ikke akkuen for vand eller regn. Kortslutning af akkuen kan,vare ársag til en kraftig øgning af strommen, overophedning, mulige forbændinger og endog maskinstop.

1. Opbevar违法犯罪行为的案例
2. 1. In the case of a criminal offence involving the use of a knife, the person who is involved in the offence should be charged with an appropriate crime.
3. 1. In the case of a sexual offence involving the use of a knife, the person who is involved in the offence should be charged with an appropriate crime.
4. Lad vare med at brande akkuen, selv违法犯罪 i tilfalle, hvor det har lidt alvorlig skade ell er fulldstandig duttjent. Akkuen kan eksplodere, hvis man forsoger at brande den.
5. Lad vare med at brande akkuen aller udsætte den for stød.
6. Anvend ikke en beskadiget akku.

GEM DISSE FORSKRIFTER.

Tips til opnæelse af maksimal akku-levetid

1. Oplad altid akkuen, inden den er helt afladet. Stop altid maskinen og oplad akkuen, hvis det bemarkes, at maskineffekten er dalende.
2. Genoplad aldrig en fuldt oplatet akku. Overopladning vil afkorte akcuens levetid.
3. Oplad akkuen ved stuetemperatur ved 10^-40^ . Lad altid en varm akku fà tid til at kole af, inden den oplades.

FUNKTIONSBESKRIVELSE

FORSIGTIG:

Sorg altid for at maskinen er slukket, og at akkuen er taget ud, for der udfores justering aller kontral af fakti- oner pa maskinen.

Isætning og udtagning af akku (Fig. 1)

• Sluk altid for maskinen, før akkuen sættes i ell er tages ud.
• For at fjerne akkuen skydes knappen pa forsiden af akkuen til sideren, mens akkuen traekkes ud af maskinen.

Isaet akkuen ved at rette dens tunge ind after rillen i huset. Skyde derefter akkuen helt ind, til den laseur pa plads med et klik. Hvis De kan se den rode del pa den ovre del af knappen, er akkuen icke LAST korrekt. Skyd den helt ind, indtil den rode del icke kan ses. Hvis akkuen icke sættes i på这部分made, kan den ved et uheld falde ud af maskinen, og eventuelt forvole perse- sonskade p Dem selv eller personi i nærheden.
- Brug aldrig magt, nár akkuen sættes i. Hvis ikke akkuen glider i纵深 besvaer, er det fordi, at den vender forkert.

Afbryderbetjening (Fig. 2)

FORSIGTIG:

• Inden akkuen sættes i maskinen, bør De altid kontrollere, at afbryderen fungerer korrekt og returnerer til "OFF" positionen, nr den slippes.

For at starte maskinen trykkes der blot pa afbryderen. Slip afbryderen for at stoppe.

Omlobsvaelger (Fig. 3)

FORSIGTIG:

• Kontroller altid omløbsretningen, inden arbejdet päbegyndes.
• Flyt kun omləbsvælgeren, när maskinen er helt standset. Hvis omləbsretningen ændres, inden maskinen er helt stoppet, kan det beskadige maskinen.
• Sæt altid omlobsvælgeren i neutral stilling, nær maskinen ikke anwendes.

Denne maskinen har omlobsvælger til at skiffe omlobsretnig. Skub omlobsvælgeren ind fra A-siden for omdrejning med uret, og fra B-siden for omdrejning mod uret.

Nár omlóbsvælgeren er i neutral stilling, kan afbryden ikke trykkes ind.

Taend af lamperne (Fig. 4)

FORSIGTIG:

• Kig aldrig direkte på lyskilden. Lad/DDi klyset falde i Deres ojne.

Tryk afbryderen ind for at tænde lampen. Lampen bliver ved med at lyse, SSE længe afbryderen holdes inde. Lyser slukker automatisk after 10 sekunder, nár afbryderen slipspe.

BEMAERK:

• Anvend en tör klud til at törre snavs af lampens linse. Undgå at ridse lampens linse, da det kan nedsaette lysstyrken.

LED-indikatoren / bipperen på maskinen viser fölgende Funktioner.

LED-indikator / bipper (Fig. 5)

Status på LED indicator/Bipper		Funktion	Status	Handling der skal udføres
LED indicator	Bipper
Lyser grønt → rodt → blåt → hvidt i række-følge.	En series af meget korte biplyde	Kontroller LED-indikato-ren, lyset og bipperen (når du trykker afbryde-ren ind for Förste gang, after at akkuen er sat i maskinen).	Kontroller, at de grønne, rode, blå og hvide LED-indikatorer lyser og bipper korrekt.	—
Lyser grønt i cirka et sekund.	—	Automatisch stop af fast-spænding	Denne funktion aktiveres, nær maskinen har næt det forindstillede drejningsmo-ment, og normal fast-spænding er fuldørft. Dette hjælpert til at undgå overiskruning.	—
Blinker langsom t i violet.	En series af lange biplyde	Advarsel vedrørende akkukapacitet	Dette angiver det pas-sende tidspunkt for udskiftning af akkuen,;när der ikke længere er meget strøm tilbage på akkuen.	Udskift akkuen med en fuldt opladet.
Lyser violet.	En lang biplyd	Kontrol af tilbagevæ-rende akku-kapacitet, automatisk stop.	Denne funktion aktiveres, nær strømmen er næsten opbrugt. Maskinen stop-per øjeblikelig.	Udskift akkuen med en fuldt opladet.
Lyser skiftevis rodt og grønt.	En series af korte biplyde	Anti-nulstilling af kon-trolanordning	Denne funktion aktiveres, nær et unormalt fald i akku-spænding indtræffer af en eller,anden grund og maskinen stopper.	Udskift akkuen med en fuldt opladet.
		Motorsammenbrud	Denne funktion fungerer, his motoren bryder sam-men.	Indlevér maskinen til et autorisret Makita-servicecenter.
Blinker hurtigt rodt.	En series af korte biplyde	Overophedning	Denne funktion aktiveres, his temperaturen i kon-trolenheden eller motoren när et hjʊt niveau, og maskinen stopper.	Udtag øjeblikeligt akkuen og lad den afkøle.
Blinker skiftevis i rodt og gult.	En lang biplyd	Advarsel om utilstræk-kelig fastgøring	Fastgøringen er utilisstræk-kelig, his afbryderen udloses,inden aktivering af koblingen.	—
		Detektering af dobbelt-slag	Denne funktion fungerer, nær en skrue fastgøresigenfter den Forste fast-gøring.	—

Justering af drejningsmoment (Fig. 6)

Nar De onsker at iskrue maskinskruer, traeskruer, sekskantbolte, osv. med fororindstillet drejningsmoment, justeres drejningsmomentet som folger.

1. Tag Forste akkuen ud af maskinen.
2. Løs og fjern den skrue, der holder ringen på plads.
3. Drej ringen forrest på maskinen med händen, indtil der ses et hul under ringen.
4. Saat akkuen i, og tryk pa afbryderen. Lasn dem, sa justeringsringen drejer og hullet bliver synligt som vist pa illustrationen (Fig. 7). Tag derefter akkuen ud.
5. Anvend et justeringshandtag (ekstraudstyr) til at ind-stille drejningsmomentet. Før stiften pa justeringshandtaget ind i hullet forrest pa maskinen. Drej derefter justeringshandtaget med uret for at indstille et hojere drejningsmoment, og mod uret for at indstille et mindfulness drejningsmoment.
6. Ret den gule linje ind after det ønskede tal på skalaen for drejningsmoment.
7. Sæt akkuen i, og benyet en momentnøgle til at kontrollere, at det korrekte drejningsmoment er blevet indstillet.
8. Drej ringen foran pa maskinen, og stram skruen til for at holde ringen pa plads.

BEMAERK:

Tallene på skalaen for drejningsmoment er ment som vejledende til hjælp ved indstilling af det ønskede drejningsmoment.

SAMLING

FORSIGTIG:

• Sørg altid for at maskinen er slukket, og at akkuen er taget ud, før der udfores noget arbejde på maskinen.

Montering og afmontering af bit eller skruebit (Fig. 8 og 9)

Anvend kun bits med en isætningsdel som den, der vises på illustrationen.

Til maskine med lapt bithul: A = 12mm B = 9mm

Til maskine med dybt bithul: A = 17mm B = 14mm

Anvend ikke,anden skruebit aller top.

For at montere bitten trækkes muffen i pilens retning, hvorefter bitten sættes helt ind i muffen. Slip derefter muffen for at holde bitten på plads.

For at afontere bitten trækkes muffen i pilens retning, hvorefter bitten trækkes ud med fast hand.

BEMAERK:

• Hvis bitten ikke er sat langt nok ind i muffen, vil muffen旅游度假 vende tilbagi til dens oprindelige stilling, og bitten vil/DDne blive holdt fast. I dette tilfaelde kan De prove at sætte bitten iigen som beskret i ovenstaende instruktioner.

BETJENING

Anbring spidsen af skruebitet i skruehovedet og laeg tryk pa maskinen. Tænd derefter maskinen. Nar skridkobingen slr til, stopper motoren automatisk. Slip derefter afbryderen. (Fig. 10)

BEMAERK:

• Sorg for at skruebitten er sat vinkelret ned i skruehove-det, da skruen og/eller bit ellers vil blive beskadiget.

Graenser for fastspændingskapacitet

Anvend maskinen inden for området af omdrejningsvinklen op til 360^ . Hvis maskinen anwendes over den øvre græanse for dette område, vil koblingen ikke fungere. Og maskinen kan ikke levere et tilstrækkeligt tilspændingsmoment (LED-indikatoren blinker langsomt i violet eller lyser i violet).

BEMAERK:

• Omdrejningsvinkel henviser til den vinkel (afstand), som en skrue/bolt drejer, nár maskinen opnár 100% til 50% af det onskede drejningsmoment.
• Anvendelse af en akku med en meget lav temperatur kan sommetider udlose en advarel om lav alkukapacitet gennem aktiveret advarselslampe og biplyd, hvilket fãr maskinen til at stoppe øjeblikkeligt. I dette tifaelde kan fastspændingskapaciteten vare mindre end specificationen i dette brugsanvising, selv hvis en opladet akku anvendes.

VEDLIGEHOLDELS

FORSIGTIG:

• Sørg altid for at maskinen er slukket, og at akkuen er taget ud for der gennemfores noget arbeje på delve maskinen.
• Anvend aldrig benzin, rensebenzin, fortynder, alkohol og lignende. Resultatet kan blive misfarvning, deformering erler revner.

For at opreholde produits SIKKERHED og PALIDELIGHTED bør reparacion,,anden vedighelholdelse ellager justerid altid udfores af et Makita Service Center, idet der altid bør anvendes Makita reservedele.

TILBEHØR

FORSIGTIG:

• Dette udstyr og tilbehør bør anvendes sammen med Deres Makita maskine, sādan som det er beskreet i dette vejledning. Anvendelse af andet udstyr eller tilbehør kan medføre persoknekt. Tilbehørget bør kun anvendes til det, det er beregnet til.

Hvis De behover assistance aller yderligere detailjer om dette tilbehör, bedes De kontakte Deres lokale Makita servicecenter.

• Original Makita-akku og oplader
• Justeringshandtag
• Beskyttelseshætte
  Grebbasesæt
• Greb 37
  Anti-tilbageslagshoved

Lyd

Det typiske A-vaegte de stejiveau bestemt i overensstemmelse med EN60745:

Lydtryksniveau (L_pA) : 70 dB (A) eller mindre

Usikkerhed (K): 3 dB (A)

Stojniveauaut under arbejde kan overstige 80 dB (A)

Bae horevaarn

ENG204-2

Vibration

Vibrations totalvardi (tre-aksial vektorsum) bestem i overensstemmelse med EN60745

Arbejdssindstilling: iskruning Eden slag

Vibrationsafgivelse (a_h) .. 2,5m / s^2 ellr minred

Usikkerhed (K): 1,5 m/s²

ENG901-1

Den angivne vibrationsemmisionsværdi er blevet malt i overensstemmelse med standardtestmetoden og kan anwendes til atSAMmenigne en maskine med en,anden.
- Den angivne vibrationsemmisionsværdi kan også anwendes i en preliminær eksponeringsvurdering.

ADVARSEL:

Vibrationsemissionen under den faktiske anvendelse af maskinen kan vare forskellig fra den erklarede emissi onsveeri, afhengigt af den maje, hvorpä maskinen anvendes.
- Sørg for at identificere de sikkerhedsforskrifter til beskytelse af operatoren, som er baseret på en vurdering af ekspondering under de faktiske brugsforhold (med hensyntagen til alle delei brugscyklen, som f.eks. de gange, hvor maskinen er slukket og;när den kører i tomgang i tilgittil afbrydertiden).

ENH003-13

Kun for lande i Europa

EU-konformitetserklaering

Vi, Makita Corporation, erklærer, som den ansvarlige fabrikant, at den (de) ffolgende Makita maskine(r):

Maskinens betegnelse: Akku skruemaskine

Model nr./Type: BFT041F, BFT082F, BFT124F

er af sérieproduktion og

og er fremstillet i overensstemmelse med de folgende standarder eller standardiserede dokumenter: EN60745

Den tekniske dokumentation opbevares af vores autoriserede repraesentant i Europa, som er:

Makita International Europe Ltd.
