BRUGSANVISNING SRE260 ZIBRO

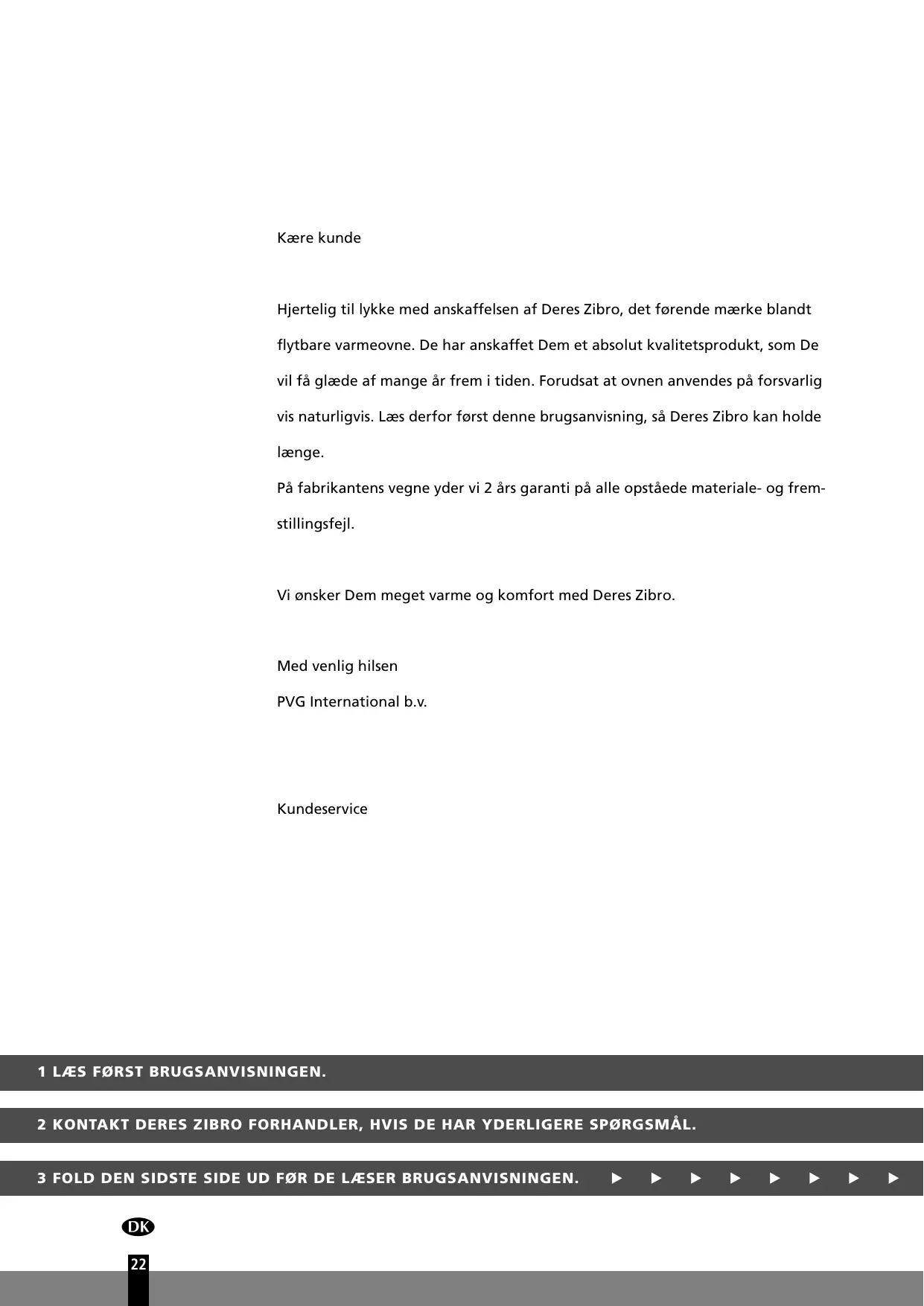

Kære kunde Hjertelig til lykke med anskaffelsen af Deres Zibro, det førende mærke blandt flytbare varmeovne. De har anskaffet Dem et absolut kvalitetsprodukt, som De vil få glæde af mange år frem i tiden. Forudsat at ovnen anvendes på forsvarlig vis naturligvis. Læs derfor først denne brugsanvisning, så Deres Zibro kan holde længe. På fabrikantens vegne yder vi 2 års garanti på alle opståede materiale- og fremstillingsfejl. Vi ønsker Dem meget varme og komfort med Deres Zibro. Med venlig hilsen PVG International b.v. Kundeservice 1 LÆS FØRST BRUGSANVISNINGEN. 2 KONTAKT DERES ZIBRO FORHANDLER, HVIS DE HAR YDERLIGERE SPØRGSMÅL. 3 FOLD DEN SIDSTE SIDE UD FØR DE LÆSER BRUGSANVISNINGEN.

VIGTIGE DELE Dette er i store træk, hvordan Deres Zibro skal anvendes. For yderligere information henvises der til

ændre temperaturen, brug

Den første gang ovnen tændes, lugter den "ny",

Tilslutning når den brænder.

Opbevar brændstoffet på et køligt og mørkt sted. Brændstof ældes. Start altid fyringssæsonen med nyt brændstof.

Når De fyrer med Zibro Extra eller Zibro Kristal, er uge-timer De garanteret brændstof af den rigtige kvalitet.

Hvis De skifter til en andet mærke petroleum, skal De lade ovnen brænde helt tom først.

SØRG ALTID FOR TILSTRÆKKELIG VENTILATION For alle modeller gælder et bestemt minimumsrum, hvor ovnen kan bruges uden ventilation og uden fare (se kap. P). Hvis det pågældende rum er mindre end angivet, skal der altid åbnes et vindue eller en dør på klem (± 2,5 cm). Dette tilrådes også i rum, der er velisolerede eller uden gennemtræk og/eller ligger over 1500 m. Hvis der ikke er tilstrækkelig ventilation (laes: ilt), slukkes ovnen automatisk. Brug ikke deres ovnen i kældre eller andre rum under jordhøjde.

DET RIGTIGE BRÆNDSTOF

Deres ovnen er fremstillet til at anvende vandfri, ren petroleum af høj kvalitet som f.eks. Zibro Extra eller Zibro Kristal. Kun ved at anvende et sådant brændstof Kun med det rigtige brændstof er De garanteret en ufarlig, effektiv og optimal brug af Deres Zibro. opnår man en ren og optimal forbrænding. Anvendelse af brændstof af ringere kvalitet kan medføre:

større risiko for funktionsfejl

ufuldstændig forbrænding

at ovnen ikke holder så længe, som den ellers ville

anslag på frontgitter eller kappe Det rigtige brændstof er derfor af stor betydning for en ufarlig, effektiv og optimal brug af ovnen. Spørg altid den nærmeste forhandler om den rigtige type brændstof til Deres ovn. Dækselåbneren befinder sig på bagsiden af ovnen. Med dækselåbneren undgås snavsede hænder, når brændstoftanken åbnes. Forklaring: "dækselåbneren" er en plastikhætte, der anbringes over dækslet (for at åbne eller lukke det), så man ikke får brændstof på hænderne! Denne transportprop findes løst i kassen. Kun med denne kan ovnen transporteres uden problemer. Gem den derfor omhyggeligt!

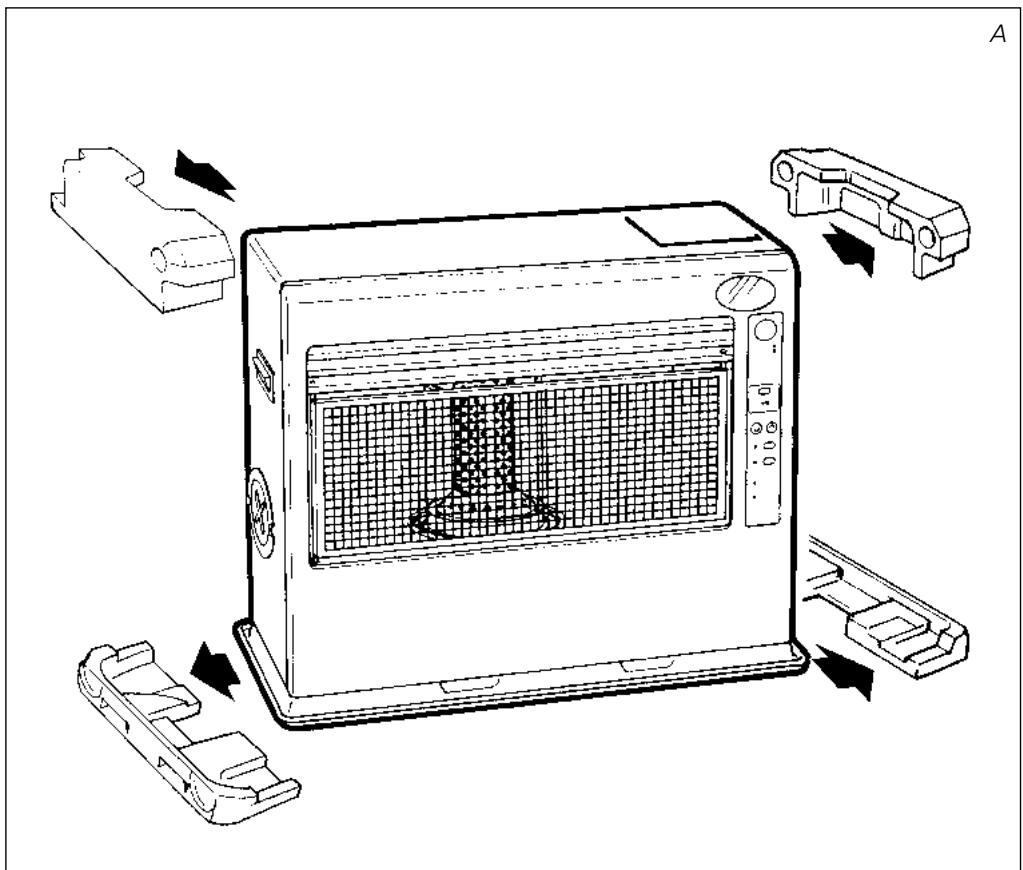

1 Tag forsigtigt Deres Zibro ud af kassen og kontrollér indholdet. Udover ovnen skal der være følgende: E en manuel hævepumpe E en transportprop E en dackselåbneren E denne brugsanvisning Gem kassen og emballagematerialet (fig. A) til opbevaring og transport af ovnen. 2 Åbn tankrumslåget 7, og fjern det lille stykke karton. 3 Fyld skiftetanken som det beskrives i kap. B. 4 Gulvet skal være stabilt og i vater. Flyt ovnen, hvis den ikke står helt i vater. Forsøg ikke at korrigere dette ved at lægge bøger eller andet under ovnen. 5 Sæt stikket K i stikkontakten (220/230 Volt - vekselstrøm 50 Hz), og indstil den korrekte tid med indstillingsknapperne O (se kap. C). 6 Deres ovnen er nu klar til brug.

Fyld ikke skiftetanken i beboelsesrum, men anvend et mere velegnet sted (man kan altid komme til at spilde lidt). Påfyldning foretages således:

1 Kontrollér at ovnen er slukket. 2 Åbn tankrumslåget 4, og tag skiftetanken 7 op af ovnen (fig. B). Vær opmærksom på at det kan dryppe lidt fra tanken. Sæt skiftetanken ned (med proppen opad), og skru tankproppen af på med dækselåbneren (fig. C). 3 Stik det glatte og hårdeste rør på hævepumpen ned i dunken. Sørg for

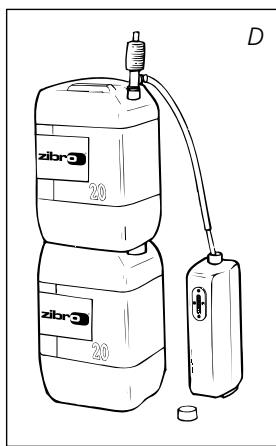

at denne står højere end skiftetanken (fig. D). Den ribbede slange stikkes ind i åbningen på skiftetanken. 4 Drej knappen øverst på pumpen fast (til højre). 5 Tryk på pumpens håndtag et par gange, til brændstoffet begynder at løbe ned i skiftetanken. Når dette sker, behøver man ikke trykke mere på pumpen.

6 Hold øje med brændstofmeteret på skiftetanken G under påfyldning (fig. E). Når den er fuld, standses påfyldningen ved at dreje knappen øverst på pumpen løs (til venstre). Fyld ikke tanken for meget, især ikke hvis brændstoffet er meget koldt (brændstoffet udvider sig, når det bliver varmere). Tom Fuld 7 Lad brændstoffet, som er blevet til overs i pumpen løbe tilbage i dunken og fjern forsigtigt pumpen. Skru tankens dæksel godt på med dækselåbneren. Åbneren opbevares efter brug på bagsiden af ovnen. Fjern eventuelt spildt brændstof. 8 Kontrollér at tankproppen sidder rigtigt og er skruet fast. Sæt skiftetanken tilbage i ovnen (med proppen nedad). Luk tankrumslåget.

Uret kan kun indstilles, når stikket er i stikkontakten, og ovnen ikke er tændt. clock temp. Brug indstillingsknapperne O til at indstille uret. Tryk først på en af knapperne for

set room at aktivere denne funktion (lampen "CLOCK" L og informationsdisplayet begynder at blinke). Derefter kan timerne indstilles med den venstre knap (Nhour) og minutterne med knappen til højre (Mmin.). Ved at trykke én gang forøges værdien med én. Hvis knappen holdes inde, forøges værdien indtil knappen slippes. Efter ca. 10 sekunder holder lampen op med at blinke, og F: Når lampen CLOCK holder op med at blinke, er indstillingen fastlagt indstillingen er fastlagt. 5 min. efter at kaminen er slukket, vil selve informationsdisplayet ligeledes slukke og skifte til ”klar” (stand-by)‚ position. Ved at trykke på en hvilken som helst knap på displayet, vil alle informationer igen være synlige.

Hvis stikket har været ude af stikkontakten, længere end 10 min. (eller hvis strømmen på anden måde har været afbrudt), skal indstillingerne foretages igen.

En ny ovn kan i starten forårsage en svag lugt. Sørg derfor for ekstra ventilation. Tænd altid kaminen med den knappen M. Brug aldrig tændstikker eller en lighter. For at tænde for ovnen trykkes blot på knappen M. Denne begynder at blinke, hvilket betyder, at tændingsprocessen er aktiveret. Dette varer clock temp. et øjeblik. Når ovnen brænder, vil

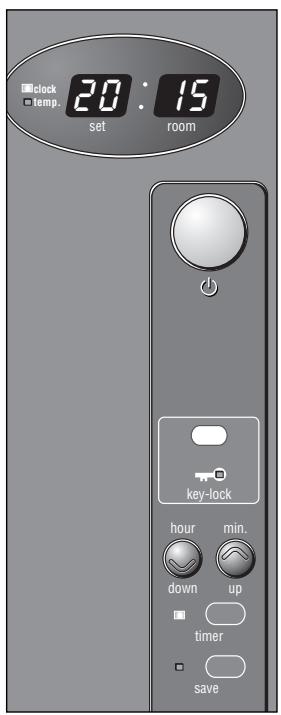

set knappen lyse rødt. Informationsdisplayet L viser 2 tal. På lampen ved siden af dem fremgår det, at disse tal vedrører room temperaturen (fig. G). Under ROOM er den aktuelle rumtemperatur angivet, og under SET er den indstillede temperatur angivet. Den sidstnævnte funktion kan ændres med indstillingsknapperne (se kap. E). G: Den ønskede temperatur angives til venstre og den aktuelle til højre.

Den indstillede temperatur kan kun ændres, hvis ovnen er tændt. Temperaturen ændres med indstillingsknapperne O. Tryk først på en af knapperne for at aktivere funktionerne (lampen TEMP ved siden af informationsdisplayet L begynder at blinke). Temperaturen kan nu øges med knappen til højre (Mmin.) og sænkes med knappen til venstre (Nhour). Ved at trykke én gang forøges værdien med én. Efter ca. 10 sekunder holder lampen op med at blinke, og indstillingen er

fastlagt (fig. G). Temperaturen kan indstilles til min. 6° og max. 28° C. Hvis stikket har været ude af stikkontakten (eller strømmen har været afbrudt), genindstilles temperaturen til 20° C.

Med timeren kan ovnen tændes automatisk på et forud indstillet tidspunkt. For at kunne indstille timeren skal uret være rigtigt indstillet (se kap. C), og ovnen clock temp.

set skal være slukket.

room Sådan indstilles timeren: knappen M og umiddelbart derefter på TIMER knappen P. 1 Tryk på Kontrollampen TIMER på betjeningspanel E begynder at blinke. 2 Indstil tidspunktet som ovnen skal tændes på ved hjælp af indstillingsknapperne O. Anvend knappen til venstre (Nhour) til at indstille timer og knappen til højre (Mmin.) til at indstille minutter (med 5 min. interval). key-lock hour min. down

3 Efter ca. 10 sekunder skifter informationsdisplayet tilbage til CLOCK og lampen TIMER tændes, hvilket angiver, at timerfunktionen er aktiveret (fig. H). 4 Timeren sørger for, at rummet så vidt muligt har den rette temperatur på det indstillede tidspunkt. timer save

H: Kontrollampenf TIMER angiver, at TIMER funktionen er aktiveret. Hvis De ønsker at slukke ovnen og lade den tænde igen med timeren, behøver De kun at trykke på knappen TIMER (se kap. G). For at annullere timerindstillingen trykkes én gang på

knappen M. Hvis De ønsker en timer med flere valg muligheder, råder vi Dem til, at købe en Zibro uge-timer. Denne timer er meget enkel at tilslutte til Deres Zibro , se S.

Ovnen kan slukkes på to måder. knappen M. Informationsdisplayet skifter til CLOCK, og 1 Tryk på flammen slukkes i løbet af ca. et minut. 2 Hvis De vil slukke ovnen og næste gang lade timeren tænde den, trykkes på knappen TIMER P (uden at trykke på on/off knappen). Foruden at slukke ovnen aktiveres også timeren. Så længe kontrollampen TIMER og informationsdisplayet L blinker, kan det ønskede tidspunkt ændres med indstillingsknapperne O (se kapitel F).

INFORMATIONSDISPLAYET Informationsdisplayet L er ikke kun beregnet til at vise den indstillede tid og temperatur (kap. C, E og F), men også til at give meddelelse om funktionsfejl. Koden i informationsdisplayet fortæller Dem, hvad der er galt:

eset room Hvis der opstår nogen funktionsfejl, fortæller informationsdisplayet, hvad der er i vejen. KODE INFORMATION HANDLING efefeeeeee- Temperaturen i kaminen er for høj. Lad kaminen afkøle og genstart. Strømafbrydelse. Tænd ovnen igen Defekt termostat. Kontakt forhandleren. Defekt brændertermistor. Kontakt forhandleren. Startproblemer. Kontakt forhandleren. Væltesikring. Tænd ovnen igen. Dårlig forbrænding. Kontakt forhandleren. Rumtemperatur højere end 27°C. Hvis nødvendigt tændes ovnen igen.

-: -(& blinke Defekt ventilatormotor. Kontakt forhandleren. Snavset luftfilter; eller Rens filter snavset brændstofpumpe Kontakt din forhandler. Ikke mere brændstof Påfyld skiftetank. For lidt ventilation. Ventiler bedre. FUEL-lampe) -: -(& blinke VENT-lampe)

Optræder der funktionsfejl, som ikke er omtalt i oversigten ovenfor, kontakt da Deres forhandler.

AUTOMATISK RENSNING AF BRÆNDER

Når ovnen har kørt unafbrudt i 2 timer på højeste brændertrin, påbegyndes en automatisk rensning af brænderen. Diplayet viser koden for automatisk rensning c ck t mp.

set af brænder, CL:05, der står på CL:00, når den automatiske rensning er afsluttet. Den automatiske rensning varer 5 min., hvor ovnen brænder på laveste brændertrin. room Når brænderen er renset, skifter ovnen automatisk tilbage til højeste brændertrin.

BØRNESIKRING Børnesikringen kan bruges til at forhindre, at børn ændrer ovnens indstillinger ved et uheld. Når ovnen er tændt, og børnesikringen slået til , kan ovnen kun slukkes. Andre funktioner er spærret. Hvis ovnen allerede er slukket, forhindrer børnesikringen også, at ovnen tændes ved et uheld. key-lock Børnesikringen aktiveres ved at holde den pågældende knap N nede i mere end 3 I: Når lampen KEY-LOCK begynder at lyse, er børnesikringen aktiveret. sekunder. Lampen KEY-LOCK tændes (fig. I), hvilket angiver, at børnesikringen er aktiveret. Børnesikringen slås fra ved at trykke på knappen N og holde den nede i mere end 3 sekunder.

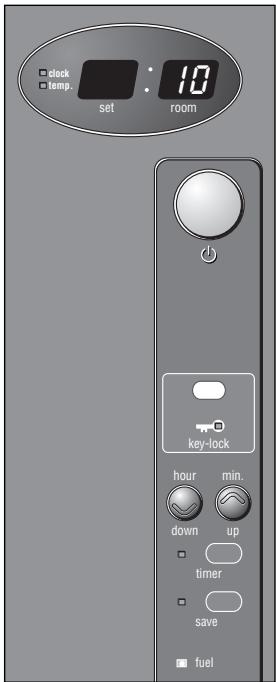

Med "SAVE" funktionen kan temperaturen holdes inden for et bestemt område. Når denne funktion er aktiveret, slukkes ovnen automatisk, hvis rumtemperaturen save ligger mere end 3° C over den indstillede temperatur. Når temperaturen igen når den indstillede temperatur, tændes ovnen automatisk igen. fuel J: Når lampen SAVE lyser, v tændes slukkes eller ovnen automatisk, sådan at temperaturen holder sig inden for et bestemt temperaturområde.

clock temp. room så vidt muligt holdes, ved at dens opvarmningskapacitet tilpasses. "SAVE" er en energisparefuktion, der f.eks. kan bruges, hvis De ikke er til stede i rummet, eller hvis rummet skal holdes frostfrit.

KONTROLLAMPEN "FUEL" Hvis kontrollampen FUEL begynder at lyse, betyder det, at der kun er brændstof til 10 min. mere. Den resterende brændetid kan følges i informationsdisplayet L

(Fig. K). Fvor hver to minutter høres et alarmsignal, for at gøre opmærksom på, at kaminen bør efterfyldes. Gøres dette ikke, vil kaminen blot slukke af sig selv. Der key-lock hour min. down

vil også høres et lydsignal idet kaminen slukker. Kontrollampen FUEL blinker, ligesom fire røde streger vil blinke i informationsdisplayet. Dette kan bringes til ophør ved at trykke på M knappen en gang. timer save Når kaminen har opbrugt alt brændstof og er slukket, varer det et stykke tid inden fuel kaminen igen kan tændes efter påfyldning. K: Hvis lampen FUEL er tændt,, viser informationsdisplayet, hvor mange minutter brændstoffet rækker.

KONTROLLAMPEN "VENT" Hvis kontrollampen VENT begynder at blinke, er det tegn på, at rummet ikke udluftes tilstrækkeligt (fig. L). Hvis De ikke sørger for ekstra ventilation, slukkes ovnen automatisk efter et stykke tid. fuel Hvis kontrollampen fortsat blinker, efter at der er blevet ventileret, skal De kontakte Deres Zibro forhandler.

vent. VEDLIGEHOLDELSE Sluk for ovnen, og lad den køle af, inden De påbegynder nogen form for L: Hvis kontrollampen VENT lyser, betyder det, at der skal udluftes i rummet.

vedligeholdelse. Træk også stikket ud af stikkontakten. Deres ovnen kræver næsten ingen vedligeholdelse. Dog skal luftfilterskærmen 8 og ventilatorfilteret 9 rengøres med en støvsuger og frontgitteret 2 med en fugtig klud. Dette gøres ugentligt. Fjern af og til luftfilterskærmen (fig. M), og rengør den med sæbevand. Sørg for at luftfilterskærmen er helt tørt, før den sættes på plads. Kontrollér også regelmæssigt brændstoffiltret: 1 Fjern skiftetanken 7 fra ovnen, og fjern brændstoffiltret (fig. N). Dette kan Brændstoffilter dryppe, så hav en klud parat.

2 Bank brændstoffiltret tomt mod et fast underlag og med bunden i vejret, så urenheder fjernes. (Rens aldrig brændstoffiltret med vand!). 3 Sæt brændstoffiltret tilbage i ovnen. Det anbefales, at støv og pletter fjernes med jævne mellemrum med en fugtig klud, da der ellers let kan opstå pletter, der er svære at fjerne.

Fjern aldrig selv nogen dele fra ovnen. Ved en eventuel reparation, skal De

altid kontakte Deres Zibro forhandler. Hvis el-ledningen er beskadiget, må den kun udskiftes af en autoriseret installatør, og den skal udskiftes med en ledning af typen HO5 VV-F.

OPBEVARING (SLUT PÅ FYRINGSSÆSONEN) Efter fyringssæsonen skal ovnen opbevares et sted, hvor den ikke bliver støvet, så vidt muligt i den originale emballage. Resterende brændstof kan ikke bruges i den næste fyringssæson. Brug derfor altid det hele. Hvis De alligevel har lidt til overs, må det ikke smides væk, men skal bortskaffes i henhold til reglerne om kemisk affald, som gælder i Deres kommune. Begynd altid den nye fyringssæsson med nyt brændstof. Når ovnen på ny tages i brug følges vejledningen (fra kapitel A).

TRANSPORT For at forhindre at ovnen lækker under transport, skal der tages følgende forholdsregler: 1 Lad ovnen køle af.

2 Fjern skiftetanken G fra ovnen og tag brændstoffilteret ud (se kap. M, fig. N). Det kan dryppe lidt fra dette, hav derfor en klud parat. Opbevar ikke brændstoffiltret og skiftetanken i ovnen. 3 Tryk transportproppen godt gast på brændstoffiltrets plads (fig. O). 4 Transporter altid ovnen i lodret stilling. Transportprop

TEKNISKE DATA Tænding elektrisk Brændstof petroleum Kapacitet (kW) max. 2,55 Velegnet rum (m )

(incl. bundplade) dybde

Tilbehør 95-255 3 ** 0,635 Brændstofforbrug (l/t)* Brændstofforbrug (g/t)

Indhold skiftetank (l) 7,1 Vægt (kg) manuel hævepumpe dackselåbneren, transportprop Netspænding

Brændetid pr. tank (t)

Mål (mm) 220V/230V vekselstrøm/50Hz El-forbrug ved opstart 240 W under drift 44 W 21,0 Ved indstilling på højeste stand De oplyste værdier er vejledende GARANTIBETINGELSER Der ydes 2 års garanti på Deres Zibro, hvor garantien løber fra købsdagen. Inden for denne periode repareres alle materiale- og fremstillingsfejl gratis. Følgende regler gælder for denne garanti:

1 Alle yderligere krav på skadesgodtgørelse, inklusiv efterfølgende skade afvises udtrykkeligt. 2 Alle reparationer eller udskiftning af dele i garantiperioden medfører ikke forlængelse af garantien. 3 Garantien bortfalder, hvis der er foretaget ændringer, hvis der er monteret uoriginale reservedele, eller hvis ovnen har været repareret af tredjemand. 4 Garantien gælder ikke for dele, der er udsat for normal slitage, som f.eks. brændermåtten og den manuelle hævepumpe. 5 Garantien gælder kun, hvis De kan forevise det originale daterede købsbevis, og hvis der ikke er foretaget ændringer på dette. 6 Garantien gælder ikke for skade, der er opstået ved handlinger, der afviger fra brugsanvisningen, ved forsømmelse eller ved brug af forkert eller forældet braendstof. Forkert brændstof kan endog være farligt*. Derfor anbefales brugen af Zibro Extra eller Zibro Kristal i kaminen. Zibro Extra eller Zibro Kristal er et kvalitetsprodukt, som er specielt velegnet til brug i kaminen. 7 Fragtomkostninger og risiko ved forsendelse af ovnen eller dele af denne er altid for købers regning. For at undgå unødvendige omkostninger anbefales det altid at læse brugsanvisningen omhyggeligt igennem. Hvis der ikke kan findes en løsning i denne, indleveres ovnen til reparation hos Deres forhandler.

Letantændelige stoffer kan f.eks. medføre en ukontrollabel forbrænding med stikflammer. Prøv i så tilfælde ikke at flytte ovnen, men sluk omgående for den. I nødstilfælde kan der anvendes en ildslukker, men i så fald udelukkende af type B: kulsyre- eller pulverslukker. Ved brug af forkert brændstof soder vægen til (bliver hård).

10 TIPS FOR SIKKER BRUG

Forklar altid børnene, at der er en meget varm ovn i nærheden.

Flyt aldrig ovnen, når den brænder eller stadig er varm. I dette tilfælde må den heller ikke påfyldes eller vedligeholdes.

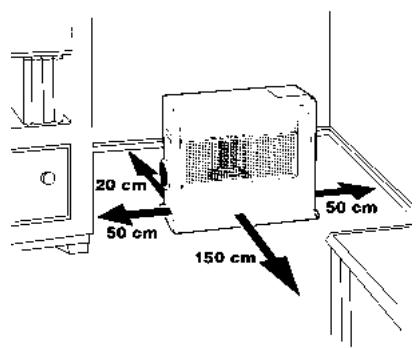

Anbring ovnen så dens forkant er mindst 1,5 meter fra mure, gardiner og møbler.

Brug ikke ovnen i støvede rum, da der så ikke opnås en optimal forbrænding. Brug ikke ovnen i umiddelbar nærhed af badekar, brusekabiner eller svømmebassiner.

Sluk ovnen før De forlader huset eller går i seng. Hvis De er fraværende i længere tid (f.eks. ferie), skal stikket også tages ud af stikkontakten.

Opbevar og transporter altid brændstoffet i de dertil beregnede tanke og dunke.

Sørg for, at brændstoffet ikke udsættes for varme eller ekstreme temperaturforskelle. Opbevar altid brændstoffet et køligt, tørt og mørkt sted (sollys forringer kvaliteten af brændstoffet).

Brug aldrig ovnen på steder, hvor der kan være skadelige gasser eller dampe (f.eks. udstødningsgasser eller malingsdampe).

Vær opmærksom på, at ovnens gitter bliver meget varmt. Hvis der anbringes ting oven på ovnen, udgør det en brandfare.

Sørg altid for tilstrækkelig ventilation.
