GEBRUIKSAANWIJZING SRE260 ZIBRO

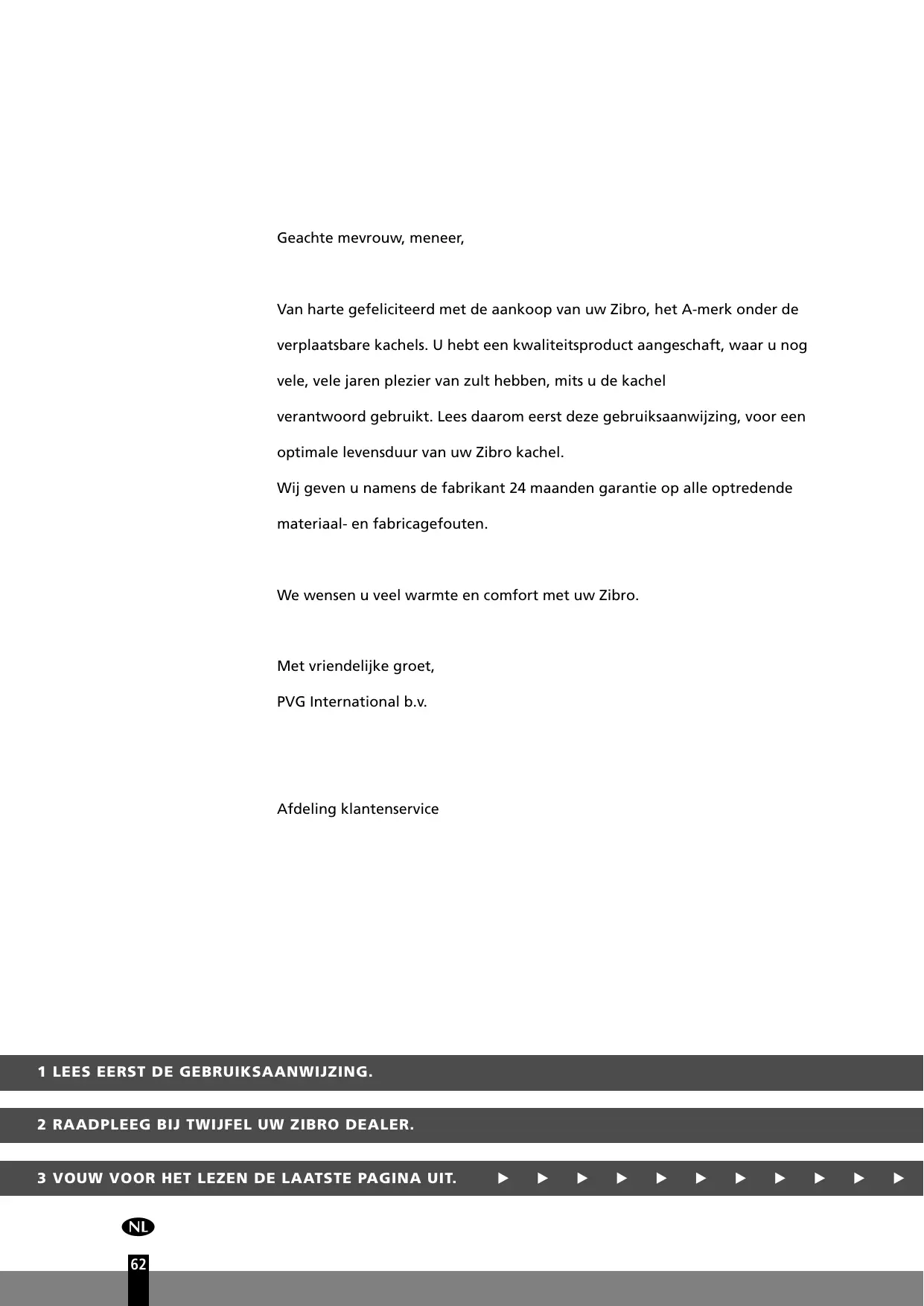

Geachte mevrouw, meneer, Van harte gefeliciteerd met de aankoop van uw Zibro, het A-merk onder de verplaatsbare kachels. U hebt een kwaliteitsproduct aangeschaft, waar u nog vele, vele jaren plezier van zult hebben, mits u de kachel verantwoord gebruikt. Lees daarom eerst deze gebruiksaanwijzing, voor een optimale levensduur van uw Zibro kachel. Wij geven u namens de fabrikant 24 maanden garantie op alle optredende materiaal- en fabricagefouten. We wensen u veel warmte en comfort met uw Zibro. Met vriendelijke groet, PVG International b.v. Afdeling klantenservice 1 LEES EERST DE GEBRUIKSAANWIJZING. 2 RAADPLEEG BIJ TWIJFEL UW ZIBRO DEALER. 3 VOUW VOOR HET LEZEN DE LAATSTE PAGINA UIT.

BELANGRIJKE ONDERDELEN Dit zijn in grote lijnen de stappen die u moet nemen om uw Zibro te gebruiken. Voor de precieze hande-

Informatiedisplay lingen verwijzen wij u naar de HANDLEIDING (pag. 65 en verder).

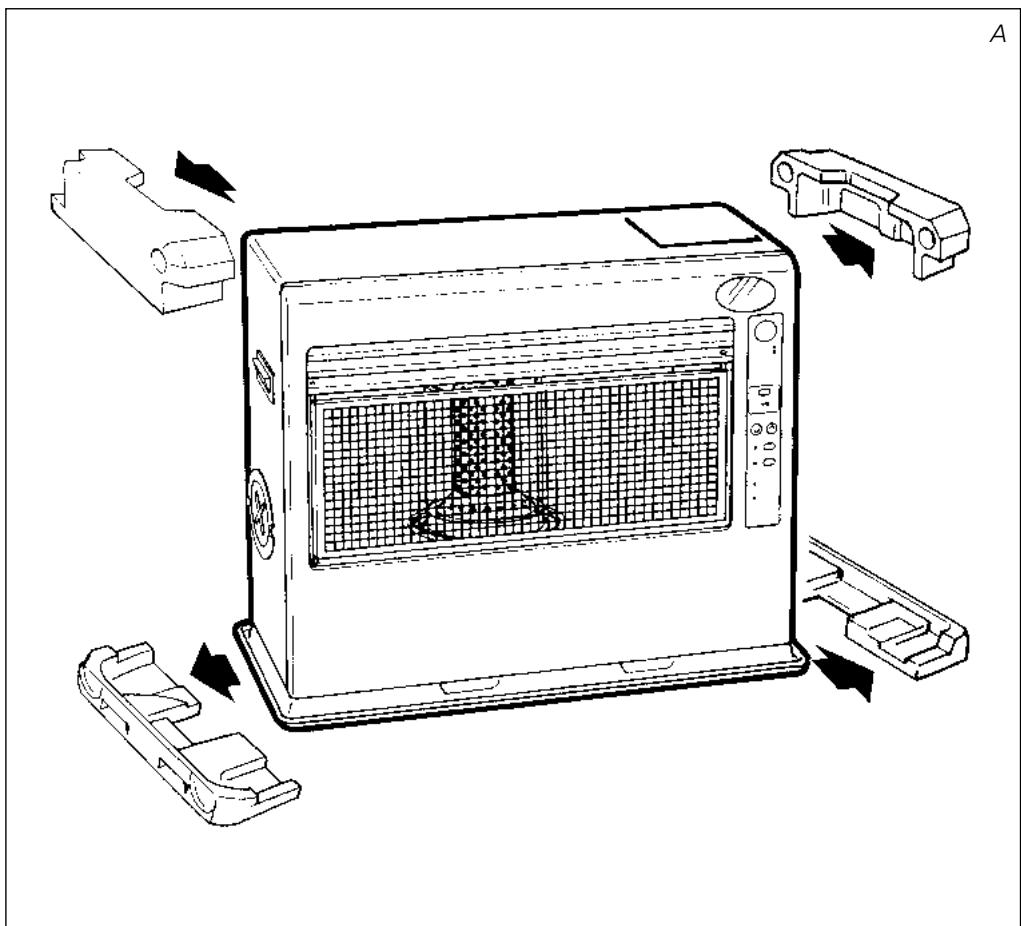

Verwijder alle verpakkingsmaterialen (fig. A).

Vul de wisseltank 7 (zie hoofdstuk B, fig. D).

Steek de stekker in het stopcontact.

Ontsteek de kachel met behulp van de -toets M (zie hoofdstuk D).

Verander zonodig de gewenste temperatuur met behulp van de insteltoetsen (zie hoofdstuk E).

Schakel de kachel uit door op de -toets te drukken M.

Insteltoetsen (tijd en temperatuur)

De eerste keer zal uw kachel tijdens het branden

Aansluiting even naar ‘nieuw’ ruiken.

Bewaar uw brandstof op een koele, donkere plaats.

Brandstof veroudert. Begin elk stookseizoen met nieuwe brandstof.

Wanneer u stookt met Zibro Extra of Zibro Kristal, bent u verzekerd van de juiste kwaliteit brandstof.

Weektimer Indien u overgaat op een ander merk en/of soort kerosine, moet u de kachel eerst helemaal laten leegbranden.

Voor elk model geldt een bepaalde minimumruimte waarin u de kachel veilig, zonder extra ventilatie kunt gebruiken (zie hoofdstuk P). Als de betreffende ruimte kleiner is dan aangegeven, dient u altijd een raam of deur op een kier te zetten (± 2,5 cm). Dit raden wij ook aan bij ruimtes die sterk geïsoleerd of tochtvrij gemaakt zijn en/of boven de 1500 m. liggen. Als er onvoldoende ventilatie (lees: zuurstof) is, slaat de kachel overigens automatisch af. Gebruik uw kachel niet in kelders en andere ondergrondse ruimtes.

Uw kachel is ontworpen voor het gebruik van watervrije, zuivere kerosine van hoge kwaliteit, zoals Zibro Extra of Zibro Kristal. Alleen deze zorgt voor een schone en optimale verbranding. Brandstof van mindere kwaliteit kan leiden tot: Alleen met de juiste brandstof bent u verzekerd van een veilig, efficiënt en comfortabel gebruik van uw Zibro.

verhoogde kans op storingen

beperkte levensduur van de kachel

aanslag op rooster of mantel De juiste brandstof is dus essentieel voor een veilig, efficiënt en comfortabel gebruik van uw kachel. Overleg altijd met de dichtstbijzijnde dealer over de juiste brandstof voor uw kachel.

De tankdop-opener vindt u op de achterzijde van de kachel. Deze zorgt ervoor dat u schone handen houdt bij het openen van de brandstoftank. Deze transportdop vindt u los in de doos. Alleen hiermee kunt u de kachel na gebruik probleemloos vervoeren. Goed bewaren dus!

1 Haal uw kachel voorzichtig uit de doos en controleer de inhoud. Naast de kachel moet u ook beschikken over: E een brandstofhevelpompje E een transportdop E een tankdop-opener E deze gebruiksaanwijzing Bewaar de doos en het verpakkingsmateriaal (fig. A) voor opslag en/of transport. 2 Open de deksel van de wisseltank 7 en verwijder het verpakkingsmateriaal. 3 Vul de wisseltank zoals aangegeven in hoofdstuk B.

De vloer moet stevig en waterpas zijn. Verplaats de kachel als deze niet waterpas staat. Probeer dit niet te corrigeren door er boeken of iets anders onder te leggen.

Steek de stekker K in het stopcontact (220/230 Volt - AC/50 Hz) en stel de juiste tijd in met behulp van de insteltoetsen O (zie hoofdstuk C). 6 Uw kachel is nu gebruiksklaar.

Vul de wisseltank niet in de woonruimte, maar op een meer geschikte plaats (er kan altijd een beetje gemorst worden). U gaat daarbij als volgt te werk:

1 Zorg dat de kachel uit is. 2 Open het deksel 4 en til de wisseltank 7 uit de kachel (fig. B). Let op: de tank kan even nadruppelen. Zet de wisseltank neer (dop naar boven) en schroef de tankdop eraf met behulp van de tankdop-opener (fig. C).

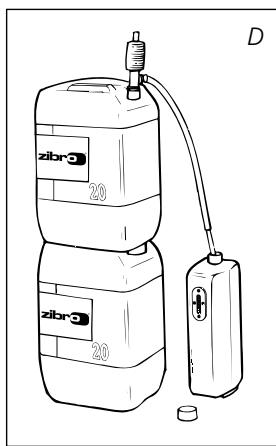

3 Neem het brandstofhevelpompje en steek de gladde, meest stugge pijp in de jerrycan. Zorg dat deze hoger staat dan de wisseltank (fig. D). De geribbelde slang steekt u in de opening van de wisseltank. 4 Draai de knop bovenop het pompje vast (naar rechts). 5 Knijp enkele keren in het pompje, totdat de brandstof de wisseltank in begint te stromen. Als dat eenmaal het geval is, hoeft u niet meer te knijpen.

6 Let tijdens het vullen op de brandstofmeter van de wisseltank G (fig. E). Als u ziet dat deze vol is, stop dan met vullen door de knop boven op het pompje weer los te draaien (naar links). Maak de tank nooit te vol. Vooral niet als de brandstof erg koud is (brandstof zet uit als deze warmer wordt). leeg vol 7 Laat de brandstof die nog aanwezig is in het pompje, terugstromen in de jerrycan en verwijder het pompje voorzichtig. Schroef de tankdop nauwkeurig op de tank met behulp van de tankdop-opener. Veeg eventueel gemorste brandstof weg. 8 Controleer of de tankdop recht zit en goed is aangedraaid. Plaats de wisseltank weer in de kachel (dop naar beneden). Sluit het deksel.

De juiste tijd kunt u alleen instellen als de kachel niet brandt, maar de stekker wel in het stopcontact zit. U gebruikt hiervoor de insteltoetsen O. Druk eerst op één van beide toetsen om deze functie in te schakelen (het lampje CLOCK en het informatie- clock temp. display L gaan dan knipperen). Vervolgens kunt u de uren instellen met de linker-

set room toets (Nhour) en de minuten met de rechtertoets (Mmin). Door éénmaal te drukken, verhoogt u de waarde stap voor stap. Wanneer u de toets ingedrukt houdt, loopt de waarde op tot u de toets loslaat. Na ongeveer 10 seconden stopt het lampje met knipperen en staat de instelling vast (fig. F). Vijf minuten na het uitschakelen N van F: Als het lampje CLOCK niet meer knippert, staat de tijd vast ingesteld. de kachel, verdwijnt de informatie op het display en komt de kachel in de stand-by stand. Door op een willekeurige toets te drukken, wordt de tijd weer zichtbaar.

Als de stekker langer dan 10 minuten uit het stopcontact is geweest (of de stroom is uitgevallen), moet u de tijd opnieuw instellen.

HET AANMAKEN VAN DE KACHEL

Een nieuwe kachel veroorzaakt in het begin extra geur. Zorg dus voor extra ventilatie. Maak de kachel altijd aan met behulp van de -toets M. Gebruik nooit luci- fers of een aansteker. Om de kachel te ontsteken, hoeft u alleen even op de -toets M te drukken. Deze gaat dan knipperen, ten teken dat de ontstekingsprocedure in werking is. Dit clock temp.

set duurt even. Als de kachel eenmaal brandt, blijft de -toets rood. Het informatiedisplay L toont twee getallen. Aan het lampje ernaast kunt u zien room dat deze betrekking hebben op de temperatuur (fig. G). Onder ROOM staat de huidige temperatuur, terwijl onder SET de ingestelde temperatuur wordt vermeld. Deze laatste kunt u veranderen met behulp van de insteltoetsen (zie hoofdstuk E). G: Links de gewenste temperatuur, rechts de gemeten temperatuur.

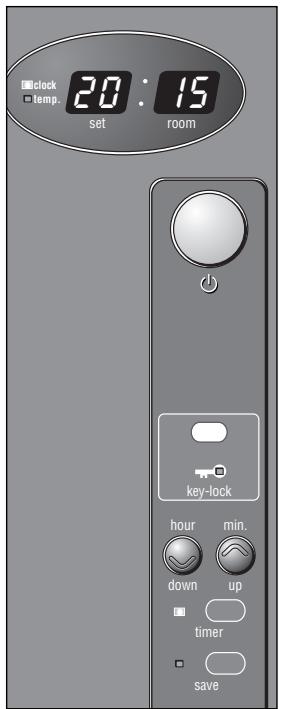

U kunt de ingestelde temperatuur alleen veranderen als de kachel aan is. U gebruikt hiervoor de insteltoetsen O. Druk eerst op één van beide toetsen om deze functie in te schakelen (het lampje TEMP naast het informatiedisplay L gaat dan knipperen). Vervolgens kunt u de gewenste temperatuur verhogen door op de rechtertoets (Mmin.) te drukken of verlagen met de linkertoets (Nhour). Na onge-

veer 10 seconden stopt het lampje met knipperen en staat de instelling vast (fig. G). U kunt de temperatuur instellen op minimaal 6°C en maximaal 28°C. Als de stekker uit het stopcontact is geweest (of de stroom is uitgevallen), springt de ingestelde temperatuur weer op de standaardwaarde van 20°C.

Met behulp van de timer kunt u de kachel automatisch laten aanslaan, op een vooraf ingestelde tijd. Om de timer te kunnen instellen moet de juiste tijd zijn ingesteld (zie hoofdstuk C) en moet de kachel uit zijn. clock temp.

U gaat als volgt te werk: room 1 Druk op de -toets M en meteen daarna op de toets TIMER P. Het lampje TIMER op het bedieningspaneel E gaat nu knipperen. 2 Stel de tijd in waarop de kachel moet aanslaan, met behulp van de insteltoetsen O. De linkertoets (Nhour) is voor de uren, de rechtertoets (Mmin.) voor de minuten (verspringt per 5 minuten). 3 Na ongeveer 10 seconden springt het informatiedisplay weer op CLOCK en gaat het controlelampje TIMER branden, ten teken dat de timerfunctie is key-lock hour min. down

ingeschakeld (fig. H). 4 De timer zorgt ervoor dat de ruimte op de ingestelde tijd bij benadering op timer de gewenste temperatuur is. save

H: Het controlelampje TIMER geeft aan dat de timerfunctie is ingeschakeld. Als u de kachel wilt uitzetten en met de timer wilt laten aanslaan, hoeft u alleen maar de toets TIMER in te drukken (zie hoofdstuk G). Om de timerinstelling ongedaan te maken, drukt u éénmaal op de

-toets M. Indien u uitgebreidere timer mogelijkheden wenst, raden wij u aan de Zibro weektimer aan te schaffen. Deze is eenvoudig aan te sluiten op uw Zibro kachel, zie S.

HET UITZETTEN VAN DE KACHEL

U hebt twee mogelijkheden om de kachel uit te zetten: -toets M in. Het informatiedisplay springt dan op CLOCK en 1 Druk de binnen ongeveer een minuut is de vlam gedoofd. 2 Wanneer u de kachel wilt uitzetten en de volgende keer met de timer wilt laten aanslaan, drukt u op de toets TIMER P (zonder de -toets in te drukken). Dan slaat niet alleen de kachel af, maar wordt tegelijk de timerfunctie ingeschakeld. Zolang het lampje TIMER en het informatiedisplay L knipperen, kunt u de gewenste tijd veranderen met de insteltoetsen O (zie hoofdstuk F).

Het informatiedisplay L is niet alleen bedoeld om u de (ingestelde) tijd en temperatuur te tonen (hoofdstuk C, E en F), maar ook voor het melden van storingen. De code in het informatiedisplay vertelt u dan wat er aan de hand is:

eset room CODE INFORMATIE efefeeee- Te hoge temperatuur in de kachel Afkoelen en opnieuw aanmaken

e- 8 e- 9 Bij storingen ziet u in het informatiedisplay wat er aan de hand is. -: -(+ knipperend ACTIE Netspanning onderbroken Kachel opnieuw aanmaken Thermostaat defect Dealer informeren Brander-thermister defect Dealer informeren Startproblemen Dealer informeren Omvalbeveiliging Kachel opnieuw aanmaken Slechte verbranding Dealer informeren Kamertemperatuur: Indien nodig kachel Hoger dan 27°C opnieuw aanmaken Aanjagermotor defect Dealer informeren Luchtfilter vervuild óf Filter reinigen Brandstofpomp vervuild Dealer informeren Brandstof op Wisseltank vullen Te weinig ventilatie Beter ventileren FUEL-lampje) -: -(+ knipperend VENT-lampje) Bij storingen waarin deze tabel niet voorziet, dient u altijd uw dealer te raadplegen.

AUTOMATISCHE REINIGINGSFUNCTIE Indien de kachel twee uur continu op zijn hoogste stand brandt, zal de brander c ck t mp.

zichzelf automatisch reinigen. Dit wordt aangegeven in het display met de code room CL:05, teruglopend naar CL:00. Gedurende deze 5 minuten brandt de kachel op zijn laagste stand, waardoor de brander zichzelf reinigt. Hierna schakelt hij automatisch weer naar de hoogste stand.

HET KINDERSLOT Het kinderslot kunt u gebruiken om te voorkomen dat een kind per ongeluk de instellingen van de kachel verandert. Tijdens het branden kan de kachel dan enkel nog worden uitgeschakeld. Als de kachel al uit is, voorkomt het kinderslot ook dat key-lock de kachel per ongeluk wordt aangemaakt. I: Als het lampje KEYLOCK oplicht, is het kinderslot ingeschakeld. U activeert het kinderslot door de betreffende toets N langer dan 3 seconden ingedrukt te houden. Het controlelampje KEY-LOCK licht dan op (fig I), ten teken dat het kinderslot is ingeschakeld. Om het kinderslot uit te schakelen drukt u nog-

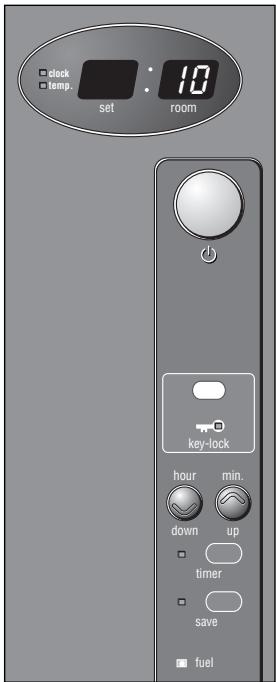

Met de functie 'SAVE' kunt u de temperatuur begrenzen. Als deze functie is in- save geschakeld, zal de kachel automatisch afslaan indien de kamertemperatuur 3°C boven de ingestelde temperatuur komt. Als de kamertemperatuur vervolgens weer fuel op de ingestelde temperatuur komt, zal de kachel automatisch weer aanslaan. J: Als het lampje SAVE oplicht, slaat v de kachel automatisch aan en uit, om binnen een bepaald temperatuurbereik te blijven.

U activeert de instelling 'SAVE' door de betreffende toets Q in te drukken. Het controlelampje SAVE licht dan op (fig J). Door nog eens op de toets SAVE te drukken, schakelt u deze functie weer uit.

clock temp. set room Ook zonder de instelling 'SAVE' zorgt uw kachel ervoor dat de ingestelde temperatuur bij benadering wordt gehandhaafd, door zijn verwarmingscapaciteit aan te passen. ’SAVE’ is een spaarstand die u bijvoorbeeld gebruikt wanneer u niet in de ruimte aanwezig bent, of om deze vorstvrij te houden.

Als het controlelampje FUEL begint te branden, hebt u nog voor 10 minuten brandstof. Deze resterende brandtijd ziet u verstrijken in het informatiedisplay L

(fig. K). Om de twee minuten hoort u bovendien een waarschuwingssignaal, ten key-lock hour min. down

teken dat u de wisseltank moet bijvullen. Reageert u niet, dan gaat de kachel vanzelf uit. Ook dan klinkt een waarschuwingssignaal. Het controlelampje FUEL knippert nu en in het informatiedisplay knipperen vier streepjes. U kunt dit stoppen timer door éénmaal op de -toets M te drukken. save fuel Als de kachel helemaal leeggebrand is geweest, moet u na het bijvullen even K: Als het controlelampje FUEL brandt, ziet u in het informatiedisplay voor hoeveel minuten u nog brandstof hebt.

geduld hebben voordat de kachel weer gebruiksklaar is.

Als het controlelampje VENT begint te knipperen, is dat een teken dat de ruimte onvoldoende wordt geventileerd (fig. L). Als u niet voor extra ventilatie zorgt, zal de kachel na enige tijd vanzelf uitgaan. fuel Blijft het controlelampje VENT nog branden nadat u extra hebt geventileerd, raadpleeg dan uw dealer. vent.

L: Als het controlelampje VENT knippert, is dat een teken dat u extra moet ventileren.

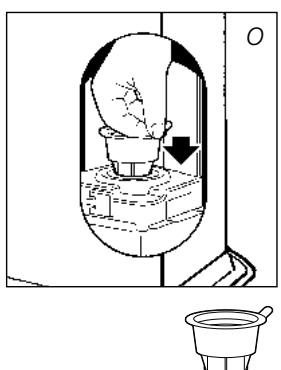

ONDERHOUD Voordat u onderhoud pleegt, dient u de kachel uit te zetten en te laten afkoelen. Trek vervolgens de stekker uit het stopcontact. Uw kachel vergt weinig onderhoud. Wel dient u elke week even het luchtfilter 8 en het ventilatorrooster 9 te reinigen met een stofzuiger. Het rooster 2 reinigt u met een vochtige doek. Neem het luchtfilter er nu en dan even af (fig. M), om het te reinigen met een sopje. Zorg dat het luchtfilter goed droog is, voordat u het terug plaatst. Controleer ook met enige regelmaat het brandstofzeefje: 1 Haal de wisseltank 7 uit de kachel en verwijder het brandstofzeefje (fig. N). Dit kan wat nadruppelen; houd een doekje bij de hand. Brandstofzeefje

2 Klop het brandstofzeefje omgekeerd leeg op een harde ondergrond, om het vuil te verwijderen. (Nooit reinigen met water!) 3 Plaats het brandstofzeefje weer in de kachel. We raden u verder aan om stof en vlekken bijtijds af te nemen met een vochtige doek, omdat er anders hardnekkige vlekken kunnen ontstaan.

Verwijder zelf geen onderdelen van de kachel. Neem voor een eventuele

reparatie altijd contact op met uw Zibro dealer. Indien het electriciteitssnoer beschadigd is, mag alleen een erkend installateur dit vervangen door het type H05 VV-F. OPSLAG (EINDE STOOKSEIZOEN) Berg de kachel aan het einde van het stookseizoen stofvrij op, zo mogelijk met gebruik van de originele verpakkingsmaterialen. Overgebleven brandstof kunt u een volgend stookseizoen niet meer gebruiken. Maak deze dus op. Houdt u toch wat over, gooi deze brandstof dan niet weg, maar volg de regels zoals die in uw gemeente gelden voor Klein Chemisch Afval. Begin het nieuwe stookseizoen in elk geval met nieuwe brandstof. Als u de kachel, opnieuw in gebruik neemt, volg dan weer de instructies (zoals aangegeven vanaf hoofdstuk A).

VERVOER Om te voorkomen dat uw kachel tijdens het transport brandstof lekt, moet u de volgende maatregelen nemen: 1 Laat de kachel afkoelen.

2 Haal de wisseltank G uit de kachel en verwijder het brandstofzeefje (zie hoofdstuk M, fig. N). Dit kan wat nadruppelen; houd een doekje bij de hand. Bewaar het brandstofzeefje en de wisseltank buiten de kachel. 3 Duw de transportdop op de plaats van het brandstofzeefje (fig. O) en druk deze goed aan. Transportdop 4 Vervoer de kachel altijd rechtop.

SPECIFICATIES Ontsteking elektrisch Brandstof kerosine Capaciteit (kW) max. 6,10 Capaciteit (kW) min. 2,55 Geschikte ruimte (m ) 95-255 3 ** 0,635 Brandstofverbruik (l/uur)* Brandstofverbruik (g/uur)

Brandduur per tank (uur)

• Bij instelling op maximale stand

Afmetingen (mm) breedte

(inclusief bodemplaat) diepte

Accessoires brandstofhevelpomp tankdop-opener, transportdopje Netspanning 220V/230V -- AC/50 Hz Elektrisch verbruik ontsteking 240 W continu 44 W 21,0 ** Opgegeven waarde is indicatief DE GARANTIEVOORWAARDEN U krijgt op uw Zibro kachel 24 maanden garantie vanaf de aankoopdatum. Binnen deze periode worden alle materiaal- en fabricagefouten kosteloos verholpen.

Hierbij gelden de volgende regels: 1 Alle verdere aanspraken op schadevergoeding, inclusief gevolgschade wijzen wij uitdrukkelijk af. 2 Reparatie of vervanging van onderdelen binnen de garantietermijn leidt niet tot verlenging van de garantie. 3 De garantie geldt niet wanneer veranderingen zijn aangebracht, nietoriginele onderdelen zijn gemonteerd of reparaties aan de kachel zijn verricht door derden. 4 Onderdelen die aan normale slijtage onderhevig zijn, zoals het brandermatje en het brandstofhevelpompje, vallen buiten de garantie. 5 De garantie geldt uitsluitend als u de originele, gedateerde aankoopbon overlegt en als daarop geen veranderingen zijn aangebracht. 6 De garantie geldt niet bij schade ontstaan door handelingen die afwijken van de gebruiksaanwijzing, door verwaarlozing en door het gebruik van verkeerde of verouderde brandstof. Verkeerde brandstof kan zelfs gevaarlijk zijn*. 7 De verzendkosten en het risico van het opsturen van de kachel of onderdelen daarvan, komen altijd voor rekening van de koper. Om onnodige kosten te voorkomen, raden wij u aan eerst altijd zorgvuldig de gebruiksaanwijzing te raadplegen. Wanneer deze geen uitkomst biedt, geef de kachel dan in reparatie bij uw dealer.

• Licht ontvlambare stoffen kunnen bijvoorbeeld leiden tot een oncontroleerbare verbranding, met uitslaande vlammen als gevolg. Probeer in dat geval nooit de kachel te verplaatsen, maar zet de kachel onmiddellijk uit. In noodgevallen kunt u een brandblusser gebruiken, maar dan uitsluitend van het type B: een koolzuur- of poederblusser.

10 TIPS VOOR EEN VEILIG GEBRUIK

Wijs kinderen altijd op de aanwezigheid van een brandende kachel.

Verplaats de kachel niet als deze brandt of nog heet is. In dat geval ook niet bijvullen en geen onderhoud verrichten.

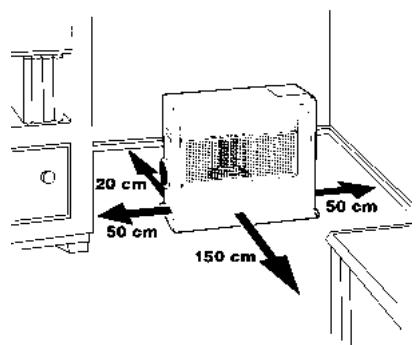

Plaats de voorkant van de kachel op minimaal 1,5 meter van muur, gordijnen en meubels.

Gebruik de kachel niet in stoffige ruimtes en niet op plaatsen waar het sterk tocht. U krijgt dan geen optimale verbranding. Gebruik de kachel nooit in natte ruimtes zoals in de nabijheid van een bad, douche of zwembad.

Zet de kachel uit voordat u vertrekt of naar bed gaat. Bent u langere tijd weg (bv. vakantie), trek dan ook de stekker uit het stopcontact.

Bewaar en vervoer de brandstof uitsluitend in de daarvoor bestemde tankjes en jerrycans.

Zorg ervoor dat de brandstof niet bloot staat aan hitte of extreme temperatuurverschillen. Bewaar de brandstof altijd op een koele, droge en donkere plaats (zonlicht tast de kwaliteit aan).

Gebruik de kachel nooit op plaatsen waar schadelijke gassen of dampen aanwezig kunnen zijn (bv. uitlaatgassen of verfdampen).

Het rooster van de kachel wordt heet. De kachel mag niet afgedekt worden (brandgevaar).

Zorg altijd voor voldoende ventilatie.
