SRE260 - Zusatzheizung ZIBRO - Kostenlose Bedienungsanleitung

Produkttyp	Flüssigbrennstoff-Zusatzheizung
Marke	ZIBRO
Modell	SRE260
Abmessungen (L x T x H)	704 x 355 x 560 mm
Gewicht	21,0 kg
Stromversorgung	220-230 V AC, 50 Hz
Stromverbrauch (Zündung)	240 W
Stromverbrauch (Dauerbetrieb)	44 W
Maximale Heizleistung	6100 W (508 g/h)
Minimale Heizleistung	2550 W (213 g/h)
Empfohlener Brennstoff	Hochwertiges reines Petroleum (Zibro Extra oder Zibro Kristal)
Tankinhalt	7,1 Liter
Betriebsdauer	11 bis 27 Stunden
Empfohlenes Raumvolumen	95 bis 255 m³
Geräuschpegel	29 bis 38 dB
Hauptfunktionen	Elektrische Zündung, Temperaturregelung (6-28°C), Timer, Sparmodus SAVE, Kindersicherung, Digitalanzeige
Regelmäßige Wartung	Wöchentliche Reinigung des Luftfilters und der Lüfterabdeckung; Überprüfung des Brennstofffilters
Sicherheit	Kippschutz, Atmosphärenkontrolle (Luftmangelerkennung), automatische Abschaltung bei Überhitzung
Inklusive Ersatzteile	Handpumpe, Transportverschluss, Verschluss für Tanköffnung
Garantie	2 Jahre auf Herstellungsfehler (ohne Verbrauchsmaterialien)
Optionales Zubehör	Weektimer (Wochenprogramm)

Häufig gestellte Fragen - SRE260 ZIBRO

Welche Art von Brennstoff sollte ich für den ZIBRO SRE260 verwenden?

Verwenden Sie ausschließlich hochwertiges, wasserfreies Petroleum, wie Zibro Extra oder Zibro Kristal. Ungeeigneter Brennstoff kann zu Störungen, unvollständiger Verbrennung oder einer verkürzten Lebensdauer führen.

Wie schalte ich die Heizung ZIBRO SRE260 ein?

Stellen Sie sicher, dass der Tank gefüllt und das Gerät angeschlossen ist. Stellen Sie zuerst die Uhrzeit ein (siehe Anleitung), dann drücken Sie die Ein-/Aus-Taste (Markierung 13). Die Taste blinkt während des Zündvorgangs und leuchtet dann rot, wenn das Gerät eingeschaltet ist. Verwenden Sie niemals Streichhölzer oder Feuerzeuge.

Was tun, wenn das Display einen Fehlercode anzeigt?

Die Fehlercodes sind in der Anleitung beschrieben. Zum Beispiel E-0 = Überhitzung (abkühlen lassen), E-5 = Kippschutz (wieder einschalten), E-9 = verschmutzter Luftfilter (reinigen). Wenn das Problem weiterhin besteht, wenden Sie sich an Ihren Händler.

Wie stelle ich die gewünschte Temperatur ein?

Wenn das Gerät eingeschaltet ist, verwenden Sie die Einstelltasten (▲ min. zum Erhöhen, ▼ hour zum Verringern). Die einstellbare Temperatur reicht von 6°C bis 28°C. Der Wert blinkt und wird nach 10 Sekunden gespeichert.

Wie verwende ich den Timer für eine automatische Einschaltung?

Das Gerät muss ausgeschaltet sein. Drücken Sie die Ein-Taste und dann sofort TIMER. Stellen Sie die Einschaltzeit mit den Einstelltasten ein. Die TIMER-Lampe leuchtet, wenn die Programmierung aktiv ist. Das Gerät berechnet automatisch die Startzeit, um die gewünschte Temperatur zu erreichen (Fuzzy-Logik).

Wie aktiviere ich die Kindersicherung?

Drücken Sie die Taste KEY LOCK länger als 3 Sekunden. Die KEY-LOCK-Lampe leuchtet auf. Zum Deaktivieren wiederholen Sie die gleiche Aktion. Die Sperre verhindert versehentliche Änderungen der Einstellungen, außer der Ein-/Aus-Taste.

Wie pflege ich den Luftfilter und den Brennstofffilter?

Reinigen Sie den Luftfilter jede Woche mit einem Staubsauger oder mit Seifenwasser (vor dem Wiedereinbau gut trocknen). Der Brennstofffilter muss regelmäßig gereinigt werden: Entfernen Sie den Tank, nehmen Sie den Filter heraus, reinigen Sie ihn mit Petroleum oder Druckluft (niemals mit Wasser).

Was tun bei unzureichender Belüftung (VENT-Lampe blinkt)?

Die VENT-Lampe zeigt unzureichende Belüftung an. Öffnen Sie ein Fenster oder eine Tür etwa 2,5 cm. Wenn die Lampe nach der Belüftung weiterhin leuchtet, wenden Sie sich an Ihren Händler. Das Gerät schaltet sich automatisch aus, wenn die Situation nicht behoben wird.

Wie transportiere ich den ZIBRO SRE260 sicher?

Lassen Sie das Gerät abkühlen. Entfernen Sie den herausnehmbaren Tank und den Brennstofffilter. Setzen Sie den Transportverschluss an der Stelle des Filters ein. Transportieren Sie das Gerät immer aufrecht, um Leckagen zu vermeiden.

Was tun, wenn der Brennstoff aufgebraucht ist und das Gerät ausgeht?

Füllen Sie den Tank. Warten Sie, bis die FUEL-Lampe erlischt, bevor Sie wieder einschalten. Vor dem Ausschalten wird ein 10-minütiger Countdown angezeigt. Wenn Sie nicht eingreifen, schaltet sich das Gerät ab und zeigt vier Striche (----) an.

BEDIENUNGSANLEITUNG SRE260 ZIBRO

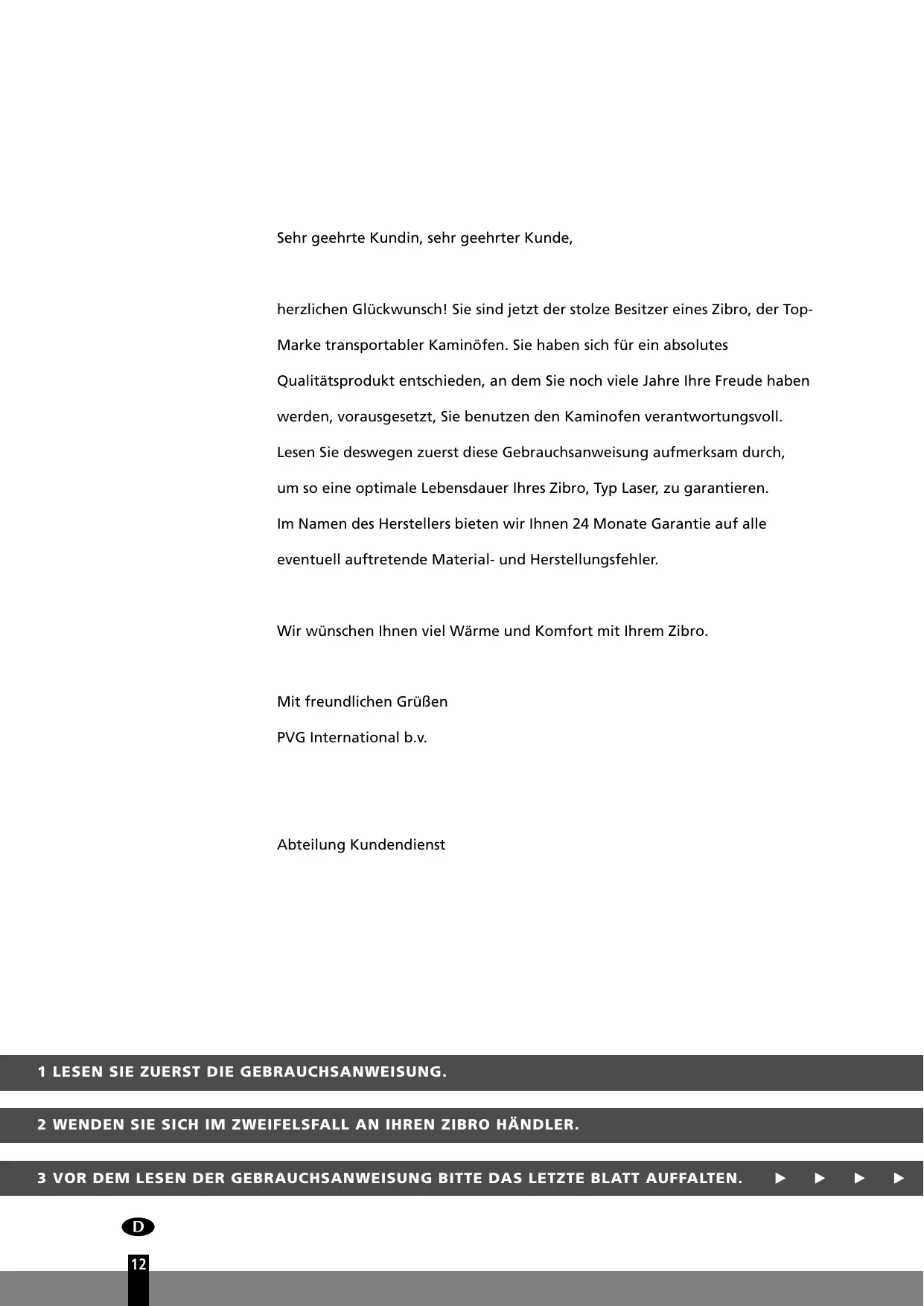

Sehr geehrte Kundin, sehr geehrter Kunde,

herzlichen Glückwunsch! Sie sind jetzt der stolze Besitzer eines Zibro, der Top-

Marke transportabler Kaminöfen. Sie haben sich für ein absolutes

Qualitätsprodukt entschieden, an dem Sie noch viele Jahre ihre Freude haben

werden, vorausgesetzt, Sie benutzen den Kaminofen verantwortungsvoll.

Lesen Sie deswegen zuerst diese Gebrauchsanweisung aufmerksam durch,

um so eine optimale Lebensdauer Ihres Zibro, Typ Laser, zu garantieren.

Im Namen des Herstellers bieten wir Ihnen 24 Monate Garantie auf alle

eventuell auftretende Material- und Herstellungsfehler.

Wir wünschen Ihnen viel Wärme und Komfort mit ihrem Zibro.

Mit freundlichen Grüben

PVG International b.v.

Abteilung Kundendienst

1 LESEN SIE ZUERST DIE GEBRAUCHSANWEISUNG.

2 WENDEN SIE SICH IM ZWEIFELSFALL AN IHREN ZIBRO HändLER.

3 VOR DEM LESEN DER GEBRAUCHSANWEISUNG BITTE DAS LETZTE BLATT AUFFALTN.

BENUTZUNG KURZ ZUSAMMENGEFASST

Nachfolgend sind in groben Zügen die Schritte angegeben, die zur Inbetriebnahme Ihr's Zibro ausgeführrt werden müssen. Detaillierte Beschreibung der Handlungen enthalten Sieitte der GEBRAUCHSANWEISUNG (Seite 15 ff).

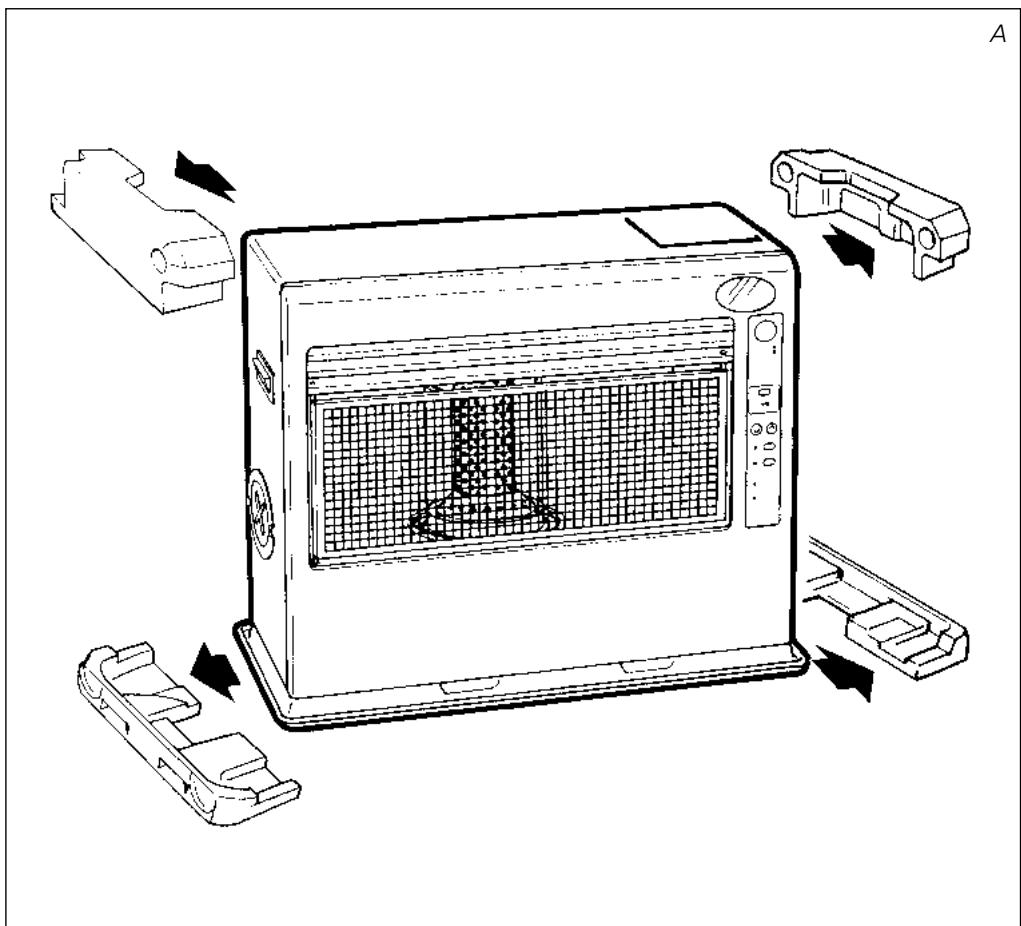

1 Entfernen Sie das gesamte Verpackungsmaterial (Abb. A).
2 Befüllen Sie den Brennstofftank ⑦ (siehe Kapitel B, Abb. D).
3 Stecken Sie den Stecker in die Steckdose.
4 Starten Sie den Kaminofen über die 山 -Taste (siehe Kapitel D).
5 Verändern Sie wenn nicht die gewünschte Temperatur über die Einstelltasten (siehe Kapitel E).
6 Schalten Sie den Kaminofen über die -Taste aus 13.

• Das ersten Mal wird Ihr Kaminofen während des Brennens noch 'neu' riechen.
• Lagern Sie den Brennstoff an einem kühlen, dunklen Ort.
• Brennstoff altert. Beginnen Sie jeder Heizsaison mit neuen Brennstoff.
• Wenn Sie Zibro Extra oder Zibro Kristal benutzen, können Sie sich auf die Qualität des Brennstoffs verlassen.
• Wenn Sie zwischen den einzelnen Sorten wechseln, müssen Sie den Zibro Kaminofen erst vollständig leer brennen halten.

WICHTIGE EINZELTEILE

1 Frontplatte
Gitter
Bodenplatte
4 Deckel Brennstofftank
⑤ Bedienungsfeld
Handgriff
Brennstofftank
Luftfilterkappe
9 Ventilatorfilter
Thermostat
10 Stecker + Kabel
12 Informations-Display
13 -Taste
Kindersicherung
15 Einstelltasten (Zeit und Temperatur)
Zeitschaltuhr
SAVE-Taste
18 Kontroll-Lampen
19 Anschluss für Weektimer

Nur mit dem richtigen Brennstoff ist eine sichere, effiziente und komfortable Benutzung Ihres Zibro gewährleistet.

Der Tankdeckelöffner befindet sich an der Rückseite des Kaminofens. Mit Hilfe diesen Tankdeckelöffners bleiben ihre Höhe beim Öffnen des Brennstofftanks sauber.

Diesen Transport-verschluβfinden Sie im Verpackungskarton. Nur hiermit kann der Kaminofen nach der Benutzung problemlos transportiert werden. Bewahren Sie den Verschluβalso gut auf!

WICHTIG ZU WISSEN

JEDERZEIT AUSREICEND VENTILIEREN

Jedes Modell benötigt eine bestimmte minimale Raumgroße, um den Kaminofen sichere, ohne zusätzliche Ventilation, betreiben zu konnen (siehe Kapitel P). Wenn der betreffende Raum kleiner als der angegebene Minimumwert ist, dann muß davon gezesselt werden, daß immer ein Fenster oder eine Tur einen Spalt breit offen bleibt (ca. 2,5 cm). Dies empfehlen wir auch bei Räumen, die besonderss gut isoliert oder zugfrei sind und/oder über 1500 m liegen. Ist die Ventilation (sprich: der Sauerstoffgehalt) unzureichend, schaltet sich der Kaminofen automatisch aus. Benutzen Sie den Ofen nicht in Keller- oder anderen unterirdisch gelegenen Räumen.

DER RICHTIGE BRENNSTOFF

Ihr Zibro Kaminofen wurde für die Benutzung von Wasserfreiem, sauberem Petroleum hoher Qualität, wie Zibro Extra oder Zibro Kristal, entwickelt. Nur dieser Brennstoff sorgt für eine saubere und optimale Verbrennung. Brennstoff geringerer Qualität kann zu folgenden Problemen führen:

erhöhte Störungsanfälligkeit
unvollständige Verbrennung
verkürzte Lebensdauer des Kaminofens
Rauch und/oder Geruch
Niederschlag auf dem Gitter oder Gehäuse

Der richtige Brennstoff ist also wichtig für einen sicheren, effizienten und komfortablen Gebrauch His res Kaminofens.

Informieren Sie sich bei ihrem Handler in ihrer direkten Umgebung über den wichtigen Brennstoff für ihren Kaminofen.

A DIE INSTALLATION DES KAMINOFENS

1 Nehmen Sie den Ofen vorsichtig aus dem Karton und kontrollieren Sie den Inhalt auf Vollständigkeit.

Außer dem Kaminofen muß folgenden vorhanden sein:

eine Syphonpumpe
ein Transportverschluß
einTankdeckelöffner
these Gebrauchsanweisung

Bewahren Sie den Karton und das Verpackungsmaterial (Abb. A) zwecks Lagerung und/oder Transport auf.

2 Öffnen Sie den Deckel des Brennstofftanks 7 und entfernen Sie das Verpackungsmaterial.
3 Befüllen Sie den Brennstofftank wie in Kapitel B beschreiben.

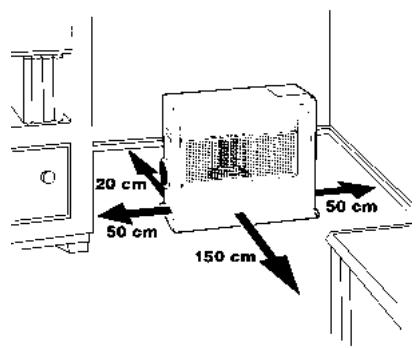

4 Der Boden muß stabil und waagrecht sein. Stellen Sie den Kamin an eine andere Stelle, falls er nicht waagrecht stehen. Versuchen Sie nicht durch das Unterlegen von Büchern oder ähnlichem den Stand zu korrigieren.
5 Stecken Sie den Stecker in die Steckdose (220/230 Volt - AC/50 Hz) und stellen Sie die aktuelle Uhrzeit über die Einstelltasten ein (siehe Kapitel C).
6 Ihr Ofen ist jetzt betriebsbereit.

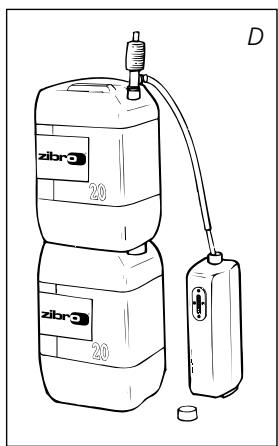

B DAS BEFULEN MIT BRENNSTOFF

Befüllen Sie den Brennstofftank nicht im Wohnraum, sondern an einer dazu geeigneten Stelle (falls etwas verschüttet wird). Gehen Sie wie folgt vor:

1 Der Kaminofen sollen ausgeschaltet sein.
2 Öffnen Sie den Deckel 4 undziehen Sie den Brennstofftank 7 aus dem Kaminofen (Abb. B). Achtung: der Tank kann kurz nachtropfen. Stellen Sie den Brennstofftank ab (mit dem Tankverschluß nach oben) und drehen Sie den Tankverschluß mit Hilfe des Tankdeckelöffners auf (Abb. C).
3 Den glatten, steifen Schlauch der Syphonpumpe in den Kanister stecken. Das Befüllen ist einfacher, wenn der Kanister hoher stehen als der Brennstofftank (Abb. D). Den geriffelten Schlauch stecken Sie dann in die Öffnung des Brennstofftanks.
4 Den weiß Knopf oben auf der Pumpe zudrehen (nach rechts).
5 Einige Male die Pumpe drücken, bis der Brennstoff in den Brennstofftank flieBt. Sobald dies der Fall ist, brauchen Sie nicht mehr zu drucken.

6 Achten Sie während des Füllvorgangs auf die Brennstoffanzeige des Brennstofftanks (Abb. E). Wenn Sie sehen, daß der Tank fast voll ist, stellen Sie den Füllvorgang ein. Hierzu drehen Sie den weißen Knopf oben auf der Pumpe wieder auf (nach links). Den Tank niemals zu voll füllen. Vor allem nicht, wenn der Brennstoff sehr kalt ist (Brennstoffdehyrt sich aus, wenn er wärmer wird).
7 Lassen Sie den Brennstoff, der sich noch in der Pumpe befindet, in den Kanister zurückströmen und entfernen Sie die Pumpe vorsichtig. Schrauben Sie den Tankverschluß mit Hilfe des Tankdeckelöffners wieder sorgfältig auf den Tank. Nach Gebrauch können Sie den Tankdeckelöffner wieder an der Rückseite des Kaminofens befestigen. Wischen Sie eventuell verschütteten Brennstoff weg.
8 Kontrollieren Sie, ob der Tankverschlußgerade sitzt und fest angezogen ist. Setzen Sie den Brennstofftank wieder in den Kaminofen ein (Tankverschluß nach unten). Schließen Sie den Deckel.

F: Wenn die Kontroll-Lampe CLOCK nicht mehr blinkt, ist die Zeit eingestellt.

C DAS EINSTELLEN DER UHR

Die Zeiteinstellung konnen Sie nur vornehmen, wenn der Kaminofen nicht in Betrieb ist, der Stecker sich jedoch in der Steckdose befindet. Sie benutzen dazu die Einstelltasten 15. Drücken Sie zuerst auf eine der beiden Tasten um die Funktion zu aktivieren (die Kontroll-Lampe CLOCK und das Informations-Display 12 blinken). Danach konnen Sie die Stunden mit der linken Taste (▼hour) und die Minuten mit der rechten Taste (▲min.) einstellen. Durch einmaliges Drücken der Taste wird der Wert stufenweise erhöht. Wenn Sie die Taste gedrückt halten, erhöht sich der Wert, bis die Taste losgelassen wird. Nach ungebahr 10 Sekunden leuchtet die Kontroll-Lampe ständig und die Einstellung ist vorgenommen. 5 Minuten nachdem der Ofen ausgeschelt werden ist, wird die Information auf dem Display gelöscht und der Ofen wird in den Standby-Modus umgeschaltet. Nachdem auf eine willkürliche Taste gedrückt worden ist, erscheint wieder die Uhrzeit auf dem Display.

G: Links die eingestellte Temperatur, rechts die tatsächliche Temperatur.

Wenn der Stecker über 10 Minuten aus der Steckdose gezogen wurde (oder bei Stromausfall) muß die Uhrzeit erneut eingestellt werden.

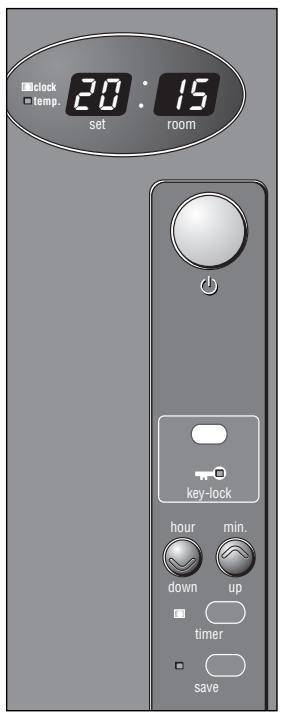

D DAS STARTEN DES KAMINOFENS

Ein neuer Ofen verursacht zu Beginn etwas Geruch. Sorgen Sie deswegen für zusätzliche Ventilation. Starten Sie den kaminofen immer mit die -Taste 13. Niemals Streichholzer oder ein Feuerzeug benutzen.

Um den Kaminofen zu starten, brauchen Sie nur die 山 -Taste zu betätigten. Dieseblinkt dann, um zu zeigen, daß der Zündvorgang lauft. Es dauert einige Zeit bis der Vorgang abgeschlossen ist. Anschließlich leuchtet die 山 -Taste ständig.

Das Informations-Display 2 zeigt zwei Zahlen an. An den Kontroll-Lampen...,
naben den Zahlen konnen Sie sehen, daß sich diese auf die Temperatur beziehen (Abb. G). Unter ROOM steht die tatsächliche Raumtemperatur, während unter SET die eingestellte Temperatur angezeigt wird. Letztere konnen Sie über die Einstelltasten verändern (siehe Kapitel E).

H: Die Kontroll-Lampe TIMER zeigt an, daß die Zeitschalttuhr aktiviert ist.

E TEMPERATUREINSTELLUNG

Sie können die eingestellte Temperatur nur verändern, wenn der Kaminofen eingeschaltet ist. Hierzu benutzen Sie die Einstelltasten 15. Drücken Sie zuerst auf eine der beiden Tasten um die Funktion zu aktivieren (die Kontroll-Lampe TEMP befindem Informations-Display 2 blinkt). Danach können Sie die Temperatur mit der rechten Taste (▲min.) higher und mit der linken Taste (▼hour) niedriger einstellen. Nach ungebähr 10 Sekunden leuchtet die Kontroll-Lampe ständig und die Einstellung ist vorgenommen (Abb. G).

Sie konnen die Temperatur auf minimal 6^ und maximal 28^ einstellen.

Wenn der Stecker aus der Steckdose gezogen wurde (oder bei Stromausfall) ist die eingestellte Temperatur wieder auf dem Standardwert von 20^ .

F DIE BENUTZUNG DER ZEITSCHALTUHR (TIMER)

Mit Hilfe der Zeitschaltuhr kann der Kaminofen zu einem vorprogrammierten Zeitpunkt automatisch eingescheltet werden.

Um die Zeitschaltuhr programmieren zu konnen, muß die aktuelle Uhrzeit eingestellt (siehe Kapitel C) und der Kaminofen ausgeschaltet sein.

Sie gehen wie folgt vor:

Die -Taste betätigungen und direkt danach die TIMER Taste drücken. Die Kontroll-Lampe TIMER auf das Bedienungsfeld ±b5 blinkt jetzt.
2 Stellen Sie die Startzeit für den Kaminofen über die Einstelltasten 15 ein. Die linke Taste (▼hour) ist für die Stunden, die rechte Taste (▲min.) für die Einstellung der Minuten (Die Zeitlässt sich in 5 Minuten-Intervallen einstehen).
3 Nach ungebahr 10 Sekunden springt das Informations-Display wieder auf CLOCK und die Kontroll-Lampe TIMER leuchtet, zum Zeichen, daß die Zeitschaltuhr eingeschaltet ist (Abb. H).
4 Die Zeitschaltuhr sorgt davon, daß der Raum zur programmierten Zeit die gewünschte Temperatur annahernd erreicht hat.

Wenn Sie den Kaminofen ausschalten möchten undihn über die Zeitschaltuhr wieder einschalten lessen wollen, dann brauchen Sie nur die Taste TIMER zu betätigten (siehe Kapitel G).

Um die Einstellung der Zeitschaltuhr rückgangig zu machen, betätigten Sie einmal die -Taste 13.

Wenn Sie zusätzliche Timer-Funktionen wünschen, empfehlen wir Ihnen "Zibro Weektimer". Dieser{lsst sich einfach und schnell an Ihr dem Zibro Laser-Ofenmodell anschließen, siehe 19.

G DAS AUSSCHALTEN DES KAMINOFENS

Der Kaminofen kann auf zwei Arten ausgeschaltet werden:

Die -Taste betätigen. Das Informations-Display springt auf CLOCK und innerhalb ca. einer Minute ist die Flamme gelöscht.
2 Wenn Sie den Kaminofen ausschalten möchen und hij das{nachste Mal über die Zeitschaltuhr wieder starten wollen, dann betätigten Sie die Taste TIMER 16 (und nicht die -Taste). Dadurch wird der Kaminofen ausgescheltet und gleichzeitig die Zeitschaltuhr aktiviert. Solange die Kontroll-Lampe TIMER und das Informations-Display 12 blinken, konnen Sie die gewünschte Zeit über die Einstelltasten 15 verändern (siehe Kapitel F).

Störungen werden im Informations-Display angezeigt.

I: Wenn die Kontroll-Lampe KEY-LOCK aktiviert wird, ist die Kindersicherung eingeschaltet.

J: Wenn die Kontroll-Lampe SAVE aufleuchtet, schaltet sich der Kamin- ofen automatisch an und aus, um innerhalb eines bestimmten Temperaturbereiches zu bleiben.

H DIE FUNKTION DES INFORMATIONs-DISPLAYS

Das Informations-Display 29 zeigt nicht nur die (eingestellte) Zeit und Temperatur an (Kapitel C, E und F), sondern meldet Ohnen auch eventuelle Störungen.

Über den jeweiligen Code auf dem Display erhalten Sie die notwendigen Informationen:

CODE	INFORMATION	Auszuführende HANDLUNG
E-0	Temperatur innerhalb des Ofens zu hoch	Abkühlen und neu starten
F-0	Netzspannung war unterbrochen	Kaminofen neu starten
E-1	Thermostat defekt	Händler informieren
F-1	Brenner-Thermistor defekt	Händler informieren
E-2	Startprobleme	Händler informieren
E-5	Kipp-Sicherung	Kaminofen neu starten
E-6	Schlechte Verbrennung	Händler informieren
E-7	Zimmertemperatur	Wenn nicht Kaminofen
	Höher als 27°C	neu starten
E-8	Gebläsemotor defekt	Händler informieren
E-9	Luftfilter verschmutzt oder	Filter reinigen
	Brennstoffpumper verschmutzt	Händler informieren
	Kein Brennstoff	Brennstofftank fullen
(+ Blinkendes FUEL-Licht)
--:--	Zu weniger Ventilation	Besser ventilieren
(+ Blinkendes VENT-Licht)

Bei Störungen, die nicht in dieser Tabelle aufgelistet sind, wenden Sie sichitte an ihren Handler.

AUTOMATIC CLEANING MODE (AUTOMATISCHES REINIGUNGSSYSTEM)

Wenn der Ofen 2 Stunden ununterbrochen auf der hochsten Stufe gebrannt hat, wird der Brenner sich automatisch reinigen. Auf der Anzeige wird dies mit dem Code CL:05, zurückzählend bis CL:00 angegeben. 5 Minuten lang brennt der Ofen auf niedrigster Stufe, während der Brenner sich in diese Zeit selbst reinigt. Nach der Reinigung schaltet der Ofen wieder auf die hochste Stufe.

I KINDERSICHERUNG

Die Kindersicherung konnen Sie benutzen, um zu verhindern, daß ein Kind versehentlich die Einstellung des Kaminofens verändert. Wahrend des Brennens kann der Kaminofen dann nur noch ausgeschelt werden. Wenn der Kaminofen bereits ausgeschaltet ist, verhindert die aktivierte Kindersicherung auch, daß der Ofen versehentlich eingeschaltet wird.

Sie aktivieren die Kindersicherung dadurch, daß Sie die betreffende Taste 14 länger als 3 Sekunden gedrückt halten. Die Kontroll-Lampe KEY-LOCK leuchtet dann auf (Abb. I), zum Zeichen, daß die Kindersicherung eingeschaltet ist. Um diese wieder auszuschalten, drücken Sie erneut länger als 3 Sekunden auf die Taste KEY-LOCK.

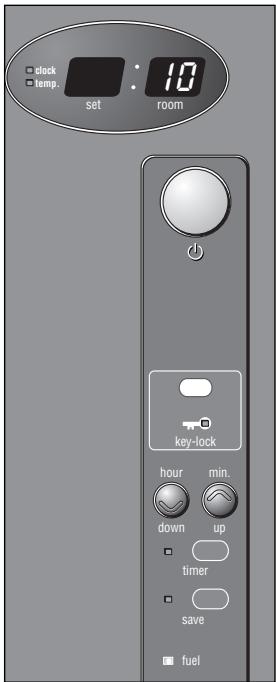

J DIE RICHTIGE BENUTZUNG DER "SAVE" FUNKTION

Mit der "SAVE"- Funktion konnen Sie die Temperatur begrenzen. Wenn diese Funktion eingeschaltet ist, wird sich der Kaminofen automatisch ausschalten, wenn die Zimmertemperatur 4^ über der eingestallenten Temperatur liegt. Fällt die Zimmertemperatur danach wieder auf die eingestellte Temperatur, schaltet sich der Kaminofen wieder automatisch ein.

Sie aktivieren die Einstellung "SAVE" durch Betätigung der betreffenden Taste ⑦. Die Kontroll-Lampe SAVE leuchtet auf (Abb. J). Durch nochmaliges Betätigten der Taste SAVE schalten Sie die Funktion wieder aus.

K: Wenn die Kontroll-Lampe FUEL aufleucht, wird im Informations-Display angezeigt, für wieviele Minuten Sie noch Brennstoff haben.

L: Wenn die Kontroll-Lampe VENT blinkt, ist dies ein Zeichen, daß zusammenlich ventiliert werden muß.

Auch ohne die Einstellung "SAVE" sorgt Ihr Kaminofen davon, daß die eingestellte Temperatur annahernd beibehalten wird, und darüber durch Anpassung der Heizkapazität.

"SAVE" ist eine Einstellung, die Sie zum Beispiel benutzen können, wenn Sie nicht im Raum anwesend sind oder um den Raum frostfrei zu halten.

K DIE KONTROLL-LAMPE "FUEL"

Wenn die Kontroll-Lampe FUEL aufleuchtet, haben Sie noch für 10 Minuten Brennstoff. Die restliche Brenndauer wird im Informations-Display 12 angezeigt (Abb. K). Alle zwei Minuten horen Sie außer dem ein akustisches Warnsignal, zum Zeichen, daß der Brennstofftank nachgeführt werden muß.

Reagieren Sie nicht, dann Goes der Kaminofen von selbst aus. Auch dann ertont ein Warnsignal. Die Kontroll-Lampe FUEL blinkt jetzt und im Informations-Display blinken vier Striche. Sie konnen dies ausschalten, indem Sie einmal auf die -Taste drücken.

Wenn der Kaminofen vollständig leer gebrannt ist, müssen Sie nach dem Nachfüllen eine Sekunden warten, bevor der Kaminofen wieder betriebsbereit ist.

L DIE KONTROLL-LAMPE "VENT"

Wenn die Kontroll-Lampe VENT zu blinken beginnnt, ist dies ein Zeichen davon, daß der Raum unzureichend ventiliert wird (Abb. L). Der Kaminofen wird sich nach einziger Zeit von selbst ausschalten, wenn nicht für zusätzliche Ventilation gesorgt wird.

Leuchtet die Kontroll-Lampe auch dann noch, nachdem Sie zusätzlich ventiliert haben, wenden Sie sichitte an ihren Handler.

M WARTUNG

Bevor Sie Wartungsarbeiten ausfuhren, muß der Kaminofen ausgeschaltet und abgekühlt sein. Ziehen Sie den Stecker aus der Steckdose.

Ihr Ofen bestehtigt kaum Wartung. Wochentlich mussen jedoch die Luftfilterkappe und der Ventilatorfilter mit einem Staubsauger und das Gitter mit einem feuchten Tuch gereinigt werden.

Nehmen Sie die Luftfilterkappe ab (Abb. M), um diese mit Seifenlauge zu reinigen. Achten Sie daraufuf, daß diese richtig trocken ist, bevor Sie sie wieder montieren.

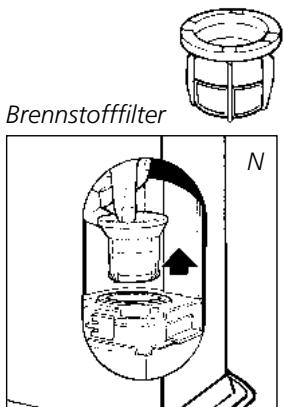

Kontrollieren Sie regelmäßig den Brennstofffilter:

1 Nehmen Sie den Brennstofftank aus dem Kaminofen und entfernen Sie den Brennstofffilter (Abb. N). Dieser kann etwas nachtropfen- halten Sie ein Tuch bereit.
2 Klopfen Sie den umgedrehten Brennstofffilter auf einem harten Untergrund aus, um so den Schmutz zu entfernen. (Niemals mit Wasser reinigen!)
3 Setzen Sie den Brennstofffilter wieder ein.

Transportverschluβ

N LAGERUNG (ENDE DER HEIZSAISON)

Den Kaminofen am Ende der Heizsaison staubfrei lagern, vorzugsweise in der Originalverpackung.

Übrig gebliebenen Brennstoff konnen Sie in der{nachsten Heizsaison nicht mehr benutzen. Verbrauchen Sie diesen also. Falls noch etwas übrig bleibt, schüten Sie diesen nicht weg, sondern entsorgen Sieihn laut den ortlichen Vorschriften fur chemischen Kleinabfall.

Beginnen Sie jeder neue Heizsaison auf jeder Fall mit neuem Brennstoff. Beachten Sie wieder diese Gebrauchsanweisung (wie beschrieben ab Kapitel A), wenn Sie den Kaminofen erneut in Betrieb nehmen.

TRANSPORT

Um zu verhindern, daß der Kaminofen während des Transportes Brennstoff verliert, müssen folgende Maßnahmen getroffen werden:

1 Lassen Sie den Kaminofen abkühlen.
2 Nehmen Sie den Brennstofftank ① aus dem Kaminofen und entfern den Sie den Brennstofffilter (siehe Kapitel M, Abb. N). Dieser kann eventuell etwas nachtropfen; halten Sie ein Tuch bereit. Den Brennstofffilter und den Brennstofftank außerhalb des Kaminofens aufbewahren.
3 Setzen Sie den Transportverschluß anstelle des Brennstofffilters ein (Abb. O) und drücken Sieihn fest, so daß kein Brennstoff austritt.
4 Den Kaminofen immer aufrecht transportieren.

P TECHNISCHE DATEN

Zündung	elektrisch	Abmessungen (mm)	Breite	704
Brennstoff	Petroleum	(einschließlich Bodenplatte)	Tiefe	355
Kapazität (kW) max.	6,10		Höhe	560
Kapazität (kW) min.	2,55	Zubehör	Brennstoffpumpe
Geeigneter Raum (m3)**	95-255	Tankdeckelöffner, Transportverschluß
Brennstoffverbrauch (Ltr/Std)*	0,635	Netzspannung	220V/230V
Brennstoffverbrauch (g/Std)*	508		-- AC/50 Hz
Brenndauer pro Tank (Std)*	11	Stromverbrauch	Zündung 240 W
Inhalt Brennstofftank (Liter)	7,1		Im Dauerbetrieb 44 W
Gewicht (kg)	21,0

• Bei Einstellung auf maximalem Stand ** Angegebene Werte sind Richtwerte

Q GARANTIEBEDINGUNGEN

Sie erhalten auf ihren Zibro, Typ Laser, 24 Monate Garantie ab Kaufdatum. Innerhalb dieser Zeit werden alle Material- und Herstellungsfehler kostenlos behoben. Hierbei gelten folgende Regeln:

1 Alle weiteren Ansprüche auf Schadenersatz, inklusiv Folgeschäden, werden nicht anerkannt.
2 Reparatur oder Austausch von Teilen innerhalb der Garantiezeit führt nicht zur Veränderung der Garantie.
3 Die Garantie verfällt, wenn Veränderungen angebracht wurden, Nicht-Original Teile montiert oder Reparaturen durch Dritte am Kaminofen ausgeführrt wurden.
4 Teile, die normalem Verschleiß ausgesetzt sind, wie die Brennermatte und die Brennstoffpumpe, fallen nicht unter die Garantie.
Die Garantie gilt ausschließlich unter Vorlage der datierten Originalrechnung, auf der keine Veränderungen vorgenommen wurden.
Die Garantie gilt nicht bei Schäden, die durch zweckwidrige Handlungen entwickeln sind, beziehungsweise durch Verwahrlosung und durch die Benutzung von falschem oder veraltetem Brennstoff. Falscher Brennstoff kann)sogar gefährlich sein.*
Die Versandkosten und das Versandrisiko des Kaminofens, oder dessen Teile, gehen zu allen Zeiten zu Lasten des Käufers.

Um unnötige Kosten zu vermeiden, empfehlen wir Ihnen, immer zuerst sorgfältig die Gebrauchsanweisung zulesen. Finden Sie darin keine Lösung, geben Sie den Kaminofen Ihr hem Handlcr zur Reparatur.

• Leicht entzündliche Stoffe können zum Beispiel zu unkontrollierbarer Verbrennung führen, die ausschlagende Flammen zur Folge haben. Versuchen Sie in thisem Fall nie, den Kaminofen zu transportieren, sondern schalten Sie den Kaminofen unverzüglich aus. In Notfällen können Sie einen Feuerlöscher benutzen, jedoch ausschließlich einen Kohlendioxid- oder Pulver-Feuerlöscher.

10 TIPS ZUR SICHERHEIT

1 Machen Sie Kinder immer auf die Anwesenheit eines brennenden Ofens aufmerksam.
2 Transportieren Sie den Ofen nicht, wenn er brennt oder noch heißt ist. In dieser Fall auch keine Wartungsarbeiten durchführten.
3 Stellen Sie den Kaminofen so auf, daß er sich mit der Vorderseite minimal 1,5 Meter von Mauern, Gardinen und Möbeln befindet. Achten Sie ebenfalls daraufuf, daß der Raum über dem Kaminofen frei ist.
4 Benutzen Sie den Kaminofen nicht in staubigen Räumen und nicht an Stellen, an denen es starkzieht. In beiden Fällen erhalten Sie keine optimale Verbrennung. Benutzen Sie den Kaminofen nicht in unmittelbarer Umgebung einer Badewanne, Dusche oder eines Swimmingpools.
5 Schalten Sie den Kaminofen aus, bevor Sie das Haus verlassen oder zu Bett gehen. Bei längerer Abwesenheit (z.B. Urlaub) den Stecker aus der Steckdoseziehen.
6 Bewahren und transportieren Sie den Brennstoff ausschließlich in den dazu bestimmten Tanks und Kanistern.
7 Achten Sie daraufuf, daß der Brennstoff nicht Hitze oder extremen Temperaturunterschieden ausgesetzt wird. Lagern Sie den Brennstoff immer an einem kühlen, trockenen und dunklen Ort (Sonnenlicht schadet der Qualität).
8 Benutzen Sie den Kaminofen niemals an Stellen, an denen schädliche Gase oder Dämpfe auftreten konnten (zum Beispiel Auspuffgase oder Farbdämpfe).
9 Das Gitter des Kaminofens wirdHEY. Der Kaminofen darf nicht abgedeckt werden (Brandgefahr).
10 Achten Sie immer auf ausreichende Ventilation.

Kare kunde

INDEN DE TÄNDER FOR OVNEN

SORG ALTID FOR TILSTRAEKKELIG VENTILATION

PVG Austria VertriebsgmbH

Salaberg 49

3350 HAAG

tel: [phone]

fax: [phone]

email: [e-mail]

B BELGIE

PVG Belgium NV/SA

Industrielaan 55

2900 SCHOTEN

tel: [phone]

fax: [phone]

email: [e-mail]

CH SCHWEIZ

PVG Schweiz AG

Genuastrasse 15

4142 MUNCHENSTEIN

tel: [phone]

fax: [phone]

email: [e-mail]

DEUTSCHLAND

PVG Deutschland GmbH

Beiersdorfstraße 4

46446 EMMERICH

tel: [phone]

fax: [phone]

email: [e-mail]

DK DANMARK

PVG Scandinavia A/S

Niels Bohrsvej 10

6100 HADERSLEV

tel: [phone]

fax: [phone]

email: [e-mail]

Espana

PVG Espana S.A.

Pol. Ind. San José de Valderas II
