Typ produktu	Základní deska
Značka	GIGABYTE
Model	GA-Z87N-WIFI
Formát	Mini-ITX
Patice CPU	LGA1150
Čipová sada	Intel Z87
Typ paměti	DDR3
Počet paměťových slotů	2 (Dvoukanálový režim)
Maximální kapacita paměti	16 GB
Rozšiřující sloty	1x PCI Express x16
SATA úložiště	4x SATA 6 Gb/s
Integrované USB	2x USB 3.0, 8x USB 2.0
Zvuk	Realtek ALC892 (HD Audio)
Kabelová síť	1x Gigabit Ethernet
Wi-Fi	802.11a/b/g/n/ac + Bluetooth 4.0
BIOS	UEFI DualBIOS
Rozměry	170 mm x 170 mm (Mini-ITX)
Požadované napájení	ATX 24pin + 4pin CPU
Údržba a čištění	Pravidelné odstraňování prachu stlačeným vzduchem, vyhněte se vlhkosti.
Bezpečnost	Před jakoukoliv manipulací odpojte napájení, pracujte na antistatickém povrchu.
Náhradní díly	Nepoužitelné (utěsněná základní deska). Opravu provádí odborník.
Obecné informace	Základní deska GIGABYTE GA-Z87N-WIFI pro procesory Intel Core 4. generace.

Často kladené otázky - GA-Z87N-WIFI GIGABYTE

Jaký typ procesoru je kompatibilní s touto základní deskou?

Podporuje procesory Intel Core 4. generace (Haswell) na patici LGA1150, včetně i3, i5, i7 a kompatibilních Pentium/Celeron.

Jak nainstalovat CPU na základní desku?

Zvedněte páčku patice, zarovnejte trojúhelník procesoru s trojúhelníkem na patici, jemně vložte bez násilí, poté sklopte páčku. Podrobnosti najdete v manuálu.

Jakou RAM paměť mohu použít?

DDR3 paměti bez ECC, v dvoukanálovém režimu. Maximální kapacita je 16 GB (2x 8 GB). Frekvence se může pohybovat od 1333 do 2933 MHz (OC).

Jak připojit přední panel skříně?

Vyhledejte konektor F_PANEL na desce. Připojte kabely skříně (power, reset, LED, reproduktor) podle zapojení uvedeného v manuálu. U LED dodržujte polaritu.

Je potřeba specifický zdroj?

Doporučuje se standardní ATX zdroj s 24pin a 4pin konektorem pro CPU. Pro stabilitu je vhodný kvalitní zdroj (alespoň 400W).

Jak aktualizovat BIOS?

Stáhněte nejnovější BIOS z webu GIGABYTE. Použijte nástroj @BIOS ve Windows nebo funkci Q-Flash v BIOSu. Postupujte podle pokynů v manuálu.

Proč můj počítač nestartuje?

Zkontrolujte, zda jsou všechny napájecí kabely zapojeny, RAM správně zasazena, CPU správně nainstalován a tlačítko napájení skříně je připojeno na správné místo. Zkuste clear CMOS.

Jak aktivovat Wi-Fi a Bluetooth?

Nainstalujte ovladače Intel pro modul Wi-Fi/Bluetooth z přiloženého DVD nebo je stáhněte. Ve Windows aktivujte zařízení ve Správci zařízení. Fyzický přepínač musí být v poloze ON.

Jak zapojit ventilátory?

Deska má konektory CPU_FAN a SYS_FAN (alespoň jeden). Ventilátor CPU zapojte do CPU_FAN pro regulaci otáček a zabránění přehřátí.

Kde najít ovladače a software?

Jsou k dispozici na přiloženém DVD nebo na oficiálních stránkách GIGABYTE v sekci podpory produktu. Stáhněte ovladače pro chipset, zvuk, síť atd.

NÁVOD K OBSLUZE GA-Z87N-WIFI GIGABYTE

• Požadi instalace se může lišit v závislosti na typu skříne a použitych zařizení. Níze uvedenéPokyny pro instalaci se vztahuji na stolnínám počitace GIGABYTE a jsou pouze orientačné.
• Podrobné specifikace základni desky viz dodaná uživatelská príručka.
• Pred instalaci zaizeni zkontrolujte, zda jsou kompatibilnis konektory na vašem počitači.
• Pred instalaci vypněte zařizení a počitač. Odpojte napájecí kabel z elektrické zásuvky, aby se zabránilo poškození zařizení a počitačovych component.
• Umistěte počítc na stabilní mistro, aby se zabránilo nevhodné instalaci zpúsobene otrěsy.

A. Instalace procesoru Intel (přeskočte tento krok,Pokud je základní deska vybavena integrovaným procesorem)

A-1 Dodržujte následujíciPokyny, které jsou zalożeny na spefikacích vašeho procesoru:

Typ A:

Zvedněte páčku patice procesoru; současně se zvedne kovová zatěžovaci desticka.

a. Je-li na patici procesoru pripevnén ochranny kryt, sejměte jej jako první.
b. Pokud je ochranny kryt patice pripevnén ke kovové zavaděcí desce, v těto chvili jej nesnímajejte. Během procesu zajistování páčky po vložení procesoru muže dojit k oskočeni krytu patice ze zavaděcí desky.

Typ B:

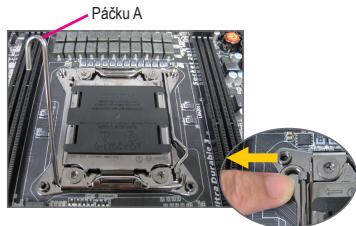

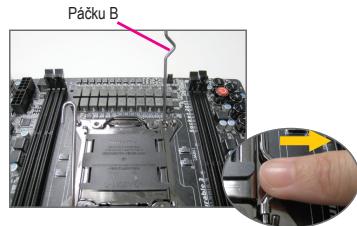

Uvolněte páčku A (nejblíze značce "☐") stisknutim dolu od patice. Potom uvolněte páčku B (nejblíze značce "☐") stisknutim dolu od patice a zvedněte ji. Opatrnám stisknutím páčky A nechte zvednout zavádecí desku. Otevřete zavádecí desku.

A-2 Uchopte procesor palcem a ukazovakem. Zorientujte značku kolíku 1 procesoru (trojúhelník) s rohem kolíku 1 patice procesoru (nebo muzete zorientovat dražky na procesoru kliči pro zarovnáni patice) a opatrnézasuñte procesoru na mistro.
A-3 Po správném usazení procesoru nasad'te zavádeci desku a zatlačte páčku patice procesoru do zamknuté polohy. Když je typ B správně usazen, opatrné nasad'te zavádeci desku. Potom zajistěte páčku B pod jej zajistovaci jazýček. Během procesu zajistovani páčky může dojík odskočeni krytu patice ze zavádeci desky. Nakonec dokoněte instalaci procesoru zajistěnín páčky A pod jej zajistovací jazýček.

B. Installace procesoru AMD (preskočte tento krok,Pokud je základní deska vybavena

• Nezatlačujte procesor do patice silou. Nesprávně zorientovaný procesor nelze usadit. V takovém pripadězměnte orientaci procesoru.
• NEDOTYKEJTE SE kontaktu patie. Pokud neni nainstalován procesor, vždy nasadte ochranny kryt patice procesoru, aby se zabrnilo jejimu poškozeni.

C-1 Pred instalaci chladice procesoru nejdive naneste na povrch procesoru tenkou vrstvu teplovodive pasty pro tepelné jimky. Potom naintalujte chladic (viz navod na instalaci chladice procesoru).
C-2 Připoje kabel chladíče procesoru ke konektoru CPU_FAN na základnínde scé tak, aby mohl chladíč správně fungovat a chránil procesorů před přehřátím.

Instalace Pameti

Poznameneje si orientaci pametového modulu. Roztáhněte zajístovaci svorky na obou koncích patice pametového modulu. Umistěte pametový modul na patici. Podle obrázku vlevo položte presty na okraj pametového modulu, tlăčte modul dolu a zausněte jej svisle do patice pametového modulu. Když je pametový modul zcela usazen, svorky na obou koncích patice zacvaknou na mistě.

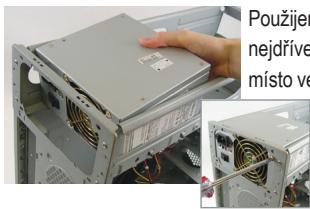

Příprava Skřině a Installace Zdroje Napájení

Pouzijeme-li jako priklad stolnі počitac GIGABYTE, pred instalaci zdroje napajeni nejdříve sejměte obě strany a vko skříne. Umistěte zdroj napajeni na správné mistrovo skříni a zajstěte šroubky. Instalace a umistěné zdroje napajeni se muže

lišit v závislosti na typu použité skrǐne.

Pro zajišeni dostatečného napájeni počitace doporučujeme použit kvalitni zdroj napájeni. Zdroj napájení nedostatečné kapacity muze zpúsobit nestabilitu systému nebo znemožnit joyschušeni.

Krok

4

Instalace Základní Desky

Odmontujte puvodni stit I/O ze zadni strany skrǐne a nahradte jeg štitem I/O základni desky. Umistěte základni desku do skrǐne vložením do príslušného stitu I/O. Zarovnejte otvory pro srouby na základni desce s odpovidajcimi montažnimi otvory ve skrīni. Zajistěte základni desku na miste šrouby.

Krytka I/O

Krok

5 Instalace Rozširovací Karty

Vyhledejte Rozsirovac patici, ktera podporuje vaši kartu, a odstraţe kryt patice ze zadniho panelu skrǐne. Potomzasunjte Rozsirovacki Kartu do patice. Připevněte konzolu rozširovací karty šroubkem k zadnimu panelu skrǐne.

Grafická karta PCI Express

• Pred zakuponim rozsirovac i karty zkontrolujte jeji delku a ovebre, zd se veje do skrine počităce.
• Rozsijovaci karta musi byt zcela usazená v patici.

Krok

6

Instalace Zařízení IDE a SATA

Instalace optické Jednotky

6-1 Nainstalujte optické Jednotky, jak například Jednotky DVD-ROM a CD-ROM. Odstrańte kryt pozice Jednotky 5,25" z přední Časti skříne. Namontujte optickou Jednotku do pozice 5,25" a zajistěte šroubky.

6-2 Nainstalujte pevné disky IDE a SATA. Nainstalujte pevný disk do pozice ve skříni a zajistěte šrouký.

K Jednomu konektoru IDE na základni desce lze prijoyit až dvě zařizení IDE. Před instalaci zkontrolujte nastavení propojek (nadřazené a podřazené) na zařizenich IDE.
- Je-li nainstalován vice než jedem pevný disk, prějděte do Časti BIOS SS Setup (Nastavení systému BIOS) a nastavte zavádecí sékvenci pevních disku.

Krok

7

Připojeni Kabelú k Interním Konektoru

7-1 Pripoje kably k internim konektorum a paticim na zakladni desce vctne konektoru IDE/SATA, konektoru zvuku na prnednim panelu, konektoru USB, patic IEEE 1394 atd.
7-2 Pripevné modul prendno panelu (liš se v závislosti na designu skrǐne, skláda se z indikatoru napájení, indikátoru Činnosti pevného disku, reproduktorú, resetovacího spinače, yvpínače napájení atd.) ze skrǐne k patici prendno panelu (F PANEL) na základné desce.

Patice p Fredniho panelu

Priazeni yvodu A:

Priafzeni vydud B:

MSG: Zaprava/Napajeni/LED spanku

PWR: LED indicator napajeni

PW: Tlačitko power

SPEAK:Speaker

RES: Resetovací spinač

(Poznamka) Přižazení vývodů pro hlavicku predního panelu se můž lišit podle modelu.

Aktuálni přižazení vývodů viz uživotelská přirúčka k základnénde.

Krok

8

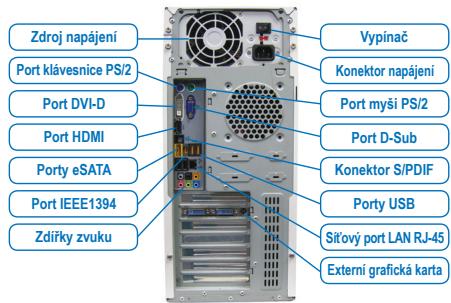

Pripojeni Periférié

Zadni panel skrǐne

Po dokončeni výše uvedenych kroků prijopěk počita periferní zařizení, napřiklad klávesnici, myš, monitor atd. Potom prijopěnapájení, spustte počitač a nainstalujte požadovaný software.
