GA-Z87N-WIFI - Płyta główna GIGABYTE - Bezpłatna instrukcja obsługi

Typ produktu	Płyta główna
Marka	GIGABYTE
Model	GA-Z87N-WIFI
Format	Mini-ITX
Gniazdo CPU	LGA1150
Chipset	Intel Z87
Typ pamięci	DDR3
Liczba slotów pamięci	2 (Dual Channel)
Maksymalna pojemność pamięci	16 GB
Gniazda rozszerzeń	1 x PCI Express x16
Pamięć masowa SATA	4 x SATA 6 Gb/s
Zintegrowane USB	2 x USB 3.0, 8 x USB 2.0
Audio	Realtek ALC892 (HD Audio)
Sieć przewodowa	1 x Gigabit Ethernet
Wi-Fi	802.11a/b/g/n/ac + Bluetooth 4.0
BIOS	UEFI DualBIOS
Wymiary	170 mm x 170 mm (Mini-ITX)
Wymagane zasilanie	ATX 24-pin + 4-pin CPU
Konserwacja i czyszczenie	Regularne odkurzanie sprężonym powietrzem, unikać wilgoci.
Bezpieczeństwo	Odłączyć zasilanie przed jakąkolwiek manipulacją, pracować na powierzchni antystatycznej.
Części zamienne	Nie dotyczy (płyta główna zapieczętowana). Naprawa przez profesjonalistę.
Informacje ogólne	Płyta główna GIGABYTE GA-Z87N-WIFI dla procesorów Intel Core 4. generacji.

Często zadawane pytania - GA-Z87N-WIFI GIGABYTE

Jaki typ procesora jest kompatybilny z tą płytą główną?

Obsługuje procesory Intel Core 4. generacji (Haswell) na gnieździe LGA1150, w tym i3, i5, i7 oraz kompatybilne Pentium/Celeron.

Jak zainstalować CPU na płycie głównej?

Podnieś dźwignię gniazda, wyrównaj trójkąt procesora z trójkątem gniazda, delikatnie włóż bez użycia siły, a następnie opuść dźwignię. Szczegóły znajdziesz w instrukcji.

Jakiej pamięci RAM mogę użyć?

Moduły DDR3 non-ECC, w konfiguracji dual channel. Maksymalna pojemność to 16 GB (2 x 8 GB). Częstotliwość może wynosić od 1333 do 2933 MHz (OC).

Jak podłączyć panel przedni obudowy?

Zlokalizuj złącze F_PANEL na płycie. Podłącz kable obudowy (power, reset, LED, głośnik) zgodnie z pinowaniem wskazanym w instrukcji. Polaryzacja jest ważna dla diod LED.

Czy potrzebny jest konkretny zasilacz?

Zalecany jest standardowy zasilacz ATX z 24-pinowym złączem i 4-pinowym CPU. Dla stabilności zaleca się zasilacz dobrej jakości (co najmniej 400W).

Jak zaktualizować BIOS?

Pobierz najnowszy BIOS ze strony GIGABYTE. Użyj narzędzia @BIOS w systemie Windows lub funkcji Q-Flash w BIOS-ie. Postępuj zgodnie z instrukcjami w podręczniku.

Dlaczego mój komputer nie uruchamia się?

Sprawdź, czy wszystkie kable zasilania są podłączone, pamięć RAM jest prawidłowo włożona, procesor poprawnie zainstalowany, a przycisk zasilania obudowy jest podłączony we właściwym miejscu. Spróbuj wyczyścić CMOS.

Jak włączyć Wi-Fi i Bluetooth?

Zainstaluj sterowniki Intel dla modułu Wi-Fi/Bluetooth dostarczone na płycie DVD lub pobierz je. W systemie Windows włącz urządzenia w Menedżerze urządzeń. Fizyczny przełącznik musi być w pozycji ON.

Jakie są podłączenia dla wentylatorów?

Płyta posiada złącza CPU_FAN i SYS_FAN (co najmniej jedno). Podłącz wentylator CPU do CPU_FAN, aby kontrolować prędkość i uniknąć przegrzania.

Gdzie znaleźć sterowniki i oprogramowanie?

Są dostępne na dołączonej płycie DVD lub na oficjalnej stronie GIGABYTE w sekcji wsparcia produktu. Pobierz sterowniki do chipsetu, audio, sieci itp.

INSTRUKCJA OBSŁUGI GA-Z87N-WIFI GIGABYTE

• Kolejność instalacji są sąość w zaleznosci od typu obudowy oraz instalowanych ur.§adzenia. Ponieszka kolejność instalacji zostafa pokazana na przykleadzie systemu GIGABYTE i sązy Jedynie celom informacyjnym.
• W celu uzyskania dokladnej specyfikazioni plytGY glownej, prosze skorzysta c z instrukcji uzytkownika.
• Przed zainstalowaniem urzadzen, upewnij sie ze są one kompatybilne ze zlaczami w twoim komputerze.
• Przed instalacja urzadzenia upewnij są ze zarowy no one jak i komputer są wylączone. Odlacz kabel zasilajacy od zasilacza by uniknac uszkodzenia przytumu.
• Umieść komputer na stabilnej powierzchni by uniknac nieprawidowej instalacji bestehtewym wstrzyszów.

Instalacja procesora i wentylatora procesora

A. Instalacja procesora Intel (możesz pominć ten etap, jestli Twoja płyta glówna posiada zintegrowany procesor)

A-1 Zapoznaj sie z poniższymi instrukcjami w oparciu o specyfikacja procesora:

Typ A:

Unies dzwignie gniazda procesora, metalowa oslona rornyez zostanie podnieszona.

a. Ježeli plytka zabezieczajca gniazdo procesora jest zamocowan do gniazda, naleź y ja njapiew usunać.
b. Ježeli plytka zabepeziejca gniazdo procesora jest zamocowan do gniazda, nie naleź jej uswuć na tym etapie. Plytka zabepeziejca gniazdo procesora要去 automatycznie oskoczyć od gniazda podczas procesu zakladania dźwigni po umieszczeniu procesora.

Typ B:

Nacijsnij w doli w bok dzwignie A (najblijez oznaczenia "☐"), aby otworzy socket. Nastepnie nacijsnij w do i w bok dzwignie B (najblijez oznaczenia "Θ"). Delikatnie nacijsnij dzwignie A, aby pozwolnic metalowej oslonie uniesc sie.

A-2 Trzymaję pewnie procesor pomiedź yckiukiem a palcem wskazujacym wyrównaj maly złoty trójkat na brzegu procesora z rogiem wskazujacym pin pierwyszny na gnieźdie procesora (lub zȩwnaj wciecia na procesorze z naciemici na zȩczu) i delikatnie wędź procesor do gniażda.
A-3 Gdy procesor jest juicesrawidlowosadzony, nalezy umiecić na nim plytké zabezpieczajęc i przesunac dzwignie gniażda procesora z powrotem do Pozycji zamknietàj.

Kiedy procesor typ B jest prawidlowo włozony, delikatnie wymiagnij plytke. Zabezpiecz dzwignie B. Osłona socketu要去 odskoczyc w momencieunaszenia dzwigni. Na koniec zabezpiecz dzwignie A w celu zakońzenia procesu instalacji CPU.

Szczegółowa instukcja instalaci procesora znajduje sie w instrukcjji obslugi.

B. Instalacja procesora AMD (możesz pominć ten etap, sąsi Twoja plyta glówna posiada zintegrowany procesor)

B-1 Podnieś dzwignie blokady gniazda procesora. Dopasuj pierwszy pin procesora (oznaczony malym trojkatem) z oznaczeniem na gnieźdie i delikatnie umieszć procesor w gnieźdie. Upewnj sie ze piny procesora dokladnie pasuju do otworów.
B-2 Po umieszczenui procesora w gnieźcie, przytrzymaj palcemŚrodek procesora i opusć dzwignie blokujac tym samym是我的 polożenie.

• Nie umieszczaj procesora w gnieźcie na sile. Nie ma mostliwość niepoprawego włozenia procesora. Jeśli zajdie taka potrzeba, popraw dopasowanie procesora.
  Uwaga! W zadnym wypadku nie nalewy dotykać złączy gniażda procesora. W celu ochry gniazda procesora, zawsze nalewy zakładać to zabeepieczenie jestli procesor ni jest zainstalowy.

C. Instalacja chlodzenia procesora

C-1 Przed instalacja chłodzenia procesora, prosze nałyść cienka warstwo pasty temoprzewodźęj na powierzchni procesora. Dopiero wtedy zamocuj wentylator (skorzystaj z instrukcji instalacji dolaczonej do chłodzenia).
C-2 Podłucz kabel zasilajczy wentylator do złacza CPU_FAN umieszczonego na plycie glównej zapewniajac w ten sposob seinen węsiwo prace.

Instalacja pAMIęci

Zwroc uwage na ulożenie modulówAMIJIc. Odchyl zatrzaski zabezmieczajcane obu końcach gniażda. Umieść mołdAMIJIc w gnieździe. JakPokazano na obrazku po lewej stronie, umieść palec na górze moduluAMIJIc i docźniJ. Zatrzaski na obu końcach gniażda powinny sie zamknac, blokujac w ten sposobAMIJIc w prawidowej poźycji.

Przygotowanie obudowy i instalacja zasilacza

Zdejmij oba boki i góre obudowy w celu instalacji zasilacza. Umieść zasilacz w odpwiednim要比jcu w skrzynci z zabezmiecz go szubami. Jego lokalacja oraz sposob umieszczenia要去 roźnic wazoleńność od uzytego typu obudowy.

W celu dostarczenia komputerowy odpowiednej ilosci energii, zaleca sie uzycie zasilacza dobrej jakosci. Jesli uzyty zasilacz bedzie za slaby, systemMZe pracawcNIstabilnie lub nie bedzie dal sie uruchomic.

Krok

4 Instalacja płyty glównej

Usun oryinaln tynl nzabk z odudowy i zastap ja egzemplarzem dostarczonym razem z odudowa. Umiec plye glowna wewnatrz odudowy dopasowujc jej pozycle do umieszczonej wczesniej blaszki. Dopasuj otwory montaowew pplyce glowne j odopwiadajacymi im otworami w odudowie. Zabepezicz plye glowna przy pomocy szub.

tyina blaszka

Krok

5 Instalacja kart rozszercen

Karta graficzna PCI Express

Znajdź gniazdo odppiewiedne dla karty któr chcesz zaintalować i usuń zabezpieczzenia gniazda z tylu obudowy. Nastepnie umieść kartew gnieźdie i zabezpiecz jej poźycje w obudowej przy pomocy Śruby.

CAUTION

• Przed zakupem karty, sprawdź jej dlugość i upewnij są za pasuju ona do obudowy.
• Upewnij sie ze karta jest prawidlowo umieszczona w gnieźdie.

Krok

6 Instalacja napȩdów IDE oraz SATA

Instalacja napedu optycznego

6-1 Instalacja napędów optycznych takich jak DVD-ROMczy CD-ROM.

Usuń oslone zatoki montażowej z przyodu obudowy. Umieść napęd opptyczny w zatoce 5.25" i zabezpiecz jejego poźycje przy pomocy sąb.

Instalacja dysków twardych

6-2 Instalacja dysków twardych IDE i SATA.

Umieść dyski twarde w odpowiednim.), wewnatrz obudowy i zabezpiecz ich poźycje przy pomocyŚrub.

• Do jegnoço złacza IDEMZo na podlączy do dwoch urzadzenIDE. Przed instalacja sprawdź ustawuminium zwarek (master and slave) na urzadzeniu IDE.
• Jesli zainstalowano șizej niż jeder dysk twardy, wieź w BIOS plyt y glównej i ustaw prawnłowę sekwencje bootowania.

Podlączanie kabli do zȩczy wewétrznych

7-1 Podlacz przywoody do zlokczy wewnetrznych na plycie glówne, wȩczajac w to kable IDE/SATA oraz zlokca audio panelu przydniego, USB, IEEE 1394 ipt.
7-2 Podlacz panel przytedni obudowy (w skład ktość wchodź wskaznik zasilania, wskaznik aktywnosci dysku twardego, glównik systemowy, przycisk reset, przycisk Power itd.) do zȩczka F PANEL na plęcie glównej.

Zlacze panelu przydniego

Oznaczenia pinów A:

Oznaczenia pinów B:

MSG: Message/Power/Sleep LED
PWR: Power LED

PW:Przycisk Power

SPEAK: Glośnik systemowy

HDG: Dioda LED aktynosci dysku twardago

RES: Przycisk Reset

Cl: Zlącze Chassis Intrusion (obudowy)

Uwaga: zącza pinowe front panel'u moga sie roźnic wazoleński od modelu. Przechytaj instrukcje oblugi plty glówn jej sprawdzenia aktualnégo Rozmieszenia pin'ow

Podlączanie urzadzen peryferyjnych

Panel tylny obudowy

Po zakończeniu powyzszych czynnosci, podlącz uradzenia peryferyjne, takie jak klawiatura, myszka, monitor itd. do komputera. NatestPNIE podlącz kabel zasilajczy, wączn komputer i zainstuluj wymagane oprogramawanie.

Instalace Procesoru a Chladiče Procesoru

PodrobnéPokyny k instalaci procesoru najeznete v nadvodu k pouziti.

Instaliranje procesora i ventilatoria za procesor

A. Instaliranje Intelovog procesora (preskočite ovaj korak ukoliko matčna ploča imu ugraden procesor)

A-1 Pratite sledeca uputstva u zavisosti od specifikacja vaśeg procesora:

Tip A:

Podignite polugu podnožja procesora i metalna preklopna pločica ce se takode podignuti.

C. Instaliranje ventiladora za procesor

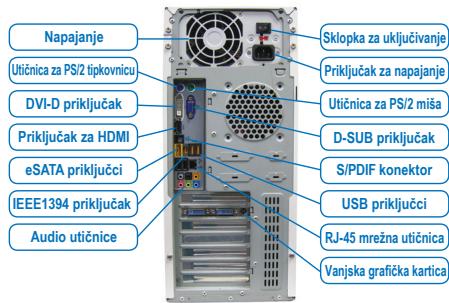

Strażnje ploča kuciša
