GA-B85M-D3H, GA-B85M-HD3 - Základní deska GIGABYTE - Bezplatný návod k obsluze

Typ produktu	Základní deska
Značka	GIGABYTE
Model	GA-B85M-D3H, GA-B85M-HD3
Formát	Micro-ATX
Patice procesoru	LGA1150
Chipset	Intel B85
Podporované typy procesorů	Intel Core i7/i5/i3/Pentium/Celeron (4. generace)
Paměť	DDR3, až 16 GB (2 nebo 4 sloty dle modelu)
Rozšiřující sloty	1 x PCI Express x16, 2 x PCI Express x1, 2 x PCI (liší se dle modelu)
SATA úložiště	4 x SATA 6 Gb/s (D3H) nebo 2 x SATA (HD3)
Zadní USB porty	2 x USB 3.0, 4 x USB 2.0
Video konektory	1 x DVI-D, 1 x VGA, 1 x HDMI (dle modelu)
Požadovaný zdroj	ATX 24 pin + 8 pin EPS
Rozměry	24.4 x 22.5 cm
Hmotnost	Přibližně 0.5 kg
Hlavní funkce	DualBIOS, ochrana ESD, vysoce kvalitní audio porty
Údržba	Čištění stlačeným vzduchem, vyhněte se vlhkosti
Bezpečnost	Uzemnění před manipulací, vyhněte se elektrostatickým výbojům
Náhradní díly a opravitelnost	Kondenzátory vyměnitelné, základní deska obvykle neopravitelná

Často kladené otázky - GA-B85M-D3H, GA-B85M-HD3 GIGABYTE

Jak nainstalovat procesor na základní desku GA-B85M?

Pro instalaci procesoru Intel LGA1150: zvedněte páčku patice, odstraňte ochranný kryt, pokud je přítomen, zarovnejte trojúhelník pinu 1 CPU s odpovídajícím rohem patice, jemně vložte CPU, sklopte zatěžovací desku a zajistěte páčku. Další podrobnosti najdete v manuálu.

Jak nainstalovat paměť RAM?

Otevřete západky na koncích slotu DIMM. Zarovnejte výřez modulu s klíčem slotu. Zasuňte modul svisle a pevně zatlačte, dokud západky nezapadnou. Ujistěte se, že paměť je správně usazena.

Jaký je doporučený výkon zdroje?

Doporučuje se kvalitní zdroj alespoň 400W pro standardní sestavu. Pro sestavu s dedikovanou grafickou kartou počítejte s 500W nebo více. Použijte zdroj s 24pinovým + 8pinovým EPS konektorem.

Jak zapojit kabely předního panelu (Power, Reset, LED)?

Najděte konektor F_PANEL na základní desce. Připojte kabely podle schématu v manuálu: Power Switch (PW), Reset (RES), LED napájení (PWR LED), LED aktivity disku (HD LED), reproduktor (SPEAK). Dbejte na polaritu LED (+/-).

Základní deska nenabíhá, co dělat?

Zkontrolujte zapojení: napájení (24 pin, 8 pin CPU), správně nainstalovaný procesor, správně usazenou paměť. Zkuste s jednou paměťovou kartou. Ujistěte se, že tlačítko Power je správně připojeno. Zkontrolujte, zda zdroj funguje (vyzkoušejte s jiným zařízením).

Jak aktualizovat BIOS?

Stáhněte nejnovější verzi BIOSu z webu GIGABYTE. Použijte nástroj @BIOS ve Windows nebo funkci Q-Flash v BIOSu. Soubor umístěte na USB flash disk FAT32, vstupte do BIOSu, spusťte Q-Flash a postupujte podle pokynů. Během aktualizace nevypínejte napájení.

Jaké typy pevných disků jsou kompatibilní?

Základní deska podporuje SATA 6 Gb/s a SATA 3 Gb/s disky. IDE disky nejsou podporovány. Lze připojit až 4 SATA disky (liší se dle modelu). Používejte kvalitní SATA kabely.

Jak aktivovat DualBIOS?

DualBIOS je ve výchozím nastavení aktivní. V případě poškození hlavního BIOSu základní deska automaticky přepne na záložní BIOS. Obnovu můžete vynutit pomocí přepínače nebo zkratováním určených pinů (viz manuál).

Jaká je normální teplota procesoru?

V klidu se teplota procesoru pohybuje mezi 30 a 50 °C. Při zátěži může dosáhnout 70-80 °C v závislosti na modelu a chlazení. Pokud přesáhne 90 °C, zkontrolujte montáž ventilátoru a teplovodivou pastu.

Jak čistit základní desku?

Použijte stlačený vzduch k odstranění prachu. Nikdy nepoužívejte kapalinu nebo vlhký hadřík. V případě potřeby použijte vatový tampon namočený v 90% isopropylalkoholu na kontakty. Ujistěte se, že deska je před opětovným zapnutím zcela suchá.

NÁVOD K OBSLUZE GA-B85M-D3H, GA-B85M-HD3 GIGABYTE

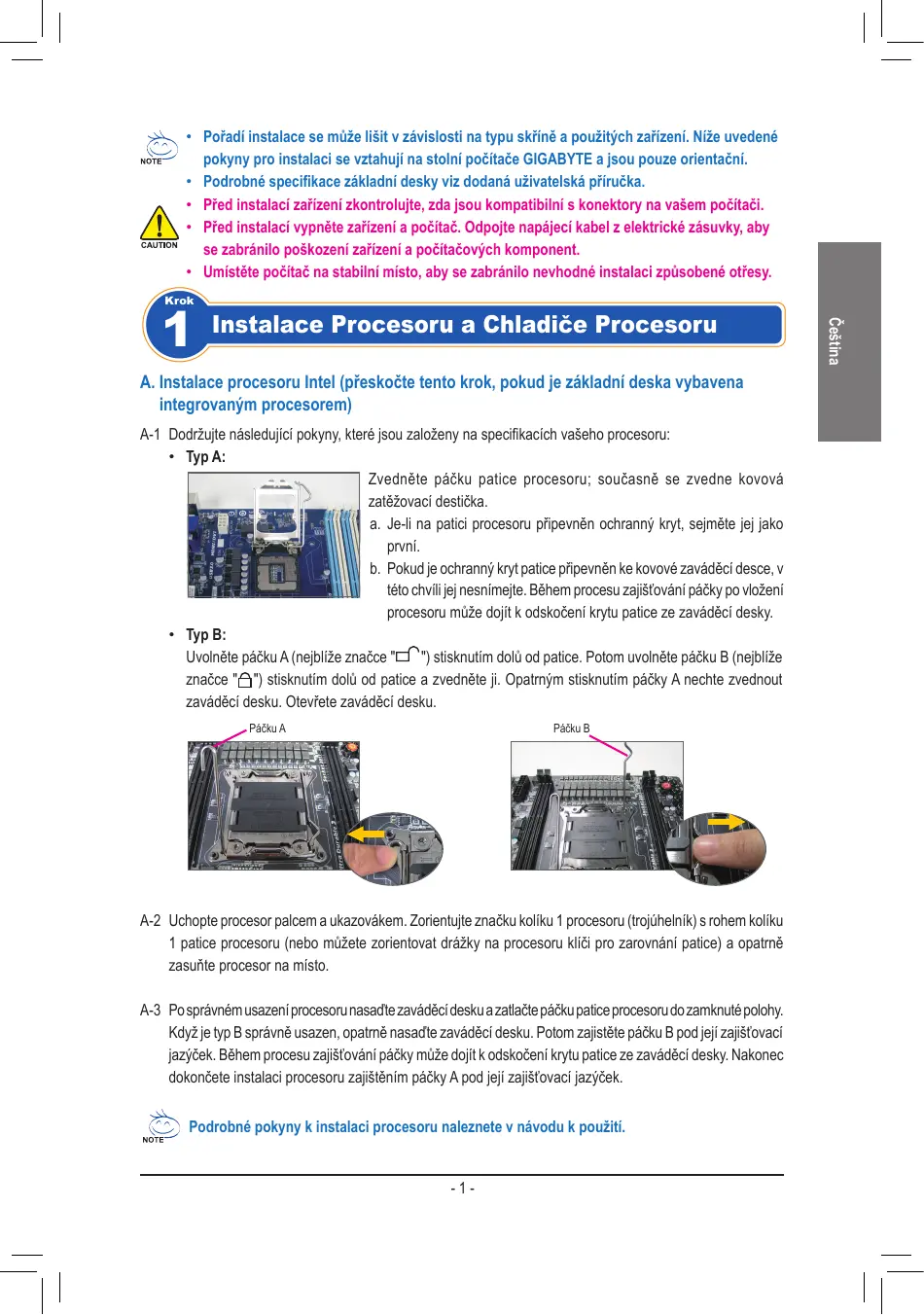

• Požadi instalace se může lišit v závislosti na typu skříne a použitych zařizení. Níze uvedenéPokyny pro instalaci se vztahuji na stolnínám počitace GIGABYTE a jsou pouze orientačné.
• Podrobné specifikace základni desky viz dodaná uživatelská príručka.
• Pred instalaci zaizeni zkontrolujte, zda jsou kompatibilnis konektory na vašem počitači.
• Pred instalaci vypněte zařizení a počitač. Odpojte napájecí kabel z elektrické zásuvky, aby se zabránilo poškození zařizení a počitačovych component.
• Umistěte počítc na stabilní mistro, aby se zabránilo nevhodné instalaci zpúsobene otrěsy.

A. Instalace procesoru Intel (přeskočte tento krok,Pokud je základní deska vybavena integrovaným procesorem)

A-1 Dodržujte následujíciPokyny, které jsou zalożeny na spefikacích vašeho procesoru:

Typ A:

Zvedněte páčku patie procesoru; současně se zvedne kovová zatežovác desticka.

a. Je-li na patici procesoru pripevnén ochranny kryt, sejměte jej jako první.
b. Pokud je ochranny kryt patice pripevnén ke kovové zavaděcí desce, v těto chvili jej nesnímjeite. Během procesu zajistováni páčky po vložné procesoru muže dojit k oskočeni krytu patice ze zavaděcí desky.

Typ B:

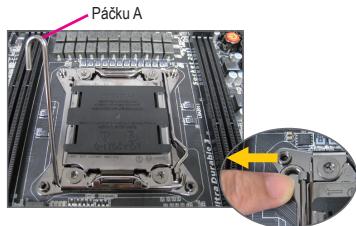

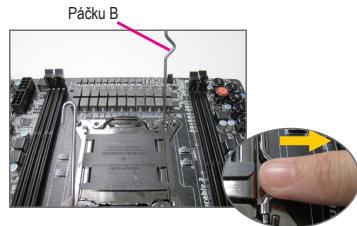

Uvolněte páčku A (nejblíze značce "☐") stisknutim dolu od patice. Potom uvolněte páčku B (nejblíze značce "☐") stisknutim dolu od patice a zvedněte ji. Opatrnám stisknutím páčky A nechte zvednout zavádecí desku. Otevřete zavádecí desku.

A-2 Uchopte procesor palcem a ukazovakem. Zorientujte značku koliku 1 procesoru (trojúhelnik) s rohem koliku 1 patice procesoru (nebo muzete zorientovat drážky na procesoru kliči pro zarovnáni patice) a opatrězasuñte procesoru na mistró.
A-3 Po správném usazení procesoru nasadte zavádećí desku a zatlăcte páčku patice procesoru do zamknute polohy. Když je typ B správně usazen, opatrné nasadte zavádećí desku. Potom zajistěte páčku B pod jejizi zajistovaci jazyček. Během procesu zajistovani páčky műe dojtí k odskočeni krytu patice ze zavádećí desky. Nakonec dokončete instalaci procesoru zajistěním páčky A pod jejizi zajistovaci jazyček.

B. Installace procesoru AMD (preskočte tento krok,Pokud je základní deska vybavena

• Nezatlačujte procesor do patice silou. Nesprávně zorientovaný procesor nelze usadit. V takovém pripadězměnte orientaci procesoru.
• NEDOTYKEJTE SE kontaktu patie. Pokud neni nainstalován procesor, vždy nasadte ochranny kryt patice procesoru, aby se zabrnilo jejimu poškozeni.

C-1 Pred instalaci chladice procesoru nejdive naneste na povrch procesoru tenkou vrstvu teplovodive pasty pro tepelné jimky. Potom naintalujte chladic (viz navod na instalaci chladice procesoru).
C-2 Připoje kabel chladíče procesoru ke konektoru CPU_FAN na základnínde scé tak, aby mohl chladíč správně fungovat a chránil procesorů před přehřátím.

Instalace Pameti

Poznameneje si orientaci pametového modulu. Roztáhněte zajístovaci svorky na obou koncích patice pametového modulu. Umistěte pametový modul na patici. Podle obrázku vlevo položte presty na okraj pametového modulu, tlăčte modul dolu a zausněte jej svisle do patice pametového modulu. Když je pametový modul zcela usazen, svorky na obou koncích patice zacvaknou na mistě.

Příprava Skřině a Installace Zdroje Napájení

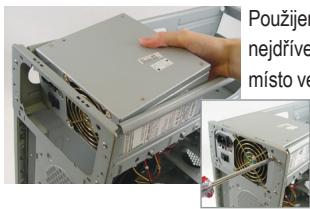

Pouzijeme-li jako priklad stolnicoctac GIGABYTE, pred instalaci zdroje napajeni nejdive sejmete obe strany a viko skrne. Umistete zdroj napajeni na spravné misto ve skrini a zajstete smrouky. Instalace a umisteni zdroje napajeni se muze

lišit v závislosti na typu použité skrǐne.

Pro zajišeni dostatečného napájeni počitace doporučujeme použit kvalitni zdroj napájeni. Zdroj napájení nedostatečné kapacity muze zpúsobit nestabilitu systému nebo znemožnit joyschušeni.

Krok

4

Instalace Základní Desky

Odmontujte puvodni stit I/O ze zadni strany skrǐne a nahradte jeg štitem I/O základni desky. Umistěte základni desku do skrǐne vložením do príslušného stitu I/O. Zarovnejte otvory pro srouby na základni desce s odpovidajcimi montažnimi otvory ve skrīni. Zajistěte základni desku na miste šrouby.

Krytka I/O

Krok

5 Instalace Rozširovací Karty

Vyhledejte Rozsirovac patici, ktera podporuje vaši kartu, a odstraţe kryt patice ze zadniho panelu skrǐne. Potomzasunjte Rozsirovacki Kartu do patice. Připevněte konzolu rozširovací karty šroubkem k zadnimu panelu skrǐne.

Grafická karta PCI Express

• Před zakoupením rožířovaci karty zkontrolujte její delku a oveřte, zda se vejde do skříne počitace.
• Rozsijovaci karta musi byt zcela usazená v patici.

Krok

6

Instalace Zařízení IDE a SATA

Instalace optické Jednotky

6-1 Nainstalujte optické Jednotky, jak například Jednotky DVD-ROM a CD-ROM. Odstrańte kryt pozice Jednotky 5,25" z přední Časti skříne. Namontujte optickou Jednotku do pozice 5,25" a zajistěte šroubky.

6-2 Nainstalujte pevné disky IDE a SATA. Nainstalujte pevný disk do pozice ve skříni a zajistěte šrouký.

K Jednomu konektoru IDE na základni desce lze prijoyit až dvě zařizení IDE. Před instalaci zkontrolujte nastavení propojek (nadřazené a podřazené) na zařizenich IDE.
- Je-li nainstalován vice než jedem pevný disk, prějděte do Časti BIOS SS Setup (Nastavení systému BIOS) a nastavte zavádecí sékvenci pevních disku.

Krok

7

Připojeni Kabelú k Interním Konektoru

7-1 Pripoje kably k internim konektorum a paticim na zakladni desce vctne konektoru IDE/SATA, konektoru zvuku na prnednim panelu, konektoru USB, patic IEEE 1394 atd.
7-2 Pripevné modul prendno panelu (liš se v závislosti na designu skrǐne, skláda se z indikatoru napájení, indikátoru Činnosti pevného disku, reproduktorú, resetovacího spinače, yvpínače napájení atd.) ze skrǐne k patici prendno panelu (F PANEL) na základné desce.

Patice p Fredniho panelu

Priazeni yvodu A:

Priafzeni vydud B:

MSG: Zaprava/Napajeni/LED spanku

PWR: LED indicator napajeni

PW: Tlačitko power

SPEAK:Speaker

RES: Resetovací spinač

(Poznamka) Přižazení vývodů pro hlavicku predního panelu se můž lišit podle modelu.

Aktuálni přižazení vývodů viz uživotelská přirúčka k základnénde.

Krok

8

Pripojeni Periférié

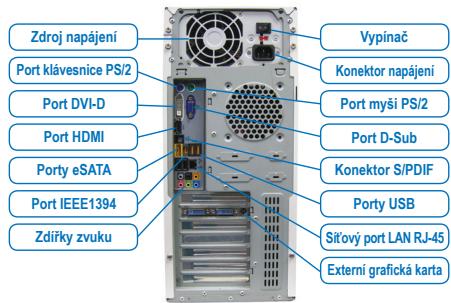

Zadni panel skrǐne

Po dokončeni výše uvedenych kroků prijopěk počita periferní zařizení, napřiklad klávesnici, myš, monitor atd. Potom prijopěnapájení, spustte počitač a nainstalujte požadovaný software.

• Redosled koraka prilikom instalacione moze se razlikovati u zavisnosti od slučaja i ureža koji se koriste. Instrukcije za instalaciju koje Čete naci ispod važe za desktop sistemas kompanije GIGABYTE i služe samo kao referentni materijal.
• Pogledajte Uputstvo za korišćenje koje ste dobili za detaljne specifikacja vezane za matićnu ploču.

• Pre instaliranja uredaja, proverite da su vaši uredaji kompatibilni sa konektorima na vašem kompjuteru.
• Pre instaliranja uredaja obvezno isklučite svoje uredaje i svoj kompjuter. Izvucite kabl za struju iz štekera da bi sprečili oštećenje uredaja i komponentiSYSTEMA.
• Postavite kompjuterski systemd na stabilnu povrsinu da bi sprečili nepravlnu instalaciju usled klimanja.
