Ürün Tipi	Anakart
Marka	GIGABYTE
Model	GA-B85M-D3H, GA-B85M-HD3
Form Faktörü	Micro-ATX
İşlemci Soketi	LGA1150
Chipset	Intel B85
Desteklenen İşlemci Türleri	Intel Core i7/i5/i3/Pentium/Celeron (4. Nesil)
Bellek	DDR3, 16 GB'a kadar (modele bağlı olarak 2 veya 4 yuva)
Genişletme Yuvaları	1 x PCI Express x16, 2 x PCI Express x1, 2 x PCI (modele göre değişir)
SATA Depolama	4 x SATA 6 Gb/s (D3H) veya 2 x SATA (HD3)
Arka USB Portları	2 x USB 3.0, 4 x USB 2.0
Video Bağlantıları	1 x DVI-D, 1 x VGA, 1 x HDMI (modele bağlı)
Gerekli Güç	ATX 24 pin + 8 pin EPS
Boyutlar	24.4 x 22.5 cm
Ağırlık	Yaklaşık 0.5 kg
Ana Özellikler	DualBIOS, ESD koruması, yüksek tanımlı ses portları
Bakım	Basınçlı hava ile temizleme, nemden kaçının
Güvenlik	Kullanmadan önce topraklama, elektrostatik deşarjlardan kaçının
Yedek Parçalar ve Onarılabilirlik	Değiştirilebilir kapasitörler, anakart genellikle onarılamaz

Sık sorulan sorular - GA-B85M-D3H, GA-B85M-HD3 GIGABYTE

GA-B85M anakarta işlemci nasıl takılır?

Intel LGA1150 işlemci kurulumu için: soket kolunu kaldırın, varsa koruyucu kapağı çıkarın, CPU'nun 1. pin üçgenini soketin karşılık gelen köşesiyle hizalayın, CPU'yu nazikçe yerleştirin, yükleme plakasını indirin ve kolu kilitleyin. Soket tipine göre kesin talimatlar için kılavuza bakın.

RAM belleği nasıl takılır?

DIMM yuvasının uçlarındaki tutma klipslerini açın. Modülün çentiğini yuvanın anahtarıyla hizalayın. Modülü dikey olarak yerleştirin ve klipsler kapanana kadar sıkıca itin. Belleğin iyice oturduğundan emin olun.

Güç kaynağı için önerilen watt nedir?

Standart bir sistem için en az 400W kaliteli bir güç kaynağı önerilir. Özel ekran kartlı bir yapılandırma için 500W veya daha fazlasını planlayın. 24 pin + 8 pin EPS güç kaynağı kullanın.

Ön panel kabloları (Güç, Sıfırlama, LED) nasıl bağlanır?

Anakart üzerindeki F_PANEL başlığını bulun. Kabloları kılavuzdaki şemaya göre bağlayın: Güç Anahtarı (PW), Sıfırlama (RES), Güç LED'i (PWR LED), Sabit Disk Aktivite LED'i (HD LED), Hoparlör (SPEAK). LED'lerin kutuplarına (+/-) dikkat edilmelidir.

Anakart açılmıyor, ne yapmalıyım?

Bağlantıları kontrol edin: güç (24 pin, 8 pin CPU), işlemcinin doğru takılı olduğu, belleğin iyice oturduğu. Tek bir RAM çubuğuyla test edin. Güç düğmesinin doğru bağlandığından emin olun. Güç kaynağının çalıştığını kontrol edin (başka bir cihazla test edin).

BIOS nasıl güncellenir?

GIGABYTE web sitesinden en son BIOS sürümünü indirin. Windows altında @BIOS yardımcı programını veya BIOS'ta yerleşik Q-Flash işlevini kullanın. Dosyayı bir FAT32 USB sürücüsüne koyun, BIOS'a girin, Q-Flash'ı başlatın ve talimatları izleyin. Güncelleme sırasında gücü kesmeyin.

Hangi tür sabit diskler uyumludur?

Anakart SATA 6 Gb/s ve SATA 3 Gb/s sabit diskleri destekler. IDE diskler desteklenmez. Modele bağlı olarak 4 adede kadar SATA disk bağlayabilirsiniz. Kaliteli SATA kabloları kullanın.

DualBIOS nasıl etkinleştirilir?

DualBIOS varsayılan olarak etkindir. Ana BIOS bozulursa, anakart otomatik olarak yedek BIOS'a geçer. Anahtarı kullanarak veya belirlenmiş pinleri köprüleyerek kurtarmayı zorlayabilirsiniz (kılavuza bakın).

İşlemcinin normal sıcaklığı nedir?

Boşta, işlemci sıcaklığı 30-50 °C arasındadır. Yük altında, modele ve soğutmaya bağlı olarak 70-80 °C'ye ulaşabilir. 90 °C'yi aşarsa, fan montajını ve termal macunu kontrol edin.

Anakart nasıl temizlenir?

Tozu temizlemek için basınçlı hava kullanın. Asla sıvı veya nemli bez kullanmayın. Gerekirse, kontaklar için %90 izopropil alkole batırılmış pamuklu çubuk kullanın. Güç vermeden önce kartın tamamen kuru olduğundan emin olun.

KULLANIM KILAVUZU GA-B85M-D3H, GA-B85M-HD3 GIGABYTE

• Kurulum sirasi, kasanin türüne ve kullananan aygittlara güde",&igisiklik gosterebilir. Asagidaki kurulum talimatlan GIGABYTE'nin masaustü systemleri icinGPCERI olup sadece bilgi amaçldir.
• Detayli anakart özellikleri,—çin kullanici el kitabina bakin.
• Aygtilarin kurulumunu yapmadan önce, aygtilarinizin bilgisayarinizdaki girislerle uyumlu olup olmadiğindan emin olun.
• Aygittlarin kurulumunu yapmadan olun, aygittlar ve bilgisayarinizi kapattiignizdan emin olun. Aygittlara ve system bileşenlerine zarar gelmesini onlemek icin güç kablosunu elektrik fisinden Çiakin.
• Sarsinti ya da gezeklik nedeni ile olusabilecek kaymalardan, kontROLSüz yerdehyistirmelerinden dolayi meydana gelebilecek hasarleri onlemek icin bilgisayar sistemi niğlam bir yüzye koyun.

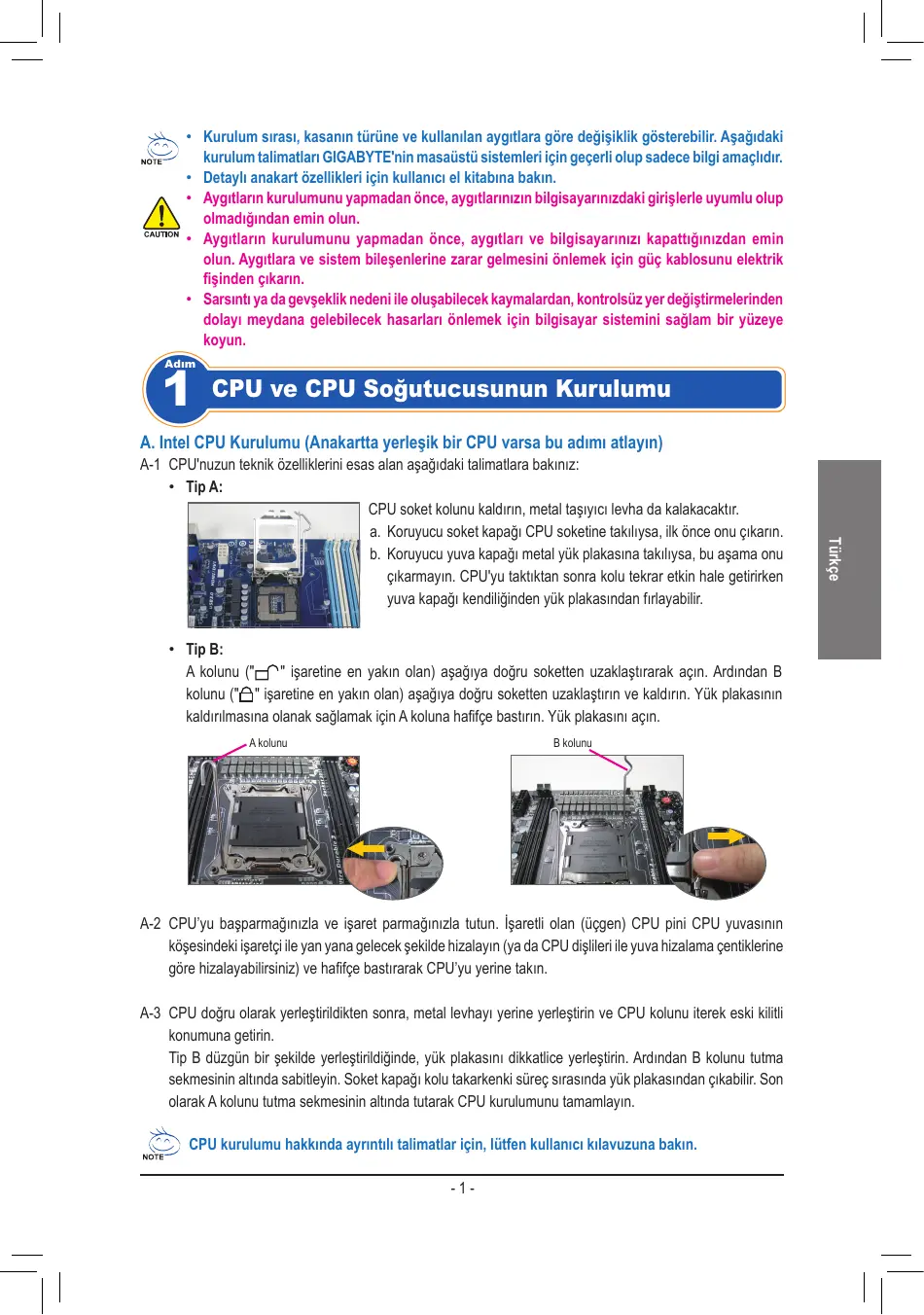

CPU ve CPU Sogutucusunun Kurulumu

A. Intel CPU Kurulumu (Anakartta yerleşik bir CPU varsa bu adimi atlayin)

A-1 CPU'nuzun teknik özellikerini esasalanagnağidaki talimatlara bakınüz:

Tip A:

CPU sukot kolunu kaldirin, metal taşıyici levhda kalakacaktir.

a. Koruyucu Soket kapağı CPU doketine takiyya, ilk one onuçınarin.
b. Koruyucu yuva kapaği metal yük plakasina takillya, bu asama onu Çikarmayin. CPU'yu taktiktan sonra koluk tekrar etkin hale getirken yuva kapaği kendiligienden yük plakasindo firlayabilir.

Tip B:

A kolunu ("□" isareline en yakin akan) asağiya.Doğru doketten uzaklătirarak acin. Ardindan B kolunu ("") isareline en yakin akan) asağiya.Doğru doketten uzaklătirin ve kaldirin. Yük plakasinin kaldirimasa nolanak saglamak icin A koluna hafiffe bastirin. Yük plakasinin acin.

A-2 CPU'yu basparmaŋinizla ve isaret parmaŋinizla tutun. Isaretli olan (üçgen) CPU pini CPU yuvasinin kösesindeki isaretci ile yan yana gelecek sekilde hizalayin (ya da CPU dislileri ile yuva hizalama centiklerine gore hizalayabilirsiniz) ve hafınce bastirarak CPU'yu yerine takın.
A-3 CPU doit oder akre yerlesteildikten sonra, metal levhay1 yerine yerlestirin ve CPU kolunu iterek eskilit konumuna getirin.

Tip B dizgün bir sekilde yerleştrildigeinde, yük plakasin dikkatice yerleştinir. Ardindan B kolunu tutma sekmesinin-altinda sabitleyin. Soket kapiğl kolu takarkenki surec sirasinda yük plakasinandaçikabilir. Son olarak A kolunu tutma sekmesinin altinda tutar CPU kurulumunu tamamlayin.

CPU kurulumu hakkinda ayrintili talimatlar icin, lüften kullanici klavuzuna bakın.

B. AMD CPU Kurulumu (Anakartta yerleşik bir CPU varsa bu adimi atlayin)

B-1 CPU yuva kolumu tamamen kaldirin. Ilk CPU pini (ufak üçgen isaretli) ile CPU yuvasindaki üçgen isareti ayn hidaya getirin ve haffece bastirarak CPU'yu yerine takin. CPU pinlerinin tam olarak deliklere uyduğundan emin olun.
B-2 CPU yuvaya yerleştinildigiinde, bir parmaginizi CPU'nun ortasina koyun ve yuvaa kolunu indirerek tamamen kilitleri duruma getirin.

• CPU'yu CPU yuvasina takarken zorlamayin. CPU, yuvayaDOGRU bir sekilde yerleştilmedikçe; CPU, yerine oturmaz. Eger bu olursa yönunü uygun bir sekilde ayarlayin.
• Soket temas yerlerine DOKUNMAYIN. CPU doketini korumak icin, koruyucu suket kapaginci daima CPU takili degilken degistirin.

C. CPU Sogutucusu Kurulumu

C-1 CPU soğutucsunu kurmadan once, oncelikle lüften CPU'nun üst yüzeyine ince bir tabaka termal macun招投标. Daha sonra soğutucuyu (CPU soğutucunuz icin kurulum el kitabina bakin).
C-2 Soğutucunun dizgün bir seksilde calisip CPU'nun fazla isinmasini onlemesi icin CPU soğutucu kablosunu anakartin üzerindeki CPU_FAN girise takın.

Bellek modulunn giris yonlerine dikkat edin. Bellek yuvalarinn iku uncundi tutma klipslerini iki yana acin. Bellek modulunu yuvaya yerlestirin. Soldaki resimde gosterildigi gibi, parmaklarinizi bellegin iki ust uncuna yelerstirin, bellegin uzerine bastirarak bellek yuvasina dikey bir sekilde yelerstirin. Bellek modulu duzgün bir sekilde yelerstirildigeinde yuvanin iku uncundi tutma klipsleri yuvasina oturacak.

3 Kasanin Hazirlanmasi ve Guc Kaynaginin Kurulumu

Örnek resimdeki gibi GIGABYTE masaustü/systemi kullanilyorsa, gü kayınalıkmak icin lutfen öncelikle kasanın iki kenar kapaşın daçınarin. Güç kayınalık kasada.Doğru yere yerleştin ve vidilarla yerine sabitleyin.Güç kayınalık kurulumu ve yerleştilmesi kullananan kasanın tipine gore farkılık gosterebilir.

Sisteminize yeterli derecede güc sekslanması icin, kaliteli bir güc kaynagınin kullanilmasi tavsiye edilir. Eger gerekli gücu sekslayamayan bir güc kaynag:i kullanilrsa bu dizgün calismayan ya da acilmayan bir sisteme neden olabilir.

Adim

4 Anakartin Kurulumu

Arka paneldeki I/O (Giris/Cikis) böglanti noktarina sahip original plakayi anakart ile gelen G/Ç plakasi ile degistirin. G/Ç plakasina denk gelecek seksilde anakartı kasanı icine yerleştinir. Anakartaki montaj delikleri ile kasanı üzerindeki montaj deliklerini uygun gelecek bir seksilde hizalayın. Anakarti vidalarla yerine sikica oturtun.

G/Ç Plakasi

Adim

5 Genisleme Kartinin Kurulumu

Kartinizi destekleyen bir genisleme yuvasi bularak kasanin arka panelindeki kapaginci cikarin. Daha sonra genisleme kartinizi bu yuvaya takin. Genisletme kartinin braketini vidayla kasanin arka paneline sabitleyin.

PCI Express Ekran Karti

Genisletme karti satin almadan once, kartin boyutunun kasaniza uygun olup olmadigi n kontrl edin.
Genisleme kartinin yerine tam olarak oturdugundan emin olun.

Adim

6 IDE ve SATA Aygitolin Kurulumu

Optik Sürucünun Kurulumu

6-1 DVD-ROM ve CD-ROM gibi optik sürüculerinizi kurun. Kasanin onündeki 5,25" sürücu yuvasi kapagınıçkarın. Optik sürücuyyu 5,25" sürücu yuvasina takin ve vidalar ile sikica tutturun.

Sabit Diskin Kurulumu

6-2 IDE ve SATA sabit suruculerinizi kurun.

Sabit sürücu yu kasanin icindeki bir sürücu yucasina monte edin ve vidalar ile tutturun.

• Bir anakart IDE girisine iki adet IDE sürucübu bölanabilir. Kurulumdan önce, IDE sürucülerinin üzerindeki jumper ayaralarimi (master ve slave) kontrol edin.
• Eger birden fazla sabit sürücu kurulduysa, sistemdeki BIOS ayarlarina girerek sabit sürüculerin onyükleme sirasini ayarlayin.

Adim

7 Kablolarin Dahili Konektörlere Baglanması

7-1 IDE/SATA konektörleri ve on panel ses, USB, IEEE 1394 böglantiları, anakartaki dahili konektörlere ve böglanti noktalarina böglayın.
7-2 On panel modulunu (guc dugmesi, yeniden baslatma dugmesi, hoparlorer, sabit disk faaliyet gostergesi ve guc gostergesi vs. kasanin tipine gore degisiklik gosterebilir) kasadan anakarttaki on panel baglantisina (F PANEL) takin.

On Panel Baglantisi

Pim yeri A:

Pim yeri B:

MSG: Mesaj/Guc/UYku LED'i

PWR: Guc LEDi

PW: Guç Düɡmesi

SPEAK: Hoparlör

HD: Sabit Disk Faaliyet LED'i

RES:Yeniden Barangatma Dugmesi

Cl: Kasa Izinsiz Giris Engelleme

Baglantisi

(Not) On panel baglantsinnin pim yerleri modele gore faktiklik gostoferbilir. Asil pim yerleri icin ana martinizin kullanika klavuzuna bakinarin.

Adim

8 Çevre Birimlerinin Baglanması

Kasanin Arka Paneli

Yukaridaki adimlar tamamlaninca, klavye, mouse, ekran gibi cevre birimi aygitlarini da bilgisayariniza baglayin. Daha sonra guc kablosunu baglayarak bilgisayarinizi acin ve gerekli tum yazilmllr yukleyin.
