Tipo de produto	Placa-mãe
Marca	GIGABYTE
Modelo	GA-B85M-D3H, GA-B85M-HD3
Fator de forma	Micro-ATX
Soquete do processador	LGA1150
Chipset	Intel B85
Tipos de processadores suportados	Intel Core i7/i5/i3/Pentium/Celeron (4ª geração)
Memória	DDR3, até 16 GB (2 ou 4 slots conforme modelo)
Slots de expansão	1 x PCI Express x16, 2 x PCI Express x1, 2 x PCI (varia conforme modelo)
Armazenamento SATA	4 x SATA 6 Gb/s (D3H) ou 2 x SATA (HD3)
Portas USB traseiras	2 x USB 3.0, 4 x USB 2.0
Conectividade de vídeo	1 x DVI-D, 1 x VGA, 1 x HDMI (conforme modelo)
Fonte de alimentação necessária	ATX 24 pinos + 8 pinos EPS
Dimensões	24.4 x 22.5 cm
Peso	Aproximadamente 0,5 kg
Funções principais	DualBIOS, proteção ESD, portas de áudio de alta definição
Manutenção	Limpeza com ar comprimido, evitar umidade
Segurança	Aterramento antes da manipulação, evitar descargas eletrostáticas
Peças sobressalentes e reparabilidade	Capacitores substituíveis, placa-mãe geralmente não reparável

Perguntas frequentes - GA-B85M-D3H, GA-B85M-HD3 GIGABYTE

Como instalar o processador na placa-mãe GA-B85M?

Para instalar um processador Intel LGA1150: levante a alavanca do soquete, remova a tampa de proteção se presente, alinhe o triângulo do pino 1 da CPU com o canto correspondente do soquete, insira suavemente a CPU, abaixe a placa de carga e trave a alavanca. Consulte o manual para instruções precisas conforme o tipo de soquete.

Como instalar a memória RAM?

Abra as travas de retenção nas extremidades do slot DIMM. Alinhe o entalhe do módulo com a chave do slot. Insira o módulo verticalmente empurrando firmemente até que as travas se fechem. Certifique-se de que a memória esteja bem encaixada.

Qual é a potência recomendada para a fonte de alimentação?

Uma fonte de alimentação de boa qualidade de pelo menos 400W é recomendada para um sistema padrão. Para uma configuração com placa de vídeo dedicada, preveja 500W ou mais. Use uma fonte de alimentação de 24 pinos + 8 pinos EPS.

Como conectar os cabos do painel frontal (Power, Reset, LED)?

Localize o conector F_PANEL na placa-mãe. Conecte os cabos conforme o esquema do manual: Power Switch (PW), Reset (RES), LED de alimentação (PWR LED), LED de atividade do disco rígido (HD LED), alto-falante (SPEAK). As polaridades dos LEDs devem ser respeitadas (+/-).

A placa-mãe não liga, o que fazer?

Verifique as conexões: fonte (24 pinos, 8 pinos CPU), processador corretamente instalado, memória bem encaixada. Teste com apenas um módulo de RAM. Certifique-se de que o botão Power esteja corretamente conectado. Verifique se a fonte está funcionando (teste com outro dispositivo).

Como atualizar a BIOS?

Baixe a versão mais recente da BIOS no site da GIGABYTE. Use o utilitário @BIOS no Windows ou a função Q-Flash integrada à BIOS. Coloque o arquivo em um pendrive FAT32, entre na BIOS, inicie o Q-Flash e siga as instruções. Não desligue a alimentação durante a atualização.

Quais tipos de discos rígidos são compatíveis?

A placa-mãe suporta discos rígidos SATA 6 Gb/s e SATA 3 Gb/s. Discos IDE não são suportados. Você pode conectar até 4 discos SATA (varia conforme modelo). Use cabos SATA de qualidade.

Como ativar o DualBIOS?

O DualBIOS está ativado por padrão. Em caso de corrupção da BIOS principal, a placa-mãe muda automaticamente para a BIOS de backup. Você pode forçar a recuperação usando o interruptor ou curto-circuitando os pinos dedicados (consulte o manual).

Qual é a temperatura normal do processador?

Em repouso, a temperatura do processador fica entre 30 e 50 °C. Em carga, pode atingir 70-80 °C dependendo do modelo e do resfriamento. Se ultrapassar 90 °C, verifique a montagem do ventilador e a pasta térmica.

Como limpar a placa-mãe?

Use ar comprimido para remover a poeira. Nunca use líquido ou pano úmido. Se necessário, use um cotonete embebido em álcool isopropílico a 90% para os contatos. Certifique-se de que a placa esteja completamente seca antes de religar.

MANUAL DE UTILIZADOR GA-B85M-D3H, GA-B85M-HD3 GIGABYTE

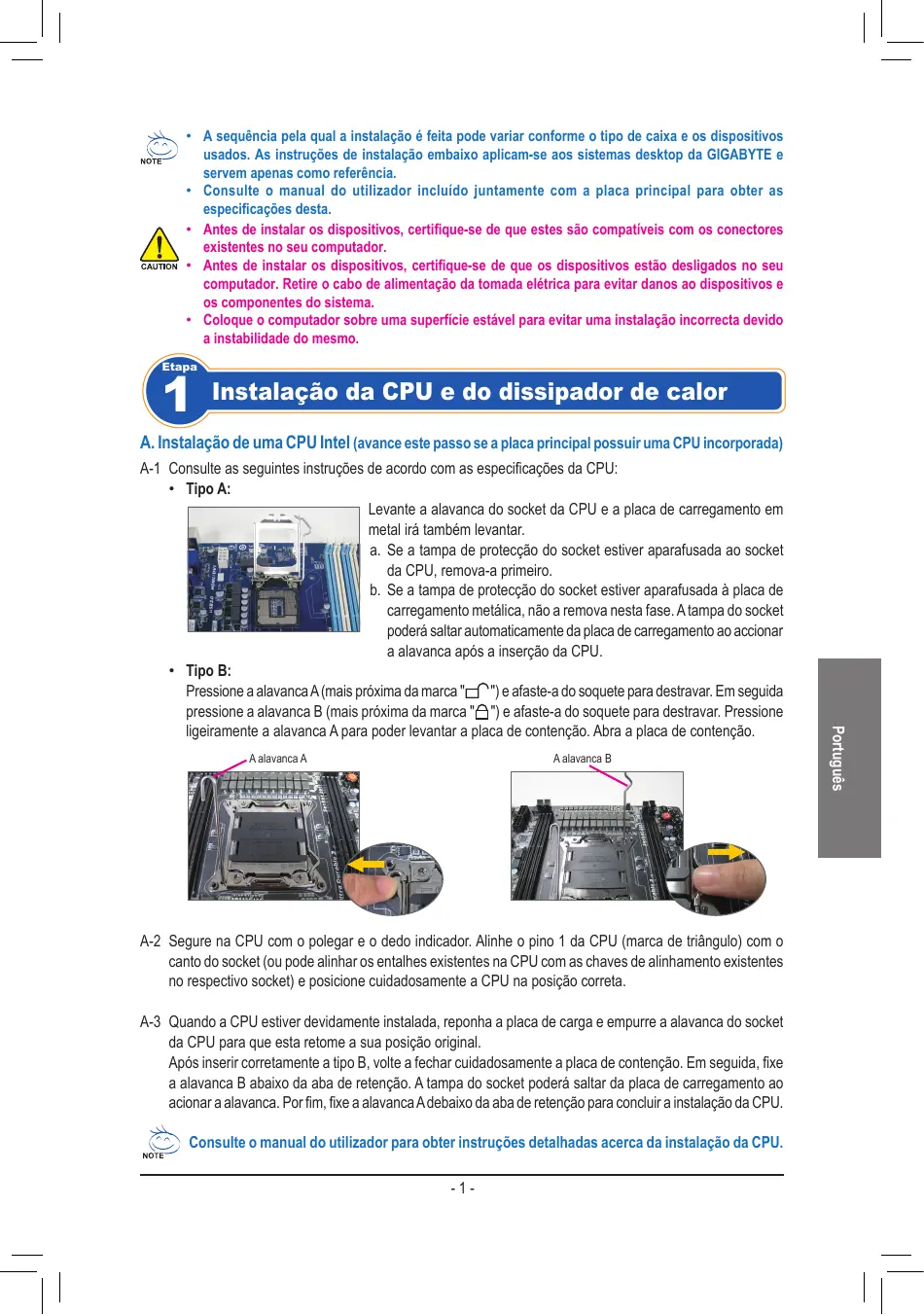

• A sequência pela qual a instalação é feita pode variar conforme o tipo de caixa e os dispositivos usados. As instruções de instalação embaixo aplicam-se aos sistemas desktop da GIGABYTE e servem apenas como referencia.
• Consulte o manual do'utilizar incluindo juntamente com a plac principal para obter as espécificaçõesYSTA.
• Antes de instalar os dispositivos, certifique-se de que these são compatíveis com os conectores existentes no seucomputador.
• Antes de instalar os dispositivos, certifique-se de que os dispositivos estao desligados no seu computador. Retire o cabo de alimentacao da tomada eletrica para evaporar danos ao dispositos e os componentes do systema.
• Coloque o computador sobre uma superficie estável para fazer uma instalação Incorrecta devo a instaluldade do mesmo.

Instalação da CPU e do dissipador de calor

A. Instalação de uma CPU Intel (avance este passo se aplaça principal possuar uma CPU incorpORA)

A-1 Consulte as seguiñes instruções de acordo com as espécificações da CPU:

• Tipo A:

Levante a alavanca do socket da CPU e a placar de correamento em metal irá tambem levantar.

a. Se a tampa de proteção do socket estiver aparafusada ao socket da CPU, remove-a primo.
b. Se a tampa de proteção do socket estiver aparafusada à placá de correamento metalíca, não a remove esta fase. A tampa do socket poderá saltar automaticamente da placá de correamento ao acontecer a alavança às inscrãçao da CPU.

• Tipo B:

Pressione a alavanca A (mais proxima da marca "□") e afaste-a do soque para depravar. Em seguida pressione a alavanca B (mais proxima da marca "△") e afaste-a do soque para depravar. Pressione ligeiramente a alavanca A para poder levantar a placu de contentão. Abra a placu de contentão.

A-2 Secure na CPU com o polegar e o dedo indicator. Alinhe o pino 1 da CPU (marca de triangulo) com o canto do socket (ou pode alinhar os entalhes existentes na CPU com as chaves de alinhamento existentes no respectivo socket) e posicao preocupadoamente a CPU na posicao correta.
A-3 quando a CPU estiver devidamente instalada, reponha a placacde energia e empurre a alavanca do socket da CPU para que esta retome a sua posicao original.

Apos,inserir corretamente atipo B,volte a fechar cuidadosamente a placac de contentao.Em seguida,fixe a alavanca B abaixo da aba de retencao.A tampa do socket poder saitrar da placac de carregamento ao acionar a alavanca.Por fim,fixa alavanca Adebaixo da aba de retencao para conclusir a instalacao da CPU.

Consulte o manual do'utilizar para obter instruções detallhadas acerca da instalacao da CPU.

B. Instalação de uma CPU AMD (avance este passo se aplaça principal possuar uma CPU incorpORA)

B-1 Levante Completely a alavanca do socket da CPU. Alinhe o pino 1 da CPU (marca de triangulo) com a marca de triangulo existente no socket da CPU e posicao preocupadosamente a CPU no socket. Certifique-se de que os pinos da CPU ficam bem encaixados nos respectivos orificios.
B-2 Quando a CPU estiver colocada no respectivo socket, coloque um dedo sobre a parte central da CPU ao mesmo tempo que baixa a alavanca do socket e a fixa de forma a esta ficar presa.

• Não force a entrada da CPU no respectivo socket. Se a CPU não estiver positioningada na direção certa não está possivel instalá-la. Ajuste a posicao da CPU se tal acontecer.
• NÃO TOQUE nos contados do socket. Para proteger o socket da CPU, reponha sempre a capa protetora quando a CPU não estiver instalada.

C. Instalação do dissipador de calor da CPU

C-1 Antes de instalar o dissipador de calor da CPU, adicone uma boa camada de massa tírmica sobre a superficie da CPU. Instale(before o dissipador de calor (consulte o manual de instalacao do dissipador de calor da sua CPU).
C-2 Ligue o cabo do dissipador de calor da CPU ao conector CPU_FAN existente na placar principal de forma a que este possa funciona corretemente para evitar o sobreaqueamento da CPU.

Instalacao Da Memória

Tenha em atençao a orientacao do modulo de memoria. Abra as patilhas existentes em ambas as extremidades do socket do modulo de memoria. Coloque o modulo de memoria no socket. Tal como戟ado na imagem à esquerda, Coloque os dedos sobre a extremidade superior do modulo de memoria e exerça pressao para baixo para introduzir o modulo no socket na vertical. As patilhas existentes em ambas as extremidades do socket retomam a sua posicao original emitindo um estalido quando o modulo de memoria estiver devidamente encaixado.

Preparação da caixa e instalação da fonte de alimentação

Tendo como referencia oSYSTEMA desktop da GIGABYTE, Comece por remover ambos os paineis laterais e a parte superior da caixa para poder instalar a fonte de alimentacao. Introduza a fonte de alimentacao no local correto no chassis e

fixe-a com a ajuda de parafusos. A instalacao e a posicao da fonte de alimentacao pode variar conforme o tipo de caixautilizada.

Para assegurar a alimentação doSYSTEMA, recomendamos-lhe que useuma fonte de alimentação de boa qualida. Seutilizar umafonte de alimentação que não tenha capacidade para fornecer a alimentação suficiente, oSYSTEMA pode ficar instavel ou nãoconseguir iniciar-lo

Instalacao Da Placa Principal

Remova o espelho I/O original a partir da parte detrás da caixa e substitua-oelo espelho I/O da placā principal. Instale a placā principal no interior dacaixa posicionando-a no respectivo espelho I/O. Alinke os orificios paraparafusos existentes na placā principal com os orificios correspondentesexistentes na caixa. Fixe a placā principal no devido lugar com parafusos.

Espelho I/O

Instalacao Da Placa De Expansao

Procure uma ranhura de expansão que suporte a placá e remove a cobertura da ranhura a partir do pailne traseiro da caixa. Depois, introduza a placá de expansão na ranhura. Utilize um parafuso para fixar devidamente o suporte da placá de expansão ao pailne traseiro da caixa.

Placa gratica PCI Express

Antes de comprar uma placá de expansão, verifique o comprimento da placá para ter a certeza de que esta cabe na caixa.
Certifique-se de que a placá de expansão está totalmente introduzida na ranhura.

Instalacao De Dispositivos IDE E SATA

6-1 Instale as sus unidades ópticas como, por exemplo, unidade de DVD-ROM e CD-ROM. Remova a tampa do compartmento da unidade de 5,25" a partir da parte da fronte da caixa. Instale a unidade óptica no compartmento de 5,25" e fixe-a com parafusos.

• Um conector IDE da plac a principal permite a ligation de um maximo de dis positivos IDE. Antes da instalacao, verifique as definições dos jumpers (principal e secundário) do seu dispositos IDE.
• Se tiver mais do que uma unidade de disco rígido instalada, entre na网页 de configuração do BIOS para definir a sequência de arranque das unidades de disco rígido.

Ligação Dos Cabos Aos Conectores Internos

7-1 Ligue os cabos aos conectores internos e acos conectores existentes na placar principal incluindo os conectores IDE/SATA, o conector do audio do painei frontal, o conector USB, os conectores IEEE 1394, etc.
7-2 Ligue o modulo do paine frontal (varia conforme o design da caixa e pode incluar um LED indicator de alimentacao, de atividade da unidade de disco rigo, altovalantes, botao de reposicao do systema, comutador de alimentacao, etc.) da caixa ao conector respectivo (F PANEL) existente na placar principal.

(Note) A distribuição dos pinos do conector do panel frontal pode variar conforme o Modelo. Consulte o manual do'utilizar inclujo jintamente com a placar principal para mais informacoes sobre a distribuição dos pinos.

Ligação Dos Periféricos

Painel traseiro da caixa

Quando tiver conclusão as etapas acima, ligue os periféricos ao computador como, por exemplo, o teclado, o mouse, o monitor, etc. Depois, ligue a alimentação, proceda ao arranque doSYSTEME instale todo o software necessário.
