GA-B85M-D3H, GA-B85M-HD3 - Carte mère GIGABYTE - Notice d'utilisation et mode d'emploi gratuit

Socket processeur	LGA 1150 (Socket H3)
Chipset	Intel B85 Express
Processeurs compatibles	Intel Core i7 / i5 / i3 / Pentium / Celeron 4e génération (Haswell)
Slots mémoire RAM	4 x DDR3 (GA-B85M-D3H) / 2 x DDR3 (GA-B85M-HD3)
Capacité RAM maximale	32 Go (GA-B85M-D3H) / 16 Go (GA-B85M-HD3)
Fréquences mémoire supportées	DDR3 1 333 MHz / DDR3 1 600 MHz
Slot PCI Express x16	1 x PCIe 3.0 x16 (carte graphique)
Slots PCI Express x1	2 x PCIe x1 (GA-B85M-HD3)
Slot PCI classique	1 x PCI (GA-B85M-HD3)
Ports SATA	6 x SATA III (6 Gb/s)
Ports USB 3.0	4 ports (2 façade arrière + 2 via header interne) GA-B85M-D3H / 2 ports façade arrière GA-B85M-HD3
Ports USB 2.0	8 ports (GA-B85M-D3H) / 4 ports (GA-B85M-HD3)
Sorties vidéo intégrées	D-Sub (VGA), DVI, HDMI 1.4
Résolution HDMI maximale	4 096 x 2 160 @ 24 Hz / 2 560 x 1 600 @ 60 Hz
Puce audio	Realtek ALC887 - 7.1 canaux
Réseau	Gigabit Ethernet 10/100/1 000 Mb/s
BIOS	UEFI DualBIOS (puce principale + puce de sauvegarde)
Facteur de forme	Micro ATX
Dimensions (GA-B85M-HD3)	244 x 175 mm

FOIRE AUX QUESTIONS - GA-B85M-D3H, GA-B85M-HD3 GIGABYTE

Quels processeurs sont compatibles avec la GA-B85M-D3H et la GA-B85M-HD3 ?

Ces deux cartes mères utilisent le socket LGA 1150 et supportent les processeurs Intel de 4e génération (Haswell) : Core i7, i5, i3, Pentium et Celeron. Elles ne sont pas compatibles avec les processeurs des générations précédentes (Ivy Bridge, Sandy Bridge) ni avec les générations suivantes (Skylake).

Combien de barrettes RAM puis-je installer et quel est le maximum supporté ?

La GA-B85M-D3H dispose de 4 slots DDR3 et accepte jusqu'à 32 Go en mode dual channel. La GA-B85M-HD3 dispose de 2 slots DDR3 et accepte jusqu'à 16 Go. Les deux modèles supportent les fréquences DDR3-1333 et DDR3-1600 MHz.

Quelle est la différence principale entre la GA-B85M-D3H et la GA-B85M-HD3 ?

La GA-B85M-D3H offre 4 slots RAM (max 32 Go), davantage de ports USB (jusqu'à 12 au total dont 4 USB 3.0), une sortie audio S/PDIF optique et un connecteur PS/2. La GA-B85M-HD3 est plus accessible avec 2 slots RAM (max 16 Go) et dispose en plus d'un slot PCI classique. Les deux partagent le chipset B85, le socket LGA 1150 et les sorties vidéo D-Sub/DVI/HDMI.

La carte ne démarre pas ou n'affiche rien, que faire ?

Vérifiez d'abord le branchement de l'alimentation : connecteur ATX 24 broches et connecteur CPU 4 ou 8 broches. Testez avec une seule barrette RAM dans le slot A1 (le plus proche du CPU). Contrôlez que le processeur est correctement serti dans le socket LGA 1150 sans aucune broche pliée. Le système DualBIOS de GIGABYTE peut restaurer automatiquement un BIOS corrompu depuis la puce de sauvegarde.

Comment activer la sortie vidéo intégrée du processeur ?

Branchez votre écran sur l'une des sorties arrière de la carte mère (VGA, DVI ou HDMI) et vérifiez dans le BIOS/UEFI que la priorité d'affichage est réglée sur IGFX (graphique intégré). Attention : seuls les processeurs Intel disposant d'un circuit graphique Intel HD Graphics fonctionnent avec la vidéo intégrée. Les processeurs sans IGP (certains Pentium G3258 non-K, Xeon) ne produisent pas de signal vidéo via la carte mère.

Comment mettre à jour le BIOS de ces cartes mères ?

GIGABYTE propose deux méthodes officielles :

• Q-Flash : directement depuis l'interface UEFI, sans système d'exploitation, à partir d'une clé USB.
• @BIOS : utilitaire Windows téléchargeable, qui effectue la mise à jour depuis l'OS.

Téléchargez toujours le fichier BIOS depuis gigabyte.com en indiquant votre référence exacte et la révision de la carte (Rev. 1.0, 2.0, etc.) inscrite sur le PCB.

Combien de disques durs ou SSD puis-je brancher ?

Ces cartes mères disposent de 6 ports SATA III (6 Gb/s), permettant de connecter jusqu'à 6 unités de stockage simultanément : disques durs 3,5", SSD 2,5", ou lecteurs optiques. Le chipset Intel B85 ne supporte pas le RAID natif sur ces modèles.

Y a-t-il un slot M.2 ou NVMe sur ces cartes mères ?

Non, ni la GA-B85M-D3H ni la GA-B85M-HD3 ne disposent d'un slot M.2. Pour utiliser un SSD NVMe, il faut un adaptateur PCIe vers M.2 branché sur le slot PCIe x16. Les performances seront limitées par la largeur de bande PCIe 3.0 x4 typique de ces adaptateurs.

Peut-on faire de l'overclocking avec le chipset B85 ?

Non. Le chipset Intel B85 Express ne permet pas l'overclocking du processeur ni de la mémoire au-delà des profils XMP. Pour overclocker, il faut un chipset Z87 ou Z97 avec un processeur Intel de la série K. Ces cartes mères sont optimisées pour une utilisation stable en usage bureautique et multimédia.

Ces cartes mères sont-elles compatibles Windows 10 et Windows 11 ?

Elles fonctionnent parfaitement sous Windows 10. Pour Windows 11, les processeurs Haswell (4e génération) ne figurent pas dans la liste officielle de compatibilité Microsoft. L'installation reste techniquement possible via une procédure manuelle (contournement du contrôle TPM/CPU), mais sans garantie de mises à jour futures.

L'audio intégré supporte-t-il le son surround 7.1 ?

Oui, le codec Realtek ALC887 présent sur ces deux modèles supporte l'audio 7.1 canaux. Configurez la sortie multicanal depuis le panneau de configuration Realtek HD Audio après installation des pilotes disponibles sur gigabyte.com. La GA-B85M-D3H propose en plus une sortie S/PDIF optique pour les systèmes audio numériques.

Quelle alimentation choisir pour ces cartes mères ?

Ces cartes utilisent un connecteur ATX 24 broches standard et un connecteur CPU 4 broches (certaines configurations nécessitent 8 broches). Une alimentation ATX certifiée de 400 a 550 W convient à la majorité des configurations avec processeur et carte graphique dédiée d'entrée/milieu de gamme. Privilégiez une alimentation 80 Plus Bronze ou supérieure pour la fiabilité.

MODE D'EMPLOI GA-B85M-D3H, GA-B85M-HD3 GIGABYTE

• La série d'installation peut différer selon le type de boîtier et de matériels utilisés. Les instructions d'installation ci-dessous s'appliquent aux systèmes de bureaux GIGABYTE et servent uniquement de référence.
• Consultez le guide d'utilisation inclus pour des spécifications détaillées de la carte mère.

• Avant d'installer les composants, assurez-vous que votre matériel est compatible avec les connecteurs de votre ordinateur.
• Avant d'installer les appareils, assurez-vous d'éteindre les appareils et votre ordinateur. Débranche le cordon d'alimentation de la prise de courant pour éviter d'endommager les appareils et les composants du système.
• Placez l'ordinateur sur une surface stable pour éviter qu'il ne soit secoué suite à une installation inappropriée.

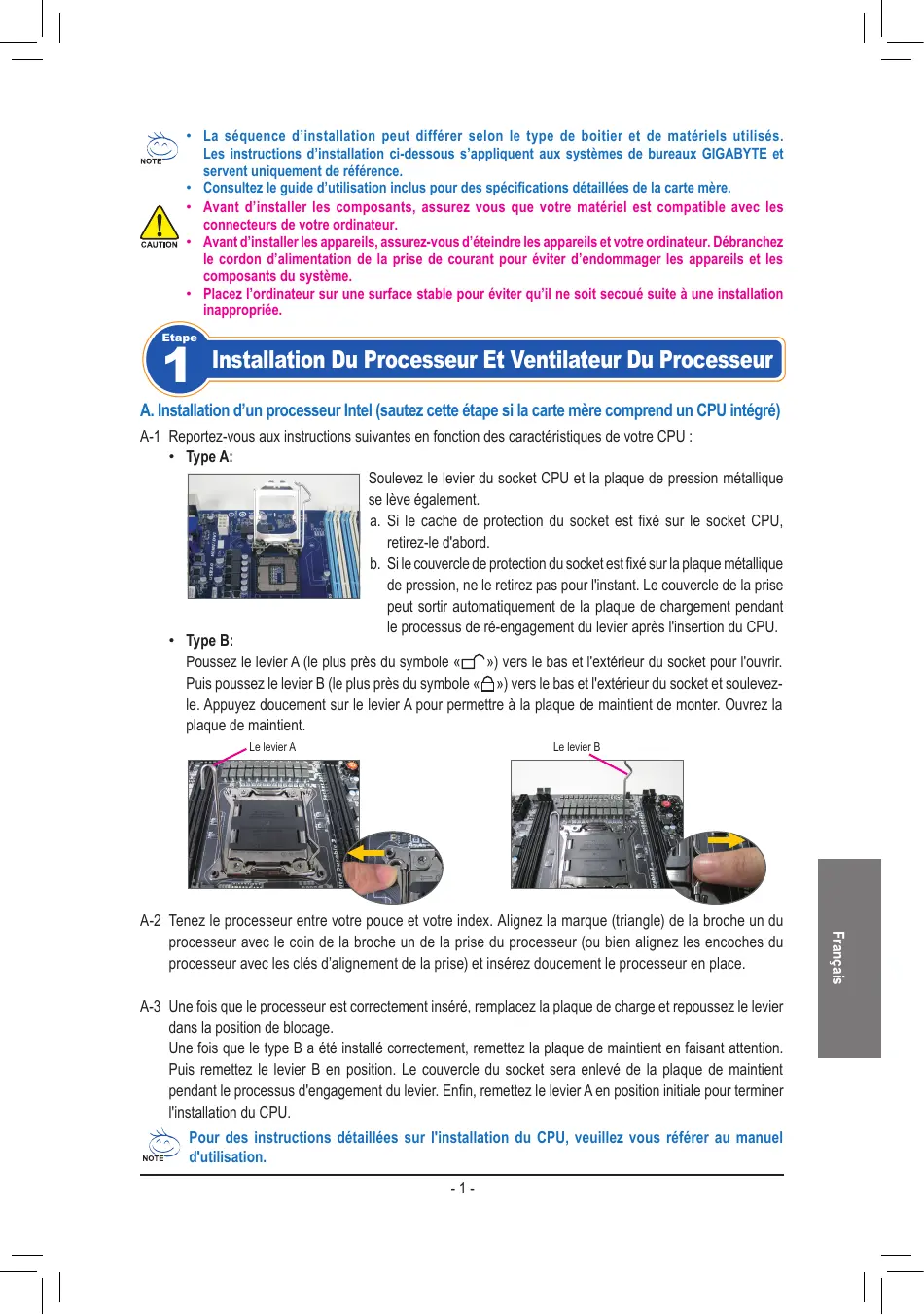

A. installation d'un processeur intel (sautez cette étape si la carte mère comprend un CPU intégré)

A-1 Reportez-vous aux instructions suivantes en fonction des caractéristiques de votre CPU :

• Type A:

Soulevez le levier du socket CPU et la plaque de pression métallique se lève également.

a. Si le cache de protection du socket est fixé sur le socket CPU, retirez-le d'abord. b. Si le couvercle de protection du socket est fixé sur la plaque métallique de pression, ne le retirez pas pour l'instant. Le couvercle de la prise peut soit automatiquement de la plaque de chargement pendant le processus de ré-engagement du levier après l'insertion du CPU.

• Type B:

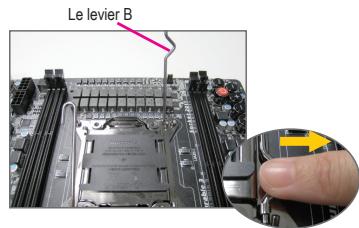

Poussez le levier A (le plus près du symbole «□») vers le bas et l'extérieur du socket pour l'ouvrir. Puis poussez le levier B (le plus près du symbole « ») vers le bas et l'extérieur du socket et soulevez-le. Appuyez doucement sur le levier A pour permettre à la plaque de maintenir de monter. Ouvrez la plaque de maintien.

A-2 Tenez le processeur entre votre pouce et votre index. Alignez la marque (triangle) de la broche un du processeur avec le coin de la broche un de la prise du processeur (ou bien alignez les encoches du processeur avec les clés d'alignement de la prise) et insérez doucement le processeur en place. A-3 Une fois que le processeur est correctement inséré, remplacez la plaque de charge et repoussez le levier dans la position de blocage.

Une fois que le type B a été installé correctement, remettez la plaque de maintien en faisant attention. Puis remettez le levier B en position. Le couvercle du socket sera enlevé de la plaque de maintien pendant le processus d'engagement du levier. Enfin, remettez le levier A en position initiale pour terminer l'installation du CPU.

Pour des instructions détaillées sur l'installation du CPU, veuillez vous référer au manuel d'utilisation.

B. installation d'un processeur AMD (sautez cette étape si la carte mère comprend un CPU intégré)

B-1 Montez à fond le levier du support processeur. Alignez la broche un du processeur (petit triangle) avec le triangle situé sur la prise du processeur et insérez doucement le processeur. Assurez-vous que les broches du processeur s'adaptent parfaitement dans leurs trous. B-2 Une fois que le processeur est positionné, placez un doigt sur le milieu du processeur, en BAISSANT le levier du support et en le verrouillant dans la position de blocage.

CPU Socket Broche 1

• Ne faites pas entrer le processeur dans la prise du processeur en forçant. Le processeur ne s'adaptera pas s'il n'est pas orienté correctement. Réglez l'orientation du processeur si cela se produit.
• NE touchez PAS les contacts de la prise; pour protéger la prise du processeur, replacez toujours le couvercle de protection de la prise lorsque le processeur n'est pas installé

C. installation du ventilateur du processeur

C-1 Avant d'installer le ventilateur du processeur, veuillez tout d'abord mettre une fine couche de pâte de dissipateur thermique sur la surface du processeur. Installez ensuite le ventilateur (consultez le guide d'installation de votre ventilateur de processeur). C-2 Reliez le câble du ventilateur du processeur au connecteur du ventilateur du processeur (CPU_FAN) situé sur la carte mère de façon à ce que le ventilateur puisse fonctionner correctement pour empêcher le processeur de surchauffer.

2 Installation de la mémoire

Notez l'orientation du module de la mémoire. Enclenchez les attaches de rétention aux deux extrémités de la prise de la mémoire. Placez le module de mémoire sur la prise. Placez, de la façon indiquée sur l'image de gauche, vos doigts sur le bord supérieur de la mémoire, poussez la mémoire vers le bas et insérez-la verticalement dans la prise de la mémoire. Les attaches situées aux deux extrémités de la prise se refermeront en place une fois que le module de la mémoire est correctement inséré.

3 Préparation du boîtier et installation d'un bloc d'alimentation

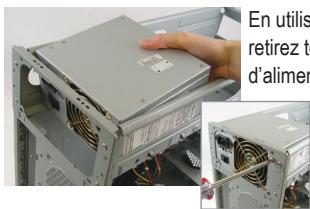

En utilisant un système de bureau GIGABYTE comme dans l'exemple donné, retirez tout d'abord les deux côtés et le dessus du casier afin d'installer le bloc d'alimentation. Placez le bloc d'alimentation à l'endroit approprié dans le

boîtier et fixez-le à l'aide des vis. L'installation et le placement du bloc d'alimentation peuvent varier selon le type de boîtier utilisé.

Pour être sûr qu'une puissance suffisante puisse être délivrée à votre système, l'utilisation d'une alimentation de bonne qualité est recommandée. L'utilisation d'un bloc d'alimentation ne fournissant pas la puissance requise peut entraîner une instabilité du système ou l'incapacité du système à être lancé.

Installation de la carte mère

Retirez le bouclier d'Entrée/sortie original de l'arête du boîtier et remplacez-le par le bouclier d'Entrée/sortie de la carte mère. Placez la carte mère à l'intérieur du boîtier en la positionnant dans son bouclier d'Entrée/sortie. Alignez les trous des vis de montage de la carte mère avec les trous de montage correspondants du boîtier. Fixez la carte mère en place à l'aide des vis.

Bouclier Entrée/Sortie (I/O)

Installation d'une carte d'extension

Carte graphique PCI Express

Repérez une fente d'extension qui accepte votre carte puis retirez le couvercle de la fente du panneau arrière du boîtier. Insérez ensuite la carte d'extension dans la fente. Fixez le support de la carte d'extension sur le panneau arrière du boîtier à l'aide d'une vis.

Avant d'acheter une carte d'extension, vérifiez la longueur de la carte, en vous assurant qu'elle est adaptée à votre boîtier. Assurez-vous que la carte d'extension est complètement enfoncée dans la fente.

Installation des appareils ide et sata

6-1 Installez votre lecteur optique, comme un DVD-ROM ou un CD-ROM.

Retirez la couverture de la baie du lecteur 5.25 pouces qui couvre le devant du boîtier. Montez le lecteur optique dans la baie du lecteur 5.25 pouces et fixez-le à l'aide de vis.

Installation d'un lecteur optique

6-2 Installez vos disques durs IDE et SATA.

Installez le disque dur dans une baie de lecteur à l'intérieur du boîtier et fixez-le à l'aide de vis.

Installation d'un disque dur

• Un connecteur de carte mère IDE peut connecter jusqu'à deux appareils IDE. Avant l'installation, vérifie les réglages du cavalier (maître et esclave) de vos appareils IDE.
• Si plus d'un disque dur est installé, entrez dans les Réglages BIOS du système pour configurer la série de lancement du disque dur.

Connexion des câbles aux connecteurs internes

7-1 Reliez les câbles aux connecteurs internes et aux en-têtes de la carte mère, y compris les connecteurs IDE/SATA, le connecteur audio du panneau avant, les en-têtes USB, IEEE 1394, etc. 7-2 Attachez le module du panneau avant (différent selon la conception du boîtier, la consistance de l'indicateur de courant, l'indicateur de l'activité du disque dur, les haut-parleurs, la commande de réinitialisation, la commande marche/arrêt, etc.) du boîtier sur l'en-tête du panneau avant (F PANEL) de la carte mère.

En-tête du panneau avant

Emplacements de broche A :

Emplacements de broche B :

MSG: DEL Message/Marche/Veille

PWR: DEL de marche

PW: Commande marche/arrêt

SPEAK: Haut-parleur

HD: DEL d'activité du disque dur

RES: Commande de réinitialisation

Cl: En-tête d'instructions du chassin

(Remarque)

Les emplacements de broche du panneau avant peuvent être différents de ceux indiqués sur le schéma. Consultez le mode d'emploi de la carte mère pour connaître l'emplacement réel des broches.

Connexion des périphériques

Panneau arrière du boîtier

Une fois que vous avez terminé les étapes ci-dessus, reliez les accessoires périphériques à l'ordinateur, comme le clavier, la souris, le moniteur, etc. Connectez ensuite à l'alimentation, allumez le système et installez tous les logiciels requis.
