Guard 1500 - Dalekohledy Levenhuk - Bezplatný návod k obsluze

Typ výrobku	Dalekohled
Značka	Levenhuk
Model	Guard 1500
Zvětšení	10x
Průměr objektivu	50 mm
Typ hranolu	Porro
Povrstvení čoček	Plně vícevrstvé
Zorné pole	113 m na 1000 m
Zaostřovací systém	Centrální zaostřovací kolečko s dioptrickou korekcí
Výstupní pupila	5 mm
Oční reliéf	17 mm
Hmotnost	710 g
Rozměry (DxŠxV)	173 x 57 x 180 mm
Zdroj napájení	Žádný (manuální ovládání)
Hlavní funkce	Pozorování, lov, pozorování ptáků, venkovní aktivity
Péče a čištění	Použijte hadřík na čištění čoček a ofukovač; vyhněte se rozpouštědlům
Bezpečnost	Nikdy se nedívejte přímo do slunce dalekohledem
Náhradní díly a opravitelnost	K dispozici v servisních střediscích Levenhuk
Obecné informace	Obsahuje pouzdro, popruh na krk, krytky čoček a hadřík na čištění

Často kladené otázky - Guard 1500 Levenhuk

Jak zaostřit dalekohled Levenhuk Guard 1500?

Nejprve nastavte mezipupilární vzdálenost posouváním tubusů, dokud neuvidíte jediné zorné pole. Poté zavřete pravé oko a otáčejte centrálním zaostřovacím kolečkem, dokud nebude levý obraz ostrý. Dále zavřete levé oko a otáčejte dioptrickým korekčním kroužkem (obvykle na pravém okuláru), dokud nebude pravý obraz ostrý. Nakonec použijte centrální zaostřovací kolečko pro celkové zaostření.

Jak správně čistit čočky?

Použijte ofukovač k odstranění prachu, poté měkký kartáček na čištění čoček. Na šmouhy naneste kapku čisticího roztoku na mikrovláknový hadřík a jemně otírejte krouživými pohyby. Vyhněte se použití papírových utěrek nebo hrubých tkanin.

Jsou tyto dalekohledy vodotěsné a odolné proti zamlžení?

Dalekohledy Levenhuk Guard 1500 jsou obvykle plněny dusíkem a utěsněny O-kroužky, což je činí vodotěsnými a odolnými proti zamlžení. Odolají dešti a krátkému ponoření, ale neponořujte je záměrně.

Jaká je záruční doba na Guard 1500?

Společnost Levenhuk poskytuje na dalekohledy doživotní záruku na výrobní vady. Ta zahrnuje opravu nebo výměnu zdarma. Nevztahuje se však na poškození způsobené nesprávným použitím, nehodami nebo běžným opotřebením.

Mohu tyto dalekohledy používat s brýlemi?

Ano, Guard 1500 má nastavitelné očnice. Pokud nosíte brýle, otočte je dolů, abyste zachovali správný oční reliéf a plné zorné pole. Oční reliéf je 17 mm, vhodný pro většinu uživatelů brýlí.

Čemu bych se měl při používání těchto dalekohledů vyhnout?

Nikdy se nedívejte přímo na slunce nebo jiný intenzivní zdroj světla, protože to může způsobit trvalé poškození zraku. Dále se vyhněte vystavení dalekohledu extrémním teplotám, nárazům nebo korozivním chemikáliím.

Je k tomuto modelu k dispozici adaptér na stativ?

Ano, Guard 1500 má centrální závit pro adaptér stativu (obvykle 1/4-20). Můžete si zakoupit standardní adaptér pro dalekohled na stativ pro stabilní pozorování.

Jak správně skladovat dalekohled?

Skladujte na suchém a chladném místě mimo přímé sluneční světlo. Nasaďte krytky čoček, aby se zabránilo prachu. Vyhněte se skladování ve vysoké vlhkosti nebo extrémních teplotách. Použijte přiložené pouzdro pro dodatečnou ochranu.

Co znamená zorné pole?

Zorné pole je šířka oblasti, kterou vidíte na vzdálenost 1000 metrů. U modelu Guard 1500 je to 113 metrů na 1000 metrů. Širší pole usnadňuje sledování pohybujících se objektů.

Jak nastavit dioptrii?

Dioptrický korekční kroužek je umístěn na pravém okuláru. Po zaostření centrálním kolečkem se podívejte oběma očima na vzdálený objekt. Zakryjte levou čočku a otáčejte dioptrickým kroužkem, dokud nebude pravý obraz ostrý. Tím se kompenzují rozdíly mezi vašima očima.

NÁVOD K OBSLUZE Guard 1500 Levenhuk

CZ Binokulární dalekohled s dálkoměrem

Nikdy, za žádných okolností, se tímto přístrojem bez speciálního filtru nedívejte přímo do slunce, jiného jasného světelného zdroje nebo laseru, neboť hrozí nebezpečí TRVALÉHO POŠKOZENÍ SÍTNICE a případně i OSLEPNUTÍ.

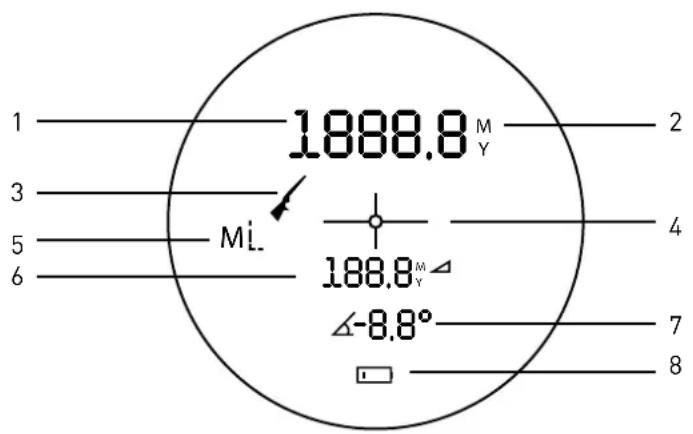

LCD displej

1. Přímá vzdálenost
2. Jednotky měření
3. Ikona režimu lovu
4. Střed terče
5. Ikona režimu měření
6. Horizontální vzdálenost
7. Aktuální hodnota úhlu
8. Indikátor vybité baterie

Začínáme

• Otevřete kryt přihrádky pro baterie a vložte baterii do prostoru na baterie a dbejte na to, abyste ji vždy vkládali zápornou stranou napřed. Zavřete kryt.
  • Stisknutím tlačítka POWER (Zapnuto/vypnuto) přístroj zapnete nebo vypnete.
• Otáčejte zaostřovacím kroužkem, dokud není obraz zaostřený.
• Stisknutím a podržením tlačítka MODE (Režim) změňte jednotky měření. Rychlým stisknutím tohoto tlačítka můžete volit mezi režimy. K dispozici jsou tři režimy: 1) režim měření vzdálenosti, 2) režim priority prvního cíle, 3) režim priority vzdáleného cíle.

Použití

Režim měření vzdálenosti

V režimu měření vzdálenosti (ikona MI na displeji) namiřte přístroj na zamýšlený cíl a stiskněte tlačítko POWER (Zapnuto/vypnuto). Zobrazí se hodnota vzdálenosti (obr. 1).

Pro nepřetržité měření stiskněte a podržte tlačítko POWER (Zapnuto/vypnuto).

! Poznámka: Maximální dosah měření je ovlivněn povětrnostními podmínkami, stejně jako rozměry a odrazivostí cílového objektu.

Funkce měření horizontální vzdálenosti

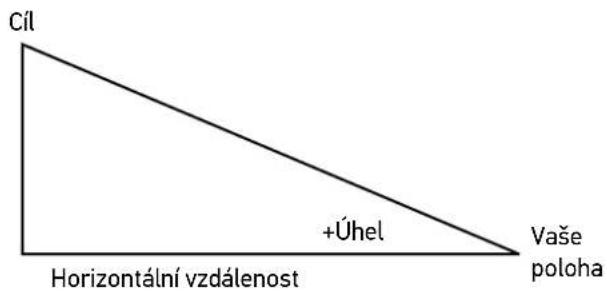

Horizontální vzdálenost se počítá v režimu priority prvního cíle (ikona MF na displeji) a v režimu priority vzdáleného cíle (ikona ML na displeji). Funkci horizontální vzdálenosti lze použít, když je vaše poloha vůči cíli výš nebo níž (obr. 3).

Obr. 2

Režim priority prvního cíle

Režim priority prvního cíle je neocenitelný při hraní golfu. V tomto režimu (ikona MF na displeji) přístroj vyhledá nejbližší cíl, přičemž ignoruje všechna rušivá pozadí, a zobrazí přímou vzdálenost, horizontální vzdálenost a aktuální hodnotu úhlu (obr. 3).

! Poznámka: Pokud je k dispozici více cílů, zobrazí se nejbližší z nich.

Režim priority vzdáleného cíle

Režim priority vzdáleného cíle je neocenitelný při lovu. V tomto režimu (ikona ML na displeji) přístroj vyhledá nejvzdálenější cíl, přičemž ignoruje všechny rušivé prvky v popředí, a zobrazí přímou vzdálenost, horizontální vzdálenost a aktuální hodnotu úhlu (obr. 4).

! Poznámka! Pokud je k dispozici více cílů, zobrazí se nejvzdálenější z nich.

Technické údaje

Rozsah měření 5–1500 m 5–2500 m

Průměr čočky objektivu 42 mm

Zorné pole 6,8°

Nejkratší vzdálenost zaostření 4 m

Výstupní pupila 5,2 mm

Oční reliéf 16 mm

Mezipupilární vzdálenost 58–78 mm

Rozsah provozní teploty -10... +50 °C

Napájení 1 ks CR123A baterie

Třída laseru	třída l, 905 nm
Rozměry	178,5x134,5x63 mm
Hmotnost	869 g

Výrobce si vyhrazuje právo bez předchozího upozornění měnit sortiment a specifikace výrobků.

Péče a údržba

Před použitím tohoto výrobku si pečlivě přečtěte bezpečnostní pokyny a uživatelskou příručku. V opačném případě může dojít k nebezpečnému laserovému záření a úrazu elektrickým proudem.

Jedná se o laserový výrobek třídy I. V žádném případě se NEDÍVEJTE do paprsku nebo přes optické zařízení nechráněnýma očima a nikdy jej nesměrujte na jiné osoby. Neodstraňujte žádné bezpečnostní štítky. Nemířte zařízením přímo na Slunce. Z žádného důvodu se nepokoušejte přístroj rozebírat. S opravami veškerého druhu se obracejte na své místní specializované servisní středisko. Přístroj chraňte před prudkými nárazy a nadměrným mechanickým namáháním. Výrobek nepoužívejte ve výbušném prostředí nebo v blízkosti hořlavých materiálů. Přístroj ukládejte na suchém, chladném místě. Pro toto zařízení používejte pouze příslušenství a náhradní díly, které splňují technické specifikace. Nikdy se nepokoušejte provozovat poškozené zařízení nebo zařízení s poškozenými elektrickými díly! Pokud dojde k požití části zařízení nebo baterie, okamžitě vyhledejte lékařskou pomoc.

Bezpečnostní pokyny týkající se baterií

Vždy nakupujte baterie správné velikosti a typu, které jsou nejvhodnější pro zamýšlený účel. Při výměně vždy nahrazujte celou sadu baterií a dbejte na to, abyste nemíchali staré a nové baterie, případně baterie různých typů. Před instalací baterií vyčistěte kontakty na baterii i na přístroji. Ujistěte se, zda jsou baterie instalovány ve správné polaritě (+ resp. –). V případě, že zařízení nebudete delší dobu používat, vyjměte z něj baterie. Použité baterie včas vyměňujte. Baterie nikdy nezkratujte, mohlo by to vést ke zvýšení teploty, úniku obsahu baterie nebo k explozi. Baterie se nikdy nepokoušejte oživit zahříváním. Nepokoušejte se rozebírat baterie. Po použití nezapomeňte přístroj vypnout. Baterie uchovávejte mimo dosah dětí, abyste předešli riziku spolknutí, vdechnutí nebo otravy. S použitými bateriemi nakládejte v souladu s vašimi vnitrostátními předpisy.

Mezinárodní doživotní záruka Levenhuk

Na veškeré teleskopy, mikroskopy, triedry a další optické výrobky značky Levenhuk, s výjimkou příslušenství, se poskytuje doživotní záruka pokrývající vady materiálu a provedení. Doživotní záruka je záruka platná po celou dobu životnosti produktu na trhu. Na veškeré příslušenství značky Levenhuk se poskytuje záruka toho, že je dodáváno bez jakýchkoli vad materiálu a provedení, a to po dobu dvou let od data zakoupení v maloobchodní prodejně. Tato záruka vám v případě splnění všech záručních podmínek dává nárok na bezplatnou opravu nebo výměnu výrobku značky Levenhuk v libovolné zemi, v níž se nachází pobočka společnosti Levenhuk.

Další informace – navštivte naše webové stránky: www.levenhuk.cz/zaruka

V případě problémů s uplatněním záruky, nebo pokud budete potřebovat pomoc při používání svého výrobku, obraťte se na místní pobočku společnosti Levenhuk.
