Produkttyp	Fernglas
Marke	Levenhuk
Modell	Guard 1500
Vergrößerung	10x
Objektivdurchmesser	50 mm
Prismenart	Porro
Beschichtung	Voll mehrfachvergütet
Sichtfeld	113 m auf 1000 m
Fokussiersystem	Zentralrad mit Dioptrieeinstellung
Austrittspupille	5 mm
Augenabstand	17 mm
Gewicht	710 g
Abmessungen (LxBxH)	173 x 57 x 180 mm
Stromversorgung	Keine (manueller Betrieb)
Hauptfunktionen	Beobachtung, Jagd, Vogelbeobachtung, Outdoor-Aktivitäten
Pflege und Reinigung	Verwenden Sie ein Linsenreinigungstuch und einen Blasebalg; vermeiden Sie Lösungsmittel
Sicherheit	Niemals direkt in die Sonne durch das Fernglas schauen
Ersatzteile und Reparaturfähigkeit	Erhältlich über Levenhuk-Servicezentren
Allgemeine Informationen	Enthält Tragetasche, Nackengurt, Linsenschutzkappen und Reinigungstuch

Häufig gestellte Fragen - Guard 1500 Levenhuk

Wie fokussiere ich das Levenhuk Guard 1500 Fernglas?

Zuerst stellen Sie den Augenabstand ein, indem Sie die Rohre bewegen, bis Sie ein einziges Bild sehen. Dann schließen Sie Ihr rechtes Auge und drehen Sie das zentrale Fokusrad, bis das linke Bild scharf ist. Als nächstes schließen Sie Ihr linkes Auge und drehen Sie den Dioptrieneinstellring (normalerweise am rechten Okular), bis das rechte Bild scharf ist. Schließlich verwenden Sie das zentrale Fokusrad für die allgemeine Fokussierung.

Wie reinige ich die Linsen richtig?

Verwenden Sie einen Blasebalg, um Staub zu entfernen, dann eine weiche Linsenreinigungsbürste. Bei Verschmutzungen geben Sie einen Tropfen Linsenreinigungslösung auf ein Mikrofasertuch und wischen Sie sanft in kreisenden Bewegungen. Vermeiden Sie Papiertücher oder raue Stoffe.

Sind diese Ferngläser wasserdicht und beschlagfrei?

Die Levenhuk Guard 1500 Ferngläser sind in der Regel stickstoffgefüllt und mit O-Ring abgedichtet, wodurch sie wasserdicht und beschlagfrei sind. Sie können Regen und kurzes Eintauchen standhalten, aber tauchen Sie sie nicht absichtlich ein.

Wie lang ist die Garantiezeit für das Guard 1500?

Levenhuk bietet eine lebenslange Garantie auf Ferngläser gegen Herstellungsfehler. Diese deckt Reparatur oder Austausch kostenlos ab. Sie deckt jedoch keine Schäden durch unsachgemäße Verwendung, Unfälle oder normalen Verschleiß ab.

Kann ich dieses Fernglas mit einer Brille verwenden?

Ja, das Guard 1500 hat verstellbare Augenmuscheln. Drehen Sie sie herunter, wenn Sie eine Brille tragen, um den richtigen Augenabstand und ein volles Sichtfeld zu erhalten. Der Augenabstand beträgt 17 mm und ist für die meisten Brillenträger geeignet.

Was sollte ich bei der Verwendung dieses Fernglases vermeiden?

Schauen Sie niemals direkt in die Sonne oder eine andere starke Lichtquelle, da dies zu dauerhaften Augenschäden führen kann. Vermeiden Sie auch extreme Temperaturen, Stöße oder korrosive Chemikalien.

Gibt es einen Stativadapter für dieses Modell?

Ja, das Guard 1500 hat ein zentrales Stativadaptergewinde (in der Regel 1/4-20). Sie können einen Standard-Stativadapter für Ferngläser erwerben, um es für stabilen Blick zu montieren.

Wie bewahre ich das Fernglas richtig auf?

Lagern Sie es an einem kühlen, trockenen Ort ohne direkte Sonneneinstrahlung. Lassen Sie die Linsenschutzkappen auf, um Staub zu vermeiden. Vermeiden Sie hohe Luftfeuchtigkeit oder extreme Temperaturen. Verwenden Sie die mitgelieferte Tragetasche für zusätzlichen Schutz.

Was bedeutet das Sichtfeld?

Das Sichtfeld ist die Breite des Bereichs, den Sie in einer Entfernung von 1000 Metern sehen können. Beim Guard 1500 beträgt es 113 Meter auf 1000 Meter. Ein größeres Sichtfeld erleichtert das Verfolgen sich bewegender Objekte.

Wie stelle ich die Dioptrie ein?

Der Dioptrieneinstellring befindet sich am rechten Okular. Nachdem Sie mit dem zentralen Rad fokussiert haben, schauen Sie mit beiden Augen geöffnet auf ein entferntes Objekt. Decken Sie das linke Objektiv ab und drehen Sie den Dioptrienring, bis das rechte Bild scharf ist. Dies gleicht Unterschiede zwischen Ihren Augen aus.

BEDIENUNGSANLEITUNG Guard 1500 Levenhuk

DE Bedienungsanleitung

ES Guía del usuario

DE Levenhuk Guard 1500/2500 Entfernungsmesser-Fernglas

Richten Sie das Instrument ohne Spezialfilter unter keinen Umständen direkt auf die Sonne, andere helle Lichtquellen oder Laserquellen. Es besteht die Gefahr DAUERHAFTER NETZHAUTSCHÄDEN und ERBLINDUNGSGEFAHR.

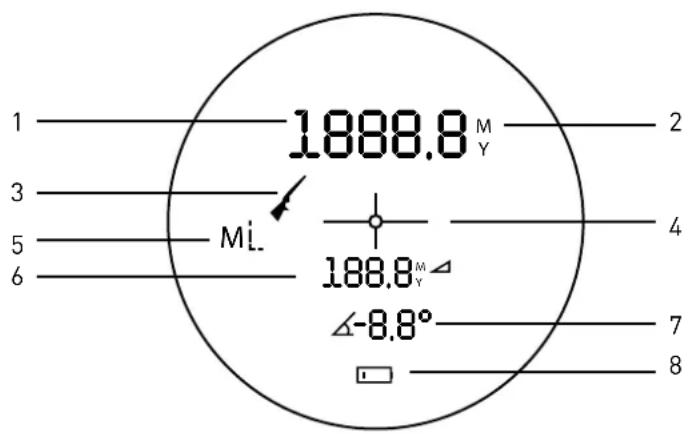

LCD-Display

1. Geradlinige Entfernung
2. Maßeinheiten
3. Symbol Jagdmodus
4. Mitte des Ziels
5. Symbol Messmodus
6. Horizontale Entfernung
7. Aktueller Winkelwert
8. Batteriestandsanzeige

Erste Schritte

• Öffnen Sie den Batteriefachdeckel und legen Sie die Batterie in das Batteriefach ein und achten Sie darauf, dass Sie die Batterie immer mit der negativen Seite zuerst einlegen. Schließen Sie den Deckel.
• Drücken Sie die POWER-Taste (Ein/aus), um das Gerät ein- oder auszuschalten.
• Drehen Sie das Fokussierrad, bis das Bild scharfgestellt ist.
• Drücken und halten Sie die MODE-Taste (Modus), um die Maßeinheiten zu wechseln. Drücken Sie kurz auf diese Taste, um zwischen den Modi zu wählen. Es sind drei Modi verfügbar: 1) Entfernungsmessungsmodus, 2) Modus Priorität des ersten Ziels, 3) Modus Priorität des entfernten Ziels.

Verwendung

Entfernungsmessmodus

Richten Sie das Gerät im Entfernungsmessungsmodus (Symbol MI auf dem Display) auf das gewünschte Ziel und drücken Sie die POWER-Taste (Ein/aus). Der Entfernungswert wird angezeigt (Abb. 1).

Halten Sie die POWER-Taste (Ein/aus) für eine kontinuierliche Messung gedrückt.

Hinweis: Der maximale Messbereich wird von den Wetterbedingungen sowie von den Dimensionen und dem Reflexionsvermögen des Zielobjekts beeinflusst.

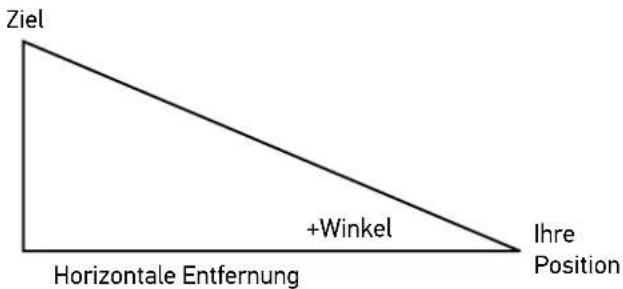

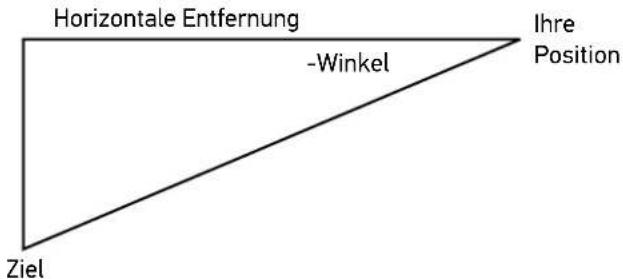

Funktion Horizontale Entfernung

Die horizontale Entfernung wird im Modus der ersten Zielpriorität (MF-Symbol auf dem Display) und im Modus der entfernten Zielpriorität (ML-Symbol auf dem Display) berechnet. Die Funktion der horizontalen Entfernung kann verwendet werden, wenn Ihre Position in Bezug auf das Ziel höher oder tiefer ist (Abb. 2).

Abbildung 2

Modus Priorität des ersten Ziels

Der Modus für die Priorität des ersten Ziels ist beim Golfspielen am hilfreichsten. In diesem Modus (MF-Symbol auf dem Display) sucht das Gerät nach dem nächstgelegenen Ziel, ignoriert dabei alle Ablenkungen im Hintergrund und zeigt die geradlinige Entfernung, die horizontale Entfernung und den aktuellen Winkelwert an (Abb. 3).

Hinweis: Wenn es mehr als ein Ziel gibt, wird das nächstgelegene angezeigt.

Modus Priorität des entfernten Ziels

Der Modus für die Priorität des entfernten Ziels ist beim Jagen am hilfreichsten. In diesem Modus (ML-Symbol auf dem Display) sucht das Gerät nach dem entferntesten Ziel, ignoriert dabei alle Ablenkungen im Vordergrund und zeigt die geradlinige Entfernung, die horizontale Entfernung und den aktuellen Winkelwert an (Abb. 4).

! Hinweis: Wenn es mehr als ein Ziel gibt, wird das entfernteste angezeigt.

Technische Daten

Vergrößerungsfaktor 8x

Messbereich 5–1500 m 5–2500 m

Objektivlinsen Durchmesser 42 mm

Sehfeld 6,8°

Nahfokus 4 m

Austrittspupille 5,2 mm

Augenabstand 16 mm

Umgebungstemperatur -10... +50 °C

Stromversorgung 1 Stk. CR123A-Batterie

Laserklasse Klasse I, 905 nm

Abmessungen 178,5x134,5x63 mm

Gewicht 869 g

Der Hersteller behält sich das Recht vor, ohne Vorankündigung Änderungen an der Produktpalette und den technischen Daten vorzunehmen.

Pflege und Wartung

Lesen Sie bitte die Sicherheitsanleitungen und das Benutzerhandbuch sorgfältig durch, bevor Sie dieses Gerät verwenden. Andernfalls könnten gefährliche Laserstrahlung und Stromschläge die Folge sein.

Dies ist ein Laserprodukt der Klasse I. Bitte schauen Sie zu NIEMALS mit ungeschützten Augen oder durch ein optisches Instrument direkt in den Strahl und richten Sie ihn nicht auf andere Personen. Entfernen Sie keine Sicherheitsetiketten. Richten Sie das Gerät nicht direkt auf die Sonne. Versuchen Sie nicht, das Instrument aus irgendwelchem Grund selbst zu zerlegen. Wenden Sie sich für Reparaturen oder zur Reinigung an ein spezialisiertes Servicecenter vor Ort. Schützen Sie das Instrument vor plötzlichen Stößen und übermäßiger mechanischer Krafteinwirkung. Verwenden Sie das Gerät nicht in einer explosionsgefährdeten Umgebung oder in der Nähe von entflammbaren Materialien. Lagern Sie das Instrument an einem trockenen, kühlen Ort. Verwenden Sie nur Zubehör und Ersatzteile für dieses Gerät, die den technischen Spezifikationen entsprechen. Versuchen Sie niemals, ein beschädigtes Gerät oder ein Gerät mit beschädigten elektrischen Teilen in Betrieb zu nehmen! Wenn ein Teil des Geräts oder des Akkus verschluckt wird, suchen Sie sofort einen Arzt auf.

Sicherheitshinweise zum Umgang mit Batterien

Immer die richtige, für den beabsichtigten Einsatz am besten geeignete Batteriegröße und -art erwerben. Stets alle Batterien gleichzeitig ersetzen. Alte und neue Batterien oder Batterien verschiedenen Typs nicht mischen. Batteriekontakte und Kontakte am Instrument vor Installation der Batterien reinigen. Beim Einlegen der Batterien auf korrekte Polung (+ und -) achten. Batterien entnehmen, wenn das Instrument für einen längeren Zeitraum nicht benutzt werden soll. Verbrauchte Batterien umgehend entnehmen. Batterien nicht kurzschließen, um Hitzeentwicklung, Auslaufen oder Explosionen zu vermeiden. Batterien dürfen nicht zum Wiederbeleben erwärmt werden. Batterien nicht öffnen. Instrumente nach Verwendung ausschalten. Batterien für Kinder unzugänglich aufbewahren, um Verschlucken, Ersticken und Vergiftungen zu vermeiden. Entsorgen Sie leere Batterien gemäß den einschlägigen Vorschriften.

Lebenslange internationale Garantie

Levenhuk garantiert für alle Teleskope, Mikroskope, Ferngläser und anderen optischen Erzeugnisse mit Ausnahme von Zubehör lebenslänglich die Freiheit von Material- und Herstellungsfehlern. Die lebenslange Garantie ist eine Garantie, die für die gesamte Lebensdauer des Produkts am Markt gilt. Für Levenhuk-Zubehör gewährleistet Levenhuk die Freiheit von Material- und Herstellungsfehlern innerhalb von zwei Jahren ab Kaufdatum. Produkte oder Teile davon, bei denen im Rahmen einer Prüfung durch Levenhuk ein Material- oder Herstellungsfehler festgestellt wird, werden von Levenhuk repariert oder ausgetauscht. Voraussetzung für die Verpflichtung von Levenhuk zu Reparatur oder Austausch eines Produkts ist, dass dieses zusammen mit einem für Levenhuk ausreichenden Kaufbeleg an Levenhuk zurückgesendet wird.

Weitere Einzelheiten entnehmen Sie bitte unserer Website: www.levenhuk.de/garantie

Bei Problemen mit der Garantie, oder wenn Sie Unterstützung bei der Verwendung Ihres Produkts benötigen, wenden Sie sich an die lokale Levenhuk-Niederlassung.
