| Druh výrobku | Inteligentní nabíječka baterií |
| Značka | NOCO |
| Model | Genius 5 |
| Kompatibilní napětí | 6 V a 12 V |
| Kompatibilní typy baterií | Olověné (mokré, gel, MF, CA, EFB, AGM, vápník) a lithiové (LiFePO4 s BMS) |
| Nabíjecí proud | 5 A (max) |
| Výstupní výkon | 75 W max |
| Napájení | 100-240 V AC, 50-60 Hz |
| Maximální kapacita baterie | 120 Ah |
| Rozměry (D x Š x V) | 11,7 x 7,4 x 4,8 cm |
| Hmotnost | 590 g (přibližně 1,5 lb) |
| Stupeň krytí | IP65 (odolný proti prachu a stříkající vodě) |
| Režimy nabíjení | 7 režimů: Pohotovostní, 12 V, 12 V AGM, 12 V Lithiový, 6 V, Oprava, Nucený |
| Bezpečnostní funkce | Ochrana proti přepólování, detekce vadné baterie, ochrana proti přepětí, teplotní kompenzace |
| Údržba | Čistit měkkým, nepouštějícím vlákna hadříkem, před čištěním odpojit |
| Záruka | 3 roky omezená |
| Příslušenství v ceně | Svorky baterie, očkové konektory, napájecí kabel |
| Opravitelnost | Nepokoušejte se sami opravovat, kontaktujte NOCO |
| Provozní teplota | -20 °C až +40 °C |
| Aplikace | Vozidla, lodě, motocykly, rekreační zařízení |
Často kladené otázky - Genius 5 NOCO
Dotazy uživatelů ohledně Genius 5 NOCO
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Nabíječka baterií ve formátu PDF zdarma! Najděte svůj návod Genius 5 - NOCO a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. Genius 5 značky NOCO.
NÁVOD K OBSLUZE Genius 5 NOCO
Uživatelská příručka a záruční list
PŘEČTĚTE SI A SNAŽTE SE POROZUMĚT VŠEM INFORMACÍM TÝKAJÍCÍM SE BEZPEČNOSTI PŘEDTÍM, NEŽ ZAČNETE POUŽÍVAT TENTO VÝROBEK. Nedodržení těchto pokynů může mít za následek ÚRAZ ELEKTRICKÝM PROUDEM, VÝBUCH, POŽÁR, což může vyústit ve VÁŽNÉ PORANĚNÍ, SMRT nebo ŠKODÁM NA MAJETKU.
Úraz elektrickým proudem. Výrobek je elektrickým zařízením, které může způsobit šok a vážné poranění. Neodřezávejte napájeci kabely. Neponorujte do vody nebo nenamáčejte.
Výbuch. Nekontrolované, nekompatibilní nebo poškozené akumulátory mohou při použití s tímto výrobkem výbouchnout. Nenechávejte výrobek při používání bez dozoru. Nepokoušejte se rychle nastartovat poničený nebo zmrzlý akumulátor. Používejte výrobek pouze s akumulátory doporučeného napětí. Používejte výrobek v dobře větraných prostorách.
Oheň. Výrobek je elektrickým zařízením, které produkuje teplo a může způsobit popáleniny. Nezakrývejte výrobek. Při používání výrobku nekuřte nebo nepoužívejte žádný zdroj elektrických jisker nebo ohně. Udržujte výrobek mimo dosah hořlavých látek.
Poranění očí. Při používání výrobku používejte ochranu očí. Akumulátory mohou vybouchnout a způsobit vznik odlétávajících částeček. Kyselina z akumulátoru může způsobit podráždění očí a kůže. V případě kontaminace očí nebo kůže opláchněte postižené místo čistou tekoucí vodou a okamžitě kontaktujte centrum kontroly otrav.
Výbušné plyny. Práce v blízkosti olověného akumulátoru je nebezpečná. Během běžného používání vytvářejí akumulátory výbušné plyny. Abyste snížili riziko výbuchu akumulátoru, řídte se všemi bezpečnostními pokyny a těmi pokyny, které byly vydány výrobcem akumulátoru a výrobcem jakéhokoli zařizení, které je určeno k použití v blízkosti baterie. Prostudujte si varovné štítky umistěné na těchto produktech a na motoru.
čeština
Více informací a podpory naleznete na:
www.no.co/support
Důležitá bezpečnostní varování
O Genius5. NOCO Genius5 představuje jednu z nejinovativnějších a nejpokročilejších technologií na trhu, díky které je každé nabíjení snadné a jednoduché. Je to zcela jistě nejbezpečnější a nejvýkonnější nabíječka, kterou použijete. Nabíječka Genius5 je navržena pro nabíjení všech typů 6V a 12V olověných baterií, včetně lithiové (LiFePO4), Wet (zaplavené), Gelové, MF (bezúdržbové), CA (Kalcium), EFB (zaplavené s pokročilou technologií), a AGM (absorpční skleněná deska) baterie. Je vhodná pro nabíjení baterií kapacity až 120 Ampérhodin a pro udržování baterií všech velikostí. Začináme Před použitím nabíječky si pozorně prostudujte specifická bezpečnostní opatření výrobce baterie a informace o doporučených hodnotách pro nabíjení baterie. Před nabíjením si nezapomeňte ověřit napěti a chemické složení baterie podle informací uvedených v návodu výrobce. Montáž. Je důležité mít na zřeteli vzdálenost k baterii. Délka stejnosměrného kabelu od nabíječky s bateriovými svorkami nebo očkovými koncovkami je přibližně 1973,6 mm (77,7 palců). Je zapotřebí ponechat vůli 304 mm (12 palců) pro průvěs mezi spoji. Osobní opatření. Používejte výrobek pouze k tomu, k čemu byl vyroben. Někdo by se měl pohybovat v dosahu vašeho hlasu nebo dostatečně blízko na to, aby vám příšel v případě pohotovosti na pomoc. Pro případ kontaminace kyselinou z akumulátoru mějte vždy po ruce zásobu čistě vody a mýdlo. Při práci v blízkosti akumulátoru noste kompletní ochranu očí a ochranný oděv. Vždy po manipulaci s akumulátorem a souvisejícimi materiály si umyjte ruce. Nemanipulujte při práci s akumulátorem a ani nenoste kovové objekty včetně: nářadí, hodinek a šperků. Pokud by kov spadl na baterii, může způsobit jiskření nebo zkrat, který může mít za následek poranění elektrickům proudem, požár, výbuch, který může způsobit zranění, smrt nebo škodu na majetku. Nezletili. Pokud byl tento výrobek „Kupujícím” pořízen pro použití nezletilou osobou, kupující dospělý souhlasí s tím, že nezletilému před použitím akumulátoru poskytne podrobné pokyny. Pokud tak neučíní, nese výhradní odpovědnost „kupujícího“, který souhlasí s tím, že odškodní společnost NOCO za jakékoliv neúmyslné použití nebo zneužití výrobku nezletilou osobou. Nebezpeči udušení. Příslušenství může pro děti představovat nebezpeči udušení. Nenechávejte děti s výrobkem nebo jakýmkoli příslušenstvím bez dozoru. Tento výrobek není hračka. Manipulace. Manipulujte s výrobkem šetrně. Výrobek může být poškozen nebo může dojít k jeho narušení. Nepoužívejte poškozený výrobek včetně, ale ne omezeno na, prasklin na krytu nebo poničených kabelů. Nepoužívejte výrobek s poškozeným napájecím kabelem. Vlhkost a kapaliny mohou poškodit výrobek. Nemanipulujte s výrobkem nebo veškerými elektrickými součástkami blízko jakékoli kapaliny. Skladujte a používejte výrobek na suchých místech. Nepoužívejte výrobek, pokud dojde k jeho namočení. Pokud je výrobek právě používán a dojde k jeho namočení, odpojte jej od akumulátoru a okamžitě přestaňte výrobek používat. Nevypojujte výrobek vytahováním kabelů. Úpravy. Nepokoušejte se změnit, upravovat nebo opravovat žádnou část tohoto výrobku. Rozebírání výrobku může způsobit poranění, smrt nebo škodu na majetku. Pokud dojde k poškození výrobku, pokud špatně funguje nebo přijde do kontaktu s jakoukoli tekutinou, přerušte používání a kontaktujte společnost NOCO. Jakékoli úpravy výrobku zruší vaší záruku. Příslušenství. Tento výrobek je schválen pouze pro použití s příslušenstvím od společnosti NOCO. Společnost NOCO nezodpovídá za bezpečnost uživatele nebo poškození výrobku v případě použití jiných příslušenství než těch, které byly schváleny společnostní NOCO. Umístění. Nedovolte, aby kyselina z baterie přišla do kontaktu s výrobkem. Nepoužívejte výrobek v uzavřených prostorách nebo prostorách s omezeným větráním. Nenasazujte baterii na vrchní část výrobku. Umístěte kabelové vodiče tak, aby nedošlo k náhodnému poškození pohybem částí vozidla (včetně částí kapoty a dveři), přesouváním částí motoru (včetně lopatek ventilátoru, řemenů a řemenic) nebo toho, co by mohlo znamenat nebezpeči, které by mohlo způsobit zranění nebo smrt. Provozní teplota Tento výrobek je určen k používání v prostředí s teplotou v rozsahu od -20 °C a 40 °C (-4 °F a 104 °F). Výrobek nepoužívejte při teplotách mimo tento rozsah. Nenabíjejte zamrzlé baterie. Výrobek prestaňte okamžitě používát, pokud se baterie začne nadměrně zahřivat. Skladování Výrobek nepoužívejte ani neskladujte na místech s vysokými koncentracemi prachu nebo jiných částic přenášených vzduchem. Výrobek pokládejte na rovné a bezpečné povrchy, na kterých nehrozí nebezpeči jeho pádu. Výrobek skladujte na suchém místě. Skladujte při teplotách od -20 °C do
25 °C (průměrný rozsah teplot v motorovém prostoru). Nikdy nepřekračujte 80 °C za žádných podmínek. Kompatibilita Tento výrobek lze používat pouze pro 6V a 12V olovené baterie, baterie typu AGM a lithiové baterie. Výrobek nepoužívejte pro žádné jiné typy baterií. Nabíjení baterií s odlišným chemickým složením může vést ke zranění, smrtí nebo újmě na majetku. Před nabítím takovéto baterie se nejdříve obraťte na jejího výrobce. Zdravotnické prostředky Výrobek nepoužívejte k nabíjení kardiostimulátorů ani jiných zdravotnických prostředků. Výrobek může vyzařovat elektromagnetická pole. Výrobek může obsahovat magnetické součásti, které mohou mít nežádoucí vliv na činnost kardiostimulátorů, defribilátorů a jiných zdravotnických prostředků. Tato elektromagnetická pole mít rušivé účinky na funkcí kardiostimulátorů a jiných zdravotnických prostředků. Pokud používáte jakýkoliv zdravotnický prostředek, pak se před prací s nabíječkou poradťe se svým lékařem. Pokud máte podezření, že tento výrobek má rušivý vliv na zdravotnický prostředek, výrobek okamžitě přestaňte používat a poradťe se se svým lékařem. Čištění. Před každou údržbou nebo čištěním vypněte zařízení. Pokud je výrobek v kontaktu s kapalinou nebo jiným typem kontaminantu, ihned jej očistěte a usušte. Používejte měkkou látku, která nepouští vlákna (mikrovlákna). Zabraňte vniknutí vlhkosti do otvorů. Prostředí s rizikem výbuchu. Všímejte si všech varování a pokynů. Nepoužívejte výrobek v žádném prostředí s potenciálně výbušnou atmosférou, včetně oblastí s palivem nebo oblastí, které obsahují chemikálie nebo částice, jako jsou zrna, prach nebo prach z různých kovů. Aktivity s vážným důsledkem. Tento výrobek není určen pro použití tam, kde selhání výrobku může vést k poranění, smrtí nebo vážnému poškození životního prostředí. Rušivý vliv rádiových vln. Výrobek je navržen, zkoušen a vyroben tak, aby vyhovoval předpisům upravujícím emise vysokofrekvenčních kmitočtů. Takové emise z výrobku mohou negativně ovlivnit provoz jiných elektronických zařízení a způsobit jejich poruchu. Číslo modelu: Genius5. Toto zařízení vyhovuje části 15 pravidel FCC. Provoz podléhá následujícím dvěma podmínkám: (1) toto zařízení nesmí způsobovat škodlivé rušení a (2) toto zařízení musí být schopno akceptovat jakákoli přijatá rušení, včetně rušení, která mohou způsobit nežádoucí provoz. POZNÁMKA: Toto zařízení bylo testováno a bylo zjištěno, že podle části 15 pravidel FCC splňuje limity pro digitální zařízení třidy A. Tyto limity jsou navrženy tak, aby poskytovaly přiměřenou ochranu proti škodlivému rušení při provozu zařízení v komerčním prostředí. Toto zařízení generuje, používá a může vyzařovat vysokofrekvenční energii a pokud není instalováno a používáno v souladu s návodem k použití, může způsobit škodlivé rušení rádiové komunikace. Provoz tohoto zařízení v obytné zóně pravděpodobně způsobí škodlivé rušení, v takovém případě bude uživatel muset opravit rušení na vlastní náklady.
Jak zařízení používat
Režimy nabíjení
Nabiječka GENIUS5 má sedm (7) režimů: Pohotovostní, 12V, 12V AGM, 12V LITHIUM, 6V, REPAIR a FORCE. Některé nabijecí režimy je třeba stisknout a přidržet po dobu tří (3) až pěti (5) sekund, aby se aktivovaly. Tyto režimy „Stisknout a přidržet“ jsou pokročilé nabijecí režimy, kterým před navolením musíte věnovat maximální pozornost. Je důležité, abyste chápali rozdíly mezi jednotlivými režimy a účel, k jakému je každý z nich určen. Nabiječku nepoužívejte, dokud si neověříte správnost nabijecího režimu pro vaši baterii. Následuje stručný popis:
Režim Vysvětlehí
(Špičkové napětí měřené při 25°C, výkon intenzity proudu je skupinová intenzita proudu při teplotě nad 0°C)
| Standby | V pohotovostním režimu nabíječka nenabíjí ani do baterie nepřivádí žádný elektrický proud. V této lázi je aktivní režim úspory energie, při kterém dochází pouze k mikroskopickému odběru elektrického proudu ze sitě. V pohotovostním režimu je aktivní sběrnice CAN. V pohotovostním režimu svítí oranžová LED kontrolka.Bez napájení |
| 12V | Pro nabíjení 12voltových baterií s mokrými články, gelovými články, články se zvýšeným zaplavením, bezúdržbovými články a kalciovými články. Po nastavení se rozsvítí 12 V bílá LED.14,5 V | 5 A | Baterie do 120 Ah |
| 12VAGM | K nabíjení 12voltových baterií typu AGM. Po nastavení se rozsvítí 12 V AGM bílá LED.14,8 V | 5 A | Baterie do 120 Ah |
| 12VLITHIUM | Pro nabíjení 12voltové lithium-iontové baterie, včetně lithia- železa- fosfátu. Po zvolení tohoto režimu se rozsvítí modrá lithiová LED 12 V. Pro použití výhradně se systémem správy baterie (BMS).14,6 V | 5 A | Baterie do 120 Ah |
| 6VStisknout a držet(3 vteřiny) | K nabíjení 6voltových baterií s mokrými články, gelovými články, články se zvýšeným zaplavením, bezúdržbovými články a kalciovými články. Po nastavení se rozsvítí 6 V bílá LED.7,25 V | 5 A | Baterie do 120 Ah |
| Režim Force[Stisknout a držet po dobu 5 vteřin] | Pro nabíjení baterií s napětím nižším než 1 V. Pro vstup do výkonného režimu stiskněte a držte pět (5) vteřin. Zvolený nabijecí režim bude poté pracovat po dobu pěti (5) minut ve výkonném režim, poté se vrátí do standardního nabíjení ve vybraném režimu.5 A | Pro baterie do 120 Ah |
| 12VREPAIR | Pokročilý režim pro regeneraci baterie určený k opravám a skladování starých, nečinných, poškozených, baterií s rozvrstveným elektrolytem nebo sulfátovaných baterií. Po navolení se rozsvítí a blikne červená LED kontrolka.Přizpůsobení proudu až do 16,5 V.Z režimu standby stiskněte a držte 3 vteřiny se svorkami připojenými k baterií[ |
Použití režimu 6V. [Stisknout a držet po dobu 3 vteřin]
6V nabíjecí režim je určen pouze pro 6voltové olověné baterie, mezi které patří baterie s mokrými články, gelovými články, články se zvýšeným zaplavením, bezúdržbovými články a kalciovými články. K aktivaci 6V nabíjecího režimu stiskněte a přidržte na dobu tří (3) sekund. Před použitím tohoto režimu se obraťte na výrobce baterie.
Použití režimu 12V Lithium.
Nabíjecí režim 12V Lithium je určen pouze pro 12voltové lithium iontové baterie včetně lithium-železo-fosfátových baterií.
UPOZORNÉNÍ, PŘI POUŽIVÁNÍ TOHOTO REŽIMU BUĐTE MIMOŘÁDNĚ OPATRNÍ. TENTO REŽIM BY SE MĚL POUŽÍVAT POUZE U 12VOLTOVÝCH LITHIOVÝCH BATERII, KTERÉ MAJÍ VESTAVENÝ SYSTĚM SPRÁVÝ BATERIE (BMS). LITHIUM-IONTOVĚ BATERIE JSOU VYROBENÉ A NAVRŽENÉ ODLIŠNĚ, NĚKTERÉ MAJÍ A NĚKTERÉ NEMAJÍ SYSTĚM SPRÁVÝ BATERIE (BMS). NEŽ ZAČNETE NABIJET, KONZULTUJTE VYROBCE LITHIOVÝCH BATERII A ZEPTEJTE SE NA DOPORUČENÝ VÝKON NABIJENÍ A NABIJECÍ NAPETI. NĚKTERÉ LITHIUM-IONTOVĚ BATERIE MOHOU BYT NESTABILNÍ A NEVHDNĚ PRO NABIJENÍ.
Režim Force [Stisknout a držet po dobu 5 vteřin]
Ve výkonném režimu lže, aby nabíječka začala manuálně nabíjet, když je napětí připojené baterie příliš nízké, aby jej bylo možné detekovat. Pokud je napětí baterie příliš malé na to, aby jej nabíječka detekovala, stiskněte a držte tlačitko režimu na 5 vteřin, čímž se aktivuje výkonný režim, poté vyberte vhodný režim. Všechny režimy, jež jsou k dispozici, bilkají. Poté, co vyberete nabíjecí režim, se budou střídat LED režimu nabíjení a LED nabíjení, což indikuje aktivní výkonný režim. Po pěti (5) minutách se nabíječka vrátí normálního nabíjecího provozu a znovu se aktivuje detekce nízkého napětí.
UPOZORNĚNÍ. PŘI POUŽIVÁNÍ TOHOTO REŽIMU BUĐTE MIMOŘÁDNĚ OPATRINÍ. VÝKONNÝ REŽIM DEAKTIVUJE BEZPEČNOSTNÍ FUNKCE A NA KONEKTORECH JE PŘÍTOMNÁ ELEKTRINA. UJISTETE SE, ŽE VŠECHNA SPOJEŇI JSOU VYTVOŘENA PREDTIM, NEŽ VSTOUPITE DO VÝKONNÉHO REŽIMU A NEDOTYKEJTE SE NAVZAJEM SPOJŮ. RIZIKO JISKŘENÍ, OHNĚ, VYBUCHU, POŠKOŽENÍ MAJETKU, ZRANĚNÍ A SMRTI.
Použití režimu 12V Repair. [Z režimu standby stiskněte a držte 3 vteriny se svorkami připojenými k baterii]
12V Repair je pokročilý režim pro regeneraci baterie určený k opravám a skladování starých, nečinných, poškozených, baterii s rozvrstveným elektrolytem nebo sulfátovaných baterii. Ne všechny baterie je možné regenerovat. Baterie, které jsou uchovávány při nízkém napětí a nejsou nikdy plně nabity, maji tendenci k poškození. Mezi nejběžnější problémy s bateriemi patří jejich sulfatace a rozvrstvení elektrolytu. Sulfatace baterií a rozvrstvení jejich elektrolytu způsobí umělé zvýšení napětí naprázdno, takže baterie se jeví jako plně nabitá, ale ve skutečnosti má nízkou kapacitu. K odstranění takovýchto problémů zkuste použít režim 12V Repair. K dosažení optimálního výsledku 12V baterii nechte nejdříve projít celým cyklem nabíjení až do úplného nabití, a pak teprve použijte tento režim. Dokončení cyklu 12V Repair může trvat až čtyří (4) hodiny. Uroveň sulfatace akumulátoru bude rozhodující pro velikost napětí přiváděného do akumulátoru (až 16,5 V). Nabíječka následně přejde do pohotovostního režimu.
UPOZORNĚNÍ. TENTO REŽIM UŽÍVEJTE OBEZŘETNĚ. TENTO REŽIM JE URČEN POUZE PRO 12VOLTOVÉ OLOVĚNÉ BATERIE. TENTO REŽIM MŮŽE VÉST K VYSOKÉMU NABÍJECÍMU NAPĚTÍ A MŮŽE ZPŮSOBIT ZTRÁTU VODY V MÓKRÝCH (ZAPLAVENÝCH) AKUMULÁTORECH. UPOZORŇUJEME, ŽE NĚKTERÉ BATERIE MOHOU BÝT CITLIVÉ NA VYSOKÉ NABÍJECÍ NAPĚTÍ. ABYSTE MINIMALIZOVALI RIZIKO POSKOZENÍ ELEKTRONIKY, PŘED POUŽITÍM TOHOTO REŽIMU BATERII ODPOJTE.
Připojení k baterii
Zaštrčku nabílečky nepřipojujte do slťové zásuvky, dokud neprovedete všechna ostatní zapojení. Zjistěte správnou polaritu vývodů baterie. Neprovádějte žádné propojení na karburátor, palivová potrubí nebo díly z tenkého plechu. Niže uvedené pokyny platí pro systémy se záporným uzemněním (nejčastější). Pokud vaše vozidlo používá systém s kladným uzemněním, postupujte v opačném sledu zúvý uvedených kroků.
1.) Připojte kladný (červený) připojovací konektor s okem na kladný (POS,P,+) vývod baterie.
2.) Připojte záporný (černý) připojovací konektor s okem na záporný (NEG,N,-) vývod baterie.
3.) Připojte nabíječku baterií do vhodné sítové zásuvky. Při provádění tohoto připojení nebudťe obráceni směrem k baterii.
4.) Při odpojování odpojte svorky v opačném pořadí tak, že odstraníte nejdříve negativní svorku (nebo pozitivní v připadě pozitivního zemnicího systému).
Zahájení nabíjení
1.) Ověřte napětí a chemické složení baterie.
2.) Zkontrolujte správné zapojení akumulátorových svorek nebo připojovacích konektorů s okem a zapojení síťové zástrčky do síťové zásuvky.
3.) [První použití] Nabiječka bude v pohotovostním režimu signalizovaném oranžovou LED kontrolkou. V pohotovostním režimu nabiječka nepřivádi žádný elektrický proud.
4.) Stisknutim tlačitka režimu navolte příslušný režim nabíjení (stiskněte a přidržte na tři sekundy, abyste navolili režim pokročilého nabíjení) odpovídající napětí a chemickému složení vaší baterie.
5.) LED kontrolka režimu se rozsvití u vybraného režimu nabijení a LED kontrolky nabijení budou svítit (v závislosti na stavu zdraví baterie) signalizující, že proces nabijení byl spuštěn.
6.) Nyní můžete nabiječku nechat trvale připojenou k baterii a zajistit tak udržovací nabíjení.
Auto-pamět: Nabíječka má vestavěnou automatickou paměť a po připojení se vrátí do režimu, ve kterém nabíjela naposledy. Abyste změnili režim po prvním použití, stiskněte tlačítko režimu.
Doba nabíjení.
Doba nabíjení.
Odhadovaná doba pro nabití baterie je zobrazena níže. Mezi faktory, které zásadním způsobem ovlivňují dobu nabíjení, patří kapacita baterie (Ah) a hloubka jejího vybití označovaná jako „DOD“. Doba nabíjení vychází z průměrné hloubky vybití baterie do okamžiku jejího plného nabití a má pouze informativní charakter. Skutečná hodnota se může lišit v závislosti na stavu baterie. Doba pro nabití normálně vybité baterie vychází z 50% DOD. Dobu nabíjení ovlivňuje také teplota. Genius5 disponuje funkcí tepelné kompenzace, která automaticky upravuje nabíjecí profily na maximální nabíjecí výkon.
Kapacita baterie Přibližná doba do nabití v hodinách
| 6V 12VAh (ampérhodina) | ||
| 20 | 3.0 | 3.0 |
| 40 | 6.0 | 6.0 |
| 80 | 12.0 | 12.0 |
| 100 | 15.0 | 15.0 |
| 120 | 18.0 | 18.0 |
Popis LED kontrolek nabíjení.
LED kontrolka Význam
| 25% Červená LED kontrolka |  | Trvale svíticí zelená LED kontrolka |
| 50% Červená LED kontrolka |  | Když je baterie nabita na méně než 50 % své maximální kapacity, bude pomalu blikat LED kontrolka 50% úrovně nabití. Když je baterie nabita na 50 %, LED kontrolka stavu nabití bude svítit trvale. |
| 75% Oranžová LED kontrolka |  | Když je baterie nabita na méně než 75 % své maximální kapacity, bude pomalu blikat LED kontrolka 75% úrovně nabití. Když je baterie nabita na 75 %, LED kontrolka stavu nabití bude svítit trvale. |
| 100% Zelená LED kontrolka |  | Blikající zelená LED kontrolka - Skupinové nabijení kompletní, s optimalizací baterie pro rozšířenou životnost.Trvale svíticí zelená LED kontrolka - Když je baterie nabita na 100 % své kapacity, bude trvale svítit zelená LED kontrolka. |
| Údržba Zelená LED kontrolka |  | Poté, co je baterie kompletně nabitá, nabíječka dále monitoruje baterii, a udělá navazující údržbu a optimalizaci. Během tohoto cyklu bude pomalu blikat LED 100% nabití „on“ a „off“. Nabíječku lze nechat připojenou na baterii nepřetržitě. |
Chyba vysvětlení LED.
Chybné podmínky budou ukázány těmito LED.
LED kontrolka Příčina/řešení
 | Trvale svíticí | Nabíječka je v pohotovostním režimu, nebo má baterie natolik nízké napětí, že jej nabíječka nedokáže detekovat. | |
 | Trvale svíticí | Napětí baterie je příliš nízké pro zvolený režim nabíjení. Zkontrolujte baterii a režim nabíjení. | |
 | Trvale svíticí | Možný zkrat baterie / baterie neudrží nabitou energii. Baterii nechte zkontrolovat kvalifikovaným odborníkem. | |
 | Trvale svíticí | Obrácená polarita. Změňle polaritu připojení na baterii. | |
| V |  | Blikající | Vnitřní teplota nabíječky je příliš vysoká / nabíječka začně znovu nabíjet, až interní teplota poklesne.Teplota okoli nabíječky je příliš nízká / nabíječka začne znovu nabíjet, až se okolní teplota zvýši. |

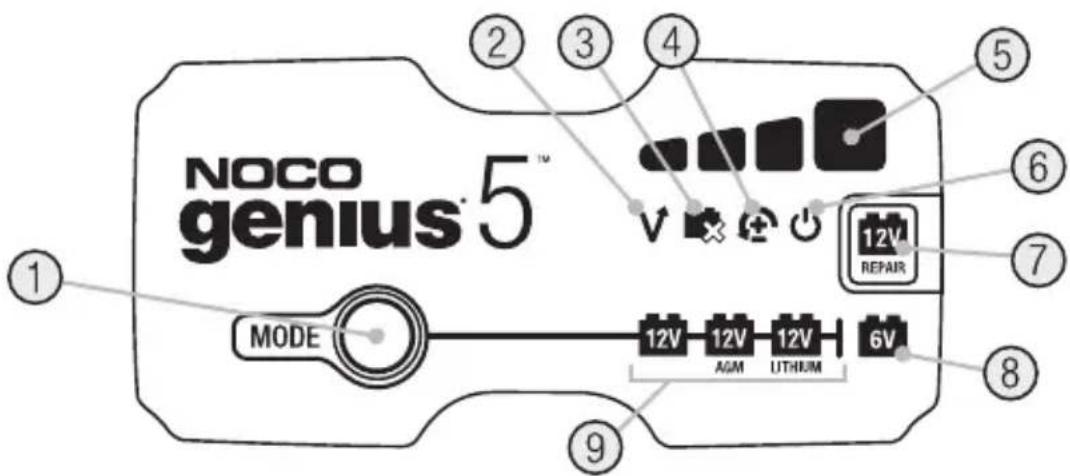

1.) Tlačítko režimu Opakovaným stisknutím přepínejte mezi jednotlivými režimy nabíjení.
2.) LED kontrolka chyby přepětí Svítí trvale červeně; napětí baterie je nad ochranným napětím.
3.) LED kontrolka vadné baterie Svítí trvale červeně, když připojená baterie neudrží nabitou energii.
4.) LED kontrolka obrácené polarity Svítí trvale červeně, pokud je zjištěna obrácená polarita.
5.) LED kontrolka nabíjení Udává stav nabití připojené baterie / připojených baterií.
6.) LED kontrolka pohotovostního režimu Svítí, když je nabíječka v pohotovostním režimu, kdy nabíječka nenabíjí ani do baterie nepřivádí žádný elektrický proud.
7.) LED kontrolka režimu Repair Po navolení se rozsvítí a blikne červená LED kontrolka.
8.) LED kontrolka režimu „Stisknout a přidržet“ Tlačítko pro přepínání režimů musí být stisknuto a přidrženo po dobu 3 sekund.
9.) LED kontrolka režimu Signalizuje aktuální režim, ve kterém se nabiječka nachází. Stisknutím tlačítka MODE můžete přepínat mezi jednotlivými režimy.
Technické specifikace
Vstupní střídavé napětí: 100–240 VAC, 50–60Hz
Výstupní napětí: Max. 75 W
Nabíjecí napětí: různé
Nabíjecí proud: 5A (12 V), 5A (6 V)
Detekce nízkého napětí: 1V (12V), 1V (6V)
Odběr zpětného proudu: < 0,5 mA
Teplota prostředí: -20 °C až +40 °C
Typ baterii: 6V, 12V
Chemické složení baterií: mokré, gelové, MF, CA, EFB, AGM, kalciové, Lithium
Kapacita baterií: 120 Ah max., lze použít k údržbě baterií libovolné kapacity
Stupeň krytí: IP65
Chlazení: Přirozená konvekce
Rozměry (D × Š × V): 11.7 x 7.4 x 4.8 cm
Hmotnost: 1,5 lb
Omezená záruka společnosti NOCO na tří (3) roky.
DÜLEŽIĆE: POUŽIVÁNÍM TOHOTO VÝROBKU SOUHLASITE S PODMÍNKAMI TRÍLETÉ (3) OMEZENÉ ZÁRUKY, SPOLEČNOSTI NOÇO (DÁLE JEN „ZÁRUKA”), JAK JE UVEDENO NÍZE. NEPOUZIVEJTE VYROBEK, DOKUD SE NESEZNAMITE S PODMÍNKAMI ZÁRUKY. POKÚD S PODMÍNKAMI ZÁRUKY NESOUHLASITE, VYROBEK NEPOUZIVEJTE A VRATTE JEJ.
TATO ZÁRUKA VÁM DÁVÁ KONKRÉTNÍ ZÁKONNÁ PRÁVA, A MŮŽETE MÍT DALŠÍ PRÁVA, KTERÁ SE LIŠÍ V ZÁVISLOSTI NA STÁTU, ZEMI NEBO PROVINCII. KROMĚ PŘÍPADŮ POVOLENYCH ZÁKONEM SPOLECNOST NOCO NEVYLUCUJE, NEOMEZUJE ANI NEPOZASTAVUJE JINA PRÁVA, KTERÁ MUZETE MIT, VCETNĚ TECH, KTERÁ MOHOU VYPLÝVAT Z NEDODRŽENÍ KUPNÍ SMLOUVY. PRO ÚPLNÉ POCHOPENÍ VAŠICH PRÁV BYSTE SE MĚLI SEZNÁMIT SE ZÁKONY VAŠEHO STÁTU, ZEMĚ NEBO PROVINCIE.
V ROZSAHU POVOLENÉM ZÁKONEM JSOU TATO ZÁRUKA A UVEDENÉ OPRAVNÉ PROSTŘEDKY VÝHRADNÍ A NAHRAZUJÍ VŠECHNY OSTATNÍ ZÁRUKY, OPRAVNÉ PROSTŘEDKY A PODMÍNKY, AŤ UŽ ÚSTNÍ, PÍSEMNÉ, ZÁKONNÉ, VÝSLOVNÉ NEBO PŘEDPOKLÁDANÉ. SPOLEČNOST NOCO SE V ROZSAHU POVOLENÉM ZÁKONEM ZŘÍKÁ VŠECH
ZÁKONNÝCH A PŘEDPOKLÁDANÝCH ZÁRUK, MIMO JINÉ VČETNĚ ZÁRUK PRODEJNOSTI A VHODNOSTI PRO URČITY ÚČEL A ZÁRUK PROTI SKRYTÝM NEBO LATĚNTNÍM VADAM. POKUD TAKOVE ZÁRUKY NELZE ODMITNOUT, SPOLEČNOST NOCO OMEZUJE DOBU TRVÁNÍ A PROSTŘEDKY NÁPRAVY TĚCHTO ZÁRUK NA DOBU TRVÁNÍ TETO VÝSLOVNÉ ZÁRUKY A PODLE VOLBY SPOLEČNOSTI NOCO NA OPRAVU NEBO VÝMĚNU NÍŽE POPSANÝCH VÝROBKŮ. NĚKTERÉ STÁTY, ZEMĚ A PROVINCIE NEUMOŽNUJÍ OMEZENÍ DOBY TRVÁNÍ PŘEDPOKLÁDANĚ ZÁRUKY NEBO PODMINKY, TAKŽE VÝSE POPSANĚ OMEZENÍ SE NA VÁS NEMUSÍ VZTAHÓVAT.
Společnost NOCO poskytuje záruku na výrobky značky NOCO obsažené v originálním balení („výrobek NOCO“) na vady materiálu a zpracování při běžném používání v souladu se zveřejněnými pokyny společnosti NOCO po dobu TRI (3) LET od data původního maloobchodního nákupu nebo data dodání koncovému uživateli („záruční doba“). Zveřejněné pokyny společnosti NOCO zahmují mimo jiné informace obsažené, v tépo záruce, technické specifikace a uživatelské příručky. V NĚKTERÝCH STÁTECH, ZEMÍCH NEBO PROVÍNCIICH MOHOU MISTNI ZÁKONY STANOVIT DELSI ZÁRUCNÍ LHUTY. Výhody omezené záruky jsou proto určeny k doplnění, nikoli k nahrazení práv poskytovaných zákony na ochranu spotřebitele.
ODPOVĚDNOST SPOLEČNOSTI NOCO JE OMEZENA NA VÝMĚNU NEBO OPRAVU. SPOLEČNOST NOCO NEODPOVÍDÁ ZA ŽÁDNÉ ZVLÁŠTNÍ, NÁHODNÉ, NÁSLEDNÉ NEBO EXEMPLÁRNI ŠKODY VZNIKLÉ V DŮSLEDKU PORUŠENÍ ZÁRUKY NEBO PODMÍNEK NEBO NA ZÁKLADĚ JAKÉKOLI JINÉ PRÁVNÍ TEORIE, MIMO JINÉ VČETNĚ UŠLÉHO ZISKU, UŠLÉHO PŘÍJMU, UŠLÉHO PODNIKÁNÍ, ŠKODY NA MAJETKU, ÚJMY NA ZDRAVÍ NEBO JAKÉKOLI NEPRÍMĚ NEBO NÁSLEDNÉ ZTRATY NEBO ŠKODY.
Tato záruka je nepřenosná a nevztahuje se na balné a dopravné při vrácení. Tato záruka se nevztahuje: (a) na poškození způsobené nehodou, zneužitím, nesprávným použitím, požárem, kontaktem s kapalinou nebo jinou vnější přičinou, (b) nesprávnou manipulací, nesprávnou instalaci, úpravami, demontáži nebo pokusern o neautorizovanou opravu, (c) kosmetickým poškozením – jako jsou promáčkliny nebo škrábance – které neovlivňují funkčnost výrobku, (d) poškození způsobené používáním výrobku mimo rámec zveřejněných pokynů společnosti NOCO, (e) vady způsobené běžným opotrebením nebo jinak způsobené běžným stármutím výrobku, nebo (f) pokud bylo z výrobku odstraněno nebo bylo znehodnoceno sériové číslo.
Pokud během záruční doby uplatníte reklamaci, společnost NOCO podle svého uvážení: (a) opraví výrobek, který byl otestován a vyhověl našim funkčním požadavkům, (b) vymění výrobek za náhradní výrobek stejného modelu (nebo s vaším souhlasem za výrobek, který má stejné nebo v podstatě podobné vlastnosti jako původní výrobek – např. jiný model se stejnými funkcemi), který je nový nebo podobný novému a byl otestován a vyhověl našim funkčním požadavkům, nebo (c) vymění výrobek za vrácení kupní ceny. Ke zpracování nároku z omezené záruky vyžadujeme určité informace, včetně dokladu o koupi. Chcete-li uplatnit reklamaci v rámci omezené záruky, obratte se na podporu společnosti NOCO na adrese:
Dôležité bezpečnostné výstrahy
| Standby | V pohotovostnom režime nabíjačka nedobíja ani neprenáša energiu do batérie. V tomto režime je zapnutý šetrič energie (Energy Save), odber elektriny je minimálny a beží Canbus zbernica. V pohotovostnom režime sa rozsvieti oranžová LEDka.Žiadna energia |
| 12V | Slúži na dobíjanie 12-voltových batérií s technológiou Wet Cell, Gel Cell, EFB, bezúdržbových batérií a kalciových batérií. Pri výbere tohto režimu bude svietit biela dióda LED 12 V. |
| 14,5V | 5A | Batérie s kapacitou do 120Ah | |
| 12VAGM | Slúži na dobíjanie 12-voltových batérií s technológiou AGM. Pri výbere tohto režimu bude svietit biela dióda LED AGM 12 V. |
| 14,8V | 5A | Batérie s kapacitou do 120Ah | |
| 12VLITHIUM | Na nabíjanie 12-voltových lítiovo-iónových batérií vrátane lítium-železo-fosfátových batérií. Pri výbere tohto režimu bude svietit modrá dióda LED 12 V lítium. Úrčené iba pre batérie so systémom na správu batérií (BMS). |
| 14,6V | 5A | Batérie s kapacitou do 120Ah | |
| 6VStlačte a podržte(3 sekundy) | Slúži na dobíjanie 6-voltových batérií s technológiou Wet Cell, Gel Cell, EFB, bezúdržbových batérií a kalciových batérií. Pri výbere tohto režimu bude svietit biela dióda LED 6 V. |
| 7,25V | 5A | Batérie s kapacitou do 120Ah | |
| Výkonný režimStlačte a podržte(5 sekundy) | Na nabíjanie batérií s napätím nižším než 1 V. Ak chcete vstúpiť do režimu vynúteného nabíjania, stlačte a podržte na päť (5) sekúnd. Vybraný režim nabíjania bude následne v prevádzke režimu vynúteného nabíjania na päť (5) minút, než sa vráti do štandardného nabíjania vo vybranom režime. |
| 5A | Batérie s kapacitou do 120Ah | |
| 12VREPAIR | Pokročilý režim obnovy, ktorý slúži na opravu a uloženie starých, dlho nevyužitých, poškodených, rozvrstvených či sulfátovaných batérií. Pri zvolení režimu sa rozbliká červená LEDkaÚprava prúdu do napätia 16,5 V. [V pohotovostnom režime stlačte a podržte po dobu 3 sekúnd so svorkami pripojenými na batériu] |
Použitie 6V. [Stlačte a podržte na 3 sekundy]
Nabíjací režim 6V je navrhnutý výlučne pre 6-voltové batérie, napr. s technológiami Wet Cell, Gel Cell, EFB, bezúdržbové batérie a kalciové batérie. Stlačte a podržte po dobu 3 sekúnd, čím sa zapne 6V nabíjací režim. Použitie tohto režimu konzultujte s výrobcom batérie.
12V Lítiový nabíjací režim je navrhnutý výlučne pre 12-voltové lítium-iónové batérie, vrátane lítium-železo-fosfátových batéril.
UPOZORNENIE. TENTO REŽIM POUŽÍVAJTE EXTRÉMNE OPATRNE. TENTO REŽIM SA SMIĘ POUŽÍVAŤ IBA S 12-VOLTOVÝMI LÍTIOVÝMÍ BATÉRIAMÍ, KTORĚ MAJÚ INTEGROVANÝ SYSTÉM SPRÁVÝ BATÉRIE (BMS). LÍTIOVO-ÍONOVĚ BATÉRIE SU VYROBENĚ A ZLOŽENĚ RÓZNYMÍ SPÓSOBMI A NIEKTORĚ MÓŽU BYŤ VYBAVENĚ SYSTÉMOM BMS, ZATIAL ĆO INĚ NIE. PŘED NABÍJANÍM OSLOVTE VYROBCU LÍTIOVEJ BATÉRIE A SPÝTAJTE SA NA ODPORUČANĚ PARAMETRE NABÍJANIA (PRUD A NAPÁTIE). NIEKTORĚ LÍTIOVO-IONOVĚ BATÉRIE MÓŽU BYŤ NESTABILNĚ A NEVHDONĚ NA NABÍJANIE.
Výkonný režim [Stlačte a podržte na 5 sekundy]
Použitie režimu 12V Oprava. [V pohotovostnom režime stlačte a podržte po dobu 3 sekúnd so svorkami pripojenými na batériu]
1.) Skontrolujte napätie a chemické zloženie batérie.
2.) Ulistite sa, že ste správne pripojili svorky batérie alebo konektory terminálu a sieťová zástrčka je zapojená do elektrickej zásuvky.
3.) [Prvé použitie] Nabijačka sa spustí v pohotovostnom režime, označenom oranžovou LED diódou. V pohotovostnom režime neposkytuje nabijačka žiadne napájanie.
4.) Stlačením tlačidla napájania prepnete na prislušný režim nabíjania (stlačením a podržaním po dobu troch sekúnd vstúpite do rozšíreného režimu nabíjania) s ohľadom na napätie a chemické zloženie batérie.
5.) LED dióda režimu rozsvieti zvolený režim nabíjania a rozsvietia sa kontrolky nabíjania (v závislosti od stavu batérie), ktoré indikujú, že proces nabíjania sa začal.
6.) Nabijačku je teraz možné ponechat neustále pripojenú k batérii, aby sa zabezpečilo údržbové nabijanie.
Automatická památ: Nabíjačka má integrovanú automatickú památ a pri pripojení sa vráti do posledného režimu nabíjania. Ak chcete po prvom použití zmenit režimy nabíjania, stlačte tlačidlo režimu.
Doba nabíjania.
Doba nabíjania.
Velkost' batérie. Približný čas do nabitia v hodinách
| 6V 12VAh (ampér-hodiny) | ||
| 20 | 3.0 | 3.0 |
| 40 | 6.0 | 6.0 |
| 80 | 12.0 | 12.0 |
| 100 | 15.0 | 15.0 |
| 120 | 18.0 | 18.0 |
Vysvetlenie indikátorov LED nabíjania.
LED Vysvetlenie
| [IV467] | Stála | Nabíjačka je v Pohotovostnom režime ale batéria je až príliš vybitá. | |
| [IV048] | Stála | Napätie batérie je príliš vysoké na požadovaný nabíjací režim. Skontrolujte batériu a nabíjací režim. | |
| [IE2WA1] | Stála | Možný skrat batérie / batéria neudrži napätie. Nechajte batériu skontrolovať odborníkom. | |
| [IS6V9] | Stála | Vymeňle naopak polaritu. Vymeňle naopak káble na póloch batérie. | |
| [XSW4] | [S4472] | [BHKSK] Blikanie | Vnútorná teplota nabíjačky je príliš vysoká / Nabíjačka bude pokračovať vo fungovaní, keď sa vnútorná teplota nabíjačky zníži.Teplota okolia nabíjačky je príliš nízka / Nabíjačka bude pokračovať vo fungovaní, keď sa teplota okolia nabíjačky zvýši. |
1.) Tlačidlo „Mode“ („Režim“) Stlačením prepnete režim nabíjania.
2.) LEDka prepätia Svieti stálym červeným tónom. Indikuje, že napätie batérie presahuje limity zariadenia.
3.) LEDka zlej batérie Rozsvieti sa stálym červeným tónom v prípade, že batéria už neudrží napätie.
4.) LEDka opačnej polarity Rozsvieti sa stálym červeným tónom v prípade, že nabíjačka odhalí opačnú polaritu káblov.
5.) LEDka nabijania Indikuje stav nabitia pripojenej batérie (pripojených batérii).
6.) Pohotovostná LEDka Rozsvieti sa, akonáhle je nabijačka v Pohotovostnom režime, nenabija, resp. nedáva do batérie žiaden prúd.
7.) LEDka opravného režimu Pri zvolení režimu sa rozbliká červená LEDka
8.) LEDka tlačidla „Press and Hold“ („Stlačit'a podržat“) Tlačidlo režimu musíte po stlačení podržat' aspoň po dobu 3 sekúnd.
9.) LEDka režimu Indikuje režim nabíjania, v ktorom je momentálne nabíjačka. Stlačením tlačidla MODE (REŽIM) môžete zmenit jej režimy
Technické parametre
Vstupné striedavé napätie: 100 – 240 VAC, 50 – 60 Hz
Spätný odber prúdu: < 0,5 mA
Okolitá teplota: -20^ až +40°C
Typ batérií: 6V, 12V
Chemické zloženie batérií: Mokrá, gélová, MF, CA, EFB, AGM, vápniková, Lithium
Kapacita batérie: Až do 120 Ah, udržiava všetky velkosti batérie
Ochranný kryt: IP65
Chladenie: Prirodzené prúdenie
Rozmery (D x Š x V): 11,7 x 7,4 x 4,8 cm (4,6 x 2,9 x 1,9 palca)
Hmotnost: 1,5 libry
Force režiim [Vajuta ja hoia 5 sekundit]
- Důležitá bezpečnostní varování
- Jak zařízení používat
- Režimy nabíjení
- Použití režimu 6V. [Stisknout a držet po dobu 3 vteřin]
- Použití režimu 12V Lithium.
- Režim Force [Stisknout a držet po dobu 5 vteřin]
- Použití režimu 12V Repair. [Z režimu standby stiskněte a držte 3 vteriny se svorkami připojenými k baterii]
- Připojení k baterii
- Zahájení nabíjení
- Doba nabíjení.
- Technické specifikace
- Omezená záruka společnosti NOCO na tří (3) roky.
- Dôležité bezpečnostné výstrahy
- Použitie 6V. [Stlačte a podržte na 3 sekundy]
- Výkonný režim [Stlačte a podržte na 5 sekundy]
- Použitie režimu 12V Oprava. [V pohotovostnom režime stlačte a podržte po dobu 3 sekúnd so svorkami pripojenými na batériu]
- Doba nabíjania.
- Vysvetlenie indikátorov LED nabíjania.
- Technické parametre
- Force režiim [Vajuta ja hoia 5 sekundit]
Značka : NOCO
Model : Genius 5
Kategorie : Nabíječka baterií
