PANDUAN PENGGUNA Genius 5 NOCO

Panduan Pengguna & Garansi

BAHAYA

BACA DAN PAHAMI SEMUA INFORMASI KESELAMATAN SEBELUM MENGGUNAKAN PRODUK INI. Kegagalan untuk mengikuti instruksi keselamatan ini dapat menyebabkan SENGATAN LISTRIK, LEDAKAN, KEBAKARAN, yang dapat mengakibatkan CEDERA SERIUS, KEMATIAN, atau KERUSAKAN PROPERTI.

Sengatan Listrik. Produk merupakan perangkat listrik yang dapat menyengat dan menyebabkan cedera serius. Jangan memotong kabel listrik. Jangan merendam produk di dalam air atau jangan biarkan produk kebasahan.

Ledakan. Baterai yang tidak terpantau, tidak kompatibel, atau rusak dapat meledak jika digunakan dengan produk. Jangan blarkan produk berada di luar pengawasan saat digunakan. Jangan sekali-kali mengisi baterai yang rusak atau beku. Gunakan produk hanya dengan baterai yang memiliki tegangan yang disarankan. Operasikan produk di area yang berventilasi baik.

Kebakaran. Produk merupakan perangkat listrik yang memancarkan panas dan mampu menyebabkan luka bakar. Jangan tutup produk. Jangan merokok atau menggunakan sumber percikan listrik atau api apa pun saat mengoperasikan produk. Jauhkan produk dari bahan yang mudah terbakar.

Cedera mata. Gunakan pelindung mata saat mengoperasikan produk. Baterai dapat meledak dan menyebabkan serpihannya beterbangan. Asarn baterai dapat menyebabkan iritas mata dan kulit. Dalam kasus kontaminasi mata atau kulit, basuh area yang terkontaminasi dengan air bersih yang mengalir dan segera hubungi pengendalian racun.

Gas Peledak. Bekerja di sekitar asam timbal berbahaya. Baterai menghasilkan gas yang mudah meledak selama operasi baterai normal. Untuk mengurangi risiko ledakan baterai, ikuti semua petunjuk informasi keselamatan dan yang diterbitkan oleh produsen baterai serta produsen peralatan apa pun yang dimaksudkan untuk digunakan di sekitar baterai. Tinjau tanda peringatan pada produk ini dan pada mesin.

Indonesia

Untuk informasi lebih lanjut dan dukungan, kunjungi:

www.no.co/support

Peringatan Keselamatan Penting

Tentang Genius5. NOCO Genius5 mewakili beberapa teknologi paling inovatif dan canggih di pasaran, menjadikan proses pengisian daya lebih sederhana dan mudah dilakukan. Ini mungkin saja menjadi pengisi daya teraman dan paling efisien yang pernah Anda gunakan. Genius5 dirancang untuk mengisi semua jenis baterai asam timbal 6V & 12V, termasuk Lithium (LiFePO4), Wet (Flooded), Gel, MF (Bebas Perawatan), CA (Kalsium), EFB (Enhanced Flooded Battery), dan Baterai AGM (Absorption Glass Mat). Sangat cocok untuk mengisi daya baterai hingga 120 Amp-Jam dan mempertahankan semua ukuran baterai. Memulai. Sebelum menggunakan pengisi daya, baca dengan cermat tindakan pencegahan khusus produsen baterai dan tingkat pengisian daya yang disarankan untuk baterai. Pastikan untuk menentukan tegangan dan kimia baterai dengan merujuk pada panduan pemilik baterai Anda sebelum mengisi daya. Dudukan. Penting untuk diingat jarak ke baterai. Panjang kabel DC dari pengisi daya, baik dengan penjepit baterai atau konektor lubang terminal, adalah sekitar 77,7-inci (1973,6mm). Diperbolehkan untuk kelonggaran antar koneksi sebesar 12-inci (304mm). Kewaspadaan Pribadi. Hanya gunakan produk sesuai dengan tujuan penggunaan. Seseorang harus berada dalam jangkauan suara Anda atau cukup dekat untuk datang membantu Anda dalam keadaan darurat. Sediakan persediaan air bersih dan sabun di dekat Anda, sebagai antisipasi jika terjadi kontaminasi asam baterai. Pakailah pelindung mata lengkap dan pakaian pelindung saat bekerja di dekat baterai. Selalu cuci tangan setelah memegang baterai dan bahan terkait. Jangan memegang atau memakai benda logam saat bekerja dengan baterai termasuk; perkakas, jam tangan atau perhiasan. Jika logam jatuh ke baterai, ini dapat memicu atau menyebabkan korsleting yang mengakibatkan sengatan listrik, kebakaran, ledakan yang dapat mengakibatkan cedera, kematian, atau kerusakan properti. Anak di bawah umur. Jika produk ini dimaksudkan "Pembeli" untuk digunakan oleh anak di bawah umur, orang dewasa yang membeli setuju untuk memberikan petunjuk dan peringatan terperinci kepada anak di bawah umur sebelum digunakan. Kegagalan untuk melakukannya merupakan tanggung jawab sepenuhnya dari "Pembeli," yang setuju untuk mengganti rugi NOCO untuk setiap penggunaan yang tidak disengaja atau penyalahgunaan oleh anak di bawah umur. Bahaya Tersedak. Aksesori dapat menimbulkan bahaya tersedak pada anak-anak. Jangan biarkan anak-anak berada di luar pengawasan dengan produk atau aksesori apa pun. Produk tersebut bukan mainan. Penanganan. Tangani produk dengan hati-hati. Produk bisa mengalami kerusakan jika terkena dampak. Jangan menggunakan produk yang rusak, termasuk, tetapi tidak terbatas pada, celah pada pelindung/casing atau kabel yang rusak. Jangan gunakan produk dengan kabel listrik yang rusak. Kelembaban dan cairan dapat merusak produk. Jangan memegang produk atau komponen listrik di dekat cairan apa pun. Simpan dan operasikan produk di lokasi yang kering. Jangan mengoperasikan produk jika produk menjadi basah. Jika produk sudah beroperasi dan menjadi basah, lepaskan dari baterai dan segera hentikan penggunaan. Jangan lepaskan produk dengan menarik kabelnya. Modifikasi. Jangan mencoba mengubah, memodifikasi, atau memperbaiki bagian mana pun dari produk. Membongkar produk dapat menyebabkan cedera, kematian, atau kerusakan pada properti. Jika produk menjadi rusak, malfungsi atau bersentuhan dengan cairan apa pun, hentikan penggunaan, dan hubungi NOCO. Setiap modifikasi pada produk akan membatalkan garansi Anda. Aksesori. Produk ini hanya disetujui untuk digunakan dengan aksesori NOCO. NOCO tidak bertanggung jawab atas kerusakan atau keselamatan pengguna saat menggunakan aksesori yang tidak disetujui oleh NOCO. Lokasi. Cegah asam baterai dari kontak dengan produk. Jangan operasikan produk di tempat tertutup atau tempat dengan ventilasi terbatas. Jangan atur baterai di atas produk. Posisikan kabel mengarah untuk menghindari kerusakan yang tidak disengaja dengan memindahkan bagian-bagian kendaraan (termasuk tudung dan pintu), bagian-bagian mesin yang bergerak (termasuk bilah kipas, ikat pinggang, dan katrol), atau apa yang bisa menjadi bahaya yang dapat menyebabkan cedera atau kematian. Suhu Pengoperasian. Produk ini dirancang untuk bekerja pada suhu sekitar -4° F dan 104° F (-20° C dan 40° C). Jangan beroperasi di luar kisaran suhu. Jangan mengisi daya baterai yang beku. Segera hentikan penggunaan produk jika suhu baterai menjadi terlalu panas.

Penyimpanan. Jangan gunakan atau menyimpan produk Anda di area dengan konsentrasi debu atau material di udara yang tinggi. Simpan produk Anda di tempat yang datar; permukaan lebih aman sehingga tidak mudah jatuh. Simpan produk Anda di lokasi yang kering. Suhu penyimpanan adalah -20° hingga 25°C (suhu rata-rata di bawah kap). Jangan pernah melebihi 80°C dalam kondisi apa pun. Kompatibilitas. Produk ini hanya kompatibel dengan baterai Asam Timbal, AGM, dan Litium 6V & 12-volt saja. Jangan mencoba menggunakan produk dengan baterai jenis lain. Mengisi bahan kimia baterai lainnya dapat menyebabkan cedera, kematian, atau kerusakan properti. Hubungi produsen baterai sebelum mencoba mengisi baterai. Alat Kesehatan. Jangan mengisi daya alat pacu jantung atau perangkat medis lainnya. Produk dapat memancarkan medan elektromagnetik. Produk mengandung komponen magnetik yang dapat mengganggu alat pacu jantung, defibrillator, atau peralatan medis lainnya. Medan elektromagnetik ini dapat mengganggu alat pacu jantung atau perangkat medis lainnya. Konsultasikan dengan dokter Anda sebelum menggunakan jika Anda memiliki perangkat medis termasuk alat pacu jantung. Jika Anda mencurigai produk ini mengganggu perangkat medis, segera hentikan penggunaan produk dan konsultasikan dengan dokter Anda. Pembersihan. Matikan produk sebelum melakukan perawatan atau pembersihan. Segera bersihkan dan keringkan produk jika terkena cairan atau segala jenis kontaminan. Gunakan kain yang lembut (bebas serat). Hindari kelembaban dari ruang terbuka. Atmosfer Eksplosif. Patuhi semua tanda dan petunjuk yang ada. Jangan operasikan produk di area mana pun yang berpotensi mengandung atmosfer eksplosif, termasuk area pengisian bahan bakar atau area yang mengandung bahan kimia atau partikel seperti butiran, debu, atau serbuk logam. Aktivitas Berkonsekuensi Tinggi. Produk ini tidak dimaksudkan untuk digunakan di mana kegagalan dalam penggunaan produk dapat menyebabkan cedera, kematian, atau kerusakan lingkungan yang parah. Gangguan Frekuensi Radio. Produk dirancang, diuji, dan diproduksi untuk mematuhi peraturan yang mengatur emisi frekuensi radio. Emisi dari produk tersebut dapat berdampak negatif pada pengoperasian peralatan elektronik lainnya, yang menyebabkan peralatan tersebut tidak berfungsi. Nomor Model: Genius5 Perangkat ini mematuhi Bagian 15 dari Aturan FCC. Pengoperasian tunduk pada dua ketentuan berikut: (1) perangkat ini tidak boleh menyebabkan gangguan berbahaya, dan (2) perangkat ini harus menerima gangguan yang diterima, termasuk gangguan yang dapat menyebabkan operasi yang tidak diinginkan. CATATAN: Peralatan ini telah diuji dan dinyatakan memenuhi batas untuk perangkat digital Kelas A, sesuai dengan Bagian 15 dari Peraturan FCC. Batasan ini dirancang untuk memberikan perlindungan yang wajar terhadap gangguan berbahaya ketika peralatan dioperasikan di lingkungan komersial. Peralatan ini menghasilkan, menggunakan, dan dapat memancarkan energi frekuensi radio dan, jika tidak dipasang dan digunakan sesuai dengan petunjuk penggunaan, dapat menyebabkan gangguan berbahaya pada komunikasi radio. Pengoperasian peralatan ini di area perumahan kemungkinan akan menyebabkan gangguan berbahaya di mana pengguna akan diminta untuk membayar ganti rugi atas gangguan yang telah disebabkan.

Cara Menggunakan

Mode Pengisian Daya.

"GENIUS5 memiliki tujuh (7) mode: Siaga, 12V, AGM 12V, LITIUM 12V, 6V, PERBAIKAN dan FORCE. Beberapa mode pengisian daya harus ditekan dan ditahan selama tiga (3) hingga lima (5) detik untuk masuk ke mode ini. Mode "Tekan dan Tahan" ini adalah mode pengisian lanjutan yang membutuhkan perhatian penuh Anda sebelum memilih. Penting untuk memahami perbedaan dan tujuan masing-masing mode pengisian daya. Jangan mengoperasikan pengisi daya hingga Anda mengonfirmasi mode pengisian daya yang sesuai untuk bateral Anda. Di bawah ini adalah deskripsi singkat:

Mode Penjelasan
(Tegangan Puncak Diukur Pada Suhu 25°C, Peringkat Ampere Adalah Ampere Massal Pada Saat Suhu Di Atas 0°C)

Standby	Dalam mode Siaga, pengisi daya tidak mengisi atau memberikan daya apa pun ke baterai. Hemat Energi diaktifkan selama mode ini, menarik daya mikroskopis dari stopkontak listrik. Jaringan Area Pengendali (Canbus) dapat diaktifkan dalam mode Siaga. Saat dalam mode Siaga, lampu LED Siaga oranye akan menyala.Tidak ada Daya
12V	Untuk mengisi daya Baterai Sel Basah 12-volt, Sel Gel, Peningkatan Aki Basah, Bebas Perawatan dan Kalsium. Saat dipilih, LED putih 12V akan menyala.
	14,5V | 5A | Hingga 120 Ampere-jam
12VAGM	Untuk mengisi daya baterai AGM 12 volt. Saat dipilih, LED putih AGM 12V akan menyala.
	14,8V | 5A | Hingga 120 Ampere-jam
12VLITHIUM	Untuk mengisi daya baterai lithium-ion 12 volt, termasuk lithium besi fosfat. Saat dipilih, LED biru 12V Lithium akan menyala. Hanya bisa digunakan pada baterai dengan Sistem Manajemen Baterai (BMS).
	14,6V | 5A | Hingga 120 Ampere-jam
6VTekan & Tahan (3Detik)	Untuk mengisi daya Baterai 6-volt Sel Basah, Sel Gel, Peningkatan Aki Basah, Bebas Perawatan dan Kalsium. Saat dipilih, LED putih 6V akan menyala.
	7,25V | 5A | Hingga 120 Ampere-jam
Mode PaksaTekan & Tahan (5Detik)	Untuk pengisian baterai dengan tegangan lebih rendah dari 1V. Tekan dan lahan selama lima (5) detik untuk memasuki Mode Paksa. Mode pengisian daya yang dipilih kemudian akan beroperasi di bawah Mode Daya selama lima (5) menit sebelum kembali ke pengisian standar dalam mode yang dipilih.
	5A | Hingga 120 Ampere-jam
12VREPAIR	Mode pemulihan lanjutan baterai digunakan untuk memperbaiki dan menyimpan, baterai lama, tidak bekerja, rusak, terstratifkasi atau tersulfasi. Saat dipilih, lampu LED merah akan menyala dan berkedip
	Pengondisian arus hingga 16,5V. [Dari Siaga Tekan dan Tahan Selama 3 Detik Dengan Klem Yang Terhubung ke Baterai]

Gunakan 6V. [Tekan & Tahan selama 3 detik]

Mode pengisian 6V dirancang hanya untuk baterai asam timbal 6 volt, seperti baterai Sel Basah, Sel Gel, Peningkatan Aki Basah, Bebas Perawatan, dan Kalsium. Tekan dan tahan selama tiga (3) detik untuk masuk ke Mode Pengisian 6V. Konsultasikan dengan produsen baterai sebelum menggunakan mode ini.

Gunakan 12V Litium.

Mode pengisian daya 12V Litium dirancang hanya untuk baterai ion- litium 12 volt, termasuk litium besi fosfat.

PERINGATAN. GUNAKAN MODE INI DENGAN PERAWATAN EKSTRIM. MODE INI HARUS DIGUNAKAN DENGAN BATERAI LITHIUM 12-VOLT YANG MEMILIKI SISTEM MANAJEMEN BATERAI (BMS) BAWAAN. BATERAI LITHIUM-ION DIBUAT DAN DISUSUN DALAM CARA YANG BERBEDA DAN BEBERAPA MUNGKIN ATAU MUNGKIN TIDAK MENGANDUNG SISTEM MANAJEMEN BATERAI (BMS). KONSULTASIKAN PRODUSEN BATERAI LITHIUM SEBELUM MELAKUKAN PENGISIAN DAN MEMINTA UNTUK ANGKA DAN VOLTASE PENGISIAN YANG DIREKOMENDASIKAN. BEBERAPA BATERAI LITHIUM-ION MUNGKIN TIDAK STABIL DAN TIDAK COCOK UNTUK PENGISIAN.

Mode Paksa [Tekan & Tahan selama 5 detik]

Mode Paksa memungkinkan pengisi daya mulai mengisi secara manual pada saat tegangan baterai yang terhubung terlalu rendah untuk dideteksi. Jika tegangan baterai terlalu rendah untuk dideteksi, tekan dan tahan tombol mode selama 5 detik untuk mengaktifkan Mode Paksa, lalu pilih mode yang sesuai. Semua mode yang tersedia akan berkedip. Setelah mode pengisian dipilih, LED Mode Pengisian daya dan LED Pengisian akan bergantian antara satu sama lain, yang menunjukkan Mode Paksa aktif. Setelah lima (5) menit, pengisi daya akan kembali ke operasi pengisian normal dan deteksi tegangan rendah akan diaktifkan kembali.

PERINGATAN. GUNAKAN MODE INI DENGAN PERAWATAN EKSTRIM. MODE PAKSA MENONAKTIFKAN FITUR KESELAMATAN DAN DAYA HIDUP MUNCUL PADA KONEKTOR. PASTIKAN SEMIUA KONEKSI DIBUAT SEBELUM MEMASUKI MODE PAKSA DAN JANGAN MENYENTUH SAMBUNGAN SECARA BERSAMAAN. RISIKO KERUSAKAN SUKU CADANG, KEBAKARAN, LEDAKAN, KERUSAKAN PROPERTI, CEDERA, DAN KEMATIAN.

Gunakan Perbaikan 12V. [Dari Siaga Tekan dan Tahan Selama 3 Detik Dengan Klem Yang Terhubung ke Baterai]

"Perbaikan 12V adalah mode pemulihan baterai lanjutan untuk memperbaiki dan menyimpan, baterai lama, tidak bekerja, rusak, terstratifikasi atau tersulfat. Tidak semua baterai dapat dipulihkan. Baterai cenderung menjadi rusak jika disimpan dengan daya rendah dan/atau tidak pernah terisi penuh. Masalah baterai yang paling umum adalah sulfasi dan stratifikasi baterai. Baik sulfasi maupun stratifikasi baterai akan secara artifisial meningkatkan tegangan sirkuit terbuka baterai, dan menyebabkan baterai tampak terisi penuh, sekaligus menyediakan kapasitas rendah. Gunakan Perbaikan 12V dalam upaya untuk membalikkan masalah ini. Untuk hasil optimal, gunakan baterai 12 volt dengan siklus pengisian daya penuh, sehingga baterai terisi penuh, sebelum menggunakan mode ini. Tingkat sulfasi yang ditemukan dalam baterai akan menentukan tegangan yang didorong ke dalam baterai (hingga 16,5V). Perbaikan 12V dapat memakan waktu hingga empat (4) jam untuk menyelesaikan proses pemulihan ini dan akan kembali ke mode Siaga saat selesai.

PERINGATAN. GUNAKAN MODE INI DENGAN HATI-HATI. MODE INI HANYA UNTUK BATERAI ASAM TIMBAL 12-VOLT. MODE INI DAPAT MENGHASILKAN TEGANGAN PENGISIAN YANG TINGGI DAN DAPAT MENYEBABKAN KEHILANGAN AIR PADA BATERAI SEL BASAH (KEBANJIRAN). DISARANKAN, BEBERAPA BATERAI DAN ALAT-ALAT ELEKTRONIK MUNGKIN SENSITIF TERHADAP TEGANGAN PENGISIAN DAYA TINGGI. UNTUK MEMINIMALKAN RISIKO TERHADAP ALAT-ALAT ELEKTRONIK, LEPASKAN SAMBUNGAN BATERAI SEBELUM MENGGUNAKAN MODE INI.

Menghubungkan ke Baterai.

Jangan hubungkan steker listrik AC sampai semua koneksi lainnya dilakukan. Lakukan pengidentifikasiian polaritas yang benar dari terminal baterai pada baterai. Jangan membuat koneksi ke karburator, saluran bahan bakar, atau bagian lembaran logam tipis. Petunjuk di bawah ini untuk sistem ground negatif (paling umum). Jika kendaraan Anda memiliki sistem ground positif (sangat jarang), ikuti petunjuk di bawah ini dalam urutan terbalik.

1.) Hubungkan konektor terminal lubang positif (merah) ke terminal baterai positif (POS,P,+).
2.) Hubungkan konektor terminal lubang negatif (hitam) ke terminal baterai negatif (NEG,N,-).
3.) Sambungkan pengisi daya baterai ke stopkontak listrik yang sesuai. Jangan menghadap baterai saat membuat sambungan ini.
4.) Saat melepas, putuskan sambungan dalam urutan terbalik, lepaskan yang negatif terlebih dahulu (atau positif lebih dulu untuk sistem ground positif).

Memulai Pengisian.

1.) Periksa tegangan dan kimia baterai.
2.) Pastikan Anda telah menghubungkan klem baterai atau konektor terminal lubang dengan benar dan steker listrik AC dicolokkan ke saluran listrik.
3.) [Penggunaan pertama kali] Pengisi daya akan dimulai dalam mode Siaga, ditandai dengan LED berwarna oranye. Dalam Mode Siaga, pengisi daya tidak menyediakan daya apa pun.
4.) Tekan tombol mode untuk beralih ke mode pengisian daya yang sesuai (tekan dan tahan selama tiga detik untuk masuk ke mode pengisian daya tingkat lanjut) untuk tegangan dan daya tarik menarik baterai Anda.
5.) Mode LED akan menerangi mode pengisian daya yang dipilih dan LED Pengisian Daya akan menyala (tergantung pada kesehatan baterai) yang menunjukkan proses pengisian telah dimulai.
6.) Pengisi daya sekarang dapat dibiarkan terhubung ke baterai setiap saat agar pengisian daya baterai dapat terus berlangsung.

Memori-otomatis: Pengisi daya telah terpasang dalam memori otomatis dan akan kembali ke mode pengisian terakhir saat terhubung. Untuk mengubah mode setelah penggunaan pertama, tekan tombol mode.

Waktu Pengisian Daya.

Waktu Pengisian Daya.

Perkiraan waktu pengisian daya baterai ditunjukkan di bawah ini. Ukuran baterai (Ampere-jam) dan kedalaman pelepasan dayanya (DOD) sangat memengaruhi waktu pengisian daya. Waktu pengisian daya didasarkan pada kedalaman rata-rata pelepasan daya ke baterai yang terisi penuh dan hanya untuk tujuan referensi. Data sesungguhnya mungkin berbeda karena kondisi baterai. Waktu untuk mengisi sebuah baterai kosong biasanya berdasarkan pada DOD 50%. Suhu juga akan memengaruhi waktu pengisian. Genius5 menghadirkan kompensasi termal yang secara otomatis menyesuaikan profil pengisian daya untuk memaksimalkan kinerja pengisian daya.

Ukuran Baterai Perkiraan Waktu Pengisian Daya Dalam Jam

	6V 12VAh (Amp hour)
20	3.0	3.0
40	6.0	6.0
80	12.0	12.0
100	15.0	15.0
120	18.0	18.0

Memahami LED Pengisian Daya.

LED Penjelasan
25% Lampu LED Merah		Lampu LED Hijau Pekat
50% Lampu LED Merah		Lampu LED Pengisian Daya 50% akan berdenyut "menyala" dan "mati" secara perlahan, saat baterai terisi penuh kurang dari 50%. Saat baterai terisi 50%, lampu LED Pengisian Daya merah akan menyala pekat.
75% Lampu LED Oranye		Lampu LED Pengisian Daya 75% akan berdenyut "menyala" dan "mati" secara perlahan, saat baterai terisi penuh kurang dari 75%. Saat baterai terisi 75%, lampu LED Pengisian Daya oranye akan menyala pekat.
100% Lampu LED Hijau		Denyutan Lampu LED Hijau - Pengisian massal selesai, mengoptimalkan baterai untuk masa pakai yang lebih lama.Lampu LED Hijau Pekat - Saat baterai terisi daya sebesar 100%, lampu LED Pengisian Daya akan menyala hijau pekat.
Perawatan Lampu LED Hijau		Setelah baterai terisi penuh, pengisi daya akan terus memantau baterai, dan menyediakan perawatan dan optimalisasi yang berkelanjutan. LED Pengisi Daya 100% akan "menyala" dan "mati" secara perlahan selama siklus ini. Pengisi daya dapat dibiarkan terhubung ke baterai tanpa batas.

Memahami LED Kesalahan.

Kondisi Kesalahan akan ditunjukkan oleh LED berikut.

LED Alasan/Solusi
	Pekat	Pengisi daya dalam mode Siaga atau Tegangan baterai terlalu rendah untuk dideteksi oleh pengisi daya.
	Pekat	Tegangan baterai terlalu tinggi untuk mode pengisian terpillih. Periksa baterai dan mode pengisian daya.
	[628X] Pekat	Kemungkinan baterai korsleting / Baterai tidak dapat diisi daya. Periksakan baterai pada pakarnya.
	[BH2X] Pekat	Polaritas Terbalik. Sambungan baterai terbalik.
[23AY] [DBX]	Berkedip	Temperatur internal Pengisi Daya terlalu tinggi / Pengisi Daya akan kembali berfungsi begitu suhu internal Pengisi Daya turun.Suhu lingkungan Pengisi Daya terlalu dingin / Pengisi Daya akan kembali berfungsi begitu suhu lingkungan Pengisi Daya naik.

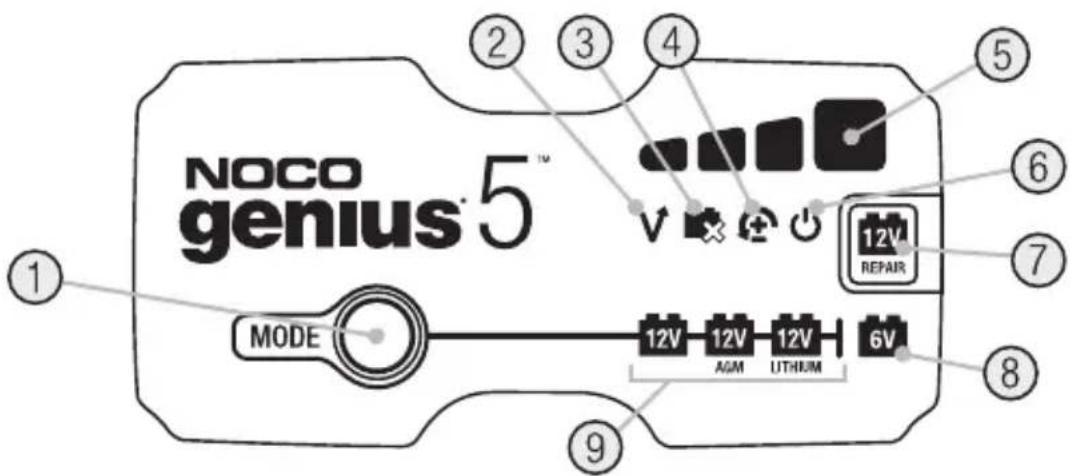

1.) Mode Tombol Tekan untuk melakukan siklus pengisian daya dengan Mode pengisian daya.
2.) Lampu LED Kesalahan Tegangan Berlebih Menyala Merah pekat; Tegangan Baterai di atas Tegangan Terlindungi.
3.) Lampu LED Baterai Buruk Menyala Merah pekat saat baterai terhubung tidak dapat diisi daya.
4.) Lampu LED Polaritas Terbalik Menyala Merah pekat saat polaritas terbalik terdeteksi.
5.) Lampu LED Pengisian Daya Menunjukkan status pengisian daya baterai terhubung.

6.) Lampu LED Siaga Menyala saat pengisi daya berada dalam Mode Siaga, pengisi daya tidak mengisi daya atau memberikan daya apa pun pada baterai.
7.) Lampu LED Mode Perbaikan Saat dipilih, lampu LED merah akan menyala dan berkedip
8.) «Tekan dan Tahan» Mode Lampu LED Mode tombol harus ditekan dan ditahan selama 3 detik untuk masuk ke mode.
9.) Mode Lampu LED Mengindikasikan Mode Pengisian Daya saat ini. Tekan tombol MODE untuk melakukan siklus pengisian daya dengan Mode Pengisian Daya.

Spesifikasi Teknis

Tegangan Input AC: 100-240 VAC, 50-60Hz

Daya Keluaran: Maks 75 W

Perlindungan Perumahan: IP65

Pendingin: Konveksi alami

Dimensi (P x L x T): 4,6 x 2,9 x 1,9 inci

Berat: 1,5 Pon

Garansi Terbatas Tiga (3) Tahun NOCO.

PENTING: DENGAN MENGGUNAKAN PRODUK INI, ANDA SETUJU UNTUK TERIKAT DENGAN KETENTUAN GARANSI TERBATAS TIGA (3) TAHUN NOCO ("GARANSI") SEBAGAIMANA DITETAPKAN DI BAWAH INI. JANGAN MENGGUNAKAN PRODUK SEBELUM MEMBACA KETENTUAN GARANSI. JIKA ANDA TIDAK SETUJU DENGAN KETENTUAN GARANSI, JANGAN GUNAKAN PRODUK, DAN KEMBALIKAN PRODUK.

GARANSI INI MEMBERIKAN HAK HUKUM TERTENTU KEPADA ANDA, DAN ANDA DAPAT MEMILIKI HAK LAIN YANG BERBEDA, TERGANTUNG NEGARA BAGIAN, NEGARA, ATAU PROVINSI. SELAIN SEBAGAIMANA DIIZINKAN OLEH HUKUM, NOCO TIDAK MENGECUALIKAN, MEMBATASI, ATAU MENANGGUHKAN HAK LAIN YANG MUNGKIN ANDA MILIKI, TERMASUK YANG MUNGKIN TIMBUL DARI KETIDAKSESUAIAN KONTRAK PENJUALAN. AGAR SEPENUHNYA MEMAHAMI HAK TERSEBUT, ANDA DISARANKAN UNTUK MEMBACA HUKUM NEGARA BAGIAN, NEGARA, ATAU PROVINSI ANDA.

SEJAUH DIIZINKAN OLEH HUKUM, GARANSI INI DAN GANTI RUGI YANG TERCANTUM BERSIFAT ESKKLUSIF DAN PENGGANTI DARI SELURUH GARANSI, GANTI RUGI, DAN KETENTUAN, BAIK LISAN, TERTULIS, MENURUT UNDANG-UNDANG, TERSURAT, MAUPUN TERSIRAT. NOCO MENAFIKAN SEMUA GARANSI MENURUT UNDANG-UNDANG DAN TERSIRAT, TERMASUK NAMUN TIDAK TERBATAS PADA GARANSI KELAYAKAN UNTUK DIPERDAGANGKAN DAN KESESUAIAN UNTUK TUJUAN TERTENTU, SERTA GARANSI CACAT TERSEMBUNYI ATAU LATEN, SEJAUH DIIZINKAN OLEH HUKUM. APABILA GARANSI TERSEBUT TIDAK DAPAT DINAFIKAN, NOCO MEMBATASI DURASI DAN GANTI RUGI UNTUK GARANSI TERSEBUT HINGGA DURASI GARANSI YANG DINYATAKAN SECARA JELAS INI, DAN SESUAI PILIHAN NOCO, PERBAIKAN ATAU PENGGANTIAN PRODUK YANG DIJELASKAN DI BAWAH I NI. BEBERAPA NEGARA BAGIAN, NEGARA, DAN PROMINSI TIDAK MENGIZINKAN PEMBATASAN TERHADAP BERAPA LAMA GARANSI YANG TERSIRAT - ATAU KETENTUAN - DAPAT BERLANGSUNG, SEHINGGA BATASAN TERSEBUT DI ATAS MUNGKIN TIDAK BERLAKU BAGI ANDA.

NOCO menjamin Produk bermerek NOCO yang ada dalam paket asli ("Produk NOCO") dari cacat material dan pembuatan apabila digunakan

an secara normal sesuai dengan pedoman yang diterbitkan NOCO selama periode TIGA (3) TAHUN sejak tanggal pembelian ritel awal atau tanggal pengiriman oleh pembeli pengguna akhir ("Masa Garansi"). Pedoman NOCO yang diterbitkan mencakup tetapi tidak terbatas pada informasi yang terkandung dalam Garansi ini, spesifikasi teknis, dan petunjuk bagi pengguna. DI BEBERAPA NEGARA BAGIAN, NEGARA, ATAU PROVINSI, HUKUM NASIONAL DAPAT MEMBERIKAN MASA GARANSI YANG LEBIH PANJANG. Oleh karena itu, manfaat Garansi Terbatas dimaksudkan untuk memberikan tambahan, bukan pengganti, terhadap hak yang diberikan oleh undang-undang perlindungan konsumen.

KEWAJIBAN NOCO TERBATAS PADA PENGGANTIAN ATAU PERBAIKAN. NOCO TIDAK AKAN BERTANGGUNG JAWAB ATAS KERUSAKAN YANG BERSIFAT KHUSUS, KONSEKUENSIAL, ATAU MENJERAKAN AKIBAT PELANGGARAN GARANSI ATAU KETENTUAN ATAU BERDASARKAN TEORI HUKUM LAINNYA, TERMASUK TETAPI TIDAK TERBATAS PADA KEHILANGAN KEUNTUNGAN, KEHILANGAN PENDAPATAN, KEHILANGAN BISNIS, KERUSAKAN PROPERTI, CEDERA PRIBADI, ATAU KERUGIAN ATAU KERUSAKAN YANG BERSIFAT TIDAK LANGSUNG ATAU KONSEKUENSIAL DENGAN CARA APAPUN.

Garansi ini tidak dapat dipindahtangankan dan tidak mencakup biaya pengemasan pengembalian dan pengangkutan. Garansi ini tidak berlaku untuk: (a) kerusakan yang disebabkan oleh kecelakaan, penyalahgunakan, kesalahan penggunaan, kebakaran, kontak dengan cairan, atau penyebab eksternal lainnya, (b) kesalahan penggunaan, instalasi yang tidak tepat, modifikasi, pembongkaran, atau percobaan perbaikan yang tidak sah, (c) kerusakan tampilan - seperti penyok atau goresan - yang tidak memengaruhi fungsi Produk, (d) kerusakan yang disebabkan oleh pengoperasikan Produk di luar pedoman yang diterbitkan NOCO, (e) cacat yang disebabkan oleh keausan normal atau karena usia Produk yang normal, atau (f) jika nomor seri telah dihapus dari atau dirusak pada Produk.

Selama Masa Garansi, jika Anda mengajukan klaim, NOCO, atas pilihannya sendiri, akan: (a) memperbaiki Produk yang telah diuji dan memenuhi persyaratan fungsi kami, (b) mengganti Produk dengan produk pengganti dari model yang sama (atau, atas persetujuan Anda, produk yang memiliki fitur yang sama atau secara substansial serupa dengan Produk awal — misalnya model yang berbeda dengan fitur yang sama), yang baru atau seperti baru dan telah diuji dan memenuhi persyaratan fungsi kami, atau (c) menukar Produk dengan pengembalian dana sesuai harga pembelian Anda. Kami memerlukan informasi tertentu, termasuk bukti pembelian, untuk memproses klaim Garansi Terbatas. Untuk mengajukan klaim berdasarkan Garansi Terbatas, hubungi Bantuan NOCO di:

(Web)	https://no.co/support	(UK)	[phone]	(AU)	[phone]
(Email)	[e-mail]
(US/CA/MX)	+1.800.456.6626	(EU)	[phone]	(JP)	[phone]

NOCO genius®

GENIUS5EU

BAHAYA

Panduan & Waranti Pengguna

BACA DAN FAHAMKAN SEMUA MAKLUMAT KESELAMATAN SEBELUM MENGGUNAKAN PRODUK INI. Kegagalan mematuhi arahan keselamatan ini boleh menyebabkan berlakunya KEJUTAN ELEKTRIK, LETUPAN, KEBAKARAN yang boleh mengakibatkan KECEDERAAN SERIUS, KEMATIAN ATAU KEROSAKAN HARTA BENDA.

Renjatan Elektrik. Produk ini adalah peranti elektrik yang boleh merenjat dan menyebabkan kecederaan serius. Jangan potong tali kuasa. Jangan rendam dalam air atau dibasahkan.

Menggunakan Litium 12V.

Menggunakan 12V Pembaikan. [Dari Tunggu Sedia Tekan dan Tahan Selama 3 Saat Dengan Pengapit Disambungkan pada Bateri]

12V Pembaikan ialah mod pemulihan bateri lanjutan untuk membaiki dan menyimpan bateri yang lama, terbiar, rosak, berstrata atau bersulfat. Tidak semua bateri boleh dipulihkan. Bateri cenderung untuk menjadi rosak sekiranya disimpan pada cas rendah dan/atau tidak pernah diberi peluang untuk menerima cas penuh. Masalah bateri paling biasa ialah pensulfatan dan penstrataan bateri. Kedua-dua pensulfatan dan penstrataan, secara buatan akan meningkatkan voltan litar terbuka pada bateri, menyebabkan bateri kelihatan seperti dicas sepenuhnya, sementara menyediakan kapasiti rendah. Gunakan 12V Pembaikan dalam percubaan untuk membalikkan masalah ini. Untuk keputusan optimum, lalukan bateri 12 volt pada kitaran cas penuh, membawakan bateri sehingga dicas sepenuhnya, sebelum menggunakan mod ini. Tahap sulfasi yang terdapat dalam bateri akan menentukan voltan yang dipacu ke dalam bateri (sehingga 16.5V). 12V Pembaikan boleh mengambil masa sehingga empat (4) jam untuk proses pemulihan dilengkapkan dan akan kembali ke Tunggu Sedia apabila selesai.

AWAS. GUNAKAN MOD INI DENGAN CERMAT. MOD INI ADALAH UNTUK BATERI ASID PLUMBUM 12 VOLT SAHAJA. MOD INI BOLEH MENGHASILKAN VOLTAN PENGECASAN TINGGI DAN MUNGKIN MENYEBABKAN SEDIKIT KEHILANGAN AIR DALAM BATERI SEL BASAH (BANJIR). HARAP DIMAKLUMI BAHAWA SESETENGAH BATERI DAN ALAT ELEKTRONIK MUNGKIN SENSITIF KEPADA VOLTAN PENGECASAN YANG TINGGI. UNTUK MEMINIMUMKAN RISIKO KEPADA ALAT ELEKTRONIK, NYAHSAMBUNGKAN BATERI SEBELUM MENGGUNAKAN MOD INI.

Menyambung ke Bateri.

Jangan sambungkan palam kuasa AC sehingga semua sambungan lain telah dilakukan. Kenal pasti kekutuban terminal bateri yang betul pada bateri. Jangan buat sebarang sambungan ke karburetor, saluran bahan api atau bahagian logam lembaran nipis. Arahan di bawah adalah untuk sistem bumi negatif (paling biasa). Jika kenderaan anda adalah sistem bumi positif (sangat jarang ditemui), ikuti arahan di bawah dalam susunan terbalik.

1.) Sambungkan penyambung terminal lelubang positif (merah) ke terminal positif (POS, P, +) bateri.
2.) Sambungkan penyambung terminal lelubang negatif (hitam) ke terminal negatif (NEG, N, -) bateri.
3.) Sambungkan pengecas bateri kepada punca kuasa elektrik yang sesuai. Jangan menghadap pada bateri semasa membuat sambungan ini.
4.) Apabila menyahsambung, nyahsambung dalam urutan berbalik, mengeluarkan bahagian negatif dahulu (atau bahagian positif dahulu untuk sistem darat positif).

Mula Mengecas.

1.) Sahkan voltan dan kimia bateri.
2.) Sahkan bahawa anda telah menyambungkan pengapit bateri atau penyambung terminal lelubang dengan betul dan pemalam kuasa AC dipalamkan ke punca kuasa elektrik.
3.) [Penggunaan kali pertama] Pengecas akan bermula dalam mod Tunggu Sedia, ditunjukkan oleh LED berwarna jingga. Dalam Tunggu Sedia, pengecas tidak membekalkan sebarang kuasa.
4.) Tekan butang mod untuk menogol kepada mod pengecasan yang betul (tekan dan tahan selama tiga saat untuk memasuki mod pengecasan lanjutan) untuk voltan dan kimia bateri anda.
5.) LED untuk mod pengecasan yang dipilih akan menyala dan LED Pengecasan juga akan menyala (bergantung kepada kesihatan bateri) menunjukkan proses pengecasan telah bermula.
6.) Pengecas kini boleh dibiarkan bersambung ke bateri setiap masa untuk memberikan pengecasan penyelenggaraan.

Anggaran masa mengecas bateri ditunjukkan di bawah. Saiz bateri (Ah) dan kedalaman nyahcas (DOD) memberi kesan besar kepada masa mengecas. Masa mengecas adalah berdasarkan kedalaman purata nyahcas sehingga bateri dicas sepenuhnya dan untuk tujuan rujukan sahaja. Data sebenar mungkin berbeza disebabkan keadaan bateri. Masa untuk mengecas bateri yang telah dinyahcas secara biasa adalah berdasarkan 50% DOD. Suhu juga boleh memberi kesan kepada tempoh pengecasan. Genius5 memaparkan pampasan suhu yang melaras profil pengecasan secara automatik untuk memaksimumkan prestasi pengecasan.

Saiz Bateri Anggaran Masa untuk Caj Dalam Jam

	6V 12VAh (Amp jam)
20	3.0	3.0
40	6.0	6.0
80	12.0	12.0
100	15.0	15.0
120	18.0	18.0

Memahami LED Pengecasan.
LED Penerangan

25% LED Merah		LED Hijau Padu
50% LED Merah		LED Pengecasan pada 50% akan berkelip “on” dan “off” secara berselang-seli dengan perlahan, apabila bateri kurang daripada 50% cas penuh. Apabila bateri telah mencapai 25% cas, LED Pengecasan berwarna merah akan menjadi padu.
75% LED Merah		LED Pengecasan pada 75% akan berkelip “on” dan “off” secara berselang-seli dengan perlahan, apabila bateri kurang daripada 75% cas penuh. Apabila bateri telah mencapai 75% cas, LED Pengecasan berwarna jingga akan menjadi padu.
100% LED Hijau		LED Hijau Berkelip-kelip - Pengecasan pukal selesai, mengoptimumkan bateri untuk hayat dilanjutkan.LED Hijau Padu - Apabila bateri telah dicas 100%, LED Pengecasan akan bertukar menjadi warna hijau padu.
Penyelenggaraan LED Hijau		Selepas bateri dicas sepenuhnya, pengecas akan terus memantau bateri, dan menyediakan penyelenggaraan dan pengoptimuman secara berterusan. LED Pengecasan 100% akan berkelip “on” dan “off” dengan perlahan dalam kitaran ini. Pengecas boleh dibiarkan tersambung pada sepanjang masa.

[TOCY]	Padu	Pengecas dalam mod Tunggu Sedia atau voltan Bateri terlalu rendah untuk dikesan oleh pengecas.
[AHOS]	Padu	Voltan bateri terlalu rendah untuk mod pengecasan yang dipilih. Periksa bateri dan mod pengecasan.
	Padu	Kemungkinan lintar pintas bateri / Bateri tidak menyimpan cas. Dapatkan bateri diperiksa oleh profesional.
	Padu	Kulub terbalik. Balikkan sambungan bateri.
	Berkelip-kelip	Suhu dalaman pengecas terlalu tinggi / Pengecas menyambung semula fungsi sebaik sahaja suhu dalaman Pengecas jatuh.Suhu dalaman pengecas terlalu tinggi / Pengecas menyambung semula fungsi sebaik sahaja suhu dalaman Pengecas jatuh.

6.) LED Tunggu Sedia Menyala apabila pengecas berada dalam mod Tunggu Sedia, pengecas tidak mengecas atau membekalkan kuasa kepada bateri.
7.) LED Mod Pembaikan Menyala dalam warna Merah apabila mod dipilih.
8.) LED Mod «Tekan dan Tahan» Butang mod mestilah ditekan dan ditahan selama 3 saat untuk memasuki mod.
9.) LED Mod Menunjukkan Mod Pengecasan pengecas sedang digunakan. Tekan butang MOD untuk mengitar melalui Mod-mod pengecasan.

Spesifikasi Teknikal

Voltan AC Input: 100-240 VAC, 50-60Hz

Kuasa Output: 75 W Maks

Voltan Pengecasan: Pelbagai

Arus Pengecasan: 5A (12 V), 5A (6 V)

Pengesanan Voltan Rendah: 1V (12V), 1V (6V)

Penyusutan Arus Berbalik: <0.5mA

Suhu Ambien: -20°C hingga 40°C

Jenis Bateri: 6V, 12V

Perlindungan Perumah: IP65

NOCO menjamin Produk berjenama NOCO yang terkandung dalam pembungkusan asal ("Produk NOCO") terhadap kecacatan pada bahan dan pembuatan apabila digunakan secara normal mengikut garis panduan NOCO yang diterbitkan untuk tempoh TIGA (3) TAHUN dari tarikh pembelian runcit asal atau tarikh penghantaran oleh pembeli pengguna akhir ("Tempoh Waranti"). Garis panduan NOCO yang diterbitkan termasuk tetapi tidak terhad kepada, maklumat yang terkandung dalam Waranti ini, spesifikasi teknikal dan manual pengguna. UNDANG-UNDANG NEGARA BOLEH MEMBERIKAN TEMPOH WARANTI YANG LEBIH PANJANG DI BEBERAPA NEGERI, NEGARA ATAU WILAYAH. Oleh itu, manfaat Waranti Terhad bertujuan untuk menambah, dan bukan menggantikan, hak yang disediakan oleh undang-undang perlindungan pengguna.

LIABILITI NOCO TERHAD KEPADA PENGGANTIAN ATAU PEMBAIKAN. NOCO TIDAK AKAN BERTANGGUNGJAWAB ATAS SEBARANG KEROSAKAN KHAS, KEBETULAN, AKIBAT ATAU CONTOH AKIBAT SEBARANG PELANGGARAN WARANTI ATAU SYARAT ATAU DI BAWAH MANA-MANA TEORI UNDANG-UNDANG LAIN, TERMASUK, TETAPI TIDAK TERHAD KEPADA, KEHILANGAN KEUNTUNGAN, KEHILANGAN PENDAPATAN, KEHILANGAN PERNIAGAAN, KEROSAKAN HARTANAH, KECEDERAAN PERIBADI, ATAU SEBARANG KERUGIAN ATAU KEROSAKAN TURUTAN.

Sekiranya, semasa Tempoh Waranti, anda menyerahkan tuntutan, NOCO akan, mengikut pilihannya: (a) membaiki Produk yang sudah diuji dan melepasi keperluan fungsi kami, (b) menggantikan Produk dengan produk gantian model yang sama (atau dengan persetujuan anda, produk yang mempunyai ciri yang sama atau hampir serupa dengan Produk asal, cfh., model berbeza dengan ciri yang sama), yang baru atau seperti baru dan sudah diuji serta melepasi keperluan fungsi kami, atau (c) menukar Produk untuk bayaran balik harga pembelian anda. Kami memerlukan maklumat tertentu, termasuk bukti pembelian, untuk memproses tuntutan Waranti Terhad. Bagi membuat tuntutan di bawah Waranti Terhad, sila hubungi Sokongan NOCO di:
