NÁVOD K OBSLUZE ROG Phone II ASUS
Bezpečnostní poznámky k vaší mobilní stolní dokovací stanici
VAROVÁNÍ!
- Tento výrobek lze používat pouze v prostředí s okolní teplotou mezi 5 °C a 35 °C.
- Napájecí adaptér se při používání zahřívá. Adaptér nezakrývejte a když je připojen k elektrické zásuvce, udržujte jej v bezpečné vzdálenosti od těla.
Shrnutí specifikací
| Port v/v | Standard HDMI 2.0 |
| 10/100/1000Mbps Gigabit LAN RJ45 | |
| USB 3.1 1. generace (typ A)**Obsahuje 4 USB porty 3.1 Gen 1 s maximálním výstupním výkonem 15 W. | |
| Slot na kartu SD (podporuje SDXC až do 2 TB, třídy 10) | |
| 3,5mm kombi (výstup pro sluchátka a S/PDIF) | |
| 3,5mm mikrofon | |
| Napájení typ C (pro nabíjení) | |
| USB 3.0 Micro-B (vstup PC) | |
| DisplayPort 1.2 | |
| DisplayPort 1.2 (výstupu) | |
| Rozměry 176.3mm x 106mm x 87.8mm (D x Š x V) | |
| Hmotnost 400g | |
| LED Podpora synchronizace Aura | |
| Přepínač provozních režimů | Přepíná mezi zobrazením PC a zobrazením telefonu ROG |
| Ventilátor 1 x Ventilátor | |
| Vstupní příkon 12V/2.5A | |
Hardwarové vlastnosti

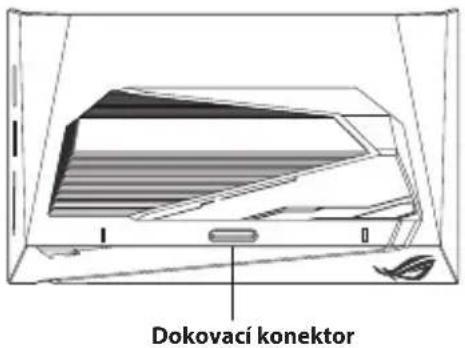

Pohled shora


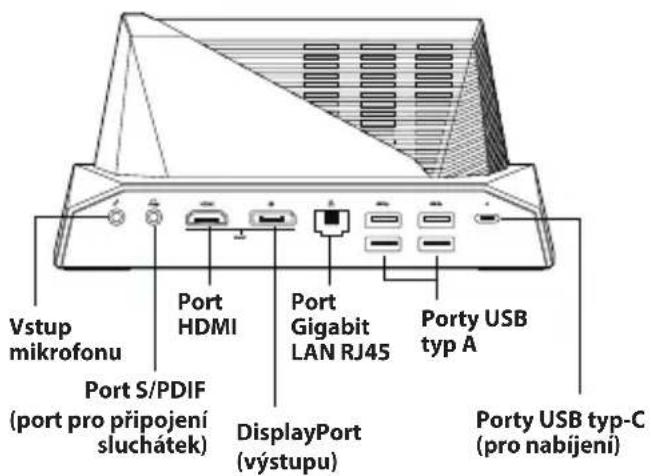

Ventilátor uvnitr Synchronizace Aura Přepínač provozních režimůPohled zezadu


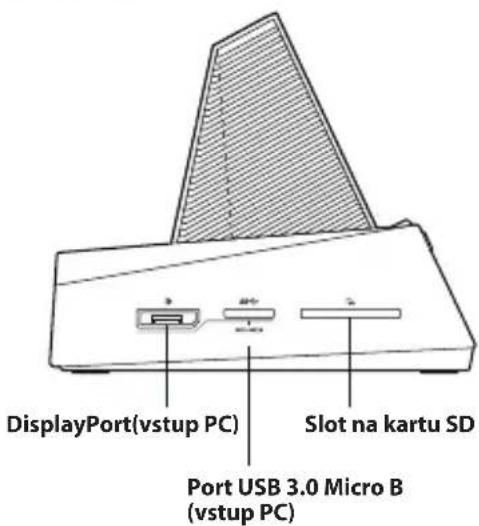

Vstup mikrofonu Port S/PDIF (port pro pripojení sluchátek) Port HDMI DisplayPort (výstupu) Port Gigabit LAN RJ45 Porty USB typ A Porty USB typ-C (pro nabijení)Pohled zprava


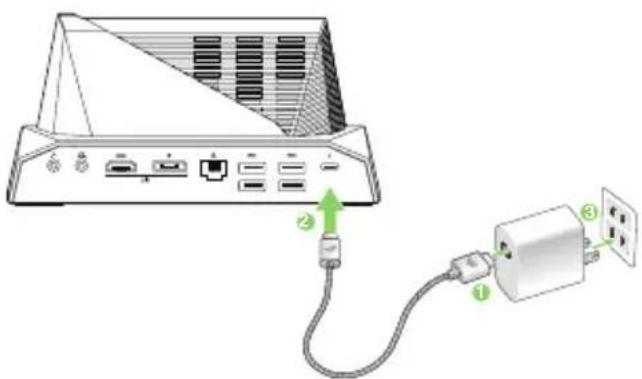

Pokyny pro připojení napájecího kabelu a adaptéru telefonu ROG k mobilní stolní dokovací stanici:
- USB typ C konektor propojte s USB typ C portem napájecího adaptéru.
- Připojte druhý konec kabelu USB k portu USB typ C mobilní stolní dokovací stanici.
- Přípojte napájecí adaptér k elektrické zásuvce.
POZNÁMKY: Rozmezí vstupního napětí tohoto napájecího adaptéru je 100 - 240 Vstř. Výstupní napětí kabelu USB Type-C je 12V/2.5A.

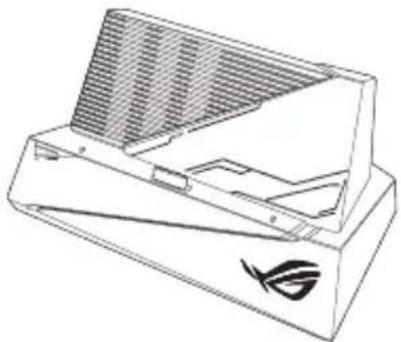

Vložení telefonu ROG do mobilní stolní dokovací stanici
- Zkontrolujte, zda je vaše mobilní stolní dokovací stanice připojena k elektrické zásuvce pomocí napájecího kabelu a adaptéru telefonu ROG.
- Umístěte mobilní stolní dokovací stanici na rovné a stabilní místo.

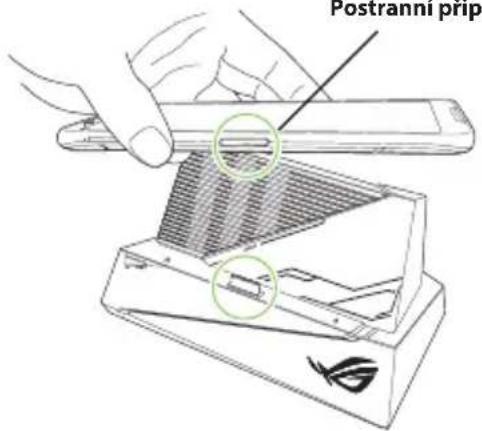

- Vyhledejte postranní připojovací konektor na levé straně telefonu ROG.
Postranní připojovací konektor


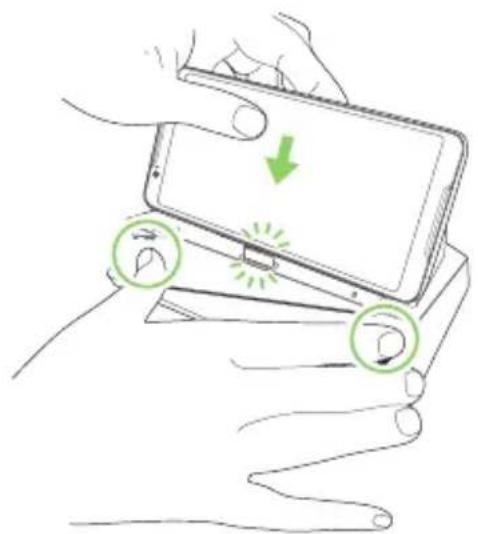

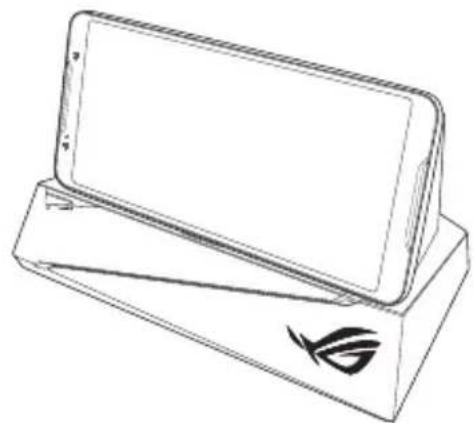

- Opatrně zatlačte telefon ROG dolů tak, aby se jeho postranní připojovací konektor zcela zasunul do dokovacího konektoru na mobilní stolní dokovací stanici.
Pokyny pro přepínání mezi PC a telefonem ROG
- Propojte svůj počítač a dokovací stanici kabelem DisplayPort a kabelem USB Micro-B.


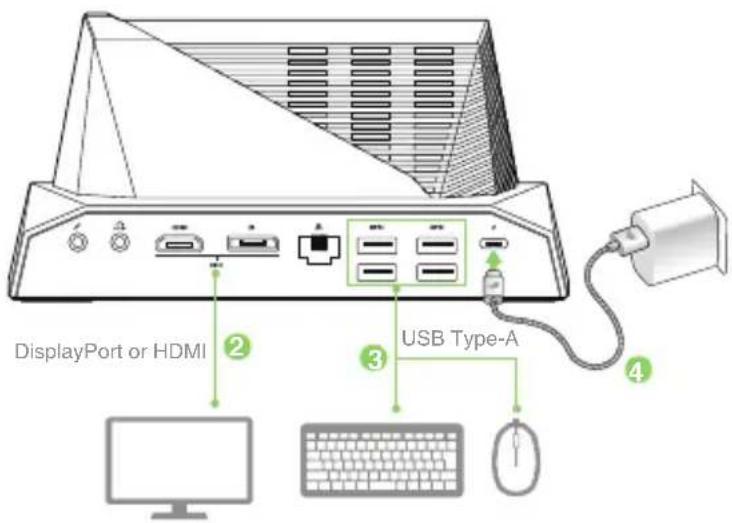

DisplayPort USB Micro-B or- Pomocí zobrazovacího kabelu připojte váš monitor k portu DisplayPort/HDMI na zadní straně dokovací stanice.
POZNÁMKA: Doporučujeme použít kabel HDMI se silnou schopností anti-EMI, abyste se vyhnuli rušení vašeho připojení Wi-Fi a mobilních komunikací.
- Připojte svoji klávesnici a myš k portům USB typ A dokovací stanice.
Připojte dokovací stanici k elektrické zásuvce.
-
Stisknutím přepínače provozních režimů na přední straně dokovací stanice můžete přepínat mezi svým PC a telefonem ROG.
