AD1578X - Kuchyňský odsavač par BRANDT - Bezplatný návod k obsluze

Značka	Brandt
Model	AD1578X
Typ produktu	Digestoř
Způsob instalace	Nástěnná s komínem
Rozměry (přibližně)	šířka 60 cm, hloubka 50 cm, variabilní výška
Hmotnost (přibližně)	15 kg
Napájení	220-240 V, 50 Hz
Rychlosti motoru	3 (Nízká, Střední, Vysoká)
Maximální průtok vzduchu (Q_max)	585,7 m³/h
Maximální průtok při nejvyšší rychlosti	556,8 m³/h
Průtok při nejlepší účinnosti (Q_BEP)	313,2 m³/h
Statický tlak při nejlepší účinnosti (P_BEP)	318 Pa
Příkon při nejlepší účinnosti (W_BEP)	173,9 W
Roční spotřeba energie (AEC)	91,3 kWh/rok
Hlučnost při nejvyšší rychlosti	69 dB(LwA)
Hlučnost při nejnižší rychlosti	64 dB(LwA)
Osvětlení	LED, 1,0 W celkem
Průměrné osvětlení (E_střed)	41 Lux/W
Typ tukového filtru	Kovové protitukové filtry, omyvatelné v myčce
Uhlíkový filtr	Volitelný, výměna každé 4 měsíce
Typ ovládání	Tlačítka
Instalační výška nad varnou deskou	65-75 cm (26-30 palců) pro plyn, min. 70 cm pro plyn
Bezpečnostní prvky	Automatické vypnutí při odpojení, tepelná ochrana

Často kladené otázky - AD1578X BRANDT

Jaká je doporučená instalační výška pro digestoř Brandt AD1578X?

Doporučená instalační výška je 65-75 cm (26-30 palců) nad varnou deskou pro nejlepší výkon. Pokud je instalována nad plynovým sporákem, musí být dodržena minimální vzdálenost 70 cm.

Jak čistit protitukové filtry?

Odstraňte filtry otevřením panelu a stisknutím závěsu. Namočte je do horké vody (40-50 °C) s odmašťovacím prostředkem na 3 minuty, poté jemně vykartáčujte měkkým kartáčem. Lze je také čistit v myčce nádobí při teplotě asi 60 °C. Nepoužívejte abrazivní čisticí prostředky.

Jak často by se měl vyměňovat uhlíkový filtr?

Aktivní uhlíkový filtr by se měl vyměňovat alespoň každé čtyři měsíce. Nelze jej mýt ani recyklovat. Vyměňte jej otočením filtru proti směru hodinových ručiček.

Jak vyměnit žárovku?

Ujistěte se, že je digestoř odpojena od napájení. Odstraňte držák a sklo, poté vyjměte prasklou žárovku. Nainstalujte novou žárovku (pravděpodobně LED, 1,0 W) a znovu smontujte držák a sklo.

Co dělat, pokud digestoř nefunguje?

Zkontrolujte, zda je připojeno napájení a je zvolena rychlost. Pokud se náhle zastavila, ujistěte se, že nedošlo k vypnutí jističe. Pokud to nepomůže, ověřte, zda je rychlost motoru dostatečná, místnost je větraná a uhlíkový filtr není opotřebovaný.

Lze digestoř používat v režimu recirkulace?

Ano, digestoř lze používat v režimu recirkulace instalací uhlíkového filtru k zachycení pachů. Ujistěte se, že je výstup vzduchu správně nainstalován.

Jaký je maximální průtok vzduchu u modelu AD1578X?

Maximální průtok vzduchu (Q_max) je 585,7 m³/h. Při nejvyšším nastavení rychlosti v normálním provozu dosahuje 556,8 m³/h.

Je digestoř Brandt AD1578X energeticky účinná?

Ano, má roční spotřebu energie 91,3 kWh/rok a index energetické účinnosti (EEI) 81,9. Splňuje požadavky ekodesignu EU.

Jak hlučná je digestoř během provozu?

Při nejvyšší rychlosti je hladina akustického výkonu 69 dB(LwA). Při nejnižší rychlosti je to 64 dB(LwA).

Jaká údržba je pro digestoř nutná?

Pravidelně čistěte horní povrch jemným čisticím prostředkem a vodou. Kovové protitukové filtry myjte měsíčně. V případě použití vyměňujte uhlíkový filtr každé 4 měsíce. Před čištěním digestoř odpojte.

NÁVOD K OBSLUZE AD1578X BRANDT

Extrakční dekorativní zvon

- Použitie vášho kuchynského zvona 121

4 / ÚDRŽBA A ČISTENIE VÁŠHO PRÍSTROJA

Bezpečnost' a dôležité upozornenia

Tento návod nájdete aj na internetovej lokalite značky Brandt.

- Nemeňte ani sa nepokúšajte menit' vlastnosti tohto zariadenia. Je to nebezpečné.

- Nemeňte ani sa nepokúšajte menit' vlastnosti tohto zariadenia. Je to nebezpečné.

1 / PRE UŽÍVATEL'A

SK

— Postupujte opačne pre odinštalovanie filtra s rastlinným uhlím.

Varovanie

Skúsenosti odborníkov do služieb vašich domácností

Symbol Hodnota Jednotka

• Bezpečnostní údaje 128
  • Ochrana životního prostředí 133
• Popis přístroje ____ 134

• Ochrana životního prostředí 135

3 / POUŽITÍ VAŠEHO PŘÍSTROJE

• Pro použití vašeho kuchyňského zvonu 136

4 / ÚDRŽBA A ČIŠTĚNÍ VAŠEHO PŘÍSTROJE

• Výměna a čištění protitukových filtrů 137
• Instalace uhlíkového filtru 137
• Výměna žárovky 137
• Instalace vývodu T-Sharp 138
- Údržba vašeho přístroje 139

5 / ZÁVADY VE FUNGOVÁNÍ

6 / TECHNICKÝ SERVIS

140

140

Za účelem neustálého zlepšování našich výrobků si vyhrazujeme právo provádět úpravy jejich technických, funkčních a estetických vlastností, spojených s technickým pokrokem.

Důležité:

Než uvedete váš přístroj do provozu, přečtěte si pozorně tento návod k instalaci a použití, aby jste se co nejrychleji obeznámili s jeho fungováním.

Uschovejte tuto příručku spolu s přístrojem. Pokud prodáte nebo přenecháte ten-to přístroj jiné osobě, ujistěte se, že jste k němu přiložili tento návod k použití. Prosíme, přečtěte si tyto rady dríve, než nainstalujete a začnete používat tento přístroj. Byly sepsané za účelem zajištění bezpečnosti vaší i vašeho okolí.

Důležité bezpečnostní pokyny

Tento návod je rovněž k dispozici ke stažení na internetových stránkách značky Brandt.

Seznamte se s těmito radami, než přístroj nainstalujete a použijete. Jsou sestaveny pro vaši bezpečnost a bezpečnost dalších osob.

Tento návod k použití uskladněte u přístroje. Pokud přístroj prodáte nebo předáte jiné osobě, zajistěte, aby s přístrojem obdržela i návod k použití.

- Ve snaze neustále zlepšovat naše výrobky si vyhrazujeme právo provádět v souvislosti s technickým vývojem změny technických, funkčních nebo vzhledových vlastností.

- Abyste v budoucnu snadno našli reference vašeho přístroje, doporučujeme vám zaznamenat je na stránku “Poprodejní servis”.

Důležité bezpečnostní pokyny

- Tento spotřebič je určen pro použití v domácnosti. Nepoužívejte ji ke komerčním nebo průmyslovým účelům nebo pro jiné účely, než pro jaké byl navržen.

- Po převzetí přístroje jej vybalte nebo nechte okamžitě vybalit. Zkontrolujte obecný vzhled. Případné výhrady formulujte písemně do dodacího listu, jehož jeden výtisk si necháte.

- Tento přístroj mohou používat děti ve věku nejméně 8 let a osoby, jejichž tělesné, smyslové či duševní schopnosti jsou sníženy nebo které mají nedostatečné zkušenosti nebo znalosti, pokud mají dostatečný dohled a byly vybaveny pokyny k bezpečnému používání tohoto přístroje a seznámeny s možnými riziky. Děti si nesmějí hrát s přístrojem. Děti nesmějí provádět čištění a údržbu zařízení bez dohledu.

- Důležité upozornění: Dostupné části tohoto přístroje mohou být horké, používají-li se s varnými přístroji.

- Před přístupem ke svorkám pro elektrické zapojení je nutno odpojit všechny napájecí obvody. Pokud je poškozen napájecí kabel, musí jej vyměnit výrobce, jeho záruční servis nebo osoba s podobnou kvalifikací, aby se vyloučilo jakékoli riziko.

- Odpojení lze provést pomocí dostupné zástrčky nebo pomocí jističe ve stálých rozvodech v souladu s pravidly pro instalaci.

- Neupravujte a neměňte parametry tohoto přístroje. Bylo by to pro vás nebezpečné.

- Opravy musí provádět pouze autorizovaný odborník.

- Před čištěním a údržbou odsavač vždy odpojte od napájení.

- K čištění přístroje nikdy nepoužívejte parní či vysokotlaké přístroje (pokyny týkající se bezpečnosti práce s elektrickými přístroji).

- Odpojení lze provést pomocí dostupné zástrčky nebo pomocí jističe ve stálých rozvodech v souladu s pravidly pro instalaci.

- Neupravujte a neměňte parametry tohoto přístroje. Bylo by to pro vás nebezpečné.

- Opravy musí provádět pouze autorizovaný odborník.

1 / PRO UŽIVATELE

CZ

- Před čištěním a údržbou odsavač vždy odpojte od napájení.

- K čištění přístroje nikdy nepoužívejte parní či vysokotlaké přístroje (pokyny týkající se bezpečnosti práce s elektrickými přístroji).

Nebezpečí udušení

- Je nutno dodržovat pokyny týkající se odvodu vzduchu. Vzduch nesmí být veden do potrubí od vá dě jí cí kou ř z přístrojů používajících plyn či jiné palivo (neplatí pro přístroje odvádějící pouze vzduch do místnosti).

- Při použití kuchyňského odsavače spolu s přístroji používajícími plyn či jiné palivo je nutno zajistit vhodné větrání místnosti (neplatí pro přístroje odvádějící pouze vzduch do místnosti).

Nebezpečí požáru

- Pod odsavačem je zakázáno flambovat pokrmy nebo nechat běžet plynové hořáky bez nádob k vaření (nasáté plameny by mohly přístroj poškodit).

• Při smažení pod přístrojem je nutný nepřetržitý dohled. Oleje a tuky zahřáté na vysokou teplotu se mohou vznítit.
• Dodržujte frekvenci čištění a výměny filtrů. Nahromadění mastných usazenin může způsobit požár.

- Provoz nad topeništěm na tuhá paliva (dřevo, uhlí...) není povolen.

- Při umístění kuchyňského odsavače nad plynovým přístrojem je minimální vzdálenost mezi deskou a spodní stranou odsavače nejméně 70 cm. Pokud pokyny k varné desce instalované pod odsavačem uvádějí vzdálenost větší než 70 cm, je třeba ji dodržet.

Pozor

Pokud se sporák ohřívá pomocí přístroje napojeného na komín (například kamna), je třeba nainstalovat zvon v recyklačním způsobu. Nepoužívejte zvon bez modulárních filtrů. Je třeba zajistit adekvátní ventilaci, pokud se extrakční kuchyňský zvon používá zároveň s dalšími přístroji, které fungují na plyn nebo jiný spalovací pohon.

1 / PRO UŽIVATELE

CZ

• OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

— Materiály použité při balení tohoto přístroje jsou recyklovatelné. Podílejte se na jejich recyklování

a pomáhejte zachovávat životní prostředí jejich vyhozením do obecních kontejnerů, určených k těmto účelům.

— Váš přístroj také obsahuje recyklovatelné materiály, proto je označený tímto logem, které oznamuje, že použité přístroje se nesmí míchat mezi ostatní odpad. Tímto způsobem se recyklace přístrojů, kterou organizuje váš výrobce, uskuteční v nejlepších možných podmínkách, v souladu s evropskou směrnicí

2002/96/CE o odpadech elektrických a elektronických vybavení. Informujte se na vašem obecním úřadě nebo u vašeho prodejce, aby jste se dozvěděli, kde se nacházejí zběrná místa pro použité přístroje, která jsou nejblíže vašemu bydlišti.

— Děkujeme Vám za vaši spolupráci při ochraně životního prostředí.

Pozor

Instalace musí být provedená kvalifikovanými instalačními techniky.

Pozor

Dříve, než poprvé použijete modulární filtr, odstraňte z něj ochranný film.

— Kuchyňský zvon je třeba umístit do vzdálenosti 65-75 cm (26-30 palců) od povrchu vaříče, aby bylo dosaženo lepších výsledků. Viz. Obrázek 1.
— Po určení výšky instalace nainstalujte hák na adekvátním místě a držte jej, aby byl vyrovnaný. Stálou polohou vnitřního držáku komína je místo pro komín. Viz. Obrázek 2.
— Nainstalujte sklo a prodlužovačku. Následně upevněte vnější podstavec komína na vnější část komína a ujistěte se, že výšku vnitřní části komína lze volně nastavit po upevnění prodlužovačky. Viz. Obrázek 3.
— Umístěte kuchyňský zvon na hák. Viz. Obrázek 4
— Nainstalujte komín a nastavte výšku vnitřní části komína podle polohy vnitřního držáku komína. Potom jej upevněte pomocí šroubu. Viz. Obrázek 5.

Poznámka

— Jakékoliv instalační práce by měly být prováděné akreditovaným elektrikářem nebo kompetentní osobou.

— Nenapojujte systém odvodů ze zvonu na žádný již existující ventilační systém, který je používaný jiným spotřebičem, jako je kalené potrubí, vedení plynu nebo potrubí s horkým vzduchem.
— Úhel krivky ventilačního potrubí by neměl být nižší než 120°. Musíte vést potrubí horizontálně nebo v opačném případě se potrubí musí zvedat v počátečním bodě a vést na vnější zed.
— Po nainstalování se ujistěte, že je kuchyňský zvon nivelovaný tak, aby se zabránilo hromadění mastnoty na konci. Viz. obrázek 6.

Obrázek 1

Vnitřní držák komína

Obrázek 2

Obrázek 3

Dobře
Špatně
Obrázek 6

CZ 3 / POUŽITÍ VAŠEHO PŘÍSTROJE

• PRO POUŽITÍ VAŠEHO KUCHYŇSKÉHO ZVONU

Jak používat kontrolní panel. Viz. Obrázek 7.

a. Stiskněte tlačítko "Nízká" a vnitřní světelný indikátor tlačítka se rozsvítí. Motor bude fungovat při nízké rychlosti. Stiskněte znovu tlačítko a motor se zastaví.

b. Stiskněte tlačítko "Střední" a vnitřní světelný indikátor tlačítka se rozsvítí. Motor bude fungovat při střední rychlosti. Stiskněte znovu tlačítko a motor se zastaví.

c. Stiskněte tlačítko "Vysoká" a vnitřní světelný indikátor tlačítka se rozsvítí. Motor bude fungovat při vysoké rychlosti. Stiskněte znovu tlačítko a motor se zastaví.

d. Stiskněte tlačítko "Světlo" a obě světla začnou svítit. Stiskněte znovu tlačítko a světla zhasnou.

SvětloVysoká
Obrázek 7

Doporučení pro úsporu energie

Upravte rychlost režimu vaření a počtu hrnců. Použí-vejte co nejvíce zadní plotny varné desky.

4 / ÚDRŽBA A ČIŠTĚNÍ VAŠEHO PŘÍSTROJE

CZ

• VÝMĚNA A ČIŠTĚNÍ PROTITUKOVÝCH FILTRŮ

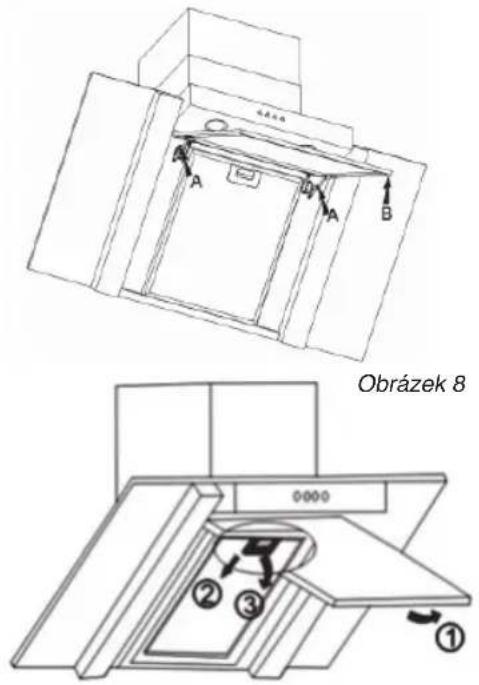

— Odstraňte fi Itry podle Obrázku 8;

— Můžete vyčistit filtr tak, jak je dále popsané:

1. Dejte jej namočit po dobu asi 3 minut do horké vody (40-50 stupňů) s čistícím prostředkem na odstranění mastnoty a potom jej opatrně vykartáčujte jemným kartáčkem.

Prosíme, aby jste příliš netlačili, aby jste jej nepoškodili.

1. Můžete jej vložit do myčky s čistícím prostředkem, ale musíte nastavit teplotu na přibližně 60 stupňů.

— Prosíme, nepoužívejte abrazívní čisticí prostředek, poškodili by jste zvon.

— Než začnete zvon čistit, ujistěte se, že je odpojený.

- INSTALACE UHLÍKOVÉHO FILTRU, VIZ. OBRÁZEK 9;

— Odstraňte fi ltry.

— Filtry s rostlinným uhlím se nacházejí na obou koncích motoru. Otáčejte filtry z rostlinného uhlí proti směru hodinových ručiček, až dokud je nevyšroubujete.

Postupujte opačně, pokud chcete odinstalovat fi ltr s rostlinným uhlím.

Varování

Rostlinné uhlí nelze mýt ani recyklovat. Je třeba je měnit alespoň každé čtyři měsice.

• VÝMĚNA ŽÁROVKY

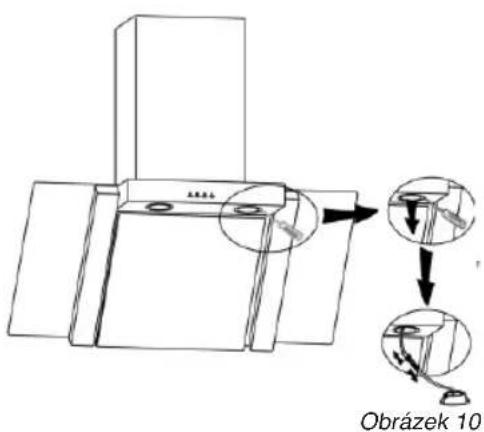

Vyjměte podstavec a sklo a následně vyjměte pokaženou žárovku, viz. Obrázek 10.

Upevněte novou žárovku, sklo a podstavec. Pozor: než začnete vyměňovat světla, ujistěte se, že je přístroj odpojený.

Obrázek 9

CZ 4 / ÚDRŽBA A ČIŠTĚNÍ VAŠEHO PŘÍSTROJE

• INSTALACE VÝVODU T-SHARP

— Upevněte vývod vzduchu na T-sharp, viz. Obrázek 11.

— Upevněte vývod T-sharp uvnitř komína, viz. Obrázek 12.

Doporučení pro úsporu energie

Pro optimální využití zařízení se snažte co nejvíce omezit počet ohybů a otáček objímky.

Než začnete provádět jakékoliv práce, musíte přerušit přísun elektrického proudu tak, že odpojíte zvon ze zásuvky nebo použijete spínač.

• ÚDRŽBA VAŠEHO PŘÍSTROJE

ÚDRŽBA JAK POSTUPOVAT		JAKÉ VÝROBKY / DOPLŇKY POUŽÍT
Horní část (povrch) a doplňky	Nikdy nepoužívejte kovové drátěnky, abrazívní výrobky ani příliš tvrdé kartáče.	Na čištění tělesa a otvoru pro světlo používejte čistící prostředky určené pro domácí použití, které se ředí ve vodě a potom opláchněte čistou vodou a vysušte jemným hadříkem.
Filtrová náplň	Tento fi ltr zachycuje mastné výpary a prach. Hraje důležitou úlohu v zajištění účinnosti zvonu. Pokud se objeví odolné skvrny, použijte neabrazívní krém a potom opláchněte čistou vodou.	Používejte čistící prostředky pro domácí použití a potom opláchněte dostatečným množstvím vody a vysušte. Filtry lze mýt ve vertikální poloze v myčce.(Nedovolte, aby se dotýkaly špinavého nádobí nebo stříbrných příborů).
Filtr s aktivovaným uhlím	Tento fi ltr zachycuje pachy a musí se vyměňovat alespoň jednou ročně, v závislosti na četnosti používání.Objednejte tyto fi ltry u vašeho dodavatele (uveďte referenci, která je uvedená na identifikačním štítku uvnitř zvonu) a poznamenejte si datum výměny fi ltru.

Pro údržbu vašeho přístroje vám doporučujeme, aby jste použivali čistící přípravky značky Clearit.

Zkušenosti profesionálů ve službách vašich domácností

Clearit vám nabízí profesionální výrobky a řešení, které jsou vyvinuté pro každodenní péči o vaše elektrospotřebiče a sporáky.

Můžete tyto výrobky najít u vašeho prodejce, spolu s kompletní linií doplňků a spotřebního zboží.

CZ 5 / ZÁVADY PŘI FUNGOVÁNÍ

PŘÍZNAKY ŘEŠENÍ
Zvon nefunguje ...	Zkontrolujte, zda :• se nepřerušila dodávka proudu.• byla zvolená rychlost.
Výkon zvonu je nedostatečný...	Zkontrolujte, zda :• vámi zvolená rychlost motoru je dostatečná pro množství vzniklého kouře a vodní páry.• je kuchyně dostatečně ventilovaná, aby mohl vcházet vzduch.• není opotřebovaný uhlíkový filtr (zvon v recyklačním způsobu).
Zvon se během fungování zastavil	Zkontrolujte, zda :• nebyla přerušená dodávka proudu.• nebyl aktivovaný mnohopólový vypínač.

CZ 6 / TECHNNICKÝ SERVIS

Nezbytné zásahy na stroji musí provést:

— prodejce,

— nebo jakýkoliv kvalifikovaný odborník, který je držitelem značky.

Při telefonním kontaktu uvedte kompletní referenci stroje (model, typ a sériové číslo).

Tyto údaje se nacházejí na identifikačním štítku, umístěném na stroji.

Toto zařízení splňuje přenesená nařízení Evropské komice (EU) 65/2014 a 66/2014 o požadavcích na ekodesign a energetické štítky u digestoří pro domácnost.

Symbol Hodnota Jednotka

Značka	Brandt
Číslo modelu	AD1578X
Roční spotřeba energie	AEC	91.3	kWh/annum
Index energetické účinnosti	EEi	81.9	-
Index účinnosti proudění tekutin	FDE	15.9	-
Index účinnosti osvětlení	LE	41.0	-
Účinnost filtrování mastnoty	GFE	64.7	-
Faktor navýšení času	f	1.4	-
Maximální objemový průtok vzduchu digestoří	Q_max	585.7	m^3/h
Objemový průtok vzduchu v bodě nejvyšší účinnosti	Q_BEP	313.2	m^3/h
Statický tlak v bodu nejlepší účinnosti	P_BEP	318	P
Spotřeba energie v bodu nejlepší účinnosti	W_BEP	173.9	W
Nominální spotřeba energie osvětlovacího systému	W_L	1.0	W
Průměrná intenzita osvětlovacího systému	E_middle	41	Lux/W
Spotřeba energie v režimu vypnutí	P_o	--	W
Spotřeba energie v pohotovostním režimu	P_s	0.53	W
Objemový průtok vzduchu při maximální rychlosti v normálním režimu	-	556.8	m^3/h
Objemový průtok vzduchu při minimální rychlosti v normálním režimu	-	370.2	m^3/h
Objemový průtok vzduchu v intenzivním režimu/boost	-	--	m^3/h
Emise akustického výkonu při maximální rychlosti v normálním režimu	-	69	dB(LwA)
Emise akustického výkonu při minimální rychlosti v normálním režimu	-	64	dB(LwA)
Emise akustického výkonu v intenzivní režimu/Boost	-	--	dB(LwA)
