CT5010 - Outillage à main BLAUPUNKT - Bezplatný návod k obsluze

Typ produktu	Bezdrátový vyžínač trávy
Značka	Blaupunkt
Model	CT5010
Napětí	18 V
Šířka řezu	230 mm (oboustranný)
Průměr struny	1,2 mm
Otáčky naprázdno	10 000 ot/min
Typ baterie	18V Li-Ion (BP1820 2,0 Ah, BP1840 4,0 Ah doporučeno, BP1850 5,0 Ah)
Baterie v ceně	Ne
Teleskopická tyč	Ano, nastavitelná délka
Kolečko pro ořezávání	Ano
Funkce ořezávání okrajů	Ano
Otočná řezací hlava	Ano, nastavitelný úhel
Otočná přídavná rukojeť	Ano
Chránič květin	Ano, ocelový drát
Rozměry (D x Š x V)	17,8 x 16,3 x 91,5 cm
Hmotnost	1,9 kg
Hladina akustického tlaku (LpA)	76,5 dB(A) (K=3 dB)
Hladina hluku při provozu	Až 86,6 dB(A) (K=3 dB)
Emise vibrací (ah)	92 dB(A) (Km=1,5 m/s²)
Přípustná doba provozu	35 minut
Ruční nastavení délky struny	Ano, pomocí tlačítka cívky
Automatické podávání struny	Ano, poklepáním vyžínače o zem
Kompatibilní s plastovou nožovou hlavou	Ano, vyměnitelná
Čištění	Otřete čistým hadříkem, kartáčem nebo stlačeným vzduchem; žádná rozpouštědla
Bezpečnostní prvky	Zámek vypnutí, ochranný kryt, ochrana sluchu/zraku doporučena

Často kladené otázky - CT5010 BLAUPUNKT

Jak nastavit délku teleskopické tyče?

Otočte zajišťovacím zařízením (7) ve směru hodinových ručiček, vytáhněte teleskopickou tyč (6) na požadovanou délku, poté pohybujte zajišťovacím mechanismem v opačném směru a utáhněte ve směru hodinových ručiček.

Jak vyměnit cívku?

Vyjměte baterii. Stiskněte označená místa na krytu cívky (15) a stáhněte jej. Odstraňte starou cívku (16). Vložte novou cívku s konci struny protaženými kovovými očky na krytu. Ujistěte se, že pružina je v drážce (13). Připevněte kryt zarovnáním označených míst s vybráními na držáku cívky (14) a zacvakněte na místo.

Jak přepnout na plastové nože?

Odstraňte monofilní cívku (16) a kryt cívky (15). Vložte náhradní hlavu s plastovými noži (18) do držáku cívky (14) a zajistěte zarovnání drážky pružiny. Zacvakněte na místo.

Jak vyměnit plastové nože?

Uchopte plastový nůž (19) a zatlačte jej směrem k náhradní hlavě, poté jej vytáhněte nahoru. Pro připevnění nového nože jej vložte do záchytů hlavy a táhněte směrem k sobě, dokud nezaklapne.

Jak ručně nastavit délku struny?

Vyjměte baterii. Stiskněte tlačítko cívky (17) a vytáhněte konec struny na požadovanou délku. Uvolněte tlačítko. Přebytečná délka bude automaticky odříznuta při spuštění vyžínače.

Jak funguje automatické podávání struny?

Během chodu vyžínače krátce poklepejte hlavou vyžínače o zem. Struna se automaticky prodlouží. Vyhněte se příliš dlouhému stisknutí, aby nedošlo k vyprázdnění cívky.

Jaká baterie je kompatibilní s CT5010?

Vyžínač používá 18V Li-Ion baterie od Blaupunkt: BP1820 (2,0 Ah), BP1840 (4,0 Ah doporučeno) nebo BP1850 (5,0 Ah). Baterie není součástí balení.

Jak čistit a udržovat vyžínač?

Po každém použití odstraňte rostlinné zbytky a utlačenou hmotu. Vyčistěte větrací otvory a kryt motoru čistým hadříkem, kartáčem nebo stlačeným vzduchem. Nepoužívejte čisticí prostředky ani rozpouštědla. Zabraňte vniknutí vody do jednotky. Po prvních 2 hodinách používání a poté pravidelně kontrolujte dotažení šroubů.

Jaká bezpečnostní opatření bych měl dodržovat?

Před údržbou vždy odpojte baterii. Používejte ochranné brýle (EN 166), ochranu sluchu, ochranné rukavice a protiskluzovou obuv. Nepoužívejte v dešti nebo za mokra. Udržujte děti a přihlížející osoby ve vzdálenosti nejméně 15 m. Nenoste volné oblečení nebo šperky. Vyhněte se práci v únavě nebo pod vlivem.

Jak zlikvidovat výrobek?

Symbol přeškrtnuté popelnice na kolečkách znamená, že se na něj vztahuje směrnice EU 2012/19/EU. Nevyhazujte do domovního odpadu. Odevzdejte na místním sběrném místě pro elektrické a elektronické výrobky.

NÁVOD K OBSLUZE CT5010 BLAUPUNKT

Abyste dosáhli nejvyšší spokojenosti, užili si výkon výrobku a seznámili se se všemi jeho vlastnostmi a funkcemi, přečtěte si před použitím tohoto výrobku tento návod. Před použitím přístroje si přečtěte návod a postupujte podle pokynů v něm obsažených. Výrobce neodpovídá za škody způsobené používáním přístroje v rozporu s jeho určením nebo nesprávným zacházením. Návod k obsluze si uschovejte, abyste jej mohli použít i při pozdějším používání výrobku.

- Spotřebič smí být připojen pouze k uzemněné zásuvce s charakteristikami odpovídajícími hodnotám uvedeným na typovém štítku.

- Zkontrolujte, zda celkový odběr proudu všech spotřebičů připojených k zásuvce nepřekračuje maximální zatížení pojistky.

- V případě použití prodlužovacího kabelu zkontrolujte, zda celkový příkon zařízení připojených k prodlužovacímu kabelu nepřekračuje parametry zatížení prodlužovacího kabelu. Uspořádejte prodlužovací kabel tak, aby nedošlo k náhodnému vytažení a zakopnutí o něj.

- Spotřebič není určen k ovládání pomocí externího časovače, samostatného dálkového ovládání nebo jiného zařízení, které může spotřebič automaticky zapnout.

- Před údržbou vždy odpojte spotřebič od napájení. Při odpojování napájecího kabelu jej vždy vytáhněte ze zásuvky přidržením zástrčky. Nikdy nevytahujte napájecí kabel tahem za kabel, protože by mohlo dojít k poškození zástrčky nebo kabelu, v krajním případě i ke smrtelnému úrazu elektrickým proudem.

• Nenechávejte přístroj zapnutý.

- Neponořujte přístroj do vody nebo jiné tekutiny.

• Spotřebič by se měl pravidelně čistit podle popisu v části Čištění a údržba spotřebiče.
• Spotřebič neumistujte do blízkosti zdrojů tepla, plamene, elektrického topného tělesa nebo na horkou troubu.

Spotřebič neumistujte na jiný spotřebič. - Při používání spotřebiče dbejte zvýšené opatrnosti, pokud jsou v jeho blízkosti děti nebo domácí zvířata.

• Nedovolte dětem, aby si se spotřebičem hrály.
• Nepoužívejte spotřebič v blízkosti hořlavých materiálů.
• Pravidelně kontrolujte stav napájecího kabelu. Pokud dojde k poškození neodnímatelného napájecího kabelu, měl by jej vyměnit výrobce nebo specializovaná opravna nebo kvalifikovaná osoba, aby se předešlo nebezpečí.
• Nepoužívejte spotřebič s poškozeným napájecím kabelem nebo zástrčkou nebo pokud došlo k jeho pádu či jinému poškození nebo pokud nefunguje správně. Neopravujte spotřebič sami, protože hrozí nebezpečí úrazu elektrickým proudem. Poškozený spotřebič odneste do příslušného servisního střediska ke kontrole nebo opravě. Veškeré opravy smí provádět pouze autorizované servisní středisko. Neodborná oprava může pro uživatele představovat vážné riziko.
• Pro spotřebič používejte pouze originální příslušenství a náhradní díly nebo díly doporučené výrobcem. Použití příslušenství nebo dílů, které nejsou doporučeny výrobcem, může vést k poškození spotřebiče a ohrožení vaší bezpečnosti.
• Při chvilkové nepozornosti hrozí ztráta kontroly nad nářadím.
• Vyvarujte se neúmyslnému spuštění elektrického nářadí. Před připojením elektrického nářadí k elektrické síti se

ujistěte, že je vypínač v poloze OFF. Přenášení elektrického nářadí s prstem na spoušti nebo připojení elektrického nářadí k síti poté, co již bylo zapnuto, může vést k nehodám.

• Noste vhodný oděv. Při práci nepracujte ve volném oděvu a nenoste šperky. Udržujte vlasy, oděv a rukavice mimo dosah pohyblivých částí. Pohyblivé části elektrického nářadí mohou zachytit a přitáhnout volný oděv, šperky nebo dlouhé vlasy.
• Před spuštěním elektrického nářadí z něj odstraňte všechny klíče nebo nástroje. Nářadí nebo klíč stále připojený k rotující části elektrického nářadí může způsobit zranění.
• Při práci s elektrickým nářadím dbejte zvýšené opatrnosti, soustředťe se na práci a používejte zdravý rozum. Nepoužívejte elektrické nářadí, pokud jste unaveni nebo pod vlivem drog, alkoholu nebo léků. I chvilková nepozornost při práci s elektrickým nářadím hrozí vážnou nehodou.
• Udržujte děti mimo pracovní prostor a NEDOVOLTE dětem tahat za napájecí kabel - může to způsobit vážné zranění.
• Před jakýmikoliv úpravami, výměnou příslušenství nebo odložením elektrického nářadí k uskladnění přepněte spínač do polohy vypnuto, abyste odpojili elektrické nářadí od zdroje napájení. Tato opatření snižují riziko náhodného spuštění elektrického nářadí.
• Ujistěte se, že větrací otvory nejsou znečištěné.
• Toto nářadí by neměly používat osoby mladší 16 let.

	Přečtěte si uživatelskou příručku.		Používejte ochranu sluchu
	Všeobecné varování		Používejte ochranné rukavice.
	Nebezpečí požáru		Používejte ochranný oděv.
	Nebezpečí úrazu elektrickým proudem		Používejte ochrannou masku
	Používejte ochranné brýle		Používejte ochranu dýchacích cest:

1 Varování před nebezpečím. Dbejte zvýšené opatrnosti.
2 Důležité, přečtěte si návod k použití a dbejte varování.
2 Používejte ochranné brýle.
3. Používejte ochranné chrániče sluchu.
4. Před opravou nebo údržbou vždy odpojte přístroj od zdroje napájení. Pokud je kabel poškozen, okamžitě vytáhněte zástrčku ze zásuvky.
5. Nepoužívejte vyžínač za deště nebo ve vlhkém prostředí.
6. Zastřihovač držte pevně a obsluhujte jej oběma rukama

Bezpečnost na pracovišti

• Pracovní prostor udržujte čistý a dobře osvětlený. Nepořádek a špatné osvětlení přispívají k nehodám.
• Před zahájením práce připravte a vyklid'te prostor, odstraňte ze země všechny vyčnívající kameny, větve, dráty a jiné cizí předměty, o které hrozí zakopnutí.
  • Zvláštní pozornost věnujte práci ve svažitém terénu nebo na

svazích. Nepoužívejte elektricky poháněný stroj ve výbušném prostředí tvořeném hořlavými kapalinami, plyny nebo prachem.

• Nepoužívejte vyžínač v extrémním prostředí s nebezpečím požáru nebo výbuchu. Vyžínač není chráněn proti vodě. Při práci v dešti nebo ve vlhkém prostředí hrozí nebezpečí úrazu elektrickým proudem.
• Nedovolte dětem nebo pozorovatelům, aby se pohybovali v místech, kde se používá elektricky napájený přístroj. Elektricky napájené zahradní zařízení ponechte mimo dosah okolních osob.
• Za nehody nebo nebezpečí, které vzniknou jiným osobám nebo životnímu prostředí, odpovídá obsluha nebo uživatel.

Elektrická bezpečnost

- Spotřebič připojujte pouze k zásuvce s charakteristikami odpovídajícími hodnotám uvedeným na typovém štítku. Nevystavujte elektricky napájené zařízení dešti nebo vlhku. Pokud se do elektrického nářadí dostane voda, zvyšuje se riziko úrazu elektrickým proudem.

- Přípojné kabely nenamáhejte. - Připojovací kabel nikdy nepoužívejte k prénášení, tahání elektricky napájených zařízení ani k vytahování zástrčky ze zásuvky.

- Přípojný kabel udržujte mimo dosah zdrojů tepla, olejů, ostrých hran nebo pohyblivých částí. Poškozené nebo zamotané připojovací kabely zvyšují riziko úrazu elektrickým proudem.

- Bezpečnostní pravidla pro elektrické stroje a zařízení

- POZOR: Před instalací nebo používáním spotřebiče je nutné si přečíst návod k obsluze a zejména bezpečnostní pokyny pro používání.

- Návod si uschovejte pro případné nahlédnutí a předejte jej budoucím uživatelům přístroje. Nedodržení uvedených bezpečnostních pokynů a upozornění může mít za následek úraz elektrickým proudem, požár nebo vážné zranění.

- Nedovolte dětem nebo mladistvým, aby přístroj obsluhovali.

- Osoby, které nejsou seznámeny s návodem k obsluze, by neměly spotřebič instalovat, udržovat ani používat. Tento spotřebič není určen k používání osobami se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo osobami s nedostatečnými zkušenostmi nebo znalostmi o spotřebiči, pokud nejsou pod dohledem nebo v souladu s pokyny k používání, které jim poskytly osoby odpovědné za jejich bezpečnost.

Bezpečnost osob

- Se zastřihovačem nepracujte, pokud se cítíte unavení nebo jste pod vlivem alkoholu, drog nebo léků. Při práci se strojem je nutné se plně soustředit a dbát zvýšené opatrnosti. Chvilka nepozornosti při používání elektrického nářadí může vést k nehodě a následnému vážnému zranění nebo poškození majetku.

- Je nezbytné používat osobní ochranné pomůcky. Vždy používejte těsně přiléhající ochranné brýle (podle normy EN 166 nebo jiných národních předpisů). Vzhledem k hlasitosti zařízení používejte ochranu sluchu. Doporučuje se také používat ochranné pomůcky, jako je protiprachová maska,

protiskluzová bezpečnostní obuv se svrškem, ochranné rukavice.

- Noste přiléhavý oděv. Volný oděv, šperky, šátky se mohou zachytit o pohyblivé části vyžínače, což může vést k nebezpečným nehodám. Pokud má uživatel dlouhé vlasy, měl by je mít zajištěné a svázané.

- Během provozu může spotřebič vysokou rychlostí vymršťovat různé předměty, piliny, kusy dřeva. Hrozí nebezpečí poranění. Doporučuje se používat vhodný oděv.

- Před spuštěním elektrického nářadí vyjměte všechny klíče a jiné nástroje používané k seřízení přístroje. Ponechání klíče v rotující části elektrického nářadí může způsobit zranění.

- Vyvarujte se práce v nepřirozené poloze těla. Zaujměte správný a stabilní postoj, abyste předešli možnosti ztráty rovnováhy. To umožní lepší ovládání elektrického nářadí v nepředvídatelných situacích.

- Vyvarujte se neúmyslného spuštění. Před zvednutím nebo přenášením zařízení se ujistěte, že je napájecí kabel odpojen a vypínač je ve vypnuté poloze. Přenášení elektricky poháněného zařízení s prstem na vypínači nebo připojení k elektrické síti se zapnutým vypínačem může vést k nehodě. Udržujte ruce a nohy mimo dosah pohyblivých (rotujících) částí vyžínače.

- Dodržujte bezpečnou vzdálenost od okolostojících osob I přes ve své podstatě bezpečnou konstrukci, použití ochranných opatření a dodatečných ochranných opatření vždy existuje riziko zbytkového zranění během provozu.

- K čištění vyžínače nepoužívejte čisticí prostředky ani alkohol.

- Nepoužívejte nástavce, které nejsou pro stroj speciálně

navrženy a doporučeny výrobcem. Skutečnost, že lze na elektrické nářadí namontovat příslušenství, není zárukou bezpečného používání.

• Systém příslušenství elektrického nářadí musí odpovídat rozměrům elektrického nářadí. Nevhodně dimenzované pracovní nástroje nelze dostatečně chránit ani kontrolovat.
• Je nutné používat osobní ochranné pomůcky. V závislosti na druhu práce používejte ochrannou masku zakrývající celý obličej, ochranu očí, např. ochranné brýle. Chraňte oči před cizími tělesy, která vznikají při práci ve vzduchu. Chraňte dýchací cesty před prachem a parami přenášenými vzduchem pomocí protiprachové masky. Dlouhodobé vystavení hluku může vést ke ztrátě sluchu.

- Udržujte okolostojící osoby v bezpečné vzdálenosti od dosahu vyžínače. Každý, kdo se nachází v blízkosti pracujícího elektrického nářadí, musí používat osobní ochranné pomůcky. Úlomky obrobků nebo zlomené pracovní nástroje se mohou odštípnout a způsobit zranění i mimo bezprostřední zónu dosahu.

- Pravidelně čistěte větrací otvory zařízení.

- Držíte-li vyžínač za základní rukojeť, ved'te jej pomocí pomocné rukojeti.

- Vyžínač vždy vypněte, když: - je ponechán bez dozoru, - před seřizovacími a údržbářskými pracemi, - po nárazu cizího předmětu, - jsou cítit abnormální vibrace zařízení.

Všeobecné informace

- Přístroj je určen výhradně pro použití v domácí zahradě v souladu s popisem a bezpečnostními pravidly obsaženými v tomto návodu k použití. Po vypnutí vyžínače se

vedení/čepel ještě nějakou dobu otáčí. Před opětovným spuštěním vyžínače vyčkejte, dokud se motor a linka/čepel zcela nezastaví. Zastřihovač nezapínejte a nevypínejte v krátkých intervalech.

- Obsluha vyžínače by měla nosit slušnou obuv s protiskluzovou podrážkou a dlouhé kalhoty, které chrání nohy. Nepracujte naboso nebo v žabkách či sandálech. Zastřihovač vždy používejte oběma rukama. Stroj používejte pouze za denního světla nebo při dobrém umělém osvětlení.

Před spuštěním stroje

Zkontrolujte stav vyžínače a ujistěte se, že žádná z jeho součástí není poškozena a že cívka s vlascem nebo nůž jsou správně připevněny a upevněny. Před použitím vyžínače zkontrolujte, zda nevykazuje známky opotřebení nebo poškození, a v případě potřeby jej odevzdejte do autorizovaného servisního střediska. Zkontrolujte, zda jsou okolní osoby a zvířata v bezpečné vzdálenosti od vyžínače (nejméně 15 metrů). Odpojte vyžínač od elektrické sítě, pokud jej nepoužíváte, před jeho přemístěním na jiné pracoviště a před jakoukoli prací na elektrickém nářadí (např. seřizování nebo čištění).

POUŽÍVÁNÍ OSOBNÍCH OCHRANNÝCH POMŮCEK

• Používejte ochranné brýle podle normy En166.
• Používejte ochranné masky podle normy En149
• Používejte další přesné osobní ochranné prostředky v závislosti na druhu prováděné práce.

Bezpečnostní pokyny pro nabíječku a baterii

Chcete-li připojit baterii k nabíjení, vložte ji do nabíječky a poté připojte nabíječku ke zdroji napájení.

Nabíječku chraňte před deštěm a vlhkostí. Nabíječka se smí používat pouze v interiéru.

Nabíječku udržujte v čistotě.

Nabíječku nepoužívejte na hořlavých předmětech a podkladech (např. papír) ani v prostředí s výbušnou a/nebo hořlavou atmosférou.

Při nabíjení vždy zajistěte dostatečné větrání, protože při poškození baterie v důsledku nesprávné manipulace/poškození může dojít k úniku výparů nebo elektrolytu z baterie.

Po dokončení nabíjení odpojte nabíječku od síťové zásuvky. Nenechávejte ji připojenou ke zdroji napájení déle, než je nutné.

Akumulátor skladujte a nabíjejte na suchém místě a dbejte na to, aby se do něj nedostala voda.

Udržujte konektory baterie čisté a zbavené nečistot.

Chraňte baterii před nárazy, vlhkostí a nikdy ji akumulátor otevírat ani mechanicky poškozovat.

Chcete-li zkontrolovat úroveň nabití akumulátoru, provedte následující kroky.

Stiskněte tlačítko na bloku akumulátorů a v případě potřeby nabijete akumulátor podle počtu LED diod a stavu nabití akumulátoru.

předpokládané doby provozu akumulátorového nářadí.

Skladování

Akumulátorové nářadí skladujte na suchém místě mimo dosah dětí. Z bezpečnostních důvodů před uskladněním akumulátorového nářadí vyjměte akumulátor. Po vložení akumulátoru do akumulátorového nářadí se akumulátor rychleji vybíjí. Chraňte akumulátor a nářadí před mrazem, vysokými teplotami, vlhkostí a vodou. Poškozený akumulátor neopravujte. Opravy akumulátoru lze provádět u výrobce nebo v autorizovaném servisním středisku. Akumulátor nabíjejte pouze v nabíječkách s parametry stanovenými výrobcem Skladování nebo používání akumulátoru v nevhodných podmínkách může způsobit únik elektrolytu. Poškozené nebo upravené akumulátory se nesmí používat. Poškozené nebo upravené baterie se mohou chovat nepředvídatelně a způsobit nebezpečné následky. Akumulátor uchovávejte mimo dosah ohně a chraňte jej před teplem. Baterie může při vystavení ohni nebo teplotám vyšším než 130 °C explodovat.

Vkládání baterie

Poznámka: Použití nevhodné baterie pro zařízení může vést k poruše nebo poškození zařízení. Chcete-li vložit akumulátor do rukojeti, zatlačte jej dovnitř, dokud neuslyšíte zámek zajištovacího mechanismu (akumulátor by měl být umístěn v jedné rovině s okrajem zařízení).

Vkládání baterie

Poznámka: Použití nevhodné baterie pro zařízení může vést k poruše nebo poškození zařízení. Chcete-li vložit akumulátor do rukojeti, zatlačte jej dovnitř, dokud neuslyšíte zámek zajištovacího mechanismu (akumulátor by měl být umístěn v jedné rovině s okrajem zařízení).

Je-li produkt označen tímto symbolem přeškrtnuté popelnice, podléhá produkt evropské směrnici 2012/19/EU. Seznamte se s požadavky místního systému zpětného odběru elektrických a elektronických zařízení. Postupujte v souladu s místními platnými předpisy. Výrobek nevyhazujte s běžným domácím odpadem. Odborná likvidace starého produktu předchází potenciálnímu poškození životního prostředí a zdraví.

Produkt byl vyroben z vysoce kvalitních materiálů a složek, které lze recyklovat a opakovaně používat.

Popis přístroje:

1. Horní rukojet
2. Zámek zapnutí
3. Pomocná rukojeť
   4 Vypínač
   5 Držák baterie
   6 Teleskopické prodloužení tyče
   7 Tlačítko zámku nastavení délky
4. Tlačítko zámku nastavení úhlu
5. Střihací hlava
6. Výklopná ochranná rukojeť

11 Ochranný kryt
12 Vodicí kolečko
13. Pružinová drážka (na fotografii není vidět)
14. Držák cívky napevno namontovaný
14. Trvale namontovaný držák cívky 14.
15. Kryt cívky
16. Cívka
17. Tlačítko cívky (změna délky nitě)
18. Hlava s plastovými noži
19. Plastové nože

Nastavení teleskopické tyče (6 a 7)

Chcete-li nastavit požadovanou délku teleskopické tyče podle své výšky, otočte aretací (7) ve směru hodinových ručiček a poté teleskopickou tyč vytáhněte.

(6) a zafixujte ji posunutím zajišťovacího mechanismu (7) v opačném směru.

Poté utáhněte opět ve směru hodinových ručiček.

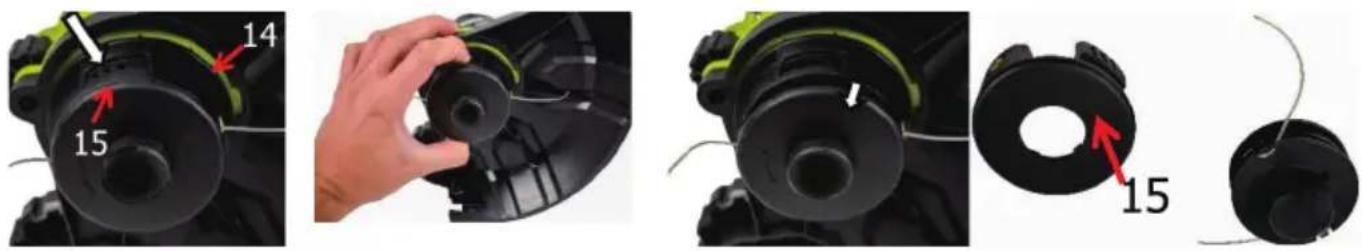

Výměna cívky:

Chcete-li vyměnit cívku za náhradní hlavu s plastovými noži, postupujte následujícím způsobem:

1. Na krytu cívky (15) jsou dva vyznačené body, které jsou proti sobě. Zatlačte na oba body současně a vytáhněte kryt cívky. (15) z pevného držáku cívky (14) ve směru vyznačeném šipkou.

2. Poté vytáhněte cívky (16) z krytu cívky (15).

3. Pokud právě vyměňujete cívku (16) za novou, ujistěte se, že jste nejprve prostrčili oba konce nitě kovovými očky na krytu cívky.

(15) nit prostrčte.

1. Před nasazením nové cívky (16) spolu s krytem cívky (15) na strunovou sekačku se ujistěte, že je pružina správně zasunuta do otvoru pro pružinu (13). Zasuňte mírně širší konec pružiny do štěrbiny (13), která je umístěna na držáku pružiny (14).

2. Nyní vložte novou cívku (16) spolu s krytem cívky.

(15) s "vyznačenými body" do vybrání držáku cívky (14). Po jejich nasazení a zacvaknutí krytu cívky můžete začít pracovat.

Délku nitě lze měnit ručně nebo automaticky.

Ručně:

V zájmu vlastní bezpečnosti vyjměte bateriil!

Jednou rukou stiskněte tlačítko cívky (17) a postupně vytáhněte příslušný konec nitě na požadovanou délku. Po dokončení nastavení délky nitě tlačítko uvolněte. Pokud je délka nitě příliš dlouhá, bude nit při spuštění zastřihovače automaticky zkrácena na správnou délku pomocí nože na vodicím kolečku (12).

Automatické:

Délku nitě lze kdykoli za chodu zastřihovače automaticky prodloužit krátkým přitlačením zastřihovače k zemi. Nit se automaticky odvíjí z cívky pomocí tlačítka cívky (17).

POZNÁMKA: Příliš dlouhým přitlačením vyžínače trávy k zemi se cívka s nití velmi rychle vyprázdní.

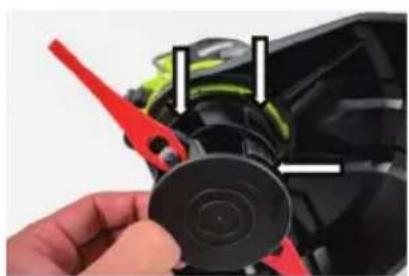

Výměna cívky s monofilním vláknem s plastovými noži

1 Vyjměte cívku s monofilním vláknem(16) a vložte náhradní hlavu s plastovými noži(18) (nezapomeňte vyjmout baterii):
2. Vyjměte cívku(16) spolu s krytem cívky(15), jak je popsáno u výměny cívky.
3. Poté vyměňte plastovou hlavici (18) se dvěma plastovými čepelemi (19).
4. Zkontrolujte, zda jsou obě plastové lopatky (19) dobře usazeny.

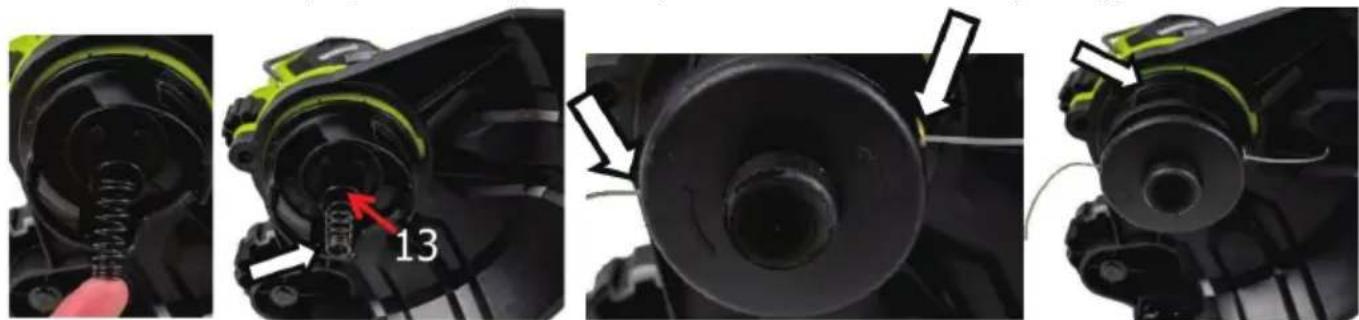

5. Zkontrolujte, zda je pružina správně usazena ve štěrbině (13) Pokud pružina již není zasunuta nebo se vysunula, opravte ji.
6. Poté vložte náhradní hlavici (18).
7. Vložte" do vybrání držáku cívky (14).

Po jejich správném sestavení a zajištění výměnné hlavy můžete začít pracovat.

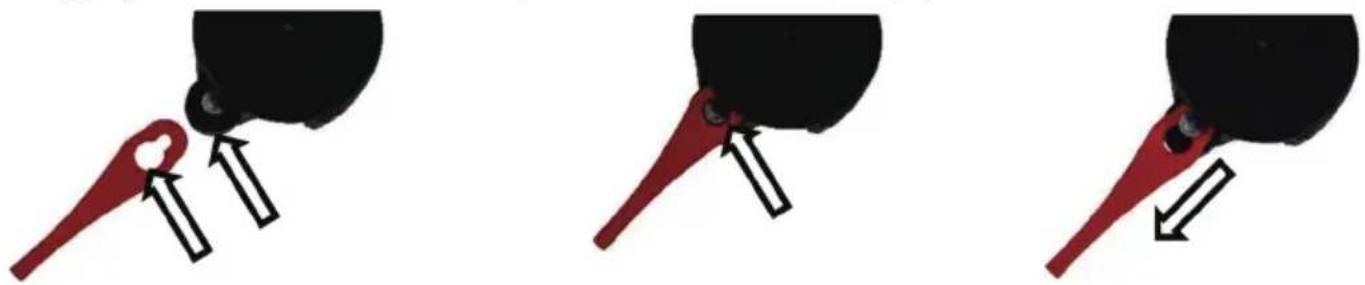

Plastové vložky (19) lze snadno vyměnit. Vyměnitelnou hlavu (18) není třeba demontovat.

Uchopte plastovou destičku a zatlačte ji směrem k výměnné hlavě. Poté jednoduše vytáhněte plastovou čepel (19) směrem nahoru.

Čhcete-li nové plastové čepele (19) nasadit na výměnnou hlavu (18), jednoduše je umístěte do úchytů hlavy, jak je znázorněno na obrázcích níže, a zatáhněte plastové čepele (19) směrem k sobě.

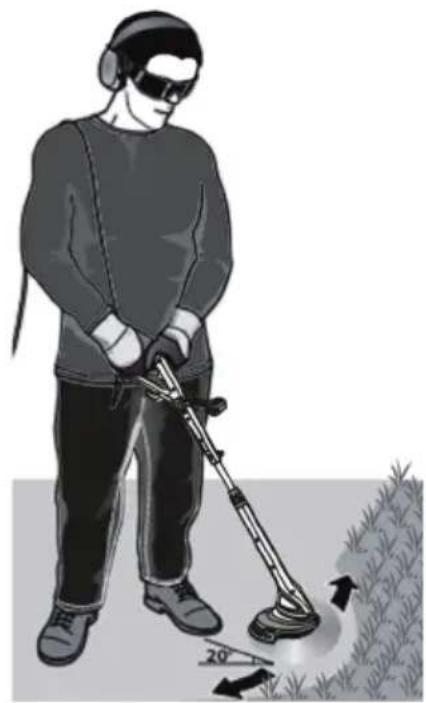

V případě, že se jedná o sekání trávy, je nutné se postarat o to, aby se nože na trávě pohybovaly v prostoru, kde se sekají:

Nesekejte mokrou trávu. Nejlepších výsledků sečení dosáhnete, když je tráva suchá. Prodlužovací kabel veďte skrz rám dozadu a dbejte na to, aby byl při sekání vždy za uživatelem. Držte přístroj v úhlu 20 stupňů vůči sekané trávě a pohybujte jím kývavým pohybem doleva a doprava. Dbejte na to, abyste jednotku drželi směrem od sebe - viz obrázek

Na vnější straně žací hlavy (9) se nachází tlačítko bezpečnostní pojistky pro nastavení úhlu (8). Pohybujte jím ve směru naznačeném šipkou, abyste nastavili úhel sekací hlavy (9) vůči pracovní ploše.

Poznámka: Použití akumulátoru, který není pro přístroj vhodný, může vést k nesprávnému provozu nebo poškození přístroje. Chcete-li vložit akumulátor do rukojeti, zatlačte jej dovnitř, dokud neuslyšite zámek zajišťovacího mechanismu (akumulátor by měl být umístěn v jedné rovině s okrajem jednotky).

Čištění, údržba:

1. Po každém použití jednotky očistěte celou jednotku od rostlinných zbytků a spodní kryt od shromážděné, zhutněné hmoty.
2. Pokud je to možné, udržujte větrací otvory a kryt motoru vždy bez prachu a nečistot. Jednotku otřete čistým hadříkem, kartáčem nebo vyfoukejte stlačeným vzduchem.
3. Čištění se doporučuje provádět ihned po každém použití.
4. K čištění spotřebiče nepoužívejte žádné čisticí prostředky ani rozpouštědla; mohly by poškodit plastové části spotřebiče. Je třeba dbát na to, aby se do přístroje nedostala voda.
5. Pravidelně kontrolujte stav řezacího vedení a také těsnost šroubů. U nových strojů by měla být první kontrola těsnosti šroubů provedena poté, co byl zastřihovač v provozu přibližně 2 hodiny. V případě potřeby uvolněné šrouby dotáhněte.
   Ujistěte se, že všechny části elektrického nářadí jsou v dobrém stavu a že stroj není přetížený nebo nevykonává práci, pro kterou není určen.

Po každých 15 minutách práce udělejte 15minutovou přestávku.

BLAUPUNT Akumulátorová strunová sekačka CT5010

Napětí: 18 V

Šířka sečení: 230 mm (2 strany).

Průměr struny: 1,2 mm

Otáčky bez zatížení: 10 000 ot/min

Teleskopická trubka

S ořezávacím kolečkem

S funkcí ořezávání hran

S otočnou řezací hlavou

S otočnou pomocnou rukojetí

S ochranným ocelovým drátem na ochranu květin

Baterie: 18VLi-Ion, BP1820 2,0 Ah (není součástí dodávky); BP1840 4,0 Ah-doporučená (není součástí

dodávky); BP1850 5,0 Ah (není součástí dodávky).

Rozměry: 17,8 x 16,3 x 91,5 mm

Hmotnost: 1,9 kg

Hlučnost:

Typická vážená hladina hluku A měřená podle normy ISO/TR 11688-1:

Nejistota měření (K): 3 dB (A)

Hladina hluku během provozu může překročit: 86,6 dB (A), (K) 3 dB

Vibrace

Celková hodnota vibrací měřená podle normy En3774:

Emise vibrací: ah = 92 dB(A)

Nejistota měření (K): Km = 1,5 m/s

Přípustná doba provozu: 35 minut provozu.

DÔLEŽITÉ INFORMÁCIE

Bezpečnost' na pracovisku

Elektrická bezpečnost'

- Noste priliehavý odev. Vol'né oblečenie, šperky, šatky sa

- Na čistenie vyžínača nepoužívajte čistiace prostriedky ani alkohol.

- Ked'držíte vyžínač za základnú rukovát, ved'te ho pomocou pomocnej rukoväte.

Pred spustením stroja

Bezpečnostné pokyny pre nabíjačku a batériu

Ak chcete pripojiť akumulátor na nabíjanie, vložte ho do nabíjačky a potom pripojte nabíjačku k zdroju napájania.

6 Teleskopické predíženie tyče

Potom ho opät utiahnite v smere hodinových ručičiek.

Výmena cievky:

V záujme vlastnej bezpečnosti vyberte batériu!

Varnost na delovnem mestu
