NÁVOD K OBSLUZE CS4120 BLAUPUNKT
Bezpečnostní pravidla pro elektrické stroje a zařízení
Zařízení je považováno za vhodné pro použití v zemích s mírným, rovnoměrně vlhkým klimatem. Lze jej použít rovněž v jiných zemích.
POZOR! Před zahájením montáže nebo používání zařízení je bezpodmínečně nutné přečíst si návod k obsluze, zejména doporučení týkající se bezpečnosti používání. Uschovejte si tyto pokyny pro referenci a předejte je dalším uživatelům zařízení.
Nedodržení těchto bezpečnostních pokynů a varování může vést k úrazu elektrickým proudem, požáru nebo vážnému zranění.
Nedovolte dětem a mladistvým obsluhovat zařízení. Osoby, které nejsou obeznámeny s návodem k obsluze, by se neměly pokoušet montovat, udržovat nebo používat zařízení.
Toto zařízení není určeno k používání osobami s omezenými fyzickými, senzorickými nebo psychickými schopnostmi, nebo osobami, které nemají zkušenosti nebo znalosti zařízení, leda by k tomu docházelo pod dozorem nebo v souladu s návodem k použití zařízení, předaným osobou zodpovědnou za jejich bezpečí.
Vysvětlení výstražných symbolů:
| 1 |  |  |  |  |
| 5 |  |  |  |  |
- Varování před nebezpečím. Dbejte zvýšené opatrnosti.
- Důležité je, přečíst si pokyny a dodržovat varování.
- Používejte ochranné brýle.
-
Používejte chrániče sluchu.
-
Před opravou nebo údržbou vždy odpojte od zdroje napájení. Pokud je kabel poškozen, okamžitě vytáhněte zástrčku ze zásuvky.
- Nepoužívejte pilu během deště nebo ve vlhkém prostředí.
- Pilu je nutné držet bezpečně a ovládat ji oběma rukama.
- Dodržujte bezpečnostní pravidla týkající se zpětného rázu. Vyvarujte se řezání špičkou vedení řetězu. V takové situaci má pila tendenci se otáčet a může se nekontrolovaně přemístit směrem k obsluze, což může způsobit zranění.
Nebezpečí na pracovišti
Pracoviště by mělo být udržováno v pořádku a dobře osvětlené. Nepořádek a špatné osvětlení přispívají k nehodám. Před zahájením práce připravte a vyčistěte plochu, odstraňte ze země všechny kameny, větve, dráty a jiné cizí předměty, o které lze zakopnout.
Budte zvláště opatrní, pokud práce probíhají na svažitém terénu nebo svazích.
Elektricky napájené zařízení nepoužívejte ve výbušném prostředí, ve kterém se vyskytují hořlavé kapaliny, plyny nebo prach. Zařízení může vytvářet jiskry, které mohou zapálit prach nebo výpary.
Je zakázáno používat elektrickou pilu na místech s vysokým rizikem požáru nebo výbuchu.
Pila není zajištěna proti vodě. Práce v dešti nebo ve vlhkém prostředí může způsobit úraz elektrickým proudem.
Nedovolte dětem a postranním osobám vstupovat na místa, na kterých se používá zařízení poháněné elektrickým motorem. V případě rozptýlení, můžete ztratit kontrolu nad zařízením.
Udržujte elektricky poháněné zahradní vybavení mimo dosah postranních osob.
Operátor nebo uživatel je odpovědný za nehody nebo ohrožení jiných osob nebo okolí.
Bezpečnost elektrického systému
Zařízení smí být připojeno pouze k zásuvce s charakteristikami uvedenými na typovém štítku.
Zástrčky elektrického nářadí musí odpovídat zásuvce. Nikdy žádným způsobem neupravujte zástrčku napájecího kabelu.
Nemodifikovaná zástrčka, která pasuje do zásuvky, snižuje riziko úrazu elektrickým proudem.
Vyvarujte se tělesného kontaktu s uzemněnými povrchy, jako jsou potrubí, topidla, radiátory a chladničky. Pokud se dotknete uzemněných nebo zkratovaných částí, zvyšuje se riziko úrazu elektrickým proudem.
Nevystavujte elektricky napájená zařízení působení deště nebo vlhkosti. Pokud by se do elektrického nářadí dostala voda, zvyšuje se riziko úrazu elektrickým proudem.
Bezpečnost lidí
Řetězovou pilu nepoužívejte, pokud se uživatel cítí unavený nebo je pod vlivem alkoholu, drog nebo léků. Při používání stroje je vyžadována plná soustředěnost, budťe opatrní.
Chvilka nepozornosti při práci s elektrickým nářadím může vést k nehodě, která může mít za následek vážné zranění osob nebo škodu na majetku.
Používejte osobní ochranné pracovní prostředky. Vždy používejte těsně přiléhající ochranné brýle (v souladu s normou EN 166 nebo jinými národními předpisy). Vzhledem k hlasitosti zařízení používejte chrániče sluchu. Dále se doporučuje používat ochranné pomůcky jako je protiprachová maska, protiskluzová bezpečnostní obuv s plným svrškem, ochranné rukavice a přilba.
Noste přiléhavé oblečení. Volné oblečení, šperky, šál se mohou zachytit o pohyblivé části pily, což může vést k vážným nehodám. Pokud má uživatel dlouhé vlasy, měly by je mít zajištěny a svázány.
Během provozu může zařízení velkou rychlostí odhazovat
různé předměty, piliny a kusy dřeva. Hrozí nebezpečí úrazu. Doporučuje se používat vhodné oblečení.
Před použitím elektrického nářadí odstraňte všechny klíče a další nástroje sloužící k nastavení zařízení. Ponechání klíče v rotující části elektrického nářadí může způsobit zranění.
Vyhněte se práci v nepřirozené poloze těla. Zaujměte správný a stabilní postoj, abyste neztratili rovnováhu. To umožní lepší ovládání elektrického nářadí v nepředvídatelných situacích.
Vyhněte se nechtěnému spuštění. Před zvednutím nebo přenášením zařízení se ujistěte, že je napájecí kabel odpojen od sítě a vypínač je v poloze vypnuto. Přenášení elektrického zařízení s prstem na vypínači nebo připojení k napájení, když je vypínač zapnutý, může způsobit nehodu.
Udržujte ruce a nohy v dostatečné vzdálenosti od pohyblivých (rotujících) částí pily.
Nezvedejte pracující pilu nad ramena. Držte pilu oběma rukama.
Udržujte bezpečnou vzdálenost od postranních osob.
Navzdory přirozeně bezpečné konstrukci, bezpečnostním opatřením a doplňkovým ochranným
opatřením existuje vždy zbytkové riziko úrazu při práci.
Podrobné bezpečnostní pokyny pro řetězové pily.
Nepokoušejte se řezat kov.
K čištění pily nepoužívejte saponáty ani alkohol. Otřete měkkým suchým hadříkem.
Nepoužívejte příslušenství, které není speciálně navrženo pro toto zařízení a doporučeno výrobcem. Skutečnost, že lze příslušenství k elektrickému nářadí připojit, nezaručuje bezpečné používání.
Systém uchycení pracovního nástroje musí odpovídat rozměrům elektrického nářadí. Nástroje nesprávné velikosti nelze dostatečně chránit nebo kontrolovat.
Používejte osobní ochranné pracovní prostředky. V závislosti na druhu práce musíte nosit obličejovou masku, ochranu očí,
např. ochranné brýle. Oči by měly být chráněny před cizími předměty vznášejícími se ve vzduchu, vytvořenými během práce. Chraňte dýchací cesty před zvýšeným prachem a výpary pomocí protiprachových masek. Dlouhodobé vystavení hluku může vést ke ztrátě sluchu.
Dávejte pozor, aby se postranní osoby zdržovaly v bezpečné vzdálenosti od oblasti dosahu řetězové pily. Každý, kdo se nachází v blízkosti provozovaného elektrického nářadí, musí používat osobní ochranné prostředky. Úlomky obrobku nebo zlomené pracovní nástroje se mohou odlupovat a způsobit zranění rovněž mimo bezprostřední dosah.
Nepřenášejte elektrické nářadí, pokud je v pohybu. Náhodný kontakt oděvu s pracovním nářadím může oděv pořezat a dostat se do kontaktu s tělem operátora.
Ventilační otvory nářadí je nutné pravidelně čištit. Dmychadlo motoru nasává prach do krytu a velké množství nahromaděného kovového prachu může způsobit úraz elektrickým proudem. Zablokované ventilační otvory stroje mohou také způsobit přehřátí elektrického nářadí.
Před každým spuštěním zkontrolujte, zda:
- zařízení je správně sestaveno v souladu s pokyny;
- řezný nástroj je v dobrém technickém stavu; pravidelně kontrolujte upevnění řetězu, poškození a opotřebení;
- bezpečnostní zařízení (např. ochranný kryt řezného zařízení, kryt, rukojeť, spínač spouštění motoru) jsou v dobrém stavu a fungují správně.
Řetězovou pilu oddalujte od řezaného materiálu pouze tehdy, když řetěz pily běží.
Při prořezávání vždy používejte opěrný zub jako opěrný bod. Držte pilu za hlavní rukojeť a vedťe ji pomocí pomocné rukojeti. Pokud není možné přeříznout materiál najednou, zatáhněte pilu mírně dozadu, nastavte opěrný zub a pokračujte v řezání mírným nadzvednutím hlavní rukojeti pily.
Budte zvláště opatrní, pokud dojde k zaseknutí řetězu. Může dojít k tzv. zpětnému rázu směřujícímu k uživateli.
Po vypnutí pily se řetěz ještě nějakou dobu pohybuje. Dbejte zvýšené opatrnosti.
Otáčející se pilový řetěz se zahřívá a rozšiřuje. Bez správného mazání a napnutí může vyskočit z vodítka nebo se roztrhnout.
Nebezpečí vážné nehody a hmotných škod.
Pilu vždy vypněte, pokud:
- je ponechána bez dozoru,
- před seřizovacími a údržbářskými pracemi,
- po nárazu cizím předmětem.
- jsou cítit abnormální vibrace zařízení.
Všeobecné informace
Zařízení je určeno pouze pro práci v domácí zahradě v souladu s popisem a bezpečnostními pravidly obsaženými v tomto návodu k použití. Může sloužit k prořezávání větví, přípravu palivového dříví a dalšímu využití, které vyžaduje ořezávání dříví.
Jakékoli jiné použití může být pro uživatele nebezpečné a může způsobit poškození zařízení. Zařízení by se nemělo používat ke kácení stromů nebo k řezání jiných materiálů než dřeva a materiálů na bázi dřeva.
K zpětnému rázu dochází náhle a nekontrolovaně, je to reakce stroje na zaseknutí nebo zablokování řezacího zařízení.
Následkem zaseknutí nebo zablokování řezacího zařízení je prudké trhnutí ve směru opačném, než je otáčení kotouče.
Zpětný ráz je důsledkem nedodržení bezpečnostních pokynů.
Pro zabránění zpětnému rázu dodržujte bezpečnostní pokyny a k prevenci používejte následující metody.
Metody prevence zpětného rázu.
a) Nářadí držte stroj pevně a bezpečně za obě rukojeti. Vždy používejte přídavnou rukojeť. - Osoba obsluhující zařízení má pod kontrolou krouticí moment a související síly zpětného rázu, jestliže dodržuje příslušná bezpečnostní opatření.
b) Nepřibližujte ruce k řezné části nářadí. UPOZORNĚNÍ: Nářadí při nesprávném použití může způsobit zranění uživatele.
c) Osoba pracující s nářadím musí být v takové pozici. aby při případném zpětném rázu nebyla v dosahu ostří nářadí.
Pokud se na spotřebiči objeví symbol přeškrtnuté nádoby na odpadky, znamená to, že na výrobek se vztahuje evropská směrnice 2012/19 / EU. Seznamte se s požadavky místního systému sběru elektrických a elektronických odpadů. Dodržujte místní předpisy. Nevyhazujte tento výrobek do domácího odpadu. Správná likvidace starého výrobku zabrání možným negativním dopadům na životní prostředí a lidské zdraví.
Informace o ochraně životního prostředí
Balení obsahuje pouze potřebné prvky. Každý obal byl vyroben tak, aby se zajistilo snadné oddělení tří obalových materiálů: lepenka (krabice), polystyrénová pěna (vnitřní ochrana) a polyethylen (sáčky, ochranné fólie). Zařízení je vyrobeno z recyklovatelných materiálů a po jeho demontáži může být opět použito specializovanou firmou. Dodržujte místní předpisy pro likvidaci obalových materiálů, odpadních baterií a nepotřebných zařízení.
Výrobek je vyroben z vysoce kvalitních materiálů a součástí, které lze recyklovat a znovu použít.

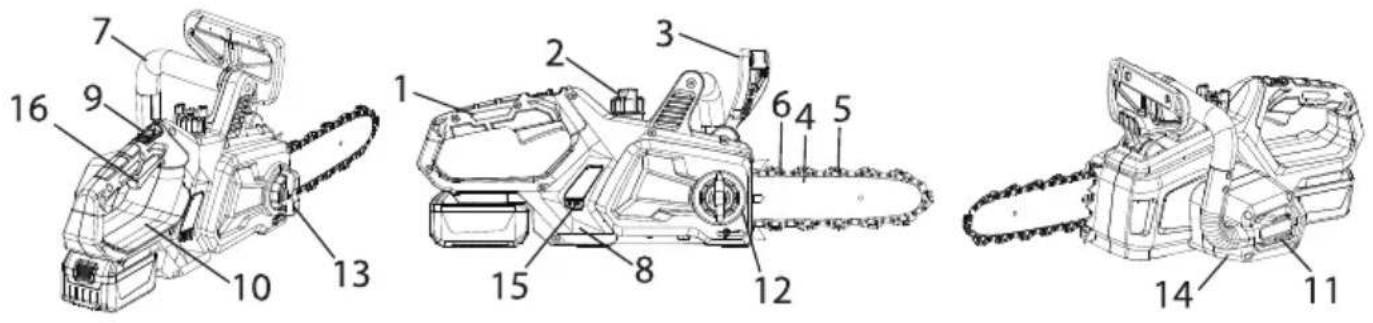

Konstrukce elektrické řetězové pily.
- Rukojet
- Nádržka na olej pro mazání řetězu
- Páčka brzdy řetězu
- Vodící lišta
- Retěz
- Mazací otvory vodící lišty
- Pomocná rukojeť
- Pouzdro
- Tlačítko blokády spínače
- Chránič prstů/
- Kryt vzduchového filtru
- Napínač řetězu (SDS)
- Montážní matice krytu převodovky
- Kryt převodovky pohonu
- Okénko hladiny oleje
- Spínač
Typ baterie: 18 V Li-Ion; BP1840 4.0 Ah, BP1850 5.0 Ah doporučeno (není součástí balení)
PŘÍPRAVA ZAŘÍZENÍ PRO PRÁCI
Řetězová pila dodávaná výrobcem je částečně demontovaná. Informace o postupu při výměně řetězu, instalaci vodicí lišty a montážní výkresy umožní sestavení a přípravu pily k práci.

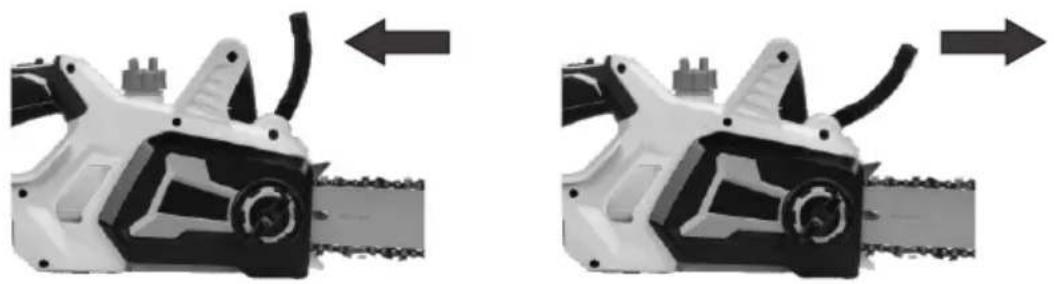

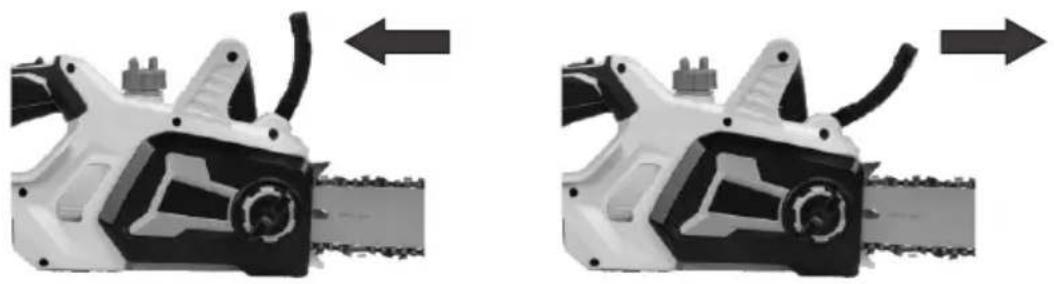

FUNKCE BRZDY ŘETĚZU
Bezpečnostní brzda je určena k okamžitému zastavení pilového řetězu při zpětném rázu. Brzda je připravena k použití, pokud je ve svislé poloze.
Před každým použitím pily zkontrolujte funkci brzdy řetězu posunutím páky dopředu.
Pokud zjistíte, že brzda nefunguje správně, odneste pilu do servisního střediska. Nepoužívejte pilu s nefunkční bezpečnostní brzdou.

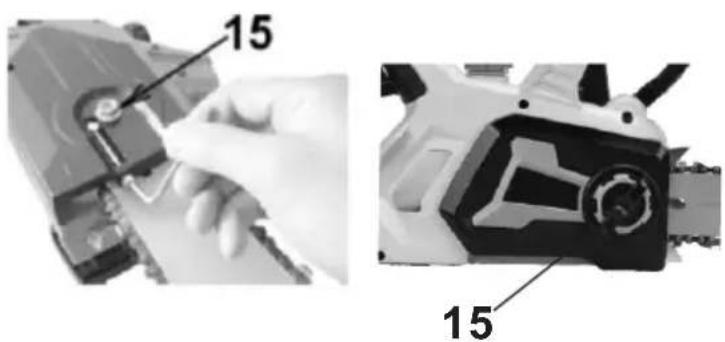

MONTÁŽ VODÍCÍ LIŠTY A ŘETĚZU
Při manipulaci s řetězem budte obzvlášť opatrní, je velmi ostrý. Doporučuje se používat ochranné rukavice.
Před zahájením montáže řetězu a vodicí lišty zkontrolujte nastavení směru zubů. Na krytu pily se nachází informace o správném směru.
Pro odstranění řetězu:
Odstraňte upevňovací matici krytu. Odstraňte kryt převodovky pohonu. Uvolněte napnutí řetězu maximálním otočením napínacího šroubu proti směru hodinových ručiček. Sundejte vodící lištu a řetěz.
Nasazování řetězu:
Odstraňte upevňovací matici krytu. Odstraňte kryt převodovky pohonu. Uvolněte napnutí řetězu maximálním otočením napínacího šroubu proti směru hodinových ručiček. Vložte řetěz do drážky vodicí lišty a zkontrolujte přitom směr zubů, aby odpovídal informacím na krytu.
Vodicí lištu a řetěz nasadte na upevňovací prvky tak, aby články řetězového pohonu byly v zubech řetězového kola, hlava šroubu v drážce vodicí lišty a čep posuvného napínacího prvku v drážce vodicí lišty.
Po každých 5 hodinách práce se doporučuje změnit polohu vodící lišty tak, aby se horní a spodní okraj stíral rovnoměrně.
Vždy zkontrolujte, zda je olejový kanálek čistý a zajišťuje volný průtok oleje.
NAPÍNÁNÍ ŘETĚZU
Před zahájením práce je nutné napnout řetěz. Za tímto účelem použijte napínací matici řetězu. Řetěz napínejte otáčením ve směru hodinových ručiček.
Zkontrolujte, zda se řetěz nachází uvnitř drážky vodicí lišty.
Utahujte upínací šroub řetězu ve směru hodinových ručiček, dokud nebude řetěz dostatečně napnutý. Následně utáhněte pojistnou matici.
Správně napnutý řetěz lze zvednout ve středu vodicí lišty do výšky cca 3-4 mm.
MAZÁNÍ ŘETĚZU
Před zahájením práce zkontrolujte hladinu oleje pro mazání řetězu v nádržce (2). Pokud je hladina oleje viditelná ve spodní části okénka nádrže - je třeba ji doplnit.
Odšroubujte uzávěr nádržky na olej, nalijte do nádržky olej pro mazání řetězu. Doporučuje se, aby hladina oleje zaplnila celé okénko olejové nádrže. Po doplnění oleje našroubujte uzávěr nádrže a otřete tělo zařízení, aby nebylo špinavé a neklouzalo.
Kontrolujte množství oleje v nádrži každých 30 minut práce.
Neprovozujte pilu bez oleje v nádrži. Olej pro mazání řetězu není dodáván společně se zařízením.
ZAPNUTÍ A VYPNUTÍ ŘETĚZOVÉ PILY
Uchopte pilu pravou rukou za rukojeť tak, aby ji obepínal palec ruky Uvolněte brzdu řetězu. Palcem stiskněte a podržte tlačítko blokády a ukazováčkem stiskněte a podržte spínač. Pila se spustí a řetěz se začne otáčet.
Pilu vypnete tím, že pustíte spínač. Řetěz se zastaví. Zatáhněte brzdu řetězu, abyste předešli náhodnému spuštění.
ŘEZÁNÍ - OBECNÉ RADY
Po každých 15 minutách práce si udělejte 15minutovou přestávku.
Před zahájením práce a řezání se seznamte s bezpečnostními pravidly. Existuje možnost zpětného rázu, pila může být odražena směrem k uživateli. Nebezpečí vážného úrazu nebo smrtelné nehody. Začněte řezat, jakmile pila dosáhne plné rychlosti.
Neřezejte oblastí kolem horní čtvrtiny vrcholu vodící lišty.
Během řezání nepoužívejte vysoký tlak. Při plné rychlosti pily vyvíjejte mírný tlak.
Pokud se vodící lišta zasekne v materiálu, nevytahujte ji silou, použijte klín nebo páku.
Vždy se ujistěte, že máte nohy dobře podepřené. Nestůjte na kmenech stromů. Dávejte pozor na kutálející se nařezané klády.
Dávejte pozor na odpružení řezané větve.
ODVĚTVOVÁNÍ
Odvětvováním se rozumí odstraňování větví a halouzek z pokáceného stromu.
Větve podpírající kmen by měly být odříznuty jako poslední, až po seříznutí kmene.
Větve pod napětím by měly být řezány směrem nahoru zespodu, aby se zabránilo vzpríčení vodící lišty.
ŘEZÁNÍ KLÁD

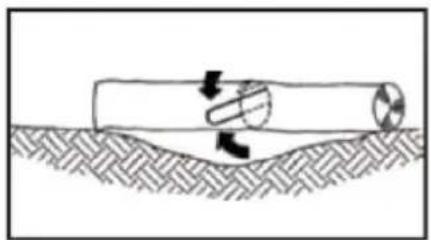

Vezměte v úvahu směr napětí uvnitř klády. Řez by měl končit na opačné straně ohybu klády. Zabráníte tím zaseknutí vodící lišty.
V případě stromu ležícího na zemi jej rozřízněte napůl, následně kládu otočte a řežte, dokončujíc řez na druhé straně.
Pokud je strom podepřen na jedné straně, řežte nejprve zdola až do 1/3 průměru kmene, poté dokončete horní řez. Pokud je kmen podepřen na obou stranách, začněte shora, seřízněte do 1/3 a poté skončete spodním řezem.

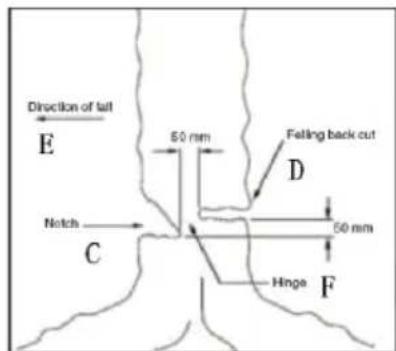

Před kácením stromu je třeba provést pozorování. Určete směr pádu stromu s přihlédnutím ke sklonu stromu, směru větru, umístění těžších větví a sklonu terénu. Zabezpečte prostor a posudťe, zda spadlý strom nezpůsobí škodu na majetku. Zkontrolujte únikovou cestu, zda na ní nejsou nějaké překážky. Malé stromky s průměrem kmene menším než 15 cm lze řezat jedním řezem. Je-li kmen silnější, je nutné provést klasické kácení.


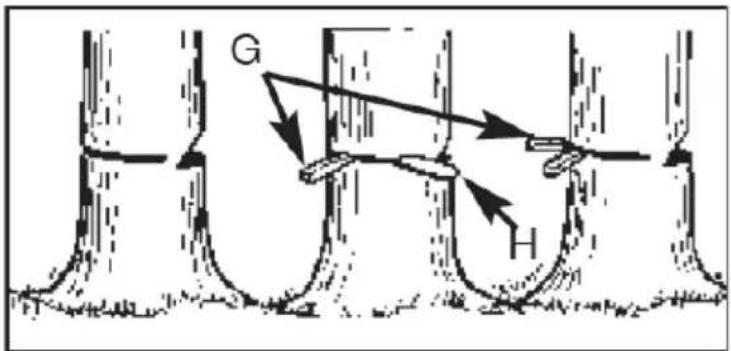

G H
Provedte řez do 1/3 hloubky stromu na straně, na kterou má být strom pokácen. Provedte kácení na úrovni mírně vyšší, než je řez na opačné straně řezu.
POZOR! Před čištěním nebo údržbou se ujistěte, že je zařízení vypnuté a odpojené od napájení.
Po ukončení práce je třeba zařízení očistit od zbytků pilin, prachu a nečistot.
K odstranění prachu z krytu použijte měkký kartáč, štětec nebo hadřík.
Zařízení je možné čistit vlhkým hadříkem za předpokladu, že je ihned vysušeno. Kovové části by měly být zajištěny olejem.
Pravidelně čistěte ventilační otvory. Použijte stlačený vzduch nebo vysavač.
Lišta a řetěz by měly být pravidelně kontrolovány po každých 5 hodinách práce. Odstraňte piliny z vodicí drážky a otvoru pro olej. Namažte ozubené kolo vedení řetězu skrz otvor pro mazání lišty (6).
Ujistěte se, že je řetěz vždy ostrý. Při použití pily s tupým řetězem dochází k rychlejšímu opotřebení vodící lišty a dalších konstrukčních součástí zařízení. V extrémním případě může dojít k přetržení řetězu. Doporučuje se ostřit řetěz v profesionálních servisech.
Pokud má být zařízení skladováno a nepoužíváno, mělo by být skladováno v dobře větrané místnosti, bez vlhkosti a chráněno před prachem. Nezapomeňte řeznou jednotku zakrýt a uchovávat stroj mimo dosah dětí.
TECHNICKÉ PARAMETRY
| ELEKTRICKÁ ŘETĚZOVÁ PILA | ||
| Type, model | CS3120 | CS4120 |
| Délka vodicí lišty | 32,5cm 35,3 cm | |
| Typ řetězu | 3/8" nízký profil 0,050" | |
| Počet článků řetězu | 40 pcs. 45 pcs. | |
| Rychlost posuvu řetězu | 5,7 m/s | 4,95 m/s |
| Rychlost bez zatížení: | 3000 rpm | 2600 rpm |
| Objem nádržky na olej | 300 ml | |
| Brzda řetězu | 0.12 s | |
| Hladina akustického tlaku, nejistota měření | LpA=95.5 dB(A), K= 3 dB | LpA=96,4 dB(A), K= 3 dB |
| Hodnota vibrací přenášených strojem a působicích na horní končetiny operátora | přední rukojeť a front_hv, eq = 5,682 m/s ^2 zadní rukojeť a rear_hv, eq = 4,695 m/s ^2 K= 1.5m/s ^2 | |
| Garantovaná hladina akustického výkonu LWA | 107 dB(A) | |
| Hmotnost | 3.06 kgs 3.16 kgs | |
| Rok výroby | Na typovém štítku | |
| Typ baterie | 18 V Li-Ion; BP1840 4.0 Ah, BP1850 5.0 Ah doporučeno (není součástí balení) | |
- Varovanie pred nebezpečenstvom. Zachovávajte náležitú opatrnost.
CS3120 4120
Bezpečnost' na pracovisku
Elektrická bezpečnost'
Podrobné bezpečnostné pokyny retazových píl.
Na čistenie píly nepoužívajte čistiace prostriedky ani alkohol.
Utierajte mäkkou suchou handričkou.
Pred každým spustením skontrolujte:
Ak sa daný materiál nedá prepílit' naraz, odtiahnite pílu trochu dozadu, posuňte podporné třne a pokračujte v pílení, pričom trochu zdvihnite hlavnú rukovát' píly.
- Rukovät'
- Nádrž mazacieho oleja retaze
- Páka brzdy retaze
- Vodiaca lišta
- Retaz
- Mazacie otvory vodiacej lišty
- Pomocná rukovát
- Plášť
- Tlačidlo blokády zapínača
- Chranič prstov
- Plášť vzduchového filtra
- Napínač retaze (SDS)
- Montážna matica krytu prevodu pohonu
- Kryt prevodu pohonu
- Okienko hladiny oleja
- Zapínač
Typ batérie: 18 V Li-ión; BP1840 4.0 Ah, BP1850 5.0 Ah doporučeno (není součástí balení)
PRÍPRAVA STROJA NA POUŽITIE/PREVÁDZKU
Pred každým použitím píly skontrolujte, či brzda retaze funguje správne, posunutím páky dopredu.
Ret'az pred začatím práce náležite napnite. Použite na to maticu napínača ret'aze. Ret'az sa napína pretáčaním matice v smere pohybu hodinových ručičiek.
Otáčajte napínaciu skrutku v smere pohybu hodinových ručičiek dovtedy, kým nebude reťaz náležite napnutá. Následne utiahnite poistnú (blokovaciu) maticu.
Pred začatím práce vždy skontrolujte hladinu oleja mazania reťaze v nádrži (2). Ak je viditel'ná hladina oleja v spodnej časti okienka, olej doplňte.
Odskrutkujte uzáver olejovej nádrže, a do nádrže nalejte vhodný olej na mazanie reťazí. Odporúčame, aby olej vypĺňal celé okienko hladiny oleja. Po doliatí oleja utiahnite uzáver nádrže a poutierajte korpus zariadenia tak, aby nebol špinavý ani šmyklavý.
Počas práce kontrolujte hladinu oleja v nádrži každých 30 minút.
Nepoužívajte pílu, keď v nádrži nie je olej. Olej na mazanie retaze sa nedodáva spolu so zariadením.
SPÚŠTANIE A VYPÍNANIE REŽAZOVEJ PÍLY
Uchopte pílu pravou rukou za rukovät tak, aby ste rukovät obopínali palcom. Odblokujte brzdu retaze. Palcom stlačte a podržte tlačidlo blokády, a potom ukazovákom stlačte a podržte zapínač. Píla sa spustí a retaz sa začne točit.
Ked' chcete pílu vypnút, pustite tlačidlo zapínača. Retaz sa zastaví. Zatiahnite brzdu retaze, aby ste zabránili náhodnému spusteniu.
PÍLENIE – VŠEOBECNÉ POKYNY
Ak sa vodiaca lišta zasekne v materiáli, nevyťahujte ju nasilu, ale použite vhodný klin alebo páku.
Vždy zabezpečte, aby ste stáli stabilne, aby ste boli dobre opretý o podklad. Nestávajte na kmene stromov. Dávaj pozor
Zariadenie po dokončení práce vždy náležite vyčistite, odstráňte piliny, špinu a prach.
Jemnou kefou, štetcom alebo utierkou očistite plást, odstránte prach a špinu.
Kovové prvky zabezpečte olejom.
Po každých 5 hodinách práce, pravidelne kontrolujte stav vodiacej lišty a retaze. Odstraňujte piliny z
vodiacej drážky a z olejového otvoru. Cez mazací otvor vodiacej lišty namažte ozubené koleso retaze (6).
