Typ produktu	WiFi IP dveřní kamerový interkom
Model	H1139
Značka	Emos
Napájení	12V DC, 1A (přes přiložený napájecí adaptér)
Síť	Pouze Wi-Fi 2,4 GHz; podporuje také pevnou LAN přes RJ45
Montáž	Montáž na zeď; doporučená výška 140-170 cm; silikonové těsnění pro omítkové stěny
Kamera	Vestavěná videokamera s živým náhledem, snímkem a záznamem
Zvuk	Obousměrný zvuk s mikrofonem a reproduktorem; nastavitelná hlasitost a zesílení mikrofonu
Ovládání zámku dveří	Elektrické odblokování zámku (12V) přes aplikaci nebo tlačítko na dveřní kamerové jednotce
Součásti balení	Dveřní kamerová jednotka, montážní kryt, napájecí adaptér, melodický zvonek, upevňovací šrouby
Mobilní aplikace	Aplikace VDP (iOS/Android); podporuje párování zařízení, živý náhled, záznam, nastavení
Melodický zvonek	Bezdrátový zvonkohra (3x AA baterie); párování s dveřní kamerovou jednotkou pomocí tlačítka kódu
Reset	Stiskněte a podržte tlačítko reset po dobu 5 sekund pro obnovení továrního nastavení
Odolnost proti vodě	IP krytí není specifikováno; doporučuje se silikonové těsnění k zabránění vniknutí vlhkosti
Provozní teplota	Není specifikováno; typické pro venkovní použití
Údržba	Jemně čistěte čočku; kontrolujte kabely; vysušte jednotku, pokud se objeví kondenzace
Bezpečnost	CE vyhovující; nevyhazujte do domovního odpadu; použijte sběrná místa
Náhradní díly / Opravitelnost	Není specifikováno; kontaktujte podporu Emos pro servis

Často kladené otázky - H1139 Emos

Co mám dělat, pokud zařízení nefunguje?

Zkontrolujte kabely a připojení napájecího adaptéru. Pokud jste prodloužili kabel, ujistěte se o správné polaritě. Změřte výstupní napětí na konektoru multimetrem; mělo by být 12V DC (+/- 1V).

Proč se čočka zamlžuje?

K tomu dochází hlavně v chladném počasí v důsledku kondenzace mezi zdí a dveřní jednotkou. Jednotku důkladně vysušte a upravte instalaci pro zlepšení ventilace.

Co způsobuje samovolné zvonění?

Vlhkost uvnitř kamery může zkratovat kontakty spínače zámku, což způsobuje falešné zvonění. Sejměte dveřní jednotku, důkladně ji vysušte a nastříkejte vodoodpudivým prostředkem pro elektroniku.

Proč se dveřní zámek neotevře?

Zkontrolujte, zda není kabeláž poškozena. Změřte napětí na svorkách zámku multimetrem; zámek vyžaduje 12V k aktivaci. Pokud je napětí nízké, použijte silnější vodiče pro ovládání zámku.

Proč se náhle snížila citlivost mikrofonu?

Otvor mikrofonu může být ucpaný. Jemně jej vyčistěte tenkým tupým předmětem. Dávejte pozor, abyste nepoškodili mikrofon.

Co když se zařízení nemůže připojit k síti nebo se nepodaří párování?

Zkontrolujte svou Wi-Fi síť (musí být 2,4 GHz). Resetujte zařízení stisknutím a podržením tlačítka reset po dobu 5 sekund, poté opakujte proces párování pomocí aplikace VDP.

Jak spáruji dveřní kamerovou jednotku s melodickým zvonkem?

Vložte 3x AA baterie do zvonku. Dlouze stiskněte tlačítko 'Code' na 2 sekundy, poté stiskněte tlačítko zvonku na dveřní kamerové jednotce. Zvonek zazvoní pro potvrzení úspěšného párování.

Jak resetuji dveřní kamerovou jednotku do továrního nastavení?

Stiskněte a podržte tlačítko reset po dobu 5 sekund, poté odpojte a znovu připojte napájení.

Mohu sdílet přístup k zařízení s jiným uživatelem?

Ano. V aplikaci VDP přejděte do nastavení zařízení a klikněte na 'QR kód'. Druhý uživatel naskenuje QR kód pomocí možnosti 'Přidat sdílené zařízení', aby získal přístup bez úplného párování.

Jaká je doporučená montážní výška?

Dveřní kamerová jednotka by měla být namontována ve výšce 140-170 cm nad zemí pro optimální výhled.

NÁVOD K OBSLUZE H1139 Emos

CZ | IP Dveřní kamerová jednotka

Obsah dodávky

montážní stříška 1 ks

dveřní kamerová jednotka 1 ks

napájecí zdroj 1 ks

melodický zvonek 1 ks

upevňovací šrouby

Instalace

viz obr. 3

Pro správnou funkci zařízení je nutný kvalitní signál WiFi sítě. V případě špatné kvality bezdrátového připojení, propojte zařízení s domácí sítí datovým kabelem s konektory RJ45.

1. Vyšroubujte šroub na spodní straně a vysuňte dveřní kamerovou jednotku ze stříšky.
2. Zvolte vhodné místo pro montáž a zde připevněte krycí stříšku.
3. Připojenou dveřní kamerovou jednotku přišroubujte pomocí přiložených šroubů ke krycí stříšce.
   Dveřní kamerová jednotka na omítce – mezi zed'a dveřní stanici naneste vrstvu silikonu, která zamezí vnikání vlhka. Silikon by měl být na horní a bočních stěnách. Spodní stěna musí být volná pro odchod vlhkého vzduchu.

Obsluha aplikace pro vzdálený přístup

1. Stažení aplikace

Aplikaci stáhněte na Google Play, či Apple store. Název: VDP

VDP

2. Přidání nového zařízení

a) a) spárování nového zařízení

Na úvodní obrazovce klikněte na ikonu. Zvolte dle obrázku model připojovaného zařízení.

b) b) přidání sdíleného zařízení (zařízení je již jiným uživatelem přidáno a používáno)

Na úvodní obrazovce klikněte na ikonu. Načtěte QR kód z displeje uživatele, který hodlá sdílet již dříve nastavený přístup k danému zařízení.

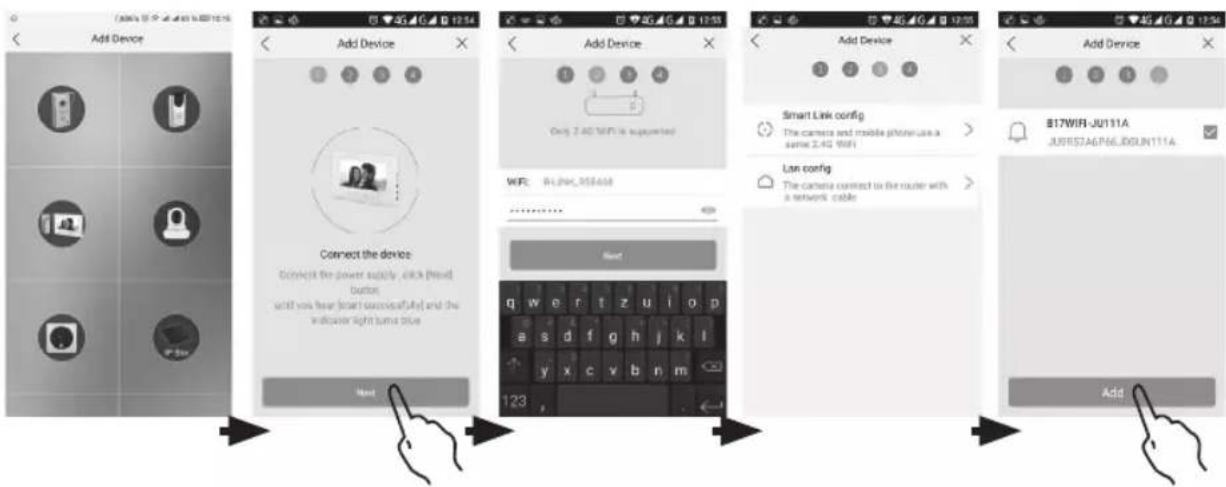

3. Spárování zařízení s domácí sítí

a) Mobilní zařízení připojte k domácí síti (Wi-Fi pouze 2,4 GHz).
b) Po zvolení správného modelu připojovaného zařízení dle obrázku zadejte přístupové údaje k síti (název SSID sítě a přístupový klíč).
c) zvolte metodu „smart konfigurace“
d) po úspěšném spárování je nutno zadat jméno a heslo (výchozí: admin/admin)
e) při prvním spojení je nutno výchozí heslo změnit

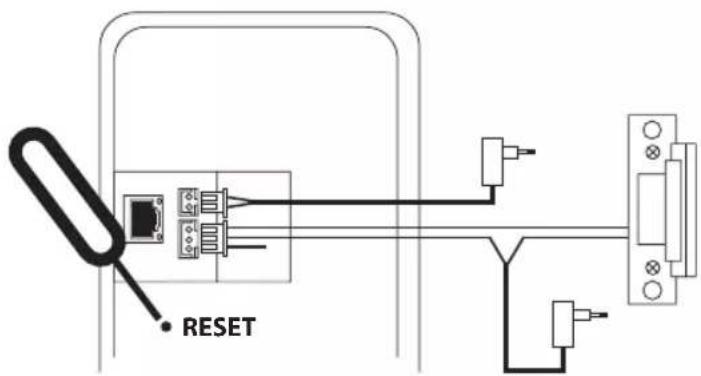

4. Neúspěšné automatické spárování

Pokud je automatické spárování neúspěšné, je nutné provést reset zařízení do továrních hodnot stiskem tlačítka reset na dobu 5 vteřin a poté provést odpojení a připojení napájení.

RESET

5. Význam ikon v aplikaci

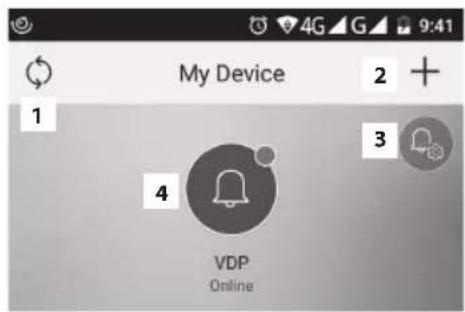

My Device 1 2 + 3 4 VDP Online

1 obnova stavu 2 + prídát zařízení 3 nastavení zařízení 4 spuštění živého náhledu 5 moje zařízení 6 záznamy 7 zprávy 8 nastavení aplikace

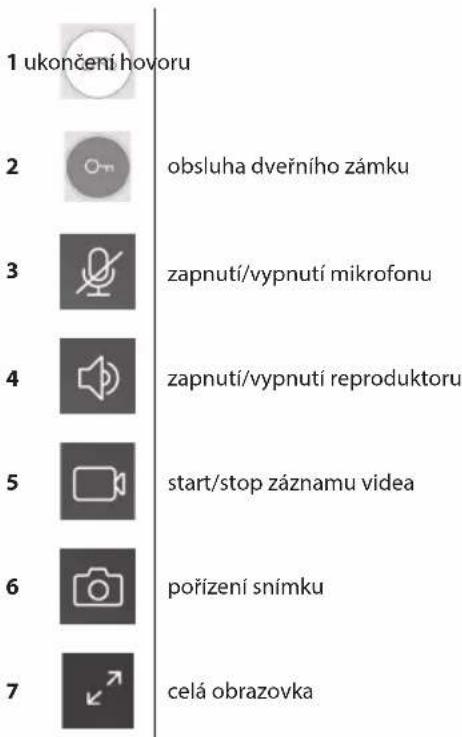

1 ukončení hovoru 2 obsluha dveřního zámku 3 zapnutí/vypnutí mikrofonu 4 zapnutí/vypnutí reproduktoru 5 start/stop záznamu videa 6 pořízení snímku 7 celá obrazovka

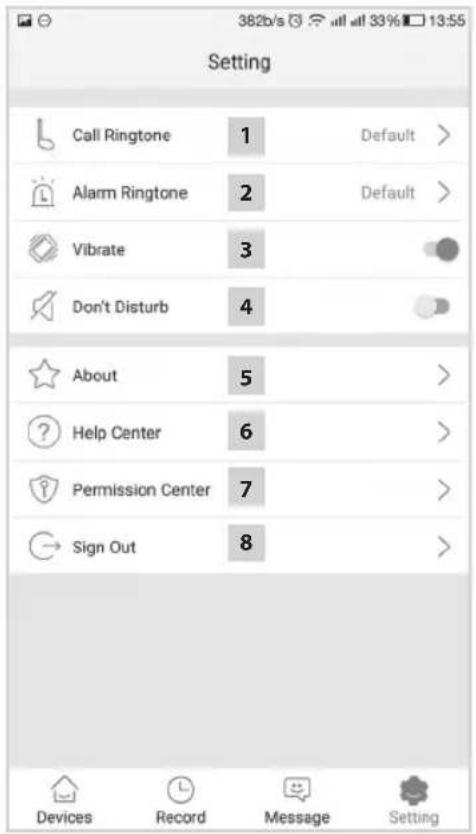

Setting Call Ringtone 1 Default > Alarm Ringtone 2 Default > Vibrate 3 Don't Disturb 4 About 5 > Help Center 6 > Permission Center 7 > Sign Out 8 > Devices Record Message Setting

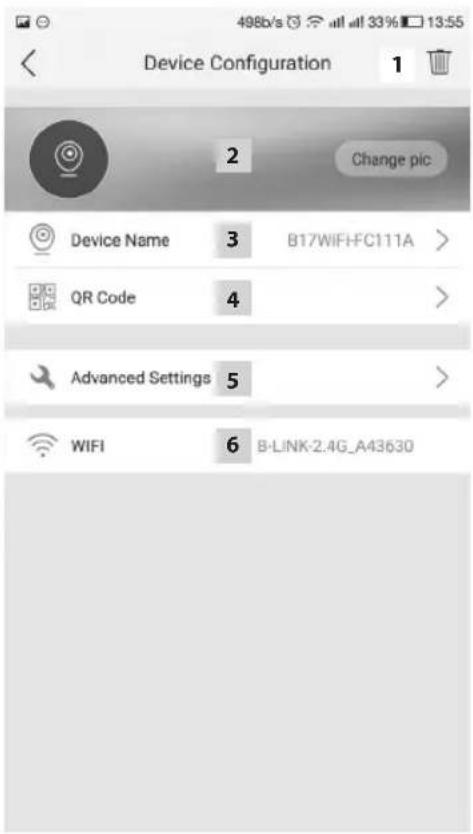

Device Configuration 1 2 Change pic Device Name 3 B17WIFI-FC111A > QR Code 4 > Advanced Settings 5 > WIFI 6 B-LINK-2.4G_A43630

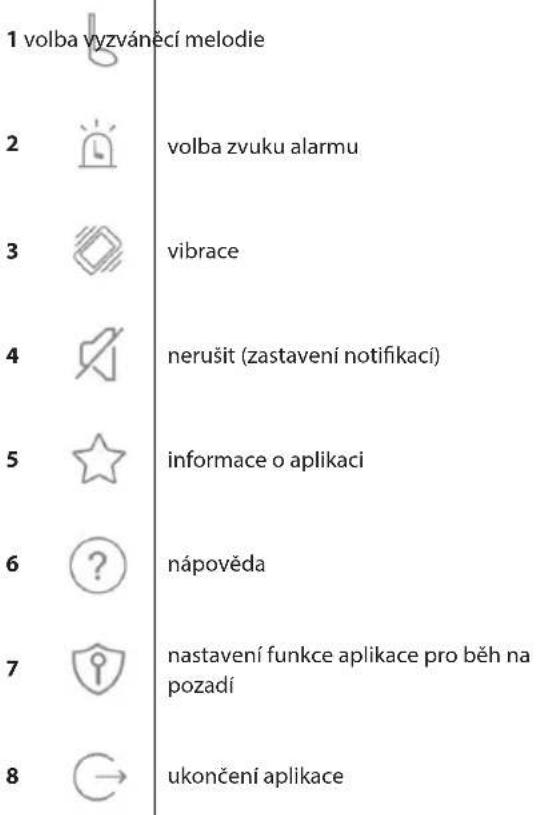

1 volba vyzváněcí melodie 2 volba zvuku alarmu 3 vibrate 4 nerušit (zastavení notifikací) 5 informace o aplikaci 6 nápověda 7 nastavení funkce aplikace pro běh na pozadí 8 ukončení aplikace

1 smazání spárovaného zařízení 2 nastavení obrázku pozadí 3 název spárovaného zařízení 4 QR kód pro sdílení přístupu k zařízení jinému uživateli 5 pokročilé nastavení 6 nastavení bezdrátového Wi-Fi připojení

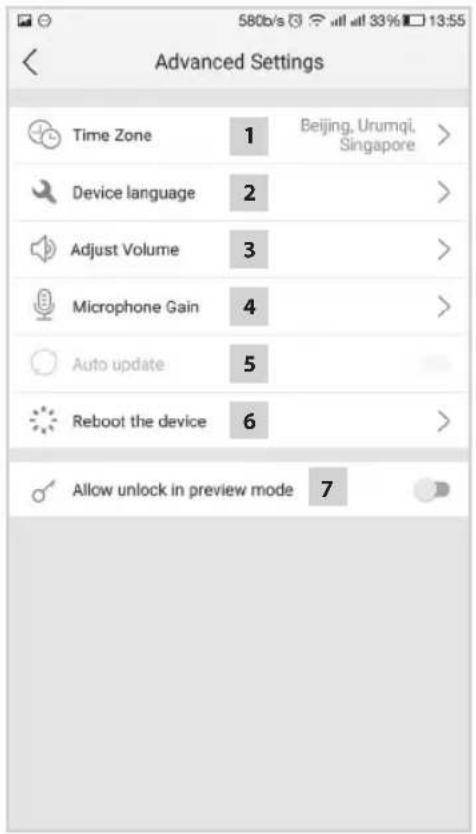

1 nastavení časového pásma

2

nastavení jazyku aplikace

3

nastavení hlasitosti reproduktoru kamerové jednotky

4

nastavení citlivosti mikrofonu kamerové jednotky

5

automatický update systému

6

restart zařízení

7

povolení obsluhy zámku a pojezdu brány při funkci náhledu

6. Obsluha aplikace

a) Nastavení zařízení

vstup do menu

změna názvu zařízení

V této položce lze zvolit melodii, která se bude přehrávat při zazvonění. Pro každý panel lze nastavit jinou melodii a rozlišit tak, který vstup je právě aktivován.

sdílení zařízení

Po kliknutí se zobrazí QR kód pro snadné nastavení panelu v dalších mobilních zařízeních. Na druhém zařízení následně provedete načtení QR kódu. Tak dojde ke snadnému nastavení, bez nutnosti provést celý párovací proces.

b) Náhled z pohotovostního režimu

spuštění náhledu

Po zobrazení lze provádět záznam videosekvencí, či pořizovat fotografie.

start/stop video recording zapnutí/vypnutí mik

pořízení snímku zapnutí/vypnutí reproduktoru

ukončení náhledu

c) Příchozí hovor

Při příchozím hovoru hraje přednastavená melodie a zobrazí se informace.

příjem hovoru pořízení snímku

obsluha dveřního zámku ukončení hovoru

vstup do menu se záznamy mazaní jednotlivých záznamů

e) Nastavení aplikace

vstup do menu informace o aplikaci

volba vyzváněcí melodie nápověda

volba melodie alarmu ukončení aplikace

vibrace

Postup párování dveřní kamerové jednotky s melodickým zvonkem:

1. Vložte baterie – 3 ks AA do jednotky zvonku.
2. Stiskněte tlačítko „Code“ na 2 vteřiny.
3. Stiskněte vyzváněcí tlačítko na dveřní kamerové jednotce.
4. Po úspěšném spárování začne melodický zvonek zvonit.

V případě nutnosti zrušení párování kamerové jednotky se zvonkem vypněte zvonek bočním přepínačem (OFF) a poté stiskněte tlačitko „Code“. Během stisknutí tlačitka „Code“ zapněte zvonek bočním přepínačem (ON) a po 2 vteřinách uvolněte tlačitko „Code“. Proces zrušení párování je indikován zvukem „ding-dong“.

FAQ

Zařízení nefunguje

Zkontrolujte kabelové vedení a zapojení zdroje do sítě. Pokud kabel ze zdroje prodlužujete, zkontrolujte správnou polaritu. Zdroj změřte multimetrem. Hodnota výstupního napětí na konektoru je 12 V DC (+/- 1 V).

Objektiv se rosí

K tomuto jevu dochází zejména v chladném období, kdy ke kondenzaci dochází vlivem rozdílu teplot mezi zdí a samotnou dveřní stanicí. V případě kondenzace doporučujeme důkladně stanici vysušit a provést úpravu instalace.

Samovolné vyzvánění

Samovolné vyzvánění způsobuje vniknutí vlhkosti do kamery. Voda zkratuje kontakty spínače zámku a přístroj zvoní samovolně. Doporučujeme odmontovat dveřní stanici, důkladně ji vysušit a nastříkat vodoodpudivým lakem na elektroniku.

Neotevírá zámek

Překontrolujte celistvost vedení.

Pomocí multimetru změřte napětí na svorkách zámku. Zámek potřebuje pro spouštění napětí 12 V. Pokud je tato hodnota nižší, doporučujeme použít silnější vodiče pro ovládání zámku.

Náhlý pokles citlivosti mikrofonu

Zkontrolujte čistotu otvoru pro mikrofon, případně jej tenkým tupým předmětem lehce pročistěte.

Při neopatrném postupu hrozí poškození mikrofonu!

Zařízení nekomunikuje se sítí nebo nelze spárovat

Provedte kontrolu a dostupnost sitě, popřípadě resetujte zařízení (dle bodu č. 4) a provedte opětovné spárování se sítí.

Nevyhazujte elektrické spotřebiče jako netříděný komunální odpad, použijte sběrná místa tříděného odpadu. Pro aktuální informace o sběrných místech kontaktujte místní úřady. Pokud jsou elektrické spotřebiče uložené na skládkách odpadku, nebezpečné látky mohou prosakovat do podzemní vody a dostat se do potravního řetězce a poškozovat vaše zdraví.

Emos spol. s r.o. prohlašuje, že H1139 je ve shodě se základními požadavky a dalšími příslušnými ustanoveními směrnice. Zařízení lze volně provozovat v EU.

Prohlášení o shodě lze najít na webových stránkách http://www.emos.eu/download.

SK | IP Dverná kamerová jednotka

Obsah dodávky

dverná kamerová jednotka 1 ks

napájací zdroj 1 ks

melodický zvonček 1 ks

upevňovacie skrutky

Inštalácia

pozri obr. 3

5. Význam ikon v aplikácii

My Device 1 2 + 3 4 VDP Online

5 štart/stop záznamu video

automatický update systému

reštart zariadenia

povolenie obsluhy zámku a pojazdu brány pri funkcii náhl'adu

Po kliknutí sa zobrazí QR kód pre jednoduché nastavenie panelu v dalších mobilných zariadeniach. Na druhom zariadení následne vykonáte načítanie QR kódu. Tak dôjde k lahkému nastaveniu, bez nutnosti vykonať celý párovací proces.

šstart/stop záznamu videa

d) Záznamy

vstup do menu so záznamami mazanie jednotlivých záznamov

1. Vložte batérie – 3 ks AA do jednotky zvončeka.
2. Stlačte tlačidlo „Code“ na 2 sekundy.
3. Stlačte vyzváňacie tlačidlo na dvernej kamerovej jednotke.
4. Po úspešnom spárovaní začne melodický zvonček zvonit.

Skontrolujte káblové vedenia a zapojenia zdroja do siete. Ak kábel zo zdroja predlžujete, skontrolujte správnu polaritu. Zdroj zmerajte multimetrom. Hodnota výstupného napätia na konektore je 12 V DC (+/- 1 V).

Objektív sa rosí

Náhly pokles citlivosti mikrofónu

Skontrolujte čistotu otvoru pre mikrofón, pripadne ho tenkým tupým predmetom l'ahko prečistite. Pri neopatrnom postupe hrozí poškodenie mikrofónu!
