Typ	Hi-Fi systém
Značka	Sencor
Model	SWM 101
Rozměry (Š x V x H)	Přibl. 250 x 120 x 250 mm (hlavní jednotka)
Hmotnost	Přibl. 3,5 kg (hlavní jednotka)
Napájení	AC 230 V ~ 50 Hz
Příkon	30 W (max)
Výkon	2 x 10 W RMS
Frekvenční rozsah	FM: 87,5 - 108 MHz; AM: 530 - 1710 kHz
Podporovaná média	CD, CD-R, CD-RW, MP3 disk
Audio vstupy	AUX (3,5 mm jack), USB (pro přehrávání MP3)
Audio výstupy	Sluchátka (3,5 mm jack), Reproduktorové svorky
Impedance reproduktorů	4 ohmy
Displej	LCD s podsvícením
Dálkové ovládání	Součástí balení
Další funkce	Digitální tuner s RDS, časovač vypnutí, budík
Pokyny k čištění	Otřete měkkým suchým hadříkem. Nepoužívejte tekuté čističe.
Bezpečnostní pokyny	Uchovávejte mimo dosah vody a zdrojů tepla. Odpojte ze sítě, pokud nepoužíváte.
Opravitelnost	Viz servisní manuál; uživatelsky vyměnitelné pouze pojistky.
Příslušenství v balení	Dálkové ovládání, FM anténa, AM smyčková anténa

Často kladené otázky - SWM 101 SENCOR

Jak nastavím hodiny na Sencor SWM 101?

Stiskněte a podržte tlačítko Clock na dálkovém ovladači nebo hlavní jednotce. Pomocí tlačítek +/- nastavte hodiny, poté stiskněte znovu Clock pro nastavení minut. Stiskněte Clock pro potvrzení.

Mohu k SWM 101 připojit svůj smartphone?

Ano, použijte AUX vstup (3,5 mm jack) na předním nebo zadním panelu. Připojte telefon standardním 3,5 mm audio kabelem a vyberte zdroj AUX.

Jaké typy disků lze na tomto systému přehrávat?

Systém podporuje CD, CD-R, CD-RW a MP3 disky (nahrané jako datové disky). Nepřehrává DVD ani Blu-ray disky.

Jak zlepším příjem FM rádia?

Zcela vysuňte přiloženou FM anténu a upravte její polohu pro nejlepší příjem. Pro AM otáčejte smyčkovou anténou, dokud signál není čistý.

Mohu použít USB úložná zařízení?

Ano, vložte USB flash disk s MP3 soubory do USB portu. Pomocí tlačítka zdroje přepněte do režimu USB. Podporované systémy souborů: FAT32.

Proč z reproduktorů nevychází žádný zvuk?

Zkontrolujte, zda jsou reproduktory správně připojeny ke svorkám (červená na +, černá na -). Ujistěte se, že systém není ztlumen a hlasitost je zvýšena.

Jak mám systém čistit?

Odpojte jednotku. K otření povrchu použijte měkký suchý hadřík. Nepoužívejte alkohol, čpavek ani abrazivní čističe. Na čočku CD použijte speciální čistič čoček.

Má SWM 101 časovač vypnutí?

Ano, opakovaně stiskněte tlačítko Sleep pro nastavení časovače od 10 do 90 minut. Systém se automaticky vypne.

Jaký je maximální výstupní výkon?

Systém poskytuje 2 x 10 W RMS do 4 ohmových reproduktorů. Špičkový výkon může být vyšší, ale RMS je trvalý výkon.

Lze vyměnit dálkový ovladač?

Náhradní dálkový ovladač lze objednat v servisních střediscích Sencor nebo u autorizovaných prodejců. Číslo modelu je obvykle na zadní straně ovladače.

NÁVOD K OBSLUZE SWM 101 SENCOR

Instalační příručka & Návod k obsluze 5

1 Čte MP3/WMA soubory z USB paměti, prénáší hudební signál přes FM tuner v automobilu, můžete se tak těšit z hudby prostřednictvím vašeho stereo přehrávače i v autě.
2 Podporuje externí audio přehrávače (mp3 přehrávač, CD, VCD, atd.)
3 Přenáší 199 frekvencí (88,1 - 107,9 MHz).
4 Napájení ze zapalovače v automobilu (DC 12 V – 24 V). 5 Několik EQ možností: Live (živě), Rock, Classical (klasická hudba), Normal (normálně), POP.
6 Funkce nastavení frekvence a hudební stopy.
7 S infračerveným dálkovým ovladačem je vaše jízda bezpečná.
8 Unikátní design, excellentní kvalita zvuku*, extrémní hudební zážitek.

* Pri propojení USB. Kvalita pri analogovém propojení (audio vstup) je vinou vícenásobného prevodu nižší, než pri plně digitálním propojení.

Technické údaje:

Excelentní kvalita zvuku s plnou duplexní komunikací

FM rozsah: 88,1 - 107,9 MHz (celkem 199 kanálů)

Oddělení kanálů: 40 dB

Frekvenční odezva: 35 Hz - 20 kHz

Instalační možnosti: Plug & drive: snadné zapojení do zdířky cigaretového zapalovače

Podporuje: USB, audio kabel (line-in)

Audio vstup: 2,5mm stereo zásuvka

Provozní napětí: DC 12 V - 24 V

Instalace:

1. Připojte přístroj do konektoru zapalovače cigaret ve vozidle.
2. Nastavte vysílací frekvenci přístroje tak, aby odpovídala kanálu v rozmezí FM 88,1 - 107,9 MHz.
3. Nastavte fm kanál ve vozidle na stejný kanál, jako u přístroje - pak může přístroj přehrávat hudbu z FLASH disku nebo jiných zdrojů zvuku prostřednictvím linkového vstupu (line-in).

Použití přehrávače s nebo bez dálkového ovladače:

LED displej.

1. V normálním režimu přehrávání zobrazení aktuální frekvence.
2. Dlouhým stisknutím tlačítka NEXT/VOL+ nebo PREV/VOL- na panelu na LED displeji změníte aktuální hlasitost.
3. Krátkým stisknutím tlačítka NEXT/PREV na panelu nebo na dálkovém ovladači na LED displeji změníte číslo aktuální skladby.
4. Krátkým stisknutím tlačítka CH na panelu nebo CH na dálkovém ovladači aktivujete výběr kanálů, potom krátkým stisknutím tlačítka NEXT/VOL+ nebo PREV/VOL- na panelu nebo CH+/CH- na dálkovém ovladači na LED displeji změníte aktuální frekvenci.
5. Stisknutím tlačítka Play na panelu nebo na dálkovém ovladači během normálního přehrávání zobrazíte na LED displeji číslo aktuální skladby.
6. Stiskněte tlačitko EQ - LED displej zobrazí aktuální režim ekvalizéru (EQ) (E-0: Normal - Normální, E-1: Rock - Rock. E-2: POP - Pop, E-3: Classical - Klasická hudba, E-4: Live - Živá hudba).

Tlačítka na panelu

1. Tlačítko CH: Aktivujte nastavení frekvence krátkým stisknutím tohoto tlačítka. V této fázi můžete nyní posunout frekvenci o 0,1 MHz stisknutím tlačítka NEXT/VOL+ nebo PREV/VOL-, po nastavení zvolenou frekvenci potvrd'te opět krátkým stisknutím tlačítka CH.
2. Tlačítko NEXT/VOL+ nebo PREV/VOL-: Krátkým stisknutím zvolíte předchozí nebo následující skladbu, dlouhým stisknutím aktivujete nastavení hlasitosti.
3. Tlačítko PLAY: Krátkým stiskem můžete aktivovat režim přehrávání (Play) nebo pauzy (Pause), dlouhým stiskem můžete změnit režim opakování (ONE - Jedna skladba, ALL - Vše, RANDOM - Náhodný výběr).

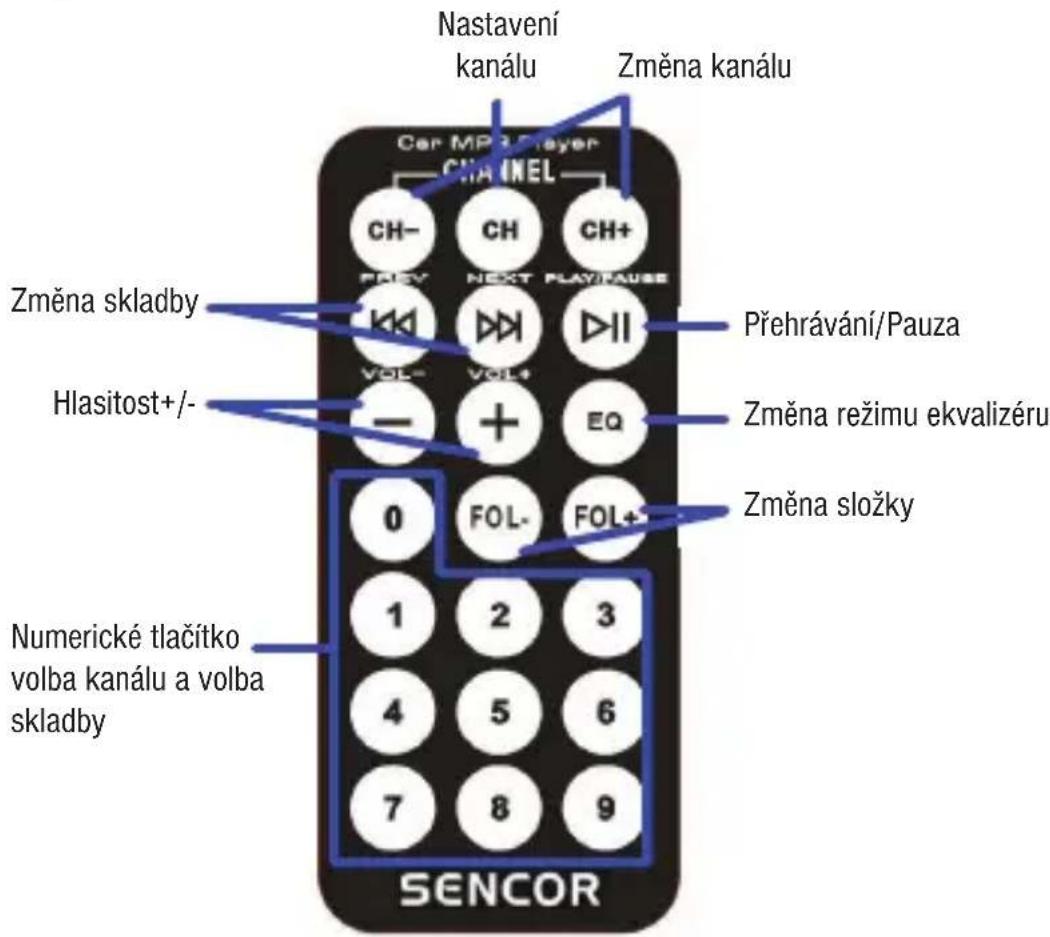

Dálkový ovladač

1. Tlačítko CH+/CH- (Kanál+/-): Nastavení frekvence po 0,1 MHz - krátkým stisknutím.
2. Tlačítko CH (Kanál): Nastavení kanálu po nastavení frekvence tlačítkem CH+/CH- nebo zadání kanálu numerickým tlačítkem.
3. Tlačitko PREV/NEXT (Předchozí/Další): Volba předchozí nebo další skladby.
4. Tlačítko +/-: Zvýšení nebo snížení hlasitosti.
5. Tlačitko PLAY (Přehrávání): Přehrávání nebo pozastavení - krátkým stisknutím.
6. Tlačítko EQ (Ekvalizér): Volitelný ekvalizér: Normal (Standardní), Rock (Rock); POP (Pop); Classical (Klasická hudba); Live (Živý koncert);
7. FOL+/FOL- (Složka+/-): Postupná volba složek s hudebními soubory.
8. Numerická tlačítka: Přímá volba čísla skladby stisknutím numerického tlačítka; přímá volba kanálu stisknutím numerického tlačítka a následným stisknutím tlačítka CH.

POKYNY A INFORMACE O NAKLÁDÁNÍ S POUŽITÝM OBALEM

Použitý obalový materiál odložte na místo určené obcí k ukládání odpadu.

Tento symbol na produktech anebo v průvodních dokumentech znamená, že použité elektrické a elektronické výrobky nesmí být přidány do běžného komunálního odpadu. Ke správné likvidaci, obnově a recyklaci předejte tyto výrobky na určená sběrná místa. Alternativně v některých zemích Evropské unie nebo jiných evropských zemích můžete vrátit své výrobky místnímu prodejci při koupi ekvivalentního nového produktu. Správnou likvidací tohoto produktu pomůžete zachovat cenné přírodní zdroje a napomáháte prevenci potenciálních negativních dopadů na životní prostředí a lidské zdraví, což by mohly být důsledky nesprávné likvidace odpadů. Další podrobnosti si vyžádejte od místního úřadu nebo nejbližšího sběrného místa.

Při nesprávné likvidaci tohoto druhu odpadu mohou být v souladu s národními předpisy uděleny pokuty.

Pro podnikové subjekty v zemích Evropské unie

Chcete-li likvidovat elektrická a elektronická zařízení, vyžádejte si potřebné informace od svého prodejce nebo dodavatele.

Likvidace v ostatních zemích mimo Evropskou unii

Tento symbol je platný v Evropské unii. Chcete-li tento výrobek zlikvidovat, vyžádejte si potřebné informace o správném způsobu likvidace od místních úřadů nebo od svého prodejce.

Tento výrobek splňuje veškeré základní požadavky směrnic EU, které se na něj vztahují.

Změny v textu, designu a technických specifikací se mohou měnit bez předchozího upozornění a vyhrazujeme si právo na jejich změnu.
